Пластиковая арматура для фундамента – особенности использования

Достоинства арматуры из стекловолокна

Популярность арматуры из стеклоткани была бы невозможной без наличия достоинств

Важно понимать, что пластиковая арматура для фундамента отрицательные отзывы о которой накладывают существенные ограничения на выбор, имеет и ряд бесспорных преимуществ. Очевидно, что этот материал выгодно использовать благодаря небольшой массе – особенно по сравнению с тяжелой сталью

Далее стоит отметить и безопасность с точки зрения поражения коррозии. Материал нейтрален к воздействию воды и влаги.

Мнение экспертов положительно и в отношении теплоизолирующих качеств стеклопластикового армирования. В отличие от металла, такие прутья обладают низким коэффициентом теплопроводности, что исключает образование так называемых «мостиков холода». Конечно, серьезной роли в плане утепления дома это не играет, но в долгосрочной перспективе этот аспект немаловажен.

Вернуться к содержанию

Сравнение качественных характеристик

Чтобы сравнить различные виды композита, а также провести сравнение их со сталью, можно воспользоваться следующей таблицей.

	Стеклопластиковая	базальтопластиковая	углепластиковая	сталь
Прочность на разрыв, МПа	480 – 1600	800 – 1200	1750	480 – 690
Относительное удлинение, %	2,2	3	1,6	25
Модуль упругости, ГПа	56	65	140 – 350	200
Теплопроводность	0,35	0,3	1	46
Предельная температура эксплуатации, °C	300	200	600	750

Помимо этого, композитная арматура обладает таким свойством, как хрупкость, что отличает ее от стальной в худшую сторону. Из-за этого, а также ввиду своей неустойчивости к высоким температурам, она не применяется в конструкциях, испытывающих сильные изгибающие нагрузки и в тех местах, которые подвержены риску пожаров.

Достоинства материала

Композитная арматура имеет ряд преимуществ перед стандартной стальной. К ним относятся:

• Повышенная прочность на растяжение. Она может в разы превышать таковую у стали.
• Устойчивость к коррозии. Пластмассовая арматура не ржавеет.
• Низкий коэффициент теплопередачи. В отличие от металла, пластик не создает мостиков холода.
• Пластиковая арматура не работает как антенна — ведь она представляет собой диэлектрик и диамагнетик. Поэтому вероятность радиопомех в сооружениях с таким армированием нулевая.
• Малый удельный вес. Стальная арматура в несколько раз тяжелее.
• Температурный коэффициент расширения тот же, что и у бетона, поэтому образование трещин по этой причине исключено.

Недостатки композитных материалов

Достоинства композитных материалов часто не могут быть полностью раскрыты из-за недостатков, которые обнаруживают себя в ряде случаев применения. Это прежде всего:

• Низкий модуль упругости. Пластиковая арматура не жёсткая, упругая деформация ее находится в низких пределах (то есть способность вернуться к изначальной форме после прекращения нагрузки ниже).
• Хрупкость. При приложении изгибающих усилий такая арматура не гнется, а ломается. В связи с этим загнуть ее без нагрева невозможно.
• Низкая термостойкость. Стеклопластик при достижении 150 градусов теряет свои положительные свойства, а при 300 – просто разрушается, при этом выделяя токсические вещества. Углепластики имеют более высокие рабочие и предельные температуры, поскольку сами по себе дороги и полимеры при их изготовлении используются более дорогие, но и хрупкость у них выше, чем у других видов. Сталь может работать до 600-750 градусов, прежде чем начнет размягчаться и плавиться.

История появления стеклопластиковой арматуры в строительстве

Стеклопластиковая арматура на самом деле не является новинкой на строительном рынке, она была разработана и начала производиться еще в 60-е годы прошлого столетия. Однако ее высокая стоимость на момент начала производства способствовала тому, что ее использовали для армирования только тех конструкций, в которых стальные укрепляющие элементы подвергались активной коррозии: бетонных конструкций, эксплуатирующихся в суровых климатических условиях, опор мостов и др.

Стеклопластиковая арматура будет лучшим решением при строительстве бетонных сооружений, контактирующих с морской водой

Активное развитие химической промышленности привело к тому, что со временем себестоимость производства стеклопластиковой арматуры значительно снизилась, что и позволило начать применять ее более активно. Широкому использованию данного материала способствовал и тот факт, что в 2012 году был утвержден государственный стандарт (31938-2012), согласно которому определяются требования не только к производству, но также к методам испытаний стеклопластиковой арматуры.

Согласно требованиям вышеуказанного нормативного документа, арматура из стеклопластиковых материалов может выпускаться в интервале диаметров от 4 до 32 мм. Но наибольшее применение, особенно в малоэтажном строительстве, приобрели изделия, диаметр которых составляет 6, 8 и 10 мм. В отличие от аналогичных изделий из стали, стеклопластиковая арматура отпускается заказчику не в виде отдельных прутков, а намотанной в бухты.

Арматура СП: удобная, лёгкая, устойчивая и упругая

В нормативном документе кроме технических характеристик стеклопластиковой арматуры оговорены требования к состоянию ее внешней поверхности. Согласно этим требованиям, на поверхности таких изделий не допускается наличие сколов, расслаиваний, вмятин и других дефектов.

Недостатки и мифы

Армирование композитом имеет следующие недостатки:

Помимо недостатков существуют сомнительные моменты, о которых стоит знать.

Расчетные характеристики

Расчет железобетонных элементов выполняют по СП «Бетонные и железобетонные конструкции» по 2 группам предельных состояний (ГПС).

Особенно важно это качество при армировании плит перекрытия и различных балок. Здесь деформации очень велики, поэтому армирование таких элементов композитом невозможно

Обратите внимание что ни один производитель напряженного железобетона (плиты, балки) не использует композитную арматуру. Для неё нет нормативных документов (СП, СНиП), поэтому невозможно рассчитать как она себя поведет

Исходя из этого, заверения производителей о высокой прочности материала справедливы, но на нормальную работу конструкции влияет не только прочность. По деформативности стеклопластик значительно уступает стали.

Уменьшение веса конструкции

Небольшая масса материала существенно снижает трудоемкость, но стержни не могут дать существенного уменьшения веса всей конструкции, которым добиваются уменьшения нагрузок на фундамент.

Для обоснования приводятся числовые значения:

Долговечность

Можно верить производителям композитной арматуры на слово, о том что срок службы композитной арматуры составляет 80 лет. Но сомнительными их слова делают два факта:

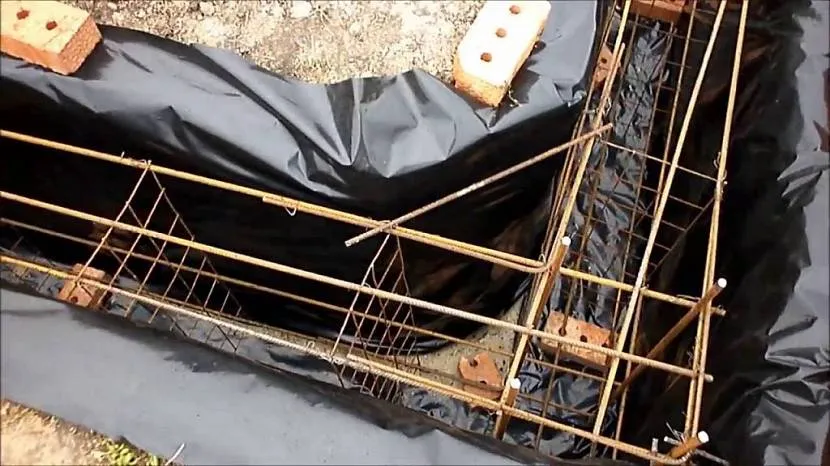

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

• продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
• поперечные и вертикальные прутья диаметром 10-12 мм;
• вязальная стальная проволока;
• хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента. ШАГ 1: делаем расчёты и закупаем материалы

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

• 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
• 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
• 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

• 1000 х 2 = 2000 (один ярус);
• 2000 х 3 = 6000 (сторона);
• 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

• 2 х 17 = 34 (штук на 1 сторону);
• 34 х 4 = 136 (штук на все основание);
• 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее.

4

4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Преимущества

По сравнению со стальной, стеклопластиковая арматура имеет немало преимуществ:

• небольшой вес;
• стойкость к коррозии;
• низкая теплопроводность;
• низкая электропроводность;
• не экранирует конструкции от электромагнитных волн;
• удобная при транспортировании;
• экологичная;
• высокая прочность на разрыв.

Однако, все эти преимущества в частном домостроении практически не имеют никакой практической пользы.

Вес метра арматуры, действительно, невелик. Но и потребность ее в частном домостроении исчисляется не тоннами, а десятками килограммов. По сравнению с другими материалами, применяемыми в строительстве — кирпичом, бетоном, уменьшение массы армирования незначительно повлияет на вес всей конструкции дома.

Стойкость к коррозии при использовании в монолитном железобетоне неактуальна, так как цемент создает в бетоне щелочную среду. Металл же корродирует, наоборот, в кислой, поэтому стальные стержни, залитые бетоном, достаточно защищены от коррозии.

Теплопроводность и электропроводность также имеют малое значение для частных домов, так как стены из монолитного железобетона практически никто не строит.

Экранирование существенно влияет на распространение электромагнитных волн лишь в том случае, если плотность армирования в стенах превышает 50 %. Такого в индивидуальных домах практически не бывает.

Экологичность изделий из композита выражается в том, что материал не излучает вредных веществ. Но и стальная арматура тоже ничего не излучает.

Действительно существенное преимущество — удобство при транспортировании. Вес арматуры небольшой, а упаковывается она в бухты, что позволяет перевозить ее даже в личном автомобиле.

Ну а самое главное – высокая прочность оказывается совершенно невостребованной в нагруженных конструкциях – балках и плитах перекрытия. Почему? Об этом далее.

Укладка фундамента

Особых отличий в применении композитного материала, по сравнению со стальной арматурой нет. Для армирование ленточного фундамента стеклопластиковой арматурой требуются практически те же инструменты и материалы:

• рулетка или метр для проведения измерений;
• хомуты из пластика;
• болгарка – нужна для подгонки и разрезания прутьев по нужным параметрам;
• средства для индивидуальной защиты – очки и перчатки;
• строительный уровень.

Армирование стеклопластиком проходит легче и быстрее Источник m-strana.ru Сооружение фундамента проводится в несколько этапов:

Первым делом делается траншея. При ее сооружении обязательно должен соблюдаться контур ленточного фундамента;
На дне котлована создается подушка из щебня и песка. Все тщательно утрамбовывается;
При утрамбовке слой из песка должен иметь толщину 10-15 см, слой из щебня должен быть такой же толщины. Поскольку все должно быть ровное необходимо применять строительный уровень;
Далее сооружается опалубка. Для этого производится сбор щитов из досок, они скрепляются при помощи саморезов или гвоздей

С наружной стороны их необходимо согнуть, а сами шляпки располагаются внутри;
После того как опалубка будет полностью сделана ее важно укрепить, для этого применяются колышки с распорками. Распорки необходимо закрепить, это выполняется путем стягивания стенок в верхней части;
При желании к поверхности стенок можно прикрепить пергамин

Его фиксирование проводится при помощи строительного степплера. Этот материал сохраняет чистоту досок после заливки фундамента. Кроме этого он задерживает жидкость из состава, это позволяет сделать фундамент ровным с правильной формой;

Защитная пленка позволит опалубке остаться чистой, и быть готовой к применению дальше Источник m-strana.ru

• На следующем этапе работ проводится отметка уровня, до которого будет заливаться бетонная смесь. Он отмечается внутри опалубки, для этого лучше воспользоваться водяным уровнем;
• На дно укладываются кирпичи, они будут применяться в качестве основания для арматуры;
• Сооружается арматурная сетка и проводится ее укладка. Для этих целей рекомендуется применять цельные части арматуры. Для связывания стоит применять проволоку и хомуты из пластика;
• В конце выполняется заливка бетона. Он заливается до необходимого уровня, хорошо утрамбовывается и накрывается полиэтиленовой пленкой.

Фундамент из стеклопластиковой арматуры: правила армирования

Стеклопластиковая арматура – современная альтернатива арматурной стали. Представляет собой стержни, изготовленные из термореактивных смол и стекловолокон. Стержни могут иметь поверхность периодического профиля или условно гладкую. В первом случае на основу наматываются стеклянные волокна, пропитанные смолами. Во втором – на поверхность наносится песчаная посыпка. Оба типа стеклопластиковых стержней отличаются хорошим сцеплением с бетонной смесью.

Можно ли использовать стеклопластиковую арматуру для устройства фундаментов

Пруты изготавливаются в диапазоне диаметров 4-32 мм. Наиболее популярны изделия диаметрами 6, 8, 10 мм.

Характеристики стеклопластиковых стержней:

• Небольшой удельный вес и продажа материала бухтами значительно облегчают его транспортировку и монтаж.
• Устойчивость к коррозии. Благодаря этому свойству, стеклокомпозитные пруты могут эксплуатироваться в контакте с агрессивными средами без дополнительных антикоррозионных мероприятий.
• Никий коэффициент теплопроводности. При укладке арматурных стержней в бетонных конструкциях, которые дополнительно защищаются теплоизоляционными материалами, эта характеристика не принципиальна.
• Отсутствие электропроводности. При строительстве жилых зданий это свойство особой роли не играет. Более того, в некоторых железобетонных конструкциях делают специальные выводы из арматуры для устройства молниезащиты или в качестве элемента заземлительного контура.

Использование этого строительного материала для армирования фундаментов имеет ограничения из-за ряда свойств, среди которых:

• Невозможность согнуть стержни самостоятельно на месте строительства. Это можно сделать только в производственных условиях. Выход – выполнить угол путем связывания стержней стальной вязальной проволокой или хомутами.
• Слабая устойчивость к повышенным температурам.
• Низкая прочность на излом и слабая устойчивость к растягивающим нагрузкам. Для армирования плит перекрытия и балок стеклокомпозитные стержни однозначно не используют.
• Небольшой опыт армирования фундаментов композитной арматурой и слабая нормативная база. Достоверные сведения о длительной эксплуатации этого материала отсутствуют. Элементы композитов подвержены «старению», поэтому спрогнозировать их поведение в долгосрочной перспективе невозможно.

Многие инженеры-строители считают, что применение стеклопластиковой арматуры для армирования фундамента оправдано только в тех случаях, когда важны теплопроводность и диэлектрические свойства.

Устройство ленточного фундамента со стеклопластиковой арматурой

Для сооружения плитных фундаментов под тяжелые здания стеклокомпозитная арматура не используется. Такие стержни могут применяться только при строительстве ленточных фундаментов.

Но и в этом случае рекомендуется проведение тщательных инженерных расчетов с учетом запланированных нагрузок на основание дома, характеристик грунта и близости грунтовых вод к поверхности. При близком расположении подземных вод, наличии пучинистых, просадочных почв рекомендуется использовать стальную арматуру.

Даже опытный проектировщик не всегда сможет точно определить целесообразность применения композитного армирующего материала для фундамента из-за отсутствия соответствующих СП и СНиПов.

Как правильно армировать ленточный фундамент стеклопластиковой арматурой?

Технология зависит от типа основания. Ленточные фундаменты разделяют на два типа – Т-образный (с подошвой) и прямоугольный. В фундаменте Т-образной формы его стенка работает на сжатие, поэтому в нее может укладываться стеклокомпозитная арматура. При устройстве подошвы рекомендуется использовать арматурную сталь. Фундаменты с прямоугольным поперечным сечением работают в основном на сжатие, поэтому для них армирование стеклопластиковыми стержнями разрешено.

Как вязать стеклопластиковую арматуру для ленточного фундамента?

Для связывания полимерных арматурных стержней используют:

• Вязальную проволоку. Специальная отожженная проволока толщиной 0,8-1,2 мм не теряет свои характеристики даже при многократном скручивании.
• Пластиковые хомуты. Удобны в использовании, не требуют особых навыков. Их недостаток – отсутствие гарантии сохранения целостности при заливке арматурного каркаса бетонной смесью.
• Пластиковые клипсы. Специальные изделия, изготовленные из высокопрочных полимерных материалов. Обеспечивают надежную фиксацию арматурных стержней.

Технология армирования фундаментов композитными материалами

Небольшой вес пластиковой арматуры для фундамента упрощает процесс сборки арматурного каркаса любой конструкции. При этом, благодаря повышенной прочности материала, диаметр поперечного сечения берется на один номер меньше, чем для металлических аналогов.

Технологический процесс монтажа бетонных монолитных конструкций с применением полимерных стержней состоит из следующих этапов:

1. установка опалубки и отметка уровня заливки бетонной смеси;
2. сборка и установка армирующего каркаса;
3. заливка бетона в опалубку;
4. снятие опалубочных щитов.

Работы по монтажу армированных монолитных конструкций необходимо выполнять в соответствии с принятыми проектными решениями. Конфигурация палубы должна полностью соответствовать размерам и форме фундамента. В качестве опалубочного материала можно использовать штатные щиты заводского изготовления, доски, влагостойкую фанеру или ДСП. Для несъемной опалубки чаще всего применяют листовой пенополистирол.

После сборки и закрепления опалубочных щитов, на их внутренней стороне, при помощи водяного уровня, делают отметки верхнего предела заливки бетонной смеси. Это сократит время выполнения работы и поможет более равномерно распределить бетон.

Пространственный армирующий каркас для ленточного фундамента

Схема армирования фундамента, укладки и диаметр прутьев всегда указываются в проекте. Применение композитной арматуры, особенно на основе углеволокна, позволяет уменьшить диаметр стержней на один размер. Укладка материала должна точно соответствовать расчетным данным. Сборка каркаса производится на ровной площадке.

Работа начинается с нарезки заготовок. Для этого из бухты отматывают отрезки необходимой длины и устанавливают из на подставки на высоте 35-50 мм над опорной подушкой или грунтом. После этого укладываются поперечные перемычки, согласно чертежу, и в местах пересечений связываются проволокой или стяжками. Таким образом будет собран нижний ряд пространственного арматурного каркаса.

На следующем этапе необходимо собрать решетку, полностью аналогичную первой, уложить ее сверху и после этого нарезать вертикальные стойки проектной длины. Первая стойка привязывается на углу плоских решеток, вторая — на соседнем пересечении, в итоге так постепенно образуется пространственная конструкция. Если горизонтальных рядов больше, то вторая решетка фиксируется на нужной высоте, а потом закрепляется следующая. Вертикальная стойка в этом случае представляет собой один целый отрезок.

Пластиковые фиксаторы.

На дно траншеи необходимо насыпать песчано-щебеночную подушку и хорошо ее утрамбовать. После этого слой песка рекомендуется накрыть геотекстилем или гидроизолирующим материалом. Это предотвратит поступление влаги к бетону и прорастание сорных растений.

Горизонтальное армирование плитных фундаментов

При заливке фундаментных оснований плитного типа применяют технологию горизонтального армирования. Ее главная особенность заключается в отсутствии поворотных и примыкающих участков. Обычно это две сетки, расположенные друг над другом из длинных прямых прутов и вертикальных стоек.

Все работы выполняются по месту. Сначала, по проектному чертежу, вяжется нижняя сетка, а поверх нее укладывается верхняя. После этого устанавливаются вертикальные стойки, как было рассказано для ленточных конструкций. Нижняя сетка должна быть обязательно установлена на подставки.

Заливка бетона на пластиковый арматурный каркас

Технологически заливка бетонной смеси ничем не отличается от работ при использовании стальной арматуры

Однако, учитывая меньшую прочность материала при боковом радиальном воздействии, уплотнение вибратором следует производить осторожно, чтобы не нарушить целостности пластиковых прутов

Использовать ручную трамбовку не рекомендуется, т.к. давление бетона может изменить конфигурацию армирующей конструкции.

Технология армирования фундаментов

• установка опалубки;
• разметка уровня заливки бетона;
• сборка армирующего каркаса;
• заливка бетона;
• снятие опалубки.

Предлагаем ознакомиться Как сделать экран под ванну из плитки Монтаж опалубочной конструкции при армировании ленточного фундамента стеклопластиковой арматурой должен выполняться в соответствии с проектом для обеспечения точной конфигурации и размеров элементов фундамента. При устройстве опалубки из деревянных досок, ДСП или фанеры, рекомендуется обернуть щиты пергамином. Это позволит сохранить материал и использовать его повторно.

Схема укладки арматуры и размеры между отдельными прутами всегда указываются в проекте. В случае применения стеклопластиковой арматуры в фундаменте, вы можете изменять диаметр стержней на меньший, но раскладку следует выполнять только по чертежу.

Первоначально необходимо отмотать из бухты пруты необходимой длины и установить их на подставки параллельно друг другу. Через заданные интервалы положить на продольные струны поперечные перемычки. Связать арматуру в местах пересечения вязальной проволокой или стянуть затяжными пластиковыми хомутами (подробнее про вязку — здесь). В результате будет готов нижний ряд каркаса для армирования фундамента стеклопластиковой арматурой.

Заготовьте вертикальные стойки необходимой длины. Верхний ряд каркаса вяжется аналогично нижнему. После сборки, оба ряда кладутся друг на друга и, начиная с края, связываются их вертикальные стойки, постепенно поднимая верхний ряд арматуры.

Перед установкой армирующего каркаса, на дно траншеи засыпается песок и проливается водой или трамбуется. Утрамбованную песчаную поверхность рекомендуется накрыть гидроизолирующим материалом или геотекстильным полотном. Это предотвратит поступление влаги к фундаменту и увеличит его надежность и эксплуатационный срок.

Использовать для вязки плоскогубцы не очень удобно. Они не обеспечивают необходимой плотности охвата соединения и требуют приложения больших усилий. Поэтому стальную проволоку скручивают на арматурных прутах при помощи специальных крючков или вязального пистолета. Магазины инструмента предлагают к продаже два вида крючков, предназначенных, чтобы вязать арматуру:

• простые ручные, которые необходимо все время вращать во время работы;
• полуавтоматические винтовые, с вращающимся при нажатии на ручку крючком;
• пластиковые фиксаторы в виде одеваемых на арматуру колец и вертикальных стоек.

Простой крючок можно не покупать, а сделать самостоятельно (подробнее о том, как это сделать — тут), согнув его из толстой стальной проволоки и заточив острие. В этом случае вам будет чем вязать проектную конструкцию из прутов и без покупки инструмента.

Способ применения вязального пистолета ускоряет и упрощает процесс, но этот достаточно крупный инструмент может не обеспечить доступ в отдельные места. Кроме этого, такой инструмент приводит к перерасходу проволоки.

Для того, чтобы арматурный каркас или сетка приняли необходимую пространственную форму и не изменили ее при заливке бетона, все отдельные элементы необходимо надежно соединить между собой. Наиболее часто для этого используют вязальную проволоку. Вязка — это простой и быстрый способ соединения, для которого не требуется высоких квалификационных навыков.

Предлагаем ознакомиться Установка, выбор и виды арматуры для бачка унитаза. Клапан для сливного бачка: -инструкция по монтажу своими руками, особенности запорных конструкций, устройство, ремонт, схема, цена, фото

Весь процесс того, как вязать стеклопластиковую арматуру для фундамента, можно разделить на следующие пошаговые этапы:

• свернутая в бухту арматура разматывается и нарезается на отрезки проектной длины;
• на поперечные прутья нижнего арматурного слоя надеваются пластиковые фиксаторы;
• на расставленные поперечные элементы на заданном друг от друга расстоянии укладываются продольные пруты;
• во всех местах пересечений арматуры выполняются соединения путем скручивания петель из сложенной вдвое вязальной проволоки;
• после сборки нижнего ряда к пересечениям наружных ячеек вяжутся вертикальные арматурные элементы;
• к верхним концам или к середине вертикальных стоек, в зависимости от проектного количества рядов, привязываются поперечные отрезки;
• укладывается и вяжется следующий ряд продольной арматуры;
• собранный каркас переносится и устанавливается внутрь опалубки для ленточного фундамента.

Нюансы вязки конструкций под заливку плитного фундамента

Армирование монолитных опорных оснований плитного типа выполняется в виде одного или двух рядов сеток в зависимости от проектного решения. Поэтому в такой конструкции арматурные пруты не рассматриваются как продольные и поперечные. Для поднятия нижней сетки над гидроизоляционным слоем на арматуру через каждые полтора-два метра одевают вертикальные стойки фиксаторы из пластика. Это позволяет установить арматурный каркас строго в горизонтальной плоскости на заданной высоте.

В шведской и финской утепленной плите (подробнее о ней в этой статье) необходимо предусмотреть пересечение прутов плиты с арматурным каркасом боковой опорной ленты. Для этого пруты нарезают длиннее, напускают их на вертикальные боковые арматурные каркасы и связывают проволокой.

Расчет арматуры из стеклопластика

Ленточный фундамент

Выполнить расчет фундамента из стеклопластиковой арматуры можно, придерживаясь СНиП 52-01-2003 “Бетонные и железобетонные конструкции”. Высчитать все точно получится с помощью онлайн калькулятора. Для этих целей необходимо учитывать несколько факторов.

Ленточный фундамент.

Первым делом нужно определиться с количеством, несущих стен и по какому принципу они будут расположены. Следует учесть марку бетона. Также надо знать параметры ленты: ширину, длину, высоту и толщину. Точные подсчеты получатся с учетом размера закупочного стержня. Определиться следует с классом и сечением арматуры.

Стоит помнить, что диаметр стеклопластиковой арматуры для фундамента влияет на окончательную прочность конструкции. В этом плане правильнее учитывать массу конструкции.

На заметку.

Расчет данного показателя производится в соответствии с показателями фундамента и материалами, которые применяют в строительстве. На сайте www.stroiproekt77.ru найдете большое количество проектов каркасных домов и ленточных фундаментов.

Плитный фундамент

Этот тип фундамента можно рассчитать с помощью онлайн калькулятор для этого типа фундамента. Пользуясь им, выполняются плита фундамента расчеты опалубки, диаметра и объема бетона. Полученные данные позволяют точно установить, сколько потребуется материала, чтобы обустроить такой тип фундамента для дома и прочие постройки.

Монолитная плита под каркасный дом.

Данный фундамент отличается доступной стоимостью и прост при возведении. Когда сравнивается с ленточным, не потребуется выполнять в большом объеме земляные работы. В основном строителями данная стеклопластиковая арматура для фундамента дома используется при строительстве загородного жилья и иных строений, в которых отсутствует подвальное помещение.

На заметку.

При строительстве здания точная схема армирования необходима при организации работ. Она позволяет строителям усилить конструкцию. Все составляющие в комплексе обеспечивают ее длительный срок эксплуатации.

Выводы и рекомендации

Принимая во внимание ценовой фактор (равнопрочный со сталью композит обойдется дороже) мы не можем рекомендовать композитную арматуру для повсеместного применения в частном строительстве. Для армирования ригелей, плит перекрытия, несущих балок, колонн и диафрагм жесткости специалисты настойчиво советуют не ставить ее

Как конструктивную такую арматуру использовать можно. Для армирования плитных фундаментов она может использоваться

Для армирования ригелей, плит перекрытия, несущих балок, колонн и диафрагм жесткости специалисты настойчиво советуют не ставить ее. Как конструктивную такую арматуру использовать можно. Для армирования плитных фундаментов она может использоваться.

Плитный фундамент с каркасом из стеклопластиковой арматуры

Для усиления свайных ростверков и ленточных фундаментов лучше купить стальные прутья.
