Пистолет для штукатурки: как функционирует, устройство, как сделать своими руками

Виды штукатурных лопат

Потолочный вариант

В зависимости от назначения есть два вида пневмоковшиков:

Стеновой. Предназначен для оштукатуривания стен и углов (выглядит как на фото выше). Иногда имеет на бункере дополнительную ручку для удобства.
Потолочный. Разработан для нанесения штукатурки на потолок и припотолочные зоны. Специально для этого изменен угол наклона бункера относительно рукояти, а также сопел в бункере. Удлиненная рукоятка позволяет выше поднять хоппер ковш без использования стремянок и опор. Все это позволяет комфортно работать в вертикальном положении, не опасаясь выпадения смеси из бункера.

Примеры производителей

Вот несколько распространенных моделей текстурных пистолетов:

Зубр Мастер. Отечественная марка инструмента. Отличается довольно большим ассортиментом и демократичными ценами. Модель мкп 600 имеет зри сопла (4/6/8 мм), бак на 6 л. Требует давление на компрессоре 4-6 бар и расход воздуха не менее 220 л/мин.
Fubag decor g5000. Хорошее качество и функциональность. Из особенностей: для перекрытия воздуха имеет кран перед штуцером; бак на 4,5 л; сопло одно на 8 мм, подойдет для некоторых видов жидких обоев.
Brigadier Lite. В комплекте у пневмо пистолета 3 насадки, металлический бачок на 6 л, кран для отсечки подачи воздуха. В целом хорошая модель, но цена выше аналогов в 1,5-2 раза (швейцарский бренд).
Graco Hopper Gun (США) имеет большой бункер из пластика, 4 сменных сопла. Подойдет для частых профессиональных работ по нанесению штукатурки, герметиков, различных текстурированных покрытий. Цена почти на порядок выше китайских пневмопистолетов, поэтому мало распространен.
Текстурный пистолет Matrix 57350
Matrix. Немецкий бренд средней ценовой категории. Выделяется большим баком на 9,5 литров с дополнительной ручкой. Не имеет сменных сопел, регулировка угла разбрызгивания осуществляется поворотом диска с 8 отверстиями, что довольно удобно. Подача воздуха боковая.
Wester kp 10. Модель производства Китая. Изготовлен из качественных материалов, при этом довольно бюджетный вариант. Есть фиксатор рычага, чтобы не держать постоянно рукой.
Кратон ahg 01g. Небольшая бюджетная модель, отлично подойдет новичкам. В комплекте одно сопло на 4,5 мм, что не позволит работать с декоративной штукатуркой, имеющей минеральные гранулы крупного размера.
Хоппер r 01. Также модель российского бренда, производится в Китае. Более профессиональный инструмент с широкими возможностями применения. Изготовлен из качественных материалов, при этом относится к средней ценовой категории. Объем бункера — 5 литров, мин подача компрессора 180 л/мин, три сменные насадки в комплекте. Есть пневмо кран для регулировки расхода воздуха.
FIT. Модель 81035 на 9 литров — копия Matrix 57350. Китайская заводская продукция нормального качества за свои деньги. FIT 81030 — на 4,9 л подойдет для большинства жидких и полужидких строительных смуесей.

Актуальные цены:

картушный пистолет

Виды приборов

Все машинки для штукатурки разделяют на три вида:

Штукатурные станции. Это громоздкие профессиональные модели. Практически всю работу выполняют без участия человека, нужно только вовремя переставлять их. Есть варианты стационарные, их можно переместить только используя кран, и передвижные (мобильные) – есть удобное шасси, с помощью которого передвигается устройство.

Пневмококши и пневмопистолеты. Значительно меньшие габариты у таких машинок для штукатурки стен. Удобны для домашнего использования, раствор нужно готовить в отдельной емкости.

Механические модели. Некоторые мастера называют такие устройства «шарманкой», поскольку чтобы нанести раствор на поверхность нужно вращать ручку на корпусе. Это самые популярные и простые приборы для самостоятельного нанесения штукатурки.

Картушный пистолет для штукатурки: особенности, принцип работы

Если возникает необходимость в частом проведении работ, связанных с нанесением декоративных штукатурок или текстурной обработки стен, пользу может принести такое устройство, как картушный пистолет. Он работает от давления, высвобождаемого от компрессора. Откуда пошло название аппарата, доподлинно неизвестно, но можно предположить, что назвали его так именно из-за создаваемых своеобразных орнаментов, именуемых в народе «картушами».

Принцип действия

В процессе работы агрегатом выбрасывается из сопла под определенным углом декоративный раствор. В состав картушного пистолета для штукатурки входят:

Короткий ствол из стали.
Форсунки и комплект насадок, от формы которых и зависят орнаменты, образуемые на стенах.
Конусообразная воронка — емкость для раствора (для полноценной работы ее объем должен быть не меньше чем 3 литра).
Рукоятка со спусковым механизмом, которая приводит в действие штукатурный пистолет.
Корпус, элементом которого является круглая всасывающая трубка — дюза, на тыльной стороне располагается резьба, позволяющая присоединиться к шлангу с высоким давлением.
Полый продувочный шомпол, дающий возможность очищать забивающиеся отверстия.

Набор сопел определяет плотность штукатурного раствора. Если используются густые составы (к примеру, гипсовые), диффузорное сопло пистолета для штукатурки выполняют под углом раструба 30—45 градусов для увеличения площади разбрызгивания раствора и возрастания производительности. Для жидких растворов (применяются нечасто) угол не превышает 15—20 градусов, за счет чего сохраняется скорость работы и раствор не течет по обрабатываемым поверхностям.

Согласно отзывам пользователей, пистолет для нанесения штукатурки будет малоэффективным при использовании его для ускорения нанесения обычной смеси (либо при выравнивании стен). Для густого раствора понадобится много воздуха и давления, создаваемого компрессором, в противном случае смесь начинает быстро расползаться, а внутренняя часть конуса заполняется ее остатками. Довольно высокая первоначальная плотность раствора требует очень мощного компрессора (номинальное давление 6—8 ат, расход — от 1000 л/мин).

Декоративная штукатурка ложится тонким слоем, используется метод разбрызгивания. Соответственно, значения расхода и давления сжатого воздуха будут меньше.

Хоппер-ковш либо штукатурный пистолет

Пистолет для нанесения штукатурки можно было бы отнести к пневматическому инструменту, если бы не его конкурент — хоппер-ковш. Разница между устройствами следующая:

В ковше раствор поступает в отдельную емкость, связь с линией подачи воздуха отсутствует.
Площадь разбрызгивания зависит не от угла расширения угла, а от угла, под которым воздушные массы поступают к емкости с раствором.
Для работы хоппера потребуется меньшее давление, так как нет гидравлических потерь при перемещении сжатого воздуха в трубке.

Несомненное преимущество картушного пистолета — почти нет потерь рабочей смеси, она будет направляться и разбрызгиваться сугубо за движением сопла. Стоимость оснастки небольшая, им без проблем можно наносить любые текстурные штукатурки, что практически нельзя сделать с помощью хоппера-ковша.

Количество орнаментов существенно возрастет после покупки дополнительного набора сопел для пистолета. Это несложная задача, так как диаметры присоединений унифицированы.

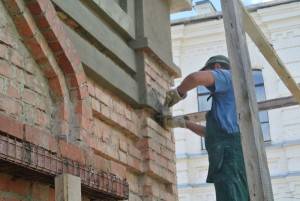

Оштукатуривание стен при помощи пистолета

Инструкция по оштукатуриванию стен при помощи распылителя выглядит следующим образом:

Работа начинается с того, же что и обычное оштукатуривание при помощи ковшика – покрытия стены грунтовкой.
Затем на стены устанавливаются рейки-маяки с шагом меньше, чем ширина правила, чтобы по ним можно было подправить смесь. Зафиксировать маяки можно той же смесью, которой и будут покрываться стены, единственное – необходимо подождать, пока смесь схватится.
Затем надо включить компрессор и поставить устройство вертикально на пол.
Далее в воронку нужно налить подготовленную заранее смесь.
После этого пистолет следует поднять до уровня пояса. Так как компрессор работает постоянно, чтобы начать процесс, достаточно просто нажать спусковой крючок.
Когда пойдет смесь, нужно следить, чтобы струя располагалась перпендикулярно стене. Таким образом, можно избежать излишнего разбрызгивания и растекания штукатурки.
Пистолет следует вести параллельно полу вдоль стены, стараясь при этом получить ровную линию.
В конце стены раструб надо поднять немного выше и вести новую линию в обратном направлении. При этом смесь должна частично наслаиваться на старую штукатурку. Таким способом покрывается вся стена, толщина слоя должна составлять около 5 мм.
Далее надо подождать пока высохнет первый слой (как правило, на это уходит около 6 часов) и таким же способом нанести еще один слой штукатурки толщиной 5 мм, который будет финишным.
Затем выполняется затирка поверхности правилом, после чего все работы прекращаются до полного высыхания раствора.

На этом работа окончена. Плотность нанесенной штукатурки такова, что уже наследующий день покрытие станет монолитным слоем, в который можно забивать гвозди. Поэтому очень быстро можно приступать к нанесению финишного покрытия.

Нанесение финишной штукатурки

Точно также применяется пистолет для декоративной штукатурки, только слой покрытия, конечно же, должен быть значительно тоньше. В целом, оштукатуривание стен является весьма увлекательным процессом, который чем-то даже напоминает стрельбу в тире.

Подготовительные работы перед оштукатуриванием поверхностей

Для того чтобы механическое оштукатуривание было проведено успешно, раствор прочно зафиксировался на обрабатываемой поверхности, а стена длительное время не нуждалась в ремонте, следует провести следующие подготовительные операции:

Первым делом необходимо удалить старые отделочные материалы: декоративную штукатурку, обои, краску и так далее. После этого нужно осмотреть поверхность на предмет наличия трещин, выбоин и прочих дефектов. Их следует замазать шпатлевкой.
Затем нужно убрать плесень и грибок, если таковые имеются, а также все масляные пятна. Из стены следует удалить все крепежные элементы, если торчит арматура, необходимо срезать ее болгаркой. Остальные металлические детали, которые не выступают, нужно обработать антикоррозийным составом.
Если есть выступы, превышающие 1 см, их следует удалить болгаркой или сбить молотком. Затем простучать всю поверхность стены, если отпадут фрагменты штукатурки, получившиеся выбоины заделать цементно-песчаным раствором.
После этого нужно обработать поверхность грунтовкой в два слоя с интервалом 3-4 часа. Это делается для повышения адгезии и обеспечения максимально плотного контакта штукатурки с поверхностью. Если стена построена из кирпича или блоков ячеистого бетона, то ее дополнительно укрепляют специальным составом.
Для дополнительного укрепления будущей поверхности, закрепляют на ней армирующую сетку.

Подготовительные работы перед оштукатуриванием поверхности

Перед началом штукатурных работ необходимо удостовериться в том, что стена ровная. Для этого по углам помещения следует установить саморезы и натянуть нити по диагонали и вертикали. Затем нужно проверить уровень с помощью отвеса. Для углов используют специальное правило или малярные маяки.

Уход за картушным пистолетом

Завершив работу, сливают остаток штукатурной смеси из бачка.
Стравливают из шланга воздух, после чего отсоединяют инструмент от шланга.
Ослабив хомут, отсоединяют бачок от дюзы.
Дюзу и бачок промывают водой, в которую можно добавить спецсредства.
Для очистки сопла его выворачивают из гнезда.
На курок привода наносят несколько капелек масла.
Проверяют целостность прокладок. Если нужно, их обязательно заменяют.
Высушив детали, инструмент не собирают и хранят разобранным в сухом месте, защитив от пыли.

Бачок и пистолет промывают и высушивают после каждого применения.

Нельзя использовать пневматический инструмент во взрывоопасном месте.

Конструктивные особенности

Конструкция воздушного (пневматического) пистолета, предназначенного для выполнения пескоструйной обработки, включает в себя следующие основные элементы:

сопло, через отверстие которого на обрабатываемую поверхность подается абразивный материал;
наконечник на сопло, который может быть изготовлен из стали или керамики;
рукоятка с курком, обеспечивающая удобство манипулирования устройством;
штуцеры, при помощи которых к пистолету подключаются шланги для подачи сжатого воздуха и абразивной смеси.

Эффективность применения пескоструйного пистолета во многом зависит от качества используемого сопла. Такой важный элемент конструкции данного устройства можно изготовить самостоятельно, но в этом случае будет сложно добиться требуемого качества исполнения.

Самодельное или серийное сопло, если оно приобретается как отдельный элемент конструкции, необходимо поместить в корпус с удобной рукояткой и штуцерами для подключения шлангов. Те, кто хочет изготовить пескоструйную насадку с минимальными финансовыми затратами, могут найти в сети видео, демонстрирующее, как для этих целей можно использовать обычную пластиковую бутылку, стандартные фитинги и тройники.

Если говорить о конструкции пневматического пескоструйного аппарата в целом, его обязательными элементами являются:

компрессор, который обеспечивает требуемое давление воздушного потока;
пистолет, оснащенный соплом, стальным или керамическим наконечником, а также спусковым крючком;
шланг, по которому из компрессора в систему аппарата подается сжатый воздух;
шланг, по которому из специальной емкости всасывается абразивный материал;
всасывающий клапан или заборный патрубок.

В том случае, если вы собираетесь изготовить устройство для пескоструйной обработки напорного типа, вам следует дополнить его конструкцию специальной емкостью, из которой песок или другой абразивный материал будет подаваться под напором. В качестве простейшего варианта такой емкости можно использовать металлическую бочку, у которой срезано дно и вместо него установлен металлический конус с выходным отверстием.

Во многих случаях насадку для выполнения пескоструйной обработки лучше использовать не на открытом пространстве, а в специальных камерах, что позволяет не только повысить эффективность работы, но и значительно снизить расход абразивного материала. Такую камеру, которая представляет собой ящик, сваренный из металлических листов, при желании и наличии соответствующего опыта можно изготовить самостоятельно.

В специальных камерах, как правило, обрабатывают небольшие детали. В конструкции камеры для пескоструйной обработки, если вы соберетесь изготавливать ее самостоятельно, необходимо предусмотреть следующие элементы:

смотровое окно со стеклом, через которое можно будет контролировать процесс обработки;
освещение внутреннего пространства камеры;
два отверстия в передней части камеры с закрепленными в них перчатками, в которые будут вставляться руки оператора;
решетка в нижней части камеры и желоб под ней, по которому в специальную емкость будет ссыпаться отработанный абразивный материал.

Желательно оснастить такую камеру системой вентиляции, которая будет обеспечивать удаление пыли, образующейся в процессе работы.

Какой картушный пистолет выбрать для штукатурки

При выборе учитывают то, для какой цели покупают краскопульт для штукатурки. Для профессиональной работы подойдёт более дорогой инструмент с расширенным функционалом. Более простые устройства можно использовать для разового или редкого использования. Цены на первые и вторые типы устройств различаются незначительно. Поэтому при выборе выгодно исходить из качества и набора опций картушного пистолета для штукатурки.

Определяя, какая модель подойдёт, полезно учитывать следующие советы:

В процессе работы потребуется использовать компрессор. Выбирать инструмент нужно исходя из его характеристик.
Нужно внимательно осмотреть пистолет для шпаклевки стены и убедиться в отсутствии трещин, сколов или царапин.
Нужно проверить, насколько удобно закручивается гайка, которая удерживает сопло. Она должна двигаться легко и без усилий.
Будет удобно, если комплектация пистолета для декоративной штукатурки будет включать переходник, позволяющий устанавливать конус под углом 45 градусов. Его наличие позволит обрабатывать стены и потолок.
Там, где подсоединяется шланг, иногда ставят кран, который позволяет удобно регулировать давление.

Нужно обратить внимание на то, как нажимается курок — при этом не должно ощущаться люфта

Основные разновидности

Бытовые насадки на компрессор для штукатурки используют бачок объёмом до 5 литров. В них в большинстве случаев не используют сменные сопла. Не всегда качество сборки таких моделей достаточно высокое.

В профессиональных пистолетах для нанесения шпаклевки вместимость конусов может превышать 5 литров. В комплектации предусмотрены различные варианты сопел. Качество изготовления рассчитано на интенсивное применение. Иногда вместо наборов сопел применяются диски, имеющие несколько отверстий.

Назначение и принцип действия картушного пистолета

Под картушным пистолетом понимают пневматический инструмент, при помощи которого осуществляется нанесение шпаклевки, штукатурки и иных строительных смесей. Пистолет часто применяется профессиональными отделочниками на этапе наложения стартовой штукатурки и во время финишных работ. Производительность механизированного труда намного выше, чем при ручном оштукатуривании поверхностей, поскольку скорость является большей, а трудоемкость — меньшей. В среднем, с помощью пистолета можно в течение дня обработать до 100 квадратных метров площади, выполнив слой толщиной до 1-3 см.

Картушный пистолет идеально подходит для нанесения:

плотных видов краски и иных лакокрасочных материалов с повышенной вязкостью;
декоративных видов штукатурки — мультиколорной, мозаичной, венецианской;
фасадной штукатурки;
жидких обоев и шелковой штукатурки;
жидкой пробки;
мраморных покрытий;
некоторых видов грунтовки.

Использование картушного пистолета для напыления декоративной штукатурки

Во время работы картушный пистолет под давлением выбрасывает из сопла готовый строительный раствор. Это становится возможным благодаря подключению компрессора с определенными техническими характеристиками. Основными элементами изделия являются:

стальной ствол;
форсунка;
емкость для раствора объемом от 3 литров;
рукоятка со спусковым механизмом;
сопло с дюзой (всасывающей трубкой);
продувочный шомпол для очищения забивающихся отверстий.

Основные элементы картушного пистолета ЗУБР

Большинство картушных пистолетов для штукатурки реализуются в комплекте с набором насадок, которые меняют в зависимости от вида и плотности раствора. Густые, тестообразные составы наносят с применением диффузорного сопла с углом раструба 30-45 градусов. Для жидких растворов ставят сопло с углом 15-20 градусов, которое не позволяет раствору стекать с основания.

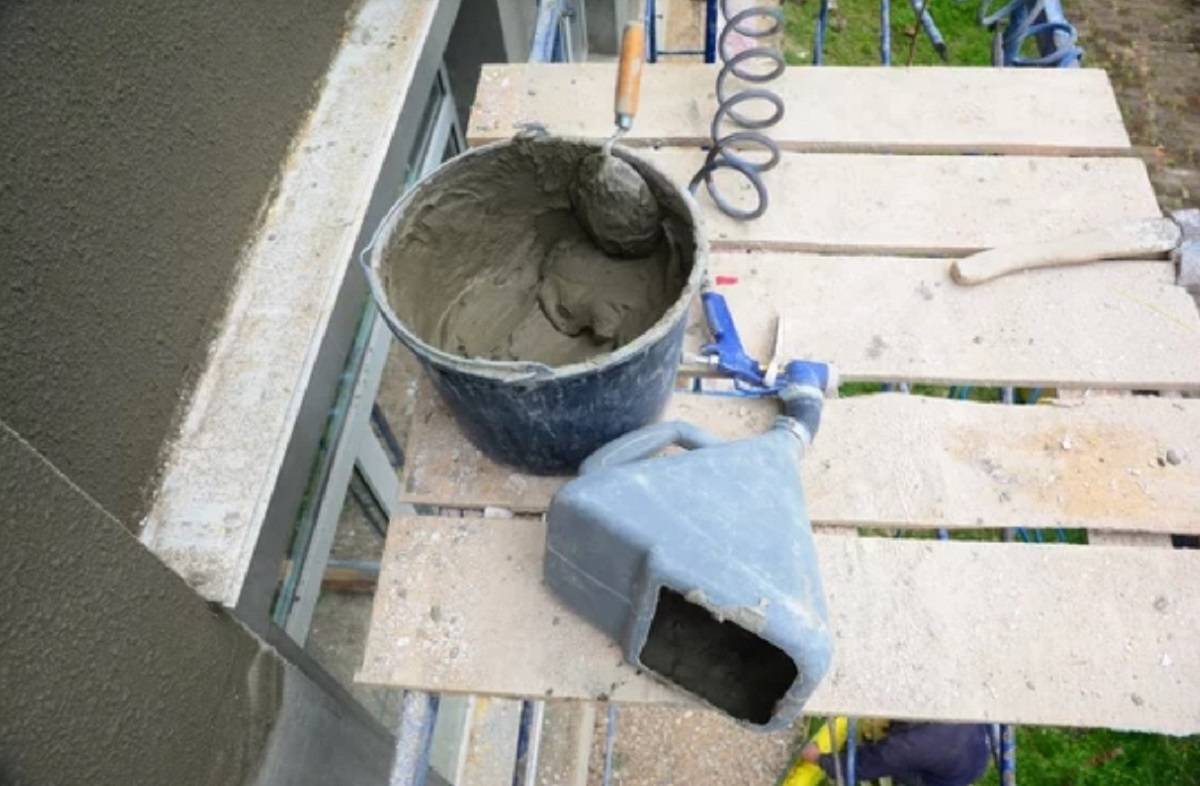

Хоппер-ковш

Такое устройство считается аналогом картушного пистолета и имеет еще одно название — пневматический ковш. Оно тоже присоединяется к компрессору, но возникающее в его емкости давление будет ниже, так как сжатый воздух отсутствует в дюзе. Хоппер-ковш оснащен ковшеобразной емкостью с несколькими отверстиями снизу, через которые штукатурка наносится на стены или потолок. Большинство ковшей реализуются без компрессора и поддерживают возможность нанесения лишь густого раствора.

Нанесение штукатурной смеси с помощью хоппер-ковша

Картушный пистолет

Основное отличие пистолета от хоппер-ковша в том, что у последнего раствор поступает в отдельную емкость с несколькими отверстиями. Кроме того, у пистолета площадь разбрызгивания зависит от угла, под которым воздушная масса будет поступать к раствору, а у хоппер-ковша угол не имеет значения.

Преимуществом картушного пистолета является отсутствие потерь рабочей массы, поскольку она распыляется только при движении по соплу. Цена пистолетов намного ниже, чем стоимость хоппер-ковшей. Кроме того, картушные устройства подходят для нанесения текстурных штукатурок и создания рисунков, а хоппер-ковши — нет.

Картушный пистолет для текстурных покрытий

Как изготовить аппарат для нанесения штукатурки

Распространённые модели изготовлены из огнетушителя и хоппер-ковша.

Штукатурная станция своими руками, сделанная на основе огнетушителя, получила наиболее широкую известность.

Огнетушитель имеет ручку, рычаг, форсунку, что делает его фаворитом среди приспособлений для самодельных устройств механического оштукатуривания.

Пошаговое описание.

Фабричный огнетушитель (дно) обрезается и получается ёмкость в несколько литров. Через отверстие будет поступать рабочий раствор. Объём должен быть не менее 4 литров. Если он больше, устройство становится тяжёлым. Если меньше, надо часто наполнять ёмкость раствором.
В него вставляется трубка с форсункой диаметром 4 мм. Диаметр отверстия огнетушителя равен 10 мм, расстояние от него до форсунки 20 мм. Форсунки могут быть разного размера: от 3 до 5 мм. Для крепления трубки подходит смола, уровень которой находится ниже форсунки.
Компрессор подсоединяется к огнетушителю при помощи трубки, через неё подаётся сжатый воздух. Трубка врезана в стенку ёмкости и находится напротив отверстия выхода готовой смеси.
Мощность подачи раствора регулируется увеличением (уменьшением) диаметра форсунки, давлением воздуха, расстоянием между соплом и форсункой.

Среднее давление примерно 2 атмосферы. Если оно больше, производится финишная отделка, заполняются все поры и трещины покрытия.

Производительность аппарата: 4 литра смеси наносятся за 1 минуту.

Хоппер-ковш самодельного изготовления

Применяется при ремонте всего здания.

Преимущества в работе:

высокая скорость распыления, что создаёт условия для лучшей адгезии смеси;
применение различных примесей;
использование снаружи и внутри помещения.

Перед сборкой необходимо понять принцип его работы. Последовательность действий:

Компрессор подаёт струю воздуха через шланг в ковш со смесью.
Другая сторона ковша имеет отверстия d 12 мм для выхода раствора.
Передняя стенка немного наклонена для удобства взятия смеси из общей ёмкости.
На шланг надевается сопло d 5 мм. Расстояние от него до отверстия выхода 20 мм.
Верхняя часть ковша шире, чем нижняя. Он фиксирован двумя хомутами.
Устройство подключено к компрессору. Давление 2-3 атмосферы. Расстояние до стены 18-20 см.

При самостоятельной сборке машины применяются аппараты и запчасти от других изделий.

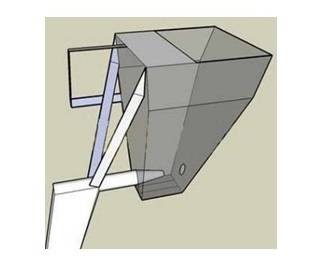

Изготовление хоппер-ковша из металла

Последовательность действий:

Делается чертёж на листе оцинковки.
Вырезается с помощью болгарки или ножниц. При использовании заклёпок оставляется припуск 15 мм.
Детали сгибаются, соединяются сваркой, клёпкой.
Прикрепляется ручка.
Просверливаются отверстия для сопел (на передней стенке) и для пульверизатора (на задней).
Форсунка крепится с внутренней стороны ёмкости.
Крепятся дополнительно рёбра жёсткости.
Заполняется раствором, сверху прикрывается крышкой, производится распыление.

Увеличивают скорость работы дополнительные сопла и отверстия выхода. Шланг нужен один.

Чертежи, из чего можно сделать насос

Насос обеспечивает подачу раствора от бетономешалки до места укладки. Она идёт по горизонтали и на высоту.

По типу подачи различают:

Поршневый. Смесь выталкивают поршни, двигающиеся в цилиндрах. Использование: подача на большое расстояние, высоту. Сложная конструкция.
Роторный. Основан на вращении ротора. Простой механизм. Нельзя использовать для бетона с фракциями более 10 мм.
Шнековый. Работает по принципу мясорубки.

Для самостоятельной сборки подходит роторный насос. Он наиболее прост и долговечен. Сделать штукатурный насос своими руками может тот, кто имеет технические знания и опыт работы с подобными агрегатами.

Материалы и инструменты:

лист бумаги, линейка, карандаш для создания чертежа;
шуруповёрт, ключи, болты, отвёртки;
лист металла, толщина которого 5 мм;
труба (для корпуса);
пожарный рукав;
электрический мотор;
профили из металла;
медный провод, изоляционная лента;
ролики прорезиненные, подшипники;
аппарат для сварки.

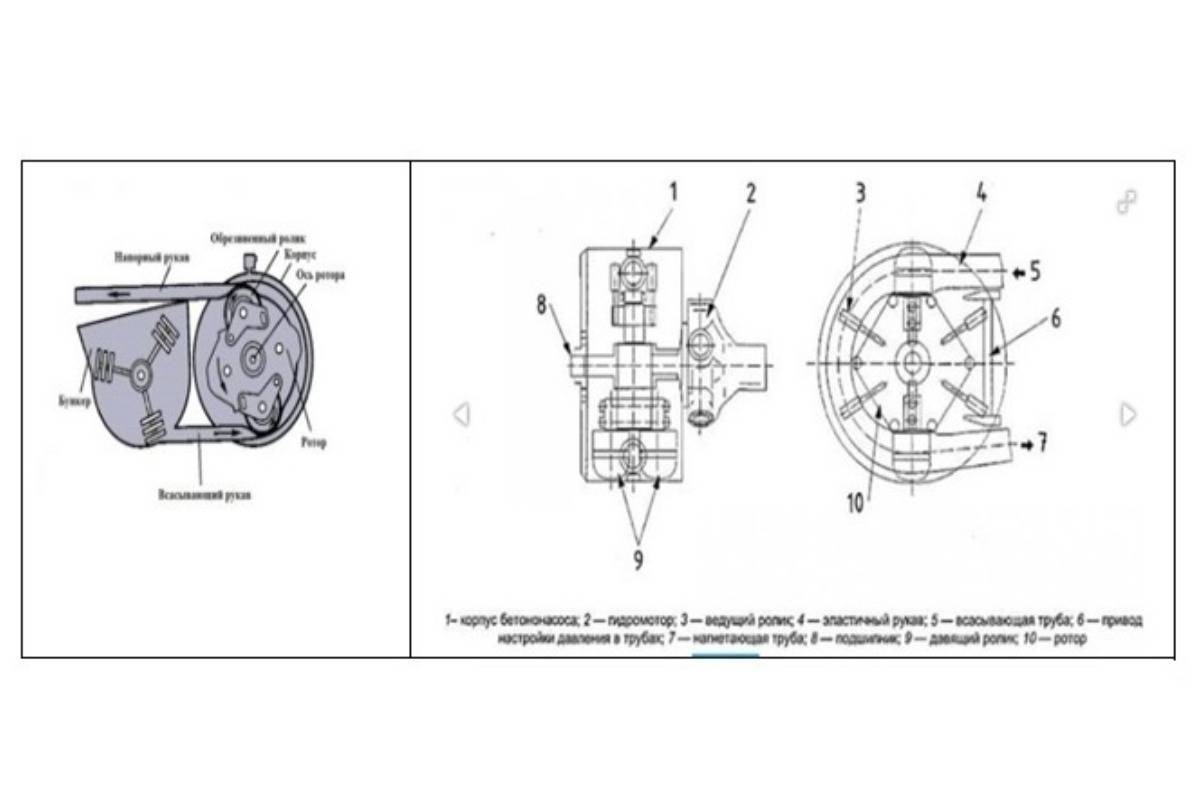

Схема чертежа роторного насоса.

Станок для изготовления шлакоблоков своими руками

Как сделать мини-насос для бетона своими руками

Изготовление хоппер-ковша для штукатурки своими руками

Что такое картушный пистолет и как им наносят штукатурку и шпаклевку

Что такое картушный пистолет и как им наносят штукатурку и шпаклевку

Виды штукатурных лопат

Примеры производителей

Виды приборов
