Односкатная крыша своими руками – пошаговая инструкция – расчет, устройство стропильной системы, монтаж + фото и видео

Из чего состоит кровля с одним скатом

Комплектация такого типа кровли включает практически те же составляющие, что и другие типовые конструкции:

Система стропил – важнейшая составляющая конструкции, т.к. именно от нее зависит защищенность, прочность и длительность эксплуатации кровли. Она принимает на себя главную нагрузку кровли и отвечает за то, чтобы она была равномерно распределена по всей площади несущих опор здания.
Изоляционные слои. Чтобы защитить несущие составляющие и весь объект в целом от промерзания и попадания влаги, используют изоляцию. Такие слои кладут между стропилами, а после фиксируют на обшивку и обрешётку в внутренней стороны объекта.
Обрешётка. С помощью нее закрепляется материал кровли, тем самым обеспечивая выдерживание собственной массы и других предполагаемых на крышу нагрузок.
Материал для кровли. Обеспечивает внешний эстетический вид, и защищает объект от проникновения осадков.

Это основные элементы конструкции, но дополнительно, если это предусмотрено в проекте, могут использоваться также отделочный слой, антиконденсатная пленка, слои пароизоляции и т.д.

Как рассчитать угол уклона кровли

Чтобы обеспечить долгосрочную эксплуатацию и надежность строящейся крыши нужно изначально, еще на этапе планирования строительства кровли, правильно рассчитать ее уклон. Его размер зависит не только от конструктивных особенностей крыши, но и от типа, используемого на ней для покрытия стройматериала:

При подсчете угла уклона крыши нужно учитывать климатические характеристики местности, в которой проводится ее установка.

Это тоже важно знать: План кровли – составление и оформление

Учет климатических особенностей местности

Чем суше и теплее в месте возведения крыши, тем более пологой она может быть. Увеличение угла уклона скатных поверхностей, приведет к сокращению накопления снежных масс на крыше, следовательно, и снеговая нагрузка на кровлю будет сведена до минимума.

Однако у этого увеличения есть и обратная сторона. Больший угол ската крыши приводит к росту ветровой нагрузки, поэтому слишком крутую кровлю нельзя использовать в местах с преобладающими ветрами. Чаще всего уклон скатных поверхностей крыш находится в диапазоне 10° — 60°.

Увеличивая угол ската крыши, значительно возрастает общая стоимость ее строительства.

Например, возводя крышу со скатным уклоном в 60°, материальные расходы увеличиваются в два раза, по сравнению с возведением плоской кровли. У крыши с наклоном 45°, будут в 1,5 раза расходы выше общей стоимости аналогичной плоской.

Рассчитывать кровельный уклон необходимо как отношение между ½ заложения и общей высотой до конька, в этом случае уборка с кровли снежных масс не составит особого труда.
Также необходимо учитывать, что в ендове наклон делается не менее 1%. Также нужно помнить, что если кровельный уклон планируется менее 10°, а кровля покрыта слоем гибких стройматериалов, то обязательно уложить для защиты на ее поверхность слой крошки – гравийной или каменной.

Толщина этого гравийного слоя делается не менее 1 см, а аналогичного слоя из каменной крошки — 0,3 см.

Для металлочерепичного или шиферного покрытия между настилами стыки необходимо обязательно герметизировать.

Рассчитывая угол ската крыши, необходимо учитывать, что от размера угла скатных поверхностей будет зависеть вид отведения атмосферной влаги.

Водоотведение в таких случаях бывает наружным (неорганизованным), и внутренним (организованным), а также смешанным.

Важно: необходимо помнить: отсутствует такое обустройство кровли, при котором удовлетворяются одновременно все требования, связанные с особенностями климата. Поэтому при планировании углов скатов кровли необходимо найти равновесие. Также нужно учесть, что траты стройматериалов для строительства кровли возрастают пропорционально площади кровли, при этом существенно возрастает и ее общая стоимость

Также нужно учесть, что траты стройматериалов для строительства кровли возрастают пропорционально площади кровли, при этом существенно возрастает и ее общая стоимость

Поэтому при планировании углов скатов кровли необходимо найти равновесие. Также нужно учесть, что траты стройматериалов для строительства кровли возрастают пропорционально площади кровли, при этом существенно возрастает и ее общая стоимость.

Кровля из натуральной черепицы

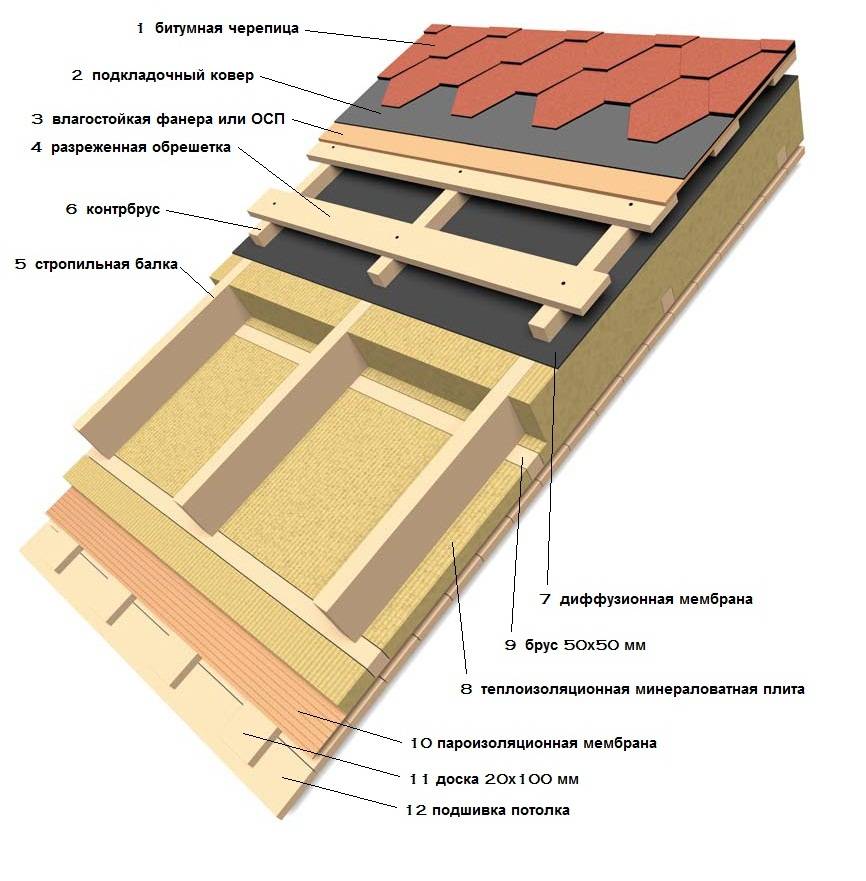

Утепление кровли

Кровельный пирог устраивается с учётом завершающего покрытия. Пирог включает в себя утеплитель, паро- и гидроизоляцию. Чтобы утеплить строение, подойдёт смесь бетона и глины, шлаки цемента и другие материалы. Довольно часто строители применяют многослойные материалы, например, минеральную вату. Утеплительные плиты бывают:

плитными;
рулонными.

Перед прокладкой утеплителя надо выполнить гидроизоляцию. Материал выкладывается поверх составных элементов кровли.

Перед выполнением утепления нужно проложить гидроизоляцию

Это целесообразно делать в случае, если толщина материала для теплосбережения меньше высоты стропила. Если утеплитель по толщине соответствует высоте опорного элемента, плёнку следует монтировать на верхние части брусков, которые применяются для увеличения высоты подпорок.

Гидроизоляцию надо монтировать поперёк ската с нахлёстом 100 мм. Между гидроизоляцией и крышей надо оставить вентиляционный зазор в 50 мм или более. Для этого поверх плёнки монтируются бруски 50х50 мм.

Утеплитель понадобится разрезать на отдельные полосы и расположить между планками. Монтировать материал нужно враспор, для этого его ширина должна превышать расстояние между поблизости размещёнными подпорками на 30 мм. Затем нужно расположить пароизоляционный материал в нижней части стропил и зафиксировать его гвоздями с головками без выступа. Пароизоляция монтируется с нахлёстом примерно в 8–10 см. Для герметичности полотна рекомендуется соединять самоклеящейся лентой.

Особенности конструкции односкатной кровли

Существуют вентилируемые и невентилируемые односкатные крыши. При выборе конкретного варианта ориентируйтесь преимущественно на назначение постройки. Невентилируемые односкатные кровли, как правило, размещаются над террасами. В такой ситуации будет достаточно наклонить скат на 3-5 градусов

Однако зимой владельцу террасы с такой кровлей придется уделять дополнительное внимание чистке кровли от снежных насыпей

Как построить вентилируемую крышу

Вентилируемые кровельные системы монтируются на домах, саунах и прочих строениях, требующих создания благоприятного микроклимата. Для обеспечения вентилируемости достаточно создать зазор между слоями изоляционных материалов и подготовить технологические отверстия на боковых торцах кровли. Вентилируемые крыши служат заметно дольше своих невентилируемых аналогов.

Односкатные кровельные конструкции обустраиваются на простейших стропильных системах. Технология строительства такой крыши требует обязательного наличия мауэрлата – это опорный брус, зафиксированный на внешних стенах. На этот брус будут опираться стойки стропильной системы.

Уклон конструкции создается благодаря разности высот стен дома. Если несущие стены здания имеют одинаковую высоту, на соответствующей стене (с учетом требуемого направления уклона) закрепляется фронтон. Благодаря этой простой конструкции будет задана требуемая разность высот.

При выборе конструкции системы стропил важно учитывать такой параметр как длина пролета. В случае если стены, на которые опираются стропильные ноги, удалены друг от друга не больше чем на 450 см, дополнительное укрепление стропил не делается

В противном же случае стропила подпираются при помощи подстропильной ноги – это брусок, нижний конец которого опирается на лежень

Последний же представляет собой дополнительный опорный элемент, зафиксированный вдоль стены, имеющей большую высоту. Данная рекомендация актуальна для случаев, когда пролет между соседними стенами составляет 4-6 м

В противном же случае стропила подпираются при помощи подстропильной ноги – это брусок, нижний конец которого опирается на лежень. Последний же представляет собой дополнительный опорный элемент, зафиксированный вдоль стены, имеющей большую высоту. Данная рекомендация актуальна для случаев, когда пролет между соседними стенами составляет 4-6 м.

Если пролет имеет длину в пределах 6-12 м, середина стропил должна надежно опираться на специальный прогон, зафиксированный на стойках. По бокам от такой стойки устанавливаются подстропильные ноги. Параллельно по отношению к опорным стенам располагается упоминавшийся ранее лежень. Расстояние между стойкой и стеной в каждом направление может составлять максимум 600 см.

Если же длина пролета составляет более 12 м, монтируются 2 опоры из прогона с привлечением лежня и укрепляющих стоек. Опоры располагаются не далее чем на 600 см от стен. Промежуток между отдельными стойками должен быть не больше 30-35% суммарной длины всего пролета. Для скрепления стоек друг с другом используйте схватку.

Между стропилом и опорными стойками закрепляются стропильные ноги. Каждая стойка комбинируется с одной подстропильной ногой. Стойки же закрепляются в направление к несущей стене, расположенной на минимальном удалении.

Технология выполнения односкатной крыши

Первым этапом строительства крыши является установка мауэрлата и балок перекрытия, а также стропил. Их конструкция зависит от выбранного типа стропильной системы. Стропила выполняют из сухой сосновой доски толщиной 50 мм. До начала возведения стропильной системы необходимо обработать все деревянные элементы антисептиком и огнезащитой.
Для стропил скользящего типа выполняют стену разной высоты так, чтобы обеспечить выбранный угол наклона крыши. Балки перекрытия врезают в верхний брус нижней стены сруба и в соответствующий брус противоположной стены до установки мауэрлата. На стены устанавливают мауэрлат – опорный брус. К деревянным стенам его крепят с помощью металлических скоб. В мауэрлате выбирают пазы под стропила, к верхнему мауэрлату стропила крепят жестко, с помощью скоб или уголков и саморезов. К нижнему мауэрлату стропильные ноги крепят с помощью специального крепежа, обеспечивающего скольжение стропил при усадке.Шаг стропил зависит от расчетной нагрузки и обычно составляет 60-120 см.
Стропила наслонного типа, в отличие от скользящих, жестко крепятся и к верхнему, и к нижнему краю крыши. Балки перекрытий кладут в заранее заготовленные гнезда в стенах, обработав их гидроизоляцией. Нижнюю часть стропильных ног закрепляют на балках перекрытий или на мауэрлате с помощью металлических накладок, образующих жесткое крепление. Вверху наслонные стропила опираются на стойки или на мауэрлат верхней стены. Для придания конструкции большей устойчивости используют подкосы и промежуточные стойки, установленные на балках перекрытий. Их крепят на металлические скобы или уголки. Последовательность установки стропил такова: сначала устанавливают крайние стропила, между ними туго натягивают бечевку и выравнивают по ним остальные стропильные ноги с шагом, равным промежутку между балками перекрытий.
Стропильную систему висячего типа собирают на ровной площадке. Сначала собирают одну ферму, поднимают ее и ставят на крышу, подгоняют при необходимости и используют как шаблон для остальных ферм. Устанавливают их на стены, обработанные гидроизолирующими материалами, с выбранным шагом стропил.
При устройстве стропил необходимо обеспечить с обеих сторон свесы, достаточные для защиты стен от осадков. При невозможности их устройства к стропилам крепят дополнительные доски – «кобылки».
При устройстве стропил необходимо обеспечить с обеих сторон свесы, достаточные для защиты стен от осадков. При невозможности их устройства к стропилам крепят дополнительные доски – «кобылки».
Невентилируемую кровлю необходимо утеплить, в противном случае на ней будет образовываться конденсат. Для устройства утеплительного «пирога» снизу к стропилам подшивают необрезную доску, на которую укладывают пароизоляционную пленку. Пленку кладут поперек стропил, без натяга, полосы пленки при этом укладывают внахлест, с проклейкой стыков скотчем. Поверх пленки кладут плиты волокнистого или вспененного утеплителя, слой гидроизоляционной пленки и обрешетку выбранного типа.
Поверх обрешетки укладывают выбранное кровельное покрытие по соответствующей технологии, закрепляют карнизные и ветровые планки, водостоки, выполняют обшивку фронтонов и стен. С крыши из гладких материалов, например, профнастила, возможен обвальный сход снега во время оттепели, поэтому на них дополнительно устанавливают снегозадержатели.

Возведение односкатной крыши, при всех ее достоинствах, не всегда возможно. При большом количестве осадков, сопровождаемых ветром, а также большой снеговой нагрузке лучше выбрать другой тип крыши, двускатную или вальмовую.

Предварительное проектирование стропильной конструкции ↑

Предварительный расчет несущих элементов позволит получить достаточно точное представление о количестве стройматериалов и заложить необходимый запас прочности. При этом несложная конфигурация постройки дает возможность рассчитать угол наклона стропильных ног самостоятельно. Зная его величину, вы можете определить параметры стропильной системы и оптимальный способ крепления каркаса к основанию.

Надежность и устойчивость крыши, а также ее способность выполнять свои прямые функции по гидро-, тепло- и звукоизоляции во многом зависят от величины наклона ската. Она в свою очередь взаимосвязана с двумя определяющими факторами:

климатическими условиями региона – чем холоднее и ветренее в вашей местности, и чем обильнее снегопады, тем круче должен быть поднят скат (для средней полосы оптимальным считается угол 20 градусов, для районов, где часто бушуют ветры, крутизна должна быть минимальной – в пределах 3–10 градусов);
используемым кровельным материалом – ровная и гладкая поверхность практически не задерживает воду и снег, и наоборот, шероховатая кровля медленно очищается от выпавших осадков (для рулонных материалов типа рубероид или полимерные мембраны угол может составлять 5–10 градусов, для шифера – 20 гарусов, для штучного покрытия – 25–30 градусов).

Более точно вычислить значение крутизны ската вы можете, если уже установили высоту конька, то есть разницу между высокой и низкой стеной строения. Далее вам поможет знание базовых тригонометрических соотношений сторон в прямоугольном треугольнике ABC:

По полученному в результате деления числу в таблице тангенсов найдите соответствующий угол – это и будет искомая величина наклона ската. Теперь, зная угол и имея размеры двух катетов (высоту конька и ширину пролета), легко уточнить длину стропильной ноги. Для этого снова придется заняться тригонометрией, вспомнив формулу Пифагора или соотношение между гипотенузой и углом:

К полученному значению добавьте длину карнизного свеса: не менее 300 мм, если проектом предполагается наличие организованной водосточной системы, или 500 мм и более – при неорганизованном водостоке. Как видите, имея нормальное пространственное воображение и способность выполнить несложные схемы, вы без какого-либо программного обеспечения определили два важных параметра кровельной конструкции.

Мало знать, как построить односкатную крышу своими руками поэтапно – важно не допустить возникновение эксплуатационных проблем и при этом желательно не переплатить за материалы с избыточным запасом прочности. Такую задачу вполне по силам решить с помощью методики расчета сечения стропильных ног и расстояния между ними. Прежде всего, необходимо уточнить величину внешней нагрузки, приходящейся на стропильную систему постройки

Прежде всего, необходимо уточнить величину внешней нагрузки, приходящейся на стропильную систему постройки

Если не брать во внимание несвойственные для большинства регионов сейсмические воздействия, характер сил, давящих на стропила, обуславливается снеговыми и ветровыми нагрузками. Сумма этих составляющих с весом кровельного покрытия является величиной, определяющей параметры стропильной системы. Силу, с которой снег будет давить на возведенную крышу, вы можете узнать по карте распределения зон снегового давления, умножив найденное значение на коэффициент, учитывающий угол наклона ската

Ее формула выглядит так:

Силу, с которой снег будет давить на возведенную крышу, вы можете узнать по карте распределения зон снегового давления, умножив найденное значение на коэффициент, учитывающий угол наклона ската. Ее формула выглядит так:

Из-за неравномерности ветровой нагрузки ее расчет более сложен, и для него недостаточно знать среднестатистическое давление ветра

Во внимание следует принять сразу несколько моментов:

преобладающие направления ветров;
высота здания и окружающих строений;
количество препятствий для ветра.

В формуле эти особенности учтены в виде табличных коэффициентов:

Конечный этап расчета – определение суммарного силового воздействия на крышу по формуле:

После этого по таблице можно найти значения допустимой длины стропил между опорами и подобрать сечение бруса из древесины хвойных пород определенного сорта.

Технология возведения своими руками

Основная часть расходов для односкатной крыши уйдет на приобретение древесины

На начальном этапе нужно сформировать замысел объекта, изобразить его на эскизе, а уже затем сделать чертеж. На основании составленных схем несложно правильно рассчитать потребность в материалах и оборудовании. Специалисты рекомендуют делать пошаговый и поэтапный план, чтобы не ошибиться с последовательностью монтажа.

Для работы потребуется:

рулетка;
ножовка;
молоток;
киянка;
уровень;
отвес;
шуруповерт;
рубанок;
фреза;
ножницы;
маркер;
степлер.

Расходные материалы (гвозди, шурупы, болты, уголки, пластины) приобретаются на килограммы с запасом до 20%.

Армопояс для односкатной крыши

Односкатная крыша своими руками изготавливается в такой последовательности:

Обустройство армопояса, если строительство ведется на стенах из кирпича или газобетона.
Укладка гидроизоляции.
Монтаж мауэрлата по периметру здания.
Установка стоек и верхней опорной балки.
Выпиливание и закрепление стропил в соответствии с проектом.
Установка промежуточных деталей, предназначенных для придания каркасу прочности и устойчивости — распорок, подпорок, стяжек, ветровых досок.
Обустройство реечной или сплошной обрешетки.
Обшивка обрешетки гидроизоляционной пленкой.
Укладка кровельного материала.
Проведение утепления рулонным, плитным, насыпным или напыляемым материалом.
Прикрепление к каркасу мембранной пленки.
Строительство фронтона.

В заключение проводится внутренняя отделка чердачного пространства.

Методика строительства

Пошаговая инструкция с фото по возведению односкатной крыши в бане, основанная на многолетнем опыте профессионалов, выглядит следующим образом:

На начальном этапе возводят стены различной высоты, согласуясь с проектом бани. Для подобной конструкции крыши потребуются более короткие стропила, так что составлять их из нескольких частей не нужно. Такая крыша является достаточно прочной.
Поверх стен укладывают гидроизоляционный слой и закрепляют мауэрлат. Фиксировать этот брус можно как анкерами, так и металлическими шпильками, в зависимости от типа стен.
Далее рассчитывают количество стропил, исходя из расстояния меду ними в 50-80 см, и вырезают шаблон. В каждой из стропильных ног вырезают пазы, которые соединяют с мауэрлатом и фиксируют саморезами, гвоздями или накладками.
Между стропилами крепятся рейки контр-обрешетки, которую укрывают слоем гидроизоляционной пленки, зафиксированной скобами. Такая обрешетка создает зазор между стропилами и пленкой, чтобы избежать попадания влаги или конденсата на древесину.
На гидроизоляцию перпендикулярно стропилам крепится обрешетка для распределения веса кровельного материала по всей плоскости крыши. Если материал легкий, используют рейки, прибивая их с зазором в 15-20 см. А вот для тяжелых или неспособных сохранять форму кровельных материалов используют сплошную обрешетку из влагостойкой фанеры.
Последним этапом работ будет обшивка кровли. Начинают крепление листов материала сверху вниз, укладывая их с нахлестом в 10-15 см. В качестве крепежных элементов используют саморезы с каучуковыми шляпками, чтобы в отверстия не попадала влага. Как вариант, можно взять резиновые накладки и обычные саморезы.

Надеемся, что информация в данной статье станет для вас полезной, а баня, возведенная своими руками, порадует теплом, уютом и приятной обстановкой.

Преимущества односкатной крыши

Возведение односкатных покрытий хорошо оправдывает себя при дефиците стропил, а также других строительных материалов, в случае, когда ремонтный бюджет ограничен.
Такая крыша идеальна в случае, если на местности преобладают постоянные ветра одного направления.
Если хотя бы 2 причины из 3 характерны для постройки вашей крыши – односкатка будет наиболее оптимальным выбором.Среди основных преимуществ односкатной крыши можно выделить:

Надежность, простота на этапе проектирования и на этапе воплощения проекта. Провести расчет несущей нагрузки и подсчитать необходимые материалы можно без обращения к профессиональным проектировщикам.
В сравнении с двускатной крышей, затраты на материал для крыши с 1 скатом уменьшаются на треть. Максимальная экономия при постройке будет на деревянных стропилах, шумо- и гидроизоляции. Причем экономия эта нисколько не хуже в плане надежности.
Особенности постройки односкатной крыши существенно облегчают будущий ремонт и дают больше возможностей для обустройства чердака.
Кровли других типов сооружаются в разы дольше.
При затяжных ветрах одного направления кровля с 1 скатом – лучшее решение. Но оно воплощается лишь при правильной ориентировке относительно ветра.

Особенности: плюсы и минусы

Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания. Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

К преимуществам также относят:

Небольшая нагрузка на несущие конструкции из-за сравнительно небольшого веса.
Наименьший расход строительных материалов по сравнению с другими видами крыш.
Скромные финансовые затраты.
Простой и быстрый способ возведения, доступный для выполнения своими руками.
Не существует ограничений в выборе кровельных материалов и системе стропил.
Доступное планирование и монтаж систем водостока и дымоходов.

Гармоничный красивый проект требует соблюдения многих условий, иногда в ущерб функциональным потребностям.

Недостатков меньше, чем преимуществ, но все же, они есть.

Для обустройства жилого пространства мансарды требуется значительная ширина дома и высокий угол наклона кровли.
Низкий скос может стать причиной слабой теплоизоляции.
Требуется усиленная водосточная конструкция с более широким диаметром труб, так как вся вода стекает в одном направлении. Рекомендованы металлические системы с закреплением кронштейнов на расстоянии не менее 40 см.
При наклоне меньше 45 градусов, чтобы снизить нагрузку, зимой придется постоянно очищать крышу от снега.

Утепление дома, имеющего односкатную крышу

В настоящее время вместо цементно-стружечного шлака и глинобетона начали активно использовать такой утеплитель как УРСА, имеющий стекловолокнистую основу. Использование таких утеплительных плит позволит сэкономить значительные финансовые средства, при этом монтаж будет максимально простым.

Работы по утеплению будут таковыми:

Первый слой укладывают под гидро- и пароизоляцию – это даст отличную вентиляцию и сухость.
Под скатом организуют пароизоляцию, в особенности, если потолок будет подшиваться гипсокартоном, или они будут натяжными.
Если планируется под крышей создать жилое помещение, не помешает в качестве теплоизоляции использовать пеноизол – он защитит комнату от влаги внутри и снаружи.
В местах горизонтальных перекрытий теплоизоляцию нужно укладывать с наименьшей плотностью.

Преимущества и недостатки крыши с такими конструктивными особенностями

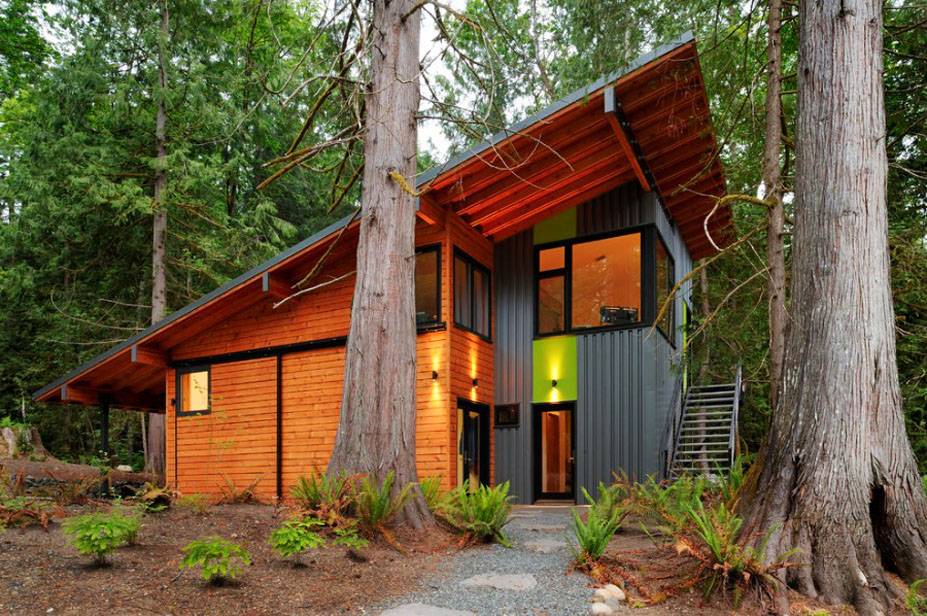

Крыша односкатная

Сначала перечислим достоинства:

Небольшое количество используемых материалов, а, следовательно, и маленькая масса, что снижает нагрузку на основание.
Широкие возможности выбор угла, под которым будет обустраиваться скат воды: от 3 до 45 градусов.
Можно использовать практически любой кровельный материал, что оказывает положительное влияние как на экономичный аспект, так и на возможность сооружения здания в соответствии с эстетическими предпочтениями.
При правильном выборе угла наклона для определенного региона кровля дома будет отлично противостоять ветру и снежной массе.

Но, как и другие конструкции, такая кровля обладает некоторыми недостатками:

При сооружении дома в местности, для которой характерно наличие сильных ветров, должно проводится утепление поверхности крыши, а также стен, постоянно находящихся под воздействием ветра.
Особенности такого чердака подразумевают отсутствие возможности обустройства мансарды и минимальное пространство для хранения вещей.

Составляющие односкатной кровли

Также нужно учитывать, что при больших количествах снежной массы на поверхности односкатной крыши (особенно, если был выбран неправильный кровельный материал) придется счищать снег, дабы предотвратить неприятные последствия.

Конструктивные особенности

При возведении крыши важно соблюсти баланс между ветровой и снеговой нагрузкой, который определяется выбранным углом наклона ската. В случае большого угла наклона снег на кровле не будет скапливаться, но возрастёт ветровая нагрузка, а значит, понадобится упрочнение стропильной группы

Строительство односкатной крыши своими руками требует знания конструктивных особенностей этого вида кровли.

Если строение сложено из кирпича, камня или бетона, нужно заранее позаботиться о замурованном, закладном крепеже для мауэрлата, на который в дальнейшем будут опираться стропила и горизонтальные балки.

Количество и длина элементов односкатной крыши зависят от габаритов здания и материалов, из которых оно построено. Деревянному сооружению не требуется мауэрлат, потому что его функцию берёт на себя верхний брус сооружения. Также горизонтальные балки при длинных стропилах нужны для создания опоры для подстропильных ног и чтобы разгрузить стены от распирающего воздействия веса крыши.

Элементы

Односкатная кровля состоит из следующих основных элементов:

мауэрлат, прочно закреплённый на стенах опорный брус, на который монтируются стропила и стягивающие горизонтальные брусья;
при необходимости ставится затяжка (горизонтальный брус), она снимает излишнюю нагрузку со стен сооружения;
стропила соединяют противоположные стены и задают угол наклона ската;
подстропильные ноги и схватки предназначены для придания прочности стропилам на больших пролётах, представляют собой жёсткую треугольную конструкцию;
обрешётка служит основой для кровельного материала;
паро- и гидроизоляция;
утеплитель, который желательно укладывать в два слоя в шахматном порядке, для устранения мостиков холода;
кровельный материал.

При постройке простого сарая можно исключить ряд перечисленных элементов, но при возведении крыши тёплого гаража или пристроек, а особенно жилого дома, все составляющие имеют большое значение.

Особое внимание следует уделить организации вентиляции подкровельного пространства

Необходимый инструмент

Для продуктивной работы вам понадобятся спецодежда, электроинструмент и приспособления, которые должны быть исправными и наточенными, а именно:

электродрель со свёрлами — для крепления мауэрлата, стропил, балок и вспомогательных элементов;
пильный инструмент — для раскроя материала и врезки в местах соединения;
шуруповерт с битами— для закрепления деталей, обрешётки и кровли;
электроножницы — для кровельного материала (или же нож);
строительный степлер — для монтажа гидро- и пароизоляции;
уровень и строительная рулетка — для разметки и проверки горизонтальности при монтаже, а также маркер;
молоток, гвозди, саморезы и перфорированный уголок — для фиксации элементов при сборке;
шнур и угольник.

Теперь можно перейти к расчёту и выбору материалов и пошаговой сборке односкатной крыши.

Минусы односкатной крыши:

Крыша с одним скатом требует более серьёзного утепления, чем двускатная, так как под ней не такое большое пространство, которое создает воздушную прослойку. Без обустройства надежной термоизоляции в летние месяцы чердачное помещение будет сильно нагреваться, а в зимние —выхолаживаться, и в том, и в другом случае передавая температуру в дом. Однако, если правильно рассчитать и провести монтаж всех элементов, то этого недостатка можно избежать.
Если же перекрытие делать сразу под крышей, устроенной под маленьким углом, то дом лишается не только верхней воздушной прослойки, но и чердака, а значит, возможности устроить дополнительную комнату — это можно считать вторым недостатком конструкции. Но, если чердачное помещение спланировать несколько иначе, то и с этим недостатком можно справиться.
Не существует ограничений в выборе кровельных материалов и системе стропил.
Доступное планирование и монтаж систем водостока и дымоходов.

Описание стропильной системы

Надо помнить, что двух полностью одинаковых стропильных систем не бывает, каждая имеет свои особенности. При одинаковой длине и ширине гаража для стропилин можно применять одну доску 50×150 мм или две 25×150 мм, пиломатериалы могут быть цельными длиной 6 м, но есть возможность наращивания двух более коротких досок. Стропилины могут просто провисать или иметь дополнительные упоры или раскосы. Окончательное решение принимается опытным мастером на основе личного практического опыта. Прочные целые стропилины можно не усиливать распорками, а тонкие или наращенные без таких элементов не могут обойтись. Подпорки можно ставить по центру крыши или по ее углам.

Варианты устройства односкатной крыша пристроенного гаража

Альтернативная технология устройства стропильной системы односкатной крыши

Крыша дома своими руками: порядок возведения кровли

Крыша двухскатная может иметь различную конструкцию. Рассмотрим наиболее простую реализацию.

Укладка мауэрлата

Как сделать крышу: укладка мауэрлата

По верхнему краю стен укладываем мауэрлат – основу для каркаса крыши. Мауэрлат делается из бруса сечением 100х100 мм или 150х150 мм. К деревянным стенам брус крепится гвоздями, болтами или скобами.

В каменных стенах крепления в идее анкеров или стержней с резьбой предусматриваются еще во время их возведения. Отдельные деревянные бруски в каменной кладке – не самый лучший вариант для крепления мауэрлата. В крайнем случае – деревянные вкладыши нужно продублировать крепежными скобами или металлическими накладками, стягивающими мауэрлат и каменное основание.

Чтобы крыша дома не оказалась снесена сильным ветром, стержни или анкера должны быть не менее 10 мм в диаметре. Между каменной кладкой и мауэрлатом укладывается слой гидроизоляции – рубероида или другого прочного материала.

Монтаж конькового бруса

Как сделать крышу: монтаж конькового бруса

Устанавливаем коньковый брус на фронтоны строения. Это позволит собирать скелет крыши прямо на месте. Установка стропил двухскатной крыши своими руками может производиться даже в одиночку. Стропила поочередно укладываются от конька к мауэрлату, скрепляются вверху между собой, обрезаются по месту и прикрепляются к коньку. Конструкция с несущим коньковым брусом позволяет собрать крышу своими руками самостоятельно или с одним помощником. Свес – часть кровли, выходящая за пределы стен строения, образуется за счет выступающих частей стропильных ног или дополнительных удлиняющих досок – кобылок. Доски для них должны выдерживать вес свисающей части кровли и водосточного желоба, наполненного водой.

Если в конструкции здания капитальные фронтоны не предусмотрены, стропила нужно будет соединять между собой на земле и подавать на крышу уже в виде готовых стропильных углов. При этом их установка потребует скоординированного действия нескольких человек. Верхняя часть стропил скрепляется коньком, который подбивается снизу.

Как сделать крышу: конек под стропилами

В зависимости от конструкции крыши для крепления могут использоваться гвозди, металлические накладки, уголки или шпильки. Конструкция таких стропил обычно включает поперечную стяжку – ригель, и все необходимые зарезы и подпилы. С земли готовые стропильные конструкции подают по наклонным доскам при помощи веревок или лебедки. Местоположение стропильных ног размечается заранее на мауэрлате и коньке с учетом выбранного шага.

Как сделать крышу дома: установка обрешетки

Для увеличения жесткости конструкции и уменьшения распорного усилия нагрузки на стены стропила связывают затяжками. При построении крыши своими руками проще всего использовать длинные доски или наборные брусья.

Крыша двухскатная: пароизоляция

После монтажа каркаса устанавливается обрешетка. При этом руководствуются правилом: под жесткую кровлю шаг обрешетки должен соответствовать размерам кровельных листов, а для кровли из мягких материалов потребуется сплошное основание.
По внутренней части стропил натягивается пароизоляционная мембрана. Она защищает внутреннее пространство дома от атмосферной влажности. Поверх пароизоляции укладывается утеплитель, а на него – паропроницаемая гидроизоляция.
Многочисленные поры такой мембраны непроницаемы для воды, но пропускают водяной пар, благодаря чему утеплитель «дышит» и не страдает от конденсата. Двускатная крыша фото которой приведено в этом разделе, обеспечивает минимальные утечки внутреннего тепла.

На свесах крыши монтируются желоба и другие элементы водостока. Окончательным этапом постройки является настилание кровли и уплотнение всех технологических зазоров и щелей. После этого монтаж крыши считается завершенным.

Крыша двухскатная: как крепить водосток

Устройство односкатной крыши своими руками – пошаговое руководство
