Обвязка свайно-винтового фундамента: брусом, доской, швеллером, уголком

Виды обвязки

Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.

Существуют следующие виды:

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

Простота обработки, доступность материала.
Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
Пожарная опасность древесины.
Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Металлический ростверк

Обвязка металлом требует использования сварных работ.

С точки зрения монтажа она обладает заметными преимуществами:

Высокая скорость соединения.
Прочность, устойчивость ко всем возможным нагрузкам.
Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.

Наряду с достоинствами, металлическая обвязка обладает недостатками:

Склонность металла к коррозии.
Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.

Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.

Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.

Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.

Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.

ВАЖНО!

Для увеличения прочности металлической обвязки рекомендуется использовать дополнительные болтовые соединения.

Бетонная

Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.

Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.

При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.

Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.

Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.

Достоинствами такой конструкции являются:

Обеспечение максимальной несущей способности системы.
Независимость от климатических или погодных условий.
Относительно низкая потребность в периодическом обслуживании.
Долговечность, надежность материала.

Недостатками бетонных элементов являются:

Сложность создания, необходимость выполнения разных последовательных этапов работ.
Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.

Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат

ОБРАТИТЕ ВНИМАНИЕ!

Для некоторых видов свай нередко используют комбинированный вариант обвязки, при котором сам ростверк выполняет основные несущие функции, а стволы дополнительно соединяются металлическими перемычками. Такая перевязка, в частности, используется для винтовых свай. Она позволяет усилить систему и уменьшает возможности расшатывания или потери сцепления с грунтом.

Как правильно обвязать свайный фундамент | Город свай

Фундамент свайно-винтовой с обвязкой брусом может сочетаться с металлическим швеллером. Обвязка нужна, чтобы правильно зафиксировать свайный фундамент, надежно зафиксировав его в проектном положении. Фундамент свайно-винтовой с обвязкой брусом предотвращает смещение фундамента под воздействием внешних сил.

Правильно обвязанный свайный фундамент позволяет равномерно распределить нагрузку на все сваи. Чтобы узнать чем и как правильно обвязать свайный фундамент или винтовые сваи, нужно провести расчет нужного объема свай для фундамента. Чем их больше, тем меньшим сечением у фундамента свайно-винтового с обвязкой брусом. Также верно и обратное.

Основные типы обвязки свай своими руками

Свайно-винтовой фундамент, с обвязкой брусом или швеллером, обеспечивает прочное основание зданию. Обвязка часто применяется в современном строительстве. Винтовые фундаменты позволяют возводить здания на неустойчивых грунтах. Применение свайно-винтовых фундаментов можно посоветовать на этапе возведения новой постройки или для укрепления готового фундамента. Дополнительное применение свайно-винтовых конструкций поможет в ремонте или реконструкции частного дома, при повышении веса здания.

Для проведения работы своими руками, понадобятся следующие материалы и инструменты:

брус;
швеллер;
уровень;
сварочный аппарат;
закладные шпильки;
электропила.

Для удержания свай в пазах, необходимо надежно их укрепить. В частном строительстве домов обвязку делают брусом, укрепленным швеллером. Для правильной обвязки свайного фундамента, это требование не является обязательным. Сверху на сваи можно прикрепить специальные оголовки. Но если высота винтовых свай более 60 см, то сделать их обвязку необходимо.

Советы по выполнению обвязки свай брусом

Обвязка свайно-винтового фундамента деревянным брусом оптимально подходит для деревянных конструкций

При этом важно тщательно выровнять все опоры, чтобы предотвратить перекосы бруса. Также допустимо выравнивать конструкцию пропилом на необходимую глубину в местах соединения

Для состыковки брусков, на них выполняются распилы, чтобы сложить их под прямым углом, а затем скрепить джутом

Для состыковки брусков, на них выполняются распилы, чтобы сложить их под прямым углом, а затем скрепить джутом.

Такую работу выполняют одновременно несколько человек, в одиночку провести состыковку не выйдет. Для увеличения срока службы фундамента брус, как и металлические элементы, обрабатывают антисептиком. В данном случае, он предотвращает гниение. Также, между брусьями рекомендуется уложить прокладки из рубероида.

При возведении деревянного сруба, роль обвязки играют его нижние балки. Если при проведении работ на бруске появилась трещина, он нуждается в замене. Качество каждого бруса влияет на прочность конструкции в целом.

Метод связки профилированной трубой

Профилированная труба имеет строение, схожее со швеллером, но по степени прочности она ему сильно уступает.

Это происходит из-за менее прочного металла, применяемого для изготовления профильной трубы, меньшей толщины стенок и прочих особенностей материала. Для достижения максимальной прочности угловые соединения производятся внахлест или внакладку.

Как вариант, производится подрезка концов под 45°, сварка с последующим укреплением стыка косым уголком на болтовые соединения.

Порядок действий:

Подрезка свай, установка оголовков.
Укладка балок по внешнему периметру, соединение углов.
Укладка внутренних балок, сварка с внешними элементами.
Обвязка остальных опор для получения максимальной жесткости.
Нанесение слоя защитного антикоррозийного покрытия.

ВАЖНО!

По возможности, все соединения усиливаются металлическими «косынками», установленными на болтовые соединения.

Одинарная обвязка

Наиболее распространенный вариант формирования деревянной обвязки – укладка поверх свай единственного ряда бруса. Этого достаточно для создания прочного основания, что к тому же позволяет экономить на стройматериалах.

Одинарная нижняя обвязка применяется при сочетании следующих условий:

Сравнительно легкого веса стен.
Каркасной технологии строительства.
Высоты дома не более 1-2 этажей.

Подбор материала

В основе обвязки берется брус сечением 20х15 или 20х20 см. При этом к его качеству предъявляются следующие требования:

Влажность не выше 15-20%.
Отсутствие повреждений – трещин, дефектов, гнили.
Соответствие размера будущей нагрузке.

Ввиду того, что обвязочный ряд находится в самой нижней части сооружения, на него будет постоянно воздействовать сырость, которую в той или иной степени содержит грунт. Поэтому предпочтение лучше отдавать хвойным породам, в идеале лиственнице.

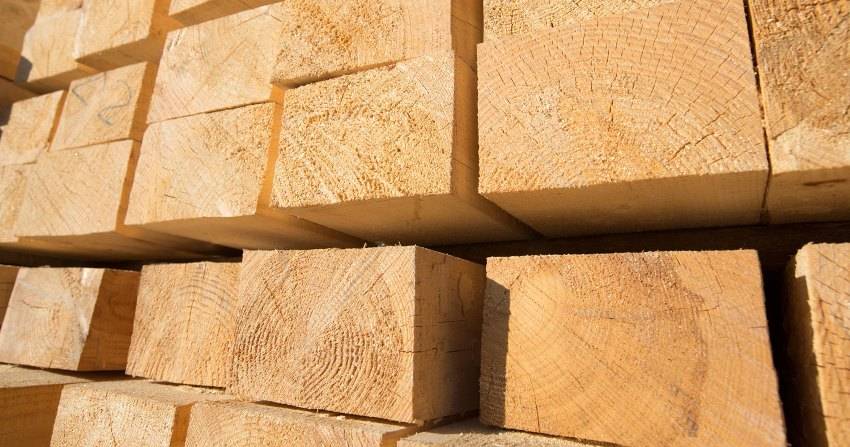

Брус для обвязки

Брус или доска: что лучше

Как альтернатива брусу, для формирования ростверка нередко используется доска 50х200 мм. При этом чтобы создать опорную балку, берется 3 таких доски, располагаемых пакетным способом – со смещением по краям на ширину. Их крепление осуществляется на гвозди и саморезы.

Преимущества по сравнению с классическими венцами:

Более легкий монтаж, особенно когда работы приходится делать одному человеку.
Высокая прочность соединения в углах – благодаря смещению досок.
Практически отсутствует усыхание и искривление.

Однако по сравнению с «пакетом» брус все же представляет собой единую структуру. При его использовании меньше промежуточных операций – по сборке и обработке.

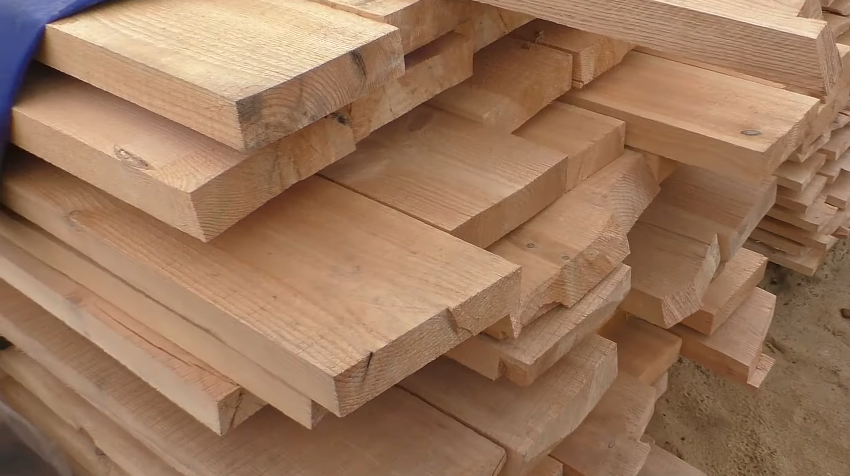

Доска также используется для создания обвязки

Установка оголовков

Прежде чем начинать обустраивать обвязку из бруса, нужно правильно подготовить оголовки. Это металлические пластины квадратной формы, венчающие сваи. Они выполняются функцию опоры и фиксируют ростверк.

Подготавливаются они следующим образом:

По размеру подбираются так, чтобы ширина была на 5 см больше самого бруса. Например, для заготовки 20х20 см, пластина должна быть 25х25 см.
Если свая металлическая, пластинка просто приваривается к ее верхнему обрезу. К ж/б-варианту она может прикручивать к шпилькам, забетонированными в массу.
Высверливаются отверстия под крепление балки монтажными метизами.
Поверхность оголовка, непосредственно контактируемая с деревом, покрывается слоем гидроизоляции. Применяется битум, стеклоизол или рубероид.

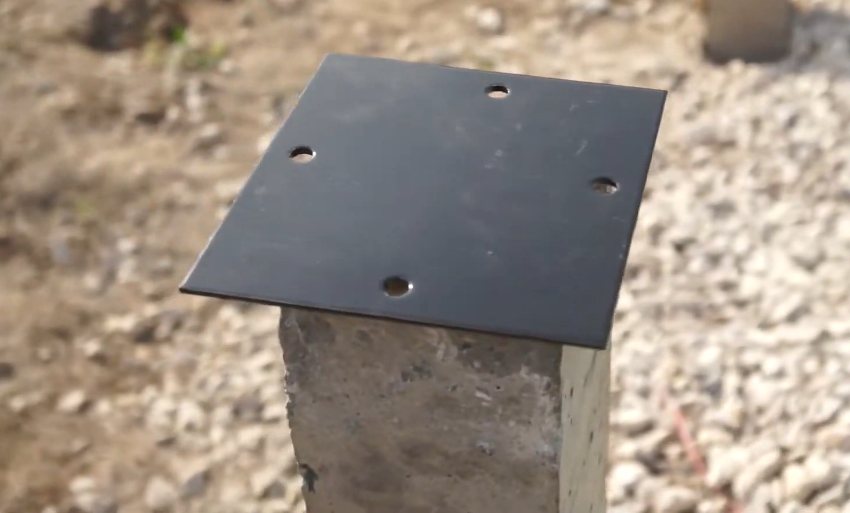

Оголовок на бетонной свае

Укладка и фиксация бруса

Прежде чем приступать к непосредственной сборке ростверка, все элементы требуется подготовить – подогнать по размеру, выпилить места стыковки и просверлить монтажные отверстия, обработать спецсредствами и просушить. Далее укладка осуществляется по следующему алгоритму:

Сборка начинается с одного из основных углов.
Брусья соединяются в пазы и выверяются под углом 90.
К оголовку балки фиксируются на болты, а между собой – с помощью саморезов, скоб, пластин, уголков – в зависимости от условий.
Сперва выполняется сборка ростверка по периметру, а затем по врезкам – на местах внутренних перегородок.
После каждого соединения, прежде чем элементы обвязки будут зафиксированы, углы проверяются на соответствие плану.

Чтобы исключить образование коридоров холода, в стыки брусков закладывается джутовая лента.

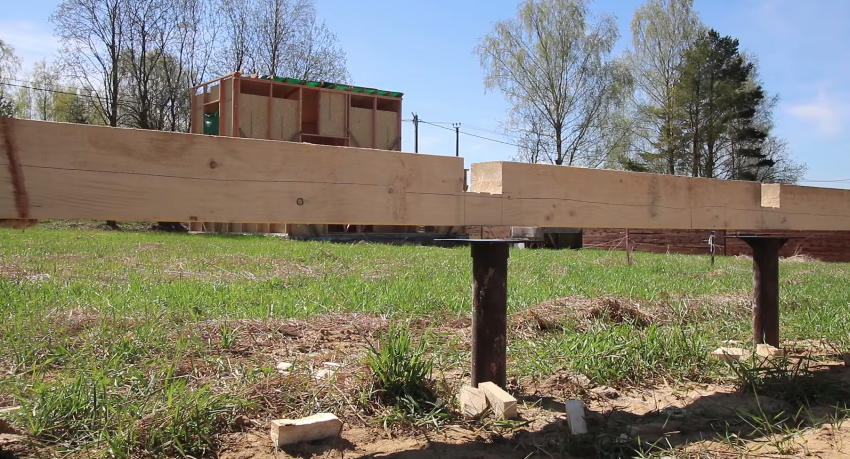

Укладка бруса на сваи

Проверка горизонтального уровня

Когда элементы закреплены, требуется выполнить проверку сторон ростверка на соответствие горизонтальному уровню. Для этой цели используется обычный строительный измерительный уровень.

Допустимым считается перепад по высоте между противоположными сторонами или углами по диагонали не более 5 мм. Более серьезные отклонения могут повлиять на устойчивость возводимой конструкции. Поэтому в ходе последующего строительства должны вводиться соответствующие корректировки.

Обработка обвязки

Необходимость финишной обработки ростверка обусловлена его условиями эксплуатации. Делая дом по каркасной технологии на точечных опорах, нельзя забывать, что обвязка как раз и выступает фундаментом по отношению ко всему сооружению. А если учесть, что древесина хорошо насыщается влагой, то тем более необходима преграда на пути ее перехода к материалу стен.

Поэтому по завершении сборки брусовая конструкция сначала обмазывается битумной пропиткой, а затем поверх накладывается слой рулонной гидроизоляции. Только после этого можно продолжать возведение постройки.

В видео один из способов создания обвязки свайного фундамента с помощью досок:

Обвязка брусом

Ростверк из бруса применяется, когда запланирован каркасный или брусовой дом. При этом обвязка может быть выполнена самостоятельно силами пары человек

Не стоит забывать, что следует обратить внимание на прочность выбранной древесины. Лучше, если это будет дуб, лиственница или кедр – это наиболее крепкие и устойчивые к внешним воздействиям породы

Работы проводятся в следующем порядке:

брус монтируется на оголовки, которые перед монтажом обрабатываются антисептическими пропитками – деревянные детали должны полностью высохнуть;
на них после установки свай наваривают стальные площадки толщиной 4 мм с размером 20х20 см, для фиксации бруса делаются отверстия диаметром 8-10 мм;
затем сварочные швы и оголовки покрывают нитрокраской или антикоррозийными средствами;
на металлические площадки укладывают бикрост или рубероид;
первый венец – ряд из бруса укладывают на них, торцы кладутся лапа в лапу;
с помощью измерительной ленты проверяется точность геометрии сооружения, после чего брус фиксируется к сваям с площадками шурупами длиной 150 мм и диаметром 8-10 мм, дополнительно можно провести крепёж болтами, просверлив брусья насквозь.

Доской

Если будущий дом планируется делать каркасным, или это будет сруб, то обвязка свайного фундамента пакетом досок используется в большинстве вариантов. Для обвязки используют следующие виды деревьев:

Ель;
Кедр;
Сосна;
Лиственница.

Следует сразу обратить внимание на преимущества использования в качестве ростверка доски:

Не деформируется и не трескается, в отличие от бруса. Массивное сечение последнего нередко приводит к появлению трещин в процессе монтажа;
Брусья сложно соединить в одну длинную балку;
Вес готового бруса значительный и для его перемещения, установки и корректировки положения нужно больше рабочих. Доски легче, балка собирается непосредственно на месте монтажа. Потому количество рабочих рук не увеличивается;
Доски не нуждаются в предварительной сушке;
Балка, собранная из отдельных досок способна выдержать вес больше, чем брус той же толщины.

Существует два способа обвязки доской:

В полдерева. Каждая доска промазывается клеем и соединяется с другой доской. Затем готовую балку дополнительно скрепляют саморезами и гвоздями. Если используются тонкие доски, то между ними прокладывают дополнительно фанерные листы. Готовую балку ставят на ребро и шурупами крепят к площадке.
Елочка. Предварительно обвязка разделяется на три контура: средний, внешний, внутренний. Сборка происходит поочередная, как и крепление.

Обвязка деревянным брусом

Обвязка винтовых свай с помощью бруса является популярной благодаря простоте обработки, доступности и универсальности материала. Ростверк такого типа также позволяет повысить несущую способность фундамента и подходит для деревянных и каркасных домов, дач, летних построек и бань.

Основные этапы строительства деревянного ростверка включают в себя:

покрытие древесины специальным антисептическим составом для повышения устойчивости к внешним факторам среды;
нанесение битумного гидроизоляционного слоя с целью придания деревянной опоре водоотталкивающих свойств;
горизонтальное выравнивание лопастных труб;
установка оголовков;
выпиливание на стыках углублений между бревнами для плотного соединения каркаса;
установка рамы по контуру сооружения;
уплотнение стыков жгутами;
выравнивание рамы и тщательная проверка углов;
фиксация оголовков самонарезающими шурупами.

Для строительства деревянной обвязки чаще всего используются хвойные породы деревьев – сосна, лиственница, ель, прошедшие атмосферную сушку. Она позволяет снизить риск деформации древесины во время ее эксплуатации.

Использование швеллера для обвязки

Одно из актуальных предложений — обвязка винтовых свай швеллером. Это хорошее решение, когда речь идет об:

Обустройстве действительно массивной конструкции на слабой почвеУчастков с перепадами высот основания в 100 см. и больше;Иных случаев, когда требуется по-настоящему мощное усиление основания.

Основные способы обустройства обвязки швеллером

Методы использования швеллера для обвязки также различные. Приваривание можно осуществить:

Внакладку.

С самой длинной (внешней) стороны по всему периметру конструкции приваривается швеллер. Соединив друг с другом каждую внешнюю сваю основания, необходимо установить поперечные отрезки. После чего приварить их к продольным отрезкам.

Выполненная таким образом правильная обвязка винтовых свай гарантирует высокую прочность и надежность фундамента даже в случае с песком или насыпным грунтом;Крестом. Верхушку одного отрезка необходимо приварить к верхней части первой сваи, нижнюю часть того же отрезка – к нижней части второй сваи. Если говорить проще, у вас должен получиться своеобразный зигзаг, надежно соединяющий все сваи друг с другом.

4 thoughts on “ Обвязка винтовых свай ”

Нужно обвязать с-в. фундамент проф. трубой. Размер 4 на 8,5м. Нижняя точка 40см от земли, верхняя 80см. Достаточно обвязки в один уровень или надо в два ( сверху и снизу) по длинной стороне, а по короткой в один уровень?

Установка деревянного ростверка выполняется иначе, чем обвязка винтовых свай швеллером или бетонной лентой. Но в любом случае до начала укладки конструктивных элементов следует убедиться в том, что верхний срез всех установленных свайных труб находится на одном уровне. Далее на столбы навариваются опорные оголовки, представляющие собой металлические пластины. На этом общие этапы работ заканчиваются.

В чем иначе? В любых случаях с обвязкой или без сваи всегда устанавливаются в одном горизонтальном уровне. Деревянный брус или балки установленные на сваи не являются ростверком, это обыкновенный столбчатый фундамент.

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при монтаже свайно-винтового фундамента для бани. Процесс проектирования и расчетов опустим, перейдем сразу к практическим действиям.

Работа ведется поэтапно, выполняются следующие операции:

Подготовка

Участок освобождают от лишних предметов, растений и прочих помех. Необходимо обеспечить пути подхода для техники, если планируется механическая установка свай. Приобретение и доставка на участок необходимого количества стволов нужного размера.

Понадобятся следующие материалы и инструменты:

Лопата.
Рулетка.
Металлический лом и два отрезка трубы по 1,5-2 м, внутрь которой этот лом входит свободно, но без лишнего люфта.
Болгарка с отрезным кругом.
Сварочный аппарат с электродами.
Оголовки для используемого размера свай.
Цемент и песок для изготовления бетона.
Колышки для разметки.
Лазерный уровень.
Покрытие для металлических деталей, защита сварных швов.
Швеллер, двутавр, рельс для обвязки.

Разметка

С помощью колышков отмечаются места установки свай согласно проектных данных. Начинать разметку следует с углов, сразу же проверяя равенство диагоналей. Пока они не будут выровнены, продолжать разметку нельзя.

Точки монтажа свай отмечаются колышками. После отметки углов переходят к промежуточным сваям и размечают их положение. Затем с помощью лопаты и личной бодрости в этих точках выкапывают небольшие углубления глубиной до 30 см и шириной, равной диаметру лопастей.

Это позволит сваям легче входить в грунт и обеспечить меньшее отклонение от вертикали.

Погружение

Завинчивание свай производится по определенной схеме. Это делается для того, чтобы уже установленные стволы не стали помехой для других опор

В особенности это важно при монтаже машинным способом, где техника должна подойти вплотную к точке погружения

Обычно начинают с центра и движутся последовательно к краям по спирали или змейкой.

При погружении свай необходимо постоянно контролировать вертикаль

В особенности важно делать это на начальном этапе, когда ствол достаточно свободно раскачивается и может быть установлен с перекосом

Выкручивать сваю назад для выравнивания нельзя, второй раз в эту точку ее устанавливать запрещается из-за нарушения прочности грунта после контакта с лопастями. Все исправления делаются на первых порах, когда ствол погружен на незначительную глубину.

Обрезка, обвязка, заливка бетоном

После установки всех свай производится обрезка. Устанавливается лазерный уровень, отмечающий горизонтальную плоскость на нужной высоте, на поверхности свай мелом или белым маркером отмечаются линии реза.

Болгаркой с отрезным кругом отрезают лишние куски трубы.

После этого выполняют обвязку. Все сваи соединяются между собой в продольном и поперечном направлении при помощи сварки. Используются отрезанные по размеру куски швеллера, двутавра или иного вида металлопроката.

После соединения свай в единую систему следует сразу же покрасить все участки сварки защитным слоем краски, кузбасслака или иного материала.

Затем внутреннюю полость свай заливают бетоном. Это дает стволам дополнительную жесткость и устойчивость к боковым нагрузкам пучения. Необходимо пользоваться плотными марками, начиная от М200 и выше.

На заполненные сваи устанавливаются и фиксируются оголовки, образующие площадки для установки ростверка и промежуточных (внутренних) опор.

Ростверк

Для бани обычно используют деревянный брус сечением 150 : 200 или 200 : 200 мм. Балки укладывают на площадки оголовков, предварительно подложив на металл двойной слой рубероида. Углы соединяют вполдерева.

Тщательно проверяют равенство диагоналей, выравнивают балки по осям, после чего закрепляют их на оголовках, используя специально созданные монтажные отверстия. Деревянные балки сразу же следует покрыть гидроизоляционным материалом для защиты от влаги.

Варианты обвязки

Обвязка свай брусом

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
На сваи монтируют оголовки.
Выполняют гидроизоляцию материала.
На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.
Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

Столбы свай выставляют на один уровень.
Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.
Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Особенности процедуры

От того, насколько правильно выполнена обвязка, зависит надежность всей конструкции. Поэтому для создания такого основания обязательно выполняется нижняя обвязка, которая соединяет фундамент, стены и лаги пола

Также без нее не получится создать ровную площадку, что важно при создании правильной нагрузки

Поэтому в процессе монтажа нужно придерживаться следующих рекомендаций:

предварительно уложить на элементы фундамента гидроизоляционный материал (это может быть рубероид или более дорогостоящие и долговечные аналоги);
убедиться в том, что доска хорошо откалибрована, все ее стороны ровные (все элементы обвязки нужно тщательно подбирать по размеру);
обработать обвязочный материал антисептическим составом;
следить за тем, чтобы обвязка выполнялась в строго горизонтальной плоскости (это исключит неравномерные нагрузки).

Когда применяется?

Обвязка представляет собой соединительную конструкцию, без которой, площадь опоры на почву будет значительно ниже. Использование дерева или металла в качестве обвязочного материала позволяет защищать подполье от любого воздействия со стороны улицы.

Обвязка необходима для распределения нагрузки. Без нее не обойтись в случае, когда из-за сложного грунта опоры заглубляются не равномерно.

Если не создать единую конструкцию, то через несколько лет могут появиться перекосы, произойдет усадка постройки. Такое может произойти и в случае наличия обвязки, но шансы возникновения проблем значительно снижаются.

Тем не менее, доски в качестве обвязки применяются для наиболее легких строений, чаще для каркасных.

Плюсы и минусы

У обвязки винтового фундамента доской есть ряд преимуществ, если сравнивать с аналогичной обвязкой при помощи бруса:

Доска намного меньше деформируется и не растрескивается. Из-за массивного сечения бруса на нем довольно часто появляются трещины уже на этапе монтажа конструкции.
Доски намного проще соединить в одну линию. Иногда в процессе строительства приходится изготавливать балки длиной более 6 метров. При использовании бруса, такой элемент невозможно поднять.
Работать с доской намного удобнее, так как она обладает меньшим весом. Это позволяет «примерить» конструкцию и откорректировать ее положение.
Доски не требуется предварительно сушить.
Если сравнивать доску и брус одной и той же толщины, то доска способна выдержать больший вес.

Среди минусов обвязки при помощи доски можно выделить недолговечность материала. Хотя многое зависит от конкретной породы дерева. Но даже при этом условии некоторые отдают предпочтение швеллерам (обвязке при помощи металломатериалов).

Порядок монтажа

Обвязка представляет собой опорную конструкцию, закрепленную на сваях фундамента, основой для установки строительного сооружения.

В случае резьбового крепления перед началом монтажа на опоры приваривают стальные площадки для укрепления на них швеллера болтами или клепкой. Более затратный способ — комбинированный.

Общий алгоритм работ выглядит следующим образом:

заливка бетона в сваи;
установка оголовков;
разметка и произведение отверстий для крепежных элементов, срез углов с уклоном в 45 градусов;
монтаж швеллера, его крепление винтами (клепками) и сварочные работы;
антикоррозийная обработка;
после завершения соединений производят грунтовку металлических поверхностей и прокладку гидроизоляционного слоя между основанием и стеной будущей постройки.

Также есть отличия в способах обвязки:

Сваривание швеллера на сваи без оголовков. Полость винтовых колонн заливают бетоном, а швеллер устанавливают стенкой вверх. Соединение на угловых участках производят под углом в 45 градусов.
Сваривание с оголовками. Данный способ позволяет расширить опорную плоскость.
Обвязка путем сварного соединения двух П-образных профилей, поставленных на ребро, укрепленных на пластинах оголовков кольцевым швом. Данный вид обвязки напоминает конструкцию, выполненную с помощью двутавровой балки.
Обвязка швеллером, установленным на ребро, рекомендуемая для легких строительных конструкций.

Технология обвязки брусом

Большинство случаев использования брусовой обвязки относятся к строительству каркасных домов на буронабивных или винтовых сваях.
