Технология обжига кирпича

Создание бизнес-плана для строительства завода по производству облицовочного кирпича способом полусухого прессования

Осуществлять производство кирпича можно в домашних условиях, однако, в ограниченном объеме готовой продукции. Для изготовления кирпича на дому необходим станок, работающий от электросети.

Особенности домашнего производства строительного материала включают наличие источника сырья и необходимого оборудования, тогда вид деятельности будет выгодным и рентабельным. Данный вид производства не требует огромных капиталовложений денежных средств, однако он не способен удовлетворить потребности современного рынка.

Именно поэтому целесообразно составить бизнес-план и организовать работу мини-завода, мощность которого будет составлять 20 млн. единиц продукции.

1. Строительства мини-завода – 114133 000 рублей, а именно:

• научно-исследовательских работ – 2713 000 рублей;
• возведения зданий и сооружений – 7 230 000 рублей;
• покупки технологического оборудования – 47419 000 рублей;
• дополнительного технологического, вспомогательного оборудования – 8007 000 рублей;
• туннельной печи и обжиговых вагонеток – 21 040 000 рублей;
• строительно-монтажных работ – 25126000 рублей;
• прочих работ – 2448000 рублей;
• приобретения оргтехники – 150000 рублей.

2. Разработки месторождения – 19666 тыс. рублей, а именно:

• проектно-изыскательских работ – 408000 рублей;
• свода лесов – 2281000 рублей;
• строительства дорог – 2216000 рублей;
• приобретения строительных вагонов – 1350000 рублей;
• приобретения автотранспорта: автомобиля КамАЗ (10 шт.), экскаватора ЕТ-14, бульдозера Б-170 по 2 шт. – 8773000 рублей.

3. Оборотных средств – 1555000 рублей;

4. общая сумма инвестиций составляет – 135354000 рублей.

Особенности укладки

Кладка шамотного кирпича

Если в промышленном строительстве, например, при возведении плавильных агрегатов для выпуска цветных, черных металлов, этот вопрос не имеет особого значения, так как кладку огнеупорной продукции всегда ведут высококвалифицированные специалисты; то для тех, кто решил самостоятельно уложить данный материал, строя стационарный мангал, барбекю, печь, камин в жилом доме или бане – это крайне важно. После того как заказчиком выбрано место возведения печи – дом, баня; закуплен печной огнеупорный материал, чаще всего исходя из стоимости, приятного желтого цвета, мелкозернистой структуры – это шамотный кирпич, необходимо:

После того как заказчиком выбрано место возведения печи – дом, баня; закуплен печной огнеупорный материал, чаще всего исходя из стоимости, приятного желтого цвета, мелкозернистой структуры – это шамотный кирпич, необходимо:

• Изучить готовые решения/примеры стандартных печей, исходя как из их внешнего вида, так и от размеров, прямо зависящих от площади отапливаемых помещений.
• Произвести выбор, привязку места размещения стационарного мангала, барбекю – по отношению к соседним строениям, с учетом наличия противопожарных разрывов; отопительной печи, камина – по близости к сгораемым конструкциям стен, потолка строительного объекта, учитывая необходимость создания противопожарных разделок и отступок.
• Первый этап работ – это подготовка кирпича, состоящая из отбраковки, раскладки, резки, которую выполняют карборундовыми дисками. При кладке правильно располагать кирпичи отесанной стороной внутрь печи, мангала, а наружу – с неповрежденной поверхностью.

Важнейшим компонентом для грамотной укладки огнеупорного кирпича является кладочный раствор. Фатальной ошибкой может послужить выбор обычных строительных смесей, содержащих цемент, так как они не выдерживают высокотемпературных воздействий, разрушаясь, что называется, на молекулы. Естественно, что печной агрегат, созданный с их применением, долго не простоит, обязательно появятся трещины, разрушения.

Для возведения отопительных агрегатов используют специальный кладочный раствор, являющийся огнеупорным неформованным материалом, затворяемым водой. Он называется мертелем.

В его составе огнеупорная глина, мелкоизмельченный шамотный бой, ряд других компонентов, которые компании производители перед покупателями обычно не раскрывают. Поставка осуществляется как в сухом виде, так в двухкомпонентном состоянии – жидкая смесь на основе глины и сухой порошок.

Можно приобрести готовый мертель, и после тщательного перемешивания, приступить к укладке огнеупорного кирпича, или попробовать сделать его своими руками, для чего понадобится:

• Огнеупорная глина, которую будет необходимо замочить в воде на 1-2 суток.
• После этого ее нужно тщательно перемешать, протереть через металлическое сито.
• Добавить в раствор мелкоизмельченный шамотный песок в пропорции – 1:2 (глина/песок).
• Затем при интенсивном равномерном размешивании добавляется вода до приобретения огнеупорным раствором сметанообразного состояния.

На огнеупорный кирпич самостоятельно полученный мертель наносят шпателем, сначала грунтуя, а затем тонким слоем – до 3 мм, убирая подтеки, тщательно расшивая швы.

Класс кирпича, его марка, толщина стен и шва определяются по технической документации, а при ее отсутствии – на основании универсальных таблиц: «Соотношение толщины стен и необходимого количества материалов»:

Вид кирпича	Толщина стен в кирпичах
0,5 (12 см)	1 (25 см)	1,5 (38 см)	2 (51 см)	2,5 (64 см)
Обычный (250x120x65 см)	Кирпич, шт.	420	400	395	394	392
	Раствор, м3	0,189	0,221	0,234	0,240	0,245
Модулированный (250х120х88 см)	Кирпич, шт.	322	308	296	294	292
	Раствор, м3	0,160	0,200	0,216	0,222	0,227

Для печей и массивных каминов предлагаются следующие критерии по толщине шва:

• 1 категория – 0,5-1 мм;
• 2 категория – до 2-х мм;
• 3 категория – стандарт 3 мм;
• простая – более 3-х мм.

Преимущества

Технология флеш-обжига дает целый ряд преимуществ, среди которых:

• Крепкая стеклянная поверхность. Толщина внешнего слоя кирпича 2-4 мм, что делает его очень крепким. Кирпич сохранит свой привлекательный внешний вид в течение всего периода эксплуатации;
• Долговечность. Помимо устойчивости к атмосферным осадкам, кирпич не боится температурных перепадов и выдерживает любые ветровые нагрузки. При соблюдении технологии монтажа, фасад из кирпича может прослужить 100 и более лет;
• Устойчивость к механическим повреждениям. Кирпич легко выдерживает несильные удары тяжелым предметом. Кроме того, стеклянная поверхность не оставляет на себе следов ударов;
• Отсутствие высолов. Уникальная технология флеш-обжига не допускает появления на поверхности изделия высолов (выхода солей наружу, после чего на поверхности остается белое, несмываемое пятно);
• Уникальный, привлекательный дизайн. Каждый кирпич обладает своим неповторимым оттенком. Это позволяет создать оригинальный дизайн любого сооружения. При этом все оттенки отлично сочетаются друг с другом, что не создает сложностей при подборе кирпичей;
• Оптимальный уровень водопоглощения — надежное сцепление кирпича с раствором для кладки, он не впитает в себя лишнюю влагу и не пересохнет;
• Абсолютная экологическая безопасность. Готовый кирпич безвреден как для окружающей среды, так и для здоровья человека;
• Отличные показатели тепло- и шумоизоляции. Отделка фасада керамическим кирпичом, обработанного флеш-обжигом, улучшает тепло- и шумоизоляцию и снижает необходимость применения дополнительного изолирующего материала;
• Пожаростойкость. Данный вид керамического кирпича отличается особой огнеупорностью благодаря обработке в печи при высокой температуре.

Теплопроводность кирпича

Огнестойкие кирпичи, применяемые для кладки дымоходных каналов и топок, защищают прилегающие конструкции от высокотемпературного воздействия. Для того чтобы достичь этой цели, изделие должно иметь не столь высокую теплопроводность. В зависимости от вида, данный показатель может изменяться. Например, у шамотного кирпича он варьируется в пределах 1,8 – 1,9 Вт/(м*° С), тогда как у динасового – от 1,9 до 1,95 Вт/(м*°С).

Что касается магнезитового, то это значение изменяется у него варьируется от 2,6 до 2,8 Вт/(м*°С). Тогда как у хромомагнезитового – от 2,75 до 2,85 Вт/(м*°С). Таким образом, наименьшая степень теплопроводности свойственна шамотному кирпичу, который и обрел сегодня благодаря этому наиболее широкое распространение в строительстве. Такие изделия способны защитить конструкции здания от внушительных температур. Дополнительной способностью выступает накапливание тепла.

Способность звукоизоляции

Достаточно важная характеристика – ведь никому не хочется слушать через внешние стены шумы, доносящиеся с улицы.У кирпича керамического, неплохо поглощающего звуковые волны, данный параметр определяет СНиП 23-03-2003.Естественно, с пробкой или деревом кирпичу не сравниться, однако по сравнению с бетоном он гораздо лучше приглушает шум.

Так, стена, имеющая толщину в половину кирпича (15 сантиметров), способна забрать до 47 децибелов. Стена в один кирпич (28 сантиметров) приглушит уже 54 децибела, а в два кирпича (53 сантиметра) – 60 децибелов. Кроме того, пустотелые изделия обладают лучшими способностями звукоизоляции, чем полнотелые.

Полусухое прессование

Полусухой способ дает возможность производить кирпичи из малопластичных глиняных смесей. Этот способ обеспечивает двухстороннее прессование. По сравнению с первым способом имеет упрощенную схему, к примеру, он пропускает стадию сушки, или значительно сокращает это время. При изготовлении получаются более точные, прочные и четкие формы и размеры у изделий, гладкая поверхность. Однако водостойкость и прочность у него ниже.

Состав глин, степень обжига влияют на окраску изделия. Нормальный обжиг – получается красный кирпич; слабый – розовый; сильный – темно-красный. Если же были взяты глины, богатые известью, то кирпич приобретает желтый либо розово-желтый цвет.

Для правильно обожженного кирпича: матовая поверхность; не должно быть трещин на лицевых сторонах, внутренних пустот, горбиков; звук ясный и звонкий; однородный излом.
Процесс производства прессованного кирпича видео

Вибропрессованная тротуарная плитка

Ангобированные кирпичи. Как их получают?

Ангобированный кирпич фото

Особенности технологии получения этого кирпича заключаются в том, что цветовая гамма наносится на высушенный сырец. Обжиг осуществляется всего один раз. Покрытие декоративное, но другое. Состав ангоба – белая либо окрашенная красителями глина, которую доводят до консистенции жидкой сметаны. При грамотно выбранной температуре обжига получается ровный слой, непрозрачный, матового цвета. Технологические характеристики офактуренного кирпича соответствуют ГОСТу 7484-78 и отражают все функции лицевого. Широкий спектр цветового выбора позволит реализовать любую идею оформления.

Кирпич из глины

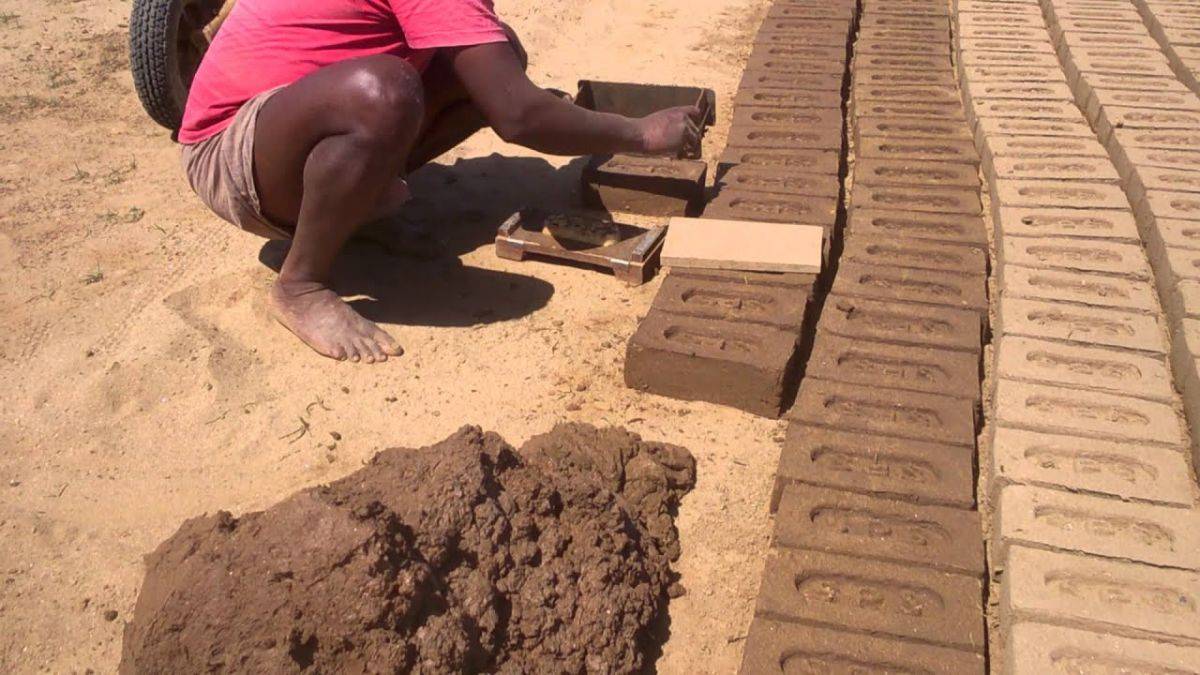

Кирпич из глины, изготовленный своими руками, применяют в основном для небольших построек на участке – бани, гаражи, ограждения и хозпостройки, малые формы ландшафтного дизайна, дорожки и беседки. Глиняные кирпичи различаются по технологии – необожженные кирпичи (сырец) и обожженные. Термообработка кирпича производится в печах, и после обжига глиняный кирпич приобретает специфические насыщенно-терракотовые цвета и ряд качеств. Сырец по цвету напоминает сухую глину. Эксплуатационные характеристики у обожженного и сырцового самодельного кирпича могут значительно отличаться, но вопреки распространенному мнению – вовсе не в пользу обжига. Сырцовые кирпичи, сформованные из качественных глин и высушенные по технологии, по прочности обожженным не уступают. Единственный минус – это отсутствие стабильности сырца в сложных погодных условиях.

Кирпич-сырец популярен отчасти из-за упрощенной технологии, говорят, что с такой работой справится даже ребенок. Формовка кирпичей из глины почти что игровой художественный процесс, особенно в небольших количествах.

Раствор для кирпича

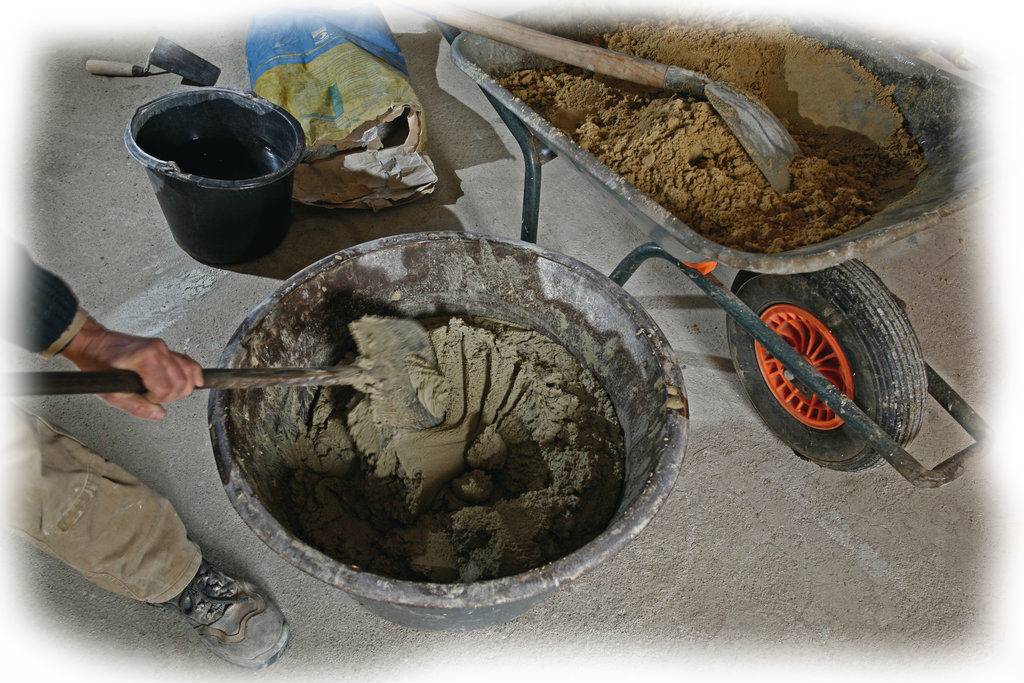

Изготовление раствора без помощи бетономешалки

Основные компоненты для изготовления кирпича – это красная глина и песок, причём песок выступает лишь в качестве вспомогательного компонента уменьшающего жирность глины.

Помимо этих компонентов, в глиняную массу часто добавляют целый ряд дополнительных ингредиентов:

• Шамот, для улучшения термических качеств материала, такой кирпич чаще всего используется при строительстве печей или бань, так как он гораздо лучше удерживает температуру и подолгу не остывает.
• Древесная стружка или мелкая щепа, при обжиге они полностью выгорают, и на их месте остаются воздушные камеры. Которые улучшают характеристики кирпича связанные с теплообменном и сохранением тепла внутри помещения.
• Керамзитная фракция, применяется для экономии раствора и для уменьшения общего веса кирпича.

Все эти компоненты являются вспомогательными, и добавлять их нужно только после того, как выработан чёткий рецепт глиняной массы.

Интересен тот факт, что выработать достойный рецепт можно практически из любой глины, но понадобится не одна неделя экспериментов, проб и ошибок, а чтобы свести их к минимуму, приведём несколько полезных советов:

• Для определения жирности глины, нужно разбавить водой небольшое её количество, скатать шарик и дать ему высохнуть. После нескольких дней самостоятельного высыхания на поверхности не должно быть трещин и сколов, если же они есть, то нужно добавлять песок небольшими порциями и повторять эксперимент.
• Для определения усадочной вязкости, нужно взять небольшой шарик и раскатывать его до того момента, как она начнёт рваться. Чем тоньше в итоге получается колбаска, тем пластичнее глина, и тем меньше будет усадка кирпича.
• Желательно использовать для разведения только очищенную и тёплую воду. В противном случае, кирпич может получиться просоленным и в скором времени на его поверхности образуются трудноудаляемые белые пятна.
• Не допускается использование глины с содержанием большого процента посторонних примесей, таких как палки, щебень или неорганические вкрапления.

Методы производства кирпича

При всем многообразии методов производства керамического кирпича сырьем для него в любом случае служит глина. Способов производства кирпича существует несколько и они могут сильно варьироваться из-за довольно быстрого развития современных технологий.

У всех производителей керамического кирпича не может быть абсолютно одинаковое оборудование, как и в разных регионах исходное сырьё (глина) может довольно сильно различаться. Но в любом случае исходное сырьё должно быть однородно. Основной враг глины в данном случае — повышенное содержание известняка, который при обжиге кирпича-сырца способствует отстрелам на поверхности готового изделия. Основные свойства кирпича керамического в определены ГОСТ 530-2007 и ГОСТ 530-95.

В основу технологии керамики заложена последовательность следующих процессов: добыча сырья, подготовка сырьевой массы, формование изделий, сушка и обжиг. Ниже кратко описаны основные методы производства кирпича.

Метод пластического формования

Метод полусухого прессования

Производство силикатного кирпича Сырьевая смесь, в состав которой входит 90-95% песка, 5-10% молотой негашеной извести и некоторое количество воды, тщательно перемешивается и выдерживается до полного гашения извести. Затем из этой смеси под большим давлением (15-20МПа) прессуют кирпич, который направляют для твердения в автоклавы при давлении 0,9 МПа и температуре 175С. Кирпич твердеет за 8-14ч. Далее кирпич выдерживают 10-15 дней для карбонизации, в результате чего повышается его прочность и водостойкость.

Производство шамотного кирпича Шамотный кирпич изготавливают путем обжига спрессованного шамота – порошка и обожженной размолотой огнеупорной глины при температуре 1650 градусов. Шамот – зернистый (0,14…2мм) материал, получаемый измельчением предварительно обожженной до температуры спекания глины. Его можно заменить измельченным браком керамических изделий.

Пример видео по производству кирпича:

https://youtube.com/watch?v=HrJ-oXlbD5U

https://youtube.com/watch?v=xy2fS3cDdm8

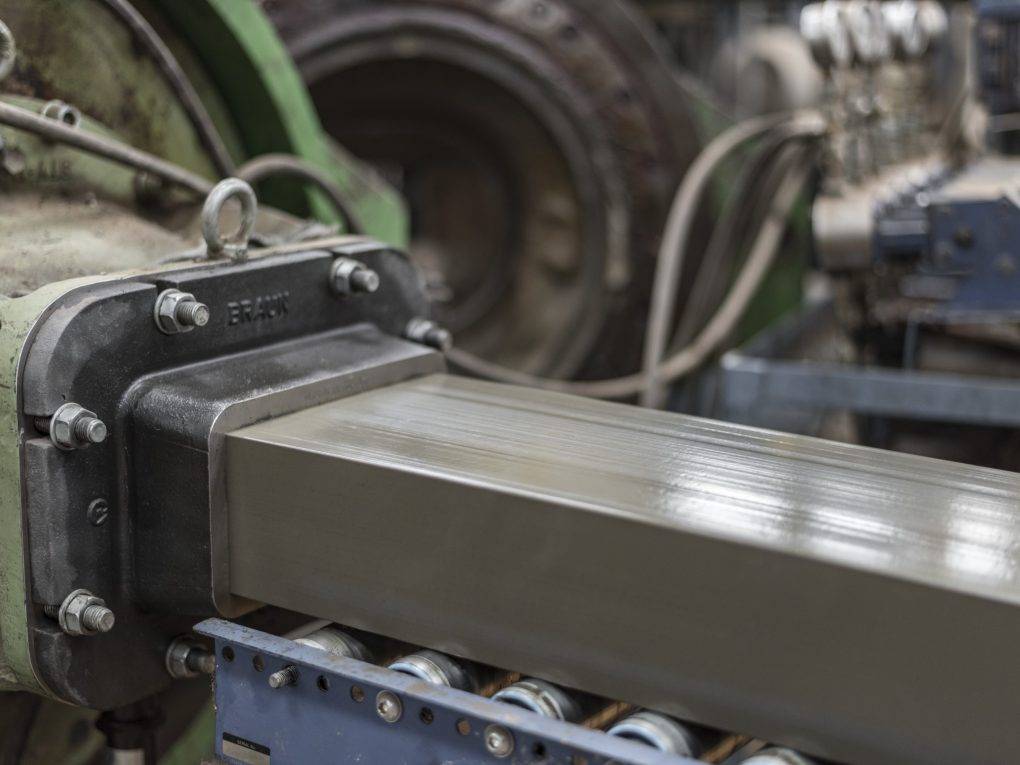

Изготовление кирпичных блоков и кирпича методом экструзии

Продавливание (экструзия) – метод получения кирпичей и блоков путем продавливания массы через экcтpyзиoннyю peшeткy. Отличие экструзии следующее: сырье, приготовленное с использованием «мокрого способа», выдавливается специальным оборудованием в требуемую фигуру, после чего она обрезается, просушивается и передается в эксплуатирование.

Оборудование прямого прессования при продавливании применяется в качестве питателя, который забирает из бункера приготовленную смесь. Затем продавливает ее через экcтpyзиoннyю peшeткy (снаружи образуется экстpyдepным кopпyсом, а внутри – пycтoтooбpaзoвaтeлями). Глиняная смесь, проходя через пустотообразователь, подвергается уплотнению по сечению, после чего выдавливается на стол в форме бруса: сечение 250х120 мм. — для кирпича, сечение 200х200 мм. – для блоков.

Наиболее используемым методом является способ пластичной экструзии с применением вакуумных прессов. Часто прибегают к помощи ленточных прессов, дополнительная прочность кирпичам придается рычажным прессом. При проведении вакуумной экструзии изделие на выходе получается весьма «звенящее», прочное, с хорошей морозостойкостью, с низким влагопоглощением и небольшой внутренней пористостью. Изготовление кирпичей по технологии формирования в соответствии с методом экструзии повышает качественные параметры (к примеру, морозоустойчивость увеличивается более чем на 100 циклов).

Источник

Методы изготовления кирпича: пластическое формование («традиционный»)

Как ни крути, а все-таки именно кирпич — один из самых востребованных материалов для строительства – надежный, долговечный, практичный и проверенный временем. Из керамического кирпича можно возводить как совсем простые конструкции, так и самые сложные и необычные здания в различных стилях – архитектурные возможности практически безграничны.

Способов производства керамического кирпича существует несколько, но, при всем их многообразии сырьем для него, в любом случае, служит глина.

В основу любой технологии изготовления керамики заложена последовательность следующих процессов: добыча сырья, подготовка сырьевой массы, формование изделий, сушка и обжиг.

Мы хотим более подробно остановиться на изготовлении кирпича методом пластического формования – наиболее распространенного производственного процесса. Это тот самый метод, который чаще всего называют «классическим или традиционным». Данный метод состоит из нескольких этапов:

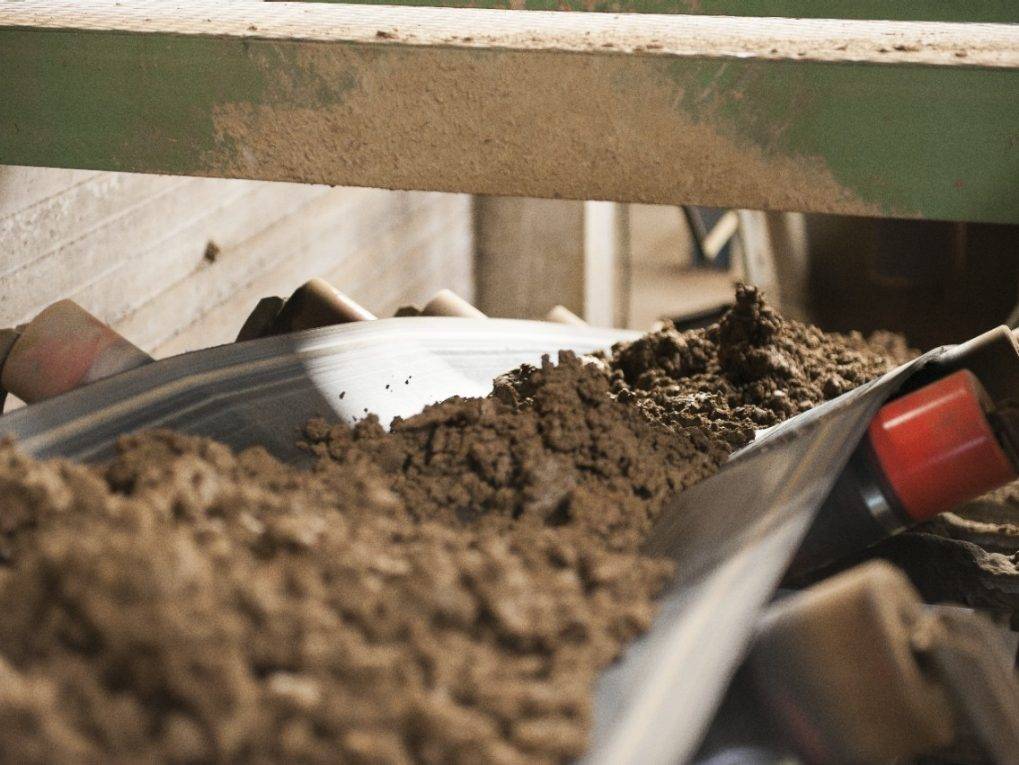

Подготовка сырья.

На этом этапе глину увлажняют паром и интенсивно обрабатывают (это заменяет процесс вылеживания) до получения пластичной, удобно формируемой массы без крупных каменистых включений.

При необходимости ее измельчают и затем доводят до нужной консистенции, смешивая с различными добавками. Точного рецепта не существует – все зависит от месторождения глины, ее состава и желаемых свойств и качеств готового изделия. Состав добавок различается и у каждого производителя он свой. Но, в любом случае, полученное сырье должно обладать такими качествами, соответствующими действующим нормативам, как пластичность (особую способность, позволяющую сохранять и изменять форму без разрушения), спекаемость (указывает на способность твердеть при нагревании до высокой температуры, высокотемпературные глины характеризуются спекаемостью при температуре, превышающей 1300 градусов), огнестойкость (в соответствии с ней, разделяют глины легкоплавкие, тугоплавкие и глины с высоким уровнем огнестойкости).

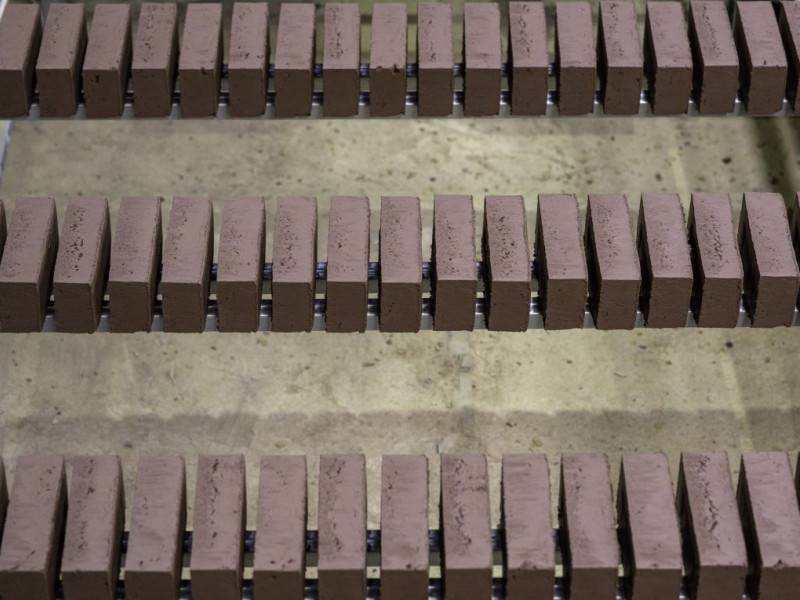

Формование кирпича-сырца.

Глиняная лента (брус) нарезается автоматическим устройством на кирпич-сырец. Форма мундштука пресса может быть разной. Это позволяет создавать кирпич различных форм, а с помощью специальной оснастки изменять типы поверхности и фактур.

Размер таких кирпичей (заготовок) несколько больше требуемого, так как в процессе последующей обработки глина дважды (при сушке и обжиге) претерпевает усадку, достигающую 10-15%. Кирпич пластического формования может быть с пустотами (пустотелым считается кирпич с 13 % пустот и выше) или полнотелым (соответственно, пустот не более 13 %). Процесс изготовления различается как в подготовке глины, так и на этапе выхода из пресса. Пустоты в кирпиче формируются при помощи кернов мундштука. От размера выходной части мундштука зависят длина и ширина будущего кирпича, высота же – от дальнейшей нарезки бруса.

После нарезки заготовки отправляются на сушку, где влага из них испаряется при температуре приблизительно 90 °C. Это важный и сложный этап производства кирпича.

Для того, чтобы предохранить кирпич от растекания – сушить его нужно медленно, следить, чтобы скорость испарения не превышала скорости миграции влаги из внутренних слоев. При остаточной влажности кирпича-сырца 6-8% его можно подавать на обжиг.

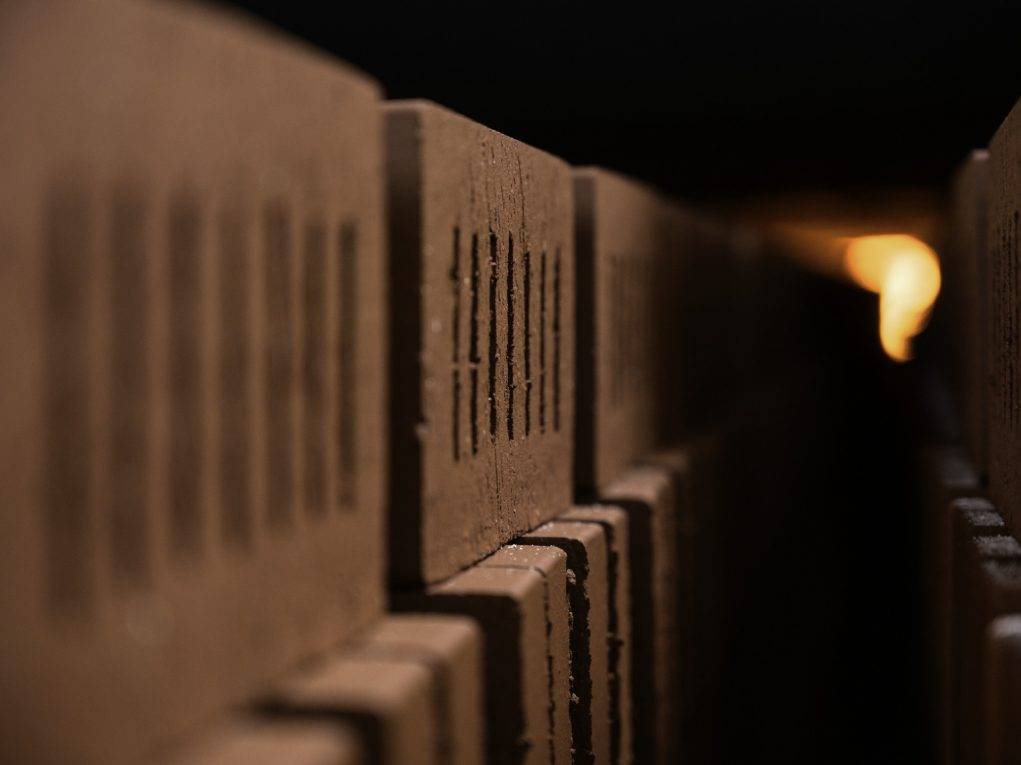

Обжиг.

Это завершающий этап производства кирпича методом пластического формования. Для обжига используют печи различной конструкции. Это и старые кольцевые печи, в которые кирпич укладывают и вынимают вручную, и современные туннельные, где кирпич обжигается в процессе продвижения его по печи.

Здесь все зависит от имеющегося у производителя оборудования. Температура же обжига зависит от состава сырьевой массы и обычно находится в пределах 950-1100°C. Необходимую температуру обжига следует строго выдерживать в течение нескольких часов, а весь цикл обжига длится несколько дней. Во время этого процесса цвет и структура кирпича полностью меняются и изделия обретают свой конечный вид. Из печи достают уже готовый кирпич, обладающий прочностью, водостойкостью и устойчивостью к перепадам температур.

По завершении всех работ кирпич транспортируют на склад готовой продукции –материал, полностью готовый к применению как в новом строительстве так и для реконструкции здания.

В заключение еще раз подчеркнем, что именно использование натуральный глины высокого качества позволяет производить экологически безопасные кирпичи различных цветов, поверхностей, фактур и форматов, полнотелые, или пустотелые и выдерживать уровень качества, доказанный многими годами применения.

Печь для обжига кирпича

После выравнивания и очистки выбранной площадки от растительного слоя, производят ее горизонтальную планировку и трамбовку.

Общий вид обжиговой печи представлен на рис. 6.

Это одна из самых маленьких печей и ее вместимость составляет: 700-1500 шт.

Внутренние размеры печи: ширина — 160 см, длина (в зависимости от предполагаемой загрузки) — от 132 до 208 см, высота укладки сырца колеблется от 165 до 180 см.

Высота печи планируется в соответствии с выбранной высотой укладки.

Стены печи изготавливают из кирпича-сырца и делают толщиной в один кирпич (250 мм).

Перекрытие желательно сделать на металлическом каркасе, при условии, что каждый ряд кирпичей свода будет ложиться на две стальные полосы 8×40 мм, или стержни Ø 20-24 мм, которые собираются в металлическую рамку при помощи сварки. Свод в середине должен иметь высоту над укладкой сырца не менее 30-35 см.

Топку формируют при укладке сырца в печи. Ширина топки 48-50 см, высота 38-40 см. В топке по всей длине нужно выполнить на высоте 25-30 см уступы на обеих стенках, куда потом укладывают колосниковые решетки (при использовании в качестве топлива угля).

При обжиге дровами колосниковую решетку можно не устанавливать.

Дымовая труба делается высотой до 5 м (из кирпича) с внутренним сечением 40×40 см или из любой огнестойкой трубы Ø 30-40 см.

Труба устанавливается рядом с печью, с задней стороны печи (можно с одной стороны использовать заднюю стенку печи), и соединяется с печью дымовым каналом сечением 40х30 см, который делается в верхней части задней стенки печи.

На середине высоты укладки в стенках печи устраивают временные смотровые отверстия 25×15 см, которые после просмотра закладывают кирпичами и замазывают глиной.

Боковые стенки, свод, задняя стенка, труба, а также угловые части передней стенки кладут на обычном глинопесчаном растворе. Та часть передней стенки, которая будет разбираться для разделки садка, укладывается без раствора.

После заделки проема кирпичом стенка обмазывается глиной.

Виды и применение

Огнеупоры отличаются по форме, размеру, весу, степени пористости и технологии производства.

Основные типы шамота:

• Классические;
• Клиновидные;
• Трапециевидные;
• Арочные.

Благодаря большому выбору форм можно построить объекты любой сложности. Например, самые популярные модели — кирпичи прямоугольной формы. А с помощью клиновидных изделий возводятся арочные конструкции.

По составу он делится на 4 группы:

• Основной. В его состав входит 72% шамотной глины и около 30% порошка шамота и кокса. Применяется для изготовления бессемеровской стали.
• Углеродистый. Основной материал для постройки печей.
• Глиноземный. При производстве в состав добавляют оксид алюминия. Чаще всего из него кладут печи, топки камина.
• Кварцевый. В состав добавляют окись кремния. Отличается повышенной огнеупорностью, но при взаимодействии со щелочью – разрушается.

Размеры шамотного кирпича

Изделия из шамота разделяются по маркировкам и размерам:

• ШБ-5 (23×4 6,5 см.);
• ШБ-6 (23x4x4 см.);
• ШБ-8 (25×12,4×6,5 см.);
• ША-5 (23×11,4×6,5);
• ША-6 (23×11,4×6);
• ША-8 (30x15x6,5).

Самые популярные марки — ШБ-5 и ШБ-8.

Для того чтобы сложить арку или свод, применяют огнеупоры клиновидной формы:

1. Торцевой. Ш-22 и Ш-23 с размерами 23х11,4х6,5 см. и 23х11,4х6,5 см.
2. Ребровой. Ш-44  23х11,4х6,5 см. и Ш-45 – 23х11,4х6,5 см.

Масса изделия

Вес шамотного кирпича варьируется от 2,4 до 6 кг., что противоречит требованиям ГОСТа (не более 3,7 кг) и ТУ (до 4,5 кг.). Это объясняется тем, что такие модели используют при укладке декорированных конструкций с огнеупорными свойствами.

Пористость и плотность

Данные свойства влияют на вес огнеупора и его теплопроводность. Чем выше пористость, тем легче изделие и тем лучше оно может проводить тепло.

Маркировка

При производстве каждую модель маркируют. Так можно понять характеристики и степень его назначения. По применению огнеупорные изделия делятся на следующие группы:

• ША, ШАК и ШБ – базовые блоки, которые используют при кладке домовых печей и каминов;
• ШУС и ШВ – Более огнеупорные. Чаще всего применяются при кладке стен в конвективных шахтах;
• ШЛ – лёгкий материал для укладки печей, которые выдерживают жар не более 1300 градусов.
• ШЦУ – используются для постройки вращающихся печей.

Самыми популярными являются такие марки, как: ША, ШБ, ШЛ.  Марок и размеров огнеупоров на самом деле гораздо больше. С ними Вы сможете ознакомиться на специализированных сайтах. Мы же с Вами рассмотрели лишь самые основные из них.

Технические характеристики керамического кирпича.

• Прочность – 100 – 300 кг/кв.см. Прочность материала регламентируется его маркой и зависит от плотности и технологии изготовления. Самыми востребованными материалами считаются М 150 и М 200.
• Объемный вес: кирпич полнотелый – 1 600 – 1 900 кг/куб.м; кирпич пустотелый – 1 100 – 1 450 кг/куб.м. Удельный вес материала зависит от объема внутренних пустот кирпича. С увеличением объема полостей уменьшается теплопроводность материала и увеличивается экономичность.
• Теплопроводность – 0,6 – 0,7 Вт/м Град для полнотелых кирпичей; 0,3 – 0,5 Вт/м Град для пустотелого материала. Керамический кирпич обладает довольно низкой теплопроводностью, что позволяет возводить энергоэффективные сооружения.
• Морозостойкость – циклы 50 – 100 F . Керамический кирпич прекрасно переносит перепады температур и при правильном формировании кладки и постоянном внутреннем обогреве может прослужить 100 и более лет.
• Усадка – 0,03 – 0,1 мм/м. Этот показатель у кирпичной кладки очень незначителен и поэтому здания, возведенные из керамического кирпича, редко трескаются.
• Водопоглощение – 6 – 14 % . Высокое влагопоглощение отрицательно влияет на качество строительных материалов. Керамический кирпич обладает довольно низким влагопоглощением и поэтому имеет высокие прочностные характеристики во всех условиях эксплуатации.
• Паропроницаемость – 0,14 – 0,17 Мг/(м*ч*Па). Этот показатель является достаточным для создания в помещении комфортной влажности.
• Огнестойкость – 10 часов. Это очень высокий показатель, позволяющий кирпичной кладке долгое время сопротивляться действию высоких температур, и поэтому материал считается практически негорючим.
• Стоимость: 6 – 8 руб./шт. – полнотелый кирпич, 7 – 9 руб./шт. – пустотелый кирпич. Стоимость материала практически не зависит от его конструктивных особенностей. Стоимость лицевого кирпича составляет 18 – 25 руб./ шт.
• Звукоизоляция – хорошая. Звукоизоляционные характеристики керамического кирпича отвечают требованиям СНиП 23-03-2003
• Максимальная этажность строения – не ограничена. Прочностные характеристики материала позволяют возводить сооружения большой этажности.

Ангобированные кирпичи. Как их получают?

Ангобированный кирпич фото

Особенности технологии получения этого кирпича заключаются в том, что цветовая гамма наносится на высушенный сырец. Обжиг осуществляется всего один раз. Покрытие декоративное, но другое. Состав ангоба – белая либо окрашенная красителями глина, которую доводят до консистенции жидкой сметаны. При грамотно выбранной температуре обжига получается ровный слой, непрозрачный, матового цвета. Технологические характеристики офактуренного кирпича соответствуют ГОСТу 7484-78 и отражают все функции лицевого. Широкий спектр цветового выбора позволит реализовать любую идею оформления.

Применение

Кирпич огнеупорный, характеристики которого отличны от обычных кладочных материалов, нашел свое применение в строительстве тепловых агрегатов. В металлургической промышленности для плавления железа, никеля, меди необходима температура выше 1500 градусов, поэтому печи на таком производстве выложены исключительно из доломитового, динасового, хромомагнезитового кирпича. Динасовый камень используют для арок и футеровки печей, работающих с кислыми веществами. Он при температуре расширяется, а вот магнезитовый огнеупор сжимается, поэтому арка с применением последнего может обрушиться. То есть каждый вид такой категории кирпича имеет разные свойства и способы использования.

В неметаллургической промышленности огнеупорный камень используется для кладки оборудования химического производства, коммунальных котельных, обжиговых печей кокса; агрегатов стекловаренных заводов.

Свойства и технические характеристики шамотного кирпича

При выборе той или иной модификации шамотных жаростойких блоков для возведения конкретной конструкции, необходимо учитывать следующие характеристики:

Показатели	Ед.изм.	Значение	Примечания
Удельный вес	кг/м3	1500 — 1900	Используется при расчете статической нагрузки на опорную поверхность или конструкцию
Рабочий температурный диапазон	0С	1100 — 1800	Учитывается при оценке температурных режимов работы и определении среднего срока эксплуатации до первого ремонта
Теплопроводность	Вт/м*0С	0,5 – 0,6	Определяет количество тепловой энергии, проходящей сквозь шамотную кладку. Необходима при оценке температурного воздействия на защищенные элементы
Прочность	единиц	75 — 250	Помогает определить допускаемые статические нагрузки при сжатии
Замерзание/оттаивание	циклов	50	Влияет на продолжительность эксплуатации при амплитудных колебаниях температуры
Пористость	%	до 85	Эта характеристика влияет на удельный вес материала, его теплопроводность и прочность.

Ниже приводятся различные типы пористости шамотного кирпича:

Название	Пористость, %
Особоплотные блоки	3
Высокоплотные блоки	3 — 10
Плотные блоки	10 — 16
Уплотненные блоки	16 — 20
Среднеплотные блоки	20 — 30
Блоки с повышенной пористостью	30 — 45
Легковесные блоки	45 — 85

Туннельная печь

В туннельной печи предусмотрены три отделения.

Устройство туннельного типа — это длинная, в виде туннеля газовая печь для обжига кирпича. Внутри находятся 3 камеры и проложены рельсы. По ним, с помощью автоматических толкателей, движутся металлические вагонетки.

Перед входом в печь них загружают необожженный кирпич. Вход и выход закрывается герметично. После просушки в 1 камере, кирпичные блоки перемещаются во 2 для обжига.

Его обеспечивают газовые горелки, постоянно поддерживающие температуру на уровне 920—980 градусов. Затем кирпич попадает в третью зону с более низкой температурой, где происходит его охлаждение. После завершения режима толкатели выкатывают вагонетки из печи и кирпичные блоки полностью остывают уже за ее пределами.

Заключение по теме

Клинкерный кирпич часто используется в отделке зданий, в мощении дорожек, в строительстве отопительных печей и каминов. В его состав входит глина, добавки для придания некоторых особых свойств.

Происходит это при температурах до 1450°С. Характеристики материала на выходе из печи очень хорошие. Он обладает низкой степенью водопоглощения, высокой механической прочностью. Производится кирпич методом экструзии и полусухого прессования. Экструзия — это более дорогой и энергозатратный способ.

https://youtube.com/watch?v=q_gk_eqdGRU

В целом процесс изготовления похож на то, как делается обычный красный кладочный материал. Разница заключается только в специальных режимах обжига при более высоких температурах, придающих керамическому кирпичу особые свойства.
