Армопояс – что это такое и нужен ли он керамзитобетонным блокам

Необходимые расходники и инструменты

Перед началом работы необходимо подготовить все инструменты:

• бетономешалка;

• болгарка;
• строительный уровень;
• лазерный нивелир;
• рулетка;
• маркер;
• ножовка по металлу;
• ножницы по металлу.

Кроме этого нужно заготовить специальную армирующую сетку и материалы для раствора. Это цемент марки не менее, чем М200, а лучше М400, также песок и чистая вода. Для большей прочности можно использовать специальные добавки в раствор для ускорения отвердевания. Для работ по укладке понадобится шпатель и зубчатая кельма. Можно также использовать резиновую киянку для коррекции камня в положении.

Если же кирпич используется как каркас и между элементами будет заливаться бетон, то нужны также прутья арматуры, фанера или строганные доски. Они будут использоваться в качестве опалубки для заливки монолитного бетона.

Также понадобятся такие крепежные изделия как саморезы, шурупы и гвозди для сборки опалубки.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

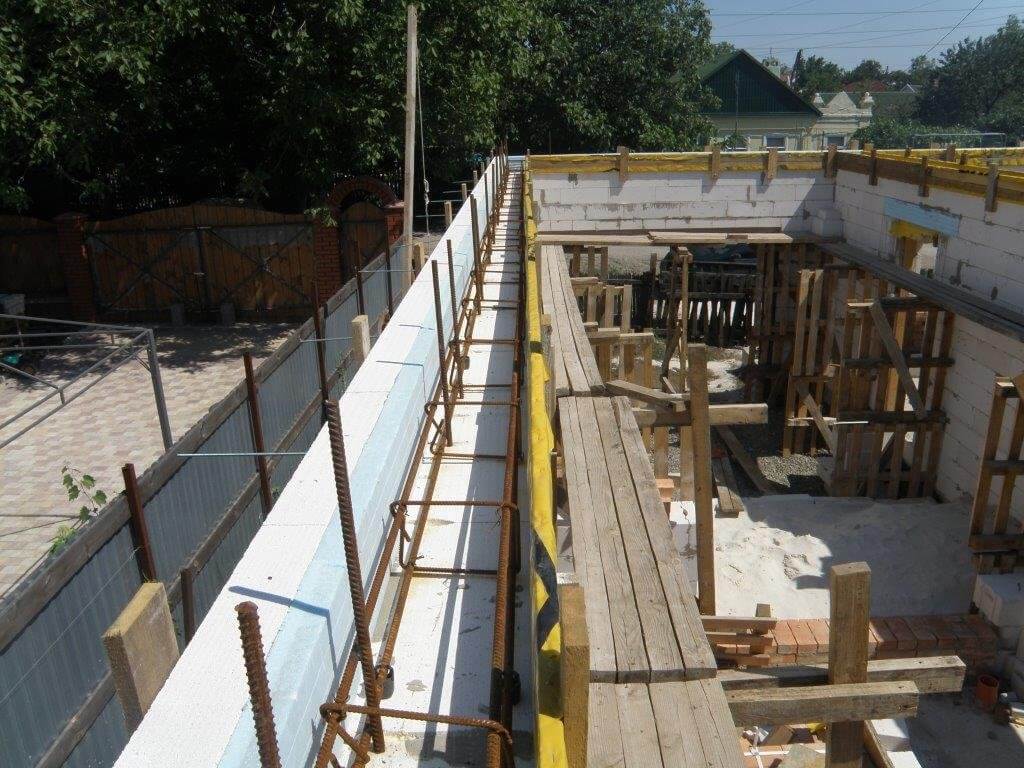

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать, чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Отличия в технологии пояса из кирпича

Такой защитный пояс устанавливают при помощи выполнения кирпичной кладки, которую усиливают армосеткой. Этот вариант не такой надежный, как железобетонный монолит, поэтому применяется исключительно для одноэтажных объектов хозяйственного назначения.

Особенности процесса возведения защитного пояса из красного кирпича:

1. При применении арматурной сетки с проволокой Д=5 мм рекомендуется ее укладывать через 4 кирпичных ряда.
2. Ширина аромопояса выполняется по ширине керамзитобетонной стены возводимого дома.
3. Высота аромпояса устанавливается проектом и зависит от высоты дома и типа крыши. Средняя величина конструкции для стены из керамзита допускается 40 см.

Армопояс под сборными и монолитными железобетонными перекрытиями

Нет необходимости сомневаться, нужен ли армопояс под плиты перекрытия. Армопояс, сооруженный под панели перекрытия выполняет ряд серьезных задач:

• повышает нагрузочную способность стен из ячеистых блоков. Ведь пористый бетон склонен к деформации при повышенной нагрузке;
• пропорционально распределяет нагрузки от межэтажного перекрытия и кровли на стены. Локальные усилия способны вызвать образование трещин;
• предохраняет коробку строения от растрескивания. Пояс сглаживает температурные колебания и повышает долговечность строения.

Армированная окантовка, выполненная из железобетона, связывает в общий силовой контур коробку здания и плиты перекрытия.

Армопояс под плиты перекрытия имеет замкнутый вид

Армопояс под перекрытие и мауэрлат

Междуэтажные и мауэрлатные (подстропильные) армопояса необходимы для всех видов несущих стен, выполняемых из хрупких блоков. Локальные нагрузки на керамзитобетонные, пено- и газобетонные блоки приводят к их местным разрушениям. Чтобы исключить возможность деформаций и разрушений стен от точечных усилий от балок или плит междуэтажных перекрытий, выполняют армопояса в каждом ярусе. В результате нагрузка распределяется на блоки равномерно по всему периметру несущей стены, одновременно периметр получает пространственную жесткость.

Стены из арболитовых блоков можно вести без армопоясов при условии толщины стен от 300 мм достаточной прочности на сжатие примененных блоков из арболита – от марки В2,5.

Необходимость мауэрлатного армопояса для стен из легких блоков вызвана тем, что мауэрлат нужно крепить к несущим стенам анкерами. Анкерное крепление в ячеистые блоки выполнить сложно и не всегда возможно, а монолитный пояс будет надежно держать анкеры и мауэрлат (подстропильный брус, на который опирается вся стропильная система). Газоблоки, пеноблоки и керамзитобетонные блоки держать анкера не смогут, и усилия, возникающие от ветровой нагрузки, могут привести к разрушениям – скатную крышу при сильном ветре может сорвать, в прямом смысле. Если стены выстроены из кирпича, армопояс (сейсмопояс) верхнего яруса назначается только из соображений пространственной жесткости здания.

Для фундамента, выполненного из сборного железобетона (ФБС), армопояса устраивают под подошвой и на уровне обреза фундамента. При пучениях и просадках грунтов основания сборный фундамент будет работать более, как монолитная конструкция. Ленты, выполненные из бутобетона, требуют усиления армопоясом как минимум одним, в уровне подошвы. Ленточные фундаменты из бутобетона экономичны и имеют некоторую пластичность, но у них нет стойкости к грунтовым подвижкам. Монолитные железобетонные ленты являются цельной рамной конструкцией, и в армопоясах не нуждаются. Так же, как и монолитная плита.

Междуэтажные перекрытия, под которые необходимы армопояса

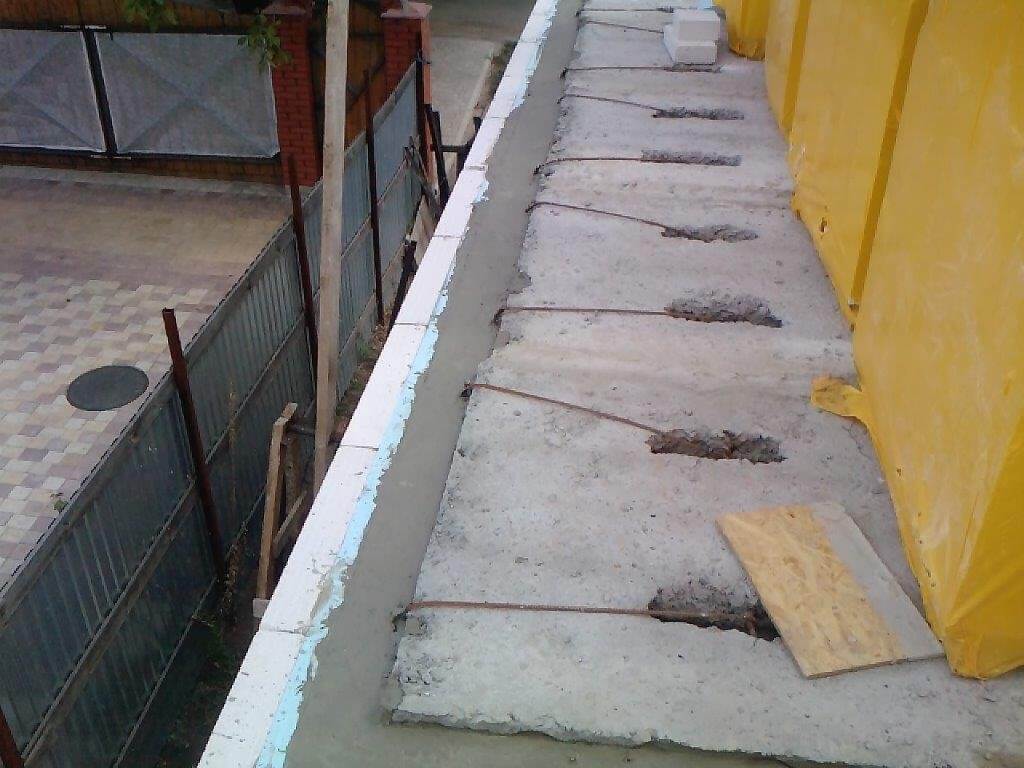

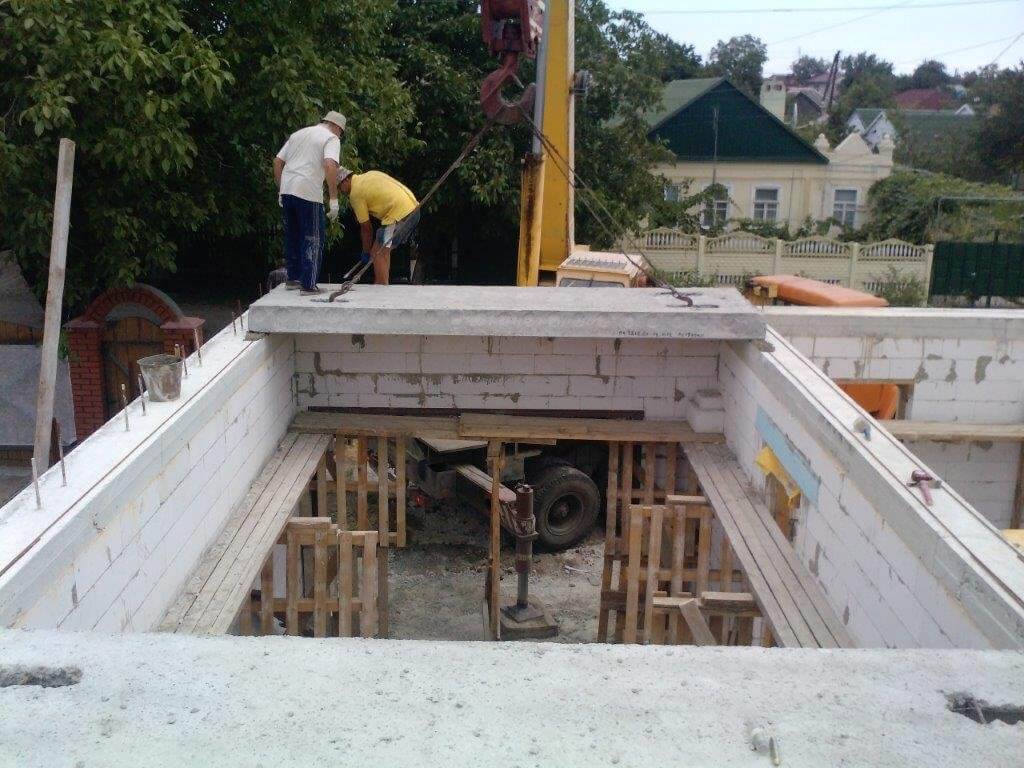

Обязательно устраивать армопояс в уровне перекрытия из железобетонных плит, пустотных и ребристых, в случае их опирания на несущие стены из керамзитобетона, газобетона и пенобетона.

Для опирания монолитной плиты перекрытия армопояс не нужен, так как в этом случае передача нагрузок от перекрытия равномерна, а конструкция цельная и уже имеет пространственную жесткость.

При опирании деревянных балок на керамзитобетон, пенобетон и газобетон армопояс можно не делать, но усиление под опорные участки балок обязательно. Выполняется такое усиление в виде площадок, или подушек из бетона высотой около 50 мм, для того, чтобы предотвратить разрушение хрупких блоков под балками. Если нет необходимости в повышении пространственной устойчивости сооружения, то возможно ограничится устройством местного усиления под опорные части балок и не устраивать армопояс по периметру.

Классификация и назначение

Ответить на вопрос, что такое армопояс и зачем он требуется, поможет информация о видах контуров усиления. Устойчивость строения обеспечивают следующие виды поясов разгрузки:

Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта

• базовый разгрузочный пояс, который, согласно строительной терминологии, называется ростверком, бетонируется при формировании фундамента ленточного типа. Бетонный пояс, усиленный арматурным каркасом, повторяет расположение капитальных стен. Конструкция воспринимает значительные усилия от массы строения и реакции почвы;
• цокольная окантовка – второй уровень усиления, расположенный над фундаментом. Ширина контура соответствует толщине стен, позволяет пропорционально распределить усилия, действующие на основание. Конструктивные особенности пояса, расположенного между фундаментом и капитальными стенами, предусматриваются проектом здания;
• третий разгрузочный контур размещается между верхним уровнем стен здания и расположенными между этажами плитами перекрытия. Цельная армированная конструкция пояса обеспечивает неподвижность несущих стен и затрудняет образование трещин. Пояс обеспечивает пропорциональное распределение нагрузок, действующих от межэтажных плит на контур здания. Он снижает вероятность деформаций в зоне проемов;
• последний разгрузочный пояс располагается под крышей здания, является основой для мауэрлата. Крепление стропильной системы, состоящей из параллельно расположенных кровельных балок, производится анкерными элементами на заключительном уровне усиления здания. Замкнутый бетонный контур компенсирует нагрузки, создаваемые кровлей, которая воспринимает массу снежного покрова, осадки, ветровые нагрузки.

Освоив технологию, изучив, как сделать армопояс, можно создать прочный бетонный контур по периметру здания, обеспечивающий надежную защиту от деформаций, вызывающих появление трещин и нарушение целостности строения.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, лесс, торфяник), то ответ на вопрос нужен ли армирующий пояс, очевиден

https://youtube.com/watch?v=zGxjgOtEBQs

Немного о монолитных плитах

Такой тип имеет достаточно хорошую прочность. Благодаря своей структуре, он может переносить большие механические нагрузки. Но в ходе использования требуется гарантия безопасности, поэтому необходимо в точности провести расчет арматуры монолитной плиты перекрытия и других материалов.

«Степень безопасности в ходе использования полностью зависит от правильности и качественности строительных работ по перекрытию этажей»

Эксперты говорят, что самым популярным, прочным и рентабельным решением является применение плит монолитного типа. И в этом нет ничего удивительного! Опора такого вида – это непрерывная перегородка, которая исходя из своей структуры, может обеспечивать высокую степень надежности и прочности.

Обязательно нужно позаботиться о хорошем подборе материалов и правильном монтаже. Именно опора может иметь совершенно разную форму, это зависит от будущего сооружения. Толщина плиты имеет толщину 8-13 см. А само перекрытие опирается на стены.

Специалисты советуют применять цемент марки 200, для производства плиты

Такой цемент имеет максимальный уровень прочности, что немаловажно в случае, когда вес монолитной плиты – 500 кг/кв.м

Опалубка

Любой этап начинается с подготовки необходимых материалов и инструментов. Для изготовления опалубки для армопояса понадобятся:

• доски для щитов;
• небольшие бруски для поперечного скрепления опалубки;
• саморезы для крепления щитов к стенам;
• гвозди или саморезы для сборки опалубки.

Армирование кладки производят для дополнительной защиты керамзитобетонных блоков, увеличения устойчивости опорных стен

Сначала изготавливают щиты опалубки. Затем их прикрепляют с обеих сторон стены на саморезы. По высоте конструкция будет равна будущему армопоясу. Ширина одинаковая с кладкой или на 5—10 см меньше (для утепления железобетонной ленты). Опалубку нужно укрепить дополнительными стяжками-поперечинами через каждые 60—100 см, из-за того, что щитам придется удерживать большую массу бетона, и они могут разъехаться в разные стороны.

Выполнение работ

Блоки из-за своей пористости плохо реагируют на точечные нагрузки. Поэтому армирование кладки из керамзитобетонных блоков – производственная необходимость. Среднее значение высоты армопояса – от десяти до двадцати сантиметров. Ширину делают по размеру блока либо несколько меньшей. Отступ сможет пригодиться для устройства утеплительного слоя или облицовки.

Щиты дополнительно скрепляются поперечными стяжками с шагом в один метр. Можно набивать их чаще, чтобы доски не разошлись под весом бетонного материала.

Процесс устройства армопояса в доме из керамзитобетонных блоков состоит из трех этапов:

1. Опалубка. Для этого следует приготовить доски под изготовление щитов, бруски, с помощью которых выполняются поперечные соединения опалубочной конструкции, саморезы и гвозди, которыми выполняются сборка и крепление щитов к стенам. Готовятся опалубочные щиты, крепятся по обеим сторонам стен саморезами.
2. Каркас. Размеры металлических прутьев будут определяться толщиной швов между блочным материалом. Кроме этого, необходимо учитывать ожидаемые нагрузочные воздействия. Если дом строится на прочном грунте, и район в сейсмическом отношении не представляет опасности, строители ограничиваются «лестницей». Но когда нагрузка значительная, рекомендуется готовить арматурный параллелепипед. Готовя каркас, гладкую арматуру пускают на поперечные элементы, а ребристую укладывают продольно. Связка выполняется обожженной проволокой, толщина которой составляет от 1.2 до 1.6 мм. Тонкий материал от созданных усилий лопнет, а с толстой в работе возникают определенные сложности. Для каждого узла армирующего пояса понадобится от тридцати до пятидесяти сантиметров вязального материала. Теперь становится понятно, как сделать армопояс по керамзитобетонному блоку. Каркасная основа монтируется на месте, чтобы в собранном виде не поднимать тяжелую конструкцию. В процессе монтажа придется учесть, что металлическая основа должна полностью залиться бетоном. Прутья каркаса выступать на поверхность не должны. Готовый каркас выставляется на подставки, чтобы его низ не соприкасался с блочным материалом.
3. Заливка. Этим этапом завершается устройство армопояса. Бетон изготавливается самостоятельно либо приобретается в готовом виде. Рекомендуется определить потребность смеси таким образом, чтобы наполнить всю опалубочную конструкцию пояса за один раз. Иначе лента не получится непрерывной и будет хуже исполнять свои функции. Вполне вероятно, что в точке соединения от больших нагрузок или усадок почвы появятся трещины. Для улучшения сцепления железобетонного пояса с блочным материалом, в его стены забивают гвозди либо протягивают проволоку. Подготовленный металлический каркас, находящийся в опалубке, заливается бетонной массой. В процессе наполнения смесь трамбуется, чтобы не остались воздушные пустоты. Раствор, вылитый в опалубку, выравнивается. Спустя несколько дней щиты опалубочной конструкции можно убрать.

Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

Использование доборных блоков

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится заливка бетонного раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

Армопояс под мауэрлат

Функции армопояса под мауэрлат такие же – обеспечение прочности и надежности конструкции стен. Особенности конструкции в ее размерах. Как правило, минимальное сечение делается 250 х 250 мм, причем высота должна быть не больше ширины стены. Основное требование – непрерывность конструкции и одинаковая прочность по всему периметру стен дома: как минимум, армопояс должен быть монолитным. Для того чтобы достичь непрерывности, рекомендуется использовать для заливки бетон одной марки (не менее М250).

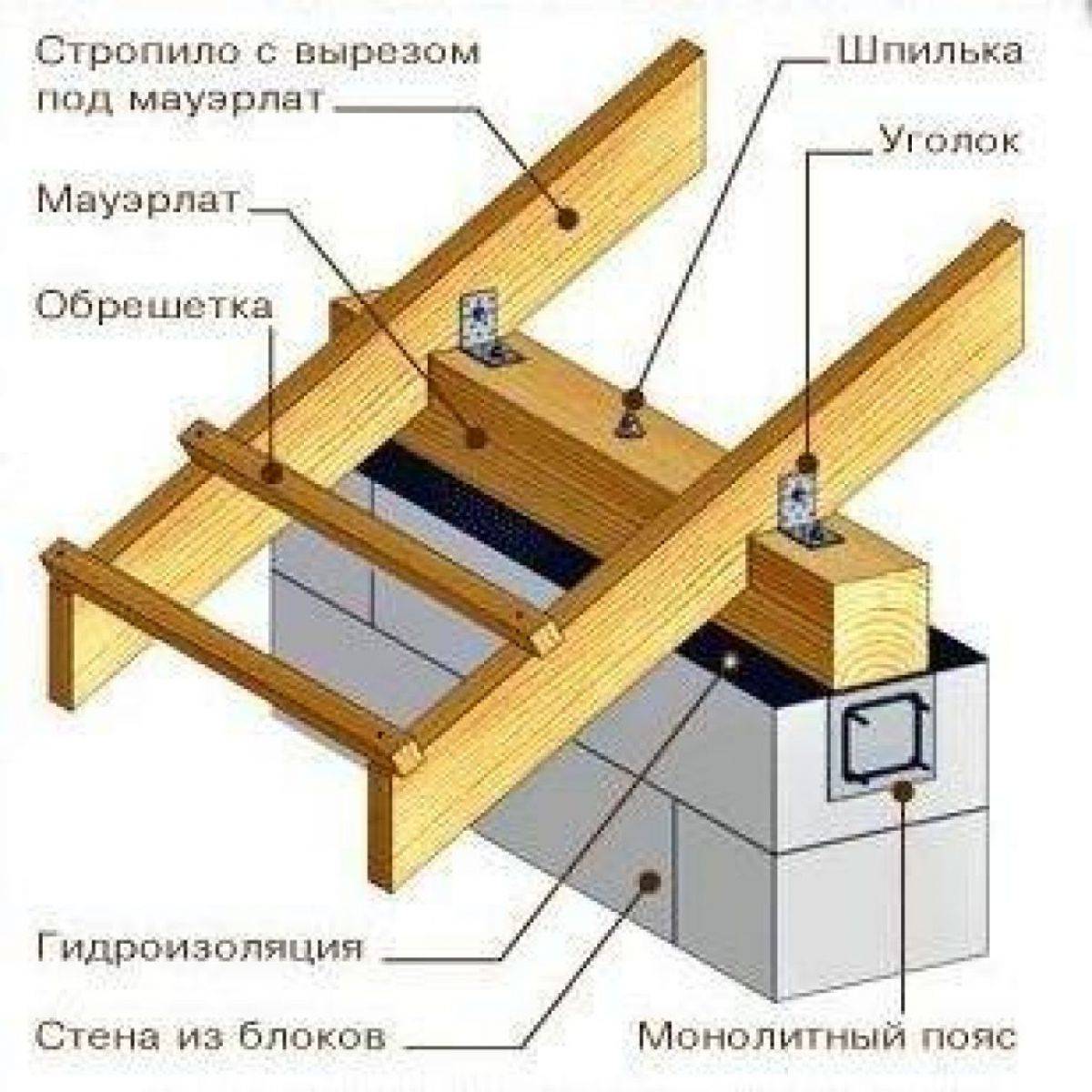

Крепление мауэрлата к армопоясу

Наиболее простой способ крепления мауэрлата к армопоясу — на шпильки с резьбой. Диаметр шпилек должен быть 10-14 мм. У основания должны быть приварены поперечины.

Рекомендуем к прочтению

Армопояс под мауэрлат в доме из газобетона

Подробнее

Используя для заливки армпояса под мауэрлат сырой бетон, о размещении шпилек следует позаботиться заблаговременно:

• их следует заранее привалить к арматурному каркасу, размещаемому внутри бетона;
• расстояние между шпильками должно быть одинаковым;
• чтобы бетон не загрязнял резьбу в наружной части шпилек, их необходимо закрыть целлофаном и обмотать проволокой;
• ту часть шпилек, которая будет находиться внутри бетона, следует обезопасить от образования коррозии – для это вполне подходит краска (масляная или на нитрооснове – не имеет значения, можете использовать и грунт).

Наружная часть (длина) шпилек должна быть достаточной, чтобы кроме непосредственно мауэрлата к ним можно прикрутить две гайки и шайбу. В идеальном варианте места крепления мауэрлата к армопоясу должны располагаться максимально точно посередине между стропильными конструкциями

По крайней мере, стропильные ноги не должны совпадать со шпильками, иначе вы получите дополнительные проблемы при устройстве крыши, поэтому на точность разметки и монтажа следует обратить внимание заранее

Дом из какого материала Вам нравится больше всего?

Дом из бруса
23.76%

Дом из кирпича
17.65%

Бревенчатый дом
13.78%

Дом из газобетонных блоков
19.14%

Дом по канадской технологии
11.07%

Дом из оцилиндрованного бревна
3.48%

Монолитный дом
4%

Дом из пеноблоков
3.81%

Дом из сип-панелей
3.32%

Проголосовало: 3678

Какие виды используются для армирования?

Нормативными документами предусмотрены определенные типы защитных аромопоясов для таких стен. Они устанавливают обязательные места армирования керамзитобетонной кладки:

1. Нижний армопояс на ростверке для усиления опорных характеристик фундамента. Для его обустройства готовят выемку с глубиной, определяемую видом грунта и характеристикой здания: строительный вес, этажность, площадь застройки в плане. Эта разновидность армопояса имеет габариты по высоте от 350 до 400 мм и ширине 1000 мм, шаг обвязки установлен не менее 200 мм. Для этой конструкции применяют стальные слаборебристые прутья Д до 14 мм.
2. Цокольный защитный пояс устанавливается при применении плит перекрытия. Он размещается по внешним стенкам с высотой 400 мм и шириной аналогичной толщине стеновой конструкции. Для этого устанавливают арматуру Д= 10-14 мм, а поперечные стержни Д= 8-10 мм. Перед установкой пояса выкладывают по краям стенки перегородочные конструкции в 1/2 кирпича высотой до 450 мм. Между построенными переборками устанавливаются стержни или армосетка, которую впоследствии заливают бетоном. Технологически такой слой нужно гидроизолировать.
3. Межэтажный армопояс выполняют с целью защиты стенки путем равномерного рассредоточения нагрузки, которая возникает от плит перекрытия на основание объекта. Так стеновые конструкции не расползаются под давлением осевых сил. Арматурный каркас выполняется высотой до 300-400 мм из стержней 8-12 м и размещается по несущим стенам. При толщине стеновой конструкции менее 400 мм в роли опалубочной конструкции применяют кирпичную кладку, при большем размере ставится деревянная опалубка, которую монтируют традиционным методом.
4. Разгрузочный армопояс выполняет одновременно три важные функции: балансирует нагрузки от кровли, надежно фиксирует мауэрлат и обеспечивает горизонтальность стен, что необходимо для монтажа стропильной системы. Технология выполнения работ равнозначна межэтажному поясу. Если плиты не устанавливают, то армирующую конструкцию монтируют по внешним границам стенок. В том случае, когда стропильная система имеет наклон, дополнительно устанавливают пояс на внутреннюю несущую стенку.

Кроме железобетонного пояса допускается устанавливать такие типы защитных конструкций:

1. Кирпичный армопояс. Преимущества этой конструкции в том, что она не нуждается в дополнительной опалубке. Укладывают стержни или армосетку толщиной проволоки свыше 5 мм прямо на камень. Данному варианту армирования присуща небольшая себестоимость работ, простота монтажа, высокая морозоустойчивость и огнеупорность, что обеспечивает длительный срок эксплуатации.

   Недостатками кирпичного армопояса считается его более низкие показатели по прочности и теплозащите, в связи с чем он не применяется для высоких строительных объектов и требует изоляции.

2. U-блок – универсальный опалубочный материал с высокой степенью теплозащиты, что является самым важным преимуществом такой конструкции. К другим положительным характеристикам U-блоков относятся: простота монтажа из-за применения универсальных форм, высокие прочностные показатели и высокая рентабельность, поскольку не требуется обязательное применения опорной подушки. Работать с такими конструкциями можно без применения грузоподъемной техники, т.к. они обладают небольшим весом. К недостаткам застройщики относят высокую цену пояса и необходимость приобретения специальных клеевых смесей.

Бетонный армопояс для стен

Блоки очень плохо переносят любую точечную нагрузку. В таких случаях для ее равномерного распределения поверх керамзитобетонной кладки устанавливается монолитный бетонный армопояс высотой от 10 до 20 сантиметров. Если планируется дополнительная облицовка кирпичом, то этот пояс делают на высоту 2-х рядов кладки из кирпича.

Монолитный бетонный армопаяс обеспечит равномерное распределение нагрузки поверх стены, выполеннной из керамзитобетонных блоков, которые плохо переносят точечную нагрузку.

Бетонный армопояс тщательно теплоизолируют для устранения теплового дисбаланса, который он вносит. На территории России толщина кладки керамзитобетонных стен для нормальной теплоизоляции дома выбирается равной не менее 250 мм (обычно она составляет 300-400 мм). Поэтому армопояс отливается шириной 25- 30 сантиметров. Остальное пространство заполняют теплоизолирующими материалами с наружной стороны и дополнительно облицовывают.

Если перекрытие производится по деревянным балкам, то армопояс выполняют из полнотелых кирпичей, уложенных поверх керамзитобетонных блоков. Армировать можно не только сеткой, но и заполнением жидким раствором этих вертикальных швов. Используется арматура диаметром 8-10 мм при ширине кладочного шва не более 12 мм.

Операцию кладки стены начинают с углов, все время проверяя уровнем такие величины, как вертикальность (90 градусов) и нулевую горизонтальность строящейся стены. Обязательно производится перевязка вертикальных швов. Чередование ложковых и тычковых рядов зависит от толщины стены. Например, если она уложена в один блок из керамзита (400 мм), то всегда через три каждых ложковых ряда кладут один тычковый. Затем армируют арматурой через 4 или 3 ряда, укладывая ее сверху полностью выложенного ряда керамзитобетонных блоков.

Расстояние кладки арматуры – 50-60 см, как от края стены, так и между прутками. В один шов закладывают по два прутка. Так как для нормальной теплоизоляции помещения толщина этих наружных стен должна быть не менее 550-600 мм, выполняется обычно однорядная перевязка вертикальных швов. Если нужна многорядная перевязка, то ее делают через каждые 4 или же 3 ряда. При применении арматуры армопояс не нужен. Плиты перекрытия укладывают на цементный (цементно-песчаный) раствор.

Если надо разрезать блок, то чаще всего применяют болгарку с алмазным диском (диаметр 230 мм). Конструкции из блоков возводят вместе с облицовкой из кирпича. Для связки внутренней стены и облицовки используют укладочную или армирующую сетку из 4-5 мм стального прутка или (значительно реже) армирующие стержни из стеклопластика.

Армопояс в доме под под мауэрлат, для фундамента, стен, под виды межэтажных перекрытий

Многие ошибочно считают, что армопояс в доме лишний элемент строения, а соответственно и возводить его нет никакого смысла. Это в корне не верно, особенно для таких домов, чьи стены возводятся из газобетонных блоков.

Снимите с деревянной бочки стальные обручи, и она развалится. Уберите в доме армированный пояс и здание долго не простоит. Это упрощенное, но весьма наглядное объяснение необходимости усиления стен. Всем, кто собирается построить крепкий дом будет полезна информация о назначении, разновидности и устройство армопояса в доме.

На заметку! Сам по себе мауэрлат является обязательным элементом кровельного каркаса в частном домостроительстве. Его основная функция — это обеспечить связь между зданием и непосредственно самой кровлей. Это обязательное условие выполняет целый ряд необходимых функций, а поэтому к его строительству следует подходить со всей ответственностью.

Преимущества базальтовой сетки

Армирование керамзитобетонных блоков материалом из натуральных горных пород имеет множество преимуществ перед использованием стержневой арматуры и металлических сеток:

• Отсутствие коррозии, в том числе во влажном климате и в неблагоприятной атмосфере промышленных районов.
• Устойчивость к плесени, грибку, отсутствие гниения.
• Экологическая безопасность.
• Гибкость, удобство в обработке, небольшой вес, позволяющий использовать кладочную сетку в любых сооружениях.
• Высокая прочность к растягивающим и разрывающим нагрузкам.

Купить кладочную сетку для керамзитобетонных блоков в Москве предлагает . Выгодные цены от производителя, гибкие условия сотрудничества гарантированы каждому покупателю.

Опалубка

Любой этап начинается с подготовки необходимых материалов и инструментов. Для изготовления опалубки для армопояса понадобятся:

Армирование кладки производят для дополнительной защиты керамзитобетонных блоков, увеличения устойчивости опорных стен

Сначала изготавливают щиты опалубки. Затем их прикрепляют с обеих сторон стены на саморезы. По высоте конструкция будет равна будущему армопоясу. Ширина одинаковая с кладкой или на 5—10 см меньше (для утепления железобетонной ленты). Опалубку нужно укрепить дополнительными стяжками-поперечинами через каждые 60—100 см, из-за того, что щитам придется удерживать большую массу бетона, и они могут разъехаться в разные стороны.

Материалы

Чтобы выполнить армирование стен из керамзитобетонных блоков, понадобятся:

• проволочная сеточка для строительных работ. Накладывается на горизонтальные кладочные швы;
• арматурный прут, диаметр которого равен 8 – 10 мм. Его закладывают в вертикальные швы;
• нужный объем керамзитобетонного блочного материала для строительства;
• цементные растворы либо цементно-песчаные смеси;
• бетонная масса или кирпич полнотелый – для устройства армирующего пояса;
• утеплительные материалы для теплоизоляционных работ.

Кроме того, чтобы работа продвигалась успешно, позаботьтесь об инструментах:

• болгарке с дисками, имеющими алмазное напыление;
• штроборезе либо дисковой пиле;
• строительным уровне;
• отвесе;
• молотке, мастерке, дрели;
• аппарате для сварочных работ;
• арматуре на 4 мм, чтобы выполнить облицовочную обвязку.

Металлические шпильки на пластинах

Предварительная установка шпилек в кладку позволяет упростить процесс монтажа мауэрлата и добиться надежной фиксации.

Для этого к шпилькам привариваются перпендикулярно металлические пластины. Изделия устанавливают в кладочный шов перед возведением последнего ряда.

Важно сохранить вертикальность кладки последнего ряда. Далее в брусе просверливаются соответствующие отверстия и он буквально «одевается» на имеющиеся выступы

Отказ от установки армированного пояса при возведении стен из керамзитобетона – неоправданный риск. Поскольку не имеется достоверных данных о сроке службы кровли при использовании альтернативных методов монтажа, рекомендовать их как надежные не приходится.

Каждый застройщик, выбирая такой способ установки мауэрлата действует по своему разумению и не имеет никаких гарантий по поводу надежности такого крепления.

Как чертить план перекрытий и покрытий

Первое, что необходимо для того чтобы чертить план перекрытий и покрытий, за основу нужно взять план здания без перегородок, внутренних размеров и других элементов. Далее необходимо разместить несущие элементы перекрытий на несущих стенах в соответствии с существующими нормами, к примеру, сборные плиты перекрытий необходимо опирать на две несущие стены с перекрытием в 15 см на каждой стене.

При раскладке несущих элементов перекрытия, вы увидите, что подбор их ширины также важен, как и длины. Используя разные по ширине плиты, можно избежать образования больших участков недоборов.

Дело проще обстоит с монолитными перекрытиями, так как под них нет необходимости выбирать плиты из сортаментов сборных элементов. Однако при их использовании необходимо производить расчет арматуры, а также подбирать нужную марку бетона.
