Вентилируемый фасад – технология монтажа навесных фасадных систем с воздушным зазором

Общие сведения

Благодаря этим элементам каркаса между слоем утеплителя и внутренней поверхностью навесных панелей будет образовываться вентиляционный зазор, в котором постоянно циркулирует восходящий поток воздуха, который будет уносить влагу из слоя утеплителя. Для предотвращения выхода воздуха из слоя утеплителя его накрывают пароизоляционной ветрозащитной пленкой.

Несущий каркас вентилируемого фасада

В такой тип каркаса входят:

• Кронштейны, которые следует крепить непосредственно к стене.
• Несущие вертикальные и горизонтальные профили, к которым прикрепляют навесные панели.

Главным назначением несущего каркаса является то, что их надежно прикрепляют к стене так, чтобы между панелями и слоем утеплителя оставался воздушный вентилируемый зазор. Как правило, в качестве утеплителя используют минеральную вату, но возможно использование других материалов. При этом клеевые и прочие «мокрые» технические процессы отсутствуют – все соединения исключительно механические.

Навесной каркас вентилируемого фасада

Для каркасов в навесном фасаде используют обычные алюминиевые и стальные профили:

• Полосы, квадратные и прямоугольные трубы.
• Уголок.
• Прутки и тавры.
• Швеллеры.

Помимо этого, используют некоторые подвиды профилей, которые предназначены специально для установки навесных панелей:

• Двутавровые балки.
• L-образные профили.

Керамогранитные плиты

Керамогранит — (керамогранитные плиты, керамогранитные панели, изделия с толщиной от 4 до 16 мм.) занимают первую строчку нашего хит-парада облицовочных материалов и не просто так: система крепления фасада в России и самое первое здание в Москве по подтверждённой информации Министерства строительства Российской Федерации определяется именно с облицовкой по данной облицовочной панели.

Под подтверждённой информации, мы подразумеваем наличие положительного экспертного заключения на данный вид облицовочных материалов на фасадной системе из нержавеющей стали (подконструкции из коррозионностойкой стали системы Диат)

* Система крепления подразумевает монтаж на кляммерах или скрытое крепление на кляммере с пропилом плитки не менее 10-14 мм., по толщине.

Фасадные системы из керамогранита. Основные плюсы и минусы сборки данной облицовки можно определить только при детальном рассмотрении в общей концепции дизайна фасада, как правило по следующим параметрам по типу крепления вентфасада из керамогранита:

• открытое крепление
• имитация скрытого крепления*
• скрытое крепление

Тип крепления определяется исходя из пожеланий дизайнера существующего здания и проработки фасада в части АГР (архитектурного градостроительного решения) непосредственно перед подачей готовых альбомов для согласования в управление архитектуры с дизайном проекта на стадии согласования. Мы не будем описывать тонкости и сложности данного процесса, только лишь основные аспекты и юридические моменты в данном вопросе, которыми являются:

1. Разработка колористического решения фасада
2. Прохождение процедуры согласования здания в «БТИ»
3. Согласование цветового решения в «Москомархитектура»

Требования к утеплителю

Важная характеристика теплоизолирующего материала – минимальная теплопроводность. При попадании влаги желательно, чтобы его теплотехнические характеристики изменялись минимально. Важен также срок службы утеплителя, какие бы методы утепления вы не применяли.

Материал должен обязательно соответствовать нескольким требованиям:

• Одновременно сочетать эластичность и жесткость жесткости;
• Быть прочным;
• Хорошо противостоять огню;
• Иметь низкую теплопроводность.

С учетом этих требований лучше использовать минеральные утеплители и стекловату.

Расчет толщины вентилируемого фасада

Расчет необходимой толщины слоя утеплителя под вентилируемым фасадом производят в строгой последовательности. Его начинают с расчета сопротивления теплопередачи, с учетом особенностей климата региона и значений температуры в доме.

Плотность утеплителя и его продувка

При небольшой плотности утеплителя (до 80 кг/м3), возможно, его слой будет продуваться потоком воздуха. В результате будут наблюдаться существенные потери тепла. По этой причине сверху теплоизоляционного материала нужно уложить пародиффузионную мембрану. Качество утеплителей, плотность которых превышает 80 кг/м3, позволяет использовать их без защиты от ветра.

Всегда ли нужен вентзазор?

Вопрос про обшивку дома задает Аркадий Карпов, г. Москва: Здравствуйте, хочу задать вам вопрос. Мне сейчас бригада делает обшивку дома, утепляют и обшивают сайдингом. После того, как настелили пленку, сразу шьют поверх этого сайдинг. Я говорю – где зазор? Они говорят — не надо, всегда так делаем. Правильно ли они делают и как надо правильно? Отвечает Андрей Волоколамцев, бригадир ООО «Август», г. Подольск.

Здравствуйте, Аркадий. Возможно то, что делают ваши строители не совсем правильно, а возможно – совсем не правильно. Чтобы было у вас нормальное и системное понимание этого вопроса, давайте, для начала, разберем ваш случай, а потом посмотрим, нужно ли делать вентзазор и когда.

Итак, давайте разберемся, из какого материала у вас дом. Если стены сложены из паропроницаемого материала, то в случае использования декоративного слоя из сайдинга, вам обязательно нужно делать вентилируемый зазор. Потому что влага из внутренних помещений вашего дома в виде пара будет проникать через стены в утеплитель и увлажнять его.

Утеплители типа базальтовой ваты очень не любят влаги. Когда они намокают хотя бы на 15 процентов, то теряют в своих показателях по теплосопротивлению уже 50 процентов.

Есть, однако, такие утеплители, которые не так восприимчивы к влаге, которые не на столько теряют свою теплоизолирующую способность. Это, в первую очередь, относится к пенополиуретану, который может наноситься на стены дома напылением.

Подготовка технической документации

Так проводят испытания вентфасада в печи на присвоение класса пожарной опасности

В соответствии с постановлением Правительства Российской Федерации от 27 декабря 1997 г. № 1636 новые материалы, изделия, конструкции и технологии подлежат подтверждению пригодности на территории Российской Федерации.

Это положение распространяется на вентфасады, требования к котором ГОСТом не регламентированы.

Это значит, что главный документ, регламентирующий возможность применения системы в строительстве – это Техническое свидетельство Госстроя.

По данным ФГУ «Федеральный центр технической оценки продукции в строительстве», в настоящее время в России более 50 фирм и компаний имеют технические свидетельства на фасадные системы с воздушным зазором.

Но Техническое свидетельство не заменяет и не исключает необходимость наличия для монтажа вентфасадов также следующих документов:

• Заключение на присвоение класса пожарной опасности;
• Заключение о коррозионной устойчивости с указанием срока службы в различных средах;
• Заключение о сейсмической устойчивости;
• Заключение о несущей способности системы и др.

Это небольшой перечень документов, которые должны быть готовы без привязки к определенному объекту. Но есть еще комплект документов, создаваемый под объект. Набор документов стандартный, но уникальный по содержанию. Это:

• Статический расчет нагрузок системы;
• Теплотехнический расчет;
• Проект вентилируемого фасада;
• Технологическую карту на нвф;
• Проект производства работ (ППР) на вентилируемый фасад;
• Смета на фасад.

Устройство вентфасада – виды навесных фасадных систем

Схема монтажа вентилируемых фасадов без утепленияВентфасад без утепления

Теплоизоляционные материалы отсутствуют или между утеплителем и отделочным материалом нет вентиляционного зазора.

В последнем случае стена утеплена, но нельзя вести речь об устройстве именно вентилируемого фасада.

Схема монтажа вентилируемых фасадов с утеплениемВентфасад с утеплением

Утепленный вентилируемый фасад должен отвечать таким условиям:

– присутствует паропроницаемый утеплитель (паропроницаемость – > 0,1-0,3 мг/(м*ч*Па)); – утеплитель закрыт пленкой (паропроницаемость – >800 г/м.кв. за сутки); – обустроен вентиляционный зазор (размер – 40-60 мм).

Облицованная стена не может быть отнесена к вентилируемым фасадам если:

1. присутствует зазор между стеной и утеплителем;
2. при использовании теплоизоляционного материала с низкой паропроницаемостью (< 0,1 мг/(м*ч*Па));
3. используется утеплитель с заданными показателями пропускания пара (0,1-0,3 мг/(м*ч*Па)), но он закрыт пленкой с низкой паропропускной способностью (<800 г/м.кв. за сутки);
4. отсутствует вентиляционный зазор, при соблюдении требований по паропускаемости у теплоизоляционного материала и пленки.

В перечисленных случаях используют другие способы облицовки фасада.

Советы до начала работы

Не экономьте на покупке строительных и отделочных материалов. Качественный материал не может стоить намного дешевле своей среднерыночной стоимости. Покупайте все необходимые элементы в проверенных местах, отдавая предпочтение известным производителям.

Сайдинг для фасада

Уделите должное внимание выбору облицовочного материала. К примеру, для отделки фасада очень хорошо подходит плитка во множестве ее разновидностей. Однако плитка имеет очень большую проблему – отрыв хотя бы одного элемента облицовки приводит к т

н. «эффекту домино», в результате которого обычный порыв ветра может оторвать и близлежащие плитки

Однако плитка имеет очень большую проблему – отрыв хотя бы одного элемента облицовки приводит к т. н. «эффекту домино», в результате которого обычный порыв ветра может оторвать и близлежащие плитки.

В итоге появится дыра, из-за которой характеристики всей конструкции снизятся. Поэтому по возможности от подобной облицовки рекомендуется отказываться.

Облицовка фасада сайдингом

Самый лучший вариант финишной облицовки для вентилируемых фасадов – это сайдинг. При условии грамотного монтажа внешний вид, срок службы и прочие важные характеристики такой отделки не будут уступать другим популярным материалам. Более подробную информацию о свойствах сайдинга вы получите далее.

Эксплуатационные и технические характеристики навесного фасада

К эксплуатационным характеристикам системы навесных вентфасадов относятся:

• небольшие финансовые расходы на обслуживание систем;
• система НВФ – это на сегодняшний день единственная с экологической и экономической точки зрения правильная теплозащита и защита стен от разрушений;
• данная фасадная технология оптимально подходит как для облицовки новостроек, так и для реконструкции уже бывших в эксплуатации зданий;

• использование такой системы дает прекрасную возможность выбора и изменения облика здания путем варьирования характера, текстуры, форматов и цветов облицовочных материалов;
• система НВФ увеличивает срок эксплуатации здания;
• презентабельный вид здания сохраняется длительное время и не требует особого ухода или регулярного ремонта;
• есть возможность замены отдельных деталей, не разрушая всей конструкции.

Профильная система навесных вентфасадов позволяет использовать различные материалы и панели для облицовки стен.

Отвод влаги происходит через специальную паропроницаемую мембрану

Основными техническими характеристиками вентилируемых фасадов являются:

• Защита от осадков. Конструкция данной системы спроектирована так, что соприкасающаяся с точкой росы влага удаляется в дренаж, избегая контакта с утеплительным слоем и основной стеной здания.
• Теплоизоляция. Наличие утеплителя поможет сократить расходы отопительной энергии в значительной степени. Также теплоизоляция позволяет снизить толщину основных несущих стен здания, что уменьшает нагрузку на фундамент. Утеплитель защищен от попадания влаги, воздействия окружающей среды, ультрафиолета и конденсата благодаря профильной системе вентфасадов.
• Звукоизоляция. Утеплитель и наружные облицовочные панели сами по себе обладают отменными звукопоглощающими свойствами в широком диапазоне частот. И использование этих материалов в совокупности дает значительную звукоизоляцию (в среднем звукоизоляция стен при использовании систем НВФ повышается в два раза).
• Термоизоляция. Естественную вентиляцию фасада, препятствующую накоплению излишнего тепла внутри здания, обеспечивает применение утеплителя и специальной профильной системы для вентфасадов. Благодаря этому внутри помещений образуется оптимальный температурный режим и комфортный микроклимат, не требующий использования дорогих систем кондиционирования.
• Диффузия водяных паров. В процессе жизнедеятельности в доме человека образуются излишние пары (использование душа, утюга, приготовление пищи и т. д.). Часть из выводится через вентиляцию, а часть – через «дышащие» стены. Так как в системе НВФ предусмотрена естественная вентиляция стен, образовавшаяся влага в виде пара без сложностей удаляется.
• Поглощение термических деформаций. Термические деформации, как правило, возникают при суточных и сезонных перепадах температуры воздуха. Схема монтажа навесного вентфасада и крепления каркаса к стене разработана так, что система НВФ имеет возможность поглощения термодеформаций. Это и помогает избежать внутренних напряжений в материалах подконструкции и облицовки.
• Пожарная безопасность. Материалы, из которых выполнены составляющие системы навесных вентфасадов, как правило, относятся к категории несгораемых или трудносгораемых, что препятствует распространению огня.

Большое количество преимуществ, которыми обладают вентфасады на фоне других вариантов отделки внешних стен, делает их наиболее востребованными в России и странах зарубежья. Главными достоинствами являются и возможность установки при любых погодных условиях и в любой климатической зоне, и отличное шумопоглощение, и отменная теплоизоляция, и обширный спектр материалов, текстур, цветов и оттенков для отделки, и пожароустойчивость, и многое другое. Внешний экран облицовки служит зданию надежной преградой от воздействия внешней природной среды, способной нанести вред несущим стенам, а также подконструкции системы НВФ

Но для создания долговечного экстерьера здания очень важно, чтобы все составляющие монтируемой системы были высокого качества. Рекомендуем ознакомиться с материалом об алюминиевых фасадах

Подготовительный этап

Первые шаги очень важны и стоит обратить на них особое внимание, чтобы в процессе монтажа не возникло неприятных сюрпризов. На данном этапе работ требуется:

–идеально выровнять обрабатываемую поверхность

–идеально выровнять обрабатываемую поверхность

–подготовить все расходные материалы и инструменты;

–пройти теоретическую подготовку.

Важно знать! Утеплителем в этой конструкции могут служить самые разнообразные материалы, но самым подходящим остается пенопласт. Минеральная вата также демонстрирует высокие эксплуатационные и теплоизоляционные показатели, но во влажной среде ее использовать не стоит, поскольку мокрый материал теряет свои полезные свойства в отличие от пенопласта

Типы популярных фасадных панелей

1. Керамогранитные плиты – применяются на больших фасадах, цоколях и входных группах. Применяются с утеплителем или без него. Крепятся на металлический каркас при помощи специальных кляммеров. Служат до 60 лет, не выцветают. Эти плиты тяжелее других отделочных материалов, поэтому на высотных зданиях монтируются на усиленную подсистему. Ее параметры можно рассчитать с помощью специального калькулятора.
2. Композитные панели – представляют собой алюминиевые кассеты, которые вырезают и загибают из листа композитного материала. Стандартные размеры листа различны для каждой толщины. Так для листа толщиной 3мм – 1,5*4м, для листа толщиной 4мм- 1,25*2,5. Обладают небольшим весом порядка 7кг на 1м2, гибкостью и разнообразием вариантов расцветки. Такие навесные панели обеспечивают защиту стен от агрессивных природных воздействий. В основном применяются на промышленных зданиях, торговых центрах, и в качестве отделочного материала жилых домов.
3. Фиброцементные плиты – отличаются особой прочностью и долговечностью. Изготавливаются в различных цветах.
4. Натуральный камень – применяется для отделки цоколя зданий, или же в качестве облицовочного материала крупных, муниципальных зданий. В отличии от керамогранита такой материал тверд и более устойчив к ударам.

• Керамогранитные плиты, применяются на цоколях и входный группах
• Композитные панели защищают стены зданий от природных воздействий
• Натуральный камень, такой материал более устойчив к ударам
• Фиброцементные плиты, более прочные и долговечные

Монтаж вентилируемых фасадов с плитами из керамогранита

Перед началом работ производят разметку стены. В местах расположения кронштейнов наносят метки и сверлят отверстия. Диаметр и длинна бура, которым производят сверление, должны соответствовать размеру анкерного дюбеля. После крепления кронштейнов приступают к монтажу утеплителя. Он должен непрерывным слоем покрывать всю поверхность стены и быть надежно закреплен на ней. Для этого используют рондоли. Они представляют собой пластиковый дюбель со шляпкой большого диаметра. При монтаже рондолей утеплитель покрывают пароизоляционной мембраной и производят крепление сквозь нее. Таким образом, мембрана надежно держится на утеплителе.

В состав конструкции вентфасадов входят металлические профиля, которые необходимо закрепить на кронштейнах и при этом с помощью них создать одну плоскость. Для этого закрепляют первый профиль у угла здания и второй у противоположного. При монтаже профилей контролируют вертикаль с помощью уровня. Для того чтобы создать единую плоскость между профилями натягивают капроновые нитки расстояние между ними должно быть не более одного метра. После этого приступают к монтажу следующих профилей, которые крепят на кронштейнах с помощью вытяжных заклепок.

Совет от «фасадца»

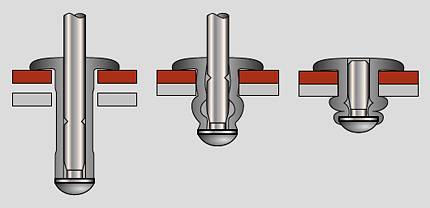

Примечание — в целях экономии допускается применение шурупов, но такой тип крепежа не рекомендуется, так как винтовое крепление со временем выкручивается под воздействием акустических эффектов.

По технологии монтажа керамогранитных панелей следует применить специальные кляммеры, которые предназначены для крепления плит на каркасе и входят в комплектацию фасадной системы. Такая комплектация позволяет собрать вентилируемый фасад очень быстро и качественно. Клямеры крепят к каркасу с помощью заклепок. Перед началом крепления этих элементов можно натянуть нитку вдоль каркаса, которая будет определять расположение нижних кляммеров.

Стоит отметить, что комплектация фасадных систем включает в себя несколько разновидностей кляммеров.

В ее состав входят кляммеры, которые располагаются снизу плиты, сбоку и сверху. После монтажа нижних креплений устанавливают первую плиту у угла и закрепляют ее боковым кляммером. Так осуществляют монтаж всего нижнего ряда фасадных плит. После этого крепят верхние кляммеры, которые являются нижними для второго ряда плит и повторяют действия описанные выше. Если все сделать согласно этой инструкции в вашем доме будет тепло, а фасадная система прослужит много лет.
