Что такое мелкозаглубленный столбчатый фундамент, пошаговая инструкция по возведению

Преимущества

Столбчатые фундаменты, которые применяются для каркасных домов, а также для построек, в которых отсутствуют подвальные помещения, относительно дешевые и простые в исполнении.

К их преимуществам относят:

1. Возможность самостоятельного проектирования и расчета. Помимо этого, столбчатые фундаменты несложно возвести самостоятельно, не привлекая при этом специалистов и дорогостоящую технику.
2. Возможность возведения на любых почвах, кроме тех, где есть вероятность процессов пучения или имеют высоко расположенные слои грунтовых вод.

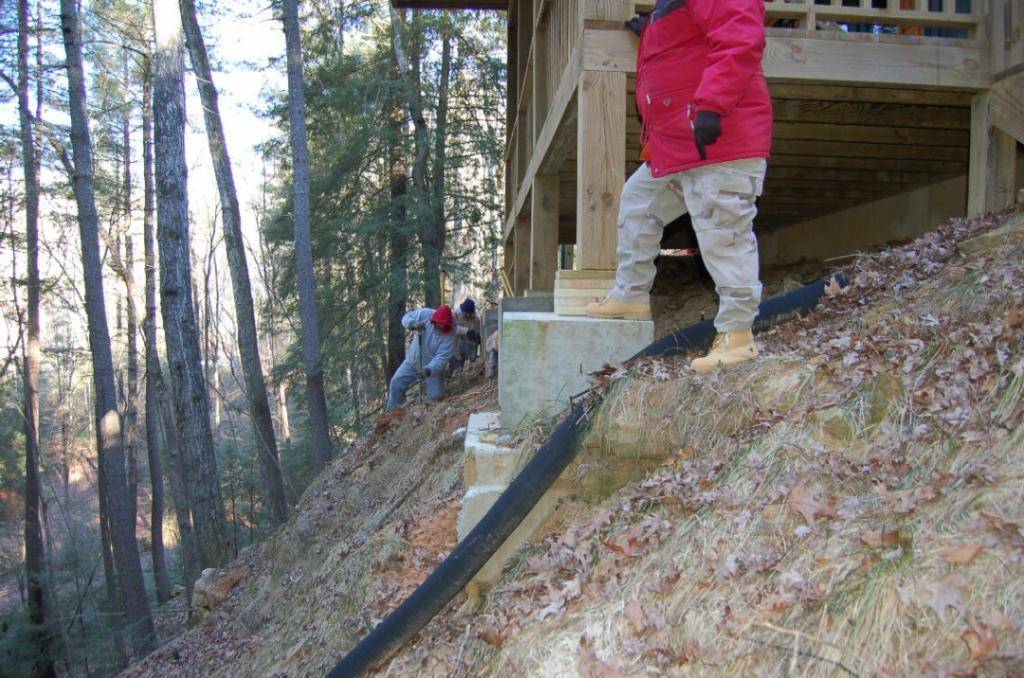

3. Нахождение на участках со значительными перепадами по высоте. Применять столбчатые фундаменты можно даже на склонах холмов.
4. Отсутствие необходимости в проведении подготовительных работ, которые требуют выравнивания ландшафта.
5. Небольшие сроки возведения. Для постройки такого типа фундамента потребуется работать максимум две недели.
6. Отсутствие необходимости в дорогостоящей и сложной гидроизоляции.
7. Долговечность эксплуатации. При соблюдении технологии проведения работ столбчатый фундамент способен прослужить более 50 лет.
8. Относительно небольшая стоимость.

Когда возводят?

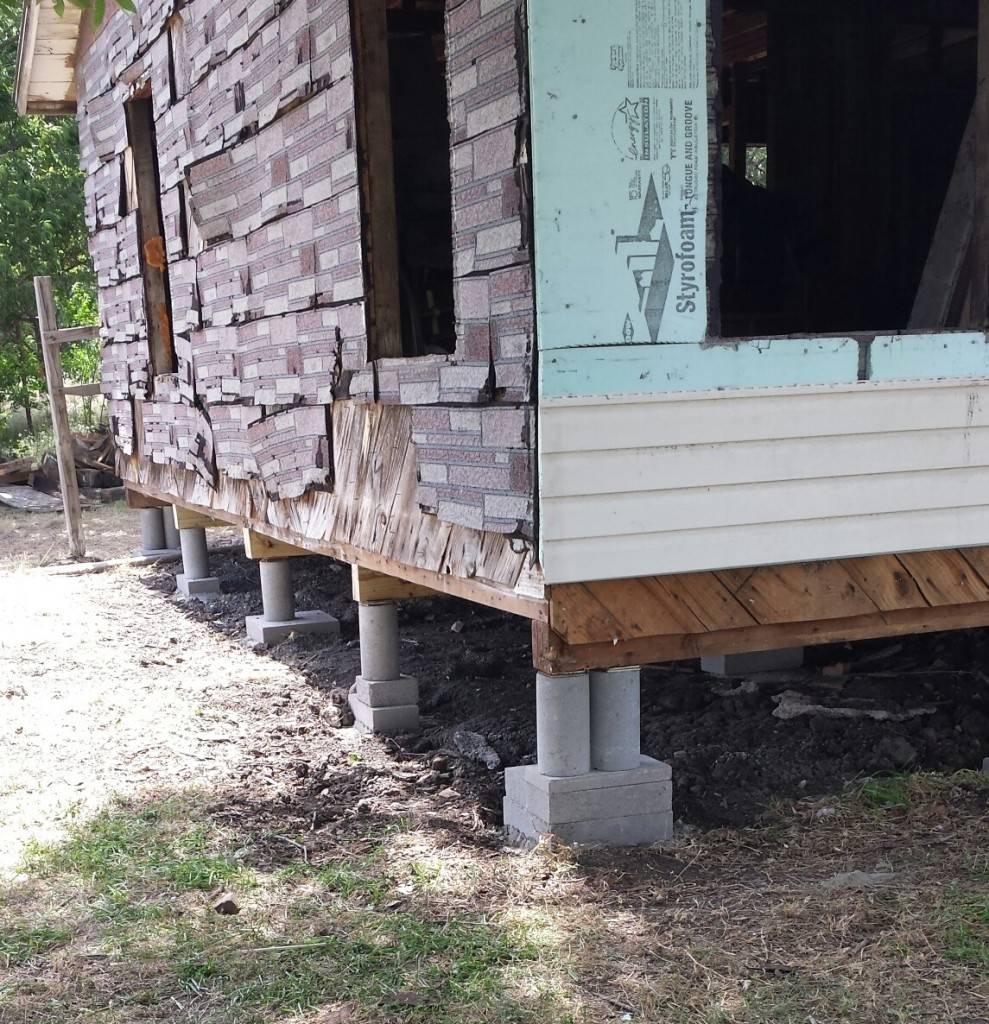

Незаглублённый столбчатый фундамент (НСФ) – это сетка из точечных опор, которые не погружены вглубь земли, а передают нагрузку от сооружения непосредственно на поверхность земельного участка.

На таких столбах чаще всего строят:

• бревенчатые,
• щитовые,
• каркасные дома,
• бани,
• хозблоки,
• пристройки,
• летние кухни и т.п.

НСФ возводят не только исходя из малого веса сооружения, но и при наличии прочного грунтового основания.

Фундаменты такого типа целесообразно возводить на скалистых, крупнообломочных грунтах в районах с низкой сейсмологической опасностью и отсутствием подвижек почвы. Возможна установка НСФ на пучинистых основаниях. Об этом будет рассказано ниже в отдельной главе.

Расчет ленточного фундамента для частного дома

Глубина заложения. Подошву заглубленного ленточного фундамента чаще всего располагают на глубине околов 200 мм ниже промерзания грунта; при наличии подвала нижний край стен должен находиться на 200-300 мм ниже уровня подвала.

Что касается мелкозаглубленных ленточных фундаментов, то минимальная глубина их заложения варьирует в зависимости от нормативной глубины промерзания грунта.

Для Московской области оптимальной глубиной для мелкозаглубленного фундамента будет предел 0,75 — 1 м.

Высоту надземной части фундамента рекомендуют принимать равной его ширине, умноженной на 4. Нежелательно, чтобы надземная часть была по высоте больше подземной.

Ширина ленты фундамента – важнейшая характеристика, требующая инженерного расчета и зависящая от несущей способности грунта. За счет ширины фундамента регулируется распределение удельной нагрузки здания на грунт. По нормативам она должна составлять не более 70% от несущей способности (расчетного сопротивления) подлежащего грунта на единицу его площади.

Для расчета ширины определяется суммарная нагрузка (вес здания в килограммах), это значение делится на длину фундамента (в сантиметрах) и несущую способность грунта (в кг/см2). Ориентировочные значения расчетного сопротивления разных типов грунта можно узнать из СНиП 2.02.01-83 (СП 22.13330.2010) «Основания зданий и сооружений».

Дом на ленточном фундаменте

Общий вес здания складывается из веса всей постройки и ее обстановки плюс снеговая и ветровая нагрузка.

При подсчете «мертвого» веса здания суммируется вес следующих его элементов: наружных стен и внутренних перегородок вместе с отделкой и утеплителем, перекрытий со стяжкой (если она есть), теплоизоляцией и напольным покрытием, фронтонов, стропильной системы, кровельного пирога. Окна и двери обычно не учитываются. Понятно, что для такого расчета необходимо иметь уже готовый проект дома и расчет требуемого количества строительных и отделочных материалов.

Для определения веса обстановки дома можно воспользоваться расчетным значением полезной нагрузки на перекрытия жилого дома из СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия» – это 195 кг/м2. Данные по снеговой и ветровой нагрузке для каждого региона приведены в этом же документе, при этом в расчет фундамента закладывается 30% от значения ветровой нагрузки по СНиП.

Эти цифры суммируются и умножаются на коэффициент запаса прочности, равный 1,3.

Важно помнить, что фундамент по ширине не может быть меньше опирающейся на него стены.
На практике минимальная ширина фундамента одноэтажного дома с мансардой на грунтах с хорошей несущей способностью составляет около 30 см; для двухэтажного коттеджа минимальная допустимая ширина начинается с 50 см, а для просторного загородного дома высотой 2-3 этажа – с 65 см.

Ленточный фундамент

Мелкозаглубленный столбчатый фундамент своими руками: технология возведения

Возведение столбчатого фундамента своими руками состоит из следующих этапов:

Минимально допустимые номинальные диаметры продольной и поперечной арматуры при армировании фундамента.

проектирование и расчет фундамента;

разметки на участке;
земляные работы;
сооружение монолитных бетонных подушек;
монтаж опалубки для монолитных столбов;
заливка столбов и обвязка.

Проектирование, расчет столбчатого фундамента и составление сметы стройматериалов производятся в первую очередь. Опытным путем определяются плотность грунта и уровень промерзания почвы. Затем рассчитывают длину столба, учитывая, что бетонная подушка под столбом должна располагаться ниже точки промерзания. Бетонные столбы обычно изготавливаются со сторонами 25×25 см. Зная размеры и длину сторон, высчитывают объем бетона для изготовления 1 столба. К нему прибавляется объем одной опорной подушки. При проектировании рассчитывают и количество столбов, и промежуток между ними. В расчетах большую роль играет стройматериал, из которого будут возведены стены, его общая масса. Монолитные столбы располагают примерно на расстоянии 1,5-2 м

Не менее важно грамотно рассчитать расположение столбов. Сначала располагают столбы на углах и других участках с наибольшей нагрузкой

Затем распределяются дополнительные столбы.

Выполнение земляных работ своими руками

После расчетов приступают к разметке на поверхности грунта и выполнению земляных работ. Земляные работы заключаются в выкапывании по периметру будущего фундамента квадратных ям со сторонами 50×50 см или 40×40 см. После этого дно ям трамбуется и засыпается 10 см слоем щебня, преимущественно средней фракции. Затем производят трамбовку и приступают к армированию подушек.

Армирование фундамента своими руками

Для армирования подушек используют арматуру А3 сечением 10-12 мм. Сначала нарезаются прутки длиной 35-45 см. Они укладываются на ровную поверхность и вяжутся так, чтобы получилась решетка с ячейкой 15×15 см или 10×10 см. Связанные решетки укладывают на дно ямы сверху щебня, заранее подложив под арматуру несколько обломков кирпичей, чтобы при заливке решетка находилась в толще бетонной массы.

Заливка столбов

Схема приготовления бетонной смеси.

На следующем этапе производится заливка подушек, она выполняется бетоном М250. Толщина бетонных подушек должна быть небольшая, 10 см. При заливке из центра бетонной подушки выводится арматура для дальнейшей привязки арматурного каркаса столба. Если это не будет мешать заливке, можно заранее к арматурным решеткам привязать каркас. После заливки ждут около 7-10 суток, пока схватится бетон, и начинают установку опалубки столбов. Опалубку для столбов, представляющую собой длинный короб без дна, изготавливают из обрезной доски. Если вы изготавливаете столбчатый фундамент не сами, а воспользовались услугами профессионалов, у строительной бригады обычно уже есть готовая опалубка для изготовления фундаментов разного типа.

Заливка монолитных столбов для столбчатого фундамента своими руками выполняется бетоном той же марки, которая применялась для изготовления опорных подушек. В короб, заполненный бетоном, опускают головку глубинного вибратора. Под воздействием его колебаний бетонная масса хорошо уплотняется. Начинают производить вибрацию с самого дна столба, понемногу поднимая вибратор на поверхность. Затем в опалубку столба доливается нужное количество бетона, и в бетонную массу закладывается согнутый металлический уголок или металлические пластины для выполнения дальнейшей обвязки. Подобное устройство столбчатого фундамента позволяет изготовить монолитную конструкцию.

Через 5-7 дней после заливки столбов опалубка снимается, чтобы ускорить затвердение бетона, а спустя еще примерно 3 недели производится обвязка всех столбов швеллером. Также спустя 30 дней после сооружения столбчатого фундамента своими руками производится гидроизоляция бетонной поверхности столбов.

Принцип расчета

Прежде чем начать возводить фундамент, необходимо провести расчет его основных параметров. При проектировании наиболее распространенного ленточного основания проводится определение следующих параметров: глубина залегания фундамента, ширина ленты и высота надземного ростверка. Кроме того, следует провести проверочный расчет на деформации в соответствии со СНиП 2.02.01-83. При проведении расчетов учитываются следующие факторы: тип грунта, уровень грунтовых вод, глубина промерзания почвы, нагрузка на опору, перепад высот на месте строительства.

На первом этапе проектирования обязательно проводится анализ почвенных характеристик, и, прежде всего, определяется тип почвы. Основные почвенные характеристики можно определить самостоятельно. Для этого выкапывается небольшая яма на глубину фундаментного заглубления, и извлекаются образцы грунта. Почва увлажняется и скатывается цилиндром длиной 14-16 см и диаметром 10 мм. Затем, делается попытка сворачивания из образца кольца — если цилиндр при закручивании разрывается, то грунт — суглинок; если сохраняет форму, то — глинистая почва. Супесь вообще не формируется таким образом, а разваливается.

Пористость почвы определяется следующим образом. Из грунта вырезается куб со стороной 10 см и взвешивается — определяется объемная масса (М1). Потом, куб раздавливается, уплотняется и снова взвешивается — масса сжатого грунта (М2). Коэффициент пористости рассчитывается из формулы Е = 1 — М1/М2, где М1, М2 выражаются в кг/см³.

Средние значения этого параметра сводятся в таблицы по регионам. Например, в районе Москвы суглинки промерзают на 1,35 м, средний и крупный песчаник — на 1,76 м; в Ростове — 0,8 м и 0,88 м, соответственно; а в Тюмени — 1,8 и 1,98 м.

Незаглубленное основание

Как сделать столбчатый фундамент? Опоры незаглубленного основания располагают друг от друга с шагом в 1,5-2,5 м. Их возводят тогда, когда требуется сделать столбчатый фундамент бани, хозблока, пристройки, летней кухни, щитового или деревянного дома. Рекомендуется такая конструкция на слабо- и непучинистых грунтах, а также для сооружений небольшой площади и веса. В том случае, когда участок строительства расположен на крупнообломочном, скальном или недостаточно твердом грунте, не склонном к подвижкам, незаглубленный фундамент может быть использован и для возведения большого дома. При желании применить подобный тип основания на обычных почвах понадобится снизить воздействие на строение сил пучения. Сделать это можно при расположении под опорами песчаной подушки.

Незаглубленный столбчатый фундамент своими руками может быть выполнен из бутобетона и бетона, бетонных блоков и пескобетона. Все эти материалы имеют самые различные цены и размеры. Наиболее популярными из них являются фундаментные блоки, параметры которых составляют 20 х 20 х 40 см. Стоимость подобного основания нетрудно рассчитать самостоятельно. Можно будет также применить специализированную программу с онлайн-калькулятором.

Как правильно сделать столбчатый фундамент своими руками из кирпича? При желании использовать этот материал стоит иметь в виду, что недопустимо применение его силикатного или керамического видов, которые обладают низкой морозостойкостью и высокой гигроскопичностью.

Как сделать столбчатый фундамент из блоков 20х20х40? Такие работы производятся в несколько этапов:

1. Производится разметка участка строительства и очищается грунт. Обустраивается дренажный слой и проводятся гидроизоляционные работы.
2. Для того чтобы сделать столбчатый фундамент из блоков, понадобится также и определить места установки столбов.
3. Подготавливаются участки, которые будут располагаться под опорами. В месте установки каждого из столбов устраивается песчаная подушка.
4. Производится монтаж опор, каждую из которых сооружают не менее чем из 4 блоков. Расчет столбчатого фундамента с определением цены и количества необходимого материала довольно прост. Ведь опоры для незаглубленного основания выкладываются из блоков размеров 20х20х40 см в два ряда, придерживаясь шахматного порядка. Швы выполняются с использованием неразбавленного цементного раствора. Открытая часть блоков подлежит отделке штукатуркой.
5. В обязательном порядке выполняется гидроизоляция опор в местах их стыка со строением. Для этого применяют рубероид, битумную мастику, толь или гидроизол.

При строительстве бань опоры для их стен нередко выполняют из дерева. Как сделать столбчатый фундамент такого типа своими руками? Для этого понадобятся комлевые части сосны или дуба, диаметр которых составляет 20-30 см. Эти деревянные элементы заранее пропитывают отработанными маслами или дегтем. Придать большую устойчивость опорам можно при их погружении в слой бетона толщиной от 10 до 15 см, который заливают в заранее вырытую яму.

Устройство забирки

После обустройства столбчатого фундамента подполье здания остается незащищенным от случайного мусора и осадков. Да и его внешний вид портит эстетику всего сооружения. Решить все эти проблемы позволяет забирка. Это фальшцоколь, который может быть выполнен из самых различных материалов.

Самым идеальным вариантом, который не потребует выделения значительной суммы денег, станет облицовка периметра подполья любым из недорогих облицовочных материалов.

Как сделать забирку столбчатого фундамента? Для этого понадобится соорудить нехитрый каркас из оцинкованного профиля или бруска. На подготовленную конструкцию и должен быть закреплен выбранный материал, которым может стать цокольный сайдинг. Выполнить такие работы не сложно самостоятельно всего за один день. Очередность их выполнения заключается в следующем:

1. Выполнение обрешетки из доски или бруска 50 мм. Крепят ее по наружному периметру опор в виде двух поясов (под ростверком и у земли).
2. Монтаж панелей, который производится от угла по кругу. Направление движения работ будет зависеть от нахождения замков на сайдинге. Большинство производителей располагает их справа.

Основными преимуществами данного материала является минимальная трудоемкость выполняемых работ. Среди недостатков отмечается ограниченность размеров деталей цокольного сайдинга. Так, большинство производителей предлагают панели длиной 40-48 см. Но в том случае, когда ростверк столбчатого фундамента находится на большем расстоянии от отмостки, то вместо цокольных панелей рекомендуется использовать профлист. Этот материал не сложен в крое и позволит применить его практически без отходов.

Помимо этого довольно популярными вариантами для фальшцоколя являются:

1. Забирка из дерева. Наиболее уместной она станет для срубов, выполненных из оцилиндрованного бревна. Для обустройства такой забирки понадобится положить на землю между опорами гидроизоляцию. На нее укладывается бревно. Между ним и венцом сруба вертикально располагаются короткие деревянные детали. Эти небольшие бревнышки необходимо врубить сверху и снизу в горизонтально расположенные опоры.
2. Каменная кладка. Такую забирку выполняют из кирпича или бутового камня. Этот материал укладывают на подбетонку либо на песчано-гравийную подушку.
3. Забирка из доски. В этом случае используется вагонка, имитация бруса, блок-хаус, композитный декинг. Для выполнения работ по облицовке подполья можно приобрести половую или обрезную доску.

По своей сути забирку можно сравнить с глухим забором. Единственным отличием от него должны стать специально оформленные вентиляционные окна.

Весьма оригинальными решениями станут следующие:

• выполнение частокола, когда между землей и нижней частью стены строения устанавливаются плотно подогнанные друг к другу колья;
• плетень из полимерных материалов или натуральных веток;
• отделка поликарбонатом (как правило, цветным);
• «француз», представляющий собой пустотелый бетонный блок, обладающий оригинальной фактурой.

В большинстве случаев для обустройства фальшцоколя используются материалы, которые остаются после строительства. Это значительно снижает стоимость здания и позволяет сделать его фасад весьма оригинальным.

Однако проведение работ по декорированию фальшцоколя вовсе не исключает вероятности проникновения в подполье влаги. Именно поэтому, изготавливая забирку, следует позаботиться о герметичности ее сопряжения с отмосткой. Для этого понадобится применить гидроизол, имеющий полимерную стекловолоконную основу с одним или двумя битумными слоями. Данный материал сгибается под прямым углом. Одна его часть заводится горизонтально под отмостку, а вторая располагается вертикально позади забирки. Только в этом случае влага гарантированно не будет поступать внутрь подполья. В качестве дополнительной меры станет обустроенная по периметру отмостки ливневка, которая своевременно отведет от здания дождевую и талую воду.

Заливка

Заливка производится в один прием. Перерыв более суток недопустим, поэтому необходимо продумать и организовать процесс так, чтобы успеть залить всю ленту за один раз. Рекомендуется использовать готовый бетон, доставленный на площадку в миксере.

Надо создать систему лотков, подающих материал в опалубку. Заливка ведется с разных точек с таким расчетом, чтобы подавались равные количества бетона. Это поможет обеспечить равномерное качество ленты во всех точках, создаст максимальную прочность и устойчивость к нагрузкам.

После заливки ленту накрывают полиэтиленом и каждые 4 часа поливают водой. Через 3 для режим полива меняется — каждые 8 часов. Так продолжается еще неделю, после чего можно демонтировать опалубку.

Окончательное застывание ленты происходит через 28 дней.

ОБРАТИТЕ ВНИМАНИЕ!
Сокращать срок выдержки бетона нельзя, это делает ленту менее прочной и надежной.

Виды МЗЛФ

Для малоэтажных домов подходит мелкозаглубленный фундамент нескольких типов:

• сборно-монолитный ленточного типа (серия 20, глубина 40 см);
• сборно-монолитный (серия 60, глубина 80 см);
• ленточный монолитный (серия 20, глубина 40 см);
• ленточный монолитный (серия 60, глубина 80 см);
• усиленный монолитный фундамент для сложных грунтов.

Чем отличается мелкозаглубленный фундамент?

При устройстве обычного ленточного фундамента котлован имеет довольно большую глубину – почва изымается до самой глубокой точки промерзания. А во многих регионах нашей страны глубина промерзания достигает полутора метров и более.

Котлован для мелкозаглубленного обычно не более полуметра. И если на обычных почвах столь малая глубина не позволяет обеспечить максимальную прочность и надежность, то на пучинистой как раз это обеспечивает многолетнюю комфортную эксплуатацию фундамента.

В то же время, мелкозаглубленный фундамент на пучинистом грунте значительно надежнее, чем заглубленный. Поэтому, если вы начинаете строительство частного дома в местности с проблемным грунтом, он станет для вас идеальным решением.

Ленточный мелкозаглубленый фундамент

В пользу данного варианта выступает то, что, не смотря на небольшую глубину заложения, при устройстве такого фундамента вполне возможно устройство подвального помещения.

По технологии различают сборный и монолитный ленточный фундамент.

Сборный

Сборный будет состоять из готовых бетонных блоков, объединенных стяжкой. Этот фундамент хотя и монтируется несколько быстрее, однако уступает по прочности и срокам службы.

Монолитный

Монолитный изготавливается прямо на месте, раствор заливается в подготовленную опалубку. Он прочнее, прослужит дольше, однако и труда потребуется затратить на его возведение своими руками значительно больше.

Очень хорошо показывает себя данный тип фундамента при строительстве каркасных домов.

Особенности материалов

Мелкозаглубленный фундамент может быть выполнен с использованием определенных строительных материалов.

Самым распространенным является ленточный фундамент из железобетона (бетонная смесь + арматура). Также при возведении могут использоваться

• бутобетон (бутовый камень), подходит для легких песчаных почв или
• кирпич, для почв с минимумом грунтовых вод.

Материал изготовления

Самый простой способ строительства мелкозаглубленного фундамента – залить монолитное основание из бетона. Существуют и другие варианты: такой тип фундамента можно выполнить как из кирпича, так и из бетонных блоков.

Железобетон

Наиболее востребованный и прочный материал для строительства фундамента. Его получают, соединяя бетонную смесь и арматуру. Установка дополнительно металлической сетки по периметру добавляет фундаменту прочность.

Бутобетон

Представляете собой смесь из цементного раствора, песка и крупных камней.

Такой материал подходит только для фундамента, возводимого на легких почвах — песчаных, например, или для укладки на скалистых породах, на гравии.

Кирпич

Довольно редко ленточный фундамент выполняют из кирпича. Эта технология используется исключительно в сухом климате, где выпадает минимум осадков и нет грунтовых вод.

Мелкозаглублённое основание

Это самый популярный вид столбчатого фундамента, поскольку на его возведение тратится минимум средств и усилий

Это самый популярный вид столбчатого фундамента, поскольку на его возведение тратится минимум средств и усилий, а сфера использования довольно широка. Такие конструкции подходят в качестве основы под деревянную баню и каркасный дом.

Обычно столб делается из труб, внутрь которых устанавливается каркас и заливается бетон. Поскольку основную нагрузку воспринимает бетонная начинка, материал трубы большого значения не имеет. Она больше выступает в роли несъёмной опалубки. Обычно применяются пластиковые или асбестовые канализационные трубы.

Выбор диаметра трубы зависит от назначения постройки. Для лёгких беседок достаточно трубы диаметром 100 мм, а для бревенчатых построек подойдёт труба сечением 250-300 мм. Объём бетона высчитывается с учётом, что на каждые 10 м трубы диаметром 100 мм требуется 0,1 кубометр бетона, а на изделие диаметром 200 мм расходуется 0,5 кубов, для трубы сечением 300 мм понадобится 1 куб бетонного раствора.

Порядок работ следующий:

1. После подготовки участка и выполнения разбивки при помощи ручного бура делают отверстия в грунте для установки столбов. При этом стоит помнить, что глубина ямы должна быть на 200 мм больше длины столба для выполнения песчаной подушки.
2. После выполнения ямы на дно засыпают песок, поливают его водой и трамбуют. Чтобы защитить бетонную смесь от потери влаги, поверх песчаной подушки укладывается прослойки из рубероида.
3. Далее в ямы опускаются отрезки труб, которые должны иметь 10-сантиметровый запас высоты. Трубы выравнивают по уровню и фиксируются в скважине при помощи деревянных брусков.

1. После этого в трубу выливается немного бетонно-гравиевой смеси. Сразу после этого труба приподнимается и фиксируется в таком положении до полного застывания смеси на дне ямы. Таким образом, мы получим прочное основание, которое будет хорошо противодействовать силам пучения грунта.
2. Когда бетон застынет, труба обматывается рубероидом для выполнения гидроизоляции.
3. Скважина засыпается песком с послойной проливкой водой и трамбовкой. Во время выполнения этих работ положение трубы необходимо проверять при помощи уровня.
4. Затем внутрь трубы устанавливается арматура и заливается бетон.
5. Дальнейшие работы можно вести через 28 дней. При этом выполняют изоляцию фундамента от основной части сооружения при помощи битумного или полимерного раствора.

Технология производства столбчатого фундамента на пучинистых грунтах

Схема монтажа столбчатого фундамента.

Технология обустройства сводится к решению ряда задач:

1. Проектирование, выполнение расчета.
2. Нанесение на поверхности почвы специальной разметки.
3. Выполнение земляных работ.
4. Производство монолитных бетонных подушек.
5. Обустройство опалубки для опорных столбцов.
6. Заливка бетонным раствором.
7. Обвязка монолитных столбцов.

Сначала определяют высоту промерзания грунта данной местности, рассчитывают его плотность. Получив данные о глубине промерзания, отмечают высоту бетонного столбца, взяв в расчет то, что монолитная подушка должна находиться под линией промерзания.

Поперечное сечение бетонных столбов зачастую имеет форму квадрата со сторонами 25 см, но встречаются и другие формы в зависимости от конструктивных особенностей здания. Количество бетонной смеси, необходимое для производства монолитного столба, высчитывается по формуле. Сюда же прибавляют бетонный раствор для опорной подушки.

Технология выполнения мелкозаглубленного ленточного основания

Как сделать мелкозаглубленный ленточный фундамент? Как и все типы фундаментов, мелкозаглубленный выполняется в несколько этапов, последовательность которых необходимо соблюдать, чтобы получить качественное прочное основание.

Подготовительные работы

В первую очередь на месте строительства, выполняют подготовку площадки для возведения фундамента. Для этого весь строительный мусор убирают с участка, а также в некоторых случаях снимают верхнюю часть грунта (около 10-15 см). Затем приступают к разметке территории. Для этого по углам будущего фундамента устанавливают колышки и между ними натягивают леску или веревку. Точно таким же образом отмечают внутренние углы ленты. Правильность разметки проверяют диагоналями.

Когда разметка полностью окончена, необходимо приступать к рытью траншеи. Ее глубина обычно не превышает около 50 см и ширина около 60-80 см. Роют ее обычно самостоятельно, поскольку привлечение техники для этого является нецелесообразным.

Закладка подушки

По завершению обустройства траншеи под фундамент, необходимо приступить к закладке подушки под него, которая снизит воздействие грунта на основание. Для этого в первую очередь нужно уплотнить грунт на дне траншеи, после чего засыпать слой песка. Обычно это около 15 см.

Песок также лучше хорошо утрамбовать, после чего на него высыпать слой гравия около 10 см, поверх которого укладывается слой геотекстиля или рубероида.

В случае если необходимо утеплить основание фундамента, рекомендуется воспользоваться несъемной опалубкой из пенополистерола.

Установка опалубки

После закладки подушки на дно траншеи, приступают к установке опалубки. Она может быть изготовлена из самых разных материалов, и наиболее практичной и популярной, является деревянная опалубка из струганных досок, которые сбиваются в щиты нужной величины

Важно чтобы шляпки гвоздей или саморезов, с помощью которых доски скрепляются в щиты, были с внутренней стороны, чтобы обеспечить максимальную гладкость внутренних стенок основания

Устанавливается опалубка по всему периметру ленты с внутренней и внешней стороны. Закрепляются щиты при помощи распорок и кольев, которые вбиваются также по всему контуру.

При установке опалубки рекомендуется проверять горизонтальность и вертикальность установленных щитов, поскольку от этого зависит геометрическая правильность фундамента.

Рекомендуется все опалубочные элементы изолировать толем либо каким-либо другим методом от влаги, которая есть в бетонном растворе.

Армирование ленты

После установки опалубки обычно выполняют армирование фундамента, поскольку без данного этапа просто не обойтись, так как использование арматуры значительно повышает прочность конструкции в целом.

Как правило, армирование происходит следующим образом:

• На дно траншеи укладывается продольная арматура в несколько рядов (обычно достаточно уложить 2-3 арматуры).
• К ней привязываются вертикальные и перпендикулярные пруты по всему периметру с расстоянием между собой около 50-100 см.
• Далее выполняется верхний пояс арматуры точно таким же образом, как и нижний. В вертикальной арматуре привязывают продольные перпендикулярные пруты.

Фото правильного армирования можно увидеть ниже.

Крайне не рекомендуется использовать сварку для армирования, поскольку в месте сварки арматура теряет свои свойства и значительно быстрее может прийти в негодность. Кроме того, рекомендуется отступать со всех сторон на 5 см от стенок при укладке арматуры. Это позволит полностью утопить арматуру в бетон.

Заливка бетона

Как правило, фундамент рекомендуется заливать за один раз, однако в случае если бетон делается самостоятельно, то можно его заливать в несколько слоев, при этом важно:

• Первый слой бетона распределить по всему периметру фундамента.
• Проткнуть его в нескольких местах прутком, чтобы исключить образование воздушных пустот.
• Заливать каждый последующий слой бетона еще до момента схватывания предыдущего.
• Последний залитый слой бетона нужно выровнять и разгладить с помощью правила и посыпать сухим цементом с помощью сита. Это позволит избежать образования трещин на поверхности.

После заливки бетона, его оставляют на месяц, поскольку полное созревание происходит в течение 28 дней.

Столбчатые фундаменты: преимущества и типы

На пучинистых землях также актуальны столбчатые основы. Их строительство обеспечит некоторые преимущества для собственников дач и загородных наделов:

• недорогая себестоимость материалов и быстрое проведение работ;
• использование готовых плит, которые исключают ручные мероприятия;
• сокращение сечения столбиков, что позволит сооружать экономичные монолитные конструкции.

На отечественном пространстве популярны 2 вида столбчатых подложек – мелкозаглубленные и ростверковые.

Основания малой закладки

Фундаментальные конструкции мелкого заложения изготавливают из монолитных ЖБИ либо сборных изделий. Столбы с неглубокой закладкой предусматривают:

1. Выкапывание котлована глубиной до уровня промерзания.
2. Просыпку песчаной подушки высотой 50 см.
3. Погружение бетонного блока на глубину 10 см.
4. Размещение гидроизоляции – оклейка рубероидом или обмазка мастикой.
5. Укладку второго бетонного блока.
6. Выполнение стяжки из цемента толщиной 5 см.

По бокам опорного элемента обустраивается отмостка из бетонного теста, плотно прилегающая к нему. Мероприятие исключает уклон столбов.

Фундаменты из сборных плит

Конструктив сборного плиточного основания заключается в использовании следующих техник:

1. Разметки территории, выкапывания котлована.
2. Формирования песчаной подложки высотой 15 см.
3. Накладки друг на друга блоков, их связку цементным раствором.
4. Гидроизоляцию элементов путем оклейки.
5. Покрытие материала бетонным блоком и замазку цементом.

Сооружение возвышается над землей на 45 см.

Обустройство фундамента с ростверком

Ростверк необходим, чтобы соблюсти устойчивость опор на пучинистых почвах и создать подпорку для стен строения. Ростверки формируют после подгонки столбов по горизонтали из бетонных блоков с размерами 118х80х30 см и 88х50х58 см. Само ростверковое изделие имеет параметры 246х25х20 см. Перемычки конструкции обвязываются арматурным прутом. Впоследствии элемент располагают на монолитном поясе с армирующими штырями. Устройство всех типов столбчатого фундамента предусматривает выкапывание траншей ниже уровня промерзания земли, послойную засыпку и уплотнение каждого слоя. Фундаменты, выстроенные на грунтах со вспучиванием – процесс, требующий финансовых затрат. При строительстве рекомендуют учитывать силы пучения, возводить одноэтажные здания без подвалов. Немного сократить расходы поможет алгоритм самостоятельных работ, указанный выше.

vote

Article Rating

Забор на болотистой почве

После возведения дома на участке понадобится построить забор, поэтому сразу же возникает вопрос и по устройству его фундамента. В зависимости от конструктива ограды, её делают либо на точечных опорах, либо на той же ленте малого заглубления.

В прочных грунтах точечная опора представляет собой стойку из металла, замоноличенную в небольшом прямом бетонном столбике. Но просадочных почвах такой номер не пройдёт, поэтому столбы нужно делать с уширением пяты. Проще всего сделать это, приобретя под стойки бетонные фундаментные стаканы с отверстием, в котором замоноличивается стойка.

Стаканный фундамент для забора

Как своими руками сделать фундамент на болотистой местности

Стакан устанавливают в выкопанный на метр в глубину шурф, дно которого отсыпано ПГС и хорошо утрамбовано. После установки стаканов и стоек между шурфами копается объединяющая их траншея под мелкозаглублённую ленту (ригель), с таким расчётом, чтобы после устройства песчаной подушки толщиной 200 мм, до поверхности грунта оставалось ещё столько же места.

Дальнейший порядок действий такой:

• Сначала бетонируется столбчатая часть фундамента до уровня дна траншеи.
• Когда бетон наберёт 50% прочности (в жару на третий день), можно начинать устройство подушки в траншее.
• Ставится опалубка под ригель.
• Устанавливается армирующий каркас.
• Заливается ленточная часть фундамента шириной 200 мм и высотой 600 мм.

Столб с ригелем в опалубке из плоского шифера

Как вариант, можно не покупать стаканы, а уширенную часть тоже залить самостоятельно, просто в этом случае процесс получится более долгим. Перед заливкой столбчатой части придётся сначала сформировать подошвенную подушку размером 600*600*300 мм из бетона. Когда она затвердеет, поставить несъёмную опалубку и сформировать столб сечением 350*350 мм.

Подготовка к устройству столбчатого незаглубленного основания

Перед тем как начинать устанавливать столбчатый фундамент, нужно подготовить строительную площадку и сделать разметку. Очистите строительную площадку от мусора

Важно, чтобы она имела небольшой уклон для стока талой и дождевой воды. Уклон может иметь любое направление, за исключением северного

После предварительной подготовки площадки выполняется разметка. Для этого вам понадобится следующее:

Схема разметки территории под фундамент.

• бельевой шнур;
• рулетка;
• треугольник с прямым углом;
• колышки длиной 0,5 м;
• уровень.

Выровняйте площадку и удалите растительный слой грунта. Готовое основание должно быть на 10 см шире, чем здание. Начинайте разметку с внутреннего контура. В нем необходимо выставить первый угол здания и забить колышек. Возьмите треугольник и определите размер внешней стороны основания. С одной стороны данный размер должен равняться длине поперечной стены, с другой – продольной стены. Там, где оси будут пересекаться, забейте 2-й и 3-й колышки. По такому же принципу измерьте и все остальные углы строения.

После этого нужно будет установить обноску. На данном этапе возле вбитых колышков устанавливаются столбики, а на них закрепляются доски. Их нужно крепить на уровне пола будущего здания, однако не выше, чем на 150 см от уровня грунта.

Не забывайте об осевых размерах. Их нужно нанести на верхнюю кромку обноски, забить гвозди и натянуть шнур. Натягивайте бельевой шнур над вбитыми колышками. Сделайте это со всех сторон будущего строения.
