Дюбель
Крепление для газоблока выполненное из дюбеля применяется для всех типов бетонных изделий. Традиционные виды крепежей для газобетонных стен:
- Дюбель-гвоздь, выполненный из стали входит в гильзу, при этом часть у основания раскрывается и врезается в структуру материала под определенным углом.
- Фасадный универсальный дюбель используется при крепеже профиля к газобетонной поверхности. Для дальнейшего монтажа панелей для фасада. Также элементы позволяют подвешивать навесные шкафы и полки.
- Нейлоновый универсальный распорный дюбель применяют для прикрепления легкой полки, гардины, плинтуса, выключателя, кабельных коробок.
- Дюбель рамный устанавливают при монтаже оконных и дверных коробов, навесных элементах мебели.
- Нейлоновый дюбель для газоблока используется с обычными саморезами при установке фасадных подсистем из дерева и металла, окна, двери, подвесного потолка, трубопровода и сантехнических приборов.
- Металлические дюбели с цинковым напылением предназначены для обширной области применения при работах с любыми ячеистыми бетонами. В том числе их можно применять прикрепление газоблока к стене.
- Стальной анкер для газобетонных блоков поможет решить такие задачи как крепеж тяжелых предметов – бойлер, кондиционер, подвесная труба, массивная навесная мебель.
Дюбели, изготовленные из оцинкованной стали в момент вкручивания шурупов раздвигают сегменты в стороны, что позволяет изделию надежно закрепиться в ячеистом материале.
Это интересно: Строительство дачного домика из пенобетона: познаем со всех сторон
Основные разновидности дюбелей, какой крепеж лучше использовать
Имеющиеся в продаже дюбеля делятся на:
- металлические;
- пластиковые или нейлоновые;
- химические;
- гвоздевые;
- рамные;
- теплоизоляционные;
- универсальные.
Металлические
Материал для изготовления металлического анкера — оцинкованная сталь. Дюбеля для пеноблоков из металла огнестойки и долговечны, но стоят значительно дороже своих неметаллических аналогов. Не рекомендуется применять металлические дюбеля в местах повышенной влажности и при наружных работах. Крепеж оснащен манжетой или стопорным бортом, который предотвращает его проваливание в стенку.
Пластиковые
Дюбель из пластика стоит дешевле, но используется разово. Эти метизы легки, устойчивы к коррозии, имеют спиралевидную нарезку. Разновидностью пластикового дюбеля является крепеж из нейлона. Он прочнее, чем стандартный неметаллический анкер, поэтому его используют для монтажа систем с переменной нагрузкой.
Химические
Такое крепление применяется практически повсеместно. Внешне анкер выглядит, как тубус, в котором содержатся химические компоненты. Такие анкеры обеспечивают надежность крепления за счет сил сцепления. Соединения, полученные при помощи химических анкеров, по своей надежности намного превосходят стандартные крепления.
Гвоздевые дюбеля
Для крепежа газобетонных блоков применяется гвоздевой анкер. Удержание анкера осуществляется путем распора ламелей при вбивании элемента в несущую конструкцию. Резьба распорного элемента — ассиметрична. Материалом для изготовления гильзы служит пластик (нейлон или полиамид). Шуруп с винтовой нарезкой изготавливается из высокоуглеродистой стали. В основном дюбель гвоздь для газобетона используют для бытовых нужд и наружных работ. Его выбирают из-за:
- стоимости на 15-20% ниже цены на другие виды крепежей;
- простоты использования;
- надежности в рамках заявленных характеристик.
Рамные дюбеля
Рамный металлический анкер — хороший крепеж для дверных и оконных рам, изготовленных из алюминия или металлопласта. Этот крепеж используют при установке и соединении деревянных элементов с несущей поверхностью. Рамный дюбель для газосиликатных блоков целиком изготовлен из оцинкованной стали. Некоторые из метизов имеют гальваническое покрытие, которое надежно защищает анкер от коррозии.
Рамные саморезы для газобетона используют из-за:
- способности выдерживать высокие поперечные нагрузки;
- возможности применения при монтаже многопрофильных конструкций;
Теплоизоляционный крепеж
Предназначен для монтажа рыхлых теплоизоляционных материалов. Изготавливается он из сополимерных материалов, выглядит в виде долгой полой трубки с широкой шляпкой на конце, из-за которой этот крепеж еще называют дюбель-гриб. Стержень — пластиковый или металлический. Перфорированная поверхность шляпки облегчает окончательную отделку и надежно скрывает теплоизоляцию под слоем штукатурки.
Теплоизоляционные метизы также используются при монтаже крыш. При этом следует рассчитывать на их непрерывную работу в течение нескольких лет под воздействием атмосферных условий. Неправильный выбор материала или длины изделия может спровоцировать старт коррозионных процессов с дальнейшим разрушением крепежа для газоблока и обрушением конструкции.
Химический анкер
Химический крепеж в газобетон используют:
- при возведении многоэтажных зданий;
- при работе с фундаментом в условиях повышенной влажности;
- для строительства мостов;
- при укладке бетонных перекрытий;
- для постройки арматурных выпусков.
Универсальные анкеры
Универсальный метиз может служить анкером для стандартных несущих конструкций из кирпича или бетона. Используется он и как крепеж для газобетонного блока. Секрет его прочности — в особой нарезке гильзы, которая неодинаково реагирует на контакт с разным материалом. Благодаря специфической форме такой анкер можно вкрутить в различные несущие поверхности:
- В плотном бетоне или кирпиче анкер удерживается за счет сил трения.
- В пустотелом материале метиз не встречает сопротивления, поэтому, в зависимости от формы, он ведет себя по-разному. В первом случае дюбель наворачивают на саморез. Так формируется плотный узел, обеспечивающий надежное крепление. Во втором случае при ввинчивании стержня гильза меняет свою форму, превращаясь в упорный ригель.
Гибкие связи для газобетона
Кладочные смеси, клеи, затирки Кладочные смеси Цветные кладочные растворы Легкие, теплые растворы Клей для газобетона Огнеупорные смеси Клей 1. Цементно-песчаные смеси Цементные смеси Пескобетон 4. Сухой бетон 3. Не цветные смеси 5. Цветные кладочные растворы 1.
Затирки и расшивки швов Плиточный клей Распродажа смесей 2. Кладочный раствор weber. Строительные и отделочные смеси.
Общая информация и методы монтажа
Строительные и отделочные смеси Штукатурки Армирующая клеевая смесь Декоративная штукатурка Выравнивающая штукатурка Клей для утеплителя Специальные составы Смеси для ремонта и защиты бетона Добавки Гидрофобизатор Очиститель Антисептик 2.
Специальные средства Огнеупорные смеси 2. Грунтовки Клей для напольных покрытий Шпаклевки Промышленные наливные полы Наливной пол Ровнитель Стяжка Топпинги упрочнитель Краска 8. Комплектующие 7.
Производство
Грунтовки и пропитки 6. Растворы для укладки брусчатки и натурального камня Раствор для заполнения швов Дренажный раствор Клей Полиуретановое вяжущее 4. Материалы для реставрации зданий Краска Кварцевый песок 9. Комплектующие 3. От морозостойких до паропроницаемых. Крепление кирпичной кладки, теплоизоляции, армирование.
Химический анкер
Такой вид крепления, как химический анкер, является достаточно новым и уже востребованным способом. Строители его по достоинству оценили. Химическая анкеровка имеет свои достоинства и недостатки.
К плюсам химического анкера можно отнести:
- высокий коэффициент нагрузочной способности на крепеж;
- соответствие ГОСТу, химический состав безопасен, экологичен;
- универсальность, его применяют для любого строительного материала;
- высокая устойчивость к погодным колебаниям, низким температурам;
- невысокая цена, если сравнивать с анкерами из стали.
К минусам относятся:
- строгое соблюдение технологии;
- приобретение специального оборудования, а именно, щетки, насоса, пистолета и сверл;
- дополнительное время на застывания химического раствора.
В химический крепеж для пенобетона, входят резьбовая стальная шпилька, может быть и специальный стержень, химическая смесь, дополнительные втулки.

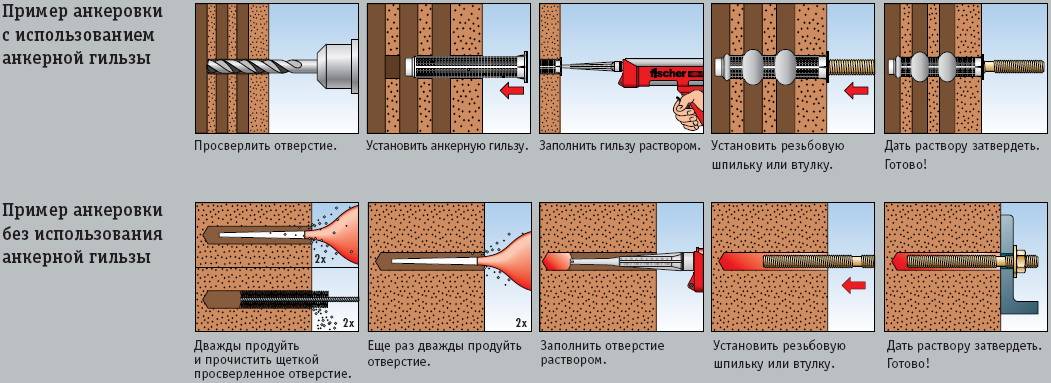

Последовательность крепления химического анкера
- С помощью дрели делаем цилиндрическое отверстие. Затем ему необходимо придать форму конуса с расширением в глубине.
- Готовое отверстие тщательно очищается. Можно использовать для этого насос.
- В основание вставляется центрирующая втулка.
- Через втулку в отверстие заливается химический раствор, для этого используется строительный пистолет.
- Вкручивается резьбовой стержень (шпилька).
- Оставляем время до полного застывания химического раствора.
В комплект химического анкера входит удобная для работы упаковка с дозатором. Монтаж осуществляется легко, при этом достигается высокая прочность конструкции.
Крепление химических анкеров
И так, для крепления легких конструкций, элементов декора вполне подойдут обычные саморезы. Они могут быть предназначены для работы по дереву или по ячеистому бетону. Гвозди по газобетону должны иметь клиновидную форму или загибающийся кончик внутри полости бетона.
Для тяжелых конструкций, таких как сантехника, кухонные шкафы, бойлеры, стоит использовать крепеж для пенобетона, с расклинивающимися дюбелями. Надежная фиксация осуществляется именно благодаря внутреннему упору. Все метизы должны быть устойчивы к коррозии. Особенно это относится к креплениям на наружной стене.
Особенности крепежа для пористых материалов
Ячеистые материалы типа газобетона и пенобетона доступны, удобны и практичны в применении. Поэтому, на сегодняшний день они пользуются повышенным спросом.
Области применения специальных дюбелей
- Специальными дюбелями рекомендуется прикреплять к стенам элементы каркасов для дальнейшей обшивки стен. Отделка, к примеру, гипсокартоном стен и потолков требует прочных и надежных профилей. На помощь придет современный дюбель по газобетону, он просто монтируется и прочно держит элементы в бетоне.
- Дверную коробку или окно без хорошего крепежа тоже не установить. И здесь придется прибегать к специально предназначенным дополнениям.
- Даже такие мелочи, как светильники, выключатели и розетки монтировать обычными шурупами тоже не получится. Они просто выпадут, оставив дыру в стене.
- Прочно закрепить на стене молдинги, плинтуса или наличники сможет только ввинченный дюбель в газобетон, причем, специальной конфигурации.
- Телевизор, постер, кашпо, картину, карниз и прочие аксессуары придется вешать только на особый элемент. В противном случае дорогие сердцу и карману вещи окажутся разбитыми.
Конструктивные особенности
Дюбеля изготавливаются из металла (латунь, нержавеющая сталь, сплавы) и пластика (полипропилен, нейлон). Некоторые виды нужно вкручивать, есть вбивающиеся разновидности.
Вот, из чего состоит приспособление.
- Металлическая трубка, на конце которой расположены четыре лепестка с зубчатой поверхностью. Внутри газобетона лепестки расширяются, обеспечивая идеально прочное сцепление с основой.
- Собственно дюбель, вкручивающийся или забивающийся в манжету. Он снабжен резьбой или имеет разницу в диаметре. Заходя внутрь трубки, резьба или утолщение распирает ее, заставляя надежно зафиксироваться в стене.
Стоимость продукта
В зависимости от назначения и материала изготовления, а также от конструкции варьируется и цена на приспособления.
- Пластиковые устройства стоят от 30 копеек за штуку.
- Дюбеля из металла дороже – от 2,8 рублей за штуку.
- Нейлоновые аналоги – от 3 руб./шт.
- Полипропиленовые крепежи с распорами обойдутся в 2,8/3 руб./шт.
Есть и более дорогие, фирменные приспособления от импортных производителей. Их стоимость доходит до 32, 53 66руб./шт. за диаметры в 8, 10 и 14 мм соответственно.
Инструменты для установки дюбелей
Для качественного и правильного монтажа крепежных устройств инструкция рекомендует обзавестись необходимыми инструментами.
- Дрель или перфоратор с набором сверл по бетону.
- Отвертка с крестовой насечкой.
- Молоток.
- Рулетка, карандаш.
Если вы пригласили специалистов, проводящих алмазное бурение отверстий в бетоне, вполне можно попросить их помочь вам и с установкой дюбелей. Любителям работать самостоятельно, можно посоветовать взять дрель напрокат, если нет необходимости приобретать ее.
Как правильно смонтировать дюбель-гвоздь для газобетона — пошаговая схема
Шаг 1: Правильно сверлим отверстие
Для того чтоб дюбель-гвоздь для газобетона плотно сидел в посадочном отверстии, его нужно правильно высверлить. Для этого берется сверло, меньше диаметра самого дюбеля на один миллиметр. К примеру, если у нас крепеж диаметром 8 миллиметров, отверстие нужно сверлить сверлом 7 миллиметров. Для металлического крепления нужно отверстие еще меньше, но не более 2 миллиметров. При сверлении отверстия перфоратором обязательно выключаем удар, но электрическая дрель гораздо эффективней справится с этой задачей, поэтому мы порекомендовали бы использовать ее.
Шаг 2: Устанавливаем крепеж в стену
Следующим этапом будет установка крепежа в готовое отверстие, начнем мы с пластикового варианта. Для того чтоб крепление плотно держалось в стене, его нужно аккуратно вкрутить на место монтажа. Для этого берем отвертку и закручиваем его до упора, на креплении есть специальные прорези под отвертку как крестовую, так и шлицевую. Металлическое изделие монтируем по-другому, мы просто вставляем его в посадочное отверстие и аккуратно забиваем молотком до упора, при этом стараемся не перекосить крепеж.
Шаг 3: Закручиваем саморез
Теперь, когда наш дюбель установлен, можно смело закрутить саморез или универсальный монтажный болт. Для этого также стоит воспользоваться отверткой и затянуть саморез на такую глубину, которая вам требуется
Категорически не рекомендуется пользоваться электрическим инструментом, так как по неосторожности механическое воздействие может повредить ваше крепление, провернув его вокруг своей оси, что не рекомендуется
Устройство обрешетки под сайдинг
Крепеж сайдинга начинается с разметки и обрешетки. Обрешетку рекомендуется делать даже в том случае, если фасад не требует утепления. Более того, при помощи обрешетки можно выровнять плоскость стены.
Обрешетку можно сделать из дерева, или из оцинкованного металлического профиля. Сразу отметим, что намного лучше использовать именно профиля, так как это и быстрее, и проще, и долговечней и в итоге даже дешевле.
Деревянная обрешетка – вариант сомнительный, так как влажное дерево может усохнуть и изменить свою геометрию, что ухудшит внешний вид сайдинга. Максимальная допустимая влажность деревянной обрешетки– 15%). Также ее нужно пропитать огнебиозащитой, чтобы дерево не гнило и было более пожаростойкое.
Бруски или профиля обрешетки устанавливаются вертикально, и точно по уровню.
Расстояние между ними зависит от вида сайдинга:
- Для металлического – 40-60 см.
- Для винилового – 30-40 см;
Чтобы выставить всю обрешетку точно в одной плоскости, используйте нитку, которую следует натянуть между крайними направляющими, ну а сами направляющие выравнивайте по пузырьковому уровню или нивелиру.
Металлические профиля крепятся к газобетону при помощи подвесов.
Сами подвесы крепятся к газобетону дюбелями, для которых нужно предварительно сделать отверстия шуруповертом или дрелью.
Для максимальной надежности крепления, вместо дюбелей, можно использовать химические анкеры, прочитать о которых вы можете в нашей статье о крепежах для газобетона.
Методы крепежа
Принцип действия анкера для газобетона может быть механическим или химическим – в зависимости от типа материала, из которого изготовлен строительный объект, а также от ряда других факторов.
Анкеры, предназначенные для газобетона и работающие по механическому принципу, – это жесткие металлические стержни, которые вбиваются или вкручиваются в конструкцию, на поверхности которой необходимо закрепить определенный предмет. Устройство таких анкеров, что заметно даже по фото, обеспечивает их надежную фиксацию даже в таком пористом материале, как газобетон. При этом нагрузка, воспринимаемая крепежным изделием, распределяется практически равномерно по всей площади его наружной поверхности.
Размещение анкера в газобетоне
Механический анкер, используемый для монтажа в газобетоне, пенобетоне и других пористых материалах, часто называют «бабочкой», что объясняется особенностями его устройства. Рабочий конец такого крепежного изделия, который монтируется в отверстие, расщепляется на отдельные лепестки в процессе вкручивания резьбового элемента, что делает анкер похожим на бабочку (это хорошо заметно по фото) и способствует его надежной фиксации в предварительно подготовленном отверстии.
Болт или резьбовая шпилька, которые вкручиваются в распорную часть такого анкера, могут повредить отверстие, выполненное в газосиликатном блоке или пеноблоке. Чтобы такого не произошло, анкерный крепеж для газобетона, работающий по механическому принципу, имеет специальную манжету или кайму, которые препятствуют продавливанию его резьбового элемента. Механические анкеры типа «бабочка» могут одинаково успешно использоваться для надежного крепления различных предметов на конструкциях, изготовленных из пенобетона, газосиликатных блоков, а также из других материалов, отличающихся пористой структурой.
Выбор анкера зависит от нагрузки
Химические (клеевые) анкерные болты используются в тех случаях, когда предмет, фиксируемый на конструкции из пенобетона или газосиликатных блоков, отличается значительным весом, выдержать который механические крепежные элементы не в состоянии
Важно, что такой анкер работает по принципу механического анкерного болта и в то же время монтируется в подготовленном отверстии при помощи специального клеевого состава. Такие методы крепления, используемые при монтаже анкеров химического типа, позволяют надежно зафиксировать их в пористых материалах (блоки пенобетона, газосиликатные стены, пористый кирпич и др.)
Размещение химического анкера в газобетоне
Монтаж анкерных болтов или дюбелей химического типа, которые формируют со строительными конструкциями практически неразъемные соединения, состоит из таких этапов, как:
- подготовка посадочного отверстия (для этого может использоваться обычная электрическая дрель);
- очистка отверстия от строительной пыли и кусочков строительного материала, который выкрошился в его внутреннюю полость (для выполнения этой процедуры можно использовать обычную медицинскую грушу или ершик соответствующего диаметра);
- установка в подготовленное отверстие специальной капсулы с клеящей массой или закачка клея из тубы;
- установка в отверстие дюбеля с резьбовым элементом или, как правильно его называют, химического анкера;
- полное застывание клеевого состава, на что может уйти до 48 часов (время, необходимое для полного застывания клея, используемого при монтаже анкеров в газобетоне, зависит не только от состава клеящей массы, но также от температуры окружающего воздуха и ряда других внешних факторов).
Порядок установки химического анкера
Очевидно, что установку таких крепежных элементов несложно выполнить даже своими руками, не привлекая для решения этой задачи квалифицированных специалистов. Для изготовления дюбелей химического типа в зависимости от их назначения можно использовать как металлические сплавы с антикоррозионными покрытиями, так и полимерные составы.
Виды дюбелей
Наверное, каждый мужчина, проживающий в своем доме или квартире, хотя бы раз пользовался элементами крепежа для установки того или иного объекта. Двери, оконные рамы и прочие глухие элементы быта, которые крепятся на стену, всегда используют в своем монтаже дюбели.
Тем, кто проживает в частном доме, в небольшой деревне или в селе может позволить себе использовать для этих нужд обычный гвоздик или шуруп. Но в городской среде, где визуальный контакт пространства стоит на первом месте, такой способ решения вопросов «на гвоздик» давно устарел и принят как архаизм.
На смену этим элементам крепления пришел дюбель. Примечательно, что дюбелем называют элемент крепления, который фиксирует глухой объект за счет опоры стены.
На сегодняшний день различают несколько видов дюбелей:
- Полипропиленовый дюбель, предназначенный для распорок крепления — используется для крепления объекта в бетонных или кирпичных стенах. Изготавливается такой дюбель из нейлонового материала с примесью полипропилена.
- Традиционный дюбель для распорки — используется для крепления в кирпичных стенах. На своей поверхности имеет несколько распорок для лучшей фиксации и удержания объекта.
- Гипсокартонный дюбель — используется лишь для монтажа гипсокартона. Для эксплуатации и проведения работ необходимо закупить специальные шурупы для гипсокартона. Изготавливается такой дюбель из пластмассы или металла. Устанавливать гипсокартонный дюбель можно и без предварительного сверления стены.
- Дюбель-гвоздь — в его состав входит нейлоновый дюбель и металлический гвоздь. Используется для фиксирования металлической конструкции, оконных рам, плинтусов и других элементов быта. Гвоздь изготовлен по структуре накатки резьбы и схож с шурупом. Применяется такой тип дюбеля в массовом и быстром монтировании того ли иного объекта.
- Дюбель нейлоновый — применяется абсолютно для любых типов стен. Примечательно, что для его использования необходимы шурупы диаметром от 3 до 15 миллиметров. В своей структуре дюбель имеет направители, которые осуществляют роль усиков для удержания объекта. Состав такого дюбеля — полипропилен с нейлоновыми добавлениями. Стоит сказать и то, что для монтирования нейлонового дюбеля необходимо заранее просверлить отверстие в стене, которое будет соответствовать диаметру самого дюбеля.
- Дюбель для рам — используется для крепления оконных конструкций, дверных коробок и плинтусов. Материал из которого изготавливается — металл. Есть два подтипа рамных дюбеля:
Дюбель для мягкой кровли (теплоизоляция, звукоизоляция).
- Юстировочный дюбель изготавливается из металла и используется для монтирования направляющих реек при строительстве. Имеет разность в своем диаметре, за счет наличия усика-отводителя. Такая функция позволяет регулировать положение рейки вплоть до 2 сантиметров.
- Универсальный дюбель — изготавливается из металла и используется для разного рода крепления. К примеру, дверных коробок, плинтусов, напольных покрытий, потолочные работы по отделке.
- Бабочка-дюбель производится из металла. Используется для полых стен, способных удержать большое давление на сантиметр площади.
- Специализированный теплоизоляционный дюбель — производится из пластмассы. Применяется для крепления теплоизоляционной минеральной ваты, разного рода утеплителей. Для монтажа необходимо предварительно просверлить отверстие в стене.
Монолитный пояс и газобетон
Многих интересует вопрос о креплении монолитного пояса к газобетону. Никаких особенностей тут нет.
Ставится опалубка, закладывается пространственный каркас и заливается бетоном.
Пространственный каркас состоит из нескольких стержней арматуры, перевязанной между собой, допустим, если у нас несущая арматура 10-ка А3 4 прутка, перевязку можно делать из 6-ки или из 8-ки гладкой А1. Это для того, чтобы во время бетонирования пространственный каркас держал форму.
В качестве несъемной опалубки можно использовать газобетонные У-образные блоки, подробнее об этих блоках читайте в разделе перемычки.
Эффективные крепежи для газобетона
Тем, кто занимается строительством, хорошо известно, что блоки из газобетона имеют пористую структуру. По этой причине материал характеризуется хрупкостью. Однако такое свойство не мешает его часто использовать для возведения различных объектов, в том числе и жилых домов.
Основная сложность в эксплуатации строений из газобетона заключается в трудности при фиксации крепежных деталей в стене. В связи с этим обычные шурупы для выполнения таких работ не подойдут. Для ячеистой газобетонной поверхности необходимо подбирать специальные крепежи (дюбели). Они способны обеспечить достаточную несущую способность.
