Технология постройки фундамента стаканного типа

Технология подливки

После проверки и окончательного или предварительного монтажа оборудования на фундаментной плите, проводят подливку под базу колонны бетонным раствором. Им заполняют расстояние между опорой оборудования и фундаментом. Если оборудование устанавливается на временные опорные части, подливку выполняют после предварительного этапа закрепления колонн, а при установке на постоянные опорные элементы — после окончательного этапа закрепления.

Перед подливкой баз колонн верхний слой фундамента очищается от масляных пятен, освобождается от лишних предметов и увлажняется. Раствор подается с одной стороны конструкции до обнаружения его с противоположной стороны, на уровне 2-3 сантиметров от основной части.

Поэтапная инструкция монтажа фундамента стаканного типа

Приступать к строительству фундамента стаканного типа можно только после создания проекта, точно рассчитанного специалистами. В этом проекте должен учитываться вид нагрузки: при центральной используются опорные плиты квадратного сечения, при боковой – прямоугольного. Вид башмака и его сечение зависят от грунта и несущей способности фундамента.

Но независимо от размеров и вида, фундамент должен изготавливаться из бетона марки М200 с впитыванием влаги до 5% максимум от собственного объема (обозначается маркировкой В2). Для армирования используется арматура класса А2 или А3 для сварных конструкций.

Установка фундамента из готовых блоков

Первое, из чего начинается любое строительство – обеспечение подъездной дороги к объекту. Не стоит экономить на щебенке – вес каждого блока варьируется от 1,3 до 5,8 тонн, так что тяжело груженые фуры по грунтовке после дождей могут не проехать. Когда на стройку доставлен кран, экскаватор и все материалы, можно приступать к устройству фундамента:

1. Выкапываются котлованы под стаканные блоки согласно разработанному проекту. Сначала экскаватором, а потом выравниваются по нивелиру вручную лопатами.

На дно обязательно насыпается минимум 30 см песчано-гравийной подушки, которая должна быть больше будущей плиты основания на 30 см. Сначала – гравий, который трамбуется и выравнивается по уровню. Потом такой же толщины слой увлажненного песка. Если песок поливается со шланга, нужно быть предельно аккуратным, чтобы не намочить земляное дно. Если дно котлована и песчаная подушка не выровнены, не добиться равномерного распределения веса. Согласно проекту, размечается центральная точка для каждого котлована, по которой будет выверяться положение плиты основания и башмака. С помощью крана блоки переносятся к котловану, а два строителя на весу выравнивают их согласно разметке и после этого кран опускает блок.

Выбранным из котлованов грунтом производится обратная засыпка установленных стаканов.

После того, как все стаканы засыпаны, с помощью крана устанавливаются железобетонные колонны.

Фундаментная балка укладывается на стаканы между колоннами – для нее не нужно дополнительно заливать ленточный фундамент. А уже на эту балку будет ставиться бетонная стеновая панель.

Скорость установки готовых стаканов действительно впечатляет – за неделю можно поставить до 130 стаканов и сразу же приступать к возведению стен, не дожидаясь застывания фундамента, как это происходит при заливке.

Устройство монолитного фундамента

Несмотря на то, что стоимость готовых стаканных блоков не так и высока, практически всю денежную выгоду нивелирует сложная и дорогостоящая доставка многотонных башмаков. В некоторых случаях гораздо проще залить фундамент на месте, заказав несколько бетономешалок с готовой смесью. Самостоятельно замешивать бетон не стоит – добиться нужной марки не получится. Процесс устройства не очень отличается от установки готовых блоков:

1. Выкапываются котлованы, выравнивается дно, укладывается и трамбуется песчано-гравийная подушка.
2. Делается подбетонка – тонкий и ровный слой цементного раствора, который предотвратит потерю бетонного молочка.

На подбетонку устанавливается армирующий каркас для будущего стакана. Сваривать можно арматуру только с соответствующей маркировкой, если арматурные пруты не предназначены для сваривания, их связывают поволокой.

Вокруг армирования устанавливается опалубка, повторяющая форму стаканного блока. Если же планируется установка железных колонн, вместо пустой ниши внутри башмака делается монолитный стакан с вмурованными анкерами из высокопрочного металла.

Когда опалубка готова, можно приступать к заливке бетона. Не стоит забывать вибрировать бетон погружным вибратором до полного исчезновения пузырьков воздуха, поднимающихся из глубины. Если этого не делать, под весом стен и перекрытий основание может начать трескаться.

Снимается опалубка после того, как бетон затвердеет – ориентировочно на третий день после заливки. Остаточную прочность бетон набирает только через месяц, все это время фундамент нужно поливать и укрывать.

Только после того, как фундамент остаточно затвердеет, можно приступать к обратной засыпке и установке колонн.

Для понимания процесса, на видео показано, как заливается подобный тип фундамента:

Армирование

Армирование монолитных стаканных блоков производится по схемам в приложении к ГОСТу 23972-80. Должна применяться только горячекатаная сталь периодического (10-12 мм) и гладкого (6 мм) профиля класса A III и A I.

Арматурные каркасы вяжутся на поверхности, после чего опускаются внутрь опалубки. Горизонтальные прутки монтируются с шагом 200-250 мм. Высота вертикальных стержней должна быть таковой, чтобы их верхние концы выступали над бетонной поверхностью опоры на 100-200 мм для дальнейшей привязки колонны.

В дополнение к стержневому армированию подколонники укрепляются арматурной сеткой, из которой формируется каркас, расположенный по 4-м стенкам башмака на всю их высоту. Армокаркас при укреплении стакана утапливается в бетон минимум на 50 мм.

Схема армирования стаканного фундамента:

Технология изготовления пошагово

Все железобетонные конструкции заливаются в опалубку, поэтому на начальном этапе необходимо собрать ее из отдельных щитовых элементов. Затем производится закладка армопояса, монтируется внутренняя часть опалубки, происходит заливка. Если опалубка находится на месте эксплуатации, отпадает необходимость транспортировки тяжелого изделия, аренды спецтехники для его перемещения.

Армирование

После разметки осей стен, изготовления траншеи в месте монтажа создается бетонная подготовка толщиной 7 – 5 см. На бетонную подушку устанавливается каркас:

• нижняя сетка из арматуры периодического сечения 16 – 12 мм в размер уширения стакана (должна быть утоплена в бетона на 3 см минимум)
• вертикальные прутья такого же диаметра, приваренные к сетке
• горизонтальная обвязка гладкой арматурой 6 мм либо аналогичным прутком

Под нижнюю сетку подкладываются бетонные прокладки, чтобы конструкция полностью погружалась в бетон при заливке.

Сборка наружной опалубки

Конструкция опалубки выглядит следующим образом:

• четыре щита высотой 30 – 20 см для подошвы
• горизонтальные перемычки из бруса поверх этих щитов для поддержки верхней части опалубки
• четыре вертикальных щита для столба, стоящие на брусках

Внутренняя поверхность щитов обивается рубероидом для сохранения формы ж/б конструкции при распалубке.

Установка внутренней опалубки

Элемент опалубки, необходимый для создания в стакане глухого отверстия, имеет вид:

• 4 сколоченный щита, обернутые рубероидом
• прикрепленное к ним днище
• верхние ручки из бруса для установки, распалубки

Конструкция размещается внутри армирующего каркаса, не должна касаться прутков, отстоять от них минимум на 3 см.

Операция повторяется для всех стаканов либо каждый из них заливается в единственную опалубку поочередно. В любом случае натягиваются шнуры, деревянная конструкция корректируется по центрам осей. Распалубка после заливки, виброуплотнения бетона возможна на четвертые сутки.

Железобетонные колонны промышленных зданий.

В зданиях без мостовых кранов устраивают колонны без консолей, а в зданиях с мостовыми кранами — колонны с консолями, на которые опирают подкрановые балки. По расположению в плане различают колонны крайних и средних рядов: первые устанавливают также в рядах, примыкающих к продольным температурным швам.

Железобетонные колонны могут иметь прямоугольное и двутавровое сечения, а также быть двухветвевыми. По сравнению с колоннами прямоугольного сечения двухветвевые колонны имеют повышенную жесткость, но они более трудоемки в изготовлении. Применяют их в здании с высотой более 10.8 м.

В зданиях, оборудованных более чем двумя мостовыми кранами в пролете, по условиям безопасности обслуживающего персонала предусматривают сквозные проходные галереи вдоль подкрановых путей. В этих случаях применяют двухветвевые колонны с лазами, расположенными в уровне верха подкрановых балок.

Ветви колонн сквозного сечения связаны распорками через 1.5-3.0 м по высоте.

В железобетонных колоннах предусматривают стальные закладные элементы, с помощью которых крепят стропильные конструкции, подкрановые балки, стеновые панели (в колоннах крайних рядов) и вертикальные связи. В У1естах опирания стропильных конструкций и подкрановых балок укладывают стальные листы: крепят их анкерными болтами. При

безанкерном креплении стропильных конструкций к колоннам в головки их заделывают стальные пластины.

Для повышения устойчивости зданий в продольном направлении предусматривают систему вертикальных связей между колоннами и в покрытиях. В зданиях без мостовых кранов и с подвесным транспортом межколонные связи ставят только при высоте помещений более 9.6 м. В целях снижения усилий в элементах каркаса от температурных и других воздействий вертикальные связи располагают в середине температурных блоков в каждом ряду колонн.

Рядовые колонны соединяют с связевыми колоннами распорками, размещаемыми по верху колонн, а в зданиях с мостовыми кранами — подкрановыми балками. Связи выполняют из уголков или швеллеров и крепят к колоннам с помощью косынок на сварке.

Преимущества использования стаканного основания

1. Конструкции производят из тяжелого армированного бетона, но общая масса готового сооружения давит на почву с минимальной нагрузкой благодаря своему точечному расположению на грунте.
2. Установка проводится относительно быстро, поскольку все элементы являются сборными и имеют монтажные петли. Требуется использование специальной строительной техники для подъема тяжелых частей, но время монтажа все равно остается минимальным.
3. Сборные фундаменты претендуют на высокий срок эксплуатации, который может достигать ста лет при соблюдении технологии строительства.
4. Поглощение воды очень низкое, потому что площадь соприкосновения с почвой небольшая. Вся конструкция расположена на монолитной плите, что не позволяет влаге негативно воздействовать на основание.
5. Надежность стаканного фундамента обусловлена грамотным и равномерным распределением поперечных и продольных нагрузок.
6. Поскольку конструкция является сборной, ее легко перемещать в случае необходимости.
7. Приемлемая стоимость. Если требуется построить здание очень большой площади, то затраты на возведение основания ленточного типа будут грандиозными. Лента сплошная и проходит по всему периметру сооружения. А применение столбчатого основания может в разы сократить расходы.

Технические особенности устройства такого основания

Такие фундаменты должны полностью соответствовать строительным нормам и ГОСТам. Их назначение – передача общей массы конструкции здания через железобетонные опоры на основание, а затем — воздействие на почву. Соответственно, все фундаменты можно условно разделить на следующие группы:

1. Основание под опоры с допустимым сечением до 300х300 мм;
2. Фундаменты под колонны с сечением 400х400 мм.

Существует и другие варианты железобетонных фундаментов, но их толщина, размеры и глубина погружения рассчитывается индивидуально. Также нужно учесть, что колонны используются при строительстве массивных промышленных зданий, при реставрации памятников архитектуры, а также зданий на плывунах и карстовых отложениях.

В некоторых случаях для определения типа и устройства конкретного фундамента для здания общего назначения приходится проводить расчеты каждой опоры индивидуально, так как такие основания в большинстве случаев между собой не соединяются армированием и бетонным раствором.

Монтаж ЖБ колонн.

Основные типы фундаментов под опоры в зависимости от назначения:

• Каркасные. Используются для строительства сооружений общего назначения;
• Бескаркасные – для небольших частных домов;
• Железобетонные и бетонные – для промышленных и частных зданий большой высотности, которые строятся с учетом перепадов высот по ярусам, а также при наличии в разрезе разных типов почвы;
• Бутовые основания под опоры. Используются при реставрационных работах, а также с целью обеспечить декоративную составляющую будущей конструкции.

Основные материалы, которые используются при устройстве основания:

1. Бетон;
2. Железобетон;
3. Бутобетон;
4. Бутовая кладка.

Понятно, что при выборе материала для основания строитель отталкивается от максимально допустимых нагрузок на подушку и назначения самого здания. Также существует несколько видов фундаментов под опоры: ленточный, столбчатый, свайный и сплошной монолит.

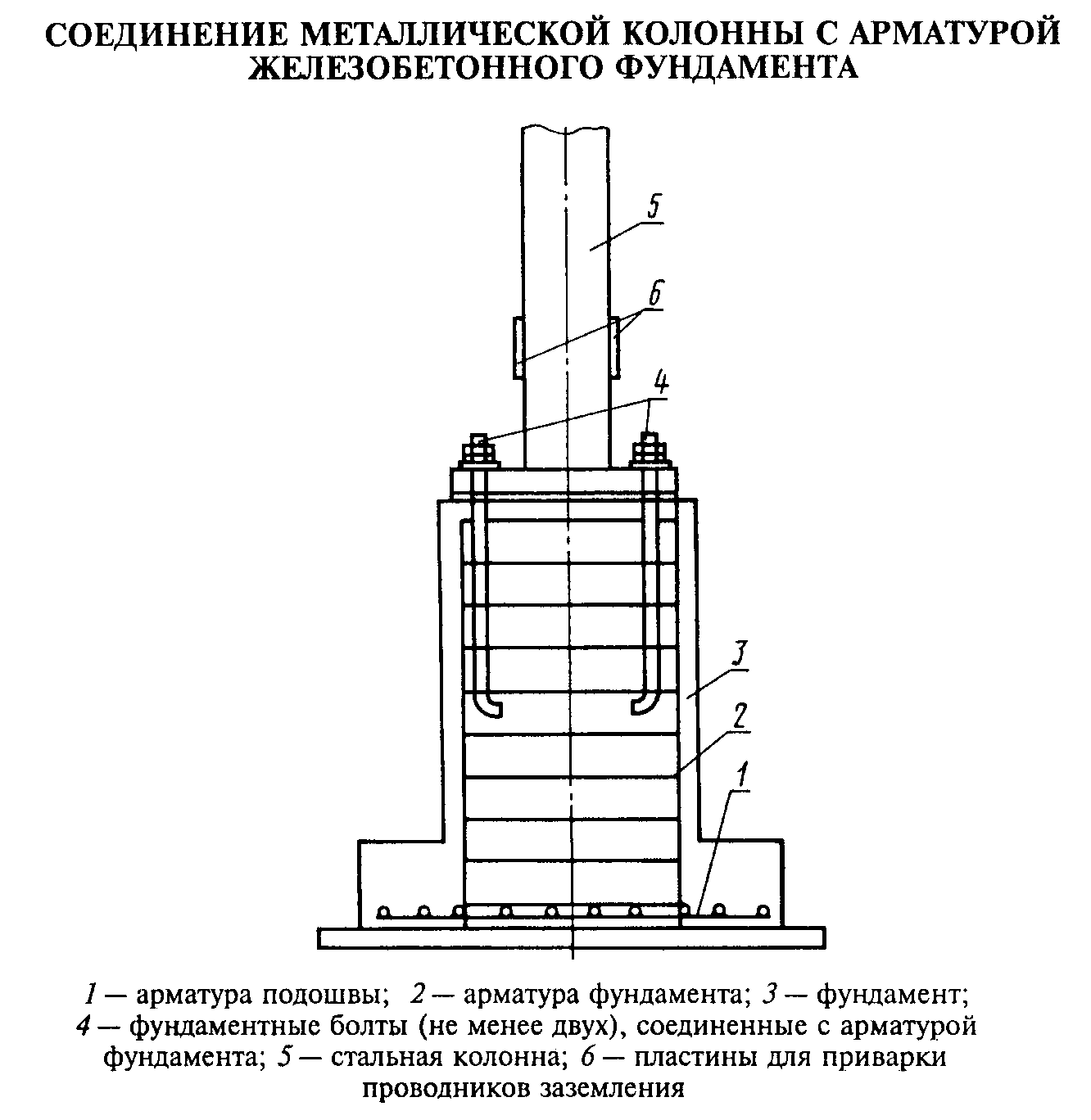

Соединение металлических колонн с арматурой железобетонного фундамента.

Стальные стойки при этом крепятся к основанию с помощью специальных болтов и анкеров, крепежи должны быть залиты бетоном. Такую конструкцию иногда можно встретить при строительстве каркасно-монолитных зданий, когда арматура есть в самой подошве, а также в зданиях общего назначения.

Состав и преимущества стаканного основания

1. Бетонная опора-плита, лежащая на песчано-щебневой подушке на дне траншеи под фундамент;
2. Основание под колонну – подколонник, или стакан;
3. Железобетонная колонна;
4. Ж/б столб для усиления опор под стенами.

Какой именно будет конструкция, ее размеры и состав узлов – зависит от того, где и как будет эксплуатироваться объект, а также от его физических и технических параметров. Согласно гост стаканный фундамент можно закладывать для многоэтажных домов на плотном, непучинистом и стабильном грунте, с низким уровнем залегания грунтовых вод.

Промышленные стаканы-«башмаки»

Достоинства применения стаканного основания:

1. Детали стаканного основания делаются из тяжелого бетона с последующим армированием, но из-за локального (точечного) размещения колонн со стаканами по участку вес объекта передает минимальную нагрузку на фундамент и грунт;
2. Быстрая установка возможна за счет сборного устройства конструкции и встроенных монтажных петель в бетонных элементах, служащих для зацепа подъемным краном;
3. Время безремонтной эксплуатации стаканного основания – больше ста лет;
4. Из-за точечного соприкосновения поверхностей стаканной основы с грунтом коэффициент водопоглощения конструкции очень низкий. Этому также способствует монолитная основа, препятствующая проникновению влаги в тело стакана;
5. Высокая степень надежности основания достигается равномерным распределением нагрузки на стаканы;
6. Стаканная конструкция может считаться мобильной, так как ее можно достаточно легко и быстро перевезти на другое место;
7. Низкая себестоимость сборной конструкции обусловлена промышленными масштабами изготовления отдельных узлов и деталей сборного фундамента.

Достоинства и недостатки стаканных оснований

Какими особенными преимуществами обладают такие стаканные основания?

• Колонны для них изготавливаются промышленным способом, что обеспечивает им долговечность, высокое качество и надежность;
• При наличии необходимой техники установка их довольно проста и не занимает много времени, что позволяет ускорить сроки монтажа и сократить расход средств.

К недостаткам применения данного типа оснований можно отнести необходимость применения специального тяжелого оборудования:

• как для доставки изделий,
• так и для их размещения и установки.

В настоящее время активно используются различные железобетонные опоры: разница состоит и в их размерах, и в массе.

При любом строительстве важно правильно определиться с типом необходимых элементов, которые должны соответствовать виду планируемых строений и нагрузкам от них!

Как выглядит стакан?

Стакан, в народе называемый «башмаком», имеет особенную форму. Практически всегда это — ступенчатый квадрат с широким основанием и узкой верхней частью. Размеры фундамента под колонну рассчитываются индивидуально для каждого объекта. Однако они контролируются ГОСТ 24476-80 и имеют стандартное минимальное значение 1200 мм, максимальное — 2100 мм. Для них берут железобетонные колонны с поперечным сечением 300 мм и 400 мм.

Основания данного типа имеют следующие преимущества:

• высокая грузоподъемность;
• низкий класс водопроницаемости;
• быстрый монтаж при помощи тяжелой техники.

Устройство фундамента стаканного типа

Фундамент стаканного типа представляет собой сборную конструкцию из железобетонных блоков заводского производства. Такое блоки состоят из двух частей — базовой опорной плиты и выходящего из нее подколонника (башмака) пирамидальной формы с полостью в центральной части, в котором фиксируется ЖБ колона.

Рис 1.1: Железобетонные блоки для стаканного фундамента

Важно! Стаканные блоки, в зависимости от места монтажа колонны, могут иметь центральную и боковую нагрузку. Опорная плита в блоках, предназначенных для центральной нагрузки, имеет квадратное сечение, для боковой нагрузки используются прямоугольные плиты, обладающие соотношением сторон не меньше 0.6

Сечение башмака зависит от размеров устанавливаемой в него колонны. Стандартные изделия выпускаются под колонны сечением 300 и 400 мм, их габариты увеличиваются с шагом в 100 мм. Минимальная толщина нижней стенки башмака составляет 20 сантиметров.

Изготовление фундаментов стаканного типа регулируется требованиями ГОСТ № 24476-80 «Сборные фундаменты из железобетона». Данный нормативный документ выдвигает к стаканным основаниям следующие требования:

• Все элементы сборной конструкции должны изготавливаться из бетона марки М200, который соответствует группе водонепроницаемости В2 (впитывание влаги не более 5% от собственного объема);
• Подошва и подколонник подлежат обязательному армированию. Для укрепления плиты используется арматурная сетка серии 1.410-3, для укрепления подколонников — горячекатаная арматура класса А2 и А3.

Важно! В дополнение к стержневому армированию подколонники также укрепляются арматурной сеткой, из которой формируется объемный каркас, расположенный по четырем стенкам башмака на всю их высоту. Армокаркас при укреплении стаканного фундамента утапливается вглубь бетона минимум на 5 сантиметров

Рис 1.3: Схема армирования стаканного фундамента

Столбчатое основание под колонны

Для возведения основы под столпы используют:

• Бетон;
• Кирпич;
• Дерево;
• Блоки;
• Трубы.

Столбчатые фундаменты под железобетонные колонны применяются, когда возникает необходимость перенести нагрузку каждой отдельной конструкции на почву. Случаи, когда становится актуальным использование рассматриваемого вида основания:

• Возводимая конструкция оказывает незначительную нагрузку на фундамент. А этом случае нецелесообразно строить ленточный или монолитный фундаменты;
• Когда верхний слой почвы подвижен, а несущий находится на глубине от 3 метров. Использование даже свайного основания потребует значительных расходов.

Каждый раз при определении типа основания следует учитывать нагрузки, которые будут действовать на колонны. Когда предварительный расчет показывает значительное давление, то стоит подумать над обустройством фундамента. Возведение здания на почвах, не имеющих несущего слоя на поверхности, происходит путем установки основания из свай.

В этом случае ростверками или связующими элементами будут выступать нижние ступени. Через них нагрузки будут передаваться сваям. Стаканы устанавливаются на столбы и бетонируются.

Для строительства крупногабаритных размеров, необходим соответствующего размера столбчатый фундамент под колонну. В этом случае, элементы изготавливаются на заводе, что приводит к значительному удорожанию строительства: доставка, погрузочно-разгрузочные работы, монтаж, применение специализированной техники.

Виды фундаментов стаканного типа

Классификация фундаментов стаканного типа выполняется в зависимости от конструкционных особенностей используемых блоков. Они могут отличаться:

• По габаритам;
• По способу соединения колоны с башмаком.

Железобетонные колоны квадратного сечения закрепляются в стаканах с помощью бетонного раствора класса М200 и М300. Также существует технология закрепления колон с помощью анкерных болтов, однако в отечественном строительстве она слабо распространена. Металлические колоны стыкуются со стаканом посредством сваривания с выпусками арматуры подколонника.

Рис 1.5: Основные марки блоков для стаканного фундамента согласно ГОСТ

Типы стаканных блоков, согласно нормативам ГОСТ № 2447680, определяются исходя из габаритных размеров и несущей способности. Все фундаменты имеют унифицированную маркировку, рассмотрим ее на примере стаканного фундамента 1Ф 13-9-2:

• 1Ф — фундамент стаканный под колонну сечением 300*300 мм (2Ф — под колонну 400*400 мм);
• 13 — площадь сечения опорной подошвы, округленная до дециметров (в данном фундаменте она составляет 1300*1300 мм);
• 9 — высота посадочного гнезда в подколоннике;
• 2 — тип фундамента согласно несущей способности конструкции.

Совет эксперта! Также стаканные блоки могут делиться на виды в зависимости от гидрофобности бетона, если изделие соответствует группе водонепроницаемости В2 его маркировка не содержит никаких дополнительных указателей, однако если бетон имеет пониженную водопроницаемость, это указывается литерой «П» в конце маркировки.

Расчет количества опалубки

Произвести расчет опалубки для отливки колонн несложно, если есть возможность приобрести одноразовые или несъемные формы, которые соответствуют по размеру проектным размерам сооружений. В этом случае, просто закупают опалубку для круглых колонн в нужных количествах.

При самостоятельном строительстве проводят расчеты с учетом размеров колонн и размеров досок для сборки или размеров щитов

При выполнении расчетов, принимают во внимание следующие моменты:

• колонны имеют относительно небольшую толщину по сравнению с высотой, это обстоятельство нужно обязательно учитывать при расчете нагрузки на материал;
• давление на верхнюю часть формы существенно меньше, чем на нижнюю;

• большая разница между высотой и шириной негативно сказывается на устойчивости формы, поэтому собранные конструкции обязательно укрепляются установкой подпорок;
• формы должны выдерживать нагрузки, оказываемые бетонной смесью, искривление формы недопустимы, колонна с подобным дефектом будет выглядеть некрасиво, кроме того, она будет непрочной.

Технология изготовления сборного железобетонного основания

Важно помнить, что установка сборного железобетонного фундамента стаканного типа допустима только в теплую погоду. Согласно нормативной документации монтаж изделий на мерзлую землю запрещена. При этом все работы должны производиться с привлечением тяжелой спецтехники и под контролем опытных строителей, инженеров и других специалистов

При этом все работы должны производиться с привлечением тяжелой спецтехники и под контролем опытных строителей, инженеров и других специалистов.

Подготовительные работы

После получения всех данных и составления проектной документации можно приступать к монтажу фундамента. Инструкция следующая:

1. Подготовка. В первую очередь подготавливается участок. Для этого требуется очистить его от растительности, мусора. Снять верхний плодородный слой почвы.
2. Копка. Ямы вырыть отдельно для каждого элемента. Либо подготовить траншею в виде одной линии, которая будет проходить по контуру будущего сооружения. Далее очистить дно, сделать его ровным, хорошо утрамбовать.
3. Подсыпка. Требуется при возведении сооружения на слабой почве, склонной к деформациям под воздействием массы фундамента и основного здания. В качестве уплотнения используется гравий и песок. Толщина должна быть указана в проектной документации. При этом песчаный и гравийный слои обязаны быть одинаковыми. В начале засыпать гравий. Его выравнять и утрамбовать. Затем насыпать песок. Его увлажнить, тщательно утрамбовать.

На дне вырытой траншеи разметить участки месторасположения плит с помощью обносочных досок и ленты. В месте пересечения осей поставить отвес. Он укажет на точку для монтажа опорного блока. Контуры шаблона плиты перенести на грунт. Отметки можно сделать веревкой и колышками. После проверить горизонтальный уровень подсыпки. Если есть перекосы, то выровнять подсыпку до идеального значения.

Монтаж блоков

1. Монтаж блоков. В каждом элементе есть специальные монтажные петли. Для быстрой их установки достаточно зацепить эти петли краном. Немного приподняв блок, следует убрать прилипший грунт. Далее переместить его на нужный участок. Затем происходит корректировка расположения плит. Если требуется, то повернуть или переместить ее в необходимом направлении. Затем установить ее на положенное место. Аналогичным способом следует разместить все элементы.
2. Армирование. Готовые стержни закрепить друг с другом сварочным аппаратом. Уложить арматуру во все элементы фундамента.
3. Обратная засыпка. Пустоты возле блоков засыпать землей, хорошо утрамбовать.

Гидроизоляция

Затем приступить к созданию гидроизоляционного слоя. Наносится он на внешнюю поверхность блоков.

Инструкция следующая:

1. поверхность блока очистить от грязи, выравнять ее цементной смесью;
2. после высыхания промазать битумом;
3. после затвердения битума монтировать рубероид, обработать стыки мастикой.

Установка колонн

Заключительный этап работ — установка колонн. Инструкция следующая:

Предварительно привезенной колонны разложить в удобном месте. Так спецтехника сможет с легкостью добраться до них, переместить на нужный участок. Монтаж колонн представляет собой нанесение специальных рисок

После установки краном этих элементов важно оценить соосность основания и колонн. Она должна быть максимально точной, соответствовать всем требованиям. Иначе в скором времени произойдет смещение балок

Далее монтировать фундаментные балки. Заново разметить и определить проектные показатели места размещения колонн. Затем удалить грязь с балок, закрепить их тросом и навесить над колонной. Закрепить балки болтами, проверить соосность. Если все в порядке, то закрепить их в консоли колонны

Иначе в скором времени произойдет смещение балок. Далее монтировать фундаментные балки. Заново разметить и определить проектные показатели места размещения колонн. Затем удалить грязь с балок, закрепить их тросом и навесить над колонной. Закрепить балки болтами, проверить соосность. Если все в порядке, то закрепить их в консоли колонны.

На закрепленные балки можно устанавливать бетонную стеновую панель.

Этапы устройства основания

При разметке участка желательно использовать геодезическое оборудование

После того, как будут закончены работы над проектом будущего здания, следует приступать непосредственно к строительным работам. Прежде всего, производится перенесение проектных чертежей на местность.

Участок строительства разбивается с помощью осевых линий – тонкой проволоки или шпагата, натянутых на колышки.

Эти колышки устанавливаются таким образом, чтобы осевые линии, пересекаясь между собой, образовывали периметр будущего здания. Затем производятся земляные работы. Их характер и объём полностью зависят от типа запроектированного фундамента.

Для равномерного распределения веса здания на опоры, необходимо максимально точно рассчитать на местности точки заложения оснований под столбы.

Ниже рассмотрим особенности устройства монолитных фундаментов для колонн, производимых по различным технологиям.

Столбчатое монолитное основание

Для устройства столбчатого монолитного фундамента достаточно выкопать яму нужной глубины под заливку монолитного стакана, либо для установки готового «стакана». На дне также сооружается песчано-гравийная подушка. Перед заливкой монолитного столбчатого фундамента вымеряется точка установки колонны и сооружается опалубка.

Внутрь нее помещается каркас с закладной или с выступающими вверх штырями для крепления будущей опоры. Конструктивно столбчатое основание может быть исполнено как в виде монолитной плиты, так и в виде ступенчатой пирамиды из двух-трёх уступов. В последнем случае каждая ступень заливается по отдельности, начиная с самой нижней.

Посмотрите видео, как производится установка колонны в стакан.

Ленточное монолитное основание

В этом случае выкапывается траншея по всему периметру постройки, а также там, где будут проходить внутренние несущие стены. В точках монтажа колонн делаются расширения или углубления в грунте, если проектом предусматривается установка или заливка в этих местах бетонных «стаканов».

Конструкция ленточного основания под колонны

В случае если общая масса строящегося здания не такая уж и большая, можно обойтись без подобного усиления конструкции. Достаточно будет в точках монтажа несущих опор лишь усилить каркас с помощью более толстой арматуры, выпуска вертикальных стержней или установки металлических пластин – «закладных».

По всему периметру траншеи, на дно засыпается подушка из крупного песка, гравия или щебня, а затем укладывается объёмный каркас. Он собирается и монтируется таким образом, чтобы возвышаться над уровнем траншеи на определённую высоту (не менее 30-40 см), необходимую для защиты стен здания от потоков талой и дождевой воды. Выступающая часть каркаса забирается в опалубку.

Сплошное монолитное основание

Для заливки сплошной железобетонной плиты необходимо снять верхний слой почвы на всей площади будущей постройки. Затем площадка выравнивается в горизонтальной плоскости и засыпается щебнем, песком или гравием. Поверх песчано-гравийной подушки укладывается объёмный каркас, в точках монтажа опор также делается усиление каркаса, выпускаются стержни (анкерные болты) либо монтируется металлическая закладная пластина.

Рекомендуем посмотреть видео о том, как производится монтаж колонны на готовое основание.

Свайные монолитные основания

По типу устройства такие основания могут быть нескольких типов, но к монолитным фундаментам под колонны можно отнести, пожалуй, только буронабивную технологию. В местах монтажа будущих колонн с помощью бура делается отверстие, куда устанавливается опалубка.

Устанавливать закладные, анкера или выпуски арматуры под будущую колонну лучше до заливки монолита. В этом случае возможно скрепить данные детали с каркасом, что делает связь колонны с основанием более прочной. Кроме того, это отнимет гораздо меньше сил и времени.

Поскольку от правильного выбора фундамента зависит надёжность здания и долговечность его эксплуатации, подходить к расчётам нужно очень ответственно. Наилучшим вариантом будет обратиться к специалистам, которые смогут составить проект с учётом всех мельчайших нюансов.
