1 Двутавровая балка – описание и назначение
Свое название данный конструктивный элемент получил благодаря специфической конструкции. Просто Т-образный профиль называется тавром, а так как сечение этой балки напоминает две буквы “Т”, соединенных хвостиками, то, соответственно, она называется двутавровой. В принципе, ее сечение также похоже и на букву “Н”. Она отличается повышенной прочностью, так, если сравнивать ее со стандартным прямоугольным профилем, то она будет в 7 раз прочнее и почти в 30 раз жестче. Но о ее преимуществах поговорим более подробно немного ниже.
Благодаря таким отменным характеристикам этот конструкционный материал нашёл свое широкое применение в строительной области, особенно при возведении каркасных домов. Кроме всем известных металлических изделий, существуют еще и деревянные двутавры. По сравнению с иными пиломатериалами такие элементы не будут гнуться даже при воздействии больших нагрузок. Также они совершенно неподвластны деформациям, что позволяет использовать их практически в любой конструкции. Если речь идет о доме, то их применяют для монтажа и пола, и потолка со стенами. Да и цена не сильно велика, можно сказать, даже радует.
В принципе, по конструкции существует три вида двутавра, это обыкновенный, широкополочный и колонный. Первый имеет ребра высотой в пределах от 10 до 60 сантиметров, при этом толщину полок увеличивают, дабы все внешние усилия, которые приходятся на ребра могли компенсироваться. Жесткость данных конструкций относительно невысокая, поэтому их длина не может превышать 19 метров.
Что же насчет широкополочных, то такими называются изделия, имеющие отношение ширины полки к высоте балочного профиля в пределах 0,4–0,6, при этом последний параметр может достигать одного метра. Прочностные характеристики двутавровых балок данного типа значительно выигрывают у первых.
Однако особенно прочными по праву можно назвать колонный вид, так как для его производства используют мощный стальной профиль, что позволяет такой балке выдержать нагрузку, измеряемую тоннами. Правда, данное свойство отразилось и на весе изделия, они значительно тяжелее вышеописанных видов, и поэтому их более целесообразно применять для возведения колонн.
Характеристики горячекатаного двутавра
В строительстве и машиностроении находят применение несколько видов двутавровых балок. В зависимости от геометрических особенностей их можно разделить на две большие группы:
- двутавр, внутренние грани полок которого наклонены относительно наружных;
- двутавр, изготавливаемый с параллельными гранями полок.
Балка с уклоном полок
Чертеж профиля двутавра с уклоном внутренних граней полок
Этот вид продукции производится по требованиям ГОСТ 8239. Исторически он был освоен первым, поскольку прокатка полок под уклоном 6-12% технологически проще, чем без уклона. Продукция маркируется словом «Двутавр» и номером двутавра, который отображает высоту изделия (размер стенки) в сантиметрах.
Предприятия выпускают двутавровые балки от №10 (высота h=100 мм, ширина полки b = 55 мм, толщина стенки s = 4,5, номинальная толщина полки t = 7,2 мм) до №60 (h=600 мм, b = 190 мм, s = 12 мм, t = 17,8 мм). Длина изделий составляет 4-12 м.
Продукция может быть изготовлена из углеродистых сталей обыкновенного качества типа Ст3сп (технические требования по ГОСТ 535), качественных конструкционных и легированных марок (технические требования к прокату повышенной прочности по ГОСТ 27772 или ГОСТ 19281). Выпускается прокат повышенной (Б) и обычной (В) точности. Для изделия регламентируется отклонение по размерам, прогиб стенки, перекос полки, положение и размеры фланцев, кривизна по длине, притупление кромок и другие параметры.
Кроме того, к категории с уклоном внутренних граней полок продукции относятся двутавры специальной серии по ГОСТ 19425, которые предназначены для армирования ствола шахты (маркируются числом, обозначающим высоту в см, и буквой «С») и для обустройства подвесных путей (обозначаются значением высоты изделия в см и буквой «М»). По указанному стандарту выпускаются следующие типоразмеры балок:
- от 14С (h=140 мм, b = 80 мм, s = 5,5 мм, t = 9,1 мм) до 36 С (h = 360 мм, b = 140 мм, s = 14 мм, t = 15,8 мм);
- от 18М (h = 180 мм, b = 90 мм, s = 7 мм, t = 12 мм) до 45М (h = 450 мм, b = 150 мм, s = 10,5 мм, t = 18 мм).
Балка с параллельными полками
Чертеж профиля двутавра с параллельными гранями полок
Двутавр, имеющий параллельный полки, считается более экономичным с точки зрения соотношения массы и несущей способности изделия. Он производится по требованиям ГОСТ 26020 длиной до 24 м.
Выпускаются три больших группы типоразмеров:
- нормальные двутавры маркируются числом (высотой в см), буквой «Б» и номером типоразмера (могут выпускаться несколько типоразмеров одной высоты, незначительно отличающиеся по размерам полок и стенки). По соотношению высоты к ширине полки (h/b около 2) эта разновидность аналогична балкам с уклоном внутренних граней полок. Выпускаются типоразмеры от 10Б1 (h = 100 мм, b = 55 мм, s = 4,1 мм, t = 5,7 мм) до 100Б4 (h = 1013 мм, b = 320 мм, s = 19,5 мм, t = 32,5 мм);
- широкополочные двутавры маркируются по тому же принципу, но обозначаются буквой «Ш». Эта разновидность имеет соотношение высоты к ширине полки h/b около 1,5, то есть, лучше противостоит скручиванию и является более экономичной при высоких нагрузках на балку. Выпускаются типоразмеры от 20Ш1 (h = 193 мм, b = 150 мм, s = 6 мм, t = 9 мм) до 70Ш5 (h = 718 мм, b = 320 мм, s = 23 мм, t = 36,5 мм);
- колонные двутавры имеют тот же принцип маркировки, но обозначаются буквой «К». Этот вид имеет соотношение высоты к ширине полки h/b около 1 и, как следует из названия, может эффективно применяться для сооружения колонн. Выпускаются типоразмеры от 20К1 (h = 195 мм, b = 200 мм, s = 6,5 мм, t = 10 мм) до 40К5 (h = 431 мм, b = 400 мм, s = 23 мм, t = 35,5 мм);
- двутавры дополнительной серии перед буквенным обозначением типа балки имеют маркировку в виде буквы «Д», например, 27ДБ1 или 40ДШ1.
Следует отметить, что в России также используется стандарт СТО АСЧМ 20-93, выпущенный Ассоциацией Черметинформ. В этом документе приведены практически те же типоразмеры, что и в ГОСТ 26020 с незначительными отличиями по геометрическим параметрам.
Как изготовить самостоятельно двутавровую балку?
Когда вы приступите к самостоятельному изготовлению заморской балки для строительства своего дома, то у вас уйдет около суток для первого образца, зато на второй день работа пойдет намного быстрее. Все делайте согласно такой пошаговой инструкции:
- Шаг 1. Приобретите листы OSB толщиной 12 мм и нарежьте их на равные части.
- Шаг 2. Далее вам понадобятся доски, в которых нужно сделать фрезу «ласточкин хвост» посередине доски, глубиной около 12-14 мм.
- Шаг 3. Залейте специальный клей в отверстие и вставьте лист OSB.
- Шаг 4. Чтобы быстро просушить участок, достаточно использовать обогреватель.
Главное при этом ни в коем случае не приобретать свежеспиленные или непросушенные доски, так как они могут непрогнозируемо повести себя в долгосрочной перспективе.
Высоту балки рассчитывайте по такому принципу:
- Для листа с размерами 2440 мм оптимальным шагом балок будет 305, 406, 488 и 610 мм.
- Для листа в 2500 мм рациональный шагом будет 312, 417 и 500 мм. А вот двутавровыебалки с шагом более 6 метров уже не применяют.
В заводских условиях двутавровые балки всегда фрезируются так, что прорезь у них получается как бы зауженой книзу, и лист OSB вклеивается в полку внатяг. Так лист и дерево прилегают наиболее плотно.
Для этого используется полиуретановый или меламиновый клей, а сам лист зажимают струбцинами и забивают еще дополнительно под углом 45 градусов по длине через каждые 20 см. На каждую такую балку уходит не более 2 часов, и уже через 6 часов ее можно устанавливать:

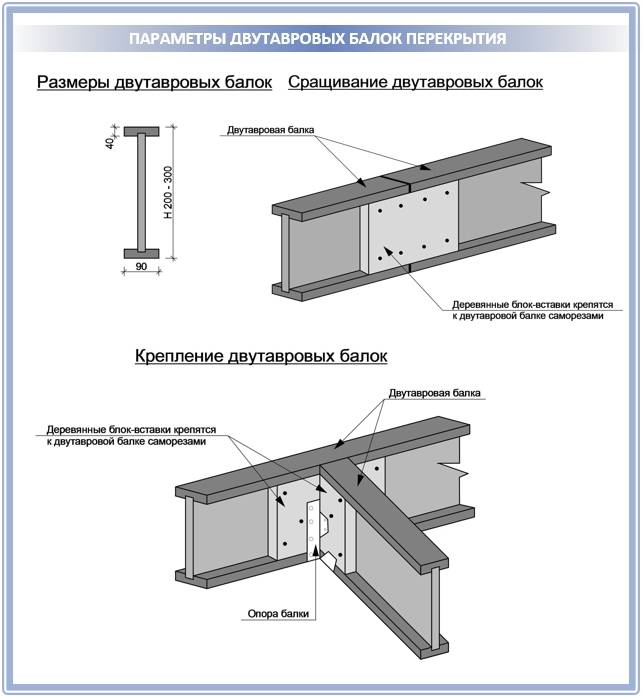

Соединяйте балки между собой при помощи специальных блок-вставок:
Вот небольшой видео-урок, как вставлять лист в древесину:
Технические показатели, размер и вес двутавра 20
Двутавр № 20 – это профиль, выполненный таким же горячекатаным способом, как и другие балки этого типа. Он имеет форму в виде перевернутой буквы «Н». Двутавровый профиль № 20 производится согласно положению ГОСТа 26020-83, регламентирующего размер и вес двутавра 20, а также в соответствии с госстандартом 19425-74 и 8239-89.
Полная высота профиля составляет 200 мм, показатель его ширины – 100 мм. Стенка профиля имеет толщину 5, 2 мм, а перемычка – 8, 4 мм. Вес 1 метра двутавра 20 равен 21, 04 кг.
Как вариант такой двутавр может быть изготовлен из сварных балок
Важно отметить, что он имеет более широкую сферу применения
Двутавровая балка № 20 предназначена для строительно-монтажных работ и укрепления секций корпуса здания
Классификация профилей и возможные размеры двутавровой балки 20
Двутавры № 20 могут различаться расположением граней полки. Есть профили с уклоном и параллельные. Грани с уклоном бывают обычные (с углом 6-12%), т.е. без дополнительной маркировки, и с особым расположением. Второй вариант различается по типу маркировки: М и С. Маркировка «М» предполагает использование изделия при устройстве навесных систем сложного типа. Профиль, обозначенный буквой «С», используется при возведении сооружений сложной геометрии или при формировании специфических конструкций.
Статья по теме:
Двутавровый профиль, у которого грани параллельны, маркируется как «Б», «К» или «Ш». Выше упоминалось, что маркировка с буквой Б – это обычный профиль. К данному виду относится двутавр 20б1, размеры которого следующие: общая ширина балки – 100 мм и полная высота профиля – 200 мм. Стенки такой конструкции по толщине составляют 5, 6 мм, а его полка — 8, 5 мм. Весит погонный метр профиля 20Б1 22,4 кг.
Балки можно крепить болтами, заклёпками или сваривать сварочным аппаратом
Отметка «К» обозначает колонный профиль, подразумевает использование в ситуациях, когда невозможно применение железобетонных колонн. Профиль с маркировкой «Ш» вполне может выступить самостоятельным компонентом в строительстве. Так, размеры двутавра 20ш1 по ГОСТу следующие: высота – 193 мм, а его ширина равна 150 мм. Показатель толщины стенки балки составляет 6 мм, перемычки – 9 мм. Метровая двутавровая балка этого типа имеет массу 30,6 кг.
Возможные размеры и вес двутавровой балки – таблица
Размеры двутавра 20 в длину могут варьироваться от 4 м до 12 м. Размер бывает мерный, немерный, кратный мерному и мерный с остатком, где остаток – это профиль длиной, превышающей 3 м.
Таблица позволяет наглядно сравнить размерные характеристики каждого варианта двутавра:
| Вид профиля | Ширина, мм | Высота, мм | Толщина полки, мм | Толщина стенки, мм | Вес 1 м длины, кг |
| 20Б1 | 100 | 200 | 8,5 | 5,6 | 22,4 |
| 20Ш1 | 150 | 193 | 9 | 6,0 | 30,6 |
| 20К1 | 200 | 195 | 10 | 6,5 | 41,5 |
Особенности стыковки
В процессе монтажных работах нередко возникает необходимость стыковки двутавров. Соединение двутавровых балок может быть выполнено с помощью сварки, болтового соединения или комбинированным методом.
Стыковка с помощью сварки
Этот метод является наиболее распространенным, поскольку обеспечивает сохранение несущей способности конструкции и требует минимальных трудозатрат.
Способ 1
Торцы двутавров свариваются с металлической прокладкой. При таком способе стыковки разделка сварочных швов, как правило, не производится.
Способ 2
Второй способ предусматривает использование четырех накладок, которые привариваются к наружной плоскости полок и с обеих сторон стенки двутавра. Работы производятся в следующей последовательности:
- На торцевой кромке обоих профилей снимается фаска, обеспечивающая качественный провар. Балки тщательно позиционируют и сваривают по всему периметру.
- Далее следует заготовить усиливающие накладки, материалом для которых служит конструкционная листовая сталь. Ширина накладок привариваемых к полкам балок должна соответствовать ширине полки. Боковые накладки выкраивают таким образом, чтобы их высота не превышала высоту стенки.
- Готовые накладки укладываются непосредственно на сварной шов, фиксируются с помощью струбцин и привариваются со всех сторон. Накладки на стенки двутавра часто изготавливаются в форме ромба, это существенно упрощает проведение сварочных работ.
Поскольку сварные швы являются концентраторами напряжений, соединение двутавровых балок с помощью сварки применяется для балок, работающих в режиме умеренных нагрузок. Кроме, того, катет шва быстро стареет, что приводит к преждевременному разрушению конструкции. Чтобы этого избежать, места стыковки двутавров обрабатываются специальным грунтовочным составом.
Стыковка стальных двутавровых балок с помощью болтов
Этот метод стыковки особенно эффективен при монтаже мобильных конструкций, элементы которых приходится демонтировать и собирать вновь. К преимуществам разъемной стыковки можно отнести следующие факторы:
- сборка разъемных конструкций не требует высокой квалификации обслуживающего персонала;
- болтовое соединение не вызывает остаточной деформации профиля, нередко возникающей при проведении сварочных работ;
- контролировать качество стыковки существенно проще, чем проверять качество сварных швов;
- болтовые соединения удовлетворительно переносят ударные и вибрационные нагрузки.
К недостаткам такого соединения относятся:
- необходимость использования дополнительных укрепляющих элементов, что значительно увеличивает трудоемкость и металлоемкость работ;
- для обеспечения безопасности в процессе эксплуатации необходим постоянный контроль затяжки болтов, в противном случае, крепление может ослабнуть;
крепежные изделия, изготовленные из углеродистых сталей, довольно быстро поддаются коррозионному разрушению.
Комбинированный метод стыковки
Для создания длинномерных двутавровых балок практикуется сочетание болтовых и сварочных соединений. Стыковка проводится в следующем порядке:
- Стыкуемые двутавры соединяются, через накладки, крепежными изделиями, из высокопрочных и легированных марок стали.
- После установки крепежных изделий свариваются пояса.
- Технологические окна закрываются накладками и прокладками из листовой стали.
Для соединения деревянных двутавров могут использоваться металлические, деревянные и композитные накладки на стенки, размещаемые с обеих сторон балки. В роли крепежа применяются болты и винты, реже – саморезы или гвозди.
Принимая во внимание изложенные выше факты, можно сказать, что двутавровая балка является одним из самых востребованных профилей при возведении металлоконструкций. Способность выдерживать значительные механические нагрузки и малый удельный вес двутавра позволяют существенно повысить прочность и снизить металлоемкость конструкции
Общие характеристики горячекатаных двутавровых балок
Для этой продукции характерна прочность на изгиб и сжатие. Использование двутавра в строительстве позволяет избежать при эксплуатации зданий сдвигов, усадки, трещинообразования.
Горячая прокатка – основной способ производства двутавра. Процесс – высокопроизводительный и позволяющий получить хорошую точность размеров. Недостаток – наличие окалины на поверхности. Изготавливаются такие изделия на дорогостоящих и сложных в наладке рельсобалочных станах. В качестве заготовок (в зависимости от размеров конечной продукции) используются слябы или квадраты (для мелкого сортамента).
На прочностные характеристики изделий влияют:
- марка стали – для изготовления продукции ответственного назначения и/или предназначенной для работы в суровых климатических условиях применяют низколегированные стали типа 09Г2С;
- общая длина конструкции;
- тип поперечного сечения (с параллельными гранями полок или с уклоном внутренних граней);
- способ закрепления балки и вид нагрузки.
Основные недостатки проката с сечением Н-образной формы:
- склонность используемых марок стали к возникновению коррозии, что делает необходимыми защитные мероприятия – цинкование или окрашивание;
- несущая способность существенно снижается с увеличением длины пролета.
Устройство
По назначению данные конструкции разделяются на следующие виды:
- цокольные,
- межэтажные,
- чердачные.
Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:
- балки,
- подшивное перекрытие,
- изоляционные слои,
- накат,
Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.
Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60º. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.
При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.
В целом конструкция перекрытия выглядит следующим образом:
- крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
- следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
- крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
- между надставками при помощи длинных гвоздей закрепляются вкладыши.
Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.
Разновидности деревянных перекрытий
Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.
Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:
- доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
- пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.
В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.
Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.
В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.
Сварная балка
Сварная двутавровая балка – популярный и востребованный вид металлоизделий. Она применяется для сооружения объектов различного назначения, и, как правило, выполняет роль несущих элементов конструкции. Балка также может быть использована в качестве вспомогательных и организационных составляющих на производстве и складе, но главную функциональную нагрузку она выполняет в строительной отрасли.

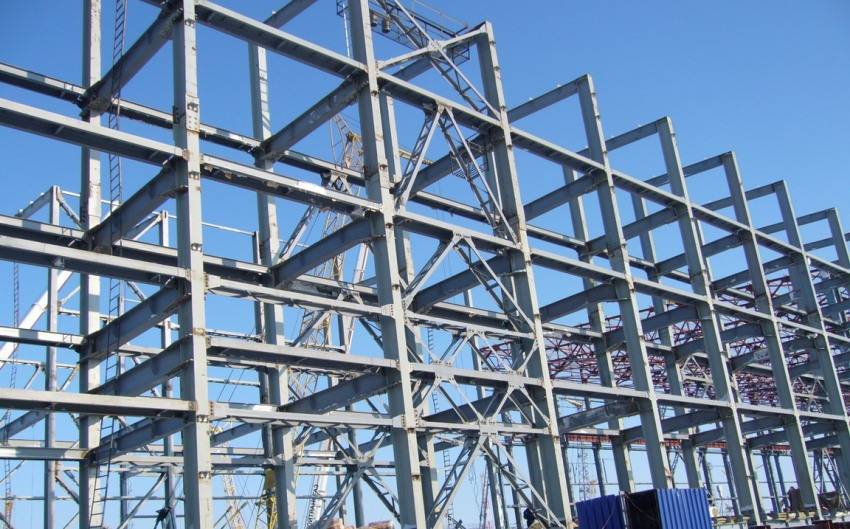

Сварная балка широко применяется при возведении различных промышленных объектов (корпусов производственных зданий и сооружений, ангаров, складских комплексов, построек и частей инфраструктуры и т.д.), мостов, переходов и других участков/зон дорожной системы. Она завоевала признание огромной аудитории строителей во всех регионах России, благодаря своим потребительским качествам:
Высота, толщина стенок и толщина полок сварной балки могут быть различными:
- надежность и долговечность,
- простота и удобство монтажа,
- возможность произвести сварную балку требуемой под технические условия проекта длины,
- возможность проектирования и строительства нестандартных архитектурных и функциональных решений в т.ч. ассиметричных форм, широких сводов, лестничных пролетов и т.д.,
- уменьшение общей нагрузки проекта и несущих конструктивных элементов.
Все вместе позволяет считать сварную балку средством повышения рентабельности строящегося объекта.
Виды сварных металлических сварных балок зависят от диапазона характеристик. Так размеры высоты, толщины стенок и толщины полок формируют модельный ряд. Переменные показатели металлической сварной балки могут быть различными:
- высота от 200 мм до 1500мм.
- толщина стенки сварной балки от 6мм до 40мм.
- толщина полок сварной балки от 10мм до 60мм, при ширине до 800мм.
Для изготовления сварной балки используется сталь марки Ст3 (сп/пс, сп5) по ГОСТ 14637-89 и низколегированная сталь 09Г2С по ГОСТ 19281-89. Сварная двутавровая балка соответствует ТУ 5264-006-93646692-2015. Производство осуществляется на автоматизированном оборудовании и сопровождается трехуровневым контролем качества (контроль исходного сырья, контроль процесса производства, итоговый выходной контроль).
Самые популярные виды продукции есть в наличие на складе. Поддерживаемый неснижаемый остаток позволяет свободно купить сварную балку. Производство балки других размеров осуществляется под заказ. Цены зависят от коммерческих условий и обсуждаются индивидуально.
| Номер профиля | 40 000 | 39 000 | 38 000 | 41 000 | 40 000 | 39 000 | Аналог сечения по документу |
| от 10 тн | от 20 тн | от 50 тн | от 10 тн | от 20 тн | от 50 тн | ||
| 35Ш3, 35К3, 30К3, 30Ш3 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 40Ш2-40Ш3 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 40К1-40К4 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 40К5 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 50Б2-50Б3 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 50Ш1-50Ш4 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 60Ш1-60Ш2 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 60Ш3 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 60Ш4 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 70Б1-70Б2 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 70Ш1-70Ш4 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 70Ш5 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 80Б1-80Б2 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | ГОСТ 26020 |
| 80Ш1-80Ш2 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 90Б1-90Б2 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | ГОСТ 26020 |
| 90Ш1-90Ш2 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 100Б1-100Б3 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | ГОСТ 26020 |
| 100Б4 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | ГОСТ 26020 |
| 100Ш1-100Ш3 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 100Ш4 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
До 10 тн Наценка на сварную балку 1000руб/тн. От 100 тн Действуют специальные цены при объеме от 100 тн.
