Шатровые крыши
Представляют собой четырехскатную крышу. Каждый из скатов имеет треугольную форму, и все они соединяются в одной точке. Эта конструкция обладает теми же преимуществами, что и вальмовая: прекрасно противостоит ветровым нагрузкам, не копит снежные массы из-за значительного угла наклона, равномерно прогревается солнцем.
Ключевым недостатком является значительная сложность (потребуется опыт в возведении именно шатровых кровель). Новые элементы в шатровых крышах отсутствуют, но также отсутствует коньковая балка, поэтому требуется усложнение конструкции. Чаще всего шатровые кровли применяются для двухэтажных домов, так как создать мансарду или чердачное помещение под такой кровлей очень сложно.
Сарай каркасный
После разметки, расчистки и выравнивания стройплощадки необходимо обустроить фундамент. Наиболее простым решением будет изготовление его из фундаментных блоков, выкладываемых по периметру сооружения. Можно соорудить столбчатый фундамент. С этой целью выкапываются ямки, а на их дно укладывается подушка под установку готовых блоков в вертикальном положении.
Столбики можно изготовить из бетона. Их следует заглублять на 0,4-0,5 м. Разметив по рулетке контур сооружения, вбивают колышки в углах площадки и натягивают между этими кольями веревку, после чего намечают места для установки столбов.
Ямки под них выкапывают лопатой, или буром проделывают в грунте отверстия. Сверху устанавливают опалубку, возвышающуюся над поверхностью на 0,2-0,3 м. Затем устраивается гравийно-песчаная подушка, сооружается арматура и выполняется заливка.
Другим вариантом может служить ленточный фундамент из бетона, залитого в опалубку. Недостатком данного метода является весьма длительное ожидание усадки и полного схватывания бетонной смеси. При желании можно не ограничиваться прямоугольной конструкцией, а соорудить сарай с верандой, соблюдая общие габариты постройки 6 х 3 м.
После того как работа над основанием будет окончена, выполняется сборка нижней обвязки и обработка ее антисептическим составом. На эту обвязку стелится пол из ОСБ или обрезной доски. Сюда же устанавливается первая каркасная стойка. Она фиксируется стальным уголком. Для усиления жесткости конструкции к обвязке крепится временная распорка.
После этого к основанию и к первой стойке крепится лист ОСБ. К нижней части каркаса листы следует крепить с отступом в 5 см. С этой целью на нижнюю обвязку крепится брусок, на который опирают лист ОСБ. Этот лист закрепляют, перенося далее этот контрольный брусок.
Далее выполняется установка второй стойки. Она крепится к предварительно установленному листу. Теперь распорка снимается, и все манипуляции повторяются в той же последовательности.
Там же на площадке выполняется сборка верхней брусовой обвязки, после чего все сооружение помещается на стойки и закрепляется, а затем монтируется стропильная конструкция, прикрепляется обрешетка, и сарай накрывается профнастилом либо каким-то иным кровельным материалом.
Как сделать двускатную крышу на сарай своими руками
Сначала на вертикальных стойках укрепляют мауэрлат, затем на него кладут потолочные балки из бруса 5*10 см. Крайние балки нужно устанавливать с отступом 5 см (на толщину фронтонных стропил) от края.
На видео показано, как соединить стропила в коньке внахлест и установить стропильные фермы
Обратите внимание на оригинальные закругленные концы стропил, формирующие свес
https://youtube.com/watch?v=MQ0WmC3_pCs
Также можно сначала установить коньковый брус. Это удобно, так как в процессе строительства на него можно опирать стропила. Сначала монтируют вертикальные стойки, на которых будет установлен коньковый брус. Их можно сделать из бруса 5*5 см и установить на расстоянии 1,5 м друг от друга. В местах соединения стропил с мауэрлатом выпиливают выемки по шаблону.
К мауэрлату прикручивают стропила саморезами или гвоздями, также их прикрепляют к потолочным балкам. В коньке можно соединить их с помощью деревянных накладок или металлических пластин. Коньковый брус после сборки стропильной системы можно убрать, а можно оставить. В первом случае к нему стропила не прикрепляют. После установки всех стропил на них прибивают обрешетку, сплошную или шаговую, это зависит от выбранного кровельного материала.
Если есть необходимость хранить сено, зерно, корм для животных, для этого в своем проекте сарая нужно предусмотреть вместительный чердак. Тогда чердак нужно сделать достаточного размера. Высоты 2,5-3 м достаточно, чтобы поместить большой стог сена. При этом сено будет работать как утеплитель. Чердак и сам по себе становится барьером от холода.
Планировка
Перед тем как приступить к закупкам материала и строительству, необходимо разработать чёткий план постройки и сделать необходимые замеры. В первую очередь определяется функционал постройки. Чаще всего крыша идёт вместе с чердаком, т.к. чердак можно использовать для хранения чего-либо, например, сена. Если сарай делается в качестве загона для животных, то строительство чердака будет желательно. При условии, что сарай используется как обычная бытовка, то в строительстве чердака нет острой необходимости.
Если вы решили строить чердак, то следует учесть некоторые пункты: он должен быть изолирован от влажности, его высота должна быть не менее 2 м. На утеплителе можно немного сэкономить при условии, если у вас там будет храниться сено, но придётся задуматься о качественной гидроизоляции. Вход на чердак можно сделать как снаружи, так и внутри сарая. В последнем случае будет удобнее спускать корм животным.
Также нужно учесть особенности строения самой крыши. Двухскатная крыша имеет два ската под углом наклона от 10 до 50 градусов. Не рекомендуется делать слишком большой угол наклона, т.к. крыша будет менее долговечной, а при небольшом угле наклона останется слишком мало пространства под чердак. Оба ската соединяются на коньке, посреди крыши. Конёк – это самый прочный элемент конструкции, который должен выдержать нагрузку от кровли, изолирующих слоёв и стропил. Учтите, что если крыша получается слишком массивная, то стены должны суметь выдержать её нагрузку.
Проведите расчёты, исходя из которых закупите материал для строительства сарая. Также стоит не забывать про обязательное наличие фундамента. Для бытовки подойдёт лёгкий деревянный фундамент, который нужно будет обработать антисептиками, для более массивного строения потребуется закупить цемент и арматуру.
Главные недостатки
- Сложность конструкции;
- Сложная технология утепления;
- Высокая требовательность к гидроизоляции;
- Необходимость создания вентиляции подкровельного пространства;
- Дорогостоящие конструкции мансардных окон.
Как видите, выбор формы крыши также связан с составлением хорошо рассчитанного проекта и разметкой верхней обвязки. Так что первые 4 этапа монтажа кровельной системы вам придется выполнять практически одновременно
Особое внимание следует уделить утеплению и гидроизоляции крыши. Чаще всего утепление производится по потолку первого/второго этажа, но в случае возведения мансардных этажей для сбережения жилой площади производят утепление под кровлей
Утепление крыши каркасного дома
Для утепления мансардных этажей по стропилам используют утеплители на основе минеральной ваты либо шпательного стекловолокна. Однако необходимо учесть, что эти материалы теряют свои теплоизоляционные свойства от лишней влажности, поэтому при выполнении утепления необходимо учесть сразу два процесса:
- не допустить попадание влаги в утеплитель из помещения;
- обеспечить отведение паров и конденсата из толщи утеплителя.
Температура воздуха над кровельным материалом и внутри мансарды может сильно отличаться, поэтому образование конденсата неизбежно. Как избежать пагубного влияния конденсата на утеплитель? Необходимо соблюдать очередность закладки утепления и строительных мембран. «Пирог» утепления выглядит так:
- внутренняя обшивка по стропилам (может быть черновой или финишной);
- контур пароизоляции;
- стропила с заложенным между ними утеплителем;
- контробрешетка;
- гидроизоляция или супердиффузионная мембрана (применение мембраны отменяет необходимость нашивки контробрешетки);
- обрешетка (ее роль может также выполнять листовой материал – например, мягкая черепица);
- кровельный материал.
Составление правильного «пирога» и соблюдение технологии монтажа каждого элемента поможет решить проблемы, связанные с утеплением по стропилам.
Фундамент
Так как сарай — не очень тяжелая конструкция, для него достаточно столбчатого фундамента. Для сарая 3х6 с двухскатной крышей своими руками можно сделать столбчатый фундамент из кирпича или залить бетонные столбики. Для бетонного фундамента бурят скважины глубиной 80 см и диаметром 20 см, в качестве опалубки можно взять скрученный в трубку рубероид. Для армирования каждого столба нужно три прута арматуры. После того, как арматура вставлена в трубы, столбики бетонируют. Бетон в каждом из них должен быть залит на одном уровне, это контролируют с помощью гидроуровня. Для сарая шириной 3 м необходимо 3 ряда столбиков, если ширина 2 м — достаточно двух. В длину столбики также ставят на расстоянии 1,5-2 м.
Каркасный сарай легкий, поэтому такая конструкция позволяет сэкономить и на фундаменте. Небольшое строение можно возвести вообще без фундамента, заглубив стойки каркаса в землю на 50-60 см. Также без фундамента можно обойтись, если снять плодородный слой почвы, засыпать подушку из щебня, выступающую за контур сарая на 0,5 м с каждой стороны, на нее уложить брусья нижней обвязки, а сверху лаги для пола. Древесину нужно обработать антисептиком для прямого контакта дерева с грунтом.
Особенности крыши для каркасного дома
Наверное, единственным элементом каркасного дома, который не отличается от строения, возведенного из кирпича и бетона или на базе сруба, является крыша. Ведь если стены и пол выполняли совсем другими методами и материалами, то кровля каркасного дома возводится из тех же самых материалов и по тем же правилам. Основными функциями крыши является распределение ветровых и снеговых нагрузок, а также вентиляция чердачными помещений или подкровельного пространства.
Этапы возведения крыши каркасного дома:
- выбор формы
- точный расчет конструкции и необходимых материалов. Составление проекта стропильной системы
- разметка верней обвязки
- устройство стропил
- утепление кровли (особенно часто по кровле утепляют мансардные этажи)
- монтаж обрешетки и контробрешетки с контуром гидроизоляции
- настил кровельного материала, монтаж водосточной и снегозадерживающей системы, подшив свесов, обшивка фронтонов.
Крыша
К ее сооружению приступают по окончании сборки каркаса. При этом необходимо вычислить длину стропил. С этой целью к межстеновому расстоянию прибавляют длину двухсторонних свесов, равную 40–50 см.
Затем приступают к изготовлению основной стропильной ноги. Для этого от доски отрезается фрагмент нужной длины, примеряется и намечается место под выемки крепления, и изготавливается необходимое число стропил.
Стропильные ноги монтируются к каркасу и соединяются одна с другой при помощи тугой нити.
Установка остальных стропильных элементов производится по предварительно отмеченному уровню. Они фиксируются гвоздями или уголком.
Гидроизоляция крепится степлером с нахлестом 15 см краев полосы между собой.
Затем следует устройство обрешетки, раскрой кровельного материала и установка его на хозпостройку.
Следует учитывать, что шаг между отдельными стропилами равен 60–80 см. Следовательно, для сарая 3х6 м потребуется восемь стропильных ног.
Далее выполняется обшивка каркаса, оснащение рамами оконных проемов и установка двери.
Конечным этапом является покраска сооружения, изготовление полок, подвод электричества и изготовление ступеней.
Таким образом, сооружение такого простейшего сарая собственными силами является вполне посильной задачей. Единственное, о чем следует помнить, это требуемые по закону отступы от соседских владений на 3 м и на 5 м от ближайшей дороги.
Как построить односкатную крышу своими руками, смотрите в следующем видео.
Сарай с двускатной крышей
Сарай на приусадебном участке может выполнять разные функции: бытовки на время строительства капитального дома, роль хозблока, места для хранения инструментов, запасов, корма для животных. В сарае можно расположить летний душ, летнюю кухню. Для удобства хранения внутри можно установить стеллажи. Снаружи сарай можно декорировать, чтобы он радовал глаз и подходил по стилю к другим строениям на участке.
Двухскатная крыша для сарая очень практична. Под ней можно оборудовать чердак для хранения вещей, она лучше противостоит ветровым и снеговым нагрузкам чем односкатная и,тем более плоская.
Сарай-бытовка
Сарай бытовка выручит, когда вы только приобрели дачный участок и не построили или не привели в порядок основной дом. В бытовке можно переночевать, укрыться от дождя, хранить инструменты и одежду, готовить еду. В дальнейшем бытовку можно переоборудовать под сарай, сделать в ней дровник, летний душ, санузел, кладовку, хозблок. Если бытовку планируют превратить в баню, ее строят из бруса или бревна. Различные планировки бытовок показаны на рисунке.
Проще всего построить каркасный сарай с двускатной кровлей. В целом строительство крыши не очень отличается от строительства крыши дома, но из-за меньшего размера конструкция получается проще
Во время строительства важно соблюдать технику безопасности при работе на высоте и использовании инструмента
Из чего строить
Сарай с двухскатной крышей можно построить из разных материалов:
- досок,
- сайдинга на каркасе из бруса,

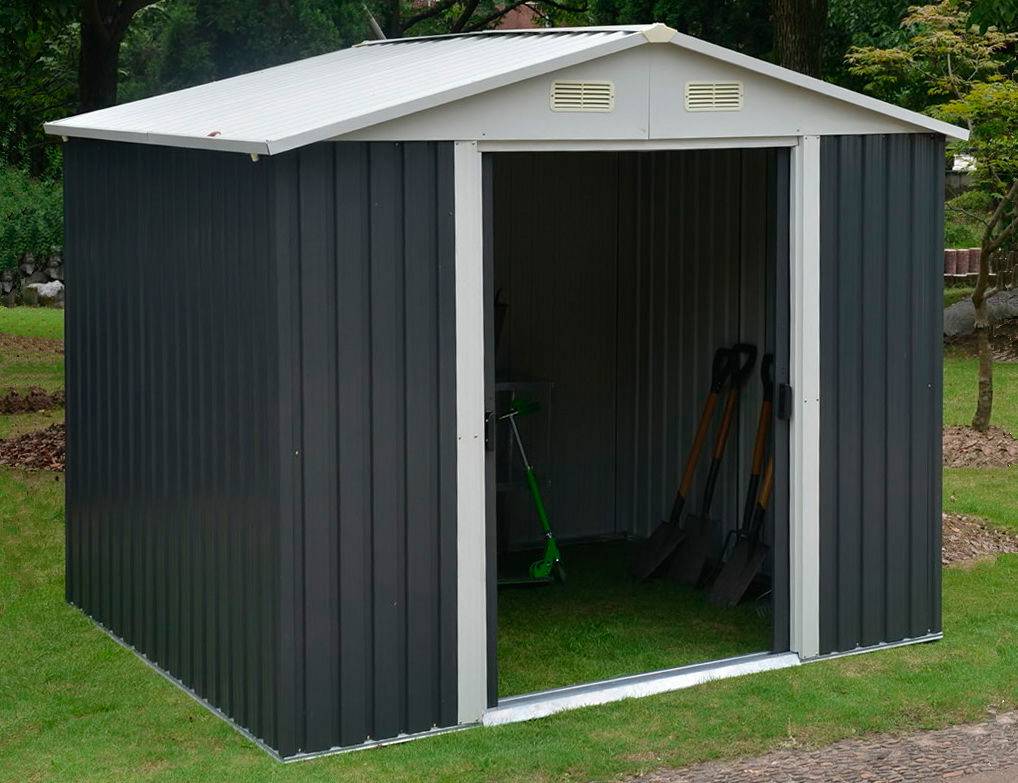

- профлиста на каркасе из металлического профиля,
- пеноблоков,
- кирпича,
- бруса,
- бревна.
Самый дешевый вариант строительства сарая — это именно каркасный. Для этого потребуется брус или профильная металлическая труба прямоугольного сечения для каркаса и материал, которым каркас будет обшит.
Для постройки каркасного сарая можно взять брус 10*10 см для каркаса и обрезную доску для его обшивки. Предварительно все деревянные детали обрабатывают антисептиком от гниения.
Для сарая из пеноблока, кирпича и других тяжелых материалов можно залить мелкозаглубленный ленточный фундамент.
Для крыши понадобятся доски или металлический профиль для стропил и кровельный материал, который может быть любым.
Выбор места и проектирование
Сарай однозначно является подсобным строением, поэтому при его сооружении архитектурные изыски неуместны, и не нужно, чтобы он как-то выделялся в общем ландшафтном дизайне.
Наиболее рациональным его размещением будет либо его пристройка непосредственно к дачному дому, либо сооружение такого сарая где-нибудь на краю участка. Место для его постройки должно быть удобным, а строительную площадку лучше всего организовать там, где почва меньше всего пригодна для посадок.
Любое строительство, даже и не очень сложное, следует начинать с проекта. Обращаться с таким вопросом к профессионалам довольно дорого и нецелесообразно, а вот собственноручные чертежи и эскизы будут весьма кстати. Особенно для расчета количества материала и в качестве основы для технических решений в ходе строительства такая схема просто необходима.
Нанимать для этой работы профессиональных строителей также накладно и неразумно, ибо такую работу, в сущности, может выполнить каждый мужчина, владеющий минимальным набором строительных навыков. Поэтому сооружение сарая должно выполняться своими руками.
Подготовка
Начать нужно с постройки фундамента. Слишком сильно заморачиваться над этим моментом не нужно, т.к. нагрузка на фундамент всё равно не будет такой большой, как в случае с полноценным жилым зданием. Для лёгкого деревянного фундамента необходимо подготовить небольшое основание в виде бетонных опор, на которые будет наложен деревянный пол-фундамент. Дерево обязательно обработать дабы избежать его повреждения паразитами, плесенью, огнём, влагой (рекомендуется сделать дополнительный влагозащитный слой). Для массивных конструкций лучше всего подойдёт ленточный или столбчатый фундамент. Если бытовка будет очень маленькой, то вполне можно обойтись и без фундамента.
Когда фундамент построен, нужно рассчитать необходимое количество материала для стен и крыши. Следует учесть, что стены и крыша должны опираться на несущие конструкции, которыми могут выступать плотные брёвна. В среднем потребуется от четырех таких опор.
Давайте рассчитаем оптимальное количество материала для сарая 3×6 м с двускатной крышей при строительстве своими руками. Высота стен будет колебаться в пределах 2.5-3 м. В качестве материала для стен можно использовать обычные доски или деревянные панели, также нужно учесть, что может потребоваться дополнительное утепление стен, особенно, если в сарае будут содержаться животные. В качестве фундамента можно использовать 6 ФБС-блоков, которые устанавливаются в выкопанные ямы под 25-30 см глубиной. Сверху фундамент нужно гидроизолировать рубероидом. По верх фундамента устанавливается деревянный каркас для пола и стен, толщина каскадного бруса 150×150мм. Также понадобятся специальные шпильки для крепления деревянного каркаса к фундаменту.
Строительство
Когда все материалы куплены и возведён фундамент можно приступать к основному этапу строительства. Перед строительством крыши устанавливаются стены сарая. Тут нет ничего сложного. Исходя из размера будущей крыши, рассчитываются оптимальные параметры для обрешётки стен, на которые будет крепиться обшивка из ДСП-панелей. Основной упор нужно сделать на брусья, которые будут стоять по углам, у толщина не должна быть меньше 10 см. Помимо главных четырёх брусьев нужно установить дополнительные брусья через каждые 50-80 см друг от друга. Стоит учитывать, что на стены будет ложиться значительная нагрузка, поэтому в качестве материала для каркаса стен выбирайте только прочное дерево – дуб, ель, ольху и т.д. Не спешить обшивать стены, пока не сделаете обрешётку для крыши, т.к. возможно придётся вносить некоторые корректировки в стены.
Начать строительство крыши нужно с подготовки стропил и конька. Также следует учесть, что если крыша будет массивной, то придётся монтировать подкосы, ригели и прогоны. В данном примере рассмотрим строительство небольшой бытовки без этих элементов. Стандартный угол наклона скатов составляет 15-25 градусов, при таком угле длина стропил должна варьироваться от 2.5 до 3.5 м. Обрешётка для крыши в большинстве случаев не обязательна.
Стропила крепятся к основной конструкции при помощи профилей и саморезов. Вся конструкция монтируется непосредственно на высоте, а не на земле. Если внутри сарая предусматривается дополнительная стена, то необходимо задуматься об усиление стропил при помощи их более плотного размещения. Готовый каркас желательно обработать антисептиками от паразитов, влаги, огня, перепада температур.
Когда “скелет” сарая готов необходимо приступать к обшивке. Изначально обшейте стены обычными ДСП-панелями, после можно задуматься о внешнем оформлении, например, обшив сарай сайдингом.
После приступайте к укладке кровли. крепится к стропилам, при помощи специальных саморезов. В зависимости от материала кровли, различается и метод монтажа. В качестве завершающего этапа монтируются различные изоляционные слои.
Основной материал
Наиболее бюджетным и технологичным вариантом будет постройка такого сарая из плит ОСБ. Эта аббревиатура расшифровывается как ориентированно-стружечная плита. Многослойный материал состоит из 3-4 листов. Он выполнен из древесной осиновой стружки, склеиваемой смолами с добавкой борной кислоты и наполнителем из синтетического воска.
Применяются такие плиты для обшивки стен, в качестве съемной опалубки для бетонирования, сплошной кровельной обрешетки, изготовления полов и различных опорных конструкционных элементов по типу двутавровых балок.
Этот материал обладает значительной механической жесткостью и высоким уровнем звукопоглощения. Он отличается способностью противостоять снеговым нагрузкам и ветровой парусности. Все эти качества позволяют применять ОСБ-плиты в виде основы для различных кровельных материалов.
