Пластиковые двухкамерные окна: особенности, подбор параметров профиля и установка

Требования к конструкции оконного блока

5.9.2 Импостные детали крепятся к смежным ПВХ профилям коробки (створки) при помощи стальных или пластмассовых крепежных элементов, шурупов или винтов.

Допускается применять сварные Т-образные и крестообразные соединения импостов. При этом прочность соединений должна быть не ниже прочности, установленной для угловых соединений.

5.9.3 Угловые и Т-образные соединения профилей должны быть герметичными. Допускается уплотнение механических соединений ПВХ профилей атмосферостойкими эластичными прокладками. Зазоры до 0,5 мм допускается заделывать специальными герметиками, не ухудшающими внешний вид изделий и обеспечивающими защиту соединений от проникновения влаги.

5.9.4 Конструкции изделий должны включать в себя систему отверстий: для осушения полости между кромками стеклопакета и фальцами профилей; отвода воды; компенсации ветрового давления; снижения нагрева цветных профилей.

5.9.5 Каждое поле остекления должно иметь отверстия для осушения полости между кромками стеклопакета и фальцами профилей. Отверстия должны находиться в наиболее глубоких частях фальцев и не иметь заусенцев, препятствующих отводу воды. При системах со средним уплотнением отверстия должны находиться перед средним уплотнением с наружной стороны.

В нижнем профиле створки должно быть предусмотрено не менее двух отверстий с максимальным расстоянием между ними 600 мм, в верхнем профиле при его длине до 1 м — два отверстия, более 1 м — три. Рекомендуемые размеры отверстий — диаметром не менее 8 мм или размером не менее 5х10 мм.

Расположение отверстий не должно совпадать с местами установки подкладок под стеклопакеты. В стенках профиля отверстия должны быть смещены относительно друг друга не менее чем на 50 мм.

5.9.6 Нижние профили коробок и горизонтальные импосты должны иметь не менее двух водосливных отверстий размером не менее (5×20) мм, расстояние между которыми должно быть не более 600 мм.

Водосливные отверстия должны быть смещены в стенках профиля не менее чем на 50 мм. Отверстия не должны иметь заусенцев, препятствующих отводу воды.

При системах со средним уплотнением прорези должны находиться перед средним уплотнением с наружной стороны.

На лицевой поверхности коробки отверстия должны быть защищены декоративными козырьками.

5.9.11 Глубина защемления стеклопакета (стекла) в фальцах профилей, а также глубина защемления штапиками не должна быть менее 14 мм.

Какие лучше выбрать для дома и квартиры?

Важно знать, как выбрать пластиковые окна правильно, для чего при поиске лучшей конструкции пользуются рекомендациями проверки показателей:

• страна-производитель профиля – в данном случае продавцы говорят о немецком производстве, но при этом все изделия изготавливаются в России по немецкой технологии с задействованием дешевых материалов;
• количество камер – как уже было описано выше, более 5 камер выбирать не рекомендуется, поскольку увеличение теплопроводности не произойдет, а заплатить придется больше, и конструкции больше;
• ширина профиля – чем шире, тем лучше, в особенности для жилых помещений;
• количество камер стеклопакета – для дома и квартиры оптимально и рекомендовано использовать двухкамерные конструкции;
• армирующая стальная вставка – рекомендуется выбрать разомкнутый контур, поскольку он дает лучшее показатели;
• сертификат ISO 9001 – его наличие говорит о прочности и качестве конструкции.

Определить в точности, какие пластиковые окна самые качественные, не получится без изучения технических характеристик и отзывов.

Толщина стеклопакета.

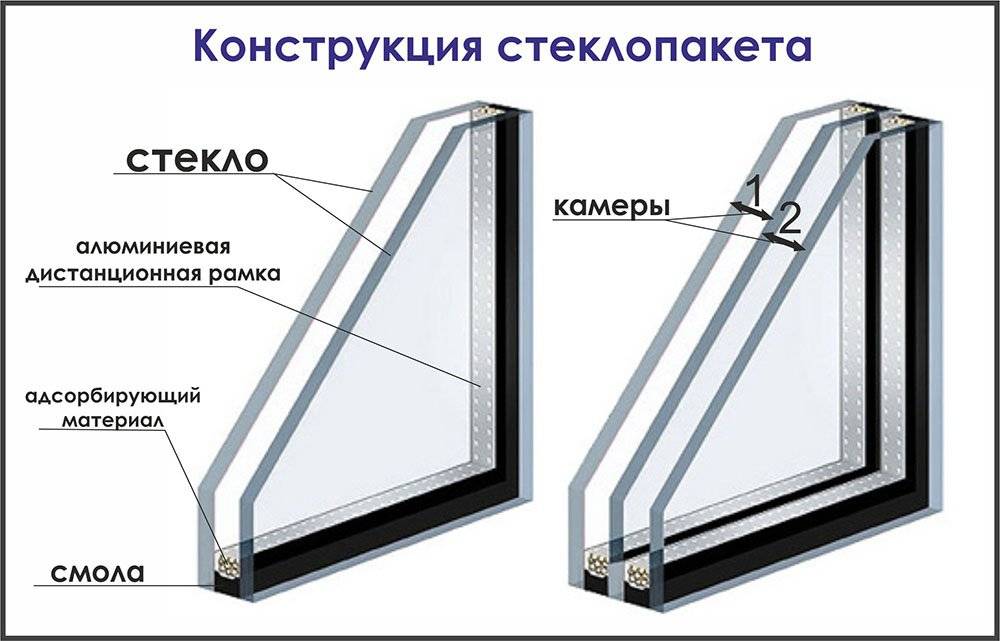

Стеклопакет в разрезе.

Стеклопакет, как уже говорилось выше, занимает порядка 90% площади всего окна. На сегодняшний день существует три типа стеклопакетов, отличающихся количеством установленных в них стекол:

• Вариант с одним стеклом. Не подходит для установки в жилом фонде вследствие наличия у такого стеклопакета недостаточных характеристик. Основные изъяны в конструкции одинарного стеклопакета заключаются в плохом сохранении тепла, а также в отсутствии защиты от появления на стекле конденсата. С наступлением холодного времени года такие минусы могут способствовать выхолаживанию помещения, а также образованию на стеклах внушительного слоя наледи.
• Двухстекольная конструкция. Представляет собой наиболее оптимальное решение для установки в квартиру, либо частный дом за счет хорошего соотношения цены и характеристик. Практически исключен так называемый плач окон, а тепло в остекленном помещении сохраняется гораздо лучше, чем при использовании стеклопакета, в составе которого имеется лишь одно стекло.
• Решение, включающее в себя три стекла. С установленным тройным стеклопакетом можно добиться не только наибольшего сбережения тепла, но и максимальной защищенности квартиры от проникновения на ее территорию со стороны улицы всевозможных шумов. У тройного остекления существует только два недостатка – это высокая стоимость и большой вес.

Из вышеизложенной информации следует, что для большинства покупателей наилучшим вариантом будет приобретение стеклопакетов, в составе которых будет три стекла . При нехватке денежных средств можно остановить свой выбор и на двойном стеклопакете, обладающим наилучшим соотношением цена/качество.

Можно ли заменить однокамерный блок на двухкамерный?

Случаются ситуации, когда в силу ограниченности бюджета или при неправильном расчете были установлены однокамерный пакеты, которые не справляются со своими основными функциями, и в помещении достаточно прохладно. В этом случае встает вопрос о замене однокамерного стеклопакета на двухкамерный.

В целях экономии средств целесообразно поменять только стеклопакет, а само окно оставить прежним. Но сделать это можно не всегда.

В первую очередь следует обратить внимание на ширину имеющегося стеклопакета. В расширенных вариантах этот показатель составляет 32 мм, что соответствует минимальной толщине двухкамерного блока

В такой ситуации производится простейшая замена однокамерного стеклопакета на двухкамерный. Устанавливаются только стекла, без дополнительных трат на саму раму и штапики. Если же изначально использовались узкие блоки, менять придется всю систему вместе с рамой.

Сравните данные спецификации с артикулами производителя

При определении профиля необходимо опираться на сопроводительные документы. Они же помогут вам доказать свою правоту в случае доставки несоответствующей чеку продукции

Обращайте внимание на указанные в документах спецификации – сравнивайте их с информацией об артикулах производителей. При этом не стоит паниковать, если при заказе профиля REHAU Delight вы увидите маркировку SIIB и цифры

Это значит следующее:

• S – тип климата, в котором используется оконный профиль;
• II – категория ударной вязкости;
• B – классификация профильных стенок по толщине;
• 401 – это код страны;
• 02 – код завода;
• 04 – обозначение экструдера;
• числа вида «17 08 23» – дата изготовления.

Двери маркируются литерами Z и Т. Обычно нюансы профиля, которые можно использовать для сверки, указываются в приложении к договору

Стоит обращать самое пристальное внимание на этот документ при покупке оконных систем

Зеркальный стеклопакет

Использование зеркальных стеклопакетов при остеклении зданий и сооружений, как правило, преследует несколько основных целей:

• служит препятствием для попадания внутрь помещений вредного инфракрасного излучения, пропуская при этом естественный свет полностью;
• регулирует объем проникающего внутрь тепла, что особенно актуально в жаркую погоду;
• является важным декоративным элементом здания, придавая ему изысканный и современный вид.

Зеркальный эффект достигается использованием в стеклопакете специальных зеркальных стекол, которые являются разновидностью тонированных. Они изготавливаются при помощи технологий, перечисленных в соответствующем разделе статьи.

Область применения зеркальных стеклопакетов также схожа с тонированными. Наиболее активно они устанавливаются на различные коммерческие объекты (магазины, торговые и деловые центры, офисные помещения и т.д.), здания общественного назначения (спортивные сооружения, кино- и драматические театры и т.д.) Кроме того, в последнее время зеркальные стеклопакеты стали активно применяться в элитных новостройках, а также в частном домостроении.

Рис. 11. Применение зеркальных стеклопакетов.

• Виды пластиковых окон Основные виды фурнитуры для пластиковых окон Крепление жалюзи на окно ЕвроОкна – Пластиковые окна от производителя

Основы выбора

При выборе стеклопакета в первую очередь нужно уметь расшифровывать маркировку. Так как в ней сокрыта следующая полезная информация:

1. Тип стекла и его толщина.
2. Ширина газово-воздушных камер.
3. Вид газовой смеси.
4. Габариты стеклоблока.
5. Практические характеристики стеклопакета – ударопрочный, солнцезащитный, энергосберегающий и проч.
6. Номер по ГОСТу.

Например, обозначение «СПО 5М2 –24Ar – 5М2 1200х800х34 ГОСТ 24766-99» расшифровывается следующим образом:

• М2 – марка стекла,
• 5 – толщина стеклянного полотна в мм,
• 24 – ширина камеры,
• Ar – название газа аргона, которым заполнены полости камер,
• 1200х800х34 – высота, ширина и толщина стеклоблока,
• ГОСТ 24766-99 – номер изделия по ГОСТу.

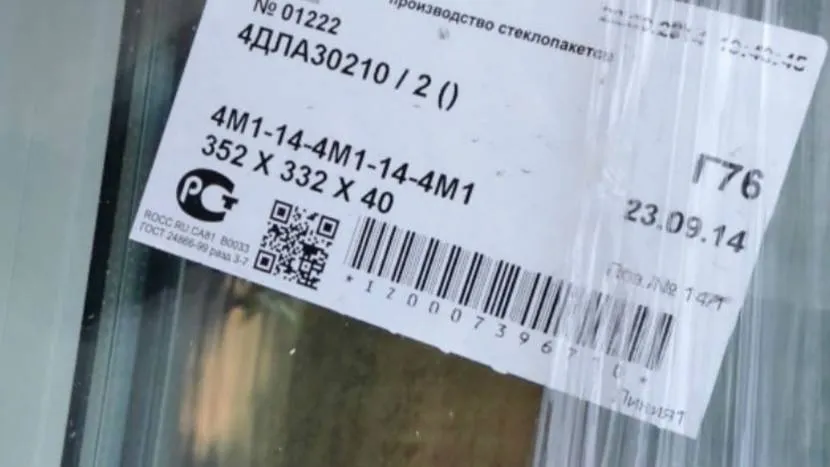

Пример маркировки стеклопакетаИсточник uznayvse.ru

Формирование стоимости, за что не стоит переплачивать

Цена стеклоблоков зависит от таких параметров:

• Число камер. Толщина стеклопакетов для пластиковых окон бывает разной, и, как правило, определяется количеством камер. Чем их больше, тем выше стоимость. Например, добавление 1-ой камеры ведет к повышению цены на 30-40 %.
• Марка стекла. В зависимости от назначения в стеклоблоке могут устанавливаться стекла разных типов. К примеру, замена стандартного листа на аналог с низкоэмиссионной поверхностью увеличивает стоимость на треть.

Видео-советы по выбору типа стеклопакета:

• Тип газово-воздушной смеси в камерах. Если вместо воздуха будет накачан аргон, стоимость поднимется на 10-15 %.
• Дополнительные элементы. Увеличить цену в 2 и более раз может наличие дополнительных опций и элементов – декора, тонировки, огнеупорного покрытия.

Порой наличие дополнительных функций оказывается избыточным, не нужным и просто искусственно повышающим цену. Абсолютно бесполезным являются следующие опции:

1. Большее чем необходимо количество камер при отсутствии требований к высокой шумоизоляции.
2. Наличие 2-х и более стекол с низкоэмиссионным покрытием.
3. Заполнение аргоном более чем 1-ой камеры.
4. Применение стеклянных листов свыше 4 мм при стандартном исполнении.
5. Установка термостойкого стекла без необходимости соблюдения условий повышенной пожарной безопасности.

Видео о том, чем различаются разные типы стеклопакетов:

Коротко о главном

Стеклопакет представляет собой плоский параллелепипед, состоящий из 3 параллельных листов стекла, дистанционных рамок, герметика и осушителя. При этом он должен отвечать высоким требованиям прозрачности, тепло- и шумоизоляции. Ширина стеклоблока может варьироваться в широких пределах, но чаще всего – от 24 до 40 мм, и чем она больше, тем больше вес.

Главные плюсы 2-камерных стеклоблоков:

• Шумоизоляция.
• Теплосбережение.
• Легкость в эксплуатации.
• Безвредность.

Минусы проявляются в высокой цене и большем весе по сравнению с классическим остеклением.

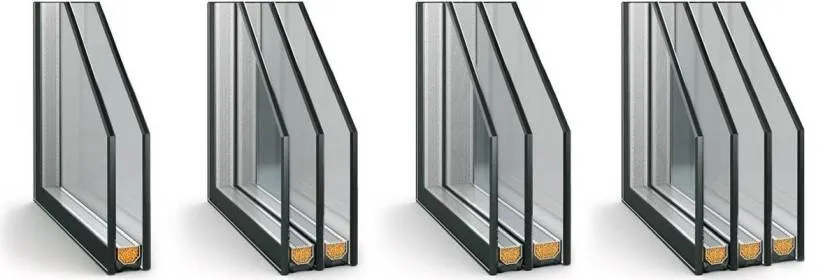

Различия между 1-, 2- и 3-х-камерными стеклопакетами

С точки зрения внешних характеристик 1-о, 2-х и 3-х камерные стеклопакеты различаются по весу и толщине. Самым критичным из них является масса, так как с ее увеличением возрастают также требования к прочности профиля, месту монтажа и системе фурнитуры.

При одинаковом значении ширины стеклянных листов при переходе от 1-камерного к 2-х-камерному масса стеклоблока увеличивается примерно в 1,5 раза, а к 3-х-камерному в 2 раза. Так как 1-камерный включает 2 стекла, 2-камерный – 3 стекла, а 3-камерный – 4 слоя.

Стеклопакеты различаются по количеству камер и ширинеИсточник okno.ru

Рассматриваемые разновидности стеклоблоков различаются также по практическим характеристикам и назначению:

• 1-камерные. Самые простые в устройстве, легкие, доступные по стоимости. Если устанавливаются в домах, то либо в зоне теплого климата, либо во внутренних перегородках – так как не способны защищать от сильных холодов. Также могут монтироваться в нежилых помещениях.
• 2-камерные. Наиболее распространенный вариант стеклопакетов. Оптимальны по соотношению веса, стоимости и тепло- и шумоизоляции. Эксплуатируются при температуре до -25°C.
• 3-камерные. Тройные стеклопакеты характеризуются максимальной толщиной, и, следовательно, лучшими тепло- и звукозащитными свойствами. Такие стеклоблоки пригодны для установки в зоне экстремально холодного климата. Главные недостатки – значительное удорожание и увеличение веса в сравнении с выше рассмотренными вариантами.

Чем больше камер, тем больше вес стеклопакета и строже требования к профилю и фурнитуреИсточник okna67.pro

Выбор стеклопакета

Стеклопакет — конструкция из двух и более стекол, скрепленных между собой через дистанционную рамку. Пространство, образованное между стеклами, называется камерами. Они заполняются осушенным воздухом или инертными газами — аргоном, криптоном. Разрывы с газонаполнением улучшают изоляционные характеристики стекла. Воздух — самый дешевый наполнитель. Инертные газы более дорогие, но значительно улучшают теплоизоляционные свойства конструкции.

Количество камер

Стеклопакеты могут иметь ширину от 14 до 44 мм и от 1 до 3 камер:

• Однокамерные из двух стекол подходят для остекления неотапливаемых помещений — веранд, балконов, лоджий, дачных домиков.
• Двухкамерные из трех стекол используются в отапливаемых помещениях — квартирах, частных домах, офисах.
• Трехкамерные из четырех стекол предназначены для эксплуатации в суровых климатических условиях, где температура воздуха часто опускается ниже -30°C.

В стеклопакетах используются разные типы стекол: энергосберегающие, многофункциональные, тонированные, солнцезащитные, бронированные, звукоизоляционные.

Подробно про стеклопакеты написано тут.

Декорирование стеклопакетов

Стеклопакеты занимают большую часть остекления, поэтому их внешний вид играет не последнюю роль. Чтобы конструкции выглядели необычно, используют разные виды декора:

• Шпросы — тонкие рейки, обычно, серебряного, золотого или белого цвета. Их укладывают внутри стеклопакета, образуя узоры. Сложные детали выполняют из готовых элементов.
• Фальш-переплеты — рейки из пластика, которые визуально разбивают стеклопакет на несколько частей. Их располагают внутри или снаружи стеклопакета.
• Тонировка — пленка, отражающая или приглушающая свет. Она придает стеклу любой оттенок, защищает от солнечного света и скрывает жильцов от глаз прохожих.

Способы декорирования можно комбинировать. Они позволяют подчеркнуть статус владельца помещения и придать уникальный дизайн оконному проему.

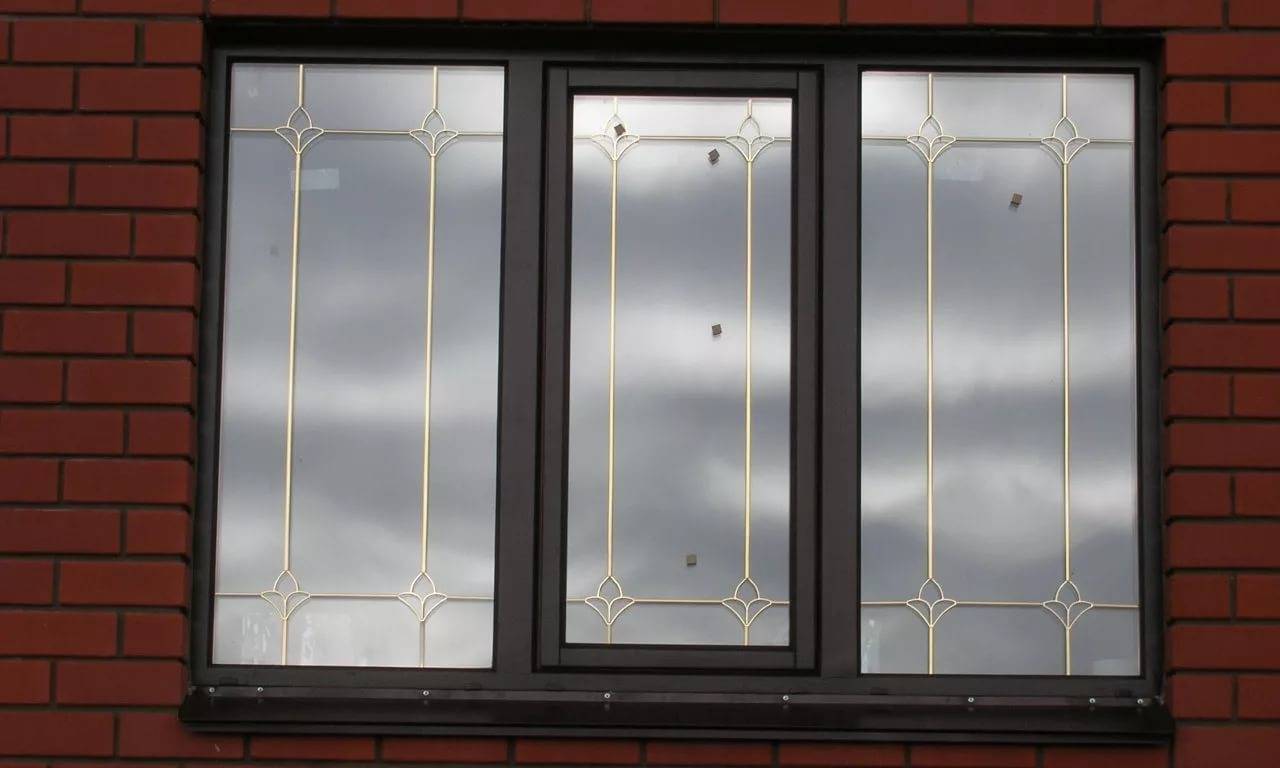

Тонированный стеклопакет со шпросами.

Характеристики однокамерного стеклопакета

Определить, что перед вами однокамерная конструкция достаточно легко. Она состоит из двух стекол, между которыми находится дистанционная рама. Этот разделитель включает силикагель, поглощающий влагу, поэтому внутри образуется исключительно сухой воздух. Снаружи конструкцию тщательно герметизируют, в результате чего она защищает помещение от звуков и холода извне.

Внутри однокамерных стеклопакетов находятся два стекла толщиной примерно 4 мм, а сама камера имеет толщину 18-36 мм. Однако пропорции не всегда одинаковые и имеют отличие в толщине и расстоянии. Стандартной считается ширина 24 мм.

Такой вариант не даст высокой защиты, как это делает двухкамерный аналог. Мало того, по уровню теплосбережения он на 20-30% менее эффективен. Чтобы повысить функциональность, можно установить энергосберегающие стекла. Чем еще отличается однокамерный стеклопакет от двухкамерного? Меньшим весом и невысокой стоимостью.

Перечислим плюсы такого окна:

1. Меньший вес, что продлевает срок службы всей конструкции.
2. Выше пропускаемость света.
3. Более низкая цена — в среднем, на 5-10% ниже.
4. Стекла с серебряным напылением и аргоном в камере вместо воздуха по свойствам ничуть не хуже двухкамерных вариантов.

Но и без минусов здесь не обойдется:

1. Низкая звукоизоляция. Подобные конструкции снижают уровень шума только до 32 дБ.
2. Невысокая теплоизоляция по сравнению с двумя камерами примерно на треть.
3. Риск образования конденсата уже при температуре -8С.

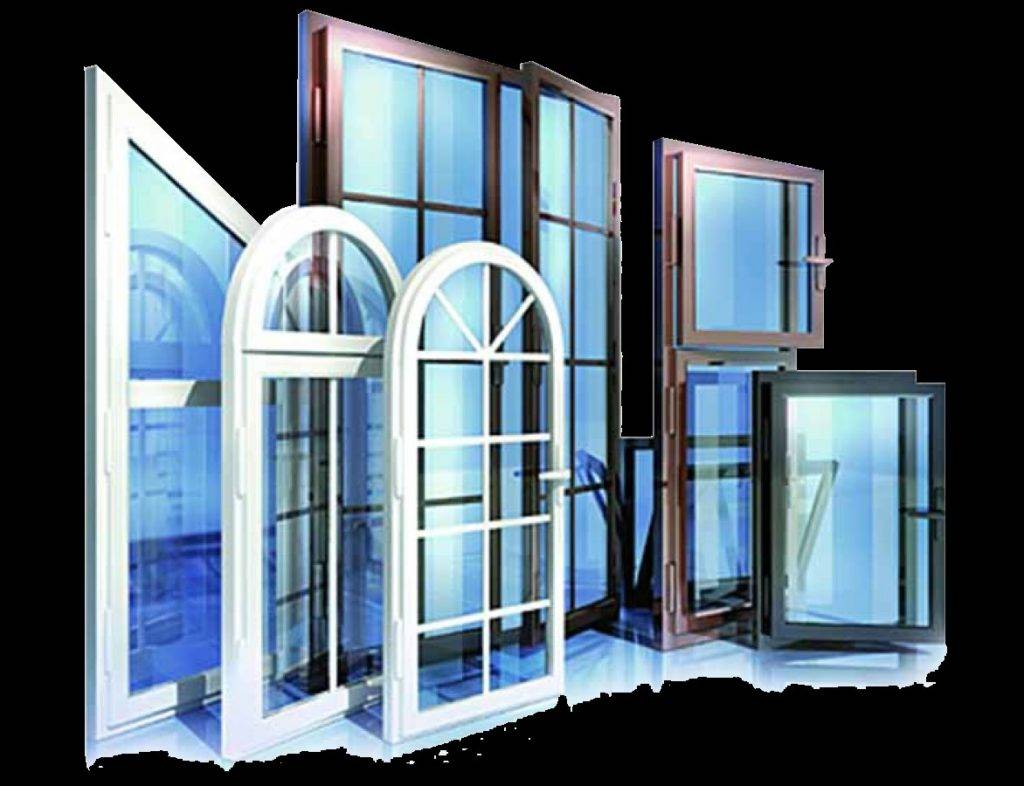

Разновидности пластиковых окон

Существует сразу несколько признаков, классифицирующих разновидности окон из ПВХ.

По количеству створок различают:

• одностворчатые. В большинстве случаев выполняются открывающимися;
• двухстворчатые. Чаще всего делается открывающейся одна створка;
• трехстворчатые. Для экономии часто выполняется одна открывающаяся створка, что делает неудобным эксплуатации окна, в частности крайне проблематично его мыть. Реже встречаются трехстворчатые конструкции с двумя открывающимися створками, совсем редко – с тремя. Причина этого – серьезное удорожание стоимости изделия.

По способу открывания бывают:

• глухие. Данное окно не открывается, главный его недостаток – невозможно добраться до наружной стороны. Логичное и легко объяснимое преимущество – низкая цена производства и монтажа;
• окна, открывающиеся внутрь комнаты способом поворотного открывания. Их устройство аналогично стандартным и привычным окнам из дерева, удобно в эксплуатации и уходе;
• фрамужные окна, открывающиеся способом откидывания. Окно открывается поворотом в горизонтальной плоскости. Также нередко применяется и для деревянных окон. Створки при этом откидываются либо вниз, либо вверх, в зависимости от конструкции;
• окна, открывающиеся комбинированным способом. Наиболее сложное из всех возможных устройство окна, тем не менее, самое удобное и поэтому широко распространенное. Требует качественной фурнитуры механизмов открывания, а также бережной эксплуатации, так как достаточно легко может быть повреждено. Незначительные недостатки в полной мере компенсируются максимально доступным уровнем удобства и комфорта при эксплуатации.

По количеству камер различают:

• однокамерные. Несложно определить, что такое окно предусматривает своей конструкцией два стекла, образующих между собой камеру;
• двухкамерные. По аналогии с предыдущим вариантом: три стекла, две камеры между ними;
• трех- и более камерные. Принцип прост, понятен и аналогичен предыдущим.

Число камер в первую очередь влияет на теплоизолирующие свойства окна из ПВХ. В настоящее время чаще всего устанавливаются двух- или трехкамерные конструкции.

По желанию заказчика часто устанавливаются еще более надежные и качественные трехкамерные.

По форме различают следующие виды пластиковых окон;

• прямоугольные. Стандартная и наиболее часто встречающаяся форма окна, которая проектируется, а затем устанавливается практически во всех жилах домах;
• арочные, трапециевидные, треугольные и т.д. Современные технологии позволяют изготовить пластиковые окна практически любой формы по индивидуальному заказу. Но следует учитывать при этом, что их стоимость будет выше, чем для стандартных прямоугольных. Конкретный размер этого повышения зависит от сложности требуемой формы.

Приведенная классификация пластиковых окон показывает, насколько разнообразной может быть эта конструкция. Любой заказчик может с легкостью выбрать именно такой вариант, который подойдет именно ему.

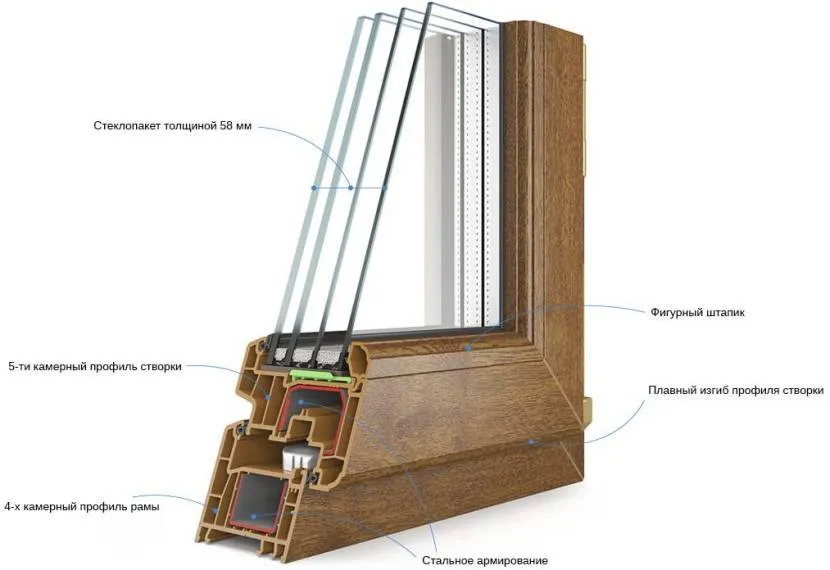

Армирование металлом

Чтобы конструкция была жёсткой, пластик не поддавался деформации, внутрь по периметру устанавливается металлический каркас. Благодаря ему сохраняется форма оконной рамы, не образуются вмятины в связи с эксплуатацией оконных створок, воздействия температур.

Армирование выполняется в соответствии с размерами:

• если рама небольшая, достаточно усиления составных частей 2-х створок – Г-образное армирование;
• если размером до 1,9 м. в высоту, используется П-образная форма каркаса;
• для панорамных металлопластиковых окон, на больших площадях, лоджиях и пр. усиление проводится по периметру, каркас называется замкнутым и имеет наибольшую жёсткость.

Где используют одинарные окна

Профиль с одной камерой хоть и не обеспечивает максимальной теплоизоляции, но вполне подходит для установки:

На балконе или лоджии

Если балкон не оснащен дополнительным отоплением, не адаптируется под кухню или комнату отдыха, то смело можно ставить там одинарный пакет. Сама площадь лоджии будет служить второй камерой, и выравнивать температуру между лоджией и основной комнатой. В таком случае разница между одинарным и двойным изделием мало ощутима.

На даче, «летней кухне»

Поскольку часто дачные дома отличаются нестандартным проемом, удобно делать пластиковые окна под заказ. Даже двухкамерное изделие обойдется не дороже деревянных аналогов. Если с наступлением холодов дачу посещают нечасто, а в доме есть отопление или обогреватель, можно спокойно перезимовать и с однокамерным стеклопакетом.

Веранда

Как правило, это помещение редко отапливается и утепляется, так что многослойная ПВХ-конструкция здесь будет как раз уместна. Металлопластиковые изделия гармонично вписываются в интерьер комнаты в любом стиле.

Тем, кто проживает в южных областях, неведомы суровые зимы. Если в холодное время года температура редко опускается ниже, чем -10°, то окна с одинарным пакетом будет достаточно.

Требования к элементам усиления профилей ПВХ

Данные требования приведены в разделе 5.7 и их сложно проверить при самостоятельном осмотре готового оконного блока, так как доступ к стальным усилителям закрыт ПВХ профилем по всему контуру окна.

5.7.1 Главные ПВХ профили изделий усиливают стальными вкладышами с антикоррозионным покрытием.

5.7.2 Форму, толщину стенок и моменты инерции усилительных вкладышей, а также максимально допустимые размеры створок при использовании конкретных типов вкладышей устанавливают в технической документации на изготовление изделий.

5.7.4 При использовании профилей белого цвета усилительные вкладыши допускается не устанавливать (кроме импостов) в детали изделий, длина которых менее 700 мм.

При использовании цветных профилей, а также в деталях оконных блоков морозостойкого исполнения и в специальных случаях, когда это требуется согласно документации фирм — изготовителей ПВХ профилей, установка усилительных вкладышей является обязательной во всех деталях изделий.

5.7.5 Толщина стенок усилительных вкладышей должна быть не менее 1,2 мм, для усиления цветных и морозостойких профилей рекомендуется использовать усилительные вкладыши с толщиной стенок не менее 1,5 мм.

5.7.6 Расстояние от вкладыша до угла (торца) усиливаемой детали профилей должно быть в пределах 10-30 мм. В конструкциях изделий с массой стеклопакетов более 60 кг, а также в усиленных изделиях рекомендуется применять вкладыши, приторцованные под углом 45о. Длина усилительных вкладышей импостов при их механическом креплении к вкладышам коробки определяется конструкцией соединения.

5.7.7 Не допускается стыковка или разрыв усилительных вкладышей по длине в пределах одного ПВХ профиля.

5.7.8 Каждый усилительный вкладыш крепится к нелицевой стороне ПВХ профиля не менее чем двумя самонарезающими винтами (шурупами) по нормативной документации. Расстояние от внутреннего угла (сварного шва) до ближайшего места установки самонарезающего винта не должно превышать 80 мм.

Шаг крепления должен быть не более: 400 мм — для профилей белого цвета, 300 мм — для профилей других видов, а также для профилей морозостойкого исполнения.

5.7.9 Стальные усилительные вкладыши должны быть защищены цинковым покрытием толщиной не менее 9 мкм по ГОСТ 9.303.

Пропуски и повреждения покрытия не допускаются.

Лидеры в производстве

Пластиковые окна приобрели популярность, они устанавливаются в офисах, жилых помещениях, на производственных объектах. Составлен некий список лидеров компаний – производителей профилей.

• Самые лучшие линейки профильных систем выпускают фирмы  Rehau, Veka, а также Trocal и Salamander. Это пластик высшего качества, производство конструкций выполнено с соблюдением всех технологических норм. И как результат этого, качество окон и других конструкций из этого материала никогда не вызывает нареканий со стороны монтажников и потребителей. Цена на типы профилей перечисленных фирм достаточно высока. Но этот выбор оправдывается долгим сроком службы конструкций.
• Достаточно качественные профили для окон делают компании Aluplast, Funke, Artek, Proplex и КВЕ.

Выбор комплектующих конструкции и установку лучше доверить специалисту, который отвечает за качество выбора, работы и несет гарантию.

Предыдущая запись Профили ПВХ от КВЕ — линейка систем. Выбирайте комфорт и удобство Следующая запись Виды и характеристики стеклопакетов: от простого однокамерного до бронированного

Стеклопакеты

Виды и характеристики. Стеклопакеты (ГОСТ 24866—81) состоят из двух или более листов стекла, соединенных между собой по периметру таким образом, что между ними образуются герметически закрытые полости, заполненные воздухом или другим газом; изделия полной заводской готовности, конструкция которых гарантирует герметичность воздушных прослоек. Предназначаются для остекления окон, витрин, верхних фонарей и балконных дверей общественных, производственных и жилых зданий.

Рис. 38. Стеклопакеты: однокамерные: а — без обрамляющей рамки, б — с обрамляющей рамкой; в — двухкамерный: 1 — стекло, 2 — распорная рамка, 3 — нетвердеющая мастика, 4 — силикагель, 5 — тиоколовый герметик, 6 — обрамляющая рамка, 7 — воздушная полость

По конструктивным особенностям и способам изготовления подразделяются на клееные (наиболее распространены), паяные и сварные; по числу слоев стекла (или образуемых ими воздушных прослоек) — на двух-, трех- и четырехслойные (одно-, двух- и трехкамерные) (рис. 38, а-в). Однокамерные применяют для остекления зданий при температуре наружного воздуха — 40°С, двухкамерные до —50°С.

Размеры стеклопакетов (мм): длина — 400…2950, ширина — 400… 2650, толщина — не более 46. Максимально допустимая площадь стеклопакетов зависит от толщины используемых стекол и воздушных прослоек (табл. 79). Таблица 79. Максимальная площадь стеклопакетов

Толщина воздушной прослойки, мм	Площадь, м2, при толщине стекол, мм
3	4	5	6	6,5	8
Двухслойные
9 12 15	1,3 1,5 1,5	2,5 3,2 3,6	3,5 4,5 4,5	— 6 6,5	— 6,5 7	— 7,8 7,8
Трехслойные
9 12	1,3 1,5	2,5 3,2	3,5 4,5	4,5 6	6 6	7,8 7,8

Светотехнические качества (табл. 80) определяются числом, видом и толщиной используемых стекол и конструкцией стеклопакета. Таблица 80. Коэффициенты светопропускания стеклопакетов, не менее

Вид стекла	Толщина стекла, мм	Конструкция стеклопакета
двухслойный	трехслойный
Оконное Витринное неполированное Термически полированное Витринное полированное Теплопоглощающее (один слой) + оконное Узорчатое бесцветное (один слой) + оконное Закаленное Триплекс	3…4 5…6 6,5 5,5,..6,5 3…4 3…6 4,5…6,5 4,5…5,5	0,72 0,71 0,71 0,76 0,64 0,6…0,64 0,71 0,72	0,61 0,6 0,6 0,66 0,54 0,54 0,6 0,61

Теплопоглощающие стекла располагают в наружных слоях стеклопакета. Наиболее эффективны теплоотражающие стекла с пленочным покрытием со стороны воздушной прослойки.

Технологические схемы. Стеклопакеты изготовляют на механизированных линиях максимальной годовой производительностью 500 тыс. м2.

Технологическая последовательность процессов: подготовка стекла, изготовление распорной рамки, нанесение на рамку нетвердеющей мастики, соединение рамки со стеклами, подпрессовка, нанесение на торцы пакета твердеющей мастики. Подготовка стекла включает его мойку и сушку на моечном конвейере.

Распорную рамку изготовляют из алюминиевой ленты в гибочном станке, где при помощи роликов, расположенных под разными углами, ей придают нужный профиль и автоматически разрезают ее на заданные отрезки; между краями профиля оставляют щель шириной 0,12 мм, через которую внутренняя полость профиля соединяется с полостью пакета.

Отрезки профиля на вибростанке заполняются предварительно высушенным поглотителем влаги — силикагелем или цеолитом. Рамку собирают с помощью пластиковых или металлических уголков или спаивают оловом на ультразвуковой установке. На станке на обе стороны рамки наносят нетвердеющую мастику слоем толщиной 1 мм и шириной 5…6 мм. Стекло и рамку, поставленные вертикально, подают на конвейер, где их автоматически соединяют в пакет в вертикальном положении. Пакет поворачивают в горизонтальное положение и подпрессовывают. На торцы пакета наносят мастику, окончательно затвердевающую через 24 ч.

Нетвердеющая мастика между рамкой и стеклами создает условия независимости их температурных деформаций и паронепроницаемость соединений при герметизации. Долговечность пакетов в значительной степени определяется качеством герметизирующих материалов.
