Балка для опалубки — эффективность использования

Требования к опалубке

К строительству монолитного перекрытия монтажники должны отнестись с особой ответственностью, т.к. от его качества зависит жизнь людей. По этой причине, когда устанавливается опалубка для перекрытий, нужно соблюдать все требования вплоть до самых мелких нюансов. Основными требованиями при установке опалубка монолитного перекрытия являются такие пункты:

• сверхвысокая прочность конструкций;
• возможность опалубки для плит перекрытия выдержать различные динамические нагрузки;
• установка должна происходить строго по горизонту;
• монтаж и разбор конструкции должен осуществляться легко;
• ни в коем случае не допускается пригибание конструкции;
• во время строительных работ должна быть обеспечена безопасность работников;
• продолжительность службы конструкции должна составлять более 10 циклов.

Существуют стандарты ГОСТа, согласно которым такие конструкции должны отвечать следующим требованиям:

• средняя плотность должна составлять D400-500 кг на 1 м³;
• бетон должен быть с маркировкой В2,5 и выше;
• прочность при сжатии конструкции составляет 38,6-47,1 кгс/см²;
• морозостойкость равна 35 циклам;
• огнестойкость высокая, т.к. по ГОСТу данная конструкция выполняется из негорючего материала;
• экологичность равна 2;
• при высыхании деформация не должна превышать 0,5 мм на 1 м.

Отклонения в размерах могут достигать 0,5 мм для высоты и 1 мм для длины. Соблюдение этих норм позволит качественно произвести монтаж опалубки перекрытия.

Монтаж и демонтаж балок

При сборке балочных опалубочных систем нужно точно придерживаться технологии и знать основные правила ее монтажа. Работы выполняют в несколько этапов:

• расчистка площадки;
• установка специальных треног с соблюдением определенного интервала;

• устанавливаются телескопические стойки, на их верхние концы монтируются вертикальные держатели, на которые и монтируются балки;
• поперечные ригели закрепляются поверх более длинных продольных, шаг расположения деталей должен быть одинаковым (50-60 см);
• на ригелях закрепляются боковые вертикальные щиты, щели между деталями застилают пленкой;
• настилаются горизонтальные щиты – палуба, проводится выверка горизонтальности этого элемента.

Итак, балочный ригель – это элемент, который применяется для сборки самых разных форм. Применяют изделия из деревянного бруса, металла и пластика. Каждый вариант рассчитан на определённую нагрузку. Превышение этой нагрузки может привести к выходу детали из строя – деформации, появлению трещин, разлому. Расчёты нагрузки и выбор варианта материала производится на этапе проектирования.

Преимущества монолитного перекрытия

Чтобы выбрать строительный материал для возведения здания, нужно учесть много различных факторов, от которых будут зависеть не только сроки постройки, но и смета на затраты. Установка опалубки перекрытий имеет множество достоинств:

• такое сооружение можно установить самостоятельно, не привлекая строительную технику;
• строительный материал стоит дешевле;
• обладает прочностью, а значит, надежен в эксплуатации;
• возможна установка при постройке зданий различной формы.

Для того чтобы залить перекрытие, нужны 3 составляющие, — это смесь бетонная маркировки В25 и выше, арматура, которая подбирается индивидуально и зависит от типа строения, опалубка перекрытий. Бетон нужен для того, чтобы защищать металлическую арматуру.

Плита из бетона должна составлять не меньше 6 см в толщину, т.к. от этого параметра зависит прочность и проницаемость звуков. Опорное армирование представляет собой железные прутья, которые отогнуты вверх, для того чтобы не допустить растрескивания плит у стенки.

При перекрытии делается специальный пояс, который необходим для крепления арматуры. Сама арматурная конструкция имеет несущую роль и складывается в 2 направлениях.

Достоинства и недостатки балок из дерева

Использование в строительстве зданий деревянных балок в отличие от других видов характеризуется следующими достоинствами:

• доступная цена;
• простота доставки на строительную площадку;
• возможность установки без применения спецтехники;
• экологическая безопасность;
• ремонтопригодность.

Однако, несмотря на многие достоинства, такие перекрытия менее прочны, чем металлические и железобетонные. Требуют обработки антипиренами, а также средствами против гнили и плесени. Монтаж деревянных балок возможен только после тщательных расчётов.

В заключение статьи нужно добавить, что применение дерева в строительстве значительно сокращает расходы. Чтобы не нарушить конструкцию всего здания и установить прочные перекрытия, их проектирование и монтаж лучше доверить профессиональным строителям.

Расчеты

Расчет деревянных балок перекрытия требуется при возведении различных строений, где нужно перекрыть какую-либо площадь, например чердак либо несколько этажей. Только при правильных расчетах можно быть уверенным в надежности и долговечности конструкции.

Требования к деревянным балкам перекрытий

Деревянные балки должны отвечать ряду требований:

• быть стойкими к воздействию огня;
• иметь хорошую прочность и жесткость;
• не иметь больших дефектов и повреждений в структуре древесины;
• сечение должно соответствовать параметрам перекрытия.

К тому же есть требования, которые предъявляются непосредственно к материалу балок. Для рассматриваемых целей предпочтительнее использовать древесину хвойных пород. В ней содержится большое количество смолы, что улучшает стойкость к воздействию различных микроорганизмов. Важным моментом является регион выращивания и время заготовки древесины.

Основные исходные положения для расчета размеров

Поскольку на элементы рассматриваемой конструкции возлагаются несущие функции, то, чтобы выяснить количество и размер бруса для перекрытия, следует придерживаться следующей последовательности действий:

• замеряют пролет, который предполагается перекрывать;
• определяются со способом, которым лаги будут фиксироваться к стене;
• рассчитывают нагрузку, прилагаемую к несущему элементу во время эксплуатации;
• подбирают межбалочное расстояние и сечение согласно табличным данным.

Расчет нагрузки на перекрытие

В течение всего периода эксплуатации лаги должны иметь способность выдерживать не только собственный вес, но и вес пола, расположенную на нем мебель, людей и пр. Поскольку нагрузка на балку определяется типом перекрытия, все расчеты должны быть проведены заранее еще на этапе планирования.

Сперва необходимо учесть вес самих балок. Если взять, например, чердак, для утепления которого будет задействована минеральная вата, то конструкция должна выдерживать нагрузки минимум 50 кг на 1 м² (Рсобств). Для точного расчета нагрузки следует обратиться к нормативным документам.

Определение сечения и шага деревянных балок

Расчет шага укладки бруса на перекрытие можно провести посредством изменения длины балок. Поскольку сечение и длина взаимосвязаны между собой, они и рассчитываются одинаково. Во многих случаях высота лаги зависит от толщины используемого теплоизолятора. Высота может составлять 100-300 мм, а ширина 40-200 мм. Применяя круглое бревно как элемент перекрытия, его диаметр выбирают от 110 до 300 мм.

Что касается шага установки балки, размеры минимального параметра должны составлять 300 мм, максимального – 120 см. В процессе расчета не стоит забывать о ширине теплоизолятора и подшивки. При необходимости совершают подгонку для более простого монтажа. Если возводится каркасное сооружение, то шаг установки балок берут таким же, как промежуток между стойками каркаса дома.

Длина деревянных балок

Длина балок перекрытия определяется характеристиками будущего строения

При проведении вычислений следует принимать во внимание, что длина лаг должна выбираться согласно ширине пролета, который предполагается перекрывать. Поскольку балки входят в стену на определенную длину, для их надежного закрепления к расчетной длине нужно прибавить дополнительную с учетом стеновых материалов:

1. В кирпичную стену лаги заводят на 150 мм.
2. В домах из дерева их углубляют на 70 мм.

Длина бруса может быть такой же, как сам пролет, при условии использования специального крепежа. В этом случае на металлические элементы возлагается весь вес несущей системы и общей нагрузки. Оптимально нужно предусмотреть запас по 200-250 мм для опирания с двух сторон. Исходя из предполагаемой конструкции перекрытия определяют, будут ли лаги выступать через стены наружу. Если это так, то к ним крепят стропила, образуя таким образом скат крыши. При монтаже такой конструкции лаги должны выходить за стену на 300-500 мм.

Особенности двутавров

Главной особенностью изделий данного типа является то, что они сделаны в виде горизонтального бруса, который при схематическом изображении толщины (сечения), в разрезе напоминает буку Т на подложке, или, если повернуть балку в другую сторону – толстую букву Н. Также внешний вид некоторые специалисты считают отдаленно похожим на рельсы.

Форма изделий в виде буквы Н сделана для удобства монтажа различных типов конструкций, в которых двутавровым балкам отводится важная укрепляющая и несущая роль. Но особое значение они имеют в качестве одного из элементов основы перекрытий любого возводимого строения.

Стандартный размер двутавра имеет вид: 14,0 х 73 х 7,5 (см), но встречаются и другие его разновидности. Каждое изделие имеет в наличии собственную маркировку, в виде буквенно-цифровых обозначений. Двутавры обладают хорошим и качественными характеристиками, важными из которых являются прочность, устойчивость и возможность выдержки несущих конструкций.

В строительстве балки устойчивы к высоким нагрузкам и внешним проявлениям атмосферных перепадов. Также они не реагируют на механические воздействия, имеют высокие показатели плотности к сжатию, идеально адгезируются с различными типами веществ. Перечисленные особенности позволяют использовать изделия при постройке конструкционных элементов каркасных зданий и сооружений.

Двутавровые балки широко используются не только в строительстве частных домов, но и при возведении промышленных построек. Изделия незаменимы в работе с ЖБ-плитами, лестницами, пролетами, кровлей.

Типы конструкций и их фото

Опалубку можно создать нескольких видов. Принципиальное отличие между ними, это наличие отдельных стоек и их отсутствие. Во втором случае перекрытие держится на взаимосвязанной конструкции по типу строительных лесов. Однако даже в этих двух видах опор существуют варианты.

На телескопических стойках

Самая простая и распространенная конструкция, которая наиболее часто выполняется в частном домостроительстве. Телескопические стойки можно взять в аренду. Они позволяют создавать перекрытие по высоте до 4,5 м, выдерживая нагрузку до 2 тонн на 1 единицу.

Выглядит конструкция следующим образом. На нижнем этаже, на определенном расстоянии друг от друга устанавливают телескопические стойки вначале у противоположных стен, затем в один или несколько рядов между ними. В стойки вставляют унивилки и поднимают их за счет домкратов на нужную высоту.

Выставляют первые 2 балки, которые держатся на унивилках, между ними устанавливают остальные балки, параллельно крайним. Так создается первый слой из продольных балок. Сверху кладут поперечные балки перпендикулярно продольным. На поперечные балки устанавливают палубу из фанер, монтируют уголки, поддерживающие будущее перекрытие по ширине. После этого можно раскладывать арматуру и заливать бетон.

По тому же принципу устанавливают стойки из бруса. Главное рассчитать правильно шаг между стойками, он должен быть не более 1,5 м. Также нужно обеспечить хорошую основу для самих стоек, чтобы они не уходили в грунт и не перекашивались.

Объемная (пространственная, рамная)

Пространственная, рамная опалубка отличается от опалубки на стойках тем, что конструкция целостная, а ее отдельные элементы соединяются между собой по вертикали, горизонтали и диагонали, образуя, по сути, строительные леса.

Клиновые

Элемент крепления горизонтальных труб к вертикальным представляет собой диск с 8 отверстиями. За счет круглой формы диска, горизонтальные и диагональные трубки можно крепить не только под углом 90 градусов, а по всей окружности вертикальной, основной трубы. Закрепляются элементы к диску при помощи клина.

Клиновые рамы позволяют создавать перекрытия любой геометрической формы.Высоту лесов можно наращивать до 100 м. Они надежно устанавливаются даже на неровной поверхности за счет нижних домкратов. К верхним вертикальным стойкам также монтируются унивилки, держащие балки, которые, в свою очередь, держат фанерную палубу.

Чашечные

Способ крепления чашечных рам выглядит в виде чашки, которая фиксирует горизонтальные трубы к вертикальным. С помощью молотка чашку поворачивают и надежно скрепляют. Давление на конструкцию увеличивает несущую способность лесов. Их также можно наращивать до 40 м и выше.

После использования чашечных лесов в качестве опалубки, они легко демонтируются или используются в качестве лесов для отделочных работ. Область применения подобной конструкции достаточно широкая.

Несъемная и съемная

Отличие между съемной и несъемной опалубкой заключается в том, что несъемную монтируют для залива монолитного перекрытия и не демонтируют после его застывания. Съемная же является временной конструкцией, которую можно использовать повторно. Для несъемной опалубки используют металлические профилированные листы марки Н.

Рефренные листы укладывают на металлические двутавровые балки, скрепляют болтами и уже поверх них раскладывают арматуру и заливают бетон. За счет неровной поверхности создается дополнительная жесткость перекрытия. Каждый лист должен подпираться как минимум в 3 местах, 3 балками. Профлисты не подвержены воздействию влаги, поэтому, оставаясь на своих местах в течение всей службы перекрытия, они не ржавеют.

Изготовление ригельных балок

Основой железобетонных балок является арматурный каркас.

Прежде чем отлить форму, согласно ГОСТ, изготавливают металлокаркас, сваривая его. Все соединительные швы проходят строгую проверку на наличие дефектов.

Металлическая ригель балка изготавливается на полностью автоматизированной линии (стане).

Второй вариант – поэтапное производство, оно включает:

• термический раскрой, резку металлического листа на станке ЧПУ;
• доработку кромки на фрезерном оборудовании;
• сварку элементов конструкции на автоматизированной линии;
• последний этап – правку конструкции.

Предлагаем ознакомиться Легкий салат с солеными рыжиками и редькой

Деревянные двутавровые ригельные балки опалубки перекрытий изготавливают из следующих материалов:

• Полки. На производство этих деталей идет брус из древесины хвойных пород. Может использоваться термомодифицированная сосна или ель (термодревесина, ТМД). Это дерево, обработанное по особой технологии горячим паром и подвергнутое многоступенчатой сушке. Готовый материал обладает более высокой огнестойкостью, устойчивостью по отношению к влажности, вредителям, гниению.
• Ребро жесткости. На балки БДК идет фанера толщиной 24 мм из хвойной древесины, на БДК-1 березовая толщиной 27 мм. Чаще всего применяют влагостойкую фанеру марки ФСФ. Некоторые изготовители предлагают заказчику возможность ее замены на материал марки ФК.

Поверхность деревянных ригелей для опалубки покрывают водонепроницаемой защитной пропиткой, поверх нее может быть нанесен слой вододисперсионной фасадной краски. Торцы балки могут быть закрыты металлическими или пластиковыми наконечниками, покрыты торцовочным лаком.

Недостаток материала ригелей опалубки перекрытий — наличие в составе фанеры ФСФ клея на основе ядовитых фенолформальдегидных смол. Формальдегид обладает канцерогенным и угнетающим нервную систему действием, оказывает вредное воздействие на кожу. При использовании ригельных балок в качестве деталей опалубки риск снижается за счет того, что работы ведутся на открытом воздухе. Опасность появляется при складировании или монтаже в закрытых помещениях. Фанера марки ФК более безопасна для здоровья, но менее влагоустойчива.

Составы для обработки опалубочных щитов

Чтобы предотвратить прилипание бетонного состава к щитам, опалубка стен, перекрытий, фундаментов и других конструктивных элементов здания смазывается специальными растворами, например, зелёным мылом, маслами, жировыми составами или известковыми растворами.

Металлическая или любая другая опалубка стен, фундаментов и перекрытий очень часто смазывается масляными составами. Такие растворы должны отвечать следующим требованиям:

• предотвращать слипание бетонных растворов с опалубкой;
• препятствовать впитыванию влаги опалубкой;
• не пачкать бетонную поверхность;
• не снижать несущую способность бетонных конструкций.

Поверхность опалубки, на которую будет наноситься масло, должна быть чистой и гладкой. Для нанесения масляных составов применяются кисти, валики, тряпки, распылители. Состав должен полностью покрывать поверхность щитов опалубки, но не попадать в швы и на арматурные прутки.

Опалубка стен

Опалубка стен (рис. 2) представляет собой две параллельные панели, собранные из отдельных щитов. Расстояние между панелями должно равняться проектной толщине стены. При сборке опалубки толщину стены фиксируют временными распорками 8. Каждую панель или стенку опалубки следует устанавливать строго вертикально и фиксировать направляющими досками, закрепляемыми на грунте кольями.

Рис. 2. Опалубка стен: а – доска направляющая, установленная на грунт (землю); б – доска направляющая, установленная на бетонную подготовку; в – общий вид опалубки стены; г – ребро, собранное из двух досок; 1 – доска направляющая; 2 – колышек; 3 – пробка; 4 – щит стены; 5 – ребро; 6 – схватка; 7 – стяжной болт или проволочная скрутка; 8 – распорка временная; 9 – полый бетонный брусок

Для стен толщиной до 500 мм опалубка состоит из щитов 4, поддерживаемых ребрами 5. Для стен толщиной более 500 мм панели, помимо ребер, должны поддерживаться схватками 6. Боковое давление бетонной смеси воспринимается стяжными болтами или проволочной скруткой 7, которыми соединяют панели опалубки. В процессе бетонирования по мере заполнения бетонной смесью пространства между панелями временные распорки вынимают. Вместо деревянных распорок более рационально устанавливать полые бетонные бруски 9, через которые можно пропустить стяжные болты. После распалубливания стяжные болты вытаскивают, бетонные бруски оставляют в стене, а отверстия, имеющиеся в них, заделывают раствором.
Для щитов опалубки стен применяют древесину сосны, ели, лиственницы, березы, ольхи влажностью не более 25%. Элементы опалубки оборачиваемой, т. с. применяемой 8-10 раз, следует изготовлять из пиломатериалов не ниже 3-го сорта. Для несущих дощатых элементов – кружал, прогонов – применяют пиломатериал 3-го сорта, но сучков и трещин в нем должно быть не больше, чем в пиломатериале 2-го сорта. Лицевые стороны щита, соприкасающиеся с бетоном, следует строгать. Ширина досок щитов, прилегающих к бетону, не должна превышать 150 мм.
Опалубка:

– Стационарная деревянная опалубка. >>>
– Разборно-переставная опалубка. Опалубка фундаментов под колонны. Опалубка прямоугольных колонн. >>>

– Унифицированная опалубка. >>>

Расходы на материалы, цены

Строительные компании предлагают аренду опалубки для монолитных перекрытий по частям или в комплекте за 1 м². Опалубки на телескопических стойках оценивается в 230-320 руб./м² в зависимости от комплектации.Аренда дается на 30 дней, в комплект стоимостью 230 руб./м² входит:

• стойка телескопическая 1 шт.;
• унивилка 1 шт.;
• тренога 1 шт.;
• двутавровая балка 3 м 1 шт.

Комплект за 320 руб./м² в месяц включает:

• стойка телескопическая 1 шт.;
• унивилка 1 шт.;
• тренога 1 шт.;
• двутавровая балка 3 м 1 шт.
• фанера ламинированная 1 м².

Можно взять в аренду каждую деталь по отдельности. Таким образом цена за элемент будет следующей:

• двутавровая сосновая балка 1-6 м – 40 руб./мес.;
• телескопическая стойка 1,6-4,5 м – 100 руб./мес.;
• тренога – 30 руб./мес.;
• унивилка – 30 руб./мес.;
• фанера ламинированная 18 мм 1.2х2.4 м – 200 руб./мес.;
• объемная стойка до 4 м – 400 руб./мес.

Также следует учитывать, что за каждую деталь необходимо оставить залог в размере стоимости месячной аренды.

Факторы, влияющие на выбор опалубки

Чтобы опалубка фундамента, стен и перекрытий хорошо держала смесь, на поверхности бетона не возникали неровности, необходимо учитывать несколько факторов:

1. Гидростатическое давление заливаемого состава. На этот показатель оказывает влияние скорость заливки раствора, сроки его схватывания и окончательного затвердевания. Особенно зависима от этого фактора опалубка стен и колонн.
2. Давление на опалубку. Этот показатель зависит от габаритов и формы опалубки, а также от выбора способа трамбовки бетонных растворов. Например, при использовании вибротрамбовок давление на опалубку  увеличивается на 20-40%. Понизить давление на опалубку удаётся при использовании частого армирования.
3. Опалубочный материал должен обладать большим запасом прочности, чтобы с лёгкостью нести все нагрузки. Причём данное утверждение применимо ко всем составляющим опалубки: щитам, стойкам, раскосам, обвязкам, балкам и т.д.
4. Форма опалубки должна быть как можно проще. Не стоит часто  её переделывать. Это может привести к снижению прочности и перерасходу древесины. Опалубка стен,  перекрытий, колонн и балок должна быть унифицированной. Хоть поначалу может показаться, что это приведёт к перерасходу бетона, на самом деле экономия будет на работах плотника и расходе дерева. Стандартные элементы опалубки – это возможность использоваться пиломатериалы стандартных размеров.

Из чего состоит опалубка?

Чтобы произвести установку телескопической опалубки понадобятся следующие компоненты:

• Треноги.
• Выдвижные стойки.
• Унивилка.
• Уголки, с помощью которых будут создаваться края.
• Деревянные балки.
• Строительный уровень.
• Основа опалубки (листовой полистирол или фанера).

Допустимая нагрузка на одну стойку– 2 т. Эти устройства имеют несколько модификаций, каждая из которых подходит под конкретные нужды пользователя. Если планируется возведение небольшого здания, то оптимальным вариантом будет стойка, шток которой выдвигается на расстояние до 3,1 м.

Толщина стенок труб, используемых для изготовления стоек, составляет 2,3-2,8 мм. Вверху и внизу предусмотрены кованые гайки, увеличивающие жесткость всей конструкции. Высота треноги в большинстве случаев не превышает 600 мм. Унивилки имеют 3 варианта исполнения:

• Уголок.
• 4 штыря.
• Желоб для бруса.

Комплектация опалубки

Стандартный опалубочный комплект кроме щитов включает в себя раздвигающиеся ригели, использующиеся для  устройства горизонтальной опалубки, раздвигающиеся струбцины балочного типа, стойки-телескопы. Помимо этого, в комплекте идут элементы, позволяющие облегчить и обезопасить работы по монтажу опалубки и бетонированию, – это схватки, подкосы, лестницы, подвесные площадки.

Скрепление щитов опалубки выполняется посредством специальных замковых соединений. Схватки монтируются при помощи натяжных крючков с замковым зажимом. Подкосы и домкраты на винтах позволяют добиться высокой точности монтажа, устойчивости каркаса и защищают от распора бетона.

Стойки-телескопы нужны для выравнивания и монтажа опалубки перекрытий. Основная их часть идёт высотой 1200-1700 мм, а набор дополнительных вставок позволяет увеличивать высоту стоек до 5 м. Прочность всей конструкции стоек придают связи и диафрагмы жёсткости.

Опалубка стен, перекрытий и фундамента, полностью укомплектованная, может собираться как для небольших конструктивных элементов, так и для габаритных изделий. В последнем случае дополнительно используются подкосы с домкратами на винтах и подмости с оградами для рабочих.

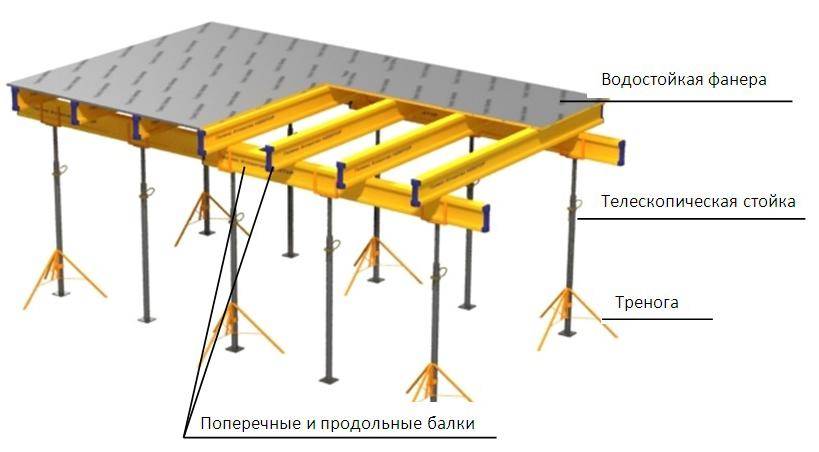

Опалубка под перекрытие – устройство и принцип монтажа

Устроена опалубка довольно просто. Она состоит из комплекта вертикальных опор, обеспечивающих неподвижность продольных и поперечных брусьев. На балках уложен листовой материал. По периметру листового основания выполнена отбортовка, высота которой соответствует толщине монолитной плиты. Главная задача опалубки – обеспечивать неподвижность бетонного раствора и сохранять его форму до окончательного твердения. Качество монтажа опалубочных элементов определяет надежность и продолжительность эксплуатации сооружаемой инструкции.

Независимо от конструктивных особенностей опалубочной конструкции, установка опалубки перекрытия осуществляется по следующему алгоритму:

1. Устанавливаются в вертикальное положение опорные стойки с шагом 1-1,2 м.
2. Укладываются на опорную поверхность поперечные и продольные ригели.
3. Крепится листовой материал к опорным балкам несущего каркаса.
4. Собираются элементы окантовки и фиксируются по периметру опалубки.

Технология изготовления опалубки с использованием профлиста

Для сооружения опалубки увеличенной площади многие застройщики применяют профилированный лист. Используется рифленый материал с маркировкой Н и НС. Он способен воспринимать повышенные усилия от массы бетонного раствора и веса арматурного каркаса. Плотное прилегание профильных листов позволяет надежно герметизировать опалубку. Рифленая поверхность материала обеспечивает дополнительное усиление конструкции.

Надежность и продолжительность эксплуатации сооружаемой инструкции определяет качество монтажа опалубочных элементов

Соблюдайте следующий порядок действий при монтаже опалубки из профильного листа:

1. Зафиксируйте вертикально опорные элементы.
2. Уложите и зафиксируйте продольные ригели.
3. Закрепите на балках поперечные балки.
4. Положите на каркас профильные листы.
5. Прикрепите профлист к несущей раме.

Как устанавливается опалубка с применением влагозащищенной фанеры?

При сооружении опалубки для заливки межэтажных перекрытий в частных домах целесообразно использовать фанерные листы. Применение фанеры вместо дорогостоящей стали позволяет уменьшить объем затрат

Важно использовать влагостойкую фанеру. Использование фанерного материала с дополнительным ламинированием облегчит демонтаж листов после твердения бетона

Порядок действий по монтажу элементов фанерной опалубки аналогичен сборке опалубочной конструкции из профлиста:

1. Вначале устанавливаются деревянные брусья сечением 10х10 см.
2. Затем устанавливаются поперечные и продольные балки.
3. Элементы конструкции соединяются с помощью фиксирующих элементов.
4. Укладываются листы фанеры и крепятся саморезами к несущей раме.
5. Нарезаются фанерные заготовки для отбортовки и крепятся по контуру опалубки.

Объем затрат позволяет уменьшить применение фанеры вместо дорогостоящей стали Следует обратить внимание на отсутствие зазоров в стыковых участках и угловых зонах, а также между фанерными листами. Щели необходимо залить монтажной пеной

При выполнении работ обратите внимание на надежность фиксации и горизонтальность опалубки. Для облегчения демонтажа фанерных щитов и предотвращения впитывания фанерой влаги поверхность опалубки застилают полиэтиленовой пленкой.

Достоинства

Преимущества конструкций:

• универсальность строительного материала заключается в том, что его применяют для формирования опорного каркаса кровли, черновых полов и опалубки перекрытий;
• вес деревянных двутавров (1 погонный метр колеблется в пределах от 3,2 до 5,8 кг) позволяет монтировать конструкции без привлечения грузоподъемных механизмов;
• высокая скорость монтажа перекрытий сокращает сроки малоэтажного строительства;
• прочностные характеристики не уступают показателям аналогичных конструкций из металла и бетона;
• ДДБ перекрывают пролеты длиной до 15 м;
• высокая звукоизоляция и низкая теплопроводность обеспечивают комфортные условия пребывания людей в доме;
• простота изготовления балок позволяет наладить их производство в домашней мастерской;
• пропитка антисептиками и огнезащитными составами значительно повышают безопасность эксплуатации конструкций;
• форма поперечного сечения позволяет в продольных проемах балок прокладывать коммуникации различного назначения, что увеличивает объем и полезную площадь помещений;
• цены на ДДБ существенно ниже стоимости аналогичных изделий из других материалов.

Цены

F- гладкая

W- сетка

Цена за лист:1 915 Цена за м²:613

Цена за м³:51 067

F- гладкая

F- гладкая

Цена за лист:6 720 Цена за м²:1 493

Цена за м³:82 963

F- гладкая

F- гладкая

Цена за лист:4 448 Цена за м²:1 494

Цена за м³:83 012

сорт 3

сорт 3

Цена за лист:2 274 Цена за м²:764

Цена за м³:42 439

F- гладкая

F- гладкая

Цена за лист:2 800 Цена за м²:941

Цена за м³:52 256

F- гладкая

F- гладкая

Цена за лист:2 950 Цена за м²:991

Цена за м³:55 055

F- гладкая

W- сетка

Цена за лист:7 200 Цена за м²:1 548

Цена за м³:85 998

F- гладкая

F- гладкая

Цена за лист:7 442 Цена за м²:1 654

Цена за м³:78 751

F- гладкая

F- гладкая

Цена за лист:5 187 Цена за м²:1 742

Цена за м³:82 975

сорт 3

сорт 3

Цена за лист:2 830 Цена за м²:951

Цена за м³:45 271

F- гладкая

F- гладкая

Цена за лист:2 800 Цена за м²:941

Цена за м³:44 791

F- гладкая

F- гладкая

Какова стоимость перекрытия из монолита?

Данный вопрос имеет множество нюансов в каждом отдельно взятом случае. Поэтому человек, отвечающий в финансовом плане за приобретение монолита, должен четко взвесить все «за» и «против». Большинство специалистов считает, что изготовление плиты обойдется гораздо дешевле, нежели монтаж сборных перекрытий. Здесь учитывается и стоимость самих плит, их погрузка, перевозка, привлечение спецтехники для подъема и укладки.

Однако, доставка бетонной смеси и арматуры в больших количествах чревато также приличными затратами. Кроме этого потребуется бетононасос. Сюда можно приплюсовать расходы на создание опалубки и подпоры.

Самый дешевый способ — делать все самостоятельно вручную. Но здесь потребуются не только глубокие знания, но и приличный опыт того, как собственноручно сделать качественный раствор, как правильно залить перекрытие, как сэкономить на опалубке и т.д. Также немаловажным является большая затрата физических сил и времени.

Нужно тщательно рассчитать все «плюсы»и «минусы» каждого из способов и выбрать оптимальный вариант.

Достоинства двутавровых балок для опалубки

• Востребованность элемента в строительстве объясняется рядом плюсов применения:
• усиленная несущая способность изделия, позволяет монтировать опалубку для площадей с большими объемами без возможных изгибов перекрытий;
• экономия за счет невысокой стоимости и сокращения количества используемых материалов (возможно исключить иные монтажные и опорные части);
• снижение рисков деформации, усадки, прочих повреждений;
• при необходимости возможно сращивание балок посредством замка и дополнительных болтов;
• сохранение первичной геометрии, отсутствие изгибов;
• экологичность материала производства (дерево);
• стойкость к климатическим и природным условиям (влажности, паразиты, нагрев);
• низкий вес составляющих, простой подъем и монтаж конструкции за счет оснащения стыковочными пазами.
• долгий срок использования при должном качестве;
• удобство хранения и транспортировки.
