Профессиональное армирование стен из газосиликатных блоков

Материалы для армирования газобетонных стен

Для усиления стен из газобетона используются сегодня не только традиционная арматура из стали и сплавов. Разработаны технологии усиления таких стен с помощью альтернативных материалов, максимально сокращающих нагрузку на фундамент и несущие конструкции:

• сетка из оцинкованного металла;
• базальтовая сетка;
• монтажная перфорированная лента из легких металлических сплавов;
• арматура из стеклопластика.

Каждый тип армирующих материалов имеет свои достоинства и недостатки, которые следует учитывать при выборе подходящих материалов для усиления стен.

Металлическая сетка с оцинкованной поверхностью обладает высокой прочностью, но стальные стержни, из которых она состоит, начинают подвергаться коррозии из-за воздействия клеевого состава. При армировании стен сеткой появляются дополнительные мостики холода на поперечных прутках, увеличивающие расход тепла в холодное время года.

Базальтовая сетка лишена всех этих недостатков, весит она легче стальной сетки, что делает ее удобной при проведении строительных работ. Однако существенным минусом такого материал является его высокая стоимость.

Использование перфорированной металлической ленты с оцинковкой позволяет избежать штробления газобетонной кладки, так как она крепится при помощи саморезов. В отличие от металлической сетки лента она обладает меньшей прочностью на изгиб, что следует учитывать при подборе такого материала. К достоинствам такой арматуры можно отнести:

• сокращение расходов на ее доставку;
• уменьшение объема работ при проведении усиления стен за счет отказа от штробления;
• низкую стоимость материала.

Стеклопластиковая арматура обладает меньшим весом, чем металлическая. На ней не создают мостики холода, как на аналогах из металла. При ее использовании создается минимальное количество стыков, что упрощает процесс установки такого пояса. Единственным недостатком стеклопластиковой арматуры, продающейся в бухтах, является неустойчивость под воздействием больших нагрузок на излом.

Учет особенностей технологии армирования газобетонных стен позволит возвести надежное строение за короткие сроки и с меньшими вложениями, чем при использовании кирпича в качестве стройматериала. Для этого требуется в обязательном порядке заложить в рабочую смету расходы на проведение таких работ и на закупку арматуры и клеевых составов. Профессиональные строители всегда проводят усиление стен из газобетона. Если индивидуальный застройщик сам ведет строительные работы, то ему стоит заказать разработку проекта армирования стен

Это позволит правильно провести все этапы такого важного процесса строительства из газобетона

Виды упрочнения несущих стен

Вопрос о том, нужно ли армировать газобетон, появляется в основном из-за необходимости упрочнить сам материал и не допустить его разрушения. Но несущая способность стен не увеличивается, просто снижается вероятность появления трещин при изменении температур и в процессе усадки здания в первые годы эксплуатации.

Самые популярные виды упрочнения наружных поверхностей:

• Горизонтальное – помогает избежать трещин вокруг проектных проемов.
• Упрочнение для устранения температурно-усадочных трещин, которые появляются в регионах с большими перепадами температур. Актуально в случае быстрого возведения стен из свежеизготовленного материала, который усаживается и меняет размеры.
• Вертикальное – помогает избежать деформаций вследствие природных явлений, объединяет фундамент, стены и пояс усиления верхнего уровня.

Целесообразность упрочнения зданий из газобетона очевидна, ведь без этого этапа создать долговечное и прочное строение попросту не удастся. Но успех и качество выполнения работ напрямую зависят от соответствия нужным характеристикам и требованиям выбранных материалов, соблюдения всех норм и стандартов. Поэтому продумывать весь процесс нужно еще на этапе проектирования.

Как повысить устойчивость газобетонной конструкции к изгибу?

Для того чтобы обезопасить стены и перегородки от появления трещин, вызываемых просадкой подошвенного грунта или температурными перепадами, в некоторых случаях используется армирование газобетонных блоков. Металлические стержни принимают на себя растягивающие нагрузки и предохраняют газобетонные блоки от трещинообразования. Усиление арматурой не увеличивает его несущую способность, но минимизирует последствия хрупкого разрушения газобетонных элементов.

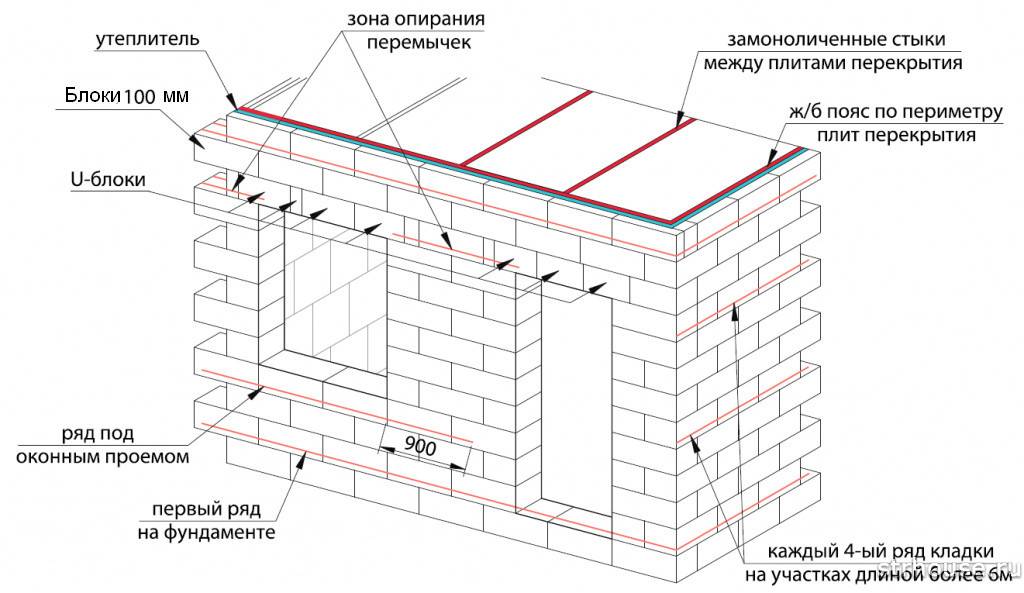

Примерная схема. Участки армирования для конкретного строения определяются проектировщиком.

Климатический, сейсмический и ветровой район непосредственно влияют на необходимость армирования стен. Еще на этапе проектирования выясняется необходимость усиления стен с помощью арматуры, а также указывается тип применяемого армирования и место его расположения.

Важно!Закладка арматуры по всему периметру каждого стенового ряда не обязательна. Достаточно будет расположить металлическое усиление в наиболее опасных элементах стеновой конструкции.. Места обязательного армирования газобетонной стены:

Места обязательного армирования газобетонной стены:

1. Первый ряд блоков, укладывающийся на фундамент;
2. При длине стены превышающей 6 метров, производится дополнительная горизонтальная закладка арматуры в каждом четвертом кладочном ряду для компенсирования ветровой нагрузки;
3. Примыкания перекрытий и стропил к стеновым конструкциям. В этом случае выполняется армопояс), где армирующие стержни закладываются в U-образные блоки;
4. Проемы в стенах: опорная часть под перемычками, а также нижняя часть оконного проема на всю ширину с добавлением напуска по 0,9 метра в каждую сторону от него;
5. В газосиликатные колонны закладывается вертикальная арматура;
6. Места потенциального возникновения нагрузки, превышающей нормативную.

У застройщиков часто возникают вопросы и споры, нужно ли армировать стены в каждом четвертом ряду блоков. Необходимость определяет проектировщик, исходя из конструктивных особенностей и протяженности стен будущего строения, сейсмической зоны местности, силы и розы ветров в данной местности, особенностей грунта в зоне застройки и типа фундамента, а также характеристик материала стен. Здесь выясняется, хватит ли прочности у применяемого при строительстве газосиликата выдерживать возникающие нагрузки и не давать микротрещин.

Если вы экономите на проекте, то производите расчеты самостоятельно. Либо армируйте и спите спокойно, так как хуже точно не будет, но несите затраты по покупке арматуры и клея.

Если концы отдельных арматурных стержней не обвязаны в один контур, то их необходимо загнуть под прямым углом и заглубить в штробы для обеспечения надежной анкеровки в стене здания.

Нужно ли укреплять стены из газобетона

Нет необходимости сомневаться, стоит ли армировать ячеистый композит.

Для того, чтобы здание было надежным и долговечным нужно предусмотреть армирование его стен

Армирование кладки из газобетона является обязательным мероприятием, так как отрицательные факторы уменьшают прочностные характеристики материала:

• верхний ярус несущих стен воспринимает нагрузку от стропил, которые закрепляются с помощью специальных актеров. В точках фиксации действуют нагрузки, которые нарушают целостность массива, если не произведено армирование газоблока;
• несущие балки кровли, расположенные под углом, создают серьезные распорные нагрузки. Они действуют по горизонтали, пытаясь вызвать смещение верхнего уровня стен. Забетонированный по контуру арматурный каркас сглаживает усилия;
• стены из пористого материала деформируются неравномерно. Это связано с наличием проемов для оконных рам и дверей. Предотвратить неравномерную осадку позволяет арматура, забетонированная в пазу по верхнему контуру проема.

Характеристики материала диктуют целесообразность его дополнительного усиления, которое обеспечивает:

• устойчивость кладки;
• компенсацию нагрузок от стропил;
• предотвращение деформаций;
• снижение вероятности образования трещин;
• пропорциональное распределение усилий;
• целостность несущих стен под нагрузкой;
• сохранение геометрии проемов;
• стойкость газобетона в сейсмозонах;

Необходимость армирования кладки стен обуславливается тем, что газобетон как материал имеет высокую устойчивость к сжимающим нагрузкам, но при этом он практические не способен работать на растяжение и изгиб

• прочность материала при деформации;
• устойчивость здания, возведенного на наклонной площадке.

Что такое вертикальное армирование и нужно ли оно

Вертикальным называют армирование, располагающееся в сквозных каналах, устроенных по всей высоте ограждающей конструкции. Формируются такие каналы из пустотелых вентиляционных блоков, которые могут быть не только газобетонными, но и любыми другими (керамика, бетоны с керамзитовым и полистирольным наполнением).

Такой вариант армирования должен быть спроектирован заранее и берёт начало ещё в момент закладки фундамента. При вязке его каркаса, в тех местах, где будут проходить вертикальные армирующие пояса, устанавливаются закладные детали в виде выпусков стержней. Их соединяют хомутами со стержнями, проходящими в канале, которые аналогичным образом заделываются в горизонтальную монолитную балку на верхнем обрезе стены.

В странах Европы такой вариант усиления используют практически на каждом объекте — по бокам от проёмов, и в местах пересечения стен.

Основные места армирования стен из газобетона

Подошвенный грунт после возведения коробки дома может дать просадку, в результате чего на неукрепленных стенах из газобетона могут появиться трещины. Также деформацию такой кладки может вызвать температурный перепад или шквалистый ветер. Во избежание деформации кладки из газобетона ее усиливают при помощи арматуры, которая не увеличит нагрузку на фундамент и несущие стены,  но обезопасит стены от возможного разрушения.

При использовании услуг профессиональных строительных компаний, берущих подряды на возведение жилой малоэтажной застройки, в обязательном порядке в строительную смету закладываются расходы на проведение армирования стен и составляется технический план проведения таких работ с учетом ряда особенностей региона застройки:

• климата;
• сейсмической ситуации в регионе;
• грунтовых подвижек;
• розы ветров.

В технической документации указывается тип армирования, материалы, которыми оно будет проводиться, и места установок арматуры. Основные места для армирования стен из газобетона выбираются исходя из наиболее нагруженных точек в коробке дома. Как правило, строители проводят армирование в следующих наиболее опасных местах:

• в первом ряду блоков, стоящих на фундаменте;
• под дверными и оконными проемами;
• в каждом четвертом ряду кладки, на участках длиной более 6 метров;
• зона опирания перемычек над оконными и дверными проемами;
• в местах примыкания потолочных перекрытий к стенам, для этого заливается монолитный армопояс.

В первом ряду кладки, который ложится на фундамент, усиление стен проводится в обязательном порядке. Усиление с помощью арматуры каждого четвертого ряда кладки приводит к увеличению стоимости строительных работ, поэтому нередко застройщики оспаривают необходимость данного этапа строительства с проектировщиками. Использование данного типа армирования зависит от следующих параметров:

• конструктивных особенностей строения;
• высоты стен;
• уровня ветровой нагрузки в данном регионе, где ведутся строительные работы;
• типа фундамента;
• особенностей грунта;
• вида газобетона.

Арматура из металла

Заготовкой для данного вида арматуры является пруты с текстурой рифленности (ВР1), соответствующая нормам ГОСТа. Диаметр данной проволоки варьируется от трех до пяти миллиметров. Уникальностью является то, что толщина арматуры идентична с толщиной кладочного шва, который рекомендуют профессионалы. Благодаря этой особенности в швах арматура не создает «перемычек» холода, так как межблочная щель не увеличена.

Ряд плюсов, которыми характеризуется металлическая кладочная сетка для пеноблоков:

• Технология создания данного продукта сложна( применение контактной сварки с элементами низкоуглеродистой стали), что придает каркасу высокую прочность.
• Данный продукт производят исключительно на специализированных предприятиях с использованием высокотехнологичного оборудования.
• Работа с данным материалом достаточно безвредна, так как поверхность сетки не имеет острых «заусенцев» и запаха ,но не стоит пренебрегать правилами безопасности и лучше работать в перчатках
• Удобство транспортировки за счет того что, металлическая сетка поступает в продажу в виде аккуратно свернутого рулона
• Адекватная ценовая политика
• Выпускается в двух форматах :нарезанные квадраты и рулоны
• Легко подобрать ширину сетки к пеноблоку, так как производится различной шириной
• Уменьшает количество расхода раствора, так как препятствует прониканию состава в глубь пор, так же способствует повышению уровня теплопроводности кладки

Размеры ячеек металлической кладочной сетки различны,самыми распространенными являются:

• 10 х 10 мм.
• 16 х 16 мм.
• 25 х 12,5 мм.
• 25 х 25 мм.
• 50 х 50 мм.
• 75 х 25 мм.
• 75 х 75 мм.

Какие участки кладки надо армировать?

Рис.3 Схема армирования при строительстве дома из Твинблока

Строительство из газоблока не предполагает тотального армирования всей кладки. Целесообразным, необходимым и достаточным считается армирование следующих зон:

• 1-го ряда кладки;
• Каждого 4-го ряда кладки при армировании стальной стержневой арматурой и каждого 2-го ряда при армировании композитными сетками на участках протяженностью более 6 метров;
• Зоны вокруг опор перемычек;
• Рядов над и под оконными проемами;
• Зоны в уровне перекрытия под стропильной системой. Здесь устраивается армированный обвязочный пояс;
• Ряда в уровне мауэрлата (элемент кровли, брус или бревно, уложенный по периметру наружной стены, который служит опорой для стропил);
• Верхнего обреза кладки;

Рекомендации Глеба Гринфельда, одного из самых авторитетных экспертов России в области строительства

При толщине кладки:

• до 150 мм следует армировать глухие участки от 4 метров;
• до 250 мм — от 6 метров;
• от 300 мм — от 8–9 метров.

При длине кладки от 12 метров следует предусмотреть в кладке деформационные швы. Если речь не идет о едином отапливаемом объеме (часть дома неотапливаемая) — в этом случае придется смириться с риском возникновения трещин. При возведении группы построек (например: дом + гараж), деформационные швы лучше предусмотреть.

Технология армирования

Как правильно армировать газобетон, зависит от вида применяемой арматуры. Она закладывается либо в толщину растворных швов, либо параллельно им устраиваются бетонные мини-пояса в штробах сечением 2,5*2,5 см. Чаще используют второй способ, который можно считать классическим, поэтому и говорить будем в основном о нём.

Прорезать пазы можно разными способами:

1. Ручным штроборезом. Пыли почти нет, но достаточно трудоёмко.
2. УШМ (болгаркой). Достаточно быстро и легко, но поднимается облако пыли.
3. Электрический штроборез. Работать легко, нарезка пазов производится быстро и практически без пыли, но стоит такое оборудование дорого, если приобретать его только для разового использования.

Армирование первого ряда

На стенах толщиной менее 200 мм арматура прокладывается в один ряд, на более толстых – в два ряда. Размещается арматура либо по центру кладки, либо, если рядов два, на расстоянии 60 мм от граней блоков.

После прорезки штрабы из неё требуется удалить пыль, после чего пазы увлажняют и до половины заполняют раствором. Арматуру утапливают в него, затем начинают наносить растворную постель для блоков. На глухих участках стен ряд армирования непрерывен – если длины стержней не хватает, их соединяют с нахлёстом не менее 60 см.

Армирование оконных проемов

В стенах с проёмами, армирование под ними и над ними производится вне зависимости от очерёдности ряда, и только на определённых участках: вдоль нижней границы проёма и над ним. Глубина заведения арматуры за границы проёма может рассчитываться делением ширины проёма на 3 – допустим, 250/3=84 см с каждой стороны.

Некоторые европейские производители (например Н+Н), рекомендуют вообще везде заводить арматуру не менее чем на 90 см от границ проёма. Точно так же разные источники озвучивают неодинаковые величины заведения арматуры в кладку в местах опирания перемычек – у одних минимум 20 см, у других 25. Но главное, чтобы концы таких стержней, так как они не объединяются общим обвязочным контуром, были загнуты под прямым углом и заложены в штрабы соответствующей формы. Аналогично арматура закладывается и над проёмом, перекрываемым без перемычки.

Вертикальное армирование стен

В отечественных стандартах о вертикальном армировании не говорится ничего, однако в европейских нормах такой вариант предусмотрен в обязательном порядке. Это устройство вертикальных поясов, которые должны связать верхний монолитный пояс с фундаментом. Как минимум, такое армирование предусматривается в углах зданий и в местах примыкания внутренних стен.

В отличие от горизонтального усиления, такое армирование способно увеличить несущую способность газоблочных стен в ситуациях, когда:

• дом строится на склоне;
• есть опасность схода лавин;
• значительное воздействие боковых нагрузок (ветра);
• применяется газобетон малой плотности и невысокой прочности;
• нужно усилить места опирания тяжёлых элементов;
• необходимо усиление слишком маленьких простенков между окнами;
• армируются колонны.

Выполнять вертикальное армирование наиболее удобно с использованием дырчатых блоков (О-блоков), предназначенных для формирования вентиляционных каналов. Их укладывают друг над другом, устанавливают в канал стержневую арматуру с анкеровкой в фундаменте (для чего при его заливке устанавливают закладные), и заделывают бетоном.

Если таких блоков под рукой нет, с внутренней стороны кладки вырезается вертикальная штраба, в которую закладывают один стержень диаметром 14 мм. Затем открытая часть штрабы закрывается в качестве опалубки доской, после чего производится заполнение бетоном В15. Вертикальное армирование может выполняться как высотой на один этаж, так и проходить через все этажи.

Чтобы арматура работала эффективно, она должна анкериться в горизонтальных монолитных поясах. Для этого при заливке фундамента, в местах прохождения вертикального армирования закладывают стержни Г-образной формы с ответвлением 20 см, заглубляемые в монолит минимум на 15 см.

К ним потом и приваривают вертикальные стержни, закладываемые в штрабах. Нахлёст при сварке делается не менее 40 диаметров арматуры (но не меньше 610 мм). Сверху оставляют длинные выпуски арматуры, которые так же с загибом и привариванием к каркасу замоноличиваются в горизонтальном поясе под перекрытием.

Плюсы и минусы применения сеток

Самым подходящим вариантом армирующей кладочной сетки для газобетона является базальтовая. В наибольшей степени она подходит для соединения кирпича при облицовке стены. Для изделий на базальтовой основе высокого качества характерна повышенная устойчивость к разрывной нагрузке (50 кН/м). К преимуществам изделия относится хорошая прочность. К его положительным качествам относится оптимальный вес, позволяющий с легкостью выполнять армирование кладки из газоблоков.

На этот материал не оказывают влияние температурные перепады, поэтому изделие из базальта не разрушается во время контакта с водой, а также не подвергается коррозии. Если сравнить материал с металлической сеткой, то базальтовый вариант обладает следующими достоинствами:

1. Низкая теплопроводность. Высокая теплопроводность стальной модели должна приводить к появлению внутри стен мостиков холода.
2. Лучшее растяжение. Базальтовая сетка способна выдерживать большие нагрузки, имея одинаковый диаметр со стальной.
3. Низкий вес. На 1 м² базальтовой арматуры приходится 300 г веса этого материала, а 1 м² металлической весит 2000 г.
4. Устойчивость к агрессивному воздействию окружающей среды. Многие составы не оказывают воздействия на базальтовый материал, а стальное изделие покрывается коррозией при взаимодействии с негативной средой.
5. Удобство в использовании. Легкое складывание и разворачивание базальтовой сетки обеспечивает комфортность при работе с ней.
6. Оптимальная стоимость. Базальтовая дороже стеклопластиковой сетки, но дешевле стальной.

Варианты конструкций вертикального армирования газобетона

О-блоки

Для устройства вертикального армирования применяют так называемые О-блоки. Их производят многие зарубежные поставщики газобетонной продукции. Кроме того, существует достаточно простой способ их самостоятельного изготовления. Для этого достаточно использовать корончатый бур с диаметром 120 – 150 мм.

Штробы прямоугольного сечения для одиночной арматуры

Существует и другая методика устройства вертикальных включений, без использования о-блоков. С внутренней части стены делаются вертикальные прямоугольные штробы. Для получения проемов в блоках допустимо использовать бензиновый или электрический инструмент, например, угловые шлифовальные машины, пилы, лобзики. Кроме этого, строители широко применяют штроборезы. Перед тем как приступить к вырубке штробы, необходимо провести тщательную разметку. Для того, что бы эта канавка была выполнена без искривлений, имеет смысл закрепить на стене доску и работать инструментом рядом с ней, используя ее в качестве направляющей.

В такие штробы закладывают одиночную арматуру диаметром не менее 14мм и закрывают бетоном класса не ниже В15. Расстояние от граней блоков должно быть выдержано не менее 50мм.

Штробы для арматурных каркасов

При сейсмичности района строительства от 7 баллов и выше одиночной арматуры недостаточно. Поэтому вертикальное армирование выполняется пространственными каркасами 3 или 4 вертикальных стержня, связанных поперечными хомутами. Штробы треугольного или квадратного сечения аналогично прорезываются с внутренней части стены, вставляется каркас и пространство заполняется бетоном.

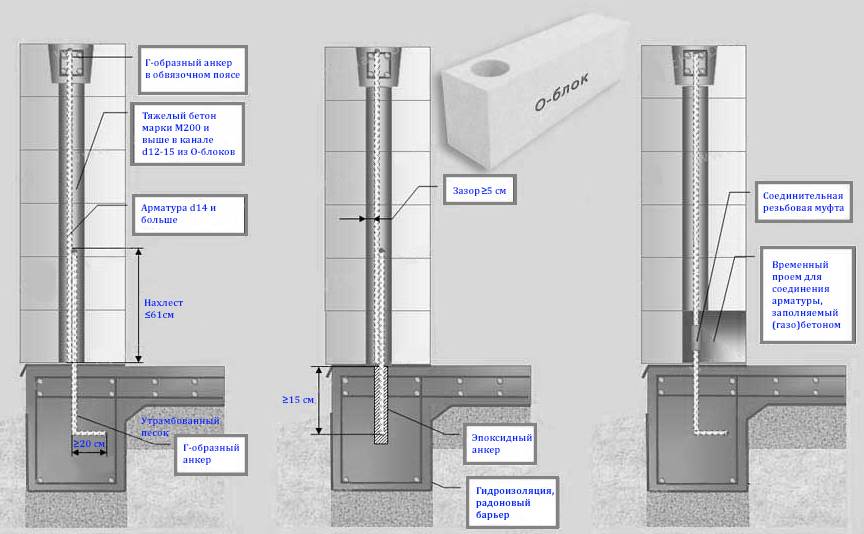

Варианты сопряжения вертикальной арматуры с фундаментом

Поперечную арматуру в каркасах устанавливают с шагом 16 диаметров вертикальных стержней. Хомуты могут быть изготовлены из гладкой арматуры от 6 до 8 мм.  Железобетонные включения этого типа скрывают внутри несущей стены либо размещают ее на внутренней поверхности стен. Иногда застройщики перестраховываются и выполняют монтаж такой конструкции при малоэтажном строительстве, особенно когда в конструкции здания применяют газобетонные блоки марок B2,0-B2,5. Его технических свойств вполне хватает для удержания нагрузок, возникающих при монтаже на них плит перекрытий. А вот при возведении зданий высокой этажности без использования вертикального армирования уже будет сложно обойтись.

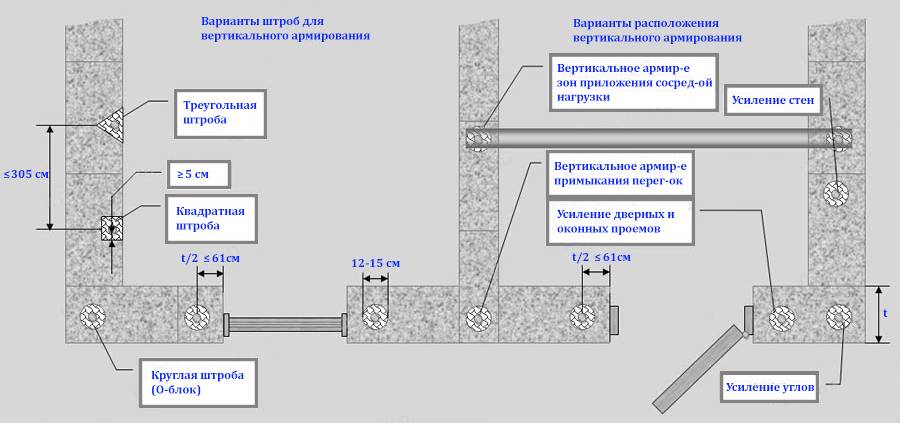

Варианты устройства штробирования газобетона. Вид в плане.

Технология установка перемычек из газобетона

Армированные газобетонные перемычки могут быть двух видов — это готовые, заводского изготовления и перемычки, собранные на строительной площадке.

Собранные — потому что для изготовления перемычек понадобятся U–блоки и арматурный каркас. U-образные блоки представляют собой детали несъемной опалубки, изготовленной из газобетона. Класс бетона и диаметр арматуры для заполнения опалубки подбирают с учетом проектных нагрузок и особенностей региона, где проводят строительство.

Армированные перемычки из газобетона изготавливают следующим образом — инструкция:

Отмеряем нужную длину перемычки. Собираем и склеиваем блоки между собой; ждем, когда высохнут. В проем, где будет устанавливаться перемычка, ставим подпорку, изготовленную из подсобного материала (страховка), для этой цели можно использовать обычные строительный брус и любую доску, даже необрезную.

Следует помнить, что основание должно быть прочным и надежным.

Затем укладываем сверху склеенную перемычку (U–блоки). Глубина нахлеста лотка на стену из газобетона должна быть с каждой стороны не менее чем 250мм. Торцы перемычек склеиваются между собой клеем для газобетона.

Внутрь несъемной опалубки устанавливаем подготовленный арматурный каркас.

И заливаем бетонную смесь в подготовленную таким образом емкость. Нужно использовать бетон с маркой не менее, чем П3М200, т.е. фундаментный бетон.

Уплотняем бетон и выравниваем поверхность.

После набора прочности — снимаем подпорку.

Вертикальный монтаж

Вертикальный монтаж арматуры заключается в том, что фундамент дома соединяется с межэтажным или кровельным армированным поясом. Процесс производится при помощи арматурных стержней, которые располагаются в штробах, залитых бетоном. Это можно делать только в пределах одного этажа или же протянуть на всю высоту сооружения. Технология позволяет всю нагрузку передать на каркас. В этом случае стена будет выполнять только теплоизоляционную роль. Вертикальное армирование следует выполнять в таких случаях:

1. Когда существует большой риск предельных нагрузок (например, на участках с высокой сейсмической активностью).
2. При необходимости увеличения показателей прочностных характеристик. Благодаря армированию можно применять более дешёвый строительный материал для кладки.
3. Если стена имеет большие проёмы.

В стандартных условиях берут только один прут, но если здание находится на территории с высокой сейсмической активностью, то для усиления могут применяться и четыре стержня. Вертикальное расположение предполагает, что металлический элемент будет забетонирован в фундамент и монолитный армопояс.

Для такой технологии необходимо соблюдать правильные расстояния. Промежуток между концом стены и первым элементом должен составлять 200 мм. Максимальное расстояние от проёмов — 600 мм. Шаг между поясами нельзя делать больше 3000 мм.

Размеры армирующих изделий для кладки

Различные виды сетки используются для разных видов кладки. К примеру, базальтовая позволяет соединить двухслойную кладку. При этом стены могут быть сделаны из пеноблоков, но они дополнительно облицовываются кирпичом. Перед укладкой материала нужно обязательно подсчитать то количество, которое потребуется, чтобы выполнить армируемый слой качественно.

Нарезать материал требуется, соотнося его размеры с параметрами стен, на которые необходимо уложить сетку. Для ее нарезки используются специальные ножницы по металлу. Далее необходимо определиться с наличием либо отсутствием слоя теплоизоляции.

Армирование кладки из газобетонных блоков следует производить вдвоем. Укладывать стыки материала нужно с нахлестом, равным 3-4 ячейкам. Когда армирующий материал на стене уже зафиксирован, то поверх него кладутся газоблоки. При выполнении работ не следует допускать грубого смещения или деформации материала. В результате несущие способности снижаются.

Армирование газоблока, пенобетона или шлакоблоков должно производиться качественным изделием, изготавливаемым в соответствии со стандартом ГОСТ РФ 23279-85. Он регламентирует только качество сварных сеток, изготовленных из металла. Качество полимеров, содержащих базальтовые и стеклопластиковые волокна, должно соответствовать СТО 29424809.

Чтобы правильно армировать стены из газобетона, следует определиться с выбором размера ячеек изделия. Требования ГОСТ 23279 регламентируют выпуск металлических кладочных изделий следующих размеров:

• 10х10 мм;
• 16х16 мм;
• 25х12,5 мм;
• 25х25 мм;
• 75х25 мм;
• 75х50 мм.

Чтобы изготовить сетки таких размеров, следует использовать проволоку класса Вр-1 и В-1 по ГОСТ 6727

Покупая металлическое изделие для газобетона, важно обратить внимание на вес 1 м² материала. Его различия со справочным весом более 5% не допускаются. Если разница составляет больше 5%, то это значит, что сетка была выпущена из проволоки, которая не соответствует требованиям стандарта

Если разница составляет больше 5%, то это значит, что сетка была выпущена из проволоки, которая не соответствует требованиям стандарта.

Металлические изделия могут иметь диаметр, находящийся в пределах 3-6 мм. Стеклопластиковые и базальтовые сетки являются идентичными по своим размерам металлическим конструкциям. Востребованный вариант сеток — это изделия, ячейки которых составляют 25х25 мм.

Имеющиеся недостатки

1. Высокая гигроскопичность, требующая устройства надёжной гидроизоляции для исключения скапливания в бетонных порах влаги. Приведу интересный проведённый опыт: испытуемый образец плотностью 800 кг/м3 был оставлен в состоянии полного погружения в воду на 18-ть часов, за это время его масса возросла на 47%. Через 8-мь суток, после извлечения из воды, вес вернулся к первоначальному.
2. Подверженность образованию трещин из-за невысокой призменной прочности. Легко нивелируется оштукатуриванием.
3. Появление большого количества пыли при сверлении и пилении.
4. При монтаже на стены тяжёлых деталей понадобится применение специальных анкерных креплений.

Имеющиеся минусы с лихвой перекрываются многочисленными плюсами, что делает применение материала всё более востребованным.

Нюансы армирования

Процесс возведения каждого дома по-своему уникален, поэтому предусмотреть все возникающие проблемы заранее невозможно. Приведем типовые рекомендации, соблюдение которых поможет в ходе строительства:

• Не рекомендуется использовать свежие или влажные газосиликатные блоки. Они легче поддаются разрушению и теряют прочностные характеристики.
• Поверхность ряда должна быть идеально ровной. Неровности и выступы легко устраняются при помощи наждачной бумаги или шлифовальной машинки.
• Укрепление наружных и несущих стен – обязательно.
• При армировании проемов арматура заводится на расстояние не менее 90 см в обе стороны.

Используемые материалы

Металлическая оцинкованная сетка

Для кладки достаточно с ячейками 50х50 миллиметров из проволоки диаметров 3-5 миллиметра. Сетку укладывают на поверхность, сверху заливают раствором толщиной 2-3 миллиметра. Контур укрепляют сеткой с ячейкой около 70 миллиметров, из проволоки 4 миллиметра. Боится коррозии, создает мостик холода.

Базальтовая сетка

Сделана из стержней базальта, сваренных перпендикулярно. Стержни в стыковых углах фиксируются хомутами, проволокой или специальный клеем. Сетка выдерживает нагрузку на разрыв около 50 кН/м, обладает небольшим весом, проста в работе, не боится коррозии, демонстрирует небольшую теплопроводность. На вопрос о том, чем армировать газобетонную кладку, можно было бы ответить однозначно, если бы не высокая стоимость базальтовой сетки, что должным образом влияет на расчет сметы.

Металлическая монтажная перфорированная лента

Поставляется в формате стальной полосы с отверстиями по длине. Усиление выполняется без штробления, посредством закрепления на саморезы. Полосы можно использовать попарно, скрепляя стальной проволокой, не очень прочны на изгиб, но экономят средства на доставке и штроблении.

Стеклопластиковая арматура

Поставляется в виде стеклопластикового шнура, обмотанного спиралевидно нитью. Небольшой вес, низкая теплопроводность, удобство монтажа, длительный срок эксплуатации – явные плюсы. Минусом является неспособность выдерживать большие нагрузки на излом, невозможность гибки, необходимость использования специальных гильз, соединяющих прутки между собой.

Армирование стержнями

Используются стальные прутья диаметром 8-14 миллиметра (пропорционально нагрузкам), но чаще всего арматура класса А диаметром 8 миллиметров. Устанавливаются в пазах, потом заливаются цементным раствором, позволяют усиливать как кладку, так и проемы, фундамент, армирование углов выполнять. Отличаются стойкостью к окислению, прочностью, но проводят тепло.

Анкеровка в местах соединения стен перегородок

Г- и Т-образные анкера используются для соединения поперечных и продольных газоблочных стен встык (также используются накладки полосовой стали или металлические скобы). Связи закладывают в швы каждые 3-4 ряда кладки, исходя из расчета минимум 2 элемента на этаж.

Проекты домов из газобетонных блоков

Количество проектов 755

• 5 комнат
• 3 санузла

Проект Дома Бриза

В избранное

• 225.9² Общая площадь
• 14 x 17м Площадь застройки

от 3 049 650 р. Срок возведения 127 дней

• 6 комнат
• 2 санузла

Проект Дома Ярополк

В избранное

• 271.2² Общая площадь
• 19 x 16м Площадь застройки

от 3 661 200 р. Срок возведения 143 дня

• 8 комнат
• 5 санузлов

Проект Дома «Элегант»

В избранное

12 x 8м Площадь застройки

от 5 720 000 р. Срок возведения 60 дней

• 5 комнат
• 2 санузла

Проект AS-2103-2

В избранное

199.3² Общая площадь

от 2 690 550 р. Срок возведения индивидуально

• 4 комнаты
• 2 санузла

Проект AS-582

В избранное

174.9² Общая площадь

от 2 361 150 р. Срок возведения индивидуально

• 6 комнат
• 2 санузла

Проект AS-2163

В избранное

180.3² Общая площадь

от 2 434 050 р. Срок возведения индивидуально

• 5 комнат
• 3 санузла

Проект AS-2267

В избранное

296.2² Общая площадь

от 3 998 700 р. Срок возведения индивидуально

• 6 комнат
• 4 санузла

Проект AS-2161

В избранное

274.7² Общая площадь

от 3 708 450 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект AS-1071

В избранное

187.4² Общая площадь

от 2 529 900 р. Срок возведения индивидуально

• 5 комнат
• 3 санузла

Проект Дома Красная шапочка

В избранное

• 166² Общая площадь
• 10 x 12м Площадь застройки

от 2 241 000 р. Срок возведения 101 день

• 5 комнат
• 2 санузла

Проект Дома Рона

В избранное

• 157.5² Общая площадь
• 10 x 12м Площадь застройки

от 2 126 250 р. Срок возведения 98 дней

• 5 комнат
• 2 санузла

Проект AS-186-2

В избранное

162.3² Общая площадь

от 2 191 050 р. Срок возведения индивидуально

• 4 комнаты
• 2 санузла

Проект Дома Нобис

В избранное

• 217² Общая площадь
• 17 x 11м Площадь застройки

от 2 929 500 р. Срок возведения 119 дней

• 6 комнат
• 2 санузла

Проект AS-2332

В избранное

193.7² Общая площадь

от 2 614 950 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект AS-1638

В избранное

130.7² Общая площадь

от 1 764 449 р. Срок возведения индивидуально

• 6 комнат
• 2 санузла

Проект AS-2243

В избранное

138² Общая площадь

от 1 863 000 р. Срок возведения индивидуально

• 4 комнаты
• 2 санузла

Проект AS-2321

В избранное

142² Общая площадь

от 1 917 000 р. Срок возведения индивидуально

• 4 комнаты
• 2 санузла

Проект AS-225

В избранное

150.1² Общая площадь

от 2 026 350 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Дома Вереск

В избранное

• 205.1² Общая площадь
• 8 x 13м Площадь застройки

от 2 768 850 р. Срок возведения 114 дней

• 3 комнаты
• 2 санузла

Проект AS-1626

В избранное

93.9² Общая площадь

от 1 267 650 р. Срок возведения индивидуально

Смотреть все проекты

Газобетонные блоки широко применяются в малоэтажном промышленном и гражданском строительстве. Жилые дома, гаражи, бани, производственные цеха и хозпостройки — вот незаконченный перечень объектов, возводимых из газобетона.

Армирование газобетонных блоков Источник banya-expert.com
