Армирование монолитных железобетонных плит

Как выявить уязвимость плиты

К усилению железобетонных перекрытий надо подходить с позиции правильного определения дефективности. Но часто визуально изъяны и дефекты не определить, потому что они закрыты подвесными или натяжными потолками, штукатурками, обоями и другими отделочными материалами.

Первый звонок – звук упавшей штукатурки или бетона на подвесную потолочную конструкцию. Или глубокая трещина на оштукатуренной поверхности.

Специалист же, которого вызывают на дефектовку, замеряет параметры плиты: ширину, длину, диагонали и толщину. Если есть отклонения от стандартов, то вероятнее всего перекрытие выгнулось внутрь помещения. После этого необходимо добраться до конструкции сквозь отделку и взять кусок бетона на анализ, который покажет, насколько прочен материал.

Если анализ показал снижение характеристики, то дальнейшие действия:

Преимущества армированных плит

У армированных плит много положительных сторон:

Схема армирования края плиты перекрытия: 1 — продольная арматура, 2 — поперечная арматура, 3 — П-образное усиление, 4 — вертикальная арматура, 5 — несущая бетонная стена, 6 — утеплитель, 7 — наружная опалубка «техноблок», 8 — поддержка плиты.

1. Использование монолитного материала обеспечивает хорошую звукоизоляцию и лучшее утепление будущего здания.
2. Умеренное давление на фундамент обеспечивает небольшой вес, которым обладает монолитная плита перекрытия.
3. Использование монолитных платформ позволяет создать единое сооружение, которое будет нагружать стены равномерно.
4. При использовании такого материала, как армированная плита, отпадает необходимость в работе с крупной строительной техникой.
5. Монолитное перекрытие обеспечивает хорошую прочность, благодаря чему вся конструкция способна выдержать серьезные нагрузки.
6. Конструкции с использованием таких плит перекрытия способны выдерживать действие огня в течение часа и даже больше, что в 2, а то и в 3 раза превышает устойчивость перекрытия древесного.
7. Больше возможностей монолитные покрытия дают для планировки строящегося здания, поскольку опору для них могут делать как стены, так и колонны.
8. Применение монолитных перекрытий платформ ускоряет сам процесс строительства.
9. Умеренное давление на монолитные плиты ведет за собой и экономическую выгоду.
10. Платформы монолитного типа, возможное крепление их с помощью колонн позволяют строить дома с нестандартной геометрией и более свободными формами.
11. Монолитные плиты при сооружении зданий с небольшим количеством этажей зачастую армируют и заливают без привлечения специалистов, самостоятельно.

Перекрытие по профлисту

В этом случае рекомендуется взять профилированный лист марки Н-60 или Н-75. Они обладают хорошей несущей способностью. Материал монтируется так, чтобы при заливке образовались ребра, обращенные вниз. Далее проектируется монолитная плита перекрытия, армирование состоит из двух частей:

• рабочие стержни в ребрах;
• сетка в верхней части.

Армирование плиты перекрытия по профлисту

Наиболее распространенный вариант, когда в ребрах устанавливают по одному стержню диаметром 12 или 14 мм. Для монтажа прутов подойдут инвентарные пластиковые фиксаторы. Если нужно перекрыть большой пролет, в ребро может устанавливаться каркас из двух стержней, которые связаны между собой вертикальным хомутом.

В верхней части плиты обычно укладывается противоусадочная сетка. Для ее изготовления используют элементы диаметром 5 мм. Размеры ячейки принимаются 100х100 мм.

Схема армирования платформы перекрытия

Обязательно выполняется схема армирования монолитного перекрытия. Она предусматривает дополнительное усиление в некоторых местах: середина плиты, места касания с опорами, места скопления нагрузок и места соприкосновения с отверстиями.

На данном этапе разработки необходимо обязательно учитывать все компоненты плиты, которые организуются между собой. В общем и целом, схема армирования платформы перекрытия будет иметь следующий вид: рабочие стержни в нижней и верхней частях плиты, арматура, перераспределяющая нагрузку и подставки из катанки. Используемые строительные чертежи могут также различаться между собой

Тем не менее, важно осуществить правильный расчет планируемой нагрузки и нужной толщины бетона. Расчет последней осуществляется согласно пропорции 1:30. Соответственно, для того, чтобы узнать необходимую толщину бетона, нужно разделить пролетную длину на 30

Соответственно, для того, чтобы узнать необходимую толщину бетона, нужно разделить пролетную длину на 30.

В случае, если толщина платформы составляет свыше 150 мм, армирование совершается двумя пластами, которые располагаются друг на друге и связываются при помощи проволоки. Размер ячеек в этом случае не должен превышать пропорцию 200:200 мм, но в то же время и не должен быть менее 150:150 мм. Например, если ширина между несущими стенами — 6 метров, то толщина армированной платформы должна составлять 0,2 м.

Если же вы специально преуменьшите бетонную толщину, то расход металлопроката в разы увеличится. При этом если возрастет толщина, то и общие затраты на бетон тоже повысятся. Дабы достигнуть высокой прочности конструкций, желательнее всего использовать арматуру аналогичного сечения. Вспомогательная армировка может проводиться с помощью прутьев, имеющих длину 400-1500 мм.

Соединение отдельных прутов арматуры осуществляется при помощи вязальной проволоки и специального вязального крючка. Сваривать допускается только арматуру, которая в своей маркировке имеет букву «С», например А500С.

Основная масса нагрузок приходится на нижнюю арматуру, а верхняя получает сжимающую нагрузку. С этим замечательно справляется бетон. Учитывайте и то, что армировку монолитной платформы перекрытия необходимо осуществлять по всей плоскости изделия, по возможности используя опалубку, являющуюся одним из наиболее важных стадий установки плиты. Допустимо и применение для этого дерева (обычных досок 50:50 миллиметров) либо же дешевой фурнитуры.

Важный момент — надежно и прочно закрепить стойки опалубки, поскольку масса бетона, применяемого в процессе проведения данной строительной операции может достигнуть 300 кг на один кв. м перекрытия. Единственный момент, без которого сложно обойтись на стадии монтажа плиты армировки — это стойки телескопического типа, которые способны выдерживать около двух тонн веса. Сравнивая их с досками, которые могут включать сучки либо микротрещины, многие советуют делать свой выбор именно в пользу стоек.

Особенности расчета внецентренно сжатых железобетонных элементов

Под действием продольной сжимающей силы , приложенной с эксцентриситетом , гибкие сжатые элементы с гибкостью , а для прямоугольных сечений с гибкостью начинают изгибаться (рис. 2). Это вызывает перемещение верха колонны, вследствие чего продольная сила действует уже с большим эксцентриситетом . Таким образом, снижается несущая способность элемента посредством увеличения изгибающего момента до величины

Влияние изгиба на несущую способность сжатых элементов необходимо учитывать расчётом по деформированной схеме, принимая во внимание неупругие свойства бетона и арматуры и наличие трещин в элементе. Из-за сложности такого расчёта нормы допускают расчёт конструкции производить по недеформированной схеме, а расчёт влияния прогиба учитывать при помощи коэффициента η (), который определяют по формуле:

Случай больших эксцентриситетов имеет место, если (рис ).

Предельные усилия, воспринимаемые бетоном и арматурой:

; ; .

Плечи внутренних пар сил, согласно чертежа на рис. 11.3:

; .

Случай 2 (малых эксцентриситетов), когда ξ >ξR

Этот случай имеет место при загружении элемента с малым экс­центриситетом продольной силы, либо при очень сильной арматуре Аs. Сечение может быть полностью сжато или сжата его большая часть, находящаяся ближе к продольной силе, а остальная часть сечения испытывает относительно слабое растяжение. Расчёт несущей способности, как и для случая 1, производится из условия

где е = е0 + 0,5h -а.

При этом высота сжатой зоны сечения опре­деляется из совместного решения уравнения и линейной зависимости

Армирование монолитной плиты

Монолитные плитные фундаменты – лучший вариант основания для строительства дома на болотистых грунтах, а также в случае, если вы собрались строить дом для постоянного проживания, либо в нем присутствует более 2 этажей. Одно из важнейших условий хорошей несущей способности фундамента – это качественное армирование. От этого зависит долговечность фундамента, удобство при прокладке теплого пола и других коммуникаций. Имеет значение как характеристика самой арматуры, так и порядок ее укладки. Назовем несколько основных правил, которые касаются армирования плиты фундамента.

• Армирование плиты должно производиться только с использованием арматуры, которая соответствует ГОСТу. Есть определенный перечень заводов, чья продукция соответствует этим требованиям. Перед закупкой необходимо запросить у продавца все документы, подтверждающие соответствие ГОСТ.
• Поле армирования лучше всего делать с ячейкой 20х20 мм. Всего же армированных поля должно быть два.
• Расстояние от основания до начала вязки должно быть около 5 см. Для этого используются обычно пластиковые «стульчики» определенной высоты, которые так и остаются на вязке вплоть до заливки основания.
• Не забывайте выполнять вязку. Для этого можно использовать обычную металлическую проволоку, однако не следует недооценивать ее значение. Это придаст всей конструкции некоторую подвижность при заливке – в отличии от метода сварки, поскольку сварка может попросту отскакивать от арматуры под воздействием нагрузок.

Отметим, что армирование также применяется в ленточном и свайном фундаментах.

какой бетон лучше использовать на перекрытие и какую толщину арматуры

Голосование за лучший ответ

игорь и Мыслитель (9711) 1 год назад

смотря какое перекрытие. на погреб -рельсы или двутавр и раствор м-500 1/4.

Что, Не Мужик?! Мудрец (13203) 1 год назад

Тот что требуется по проекту. Это не шутки. Обычно для устройства перекрытий идет бетон класса от В30 и выше. Арматура класса А3, диаметр арматуры и толщина конструкции зависит от нагрузок, каковые в свою очередь зависят: от назначения конструкции (междуэтажное, чердачное перекрытие, пром. здание, общественное, жилое) планируемых нагрузок, пролета и т. д. Тип каркаса обычно пространственный, с рабочей арматурой по нижнему поясу, и с рабочей арматурой в местах примыкания к стенах (зависит от типа опирания плиты). Кроме того, если пролет велик, возможно необходимо устройство предварительно напряженных элементов арматуры. Повторяю и повторюсь еще — не играйте с огнем! Перекрытие серьезный элемент, и когда он свалится на голову поздно будет что либо делать. тут о приготовлении бетона подробно гляньте, возможно что пригодится.

букет Просветленный (25633) 1 год назад

12 арматура. бетон 300-350.

Кириллова Ирина Мастер (1525) 1 год назад

Балки и блоки в комплексе выполняют функции несъемной опалубки для верхней, монолитной части конструкции. Для этого сначала их накрывают арматурной сеткой из проволоки диаметром 4-6 мм с ячейками размером 100 х 100 мм. Затем сверху наливают бетон марки М200 или М250. Расход бетонного раствора составляет порядка 0,07-0,12 м3 на 1 м2 поверхности. Бетон надо обязательно уплотнять, например методом штыкования. Используют для этого металлический стержень, который погружают в смесь и затем частыми движениями раскачивают из стороны в сторону.

Элла Сверкунова Мудрец (15918) 1 год назад

Купить готовое на бетонном заводе. В домашних условиях бетон для плиты перекрытия качественно не уплотнишь. На заводе трясут на спец вибростолах, и то брак бывает-крошатся.

Фиалка Искусственный Интеллект (264304) 1 год назад

Готовые плиты перекрытия купить на бетонном заводе

Улыбка Кота Искусственный Интеллект (163146) 1 год назад

Считай!Плита 200мм. в нижней четверти сетка из хлыстов 12мм. шаг 200х200. Цемент М400, речной кварцевый песок, соотношение 1/3. Прочти это — http://www.moydom-dv.ru/perekritiy/prochnostnoi-raschet-monolitnoi-plity-perekrytiia

Советы от специалистов

Для качественного армирования бетона арматурой и сеткой, рекомендуется придерживаться советов профессионалов в данной области.

1. Перед началом сборки металлической сетки или армирующего пояса для усиления фундамента, несущих колонн, балок, нужно осмотреть арматуру на наличие повреждений.
2. Осмотреть поверхность металлических прутьев на наличие, которая могла бы нарушить структуру металла и уменьшить диаметр стержня. Легкий налет ржавчины, не являются критичными, щелочь, содержащаяся в бетоне, ее разъедает.
3. Металлический каркас должен находиться на высоте минимум 7 см от почвы (дна ямы). Для этого рекомендуется устанавливать пластиковые фиксаторы для арматуры.
4. Соблюдение радиуса загиба арматуры. Согнутые под меньшим углом пруты теряют свои первоначальные прочностные свойства, и не могут использоваться в качестве основного армирования.
5. Элементы усиливающего каркаса, которые являются несущими (они будут принимать на себя самую большую нагрузку), изготавливаются из металлических прутов с ребристыми поверхностями. За счет периодического профиля обеспечивается лучшее сцепление арматуры с бетоном. Поэтому такая форма профиля арматуры в бетоне является предпочтительной при армировании.
6. При воздействии на железобетонную конструкцию влаги в процессе эксплуатации, чаще всего это фундаменты. Для защиты арматуры от образования ржавчины, рекомендуется добавить в бетонный раствор специальные гидроизоляционные добавки.

Армирование бетона будет эффективным только в том случае, если правильно выбрать материал для сборки усиливающего каркаса, грамотно соединить между собой элементы конструкции. За счет этого значительно увеличится долговечность бетонного изделия, его устойчивость к воздействию факторов окружающей среды, нагрузке от сезонного движения почвы, массы постройки.

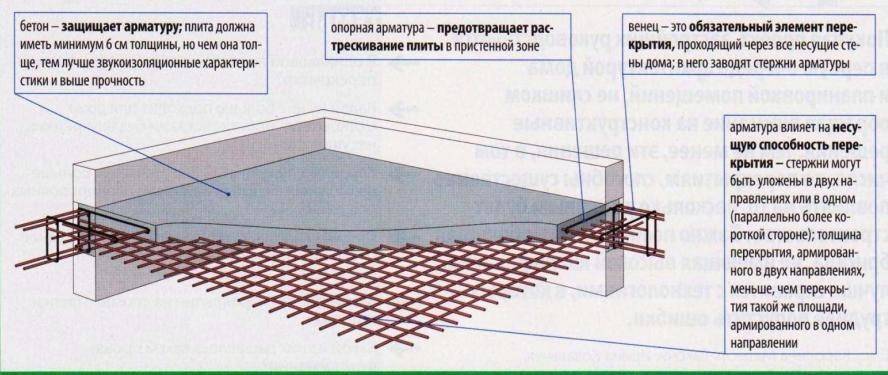

Схема армирования плиты перекрытия

Схема армирования различается в зависимости от вида плит, но общие принципы армирования остаются прежними. Связано это с одинаковым для всех плит методом работы: нагрузка идет сверху вниз и распределяется на всю площадь. Это говорит о том, что основная рабочая арматура — нижняя, а верхняя получает сжимающие нагрузки. В свою очередь нижняя часть переносит растягивающие нагрузки.

Схема армирования монолитных перекрытий

Армирование монолитных перекрытий состоит из:

• в нижней части плиты стержней;
• в верхней части плиты рабочих стержней (они по диаметру равны верхним или меньше их);
• армирование, перераспределяющее нагрузку;
• подставки из катанки.

Для соединения арматуры, как правило, используют несколько видов стыков:

стыки без сварки внахлестку:

1. С прямыми концами стержней профиля диаметром до 40 мм.
2. С загибами на концах (лапки, петли, крюки), крюки и петли применяют только для гладких стержней.
3. С прямыми концами стержней с приваркой.

механические и сварные соединения:

1. Со сваркой арматуры диаметром 40 мм.
2. С применением механических устройств (резьбовые муфты, стыки с опресованными муфтами и т.д.).

При применении гнутой арматуры (загибы концов стержней, отгибы) минимальный диаметр загиба должен быть таким, чтобы можно было избежать раскалывания или разрушения бетона внутри и в месте загиба. Максимальный угол изгиба не должен быть более 180 градусов.

Монолитные железобетонные могут частично или полностью быть опертыми по контуру с защемлением на опорах или со свободным опиранием. В монолитном строительстве часто встречаются плиты, называемые консольными, опертые на углах или те, которые защемляются по одной кромке.

Схема устройства армирования перекрытий

Они подразделяются на балочные (неразрезные — многопролетные, разрезные — однопролетные и консольные) и работающие в обоих направлениях, которые бывают многопролетными неразрезными или однопролетными. Они считаются балочными, если усилия, которые действуют в одном направлении, пренебрежительно малы, в отличие от усилий, которые действуют в другом направлении. К балочным можно отнести прямоугольные плоские плиты, равномерно нагруженные и опертые по двум сторонам, а также плиты, защемленные по трем или четырем сторонам при соотношении пролетов, большим определенного значения. По нормативным документам отношение пролетов ограничивается 3 или 2.

К работающим в двух направлениях относят все остальные плиты различной формы (непрямоугольные, круглые, кольцевые и т.д.) и опертые на точках (плиты ). В безбалочных перекрытиях она опирается на колонны без уширений и с уширениями (с капителями). Если пролеты 6-8 м, то перекрытия лучше выполнять плоскими, а при больших значениях — межколонными балками или плоскими с капителями, пустотными или ребристыми. В больших помещениях с пролетом 10-15м строители рекомендуют ребристые, кессонные или пустотные перекрытия при опирании на балки и стены по четырем сторонам.

Для всех пролетов более 7м рекомендуется дополнительная арматура из высокопрочных канатов без сцепления с бетоном класса К-7. При выборе опирания без капителей следует предусмотреть дополнительное армирование этих участков, для предотвращения продавливания при различных нагрузках. Толщину однопролетных неразрезных плит принимают как при упругой заделке, а опертых на стены принимают как при свободном опирании.

Расстояние между рабочими стержнями не должно быть более 400 м.

Армирование монолитного перекрытия происходит стандартными сварными сетками и вязаной арматурой. Диаметр стержней сварной арматуры принимают не менее 3 мм, а диаметр вязаной — не менее 6 мм. Если толщина плиты менее 150 мм, расстояние между осями стержней арматуры внизу и над опорой вверху должно быть не более 200 мм, а при толщине более 150 мм это расстояние должно быть не более 400 мм.

Расстояние между рабочими стержнями не должно быть более 400 мм, а площадь их сечения на 1 м ширины должна обязательно быть не менее 1/3 части площади сечения стержней.

В результате чего рабочая высота сечения плиты будет различна для каждого направления. При армировании сварными сетками балочных плит шириной 120 мм и при содержании растянутой арматуры до 1,5% расстояние между всеми стержнями можно спокойно увеличивать до 600 мм. Конструируют пролетную арматуру плит до 3 м шириной в виде цельной плоской сварной сетки. Ее поперечные стержни — рабочая арматура плиты. Если диаметр рабочей арматуры больше 10 мм, то плиты армируются узкими плоскими сварными сетками. Их длина должна быть равна ширине плиты. Эти продольные стержни сеток выполняют важную роль рабочей арматуры, а поперечные стержни — распределительной. Они стыкуются без сварки внахлестку.

Конструирование плиты

По результатам расчета арматуры плита
перекрытия армируется двумя вязанными
сетками.

У нижней грани стержни сетки С1:

• вдоль цифровых осей — 14А500
  с шагом S=200 мм,
• вдоль буквенных осей — 12А500
  с шагом S=200.

У верхней грани укладывается такая же
сетка С1 (вдоль цифровых осей укладываются
стержни 14А500 с шагом
S=200 мм, стержни сетки вдоль буквенных
осей -12А500 с шагом
S=200).

Сетки дополнительного армирования
устанавливаются в надопорной зоне
плиты арматурные стержни принимаются
следующие::

• вдоль цифровых осей -16А500,
• вдоль буквенных осей — 14А500

Конструирование монолитной плиты
перекрытия включает в себя:

• назначение толщины защитного слоя (для
  конструкций, эксплуатируемых в закрытых
  помещениях, принимается 20 мм);
• раскладку арматурных стержней (l_max=11700 мм) с учетом длины перепуска
  арматурыl_lпри выполнении стыка стержней. Стержни
  арматурных стержней стыкуются в разбежку
  (см. рис.12). В отсутствии запаса по
  арматуре,
  при коэффициенте=1,2,
  длина перепуска арматуры для d_s=12
  мм составляет соответственно 600 мм,
  d_s=14мм составляет
  700 мм, d_s=16 мм составляет
  800 мм Длина перепуска вычисляется по
  формуле:

,

конструирование стальных фиксаторов
вязаной сетки из арматурных стержней
у верхней грани монолитной плиты
перекрытия;

• установку П-образных элементов у
  свободного края плиты;
• усиление поперечной арматурой зоны
  сопряжения плиты и колонны;
• обрамление отверстий в плите;
• определение длины анкеровки арматурыl_anдля
  организации сопряжения монолитной
  плиты перекрытия со стенами
  лестнично-лифтовой шахты. Длина анкеровки
  арматурыl_anопределяется аналогично определению
  длины перепуска арматурыl_lс назначением коэффициента=1
  для сжатой арматуры и=0,75
  для сжатой арматуры.

В приведенном примере монолитная плита
перекрытия сопрягается с воображаемыми
колоннами по периметру поперечного
сечения колонн. При включении плиты в
объемную модель здания плита будет
опираться на точечные опоры-колонны. В
этом случае поперечное сечение колонны
можно моделировать жесткими вставками.

На рисунке 13 приведена последовательность
включения в расчетную схемы плиты
жестких вставок. На рисунке 14 показана
деформированная схема фрагмента

Рис. 12. Перепуск арматурных стержней при стыковании

Рис.13. Последовательность включения в расчетную схему плиты жестких вставок: а — поперечное сечение колонны (1,2,36,37 — узлы периметра поперечного сечения колонны), б — кнопка вызова и диалоговое окно добавить элемент(используется закладка 1 и закладка 5), в — добавление стержней в поперечное сечение колонны (вводится стержень между уздами 1 и 37 с последующим разделением стержня на две части, вводится стержень между узлами 2 и 36 при установленном флажкеучитывать промежуточные узлы), г — направление местных осей введенных стержней (жесткие вставки — по оси Х1), кнопкаинформация о размерахи диалоговое окножесткие вставки стержней(жесткие вставки 1227-36, 1227-37 задаются в 1-м узле при Х1=0,28 м, жесткие вставки 1227-1 и 1227-2 задаются во 2-м узле при Х1=-0,28 м), е — жесткие вставки в сечении колонны

На рисунке 14 показана деформированная
схема фрагмента объемной расчетной
схемы здания колонной конструктивной
системы

Рис.14. Деформированная схема фрагмента объемной расчетной схемы здания колонной конструктивной системы

При конструировании плиты должен
вычерчиваться узел армирования в зоне
сопряжения колонны и плоской плиты
перекрытия. На рисунке 15 представлен
узел сопряжения плоской плиты перекрытия
и колонны. На участке плиты непосредственно
вокруг колонны могут появляться трещины
в следствии продавливания плиты
перекрытия. Продавливание возникает
из-за сдвига плиты относительно
нагруженной области непосредственно
вокруг колонны. Продавливающая сила Fпринимается равной нагрузке, передаваемой
от перекрытия на колонну(рис.15а). На
рисунке 15б приведена схема расположения
поперечной арматуры в зоне стыка колонны
с плоской плитой перекрытия. Продавливающая
плиту перекрытия сила F воспринимается
бетоном плиты F_b,ultи установленной в зоне стыка поперечной
арматурой F_s,ult.
Если условие прочности плиты по
непродавливанию не выполняется, то на
верхней поверхности плиты в зоне стыка
с колонной по периметру продавливания
возникают трещины (рис.15, вид А).

Рис.15. Армирование плиты в зоне сопряжения колонны и плоской плиты перекрытия:а— условная модель стыка (С1 — сетка верхнего армирования плиты, С2 — сетка нижнего армирования плиты), б — установка поперечной арматуры в зоне сопряжения колонны и плиты

Другие узлы армирования монолитной
плиты перекрытия смотри в .

Металлическая арматура

К основным достоинствам металлической арматуры относят следующее:

• очень высокая прочность по сравнению с неметаллическими аналогами;
• высокая устойчивость к различным воздействиям, в том числе и химическим;
• достаточная гибкость для проведения строительных работ;
• устойчивость к влияниям агрессивной среды в процессе эксплуатации;
• помимо того, подобная арматура бывает и термически упрочненной, что повышает срок годности строения конструкции с ее применением;
• возможность соединения при помощи электросварки.

Однако, несмотря на преимущества, имеются и минусы:

• наличием высокой плотности обуславливается значительная масса подобной системы;
• легко подвергается воздействию коррозии, что, соответственно, влияет на эксплуатационные сроки материалов.

Но, тем не менее, подобный вариант является надежным инструментом при создании долговечных сооружений. Свидетельством тому служит наличие возведенных в прошлом веке строений, функционирующих по сегодняшний день.

Металлическому варианту есть достойная альтернатива — стекловолоконная арматура.

Этапы строительства армированной фундаментной плиты

Устройство плиты фундамента – процесс достаточно сложный, поскольку вся конструкция отвечает за крепость всего сооружения в дальнейшем. Как сделать армирование плиты фундамента качественно, разберем по пунктам.

Итак, весь процесс можно разделить на следующие этапы:

1. Устройство котлована (при заглубленной конструкции плиты);
2. Укладка и утрамбовка подсыпки из песка;
3. Укладка и утрамбовка подсыпки из гравия;
4. Заливка тонкого слоя бетона;
5. Устройство гидроизоляционного слоя;
6. Установка армирующих сеток;
7. Установка опалубки;
8. Заливка основной плиты;
9. Верхняя гидроизоляция плиты.

• Устройство котлована требуется только в том случае, если фундамент углублен, или проектируется создание цокольного этажа. Небольшое заглубление плиты также добавляет конструкции прочность. Однако необходимость такого способа напрямую зависит от внешних факторов и индивидуальных пожеланий.
• Укладка и утрамбовка подсыпки из песка и гравия необходима для подготовки основания фундамента. Такой подход позволяет избежать неблагоприятного воздействия грунтовых вод и деформации конструкции. Оба слоя должны быть не просто засыпаны, а качественно утрамбованы. Это придаст сооружению дополнительную крепость.
• Заливка тонкого слоя бетона необходима для качественного обустройства гидроизоляционного слоя. Данный слой бетона может быть толщиной около 10 см.
• Устройство гидроизоляционного слоя, как было указано выше, напрямую зависит от наличия грунтовых вод. Однако, какой бы способ не был выбран, стоит подходить к этому этапу очень серьезно, поскольку наличие влаги в фундаменте может привести к необратимым разрушениям, даже самой качественной конструкции.
• Установка армирующих сеток – это наиболее важный этап во всем строительстве фундамента. Именно от качества этой работы зависит крепость сооружения.

Здесь стоит правильно рассчитывать размер ячейки в армирующей сетке, поскольку, чем больше масштаб строительства, тем мельче должны быть ячейки. Определившись с частотой укладки прута, можно приступать к созданию самих решеток.

Прутья между собой можно сваривать или связывать проволокой, но здесь необходимо учитывать класс арматуры. Если арматура имеет класс с маркировкой С, то ее вполне можно сваривать, если же нет, то лучше связывать, поскольку свойства металла других классов теряются при термическом вмешательстве

Также стоит обратить внимание на качество арматуры, она должна быть чистой – без следов грязи и пыли, поскольку наличие загрязнений существенно ухудшает сцепку металла с бетонной массой

Рассмотренный выше вариант описывает армирование монолитной плиты фундамента, однако, существует и другой способ устройства фундамента при помощи армирования плит. Этот способ подразумевает создание фундамента частями и называется ленточным.

Армирование плиты ленточного фундамента производится при помощи отдельных секций армирующих сеток. Однако заливать их лучше разом, чтобы получить монолитный бетон.

Установка опалубки может производиться как до установки армирующего материала, так и после

Главным требованием к этому этапу является хорошее прилегание элементов опалубки друг к другу, поскольку через имеющиеся трещины может происходить вытекание бетонного молока, которое важно для связки бетона. Устанавливать опалубку необходимо очень качественно, чтобы избежать смещения ее частей и деформации фундаментной плиты

Заливка фундаментной плиты должна производиться только после того, как все детали армирующей сетки и опалубки качественно закреплены

Этот процесс очень важен, поскольку от него зависит качество монолита. Всю заливку, даже если площадь достаточно большая, стоит производить непрерывно, иначе есть риск получения слоеной плиты, что сильно скажется на качестве. Перерыв в заливке более одного часа способен негативно повлиять на состояние плиты. Верхняя гидроизоляция плиты является завершающим этапом в строительстве армированных фундаментных плит. Этот этап гарантирует изоляцию от влаги уже не фундамента, а непосредственно здания.

Расчет диаметра арматуры

Расчеты, связанные с монолитной плитой, достаточно сложны и требуют особых знаний. Далеко не каждый конструктор может их правильно выполнить. Для индивидуального строительства можно руководствоваться минимальными значениями, принимаемыми по пособию «Армирование элементов монолитных железобетонных зданий».

Требования для монолитной плиты представлены в приложении 1, раздел 1. Общая площадь сечения рабочей арматуры в одном направлении принимается не менее 0,3% от общего сечения фундамента. Минимальный диаметр стержней назначается 10 мм при стороне плиты менее 3 м и 12 мм при большей длине стороны. Диаметр вертикальных стержней должен составлять не менее 6 мм, но также необходимо учитывать условия свариваемости. Максимальный размер рабочего армирования 40 мм, на практике чаще используют 12, 14 и 16 мм.

Пример расчета

В качестве исходных данных имеется железобетонная плита 6 на 6 м. Толщина для частного дома принимается 200 мм. Необходимо правильно армировать конструкцию. В примере не рассмотрено усиление железобетона на участках опирания стен.

Определение диаметров

В первую очередь определяется, что сетки будут укладываться в два ряда, поскольку толщина конструкции больше 150 мм. Далее производится расчет требуемой площади стальных прутьев.

• Площадь поперечного сечения фундамента = 6 м * 0,2 м = 1,2 м²;
• Минимальная площадь всей арматуры = 1,2 м² * 0,3% = 0,0036 м² = 36 см²;
• Минимальная площадь арматуры в одном направлении для одного ряда = 36 см²/2 = 18 см².

Далее необходимо воспользоваться сортаментом арматурных стержней, который приведен в ГОСТ 5781-82*. В этом документе приведена площадь сечения одного прута. Для удобства можно найти расширенную версию сортамента. По нему определяется, что для данного сечения в одной сетке необходимо использовать один из следующих вариантов:

• 16 стержней диаметром 12 мм;
• 12 стержней диаметром 14 мм;
• 9 стержней диаметром 16 мм;
• 8 стержней диаметром 18 мм;
• 6 стержней диаметром 20 мм.

Выбираем вариант с двенадцатым диаметром. Чтобы правильно разложить элементы необходима схема. Чертеж поможет рассчитать шаг прутов. Для стороны длинной 6 м шаг 16-ти стержней получается примерно 400 мм. Назначаем максимальное расстояние 300 мм исходя из условия СП 63.13330.2012 п.10.3.8.

Вертикальное армирование для надежности принимается 8 мм с шагом 300 мм.

Расчет количества

Недавно у нас появился калькулятор плитного фундамента, для удобства можете воспользоваться им.

Для того, чтобы не ошибиться при закупке материалов, необходимо заранее рассчитать их количество. Если имеется схема плиты, сделать это не сложно. При вычислении длин стержней необходимо учитывать толщину защитного слоя бетона 20-30 мм с каждой стороны.

Расчет рабочего армирования.

• Длина одного стержня = 6000 — 30*2 = 5940 мм;
• Количество стержней в одном направлении = 5940/300 = 19,8, принимаем 20 шт;
• Количество стержней в обоих направлениях для верхней и нижней сетки = 20*2*2 = 80 шт;
• Длина одного стержня для П-образных хомутов = 200 мм + (200 мм * 2)*2 = 1 м;
• Количество стержней для П-образных хомутов = 20*2 = 40 шт;
• Общая длина арматуры диаметром 12 мм = 80*5,94 м +40*1 м  = 515,2 м;
• Масса стержней диаметром 12 мм = 515,2*0,888 кг (находится по сортаменту) = 457,5 кг.

Расчет вертикального армирования.

• Длина одного стержня = 200 — 20*2 = 140 мм;
• Количество стержней = кол-во  горизонтальных прутов в одном направлении*кол-во прутов в другом = 20*20 = 400 шт;
• Общая длина стержней диаметром 8 мм = 400*0,14 = 56 м;
• Масса стержней диаметром 8 мм = 56*0,395 = 22,12 кг.

Все получившиеся значения удобно свести в таблицу.

Диаметр	Длина	Масса
12 мм	515,2 м	457,5 кг
8 мм	56 м	22,12 кг

При расчете расходов стоит учитывать стандартную длину одного прута – 11,7 м, это означает, что, например, стержней 8 диаметра понадобится 5-6 штук с небольшим запасом. А при большой длине рабочей арматуры требуется увеличить суммарную длину на 10-15% для соединения стержней внахлест.

Грамотный выбор диаметра, шага и соблюдение технологии монтажа обеспечат надежность и долговечность фундамента при минимально возможных затратах.

Рекомендуем: Технология строительства плитного фундамента.
