Анкерные крепежи для бетонных поверхностей

Виды анкеров для бетона

Классификация анкерных болтов базируется на особенностях конструкции изделия и функциональности. Так, крепеж может быть прямым или изогнутым, в цельном либо сборном исполнении. По назначению различают рамные, потолочные, фундаментальные и универсальные изделия. Есть варианты для оснований с разной плотностью. Также существует разделение по способу монтажа.

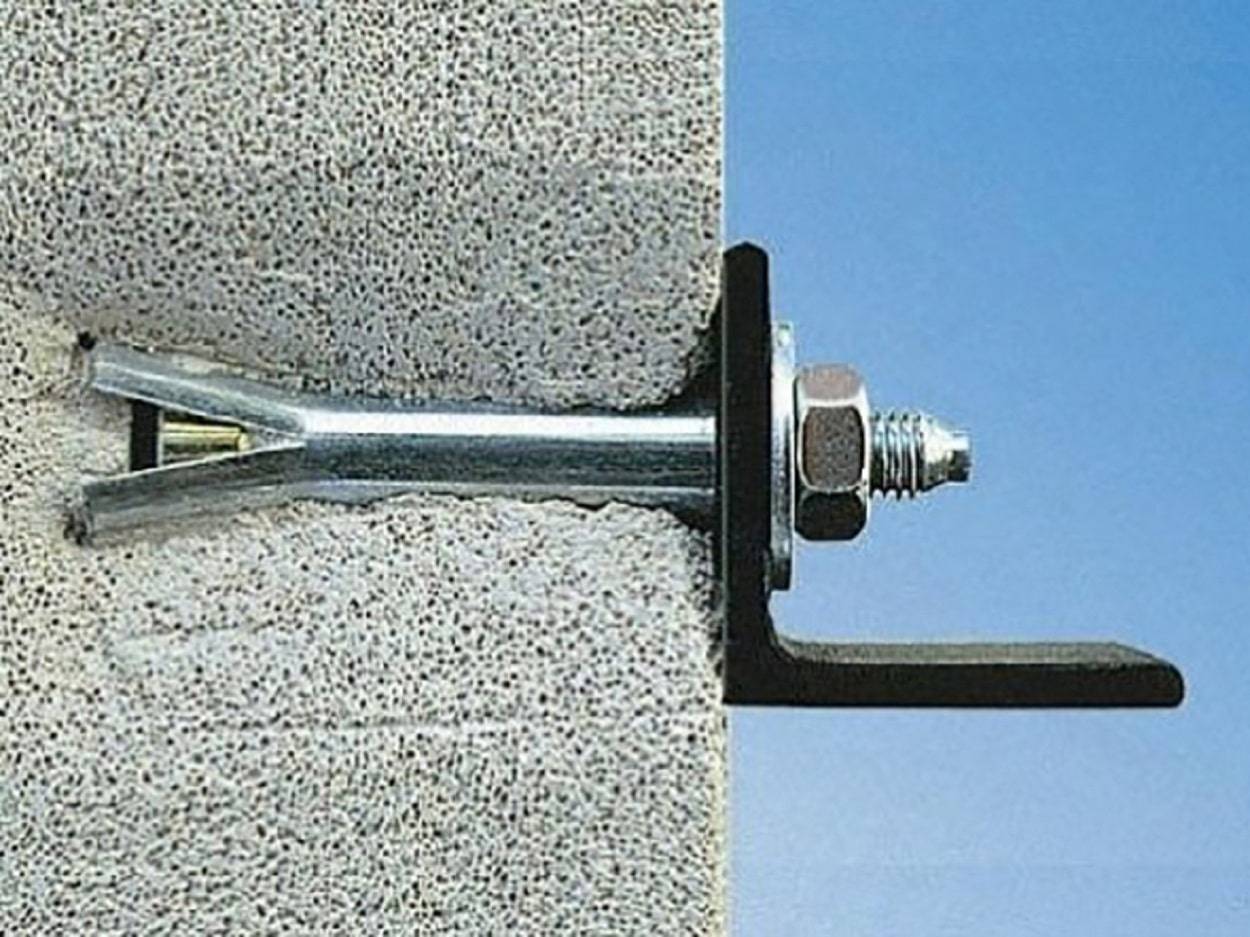

Распорный анкер для бетона

Подобные изделия имеют классическое исполнение: стержень, наконечник и цилиндр с насечками. Вместо штыря с резьбой также может быть установлен крюк или монтажное кольцо. Закрепляемый предмет удерживается за счет силы трения, поэтому подобные анкеры актуальны для бетонного основания. Вторичное использование метизов исключается.

Забивные анкера для бетона

Для установки этого болта необходимо просверлить отверстие с соответствующими диаметром и глубиной. Монтаж производится за счет ударной силы, что ограничивает область применения плотными и твердыми основаниями. Распор втулки происходит в процессе вкручивания в нее болта. Рабочий цилиндр демонтировать невозможно, что актуально для установки противопожарных и антивандальных систем.

Анкера клиновые для бетона

Этот крепеж считается самым надежным в сегменте механического типа. Хвостовик стержня в этом случае оснащен распорной головкой и встроенным конусным упором. Вкручивание гайки способствует втягиванию наконечника, который обеспечивает движение лепестков втулки по направлению к стенкам отверстия. Применение в случаях с кирпичной и блочной кладки, штукатурными растворами исключается.

Химические анкеры для бетона

Удерживающим элементов в этом случае является клеевая масса. В состав ее входят синтетическая смола, цементное связующее, кварцевый мелкофракционный наполнитель и отвердитель. После затвердевания втулка анкера становится стационарной частью основания с резьбовым посадочным местом для ответного болта. Область применения распространяется на пористые основания.

Существует два подвида химических крепежных элементов. Ампульная продукция по составу рабочей массы может быть однородной или двухкомпонентной. Второй вариант вводится инъекционно или посредством капсул (картриджи, тубы).

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

1. Механические: – закладной; – распорный; – забивной; – клиновой; – болт с кольцом или крючком; – рамный; – шпилька; – фасадный; – потолочный; – пружинка.
2. Химические: – крепеж-монолит; – для наружных и внутренних работ; – для крепежа в рыхлых и тонкостенных основах; – стойкие к вибрациям; – долго служащее;
3. Пластиковые.
4. Грунтовые.
5. Для устройства фундамента.
6. Регулировочные по высоте. Подобрать подходящий вид не составит труда

Разновидности

Как бы просто ни был устроен монолитный фундамент, на деле оказывается, что здесь действуют множество факторов, заметно влияющих на надежность крепления. Соответственно, и фундаментные болты имеют множество разновидностей.

По конструктивным особенностям

По конструктивным особенностям фундаментный анкерный болт разделяют на следующие виды.

• Изогнутый – состоит из шпильки, шайбы и двух гаек. Один конец штыря имеет изогнутую форму – крюк. Согласно ГОСТ максимальная длина изделия достигает 180 см. Применяется анкер для крепления металлических и железобетонных конструкций. Шайба может быть разных размеров для оборудования с разными монтажными отверстиями. Применяют крепеж, если высота фундамента не зависит от глубины заделки анкера.
• С анкерной плитой – на нижнем резьбовом конце штыря имеется анкерная плита, закрепляемая при помощи резьбовых гаек. Плита и обуславливает надежность крепления в бетоне. Строение может иметь разное, что определяется строением фундамента. Максимальная длина изделия – 5 м. Используется анкер для крепления металлических и железобетонных конструкций. Этот вариант устанавливается для бетонирования. Имеет меньшую глубину заделки, а поэтому применяется тогда, когда высота основания зависит от глубины заделки.
• Составной с анкерной плитой – в дополнении к резьбовой шпильке и анкерной плите появляется муфта, что позволяет соединить две части анкерного болта. Таким образом выполняют стяжку двух конструкционных элементов, монтируемых методом поворота или надвижки. Общая схема монтажа такова: в фундамент бетонируют часть шпильки с муфтой, затем устанавливают механизм и вкручивают верхнюю часть в муфту. Длина вкручивания составляет не менее 1,6 от диаметра резьбы.
• Съемный – монтируется в заливной фундамент. Анкерная плита может иметь разные исполнения: сварная, литая, плоская анкерная плита. Этот вариант разработан для фиксации в бетонный, кирпичный или каменный фундамент. Чаще всего их используют для крепления прокатного оборудования, поскольку оно подвергается высокой динамической нагрузке. Также съемный крепеж требуется в тех случаях, где, как показывает практика, болты придется заменять со временем. Съемный болт монтируется несколько иначе: в фундамент бетонируют только анкерную часть, а шпильку устанавливают после обустройства фундамента.
• Прямой – самая простая модификация, состоящая из металлического штыря и гайки. Длина может достигать 140 см. Этот вариант рассчитан на установку в готовый твердый фундамент, когда деформационные нагрузки исключаются. Прямой анкер крепят на клеевой или цементный раствор и удержание он обеспечивает за счет сил склеивания. Обычное их применение – строительные работы.
• Распорный с коническим концом – устанавливается в готовый фундамент, предварительно для него высверливается отверстие. Фиксируется крепеж при помощи разжимных цанг или цементным раствором. Крепеж также используют в строительных работах, но при сооружении конструкций, подвергаемых вибрационной нагрузке.

Фундаментный анкер-болт (разновидности)

Правила выбора

Подбор анкеров с гайками производится в зависимости:

• от вида крепежного элемента;
• от размеров крепежа, способного выдержать определенный вес закрепляемой конструкции.

Основные разновидности анкеров с гайками

Анкерные крепежи, оснащенные фиксирующими гайками, могут быть одного из следующих видов:

• стандартные изделия (как показано на рисунке выше). Используются преимущественно в бытовых целях, например, для подвешивания книжной полки, крепления вешалки, двери и так далее;
• двухраспорные анкеры – стандартные крепежные элементы дополняются одной или двумя, в зависимости от конструкции, распорными гильзами, что позволяет получить более прочное крепление. Двухраспорные анкерные болты преимущественно используются при необходимости крепления каких-либо приспособлений к бетону или кирпичу, имущему трещины и/или небольшие пустоты;

Крепежный анкер с двумя распорными гильзами

анкеры с крючком или петлей. Основное отличие – наличие дополнительного приспособления (крюка, петли) с гайкой. Такие крепежи используются при необходимости подвешивания отдельных видов предметов, например, светильников, к потолку или стенам;

Анкерный болт для подвешивания

болт-шпилька. Такая разновидность используется при необходимости выполнения сквозного крепления или соединения деталей между собой.

Анкер для сквозного соединения

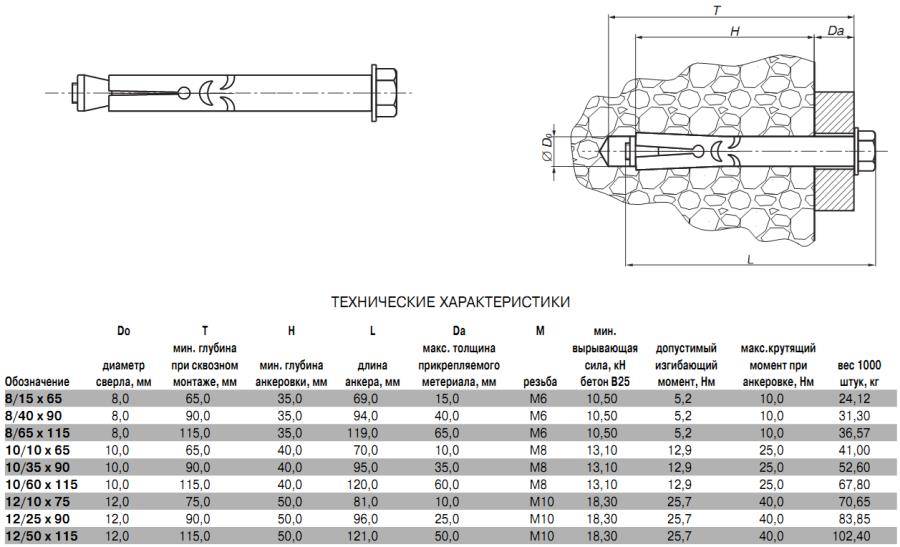

Подбор размеров

Выбор анкера также основывается на размерах крепежного элемента.

Основные размеры – это:

• длина анкерного болта;
• диаметр крепежного элемента, от которого зависит диаметр сверла, необходимого для проведения корректной установки с максимальным запасом прочности;
• глубина анкеровки, то есть расстояние, на которое необходимо вставить крепежный болт в основание;
• минимальная длина сквозного монтажа;
• диаметр резьбы, на основании которого подбирается размер фиксирующей гайки, например, М 16.

На основании размеров болта устанавливаются и технические характеристики крепления, к которым относятся:

• толщина закрепляемого предмета;
• вращающая сила;
• изгибающий момент;
• крутящий момент.

Выбор анкеров с гайками по размерам

Если сказать простыми словами, то чем больше размер анкерного болта, тем конструкции больших размеров и веса может выдержать крепежный элемент.

Технология монтажа

Преимуществом химических анкеров считается их высокая прочность и способность создать качественную адгезию поверхностей. Они могут использоваться для плотных и пористых блоков. При установке этого анкера используют специальные инъекции, представляющие собой полиэфирную смолу и отвердитель.

При работе с картриджами используют специальный пистолет. Смола и отвердитель в картридже разделены, они находятся в разных упаковках и соединяются в момент выдавливания. В случае когда строительные работы проводят по проектной документации, перед началом монтажных работ специалисты должны проверить соответствия маркировок в документации и на самих анкерах. Проверяют также срок годности химического раствора перед его использованием.

Сверловка отверстий

При установке механических анкеров строители отдают предпочтение алмазной машине. Если сверловка делается под химический анкер, для работ подойдет перфоратор. В процессе сверловки учитывают месторасположение арматуры, и если сверло попало на неё, отверстие сверлят в другом месте.

Диаметр отверстия необходимо просверлить на 2-3 мм больше диаметра шпильки. Просверлив отверстие необходимого диаметра и длины, его нужно очистить от образовавшейся пыли. Неочищенная крошка снизит прочность соединения.

Размер необходимого шурупа подбирается в зависимости от типа роботы

На этом этапе работы нужны:

• щетка нужного диаметра;
• строительный пылесос;
• компрессор.

Установка гильзы

Если работы проводятся на пустотелых и пористых материалах (газобетон, пенобетон, щелевой кирпич), перед заливкой соединительного раствора нужно установить сетчатую гильзу. Она выполняет функцию удержания химического вещества в отверстии до его застывания. Эти гильзы продаются в виде готовых элементов или чулков и к ним предлагают специальные заглушки.

Заливка химвещества

Перед заливанием химвещества необходимо ознакомиться с его инструкцией. С целью правильного застывания материала необходимо создать специальную температуру, сам прогрев можно совершить строительным феном. Процесс заливки происходит с помощью специального пистолета-дозатора. Заливка вещества пистолетом в отверстие должна выдавливаться на 2/3 сквозь гильзу.

Установка шпильки

После заливания массы сразу устанавливаем резьбовую шпильку. Её доводим до упора, после чего несколько раз перекручиваем, чтобы равномерно распределить химвещество вокруг шпильки. До застывания удалите лишнее химвещество. В процессе затвердевания шпильку не подвергают каким-либо нагрузкам.

Застывание

Необходимо выждать полный процесс застывания вещества для долгосрочной эксплуатации анкера. Время застывания зависит от температуры материала основания и в среднем составляет 45 минут. Чем ниже температура, тем дольше будет застывать химический раствор (в зимнее время может потребоваться до 6 часов). После затвердевания приступают к закручиванию гайки.

Анкерное крепление виды и особенности анкеров применение методика закручивания

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта

Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Как подобрать крепление?

Главным критерием при выборе крепления является количество нагрузки, которое деталь может выдержать. Чтобы правильно подобрать размер анкера для бетонных поверхностей, следует проанализировать материал, из которого сделан объект, вес, прочность и хрупкость. Для пористой структуры подойдет химический болт, а для тяжелых деталей — распорный. К тому же чем сложнее структура сооружения, тем больше должен быть болт. Не следует забывать о соответствии длины детали и ширины конструкции, которая требует фиксации. Они должны соотноситься, ведь в ином случае можно насквозь пробить материал.

Правила бурения и подготовки шпуров

Существует три способа изготовления отверстий под химические анкеры, два из них пригодны для крепления ответственных конструкций и узлов. Основная разница в том, что отверстие под ответственный крепёж делается с высокой точностью, таким образом гарантируется минимальный расход клея и его тщательное распределение по отверстию. В общем случае диаметр шпура в 1,5–2 раза превышает толщину шпильки, однако у некоторых производителей на этот счёт есть иные рекомендации.

Неответственный крепёж применяют в материалах несущих стен, марка прочности которых находится на отметке М100 или ниже. Прочностные характеристики самого материала не позволяют выполнять ответственный крепёж, поэтому максимум, на что способен химический анкер в таких условиях — выдерживать статическую нагрузку навесной системы. Сверление отверстий выполняется обычным перфоратором и буром требуемого размера. Поскольку большинство материалов такого рода имеет крайне высокую пористость, очистка шпура от пыли производится нагнетанием воздуха под давлением — пыль попросту забивается в самые глубокие поры, сокращая глубину растекания клея. Для продувки будет достаточно и обычной резиновой груши, хотя многие мастера с успехом используют баллоны со сжатой углекислотой или специальные ручные насосы.

Ответственный крепёж применяется для соединения частей несущей конструкции: крепления каркасных стен к бетонному основанию, либо при установке консолей навесной системы со значительной сосредоточенной, иногда динамической нагрузкой. Бурение шпуров проводят преимущественно безударным методом с использованием различных приспособлений:

1. Прямой кондуктор — позволяет исключить биение бура и обеспечивает перпендикулярное его расположение относительно поверхности.
2. Качающийся кондуктор: после прохода пилотного отверстия специальным сверлом шпур расширяют до конуса. Таким образом усилие на отрыв воспринимает уже не сам клеевой шов, значительная часть нагрузки перекладывается на материал стены.
3. Полые буры — облегчают подчистку шпура и выход мусора из него.

Важнейший критерий, влияющий на качество крепления химическим анкером — чистота шпура. Наличие пыли категорически неприемлемо, за счёт плохой смачиваемости она препятствует контакту клея с монолитным слоем. Так, если клеевой состав рассчитан на заполнение мелких пор в материалах с закрытой системой ячеек, продувка может только усугубить ситуацию. Предварительно нужно прочистить отверстие металлическим ершом, после чего газом под давлением выдуть остатки мелкой пыли. Таким образом исключается вероятность, что пыль забьётся в поры, которые должны заполняться клеем.

Отверстия также могут подвергаться промывке, что обычно практикуется при подготовке особенно глубоких шпуров в материалах с закрытой формой ячеек. Для промывания используются водные растворы ПАВ, обеспечивающие интенсивное образование пены, удаляемой из отверстий сжатым воздухом

Обращаем ваше внимание, что для некоторых видов анкеров отверстие считается пригодным для крепления только ограниченное время после прочистки

Фундаментные анкерные болты: ГОСТ, виды, монтаж

Несмотря на то, что фундаменты любого типа являются надежными и прочными элементами строительных конструкций, соединять их со стенами возводимых зданий желательно при помощи специальных крепежей, в качестве которых можно использовать болты фундаментные.

Внедрение фундаментных болтов в монолитную плиту для последующего закрепления несущей колонны

Такие изделия позволяют повысить устойчивость строительной конструкции и отличаются не только своими размерами, но также повышенной прочностью и особой системой фиксации, работающей по принципу якоря, внедренного в структуру строительного материала и находящегося с ним в надежном зацеплении. Чтобы крепления подобного типа эффективно справлялись со своей задачей, необходимо грамотно подбирать их и строго следовать правилам выполнения их монтажа.

Усиленный вариант – двухраспорный крепеж

За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.

Сама конструкция – это все та же шпилька, но в качестве удерживающего механизма в этом случае используются две втулки, одна из которых имеет форму клина и заходит во вторую втулку. Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления. Такую же технологию использует в своей конструкции двухраспорный анкер с кольцом, и, как показывает практика, довольно успешно.

Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Размеры крепления

Величина крепежа определяется тремя его параметрами.

Для обозначения величины анкерный болт для бетона имеет особую формулировку. Например, М10 12×90 означает, что диаметр резьбы цилиндра равен 10, а отверстия в материале — 12. 90 — это длина анкера. Размеры варьируются в зависимости от потребностей исполняемой работы, материала и веса конструкции. Опытные застройщики и подрядчики рекомендуют использовать в быту металлический анкер с резьбой от М6 до М12 и длиной от 55 до 160 мм. От длины зависит прилагаемая сила, которая может повлиять на исправность фиксации. Существует соответствующая таблица параметров.

Сила нагрузки, прикладываемая для вырывания конструкции

Обозначение анкера	Рекомендуемая нагрузка на вырыв, kN	Разрушающая нагрузка на вырыв, kN
М8 10×80	8,5	21,5
М8 10×160	17,1	43
М10 12×90	13,4	33,8
М10 12×200	29,9	75,4
М12 14×100	21,0	52,9
М12 14×240	50,2	126,6

Размер

При выборе анкерных болтов следует учитывать размер и вес устанавливаемой конструкции.

Стандартные размеры: восемь на шесть на шестьдесят, двенадцать на десять на сто, шестнадцать на двенадцать на сто десять. Первая цифра обозначает внешний диаметр маркера, вторая – диаметр внутреннего болта и третья – общая длина анкера.

Размеры применяются разные, нужно подбирать для себя оптимальный вариант, что будет зависеть от веса, вида того же диаметра конструкции, которую нужно крепить. Например, чтобы установить телевизор, может хватить на восемь миллиметров.

Часто при креплении громоздких вещей пользуются дюбелями с саморезами, что не является надежным. Помните, что в подборе анкерного болта главное – выбрать правильные размеры.

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу

Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

Популярные виды металлических анкеров для стен и напольных поверхностей

С гайкой

Наиболее простой вид крепежа, состоящий из шпильки и клина в гильзе из металла. В центральной части гильзы есть прорези до самого клина и уплотняющие наплывы. В рабочее состояние конструкция приводится путем вращения гайки. Габариты клина подобраны так, что диаметр основания конуса соответствует внешнему диаметру гильзы.

При выборе вида анкеров для бетонных или кирпичных стен следует учитывать, что болты изготавливают из разных сталей. Учитывая это, их используют в местах с повышенной влажностью, сухих помещениях и в агрессивных средах. Длина изделий может достигать 300 мм, а диаметр – 28 мм. Так что можно смело организовать даже крепление сейфа в квартире или в офисе.

По аналогичной схеме работает болт с потайной головкой. Роль гайки выполняет винт со шляпкой под крестовую или шлицевую отвертку. Рабочая нагрузка не должна превышать 25% от максимального режима на вырывание.

Клиновой

Если начинающий строитель еще не знает, какие бывают анкера для крепления тяжелого оборудования, то стоит обратить внимание на клиновой крепеж. Конструктивно этот тип чем-то напоминает предыдущий, лишь с тем различием, что болт имеет короткую муфту, которая надета на шпильку перед клином

Принцип монтажа заключается в следующем:

• Перфоратором сверлится отверстие соответствующего диаметра.
• Гильза вставляется в отверстие.
• Закручивая гайку, шпилька тянет клин и распирает лопасти гильзы.

Этот вид крепления идеален при монтаже агрегатов на кирпичную или бетонную основу. Гарантией прочного соединения выступают силы трения и упор расширенных элементов.

С кольцом

Основные виды анкерных болтов включают изделие с кольцом, которое используется для крепления подвесных агрегатов и конструкций. Элемент представляет собой шпильку с кольцом на одной стороне, и резьбой с другой. Она комплектуется гайкой и шайбой для надежной фиксации.

Клин Bierbach

Данный вид выполнен в форме гвоздя с пазом, внутрь которого забивается металлический клин. В основном механизм применяется для фиксации потолочного профиля, рам и подвесных потолков. Но в некоторых случаях таким анкерным креплением с клином монтируют коммуникации к полу или стене.

Особенно ценится в строительстве противопожарная устойчивость бирбаха. Во время пожара крепеж из металла не позволит потолочной конструкции упасть, как это обычно случается в системах с пластиковыми дюбелями.

Забивной

Представляет собой небольшую гильзу с внутренней резьбой и конусной полостью. На конце сделаны четыре прорези с наружным рифлением. Крепеж вбивается в отверстие с применением специальной насадки, после чего в него вкручивается болт или винт.

Рамный

Конструкция состоит из гильзы, винта и конической гайки. Закручивая винт, гильза внутри отверстия расширяется и происходит «якорение». Традиционно используют такой анкерный узел для кирпичной стены при установке дверных блоков и оконных рам.

Винтовой

Специальный тип для фиксации элементов в материалах со слабой прочностью, например, в блоках с высокой пустотностью. Гильза имеет прорези, которые ослаблены вырезами, а на конце закручивается гайка. Когда винт закручивается, то гильза деформируется. Ламели разжимаются, насколько им позволяет специфика материала основания.

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Расчет нагрузки на болт

Маркировка головки болта обычно содержит следующие данные:

• клеймо завода изготовителя (JX, THE, L, WT, и т.п.);
• класс прочности;
• стрелка «против часовой стрелки» (если левая резьба).

Первая цифра обозначает номинальное временное сопротивление (предел прочности на разрыв): 1/100 Мпа (1/100 Н/мм²; ~1/10 кг/мм²). Пример: (класс прочности 9.8) 9*10=900 Мпа (900 Н/мм²; 91,71 кг/мм²).

Вторая цифра обозначает процентное отношение предела текучести к временному сопротивлению (пределу прочности на разрыв): 1/10%. Пример: (класс прочности 9.8) 9*8=720 Мпа (720 Н/мм²; 73,37 кг/мм²).

Значение предела текучести — это максимально допустимая рабочая нагрузка болта, при превышении которой происходит невосстанавливаемая деформация. При расчётах нагрузки используют 1/2 или 1/3 от предела текучести, с двукратным или трёхкратным запасом прочности соответсвенно.

Примеры текучести материала

Примером может послужить обычная кухонная вилка. Изогнув её в одном направлении, можно получить совершенно другой предмет, значит нарушилась ее текучесть, что привело к деформации. Материал при этом только деформировался, но не сломался, что свидетельствует о большой степени упругости стали. Вывод: максимальная прочность намного выше текучести.

Другое кухонное оборудование, например нож, сломается при попытках изменить его форму. Вывод: у ножа одинаковая сила текучести и прочности, такое изделие можно назвать хрупким, несмотря на то, что оно изготовлено из стали.

Процент удлинения — это среднестатистический показатель, который демонстрирует длину деформированной детали еще до начало поломки. Образно, можно называть такого рода болты гибкими, имея ввиду именно способность к удлинению.

Техническая терминология на этот счет довольно простая: относительное удлинение — это не что иное, как процент увеличения образца по сравнению с первоначальным размером.

Применение

Прежде чем установить дюбель с гайкой, сначала следует проделать в бетонном основании отверстие, размер которого должен быть таким, чтобы втулка входила туда с применением небольшого усилия. Для формирования отверстия рекомендуется воспользоваться перфоратором или буром со специальными насадками. После необходимо очистить отверстие от мусора и вставить туда болт

Гайку важно затягивать до тех пор, пока распорка качественно не зафиксирует крепежную систему. Затем гайку скручивают, оставив свободным резьбовый конец, чтобы потом на него установить закрепляемый предмет

В конце нужно надеть шайбу, после чего накрутить гайку.
