Железобетонные опоры и перемычки

Строительство домов

При строительстве любого дома возникает необходимость использования железобетонных перемычек. Можно их заказать или сделать самостоятельно. Но учитывая цену железобетонных перемычек, предпочтительнее выбрать второй вариант. Безусловно, многим кажется, что заводские изделия являются более удобными или надежными, но сделать качественные перемычки своими руками довольно просто. К тому же вы значительно сэкономите свои средства, поскольку платить придется только за материалы. В этой статье мы рассмотрим технологию самостоятельного изготовления перемычек.

Виды железобетонных перемычек

Железобетонные изделия широко применяются в строительной индустрии. Благодаря прочности, долговечности и разнообразию они находятся на первых местах среди сегодняшних материалов для строительства. Перемычки из бетона занимают высокое место среди остальных железобетонных изделий, несмотря на небольшой размер и вес. Без перемычек вы не сможете сконструировать ни один дом из бетонных и пенобетонных камней, кирпича и т.д. Армированные железобетонные перемычки необходимы для опоры и той части, которая находится над проемом двери или окна. Они применяются для перекрытия оконных и дверных проемов в блочных, каменных и кирпичных стенах.

Простая технология производства железобетонных перемычек дает очень эффективные результаты. Это обусловлено тем, что бетонный состав заливается в опалубку с заранее уложенной стальной арматурой. Металлическая арматура принимает тяжести на различные изгибы и растяжения, а бетонная арматура — на сжатия.

Перемычки могут быть арочными, стальными, кирпичными, армокирпичными и т.д. Существует несколько видов — брусковые, сборные, оконные и несущие перемычки. Они изготавливаются из бетона тяжелой марки и обозначаются соответственными буквами, где указаны длина, расчетная нагрузка и типоразмер.

Железобетонные сборные перемычки являются наиболее популярными. Они маркируются обозначением ПР и состоят из классических брусков железобетона и плит. Такое свойство, как сборность, является огромным преимуществом, поскольку в ходе кладки вы можете установить перемычку и продолжить делать кладку. Пилить кирпич и выводить ряды необязательно, за счет модульности размеров перемычки.

Оконные перемычки из бетона используются для перекрытия оконных проемов. Этот вид широко применяется в кирпичных постройках, но также может использоваться в постройках из натурального или искусственного камня.

Несущие железобетонные перемычки используются при необходимости закрытия проемов несущих стен. Усиленные железобетонные перемычки нужны для принятия нагрузок от плит перегородки. Несущие балки принимают нагрузку только от стены, расположенной над проемом. Прогонами называют перемычки больших размеров, а ригелями — горизонтально-расположенные балки с полкой, которая необходима в качестве основы, на которую будут упираться вышестоящие конструкции. Как и все остальные виды, они широко применяются в строительстве разных объектов.

Транспортирование и хранение

Что такое перемычки в строительстве? Это вспомогательные изделия, которые с легкостью перевозятся в специализированном транспорте горизонтально. При погрузке их укладывают плотно друг к другу, при этом используя прокладки. Перед комплектованием нижнего ряда перемычек вниз перпендикулярно помещают подкладки. Обычно из дерева, потому что они больше других материалов способны распределять на себя получаемое перемычками напряжение. По окончании укладывания перемычек они закрепляются в перевозимом транспортном средстве, распирая о края, если не были уложены в специально изготовленные под них формы. При погрузке и разгрузке перемычек используются грузозахватные механизмы и грузоподъемная техника. Перемычки разгружаются блоками.

Общие характеристики

При производстве перемычек берут материалы:

  • бетон разных видов (предпочтение отдают тяжелому), например, В15 и более; по плотности наилучшим считается вариант 2200-2500 кг/м³;
  • арматура — напряженная или ненапряженная — во втором из случаев предполагается выполнение простого армирования; используются горячекатанные прутья с антикоррозионным покрытием, рекомендованный диаметр — до 0,6 см.

Уровень прочности варьируется в пределах 70-90% в разное время года. Например, зимой применяют материал с улучшенными характеристиками, т. к. в этот период он подвергается воздействию агрессивных факторов.

Требования, которым должны соответствовать бетонные оконные и дверные перемычки:

  • устойчивость к образованию трещин;
  • прочность;
  • достаточная жесткость;
  • повышенная морозоустойчивость;
  • неподверженность к образованию коррозии.

Длительность эксплуатации ЖБИ зависит от ряда факторов: качество используемых материалов при производстве, размеры закладных элементов, стальных прутьев, толщина слоя бетона и отклонение данного параметра от арматуры.

Устройство перемычек в каменных зданиях

Самый простой способ оформить верхнюю часть проёма — избежать использования перемычки, увеличивая высоту окна вплоть до самого армопояса. Это не всегда возможно, ведь длина пролёта накладывает свои ограничения, особенно для несущих стен, к тому же двери под самый потолок вывести невозможно. И всё же вы должны знать, что между проёмом и армированным венцом должно быть по меньшей мере два ряда крупноформатных блоков, либо 5–7 рядов кирпича, либо не должно быть ничего.

Наиболее просто устроить верхнюю часть проёма в стенах, на которые перекрытия не опираются. Если высота кладки над проёмом не соответствует требованиям самостоятельной поддержки, верхние ряды укрепляют армированием. Между каждым кирпичом накрывающего проём ряда закладывают «скрепки» — хомуты из 4 мм проволоки, которые выступают над рядом кладки, образуя своего рода ушки. Под них заводят и привязывают продольную арматуру, по одному 10 мм стержню на каждые 10 см толщины стены, напуская 15–20 см на целики по бокам проёма.

Укрепить проём в несущих стенах из полнотелых блоков лёгкого бетона ещё проще. Кладка над проёмом выводится по временной подпорке снизу. После этого по центру блоков над проёмом нарезается паз глубиной до 20 см и толщиной 25–30 мм. Внутрь вставляется плоская армировка — сетка из 12 мм арматуры, а после паз заполняется пескобетоном. Если понятно, что такое укрепление не соответствует прочностным требованиям, используют U-образные лотки из пористого бетона на манер несъёмной опалубки.

Перемычки из железобетона — это очень существенные мостики холода. Их применение требуется лишь в исключительных случаях, когда в несущей стене планируется очень широкий проём. Отливают такие перемычки заподлицо со стеной, подбивая щитовую опалубку изнутри, снаружи и снизу. Армируют перемычки в два ряда, по одному 12 мм стержню на каждые 60–80 мм толщины стены. В зависимости от длины пролёта, в нижний ряд армирования могут быть добавлены еще 2–3 прутка арматуры. Чтобы исключить миграцию тепла, по центру опалубки устанавливают пару плит ЭППС общей толщиной 50–70 мм, при этом арматура распределяется с получением защитных слоёв по 40 мм.

При установке перемычек любого типа важно уметь правильно подготовить «плечи», на которые они опираются. Как правило, для этого используют древесину, полнотелый кирпич или цементный раствор марки 300

Как подбирать железобетонные перемычки.


Расчет железобетонных перемычек. Итак, давайте сперва введем какие-то исходные данные. Допустим, нам надо рассчитать, какую перемычку следует брать для перекрытия пролета шириной 1350 мм в самонесущей стене толщиной 240 мм при высоте стены над проемом – 800 мм. Стройка ведется в зимних условиях. Толщина стены 240 мм говорит о том, что нам понадобятся две брусковые перемычки шириной по 12 мм. В зимний период на самонесущую перемычку берут нагрузку от высоты стены, равной расчетному пролету. Расчетный пролет считается так:

1350 + 2*100/3 = 1420 мм

100 мм в данном случае – это минимальная глубина опирания перемычки. Так как высота кладки оказалась меньше расчетного пролета, в дальнейшем в расчетах будем использовать именно ее – 800 мм.

Далее определяем нагрузку на 1 погонный метр изделия:

0,24*0,8*1,8*1,1/2 = 0,19 т/м = 190 кг/м

В этих расчетах 1,8 т/м3 – это вес кирпича, 1,1 – коэффициент надежности, 2 – количество перемычек. Итак, нам необходимо выбирать перемычку из тех, чей индекс нагрузки не менее 2-х.

Как мы уже говорили выше, минимальная глубина опирания данных перемычек составляет 10 см, значит наименьшая возможная длина перемычки в нашем случае равна:

1350 + 100*2 = 1550 мм

Из списка типоразмеров нам могла бы подойти перемычка 2ПБ 16-2 длиной как раз 1550 мм и расчетной нагрузкой до 200 кг/м. Однако нам еще следует учесть нагрузку от собственного веса балки, которая равна 70/1,55 = 45 кг/м. То есть суммарная нагрузка будет составлять 190 + 45 = 235 кг/м, что превышает максимально допустимую для данной перемычки.

В нашем случае подойдет перемычка 2ПБ 19-3. Собственная нагрузка для нее составляет 80/1,94 = 41 кг/м. Тогда суммарная будет равна 190 + 41 = 231 кг/м, что не превышает допустимые 300 кг/м для этой балки. Длина перемычки составляет 1940 мм, и это тоже подходит для наших условий.

Виды и маркировка перемычек

Согласно нормативам ГОСТ 948-2016, промышленностью предлагается несколько основных видов ж/б перемычек:

  • Брусковые (ПБ) со стороной сечения не более 25 см. В зависимости от марки изделия, его длина может быть от 1030 до 5960 мм. Стандартизированная брусковая перемычка может иметь 10 разных длин, каждая из которых имеет два подвида с разной массой и системой армирования.
  • Плитные (ПП) составляются из нескольких брусковых и имеют ширину более 250 мм, имеют прямоугольное сечение.
  • Перемычки Г-образного типа (ПГ) делаются с выемкой в четверть по всей длине, что позволяет использовать их в местах примыкания плит перекрытий.
  • Фасадные (ПФ) закрывают проемы снаружи зданий за счет четвертного уступа.

В особых случаях нормативы допускают использование наклонных граней и торцов, но при этом площадь опорной плоскости может незначительно снижаться. Для заливки бетонных перемычек применяются бетоны марки М250 (В20) и выше.

Как и для любых других железобетонных изделий, для перемычек разработаны маркировки, согласно действующим ГОСТам. Эти обозначения представляют собой буквенно-цифровой набор, и наносятся на одну из сторон каждого изделия:

  • цифра вначале показывает порядковый номер поперечного сечения;
  • сочетание букв ПП или ПБ указывает не тип сечения элемента;
  • число после буквенного обозначения указывает на длину в дециметрах;
  • следующая цифра указывает на нагрузку, которую выдерживает элемент в кН/м;
  • индекс, отвечающий за материал применяемого арматурного каркаса;
  • индекс «п» говорит о наличии петель для монтажа, выступающая арматура для крепления выступов и балконов обозначается «а», такелажные проушины или закладные элементы обозначаются буковой «б».

Любая железобетонная перемычка, брусковая или плитная укрепляется арматурным каркасом. В этих конструкциях используются несколько типов продольной и поперечной арматуры, качество материалов регулируются ГОСТами.

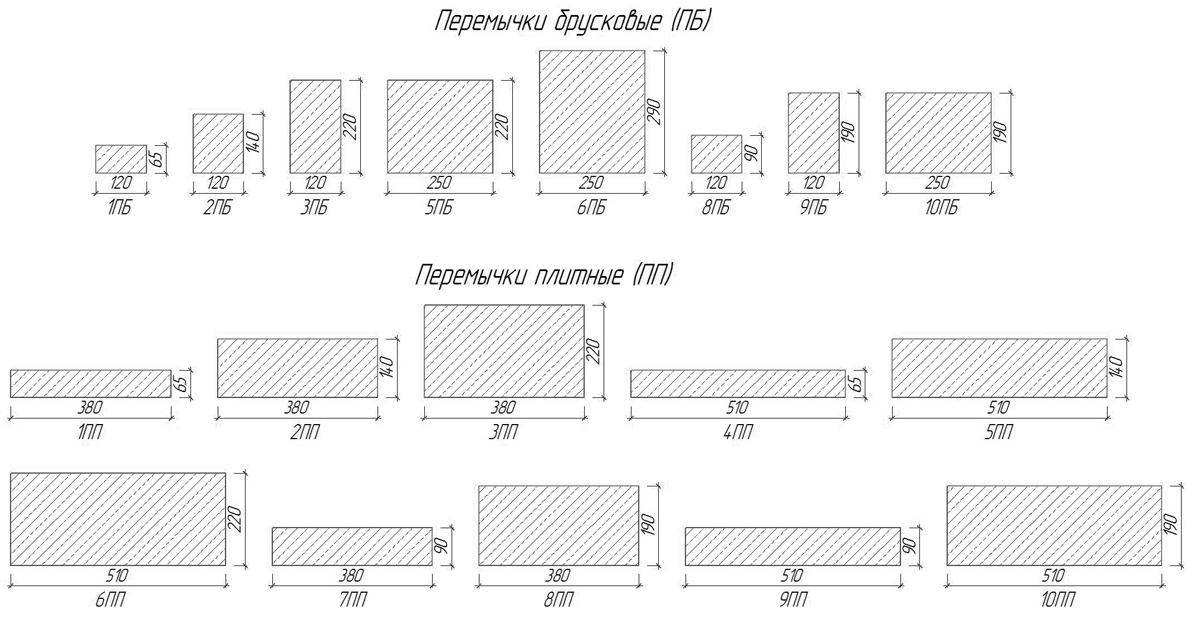

Плитные и брусковые виды имеют свои стандартные типоразмеры, указанные в нормативной документации. При подборе можно использовать такую схему:

Например, в технической документации указывается, что в оконных проемах используются железобетонные балочные несущие перемычки 3ПБ-25-8Aт800п. Это означает, что нужно устанавливать элементы с поперечным сечением 12 на 22 см, длиной 246 см, расчетная нагрузка 8 кН/м, металлический каркас сделан из стали Aт800, с монтажными петлями.

Как сделать перемычку самостоятельно

В частном строительство возможно изготовление перемычек двумя способами. Первый – это заливка монолитной конструкции, второй – изготовление отдельной перемычки на земле. В последнем случае готово изделие придется поднимать на высоту при помощи подъемной техники, поэтому первый способ менее трудоемок.

Для небольших построек с облегченной конструкцией кровли или при опирании плиты перекрытия на армопояс можно устраивать ненесущие перемычки. В остальных случаях рекомендовано возводить несущие конструкции.

Используемые материалы:

  • арматурная сетка/проволока вязальная;
  • доска обрезная 20-25 мм;
  • пленка п/э;
  • саморезы 2.5*13, 2.5*16.

Среди набора инструментов понадобятся молоток, ножовка, шуруповерт, монтировка, ведро, мастерок.

Закладка опалубки для перемычки железобетонной, армирование

При строительстве рядовой перемычки можно воспользоваться представленной технологией.

Оконная четверть – это выступ в проеме, обеспечивающий надежное крепление. Для его строительства используется металлический уголок 75-100 мм

Сборка опалубки подчиняется указанным принципам:

  • сборка деревянного каркаса начинается с монтажа нижнего щита, он подгоняется под размеры оконного проема и фиксируется дощатыми подпорками. Центральную подпорку лучше разместить ближе к внешнему краю, внутренний край не будет провисать благодаря вертикальному щиту;
  • правильность монтажа контролируется уровнем;
  • монтируются вертикальные щиты и в опалубка выстилается п/э пленкой;
  • выполняется армирование, диаметр зависит от типа перемычки. При возведении ненесущих плит достаточно заложить две жилы 6-8 мм, связанные проволокой. Под каркас выкладывается бой кирпича толщиной около 20 мм;
  • для устройства ж/б перемычек следует закладывать окна с четвертью.

Заливка бетона

Для работы используется бетон марки М200 – для ненесущих перемычек и М250 – для несущих. Материал более низкой марки замешивается на основе цемента М400, песка и щебня, согласно пропорции 1:2.8:4.8. После заливки смесь трамбуется ручными приспособлениями или электрическими вибраторами, выравнивается мастерком. После заливки боковые планки демонтируется по истечение 7 дней.

Между перемычкой и лицевой кладкой размещается слой утеплителя, в качестве которого можно применить минвату. Толщина слоя составляет 100 мм. Откосы оконного проема закладываются забутовочным кирпичом, так как пена, используемая в монтаже окна, будет контактировать с утеплителем, не обеспечивая необходимого крепления конструкции. Откосы также подлежат утеплению. В качестве альтернативы можно использовать пенополистирол, 30 мм. Такой подход позволит получить хорошую фиксацию окна и экономию на утеплителе откосов.

Перемычки из железобетона

Помимо основных материалов, на строительном участке есть второстепенные инструменты, которые укрепляют конструкцию. К таковым относятся железобетонные перемычки. Они используются для распределения нагрузки над оконными и дверными проемами при строительстве кирпичных, шлакоблочных и прочих построек. Несущая способность перекрытий определяется их геометрией и внутренней структурой. Эти величины устанавливаются действующими госстандартами.

Определение

Ж/б перемычки представляют собой конструктивный сборный или монолитный элемент из стали и бетона, который используется для обустройства проемов здания. Бетон в перемычках наделяет конструкцию необходимой жесткостью, обеспечивает сопротивлением к сжатию. Сталь используется для увеличения прочности на растяжение. Основные свойства железобетонных перемычек определяют толщину бетонного слоя, который защищает стальную арматуру.

Назначение

В строительстве армированный перехват применяется для сооружения оконных и дверных проемов. Иногда армированные бетонные перекрытия используются для сооружения ограждений, обозначения зон ответственности, возведения стоек. Такое изделие предназначено для выдерживания статической нагрузки от всех перекрытий, блоков и кладок здания. Чтобы выполнять свое назначение, опоры из железобетона монтируются горизонтально. Для изготовления перемычек применяются:

  • сталь высоких марок с предельной величиной сечения от 0,4 до 0,6 мм;
  • плотные тяжелые бетоны.

Такие характеристики позволяют элементу из железобетона выдержать предельные нагрузки, длительный срок эксплуатации здания.

Виды и маркировка

Существует классификация и маркировка железобетонных перекрытий согласно ГОСТу:

  1. Брусковые ЖБИ (ПБ) с предельно допустимой шириной 2,5 дм.
  2. Балочные перехваты (ПГ) отличаются наличием уступа на четверть. На него опираются перекрытия.
  3. Фасадные ЖБИ (ПФ) для сооружения выступающих за периметр опор при кирпичной кладке.
  4. Плитные элементы (ПП) с минимально допустимой шириной 2,5 дм.

Каждую железобетонную перемычку маркируют цифрами и буквенными символами, разделенными тире. Первые цифры обозначают размеры сечения и длину перекрытия, выражаются в дециметрах. Буквами уточняется вид изделия. Затем принято обозначать класс арматуры с допустимой нагрузкой на армированный пояс, то есть минимальный вес. Последние цифры характеризуют плотность бетона, наличие строповочных или закладных петель.

Геометрия

Любая железобетонная опора имеет индивидуальные параметры, подбирающиеся по ширине проема и предварительно рассчитанному весу, который может на нее давить. Согласно действующему ГОСТу 948 1984 года, номинальный диапазон параметров по длине, высоте и ширине 10,3 — 33,7 дм, 1,2 — 2,5 дм, 1,4 — 2,9 дм соответственно.

Армокирпичные перемычки

Прямоугольные проёмы с кирпичной перемычкой можно расширить, если под кладку над проёмом заложить арматуру. Это рядовые перемычки. Берут арматуру диаметром 6… 10 мм или полосовую сталь, укладывают её над проёмом по опалубке по одному-двум стержням на полкирпича сечения стены. Концы арматуры заводят в простенки на 300…500 мм. Потом заливают цементным раствором с толщиной слоя 30…40 мм, который защищает арматуру от коррозии.

Схемы устройства кружал для выкладывания криволинейных кирпичных арок: а – для пологих сегментных арок, у которых стрела подъема/менее 200 мм; б – заготовка из сбитых досок для подъемистых арок; в – отпиливание концов досок для формирования кривой линии кружала; 1 – тонкая фанера, которой можно придать гнутую форму; 2 – доски; 3 — доски с отпиленными концами.

Устройство рядовой перемычки: а – в ненесущей стене; б— в несущей стене; 1 – цементный раствор; 2- арматура d = 6… 10 мм (или полосовая сталь); 3 – рядовая перемычка; 4 – брусковая несущая перемычка.

Рядовая перемычка практически не видна на фасаде, поэтому к её помощи прибегают, если не хотят выкладывать клинчатую перемычку. Однако рядовые перемычки не могут держать нагрузку от перекрытия, поэтому их укладывают в ненесущей стене шириной проёма до 1,2 м ив перегородках. Если дело доходит до несущей стены, то рядовые перемычки монтируют только под внешний слой кирпича, чтобы их не видно было на фасаде, а несущую часть стены опирают на сборные или монолитные железобетонные перемычки.

Существует ещё один способ армирования кирпичной кладки прямоугольной перемычки. Чтобы понять суть, посмотрим на схему, показанную на рисунке. Существует такое понятие как свод обрушения – это объём кладки над проёмом, который может обрушиться в случае превышения её несущей способности. Ориенти ровочно высоту свода обрушения можно определить двумя лучами, выходящими под углом 45° из крайних точек проёма. Если этот участок поддержать вертикальной арматурой, то обрушения не произойдёт. Такой способ получил название способа подвеса.

Армирование кирпичной перемычки: а – один свод обрушения; б – два свода обрушения; 1 – форма свода обрушения; 2- приближенная форма свода обрушения; 3 – скрутка; 4 – арматура из отожжённой проволоки d = 6…8 мм; 5 – арматурные стержни d = 6… 10 мм; 6 – загнутый конец арматурного стержня; 7- отрезок арматуры.

Технология подвешивания такова. По опалубке выкладывается кирпичная кладка высотой чуть выше свода обрушения. Так, для проёма шириной 1 м высота свода обрушения составит примерно 0,5 м. По верху этой кладки укладываются арматурные стержни диаметром 6… 10 мм, которые защемляются убежной штрабой в простенки не менее чем на 500 мм. После того, как раствор наберёт прочность, в месте подвеса в кладке делается вертикальное отверстие (перфоратором), в которое закладывается подвес – вертикальная арматура диаметром 6…8 мм из отожжённой проволоки (проволока кладётся в огонь и нагревается до красноты, затем остужается на воздухе; после этих действий проволока делается пластичной). Подвес закрепляется снизу петлёй с упором из куска арматуры, а вверху натягивается на горизонтальную арматуру с помощью скрутки. Подвес можно сверху натянуть с помощью домкрата, а затем приварить к горизонтальной арматуре.

Чтобы уменьшить высоту армирования, нужно уменьшить высоту свода обрушения. Для этого проём разбивается на несколько участков, для каждого из которых строится свой свод обрушения, затем каждый участок армируется описанным способом.

Такой способ может быть применён для устройства перемычки как в ненесущей, так и в несущей стене. Однако в несущей стене дело обстоит сложнее – в устройстве перемычки нужно учитывать нагрузку от перекрытия.

Размеры перемычек железобетонных по серии 1.038.1-1 и 1.139-1 для жилых зданий с кирпичными стенами

Перемычки изготавливаются в соответствии с техническими требованиями ГОСТ 948-84 «Перемычки железобетонные для зданий с кирпичными стенами». Перемычки шириной 120 мм армируются плоскими каркасами, а шириной 250 мм — пространственными каркасами.

Перемычки железобетонные по ГОСТ 948-84 предназначены:

  1. для перекрытия проемов в кирпичных стенах зданий различного назначения,
  2. в т.ч. для перекрытия проемов в стенах из искусственных и природных камней,
  3. для эксплуатации в условиях воздействия агрессивной среды,
  4. в зданиях с расчетной сейсмичностью 7 баллов и более (в соответствии с требованиями СНиП II-28-73 и СНиП II-7-81 и указанными в заказе на изготовление перемычек с усиленной арматурой).

Перемычки железобетонные относятся к группе несгораемых конструкций. Предел огнестойкости перемычек, на которые опираются плиты перекрытия, составляет не менее 1 часа.

Для стен из кирпича толщиной 65 мм применяют перемычки:

  1. типа ПБ — табл.1 ГОСТ 948-84 (смотрите выписку в табл.1) ;
  2. типа ПП — табл.2 ГОСТ 948-84 (смотрите выписку в табл.2);
  3. типа ПГ— табл.3 ГОСТ 948-84 ( смотрите выписку в табл.3);
  4. типа ПФ — табл.4 ГОСТ 948-84 (смотрите выписку в табл.4).

Для стен из кирпича толщиной 88 мм применяют перемычки:

  1. типа ПБ — табл.5 ГОСТ 948-84 (смотрите выписку в табл.5);
  2. типа ПП — табл.6 ГОСТ 948-84 (смотрите выписку в табл.6);
  3. типа ПФ — табл.7 ГОСТ 948-84 (смотрите выписку в табл.7).

Перемычки должны храниться в штабелях. В штабеля они укладываются в рабочем положении (на ребро) торцами с маркировкой в одну сторону. Допустимая высота укладки в штабель:

  1. для неармированных перемычек — не более 1,5 м;
  2. для армированных перемычек — не более 2,0 м.

Перемычки следует рассортировать по типам, и маркам. Между горизонтальными рядами перемычки должны быть уложены деревянные прокладки одинаковой толщины, расположенные в одной вертикальной плоскости одна над другой на расстоянии 20…40 см от торцов перемычек.

Для перемычек, имеющих монтажные петли, толщина прокладок должна быть не менее высоты выступающей части монтажных петель.

Захват перемычек при погрузочно-разгрузочных работах и монтаже предусматривается в двух вариантах: через строповочные отверстия и строповочные петли.

Операции, связанные с погрузкой, разгрузкой и складированием, должны производиться с соблюдением мер, исключающих возможность повреждения перемычек. Сломанные перемычки выбраковываются.

При транспортировании перемычки следует укладывать в транспортные средства в рабочем положении, продольной осью по направлению движения транспорта.

Технические и эксплуатационные характеристики

Брусковые перемычки состоят из арматурного каркаса, для которого используется рифленая или гладкая арматура класса не менее В15. И бетонной оболочки для ее создания применяются тяжелые бетоны марки М 200-250 с плотностью не менее 2,2т/м 3 — 2,5т/м 3 .

Главным отличием брусковой перемычки от других элементов, выполняющих аналогичные функции, является величина поперечного сечения. Она не должна превышать 25х25см.

Размеры

Все типоразмеры и физико-механичекие свойства изделия регламентируются ГОСТом 948-84 с.1.038.1-1 «Перемычки железобетонные для зданий с кирпичными стенами». Выпуск 1 «Перемычки брусковые для жилых и общественных зданий»:

  • длина (Н) от 100 до 3900 мм;
  • высота (В) от 65 до 220 мм;
  • ширина (А) от 120 до 250 мм.

В зависимости от размера строительного элемента его вес колеблется в диапазоне от 20 до 500 кг. Предельная нагрузка, которую выдерживает изделие, составляет 100-3700 кг/см.

Монтажные петли

Перемычки с небольшим весом комплектуются только одной петлей, имеющие более значительные размеры и вес – двумя. Анкерование строповочных (монтажных) петель имеет следующие схемы, маркированные по типу поперечного сечения:

Укрепление проёмов в каркасных постройках

Для каркасного здания наличие перемычек в верхней части проёмов строго обязательно. Описанные ниже требования справедливы для каркасов как из металла, так и из дерева.

Если по ширине проём не превышает два шага установки стоек каркаса, ближайшие боковые стоечные элементы соединяют двумя горизонтальными перекладинами, а затем добавляют между ними две вертикальные распорки, задавая необходимую ширину проёма.

Если проём по ширине равен трём или более расстояниям между стойками каркаса, его оформляют перекладинами таким же образом. Для дополнительной поддержки коротких стоек над проёмом их разгружают на соседние с помощью диагональных раскосов, идущих от центра наружу. Во всех случаях сечение перекладин не должно быть меньше размера стоечных элементов каркаса.

Если проём превосходит по ширине пятикратное расстояние между стойками, ближайшие к нему вертикали должны выполняться сдвоенными. Внутренняя пара соединяется между собой горизонтальной перемычкой, а внешняя — такой же, но выше на половину высоты проёма. Пространство между двумя горизонтальными перекладинами заполняется диагональной сеткой жёсткости по принципу ферм перекрытия.

Обзор

Сборные бетонные перемычки ГОСТ 948–2016 применяют в жилищном и промышленном строительстве с целью возведения зданий различного функционального назначения.

Основное назначение — это перекрытие проемов с целью распределения эксплуатационных знакопеременных и динамических нагрузок от вышерасположенной кирпичной кладки стен сооружений.

В зависимости от конструкции зданий и предъявляемых эксплуатационных требований, ГОСТ на железобетонные перемычки предусматривает следующие типы изделий:

ПБ — перемычки железобетонные брусковые — ГОСТ 948*2016, шириной 250 мм и менее;

ПП — плитные, шириной свыше 250 мм (см. фото);

ПГ — балочные, служат для опирания плиты перекрытия;

ПФ — фасадные, выступающие на фасад здания и применяемые для перекрытия проемов, с выступающей частью кладки более 250 мм.

Перемычки для строительства зданий обозначают марками с учетом норм и требований стандарта 23009–2016.

Марка изделий состоит из сгруппированных между собой букв и цифр со следующей технической информацией:

  1. Первая группа состоит из цифры, обозначающей номер поперечного сечения изделия, указателя типа элемента и длины в дециметрах, округленной до целого числа.
  2. Вторая группа отражает допустимую расчетную нагрузку в кН/м и класс арматуры.
  3. Третья, в случае необходимости, может указывать:
  • наличие в конструкции монтажных петель;
  • выпусков арматуры;
  • присутствие закладных деталей.

Примеры условного обозначения:

  • 5ПБ25-37-п — поперечное сечение № 5, тип ПБ, длина 2460 мм, допустимая нагрузка 37, 27 кН/м, присутствуют монтажные петли;
  • 8ПП18-71АтГ — сечение № 8, тип ПП, длина 1810 мм, нагрузка 70, 61 кН/м, напряженная арматура класс Ат–Y;
  • 5ПФ19-6 — сечение № 5, тип ПФ, длина 1940 мм, расчетная нагрузка 5,88 кН/м.

Помимо вышеперечисленных конструкций, в строительстве малоэтажных гражданских зданий, могут применяться изделия, изготовленные из автоклавного газобетона. Согласно ГОСТ, перемычки из ячеистого бетона могут использоваться в самонесущих и несущих стенах зданий из легкого пористого бетона, с высотой конструкции не более 15 м.

Лотковая U-образная форма каркаса перемычек позволяет их изготовление на строительной площадке своими руками. Цена таких изделий соответственно ниже стоимости продукции заводского изготовления, что выгодно отличает данную категорию среди подобных строительных конструкций.

Требования

В зависимости от принятых условий эксплуатации изделий и согласно действующему СНиП, перемычки железобетонные должны отвечать определённым требованиям к производству и использованию готовых элементов.

Краткая технологическая инструкция выглядит так:

  1. Изделия изготавливают из тяжелого или легкого (ячеистого) бетона плотностью 2200–2400 кг/м3, в строгом соответствии проектной документации на изготовление конкретной марки изделия.
  2. Марку бетона по морозостойкости назначают с учетом средних значений зимних температур, принятых в соответствующем регионе строительства (F35–F200).
  3. Элементы выпускают с монтажными петлями или строповочными отверстиями, предусмотренными для установки изделий с использованием грузоподъемных устройств, оборудованных специальными грузозахватными приспособлениями.
  4. Глубина опирания брусков на несущие стены обычно указывается в проектной документации, и не должна быть менее 125 мм.
  5. Для марок ПП и ПБ предусмотрены два варианта армирования — предварительно напрягаемой и ненапрягаемой арматурой.

  1. В качестве напряженной арматуры рекомендовано применять термически упрочненную сталь ГОСТ 10884–94 и горячекатаную по ГОСТ 5781–82.
  2. Ненапрягаемую арматуру изготавливают из горячекатаной стали АIII ГОСТ 5781–82, термически упрочненной АIIIС и арматурной проволоки Вр-I по ГОСТ 6727–82.
  3. В отдельных случаях, при использовании железобетонных перемычек в районах строительства с сейсмичностью более 7 баллов, в конструкции предусматривают выпуски арматуры или закладные детали.
  4. Масштабы отклонений геометрических параметров железобетонных перемычек представлены в таблице ниже.
