Разрушение: причины и факторы влияния
Конструкция может быстрее разрушаться из-за резких перепадов температуры.
Неправильно рассчитанный защитный пласт бетона значительно уменьшает эксплуатационные сроки сооружения и технические характеристики применяемого материала. При эксплуатации ЖБИ и ЖБК действует много негативных факторов, что способствуют разрушению:
- Химические. Из-за негативного воздействия различных химических веществ.
- Физические. К ним относятся перепады температур, периоды замерзания и оттаивания, атмосферные осадки.
- Механические. Силовая нагрузка, такая как удары, истирания, вибрации.
Как укладывать арматуру в бетонный раствор
Они определяются при помощи специальных расчетов, и единственное, что требуется – тщательно соблюдать указанные рекомендации.
Схема устройства армированного каркаса для ленточного фундамента
Как собрать арматурный каркас
Законодательное закрепление правил устройства армирования бетона
Чтобы сформировать арматурный каркас с учетом рекомендаций относительно размера защитного слоя бетона, необходимо вначале установить опалубку. Металлическое изделие соединяется из отдельных элементов отдельно на ровной поверхности. Сначала укладываются нижние горизонтальные элементы, к которым прикрепляются другие. Это можно сделать при помощи сварки, вязальной проволоки или при помощи специальных пластиковых хомутов.
Первый вариант часто оказывается самым простым. Но применяя сварку, нужно быть готовым к увеличению стоимости изготовления изделий и с возможным изменением свойств металла. Данный метод рекомендуется использовать лишь для прутков, диаметр которых превышает 2 см.
Формирование каркасов при помощи вязальной проволоки – еще один очень хороший метод. Таким способом невозможно спровоцировать деформацию металлических элементов и снизить их прочность. Для выполнения вязки арматуры для фундамента следует придерживаться простых правил:
- верхний слой арматуры утапливают в бетон не глубже, чем на 3–5 см, чего достаточно для обеспечения качественной защиты;
- тщательно контролируют положение нижнего ряда. Для этого используют специальные подставки или опоры каркаса;
- угловые элементы каркаса должны находиться от краев формы на расстоянии 5 см или больше.
Вязание арматуры для фундамента
Как обеспечить оптимальную толщину защитного слоя бетона
Специалисты в сфере строительства советуют использовать специальные приспособления для обеспечения оптимальной толщины защитного слоя бетона:
Фиксатор арматуры обеспечивает оптимальную толщину защитного слоя бетона
- фиксаторы из пластика;
- подкладки из кусков бетона или других строительных материалов с оптимальными габаритами;
- специальными формами для бетонной заливки, стенки которых упираются в арматуру и обеспечивают нужные параметры готовых изделий.
Лучшим вариантом для создания оптимального защитного слоя бетона считается использование особых полимерных стоек. Они могут иметь разную высоту и геометрические параметры, что позволит подобрать оптимальный вариант под конкретные потребности. Их стоимость относительно небольшая, а на фоне всех расходов на строительство – ничтожная.
Такие полимерные стойки имеют полую конструкцию. Поэтому внутрь нее легко проникает бетон, что предотвращает появление полостей, которые ухудшают эксплуатационные качества созданных конструкций.
Не меньше усилий следует приложить к обеспечению оптимального положения вертикальных стержней, которые не должны соприкасаться со стенками опалубки. Их нужно надежно зафиксировать, поскольку они могут сместиться под весом бетона во время его заливки. Для этого используют специальные фиксаторы, напоминающие по внешнему виду звездочки.
Реконструкция защитного слоя
Защита бетона:
- для сохранения нижнего покрытия разработана сетка армирующая для стяжки пола;
- устранение негативного влияния на фундамент можно совместить с созданием декоративного вида дома при укладывании отделочного покрытия.
Под отделку дополнительно можно уложить утеплитель для фундамента и стен.
Ранее уже рассматривали плитный фундамент плюсы и минусы:
для стен из газобетона важно знать,
как армировать газобетонную кладку,
иначе здание обречено на разрушение во всех сферах.
https://youtube.com/watch?v=n2FEOhH1wQo
Существует много нюансов, как сделать армопояс по газобетону, которые следует учитывать при строительстве. Если планируется постройка дополнительного этажа стоит учитывать, что появится избыточная нагрузка на основание. Предотвратить её разрушение можно усилением каркаса и использование более лёгкого материала.
Нормативная база
При реализации строительных работ рекомендовано руководствоваться указанными документами.
СП «Бетонные и железобетонные конструкции»
Документ разработан в соответствии с обязательными требованиями, вменяемыми законодательством. Он нормирует правила и нормы, которые предъявляются к проектированию и расчету конструкций, основанных на бетоне и железобетоне, в том числе в частном гражданском строительстве.
СНиП 3 03 01 87
Актуализированная версия нормирует требования, применимые при возведении сборных и монолитных железобетонных, бетонных, стальных и деревянных конструкций. СНиП 2 03 01 84 трактует правила проектирования для такого типа сооружений.
Порядок расчета арматуры
Согласно нормативам СНиП, процент армирования бетона должен составлять 0,15 – 0,3% (М300 – М200, соответственно). Практика проектирования показывает, что пруток периодического сечения 12 мм обладает достаточным запасом прочности для любых малоэтажных зданий с кирпичными, бетонными стенами. Максимально возможный диаметр стержня, используемый индивидуальными застройщиками, составляет 16 мм. То есть, с увеличением сборных нагрузок необходимо увеличивать, как толщину плиты, так и диаметр арматуры.
Расчет арматуры начинается с определения толщины плиты:
- длина пролета делится на 20 – 25
- добавляется 1% погрешности
- получается высота конструкции
Например, для стандартных 6 м пролетов толщина конструкции составляет 30 см. Армируют плиту исключительно горячекатаной арматурой класса А2 и выше. Хомуты, вертикальные перемычки допускается изготавливать из прутков класса А1 диаметром 6 – 8 мм.
Определение сечений
Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.
- фундамент имеется под проемами
- нагрузки распределяются равномерно
- сопротивление грунта минимально возможное 1 кг/м 2
Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м 2 ) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).
Схема армирования
При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.
После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона. После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры. Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части
Расчет количества
Арматура обычно продается весом, у каждого продавца имеется таблица перевода длины прутка в массу и наоборот. Если произвести вычисления заранее, можно проконтролировать эти цифры при покупке. Производится расчет количества арматуры по схеме:
- вычисление количества продольных стержней – из длины короткой стены необходимо отнять два защитных слоя по 2 см, разделить цифру на шаг сетки, отнять еще единицу
- подсчет количества поперечных стержней – аналогично предыдущему способу, только с размером длиной стены
Далее необходимо учесть наращивание прутков по длине:
- стандартный размер арматуры 6 м либо 12 м
- доставить на объект легче 6 м прутки
- если длина стен больше этого размера, потребуется нарастить цельный стержень обрезком
- минимальный нахлест по СНиП 60 диаметров (например, 60 см для 10 мм арматуры)
Останется сложить длину всех прутков, нахлестов, чтобы получить общий погонаж «рифленки». Для хомутов используется гладкая арматура, куски которой изгибаются в пространственные конструкции сложной формы. Подсчитать длину заготовки можно сложением всех сторон.
Для каждого стыка потребуется 30 см кусок вязальной проволоки. Их количество можно вычислить перемножением продольных прутков на поперечные. Если в проект заложена «шведская», чашеобразная плита, расход арматуры автоматически увеличится:
- в каждом ребре жесткости проходят 4 продольных прутка (возможно с нахлестом)
- они связываются квадратными хомутами через каждые 30 – 60 см
- ребра обязательны по периметру
- могут добавляться параллельно короткой стене через 3 м
На последнем этапе расчет арматуры заключается в переводе единиц измерения. Зная массу погонного метра, можно вычислить общий вес каждого сортимента металлопроката для плитного фундамента коттеджа.
Как обеспечивается соблюдение требуемой толщины защитного бетонного слоя
В данной публикации мы не станем подробно останавливаться на иных правилах монтажа арматурного каркаса для фундамента. Это – очень обширная тема, и она хорошо рассмотрена в других статьях нашего портала.
Если ознакомиться с рекомендуемыми инструкциями (к которым ведут ссылки), то становится понятно, что величина защитного слоя закладывается уже при проведении расчетов каркаса и составлении чертежей будущей арматурной конструкции. Но как соблюсти это уже на практике?
Понятно, что нижний ярус арматуры должен быть приподнят над уровнем дна траншеи (котлована) на необходимую высоту. Полную безграмотность проявляют те «мастера», которые используют в качестве подпорок оставшиеся после монтажа опалубки обрезки доски или бруса. Дерево, во-первых, недолговечно, а во-вторых — не станет преградой для проникновения влаги. И в местах таких опор под подошвой неизбежно появятся очаги распространения коррозии стальной арматуры.
Допустимый, но, скажем прямо, не самый идеальный вариант – использовать для подкладок обломки кирпича или бетона. Все равно «герметичность» защитного слоя в точках опоры будет недостаточной.
Цены на бетономешалку
бетономешалка
Допустимый вариант подпорок под нижний ярус армирующего каркаса – обломки кирпича или старого бетона. Но все же – не без недостатков.
Оптимальным вариантом видится применение специальных полимерных стоек. Они выпускаются различной высоты, то есть имеется возможность подобрать именно такие, какие требуются для данной конструкции. Стоимость их, особенно на фоне общих затрат на создание фундамента — совсем невелика. Но зато они имею полую конструкцию, которая также заполнится бетоном при заливке, и арматура будет «запечатана» бетоном по все длине.
Специальный элемент — пластиковая стойка-«стакан», обеспечивающая требуемую толщину защитного слоя со стороны подошвы фундамента. Наверное, самое практичное и надежное решение проблемы.
Аналогичным образом удобнее всего поступить и для создания необходимого просвета между внешними продольными прутьями и стеками опалубки. При заливке весьма тяжеловесного бетонного раствора каркас может сместиться, и его требуется надежно зафиксировать в определенном положении. Для этого применяются специальные фиксаторы—«звездочки» требуемого радиуса. Устанавливаются они буквально одним движением, и проблема решается сама собой.
Что может быть проще – установить «звездочки»-фиксаторы, и необходимый просвет между арматурой и опалубкой не нарушится при заливке бетонного раствора.
Кстати, можно посмотреть интересный видеосюжет, в котором мастер делится секретом самостоятельного изготовления бетонных фиксаторов для арматуры. Очень неплохой вариант в тех случаях, когда нет возможности приобрести специальные «стаканы» или «звездочки».
Видео: Как можно самостоятельно изготовить фиксаторы для задания защитного бетонного слоя
Непосредственно перед заливкой бетона, после окончания монтажа арматурного каркаса, имеет смысл еще раз внимательно осмотреть созданную конструкцию. Случается, что какой-либо поперечный конструктивный прут своим торцом «опасно приближается» к стенкам опалубки. Лучше это устранить сразу – подрезать его для задания требуемого просвета. В противном случае именно в этой точке может образоваться скол бетонной поверхности, появиться поверхностная трещина. И хорошо, если этим все ограничится – хуже, когда такой участок становится очагом распространения масштабной эрозии бетона.
* * * * * * *
Итак, для того чтобы создать равномерный защитный бетонный слой, необходимо выставить армирующий каркас с учетом установленных норм, то есть разместить арматурные пруты на заданном расстоянии ото дна и от стенок опалубки. При заливке бетонного раствора, его необходимо максимально равномерно и плотно распределить по всей емкости опалубки. Этим обеспечится равномерное распределение нагрузок, а металл арматурного «скелета» будет должным образом защищен от внешних воздействий, а значит — и от возникновения очагов коррозии. А это, в свою очередь – залог общей долговечности и надежности всего фундамента в целом.
Как повысить устойчивость здания
Сооружение может стать более устойчивым и крепким, если во время строительства учесть следующие важные факторы:
- вес здания с нагрузкой, приходящейся на фундамент постройки;
- нагрузка, возлагаемая на плиты перекрытия;
- нагрузка, приходящаяся от атмосферных осадков;
- перепады температур или слишком сильные морозы;
- ветровые нагрузки – учитываются особенности территории, где именно планируется возведение сооружения.
Хороший уровень безопасности гарантирует формирование руководства по правильной эксплуатации здания. В документе указаны сведения о несущих элементах, инженерных коммуникациях и схемах размещения разных деталей дома.
Как правильно армировать фундамент частного дома, рассказывается в видео:
Особенности реконструкции прослойки
В процессе эксплуатации строительные конструкции испытывают жесткие природные воздействия. Самые опасные из них – колебания температур и периодическое увлажнение внешней поверхности бетона. Поэтому защитный пласт, даже верно подобранный, постепенно может начать разрушаться. Трещины и отслоения со временем приводят к оголению арматурных стержней. Чтобы армирование могло выполнять свои функции на таких конструкциях необходимо восстановить прослойку.
Работы по реконструкции объекта начинаются с тщательного осмотра повреждений и проверки толщины имеющегося защитного пласта. Она измеряется специальным устройством, работа которого построена на магнитном принципе. Также выявляются причины возникновения повреждения и их степень. Ведь если глубинные слои элементов строения будут затронуты, то потребуется глобальное усиление прочности.
В простых случаях необходимо основательно заделать отдельные раковины, сколы и подобные дефекты поверхности. Такие ремонтные работы не требуют много времени и сил. Поврежденные участки подготавливают, убирая пыль, грязь и отслоившиеся частички.
Затем зачищают трещины и щели сжатым воздухом, грунтуют подлежащую ремонту плоскость и все дефекты заполняются раствором. Серьезные трещины сшивают плоскими анкерами; они должны быть покрыты защитным слоем в 20 мм. Все работы проводят при благоприятных температурных режимах в сухую погоду.
При значительном отслоении защитной прослойки, изменении характеристик материалов и поражении арматурных прутков коррозией необходима полная замена пласта.
Реконструкцию проводят следующим образом:
- аккуратно удаляют старый слой;
- арматуру очищают химическим способом или аппаратами высокого давления;
- прутки покрывают антикоррозийными составами;
- при необходимости восстановить прочность конструкции устанавливают стальные анкеры;
- старое основание очищают от загрязнений, пыли и насыщают водой;
- ремонтный раствор наносят торкретированием или набрызгом. При этом малейшие трещины, поры и впадины заполняются смесью. Толщина прослойки обычно составляет порядка 30 мм.
Если вертикальные участки незначительные, то используют нанесение смеси по принципу оштукатуривания. Горизонтальное основание восстанавливают методом обычной стяжки.
Толщина защитных слоев
Конкретные значения толщины защитного слоя бетона устанавливаются нормативными документами — СНИП и созданными на их основе Сводами Правил. При этом обязательно учитываются особенности железобетонной конструкции, о которых было сказано выше.
Нормативы «разбросаны» по нескольким документам, поэтому попробует все же сделать некую «сублимацию», чтобы картина получилась максимально наглядной.
- Если обратиться к положениям СНиП 52 — 01-2003 «Бетонные и железобетонные конструкции», пункт 7.3 «Требования к армированию», то в их подпунктах о защитном слое сказано, что толщина защитного слоя бетона должна быть не меньше диаметра арматурного прута, но при этом и не меньше 10 мм.
- Теперь – Свод Правил СП 50 — 101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений». Здесь уже информация – более конкретная:
— Для продольной рабочей арматуры фундаментных балок (ленточных фундаментов) и сборных оснований толщина защитного слоя должна выдерживаться не менее 30 мм.
— Для монолитных фундаментов рекомендуется выполнять бетонную подготовку основания, толщиной 100 мм. Допускается трамбованное песчаное или щебенчатое заполнение с последующей заливкой стяжки. В обоих этих случаях толщина защитного слоя для продольной рабочей арматуры в области подошвы должна составлять не менее 35 мм.
— Если монолитный фундамент, по обоснованным соображениям, будет заливаться без упомянутой выше бетонной подготовки, только на песчано-щебеночную подушку, то защитный слой в области подошвы должен составить не менее 70 мм.
Следующий регламентирующий документ – Свод Правил СП 52 — 101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры». Он дает нам следующую информацию:
— Для железобетонных конструкций, расположенных в закрытых помещениях с нормальным или пониженным уровнем влажности, для рабочей арматуры достаточно толщины защитного слоя 20 мм.
— То же, но для помещений с повышенным уровнем влажности и без проведения в них специальных дополнительных защитных мероприятий, толщина защитного слоя возрастает до 25 мм.
— Для железобетонных конструкций, расположенных на открытом воздухе, без проведения дополнительных защитных мероприятий, потребуется слой в 30 мм.
— Для конструкций, расположенных в грунте, в том числе и в фундаментах при выполнении бетонной подготовки, устанавливается минимальная толщина слоя в 40 мм.
При использовании сборных элементов толщина защитного слоя для них может быть уменьшена на 5 мм.
Для конструктивной арматуры показатели толщины защитного слоя также могут быть уменьшены на 5 мм по сравнению с нормативами для рабочих прутов. Но при этом все равно соблюдается жесткое правило, чтобы толщина слоя не стала меньше диаметра самой арматуры.
Еще один очень интересный документ. Если посетить форумы профессиональных строителей, то можно заметить массу положительных отзывов о справочном пособии «Проектирование железобетонных конструкций» под редакцией доктора технических наук А. Б. Голышева . Эта книга вышла еще в 1985 году в Киевском издательстве « Будiвельник », затем неоднократно переиздавалась. И, по мнению многих профессионалов — ничего лучше до сих пор для практических расчетов не предложено. Есть смысл ознакомиться и с рекомендациями этого справочного пособия:
— Толщина защитного слоя для сборных фундаментов и фундаментных балок, вне зависимости от сечения – 30 мм.
— Для монолитных фундаментов, устраиваемых на бетонной подготовке, или без нее , но на скальной грунте – 35 мм.
— Монолитные фундаменты без предварительного выполнения бетонной подготовки – 70 мм.
— Для поперечной, распределительной и конструктивной арматуры, если минимальный размер сечения (высота или ширина) конструкции менее 250 мм, толщина защитного слоя должна составлять не менее 10 мм. При размерах сечения более 250 мм этот параметр возрастает до 15 мм. Понятно, что им в этом случае действует единое правило – толщина не может быть меньше диаметра арматурного прута.
Этим же пособием рекомендуется толщина защитного слоя с торцевых сторон продольных и поперечных арматурных прутьев, проходящий по все длине или ширине железобетонной конструкции.
— Для сборных элементов длиной до 9 метров включительно – 10 мм.
— Для монолитных элементов длиной до 6 метров, при диаметре арматуры до 40 мм – 15 мм.
— Для монолитных элементов длиной свыше 6 метров при диаметре арматурных прутов до 40 мм, а также для конструкций любой длины при диаметре прутов более 40 мм – 20 мм.
Наконец, стоит посмотреть еще и на СНиП — 87 «Несущие и ограждающие конструкции», в котором оговорены возможные отклонения от заданных параметров толщины защитного бетонного слоя :
Зачем нужен
Если вы внимательно изучали строительные чертежи, то обращали внимание, что при правильном устройстве армирующего каркаса, подготовленного к бетонированию, металлические прутья не соприкасаются со стенками опалубочной конструкции. Получается, что после подачи бетонной смеси и ее окончательного созревания, между металлом и опалубочной системой остается промежуток определенного размера
Именно это и называют защитным слоем арматуры в фундаменте
Именно это и называют защитным слоем арматуры в фундаменте.
Металлический каркас предназначен для компенсирования основного недостатка бетонного материала – низкого показателя прочности в момент растягиваний либо изгибов. Проще говоря, показатель прочности конструкции, из которого вытекает ее надежность, в равных степенях определяется качественным уровнем выполнения бетонирования и соответствием армирования конструкции.
Стальные стержни, изготавливаемые по требованиям ГОСТа, имеют нужный запас надежности и предназначены для продолжительного эксплуатационного периода. Но металл способен поддаваться негативным воздействиям воды и химических соединений, в результате чего образуется коррозия. Можно предварительно обработать стальные элементы специальными защитными составами, но подобная мера существенно увеличивает финансовые расходы.
Кроме цинкового слоя, может применяться оксидирование металла. Но и такой способ обходится дорого, не давая при этом полной гарантии защиты. Объясняется это тем, что защитный слой не имеет высокой прочности, потому что толщина его не превышает нескольких микрон. Малейшие нарушения, допущенные при транспортировке, либо сварочные работы, легко нарушат целостность слоя. Слабостью в защите отличаются и торцевые участки в точках реза металлических прутьев.
Насколько опасна коррозия для стальной каркасной системы? Дело не только в том, что металл утрачивает свою первоначальную прочность – для подобного потребуется достаточно много времени. Однако образующаяся внутри фундамента ржавчина однозначно приведет к появлению пустотных участков. Изначально они не отличаются большими размерами, но постепенно превращаются в трещины, от воздействия воды и низких температурных режимов приводящие к процессам эрозии, разрушениям и осыпаниям бетонных поверхностей. Проблема стол серьезна, что необходимо принимать срочные меры по ее устранению.
Напрашивается вывод, что арматура, установленная в толще бетонного тела, должна быть качественно защищена от любых воздействий влажной среды. Кроме того, следует предусмотреть барьер, препятствующий негативным воздействиям химических составов, источниками которых являются воздушная среда и почва.
Функции подобной преграды исполняет защитный растворный слой. Но на этом его предназначение не заканчивается. Следовательно, подобная прослойка предназначена для:
- обеспечения необходимого позиционирования арматурной системы в бетоне;
- равного перераспределения нагрузочных воздействий на стальные арматурные прутья и основной бетонный монолит;
- защиты металлических поверхностей от воды, химсоставов, прочих нежелательных проявлений, создающихся изменениями погоды;
- создания высококачественной фиксации арматуры в бетоне при стыковке каркасов рядом расположенных железобетонных элементов или перемещений на очередной уровень;
- повышения устойчивости к воздействию огня;
- выполнения роли надежной основы для монтирования тепло- или влагозащитных материалов при отделке цокольной части.
Выбор оптимальной толщины
Все конкретные данные о защитном слое бетона представлены в нормативных документах. Эти нормы являются оптимальными для защиты металлических конструкций в различной бетонной продукции. Рассмотрим те, которые чаще всего встречаются при выполнении такого рода работ.
- В случае, когда арматура размещается продольно и является ненапрягаемой или же натяжной, то защитный слой должен быть по величине равный или чуть больше диаметрального сечения стержня.
- Если речь идёт о фундаментных балках или фундаментах сборного типа, то толщина слоя бетона составляет 3 см.
- В монолитных основаниях с присутствием бетонной подготовки – 3,5 см. В тех же монолитных основаниях, но с отсутствием бетонных подготовок – слой 7 см.
- Если бетонная подготовка не используется или же основание монтируется на каменистом грунте, то защита уменьшается до 4 см.

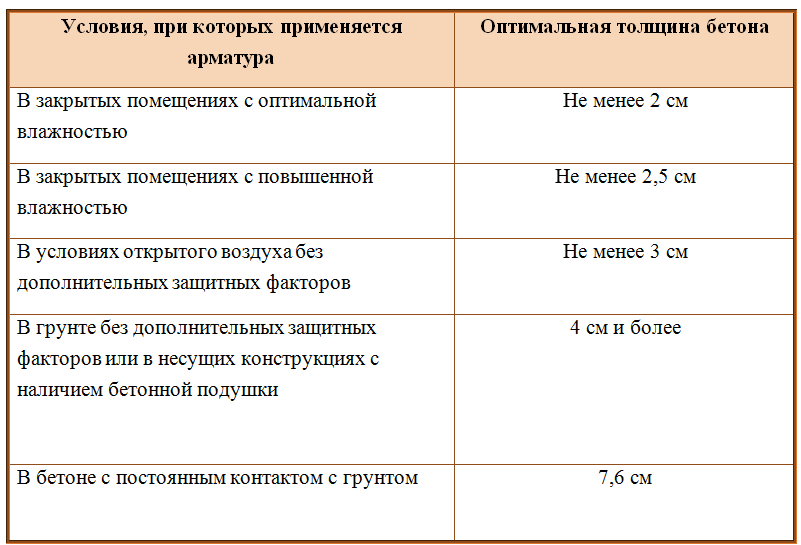

Предоставим таблицу оптимальных значений данных величин.
Приведём некоторые данные по требованиям ACI 318-05: В принципе почти во всех случаях защищающий слой из бетона должен соответствовать диаметру арматуры, которая используются. Если же защищающий бетон превышает 5 см, то необходимо укреплять его с помощью конструктивной металлической сетки.
- Защита на внешней стороне фундамента для арматуры с диаметральным сечением 20 мм составляет от 2,5 см до 4 см. Если диаметральное сечение более 20 мм, то размеры слоя защиты увеличивают до 5 см.
- Бетонный слой для арматуры с диаметром до 40 мм со стороны, которая не подвергается воздействию внешних факторов, составляет 2 см.
Для того, чтобы зафиксировать требуемую величину бетонной защиты, используют специальные приспособления. Особенно они востребованы для установления нижних и боковых частей армирующего пояса. Их устанавливают на основании углубления фундамента и по бокам таким образом, чтобы они упирались об опалубку и зажимали армирующую конструкцию. Эти устройства не должны изготавливаться с помощью обрезков арматуры или с применением деревянных брусочков. Лучше всего приобрести уже готовые пластиковые фиксаторы.
Посмотрите видео, как правильно залить арматуру необходимым слоем цемента.
Показатели для поперечной арматуры
Для металлических прутьев, которые выполняют функцию поперечных соединений, величина слоя защищающего бетона, зависит от размеров разреза конструкции. Если его значение не превышает 25 см, то толщина защиты 1 см. Если же сечение более 25 см, то величина составляет– 1,5 см. Приведём некоторые данные максимально допустимых отклонений для защитного бетонного слоя:
В случае усиления бетонных конструкций, размер защиты из бетона должен составлять не меньше двух, а то и трёх значений диаметрального сечения арматурных стержней. Если выполняются работы с присутствием элементов, которые содержат продольный нагрузочный каркас, и он располагается в специализированных каналах с натягиванием на бетон, то толщина его должна составлять никак не меньше 40 мм и обязательно учитывается значение диаметрального сечения самого канала.
Рекомендуем посмотреть видео, рассказывающее о заливке поперечной арматуры.
Если нагрузочные элементы размещают со стороны влияния на них природных условий, то значение размера защиты из бетона составляет не менее 2 см. Устанавливаемые каркасы армирующих сеток или арматурных стержней располагаются на определённом расстоянии от концов элемента. Его самое меньшее допустимое значение таково:
Требования к напрягаемым элементам
- Для балок длиной до 9 м, стеновых панелей с пролётом до 18 м, сборных плит – 10 мм.
- Для сборных колон длиной более 18 м – 15 мм.
- Для сборных участков длиной более 18 м – 10 мм.
- Для монолитного фундамента, длина которого не более 6 м, а диаметр прутьев не больше 40 мм – 20 мм.
- Для монолитных сооружений любой длины, с диаметром стержней более 4 см – 20 мм.
От чего зависит защитный слой
Если защита слишком тонкая, то, как несложно догадаться, металл быстро начинает портиться, что приводит к постепенному разрушению всей конструкции. Если же этот пласт наоборот слишком толстый, то цена строительства существенно возрастет
Поэтому очень важно определить оптимальное значение
Данный параметр может зависеть от следующих факторов:
- Роли арматуры в конструкции – она может быть поперечной или продольной, конструктивной или рабочей.
- Нагрузки на арматуру – конструкция может быть ненапряженной или напряженной.
- Вида сооружения – это может быть фундамент, балка, плита, опора.
- Размеров сечения конструкции.
- Условий эксплуатации изделия – на открытом воздухе, в помещении, в условиях повышенной влажности или при контакте с землей.
Расстояние от опалубки до каркаса отводится под защитный пласт
