Станок для изготовления шлакоблоков своими руками

Технические характеристики

• Шлакоблоки обладают сравнительно низким коэффициентом теплопроводности — от 0,20 до 0,65 Вт/м3 (лучше чем у кирпича). За счет этого их применяют часто не только как конструкционный материал, но и как утеплитель.
• Плотность — от 750 до 1450 кг/м3. От всех прочих видов отличается высокой прочностью — марка от М35 до М125. Параметр нужно учитывать при проектировании коммуникаций, так как он с трудом режется.
• Морозостойкость составляет до 50 циклов замораживания-размораживаниия без появления видимых повреждений.

Достоинства:

• невысокая цена;
• доступность и разнообразие материалов для изготовления, возможность получения изделий с нужным набором параметров, подходящих для конкретных целей;
• польза для экологии — за счет использования отходов металлургической промышленности (шлака), а так же боя кирпича и бетона, остающегося при сносе старых зданий, уменьшается количество свалок строительного мусора;
• огнестойкость;
• не является благоприятной средой для развития грибков, плесени, не подвержен порче грызунами;
• простота монтажа стен.

Недостатки:

• очень высокая степень гигроскопичности — сильно впитывает влагу из воздуха, обязательно требуется надежная облицовка с обеих сторон;
• наличие опасных для здоровья веществ (серы) — для полного их выветривания блоки выдерживают на открытом воздухе не менее года, при покупке необходимо проверять сертификат экологической безопасности;
• из-за необходимости качественной гидроизоляции, облицовки общая стоимость строения незначительно ниже, чем при использовании более дорогих стройматериалов, существенная экономия получается лишь при изготовлении своим руками.

Из шлакобетона чаще строят подсобные, хозяйственные, производственные помещения, гаражи.

О шлаке для производства блоков

Это силикатный отход обработки металлов, его просеивают через сито. Шлак, полученный при сжигании различных видов твердого топлива (уголь, дрова), содержит радиоактивные компоненты, поэтому для строительства жилых помещений его не применяют.

Разновидности шлаков:

• гранулированные (граншлак);
• негранулированные.

Для изготовления строительных блоков отбирают самую крупную фракцию гранулированных отходов, более мелкие (негранулированные) идут на производство асфальта, тротуарной плитки. Цена за 1 тонну материала — от 100 рублей. Различают отходы цветной и черной металлургии (доменные), предпочтительнее второй вариант, так как полученные при обработке цветных металлов стоят дороже.

Состав смеси для получения блоков

В качестве вяжущего выбирается цемент марки не ниже М400. Наполнитель либо полностью состоит из шлака, либо смешанный — добавляют в небольшом соотношении щебень (допустимо вторичный), песок обычный или керамзитовый, мелкий керамзит, дробленый кирпич. Пропорции для шлакоблоков: на 8—9 частей наполнителя 1,5—2 части вяжущего. Если цемент марки М500, то его можно брать примерно на 15 % меньше, чем М400.

Шлак обычно составляет не менее 65 % всего объема заполнителя. Например, из 9 частей не менее 6 приходится на него, остальное дополняют песком, щебнем. Но теоретически возможно использовать для производства своими руками кирпичный или бетонный бой, отсев. Вне зависимости от типа материала принято условно называть и такие изделия шлакобетоном. Классические пропорции: 2 части песка, 2 части щебня, 7 частей шлака, 2 части портландцемента М400.

Воду добавляют в соотношении примерно 0,5 части. Готовая смесь получается полусухой. Чтобы проверить качество, горсть бросают на твердую поверхность. Если ком рассыпался, но при сжатии вновь легко обретает прежнюю форму, то состав пригоден для использования.

Для получения цветного блока вносят окрашенный мел или измельченную кирпичную крошку. Для повышения прочности вводят профессиональные пластификаторы. Иногда добавляют гипс, опилки, золу как частичную замену шлака.

Смешивать компоненты лучше в бетономешалке или смесителе, но такое оборудование стоит дорого. Небольшое количество замешивают вручную, процесс трудоемкий.

Оборудование для изготовления крупных партий

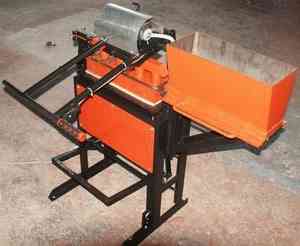

Вибропрессующий станок Спрут-2

• весит 140 кг;
• состоит из матрицы на два блока, вибродвигателя (380 В, 550 Вт), рамы, поддона, пуансона, поддоносъемника;
• выпускает за смену 600 – 1500 изделий (390×190×190 мм).

Автоматизированный вибпропрессорный комплекс Кондор 1-90-ТБ

• • помимо керамзитоблоков, производит теплоблоки, полублоки, шлакоблоки, арбалитовые блоки, а также облицовочные материалы, садовые бордюры, брусчатку, кирпичи;
• • весит 1,57 тонны;
• • имеет габариты – 1,2х1,8х2,8 м;
• • состоит из матрицы-пунсона, вибропресса мощностью 16,5 кВт, бетоносмесителя объемом 90 л, ленточного транспортера, насосной станции, бункера, 5 поддонов, стеллажа, пульта управления;
• • выпускает за смену 750 штук блоков (390х190х190мм), 1800 штук кирпича (250х120х88мм), 50 м2 тротуарной плитки.

Видео: вибропресс Кондор 1-90-ТБ

Автоматизированный вибпропрессорный комплекс Рифей-Удар

• рассчитан на изготовление стеновых блоков, бордюрных камней, тротуарных плит;
• способен работать не только под навесом, но и под открытым небом;
• весит 4,4 т;
• имеет габариты: 6400х4900х2600 мм;
• состоит из вибропресса мощностью 21,6 кВт, смесителя, дозатора, модуля подачи поддонов, загрузчика смеси, электрошкафа, маслостанции;
• производит в час 250 стеновых блоков (390х190х190 мм), 350 штук полублоков (390х120х188 мм), 500 штук бордюров (780х150х300 мм), 200 штук бордюров (780х80х200 мм), 625 штук тротуарной плитки (100х200х70 мм).

Какие существуют особенности производства шлакоблока?

При производстве шлакоблоков особое внимание следует уделить сушке. Так, например, какая-либо вмятина или неровность испортят строительный материал

Ещё одним требованием к качеству материала является геометрия. Большое количество неровностей и изъянов – предпосылка к увеличенным расходам на отделку возведенных стен. Поэтому, чтобы изделие получилось ровным, следует наполнять форму или виброформу до краёв. Не скупитесь насыпать раствор с горкой, ведь вибрация утрясёт вашу смесь.

Пример наполнения формы

Для лучшей пластичности при замесе раствора не забывайте засыпать пластификатор в расчёте 5 г на один блок. Это избавит изделие от возможных трещин, повысит прочность и морозостойкость. Для постройки небольшой бани замешивать раствор можно вручную, но ускорить процесс поможет бетономешалка. Вам достаточно купить или одолжить на время небольшой агрегат, ёмкостью 02-0,5 куб. м.

Видео – Самодельная бетономешалка

Перед приготовлением смеси за 5-6 часов до этого увлажняют шлак. Это позволит лучше связать крупинки цемента и фракции наполнителя. Следует заметить, если вы заполняете деревянные или металлические формы без возможности подведения виброутряски, смесь должна быть жидковатой.

Какой лучше использовать станок для блоков

Перед застройщиками, которые решили самостоятельно изготавливать шлакобетонные блоки для возведения стен, возникает вопрос выбора оборудования. Не всегда имеется возможность арендовать станок для производства строительных блоков, особенно в небольших населенных пунктах. Многие принимают решение изготовить оборудование своими силами. В зависимости от финансовых возможностей, можно остановиться на следующих вариантах:

• простейшей конструкции, позволяющей в домашних условиях изготавливать стеновые блоки при минимальных затратах;
• модернизированном варианте агрегата, укомплектованном устройством уплотнения и дополнительными механизмами.

Сложно дать однозначный ответ, какой станок для производства блоков предпочтительнее применять. Все зависит от количества блоков, которые необходимо изготовить и возможностей финансирования. Остановимся на особенностях каждого агрегата.

Станок для блоков упрощенной конструкции

Для изготовления шлакоблоков своими силами в уменьшенном количестве необязательно изготавливать механизированный агрегат, использовать вибратор, а также дополнительные механизмы. Процесс изготовления по упрощенной технологии может осуществляться в специальных формах.

Станок для блоков упрощенной конструкции

Порядок действий:

• Соберите формы и обмажьте их внутреннюю поверхность отработанным маслом.
• Залейте в разборные формы шлакоблочную смесь.
• Оставьте на 3–4 часа до застывания раствора.
• Разберите емкости и аккуратно извлеките блоки.
• Обеспечьте возможность высыхания в закрытом помещении.

При необходимости изготовления полой продукции, для формирования полостей целесообразно использовать обычные бутылки от напитков. Упрощенный станок для производства блоков, представляющий собой емкость необходимого размера из древесины или стали, можно изготовить при минимальном объеме затрат.

Модернизированный станок для производства строительных блоков

При увеличенной потребности в шлакоблоках для строительства большого здания можно изготовить более сложный станок для производства блоков, укомплектованный специальными устройствами:

• вибрационным механизмом. В качестве вибродвигателя применяется электрический мотор, на приводном валу которому расположен эксцентрик. Мощность привода зависит от размера формы, массы шлакобетонного раствора и составляет 0,5–1,5 кВт. Под воздействием вибрации происходит уплотнение шлакобетонного массива, равномерное распределение материала по всему пространству формы, а также удаление воздушных включений. В результате уплотнения повышается удельный вес и прочность шлакоблочной продукции;
• подъемным приспособлением. Оно предназначено для ускоренного извлечения готовой продукции из формовочных емкостей. Существует множество конструктивных решений, позволяющих ускорить и облегчить выемку блоков. В наиболее простом варианте достаточно приварить рукоятки произвольной формы к формовочной емкости, потянув за которые можно извлечь затвердевший блок. Используя готовые чертежи, можно самостоятельно собрать рычажный механизм из подручных материалов.

Модернизированный станок для производства строительных блоков Применяемая в этом агрегате форма должна соответствовать размерам шлакоблока, который планируется изготовить. В большинстве случаев изготавливаются изделия стандартных габаритов – 0,4х0,2х0,2 м. Формовочная емкость должна иметь увеличенную на 4м5 см высоту, чтобы заформованный блок после уплотнения имел требуемые размеры. Для имитации полостей к днищу емкости можно приварить обрезки труб необходимого диаметра.

Изготовляем простой и недорогой шлакоблочный станок

Как мы уже говорили, существуют более практичные и дорогостоящие установки, где отдельно есть вибростол, форма для засыпки и пресс, который приводится в действие, но наша задача создать эффективный шлакоблочный станок домашнего использования с минимальными затратами. У нас будет форма, которая играет роль и вибростанка, и формы, и пресса одновременно. Рассмотрим, как правильно ее сделать.

ШАГ 1: проектирование и подготовка материалов. Для начала нам надо определить размеры станка шлакоблока. Это сделать проще простого. У нас есть габариты одного шлакоблока: 390х190х190 мм, от них мы и будем отталкиваться. Нам необходимо вырезать из металла 0,2 мм толщиной следующие прямоугольники: 390х190 мм (три штуки), 190х190 мм (два штуки). Можно на 5 мм взять везде с запасом, чтобы кирпичики заливались с запасом.

ШАГ 2: свариваем все вместе. Теперь надо собрать наш станок для изготовления шлакоблоков, но сваривать надо все наружным швом! Это делается для того, чтобы блок получался идеально ровный с нормальными краями, а не заглаженными или деформированными. Поскольку металл толстый, можно использовать любой сварочный аппарат – такой шов положить будет очень просто даже без навыков строителя, причем сильно большая точность нам здесь не надо.

ШАГ 3: делаем «начинку».  Чтобы сделать правильный станок для шлакоблока своими руками, необходимо поместить в него трубы. Берем трубу диаметром 90 мм, нарезам ее тремя кусками по 190 мм (высота шлакоблока), свариваем их параллельно между собой и опускаем в форму. Конечно же, верх трубы необходимо заварить (вырезать круги диаметром 90 мм или купить готовые).

ШАГ 4: делаем сборник. Это специальный фартук, который наваривается вокруг формы, чтобы удобнее было засыпать строительные материалы, можно сделать его в форме лейки. Сварить металлические пластины под углом. Можно сделать своими руками самодельный станок для шлакоблока вообще без фартука, но будет неудобно работать, к тому же, стоимость такого апгрейда техники невысокая.

ШАГ 5: делаем пресс. Собственно, все, что нам необходимо – оказать давление на полусухую смесь. Для этого не надо много денег, изготовление станка для производства шлакоблоков своими руками может быть дешевым. Берем пластину из металла 0,2 – 0,3 мм с размерами 385 х 185 мм (да, чуть меньше нашей формы), потом смазываем верх труб маслом, прикладываем пластину и делаем отпечаток. Теперь вам необходимо вырезать как можно ровнее отверстия в пластике под трубы, можно использовать резак или отдать эту работу специалисту. После этой работы надо просто приварить две ручки сверху пластины, чтобы ее удобно было поднимать.

ШАГ 6: делаем выброустановку. Можно было бы рассказать вам о сложной системе подрамника и эксцентриках на осях, которые приводятся в действие ремнем от двигателя, но народные умельцы нашли способ проще. Надо приварить крепления для двигателя мощностью 0,5 кВт прямо к форме, привинтить его туда и повесить на вал гайку с эксцентриком или хомут типа «щечки». Двигатель наберет обороты и создаст большую вибрацию каркаса – то, что нам и надо.

ШАГ 7: ставим форму на ноги. Чтобы сделать передвижной станок для производства шлакоблоков своими руками необходимо поставить эту заготовку на колеса сразу. Варим рамку с размерами 40х30 мм, привариваем колеса со старой тачки. Все готово. Но этого можно и не делать, поскольку шлакоблоки делаются не очень быстро, материал можно просто складировать рядом или относить.

Собственно, теперь вы построили станок для изготовления шлакоблоков своими руками, можно поздравить вас с экономией десятков тысяч рублей и переходить к изготовлению блоков. Такое оборудование прослужит очень долго, оно почти вечное и состоит из ударопрочных деталей, надежно сваренных между собой.

Инструкция по изготовлению

В сети можно найти много разных инструкций по изготовлению реечных домкратов: есть как простые объяснения, где всё показывают «на пальцах», так и подробные разборы с чертежами и размерами.

Такой же широкий выбор предлагается и в плане исполнения. Здесь можно найти и механические домкраты, и электронные, и трёхступенчатые и, вообще, какие угодно. Разобрать их все мы, разумеется, не сможем.

Но всё же попробуем создать самый простой самодельный домкрат с рычажным механизмом. Выглядит этот процесс следующим образом:

для начала берутся кусок швеллера шириной в 60 миллиметров и профильная труба;
на швеллере по бокам размечаются, а затем и проделываются 2 отверстия, ширина которых должна быть на пару миллиметров больше, чем ширина профильной трубы;
затем берём трубу (например, водопроводную) и отрезаем от неё кусок чуть длиннее, чем ширина швеллера;
привариваем трубу к швеллеру примерно посередине (это не так важно);

• теперь берём стальную полосу и размечаем её так, чтобы получилось 3 отрезка – 2 по краям около 200 миллиметров, а между ними один шириной в 65-70 миллиметров;
• слегка надрезаем отмеченные места болгаркой, а затем сгибаем на 90 градусов по линии надреза и провариваем линию сгиба – в результате получится бука «П»;
• на концах получившейся детали делаем 2 отверстия диаметром чуть больше, чем обрезок трубы;
• берём ось диаметром чуть меньше, чем отверстие в трубе, и длиной в 65-70 миллиметров, соединяем все 3 детали и привариваем;
• делаем 2 отверстия диаметром в 12 миллиметров по бокам швеллера, берём пруток с соответствующим диаметром, вставляем и привариваем;

• делаем 2 фиксатора – небольшие прямоугольники с отверстиями под профильную трубу;
• берём 4 гайки и привариваем 2 из них к фиксатору, а 2 изнутри к швеллеру, засовываем фиксатор внутрь конструкции, и соединяем гайки пружинами;
• во втором фиксаторе делаем овальное отверстие;
• изготавливаем упор для фиксатора и привариваем его к швеллеру снизу, а сверху привариваем болт с той же стороны, где приваривали гайки;
• надеваем на болт пружину, соединяем все детали, и закрепляем второй фиксатор при помощи гайки;
• остаётся только приварить рычаг и опорную площадку – домкрат готов.

Инструкция может казаться немного трудной, однако на практике всё выходит намного проще. Перед тем как приступать к работе, лучше всего пару раз перечитать её, продумать в голове всю процедуру от начала до конца и уточнить непонятные моменты.

Получившееся в итоге приспособление вполне сможет удовлетворить нужды рядового потребителя и поднимет вверх любой легковой автомобиль.

О том, как сделать реечный домкрат своими руками, смотрите в следующем видео.

Вибростанок для производства блоков своими руками

Все производственные операции достаточно просты, но требуют определенных слесарных навыков. Для большинства типов станков, вам понадобятся:

• листовая сталь толщиной не менее 3 мм, для виброформы используйте не менее 5 мм;
• металлические уголки и трубы различных диаметров;
• болты с гайками;
• кнопки включения вибратора и провода;
• грунтовка и краска.

Для сборки формы нужно использовать свежий металл, без следов ржавчины. Иначе при распалубке шлакоблок в форме будет разрушаться. Для самой конструкции новый металл не принципиален. Можно даже не красить.

Сколько чего понадобится конкретно, вы поймете после разбора чертежей

Тут мы дадим общий принцип изготовления, последовательность действий и обратим внимание на некоторые нюансы. Возьмем за пример станок на два блока с формовкой блоков на полу

Первым делом изготавливаете форму, разделенную на две равные части по размерам шлакоблока, который вы собираетесь производить. Берите за основу стандартные размеры блока 390×190×188 мм (длина×ширина×высота)

Обратите внимание, что сварные швы обязательно должны быть снаружи формы

Далее из отрезков труб, равных высоте формы, изготавливаете вставки для формирования пустот. Не забудьте приварить по торцам труб круги соответствующего диаметра. В камнях промышленного производства их три, соответственно вам понадобится 6 штук. Соединяете их между собой по три штуки с равным промежутком стальной полосой толщиной 5 мм. Делаете прорези на торцах формы, вставляете в них полосу со вставками, фиксируете. Форма готова. Не забудьте о необходимости изготовить крышку, которой вы будете придавливать смесь. Если вы не хотите делать сквозной блок, делайте высоту пустотообразователей меньше на 1 см.

Из труб делаете прямоугольную станину. Привариваете к ней две трубы вертикально. Они будут исполнять роль направляющих для движения формы. Надеваете на них бегунки (небольшие отрезки труб большего диаметра). Привариваете к бегункам вашу готовую форму. К вертикальным стойкам крепите через болтовое соединение рычаг-ручку в виде рамы. Не забудьте: чем больше будет рычаг, тем легче будет вам поднимать форму. Соединяете ручку с бегунками. Соединение может быть свободным болтовым или тросовым, по вашему усмотрению.

Вибратор для формы можно использовать заводской, либо собрать самому. На вал электродвигателя надеваете эксцентрик, который возможно подобрать лишь экспериментальным путем. Вибрация должна быть такой силы, чтобы обеспечить достаточный уровень прессовки, не приводить к высыпанию состава из формы. В качестве эксцентрика используйте обычную металлическую пластину, в которой сверлите отверстия для придания ей большей разбалансированности.

Не расстраивайтесь, если у вас не получится с первого раза. Помните, что это не отработанная и не стандартная технология, каждый мастер привносит что-то свое. Если у вас не будет получаться достойный результат по чертежам – придумайте свое решение. Конструкции можно изменять и совершенствовать, как вы того пожелаете.

Как сделать вибростанок для производства блоков своими руками?

Вы долго мечтали о собственном жилье, и когда у вас появилась возможность ведения строительства, начинаете осознавать, что первоначальную смету придется постоянно корректировать, причем исключительно в сторону удорожания. Если возведением загородного дома, дачи или гаража вы занимаетесь самостоятельно, существенную часть расходов составит стоимость стройматериалов. В свою очередь, примерно 30-40% этой части сметы придется потратить на приобретение стеновых материалов.

Расчетливые и экономные хозяева решают проблему экономии средств, производя часть стройматериалов самостоятельно: изготовление шлакоблоков своими силами позволяет достичь экономии порядка 20-50%, но для этого потребуется либо собрать вибростанок для изготовления блоков, либо потратиться на приобретение заводской установки. Покупка нового агрегата даже из бюджетной категории при относительно небольших масштабах строительных работ вряд ли оправдана. Но такой вариант возможен, если после окончания строительства продолжить эксплуатировать станок с целью продажи строительных блоков. По крайней мере, пока оборудование полностью не окупится. Приобретение б/у вибропресса не потребует значительных вложений. Но самодельный станок обойдется вам на порядок дешевле (с учетом требуемых для изготовления агрегата материалов и оборудования).

Тщательные расчеты помогут определить, какой из имеющихся вариантов экономически целесообразнее.

В первую очередь следует определиться, какой именно нужен станок

Технология производства тротуарной плитки вибропрессованием

Чтобы получить качественное изделие, применяют полусухой рабочий раствор. Для гарантии соблюдения рецептуры на производстве используют полную автоматизацию процесса, предусматривающую монтаж технологической линии. В быту необходимо использовать несколько рекомендаций, позволяющих добиться на выходе хоть и не стопроцентно идеальной, но приближенной к этому показателю плитки.

Приготовление бетона

Рисунок 2. Готовая плитка Чтобы изготовить раствор, подходящий для заливки в матрицу вибропресса, делающего тротуарную плитку, необходимо дополнительное оборудование — бетоносмеситель. В матрицу, размещенную на столе, подают уже готовую смесь. После опускания пуансона она сжимается в форме, затем на бетон действует вибрация, создаваемая одновременно столом и пуансоном.

Состав смеси включает следующие ингредиенты:

• Вяжущий компонент: цемент. Лучше использовать М500, чтобы материал был более прочным и схватывался быстрее.
• Наполнители: щебень (фракция 5–10) и крупнозернистый песок (фракция не меньше 2,5).
• Добавки: пластификаторы, а также краситель раствора.
• Вода.

Требования к бетонному составу для изготовления брусчатки вибропрессованием

Используя вибропресс для производства тротуарной плитки, необходимо учитывать повышенные требования, касающиеся бетонного состава. Технология предполагает наличие только жестких смесей. Невысокое водоцементное соотношение применяют при выпуске изделий, отличающихся повышенной морозостойкостью, а также низким свойством поглощения влаги. Также такие материалы обеспечивают сохранение правильной формы и гарантируют точность геометрических параметров.

Жесткость примененного бетона определяют, контролируя осадку его конуса. Это наиболее действенный и простой метод, позволяющий получить достаточное представление, насколько подвижной получилась бетонная смесь. Проводят такое испытание, применяя усеченный металлический конус.

Емкость заполняют раствором за три приема, выполняя ее уплотнение металлическим стержнем. Затем оборудование переворачивают, фиксируют на выверено ровной плоскости и снимают конус. Когда прекращается усадка раствора, измеряют разницу его первоначальной и конечной высоты. Если она не превышает показателя в 50 мм — смесь малоподвижная.

Именно такой раствор подходит для изготовления качественной тротуарной плитки, поскольку процесс ее формования из малоподвижных смесей нуждается в воздействии вибрации и непосредственного давления, чтобы устранить гарантированно все пустоты. Их отсутствие обеспечивает монолитность, а значит, прочность готового изделия. Малейшее нарушение соотношения воды способно существенно снизить итоговую прочность плитки.

Формование

Рисунок 3. Формировка бетона Процедура формования тротуарной плитки происходит так:

• сначала на станину вибропресса кладут деревянный поддон с помещенной на нем специальной металлической матрицей, задающей внешний вид, а также габариты будущего изделия;
• затем внутрь матрицы заливают готовую бетонную смесь;
• чтобы она целиком заполнила форму, на короткое время запускают вибрацию;
• изделие набирает форму и требуемые параметры при воздействии вибрации, а также давления пуансона, опускаемого в матрицу для создания необходимого давления;
• после завершения формования продукта матрица одновременно с пуансоном поднимается, оставляя на деревянном поддоне готовое изделие, которое вместе с ним перемещают на сушку в приспособленное место.

Сушка

Мероприятие, связанное с сушкой и завершающим затвердеванием плитки происходит в естественной среде либо внутри пропарочной камеры, где поддерживается заданный уровень влажности и температуры.

Сушка на воздухе — длительное мероприятие, требующее минимум двух суток. Период процесса зависит только от влажности атмосферы и температуры окружающей среды. Внутри пропарочной камеры процесс длится быстрее — 4–8 часов.

Конструкция самодельного вибростанка

устройство стола-вибратора: 1 — электромотор; 2 — груз для разбалансировки; 3 — шкив

Устройство вибростанка состоит из вибратора и матрицы-шаблона. Шаблонов может быть от одного до десятка, в зависимости от размеров самодельного станка. Матрица может быть любого удобного размера, если объединить несколько форм и установить их на электрический вибратор получается самодельный небольшой станок для изготовления шлакоблоков.

Вариантов чертежей в сети множество.

чертеж форм для шлакоблоков: 1 — матрица в развертке; 2, 3, 4 — поддоны; 5, 6, 7 — нижняя рамка матрицы делается из уголка 25х25; 8 — рейка для крепежа пустотников; 9 — пустотник; 10 — верхняя пробка пустотника; 11 — нижняя пробка пустотника

Матрицу своими руками делается по чертежу из металлического листа толщиной 3 мм. Форма представляет собой короб без дна, чтобы его поднимать предусмотрены ручки. Чтобы нижняя поверхность получилась ровнее и аккуратнее, сушат их на резиновых матах, обработанных любым моющим средством.

Еще один чертеж матрицы, которую несложно изготовить своими руками.

другой вид форм для шлакоблоков

Простая схема, позволяющая своими руками получать шлакоблоки без вибростола. В качестве пустотелов используются обычные стеклянные бутылки. Такую форму заполняют раствором с повышенным количеством влаги. Особенность этого метода в более продолжительном выстаивании раствора в формах — до нескольких часов. После чего форма разбирается и шлакоблоки досушиваются на воздухе.

Самодельные формы собирают из фанеры или листового металла, перед заливкой бетонной смеси изнутри форму обрабатывают техническим маслом.

Существует два варианта самодельных мини-станков:

• с вибростолом;
• в виде формы, к которой прикреплен двигатель со смещенным центром тяжести.

Второй вариант дает возможность изготавливать блоки без переворачивания, за один подход, поэтому он предпочтительнее при больших объемах производства.

схема станка типа «несушка»

Сделанный своими руками мини-станок, работает за счет электромотора, установленного снаружи. Вибрация обеспечивается разновеликими грузами, которые разбалансируют корпус. Чтобы форма снималась легче, пустотники выполнены в форме конусов с разницей диаметров до 3 мм.

Необходимые материалы и инструменты:

• углошлифовальная машина (болгарка);
• сварочный аппарат;
• лист металла толщиной 2,5 — 3 мм;
• уголки 25х25;
• труба для пустотников;
• 2 жесткие пружины;
• асинхронный электродвигатель мощностью 120 — 180 Вт.

Ход работ:

• углошлифовальной машиной выполнить выкройку из металла;
• по сгибам во избежание появления трещин сделать надпилы с внутренней стороны на 1\3 толщины;
• сделать форму, все углы тщательно проверяются, предварительно прихватываются и если все ровно — можно заваривать;
• для амортизатора приварить по нижней части уголок;
• приварить поддон для смеси;
• по верхней и нижней поверхности проварить форму;
• приварить уголки для установки вибратора;
• заузить концы труб для пустотников на 2,5 мм.

Видеоролик о том, как самому сделать станок и использовать его:

Изготавливаем форму для шлакоблока своими руками

Первым делом необходимо приобрести или изготовить самостоятельно формы для шлакоблоков. Именно в них будут изготавливаться шлакоблоки своими руками. Можно сделать одну форму, если предстоит небольшое строительство. Если имеется желание ускорить процесс изготовления шлакоблока в домашних условиях, то можно сделать заготовку, рассчитанную на одновременное изготовление 3–6 блоков. Предварительно составляются чертежи конструкции.

Рассмотрим, как сделать форму своими руками, размеры которой составляют 400х200х200 мм. Для этого понадобятся доски или листы металла толщиной не менее 3 мм. Сама конструкция состоит из дна, к которому крепятся стенки. Высота стенок соответствует предполагаемой высоте параллелепипеда.

Для формирования пустот берутся металлические трубы диаметром порядка 6–9 см. Их предварительно нужно обработать болгаркой так, чтобы получились конусы. Это необходимо для обеспечения легкости извлечения их из застывшего шлакобетона или снятия формы с еще не застывшего блока. Трубы соединяются металлической перемычкой и закрепляются на дне или на боковых стенках формы.

Технология производства шлакоблоков допускает использование деревянных заготовок в форме конусов. Если же идти по совсем простому пути, то для изготовления шлакоблоков применяются наполненные водой бутылки, которые утапливаются в растворе. Правда, в этом случае, после заливки необходимо дождаться застывания раствора в форме.

Форма может быть разъемной. Для этого стенки крепят так, чтобы их можно было легко снять. В этом случае обеспечивается легкое освобождение готового шлакоблока из формы. В длинных стенках формы прорезаются канавки, в которые вставляются короткие поперечные стенки.

В процессе изготовления формы потребуется крышка, которая обеспечит выравнивание поверхности раствора, а также будет являться своеобразным прессом. В крышке нужно проделать отверстия для конусных компонентов, если не предусмотрено их крепление к крышке. Если конусные выступы жестко закреплены на крышке, то крышка выполняет еще и роль пресса. Если читателей интересует, как сделать шлакоблоки полнотелыми, то для этого достаточно убрать из конструкции конусные цилиндры, а крышку сделать монолитной.
