Выбираем вибрирующую рейку для укладки бетонного раствора

Тип питания и характеристики устройств

В продаже вы найдете два главных типа оборудования:

• Бензиновая виброрейка. Оснащена бензиновым двигателем. Отличается высоким уровнем производительности. В процессе работы создает выхлопной газ, потому может применяться только на открытом воздухе. Обычно такие виброрейки длинные и массивные, подойдут для выравнивания поверхности большой площади.
• Электрическая виброрейка. Пригодится для использования внутри помещения. Прибор мобильный, удобный в работе, не шумит и не создает выхлопных газов. Большинство моделей требуют постоянного подключения к сети. Стандартный вариант питается от обычной сети 220 В.

Представленные в продаже устройства различаются по длине правила и ручки, предельной мощности и другим характеристикам.

Установка электромотора

После сборки металлической рамы и ручки, необходимо приступить к установке двигателя, он должен располагаться в центре профиля. За счет такого приема, вибрация будет равномерно расходиться по всему устройству. Для закрепления мотора допускается использовать множество способов и материалов, но по технологии в качестве фиксации рекомендуется применить уголки.

Фиксаторы можно установить непосредственно на электродвигатель, а затем на собранную конструкцию, в окончании применить болты для закрутки к профилю. Во втором случае, уголки монтируются к металлической балке, закрепляются, а двигатель устанавливается на последнем этапе.

Для прочного и надежного закрепления рекомендуется использовать электросварку, а для дополнительной прочности используются болты, которые вкручиваются в ранее изготовленные отверстия при помощи дрели. Если же под рукой нет электрической дрели, то допускается применение шуруповерта, на последний случай можно воспользоваться сварочным аппаратом, чтобы прожечь отверстия в металле.

Методика выполнения виброрейки в домашних условиях

Чтобы сделать виброрейку для укладывания бетона самостоятельно, нужно обзавестись необходимыми деталями.

Для крепления запчастей между собой следует применять сварочный аппарат или другие имеющиеся варианты создания крепежа.

Комплектующие сварочного аппарата

Ручки легко сделать из кусков арматуры либо трубы небольшого диаметра. Процесс сборки выглядит следующим образом:

• Два уголка соединяются со швеллером необходимого размера (он будет играть роль рамы).
• К швеллеру нужно присоединить ручки устройства. Их длина должна быть достаточна для удобной работы.
• Двигатель закрепляется также на швеллере, обычно посредине.

Сделать агрегат для обработки бетонных поверхностей не так уж сложно. Использовать магазинное устройство будет однозначно приятнее, но и самодельный вариант при грамотном исполнении вполне легко справляться с поставленными на него задачами.

Мощность выбранного двигателя должна быть достаточной для создания колебаний высокой частоты

Чтобы получить ровное и уплотненное покрытие, нужно вести рейку неспешно, уделять внимание проблемным местам на бетонной поверхности, периодически прочищать рабочую раму от материала, который будет на нее налипать

Виброрейка самодельная – разновидности специального инструмента

Виброуплотнители классифицируются по следующим признакам:

• конструктивным особенностям;
• сфере использования;
• мощности приводной станции;
• материалу металлоконструкции;
• размерам площадки.

Виброрейка для укладки бетона своими рукамиУстройства также отличаются:

• амплитудой колебаний. Частота вибрационного воздействия зависит от массы эксцентрика и конструкции привода;
• весом. С возрастанием массы устройства увеличивается глубина, которая подвергается трамбованию;
• производительностью. Наиболее эффективны уплотнители, передающие увеличенный уровень вибрации при малой скорости перемещения;
• стоимостью. Продукция известных предприятий-изготовителей и профессиональный инструмент отличаются повышенной ценой.

Работы по вибротрамбованию могут выполняться:

• внутри помещения. Применяется виброрейка электрическая плавающая;
• на открытой стройплощадке. Используется виброрейка плавающая бензиновая.

Генератор колебаний может работать от различных источников:

• электричества. Подключение может осуществляться к бытовой электросети, электрогенератору или аккумулятору. Отличаются бесшумностью, экологической безопасностью, универсальностью и доступной ценой;

  Бензиновая виброрейка

• бензина. Рейки с бензоприводом могут использоваться только на открытой стройплощадке. Особенности – повышенная мощность, экономичность, автономность. Производительность зависит от веса вибрационного инструмента.

Для выполнения задач по виброуплотнению бетона массива применяются следующие виды устройств:

• виброрейка плавающая. Оборудование с плавающей рабочей площадкой – это облегченная конструкция для чистового выравнивания. Устанавливается непосредственно на обрабатываемую поверхность. При длине площадки до пяти метров инструмент уплотняет массив на глубину до 20 см. Особенности рейки плавающего типа – небольшая масса и простота обслуживания;
• телескопическая виброрейка для бетона. Это устройство, движение которого осуществляется только по специальным направляющим. Имеет рабочую площадку длиной более 6 метров. Конструкция позволяет увеличивать длину рабочей части для повышения производительности вибрационного уплотнения. Колебания низкой частоты проникают в массив на глубину 0,3 м;
• секционная виброрейка. Она состоит из отдельных элементов, конструкция которых позволяет наращивать длину рабочей поверхности до 30 см, что увеличивает площадь, обрабатываемую за один прием. Повышенная масса металлоконструкции обеспечивает увеличенную глубину виброуплотнения. Универсальное оборудование используется для масштабных строительных работ;
• алюминиевая виброрейка. Для укладки бетона своими руками такой инструмент незаменим, благодаря небольшому весу алюминиевой рамы. Устройство, изготовленное из легкого профиля, может переносить на стройплощадке один рабочий. Алюминиевый виброинструмент может легко скользить по направляющим, а также самостоятельно «плавать» по бетону.

Применение модульной виброрейки Atlas Copco BT90

Как выбрать виброрейку

При выборе виброрейки для стяжки необходимо учесть специфику работы на объекте. Это поможет остановиться на приводе, который обеспечит нужную производительность и комфорт во время работы. Учитывается мощность и частота вибраций – эти характеристики влияют на скорость, эффективность укладки. Только в этом случае можно подобрать инструмент, способный справиться с поставленными задачами.

Вид виброрейки

Выпускают однореечные и двухреечные модели, плавающие и секционные виброуплотнители. Инструмент с одним лезвием самый простой в работе, наличие второго профиля позволяет эффективно выравнивать поверхность. Плавающие модели предназначены для работы с залитым раствором – для выравнивания инструмент ведут на себя. Такое оборудование комплектуется стационарным или сменным лезвием, длиной до 5 метров. Секционная виброрейка для бетона предназначена для промышленных работ на объектах большой площади. Рабочий элемент – сборный, состоит из секций, длиной 1,5-2 метра. Общая длина основания у этого вида оборудования может достигать 25 метров.

Привод

Работает вибрационный узел с электрическим или бензиновым приводом. Установленные агрегаты обладают компактными размерами, надёжно защищены от брызг раствора, рассчитаны на интенсивную работу. Электродвигатель работает от однофазной или трёхфазной электросети. Мотор не выделяет вредных выбросов, что позволяет работать в закрытых помещениях. Преимуществом электрического привода является отсутствие специальных платформ для установки: электродвигатель можно установить непосредственно на профиле.

Бензиновый привод обеспечивает максимальный уровень автономности. При выравнивании поверхности у него есть явное преимущество: нет необходимости следить за кабелем, который может испортить результаты работы. Недостаток двигателя внутреннего сгорания во вредных выбросах, которые не позволяют использовать технику в закрытых помещениях. Другой минус – повышенный уровень шума.

Мощность

Этот показатель влияет на глубину трамбовки, производительность оборудования. Обратная сторона эффективности – повышенный расход топлива или электрической энергии. Для уплотнения стяжки достаточно от 1 до 5 кВт мощности. Чем выше характеристики – тем тяжелее виброуплотнитель: это нужно учитывать, если работать приходится в одиночку. Для секционной модели лучше выбрать более мощный двигатель, особенно при необходимости сделать длину планки более 10-15 метров.

Частота вибраций

Производители предлагают технику, оснащённую виброузлами с частотой от 2500 до 9000 движений в минуту. Чем выше эта характеристика, тем ниже производительность и лучше качество уплотнения. Стяжка, обработанная с помощью высокочастотного уплотнителя, за сутки набирает прочность, которая характерна для недельного раствора. Небольшая частота колебаний позволяет увеличить скорость движения и темпы отделки.

Вибрация бетонной смеси как способ обеспечить однородность и плотность

Вибрация бетонной смеси (уплотнение) позволяет обеспечить плотность и однородность состава

Это очень важно, так как приготовленная и транспортируемая смесь рыхлая – заполнитель в ней рассредоточен неоднородно, и в структуре также присутствуют свободные пузырьки воздуха

Как происходит вибрация

Вибрирование бетона – это востребованная операция при монолитной кладке. Она подразумевает разжижение смеси из-за колебаний частиц заполнителя внутри. Бетон, обладающий хорошей подвижностью после вибрирования, легко заполняет все углы опалубки и участки между стержнями армирования.

Колебания смеси обеспечиваются разными типами вибраторов:

• Внутренние погружаются в бетон и передают колебания корпусом;
• Поверхностные – устанавливаются сверху на бетон и вибрация передается посредством рабочей площадки;
• Наружные – закрепляются на опалубке.

Каждая из конструкций обладает своей зоной эффективности – поверхностные вибраторы могут прорабатывать смесь на 300 мм, внутренние – до 600, а наружные – до 400 мм.

Технические нюансы

Вибрация бетона может использоваться для уплотнения смесей с подвижностью в пределах 60-80 мм. Если вибрировать более подвижные составы, то они расслоятся.

Очень важно правильно выбрать время вибрации бетона – поверхностные вибраторы могут работать до 1 минуты, глубинные – около 30 сек, а наружные

– от 1 до 1,5 минут. Существуют определенные признаки, по которым можно визуально установить время окончания процесса. Так, вибрирование должно быть прекращено, если смесь перестала оседать, приобрела однородный вид. Останавливается оно и в том случае, если поверхность стала горизонтальной или же на бетоне появилось цементное молочко.

Процесс вибрации смеси требует перестановки оборудования по всей подготовленной поверхности. Если в работе используется внутренний вибратор, то его переставляют на расстояние, равное 1,5 радиусам действия от предыдущей точки. При послойной проработке инструмент погружают в нижележащий слой на 50-80 мм, чтобы имеющийся стык между слоями полностью прорабатывался – благодаря этому обеспечивается монолитность бетонной конструкции. Если же используется поверхностный вибратор, то его переставляют так, чтобы рабочая поверхность перекрывала 100 мм только что проработанного смежного участка.

Как правильно выбрать устройство?

Устройство телескопического типа подойдет мастеру, которому предстоит заливка небольшого фрагмента пола.

Первое, на что стоит обращать внимание при выборе — на площадь и глубину вибрации. Для незначительных территорий вполне достаточно плавающего подвида или телескопического.
Возможность подключения к электросети

Стоит учитывать, что если помещение, в котором проводят вибрирование, замкнутое, тогда использование бензинового инструмента не допускается в целях безопасности.
Учитывать показатели плотности бетона при трамбовании, чтобы устройство не тонуло в слоях.
Количество рабочих. Если виброрейка легкая и не объемная, тогда с ней справится 1 строитель, но если инструмент довольно объемный, необходима бригада из пары человек.
Стандартные профили для реек от 1,5 до 2 м. Если площадь работы большая, то лучше выбрать другой инструмент.
Массу рабочей балки. От этого будет зависеть глубина уплотнения раствора. Чем больше его плотность, тем большим весом должна обладать балка.
Количество колебаний. При частых импульсах более мощное вытеснение пузырьков.
Материал изготовления (сталь или алюминий) и цена. Рейки, выполненные из стали, намного дешевле.

Виды виброреек

Что касается стальной, более прочной рамы, то она чаще всего, организует движение именно бетона. Важным моментом является и то, что размерные характеристики, куда входит еще и длина этой самой рейки, начинается с 60 сантиметров и возможно такое, что максимальная ее длина составит 11 метров. Как оговаривалось ранее, представленный материал бывает нескольких вариаций:

• электрические,
• а также бензиновые.

Что касается электрических, то они обладают очень большой мощностью. Правда из-за того, что происходит выброс в атмосферу достаточно вредные вещества и элементы, его могут применять, исключительно, на открытом воздухе. А вот вторая вариация просто незаменима в области работ строительного характера, причем, во внутренней области помещения.

Более того, их используют для того, чтобы осуществлять процесс сглаживания разнообразной площади. Кстати, купить устройство такой вариации возможно в абсолютно любом магазине строительного направления.

Здесь есть свои отрицательные моменты. Стоимостная характеристика, отнюдь, не дешевая. Также, нет никакой гарантии, что оно прослужит вам очень долгую службу. Именно поэтому, исходя из всего этого, можно сделать один очень существенный вывод. Довольно дешевле и более практичнее будет соорудить виброрейку собственными руками.

Итак, в чем же все-таки заключается сама суть изготовления виброрейки для того, чтобы изготовить бетон самостоятельно и при этом, не прибегая к помощи специалистов? Этот материал применяют не только для того, чтобы осуществить процесс утрамбовки раствора, а также еще и выгнать из самой толщи сами пузырьки, которые в свою очередь очень плохо воздействуют на подобные качества материи, как износоустойчивость и, конечно же, долговечность.

Лучшие бензиновые виброрейки

Бензиновые модели комплектуются двигателями внутреннего сгорания. Этот тип привода отличается высокой мощностью, обеспечивает оборудованию высокую автономность. Инструмент применяют при выполнении дорожных работ, строительстве крупных объектов коммерческой недвижимости. В закрытых помещениях технику не используют из-за выбросов продуктов сгорания.

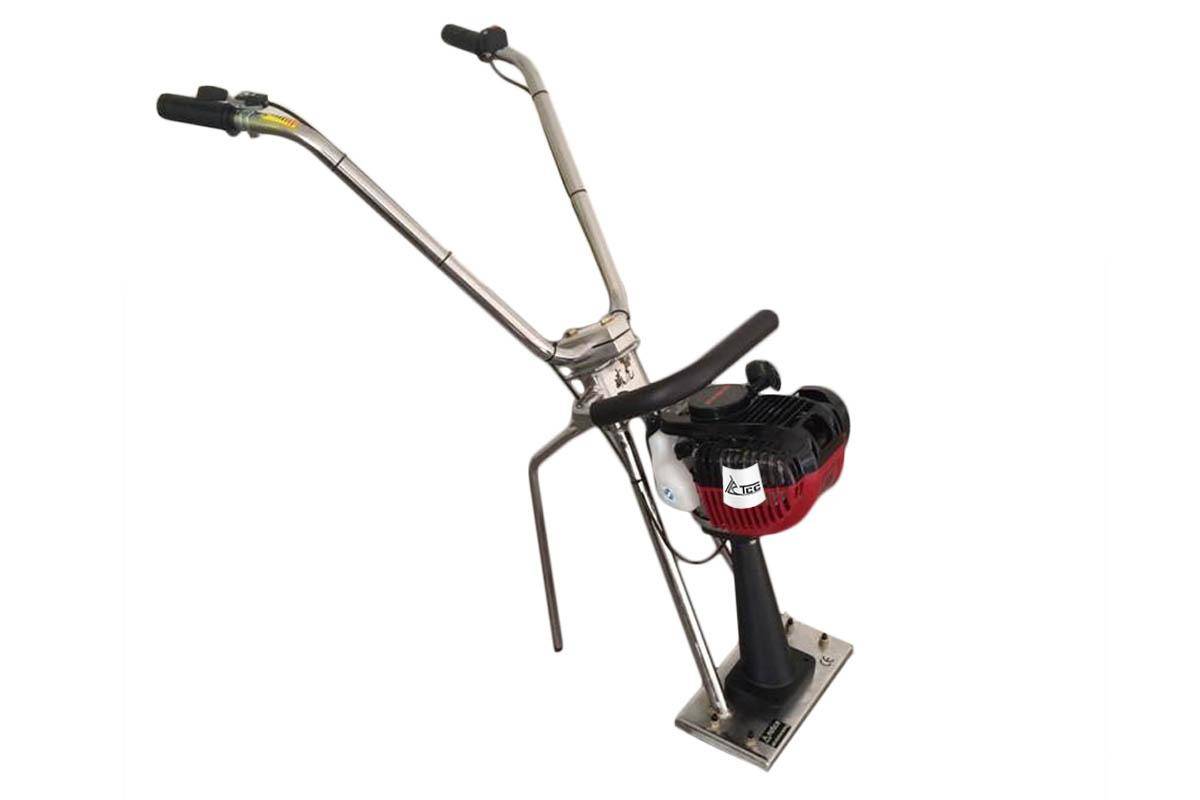

Тсс Tss-vth-1,2 (203254)

Модель разработана российской компанией, укомплектована двигателем японской корпорации Honda. Это четырёхтактный агрегат, который не нужно заправлять специально подготовленной смесью бензина и масла. Рукоятка велосипедного типа с системой управления двигателем не закрывает обзор, позволяя контролировать ход уплотнения.

Платформа для монтажа рейки изготовлена из алюминия, устойчивого к коррозии. Прибор предназначен для установки профиля от 1,2 до 6 метров. Подходит для уплотнения бетонных растворов, которые содержат до 20% воды. Высокая частота вибрации позволяет равномерно распределить смесь и снизить количество формирующихся пор. Особенностью модели является стабильное уплотнение по всей рабочей длине, что увеличивает производительность в 4 раза.

Достоинства:

• Надёжный ручной стартер;
• Эффективная антивибрационная система;
• Хорошая управляемость;
• Низкий расход топлива.

Недостатки:

Не обнаружены.

Особенностью мотора является эффективная система воздушного охлаждения. Отверстия для отвода тепла расположены по всей поверхности бензинового двигателя. Это позволяет своевременно охлаждать силовую установку и использовать технику на протяжении всего рабочего дня.

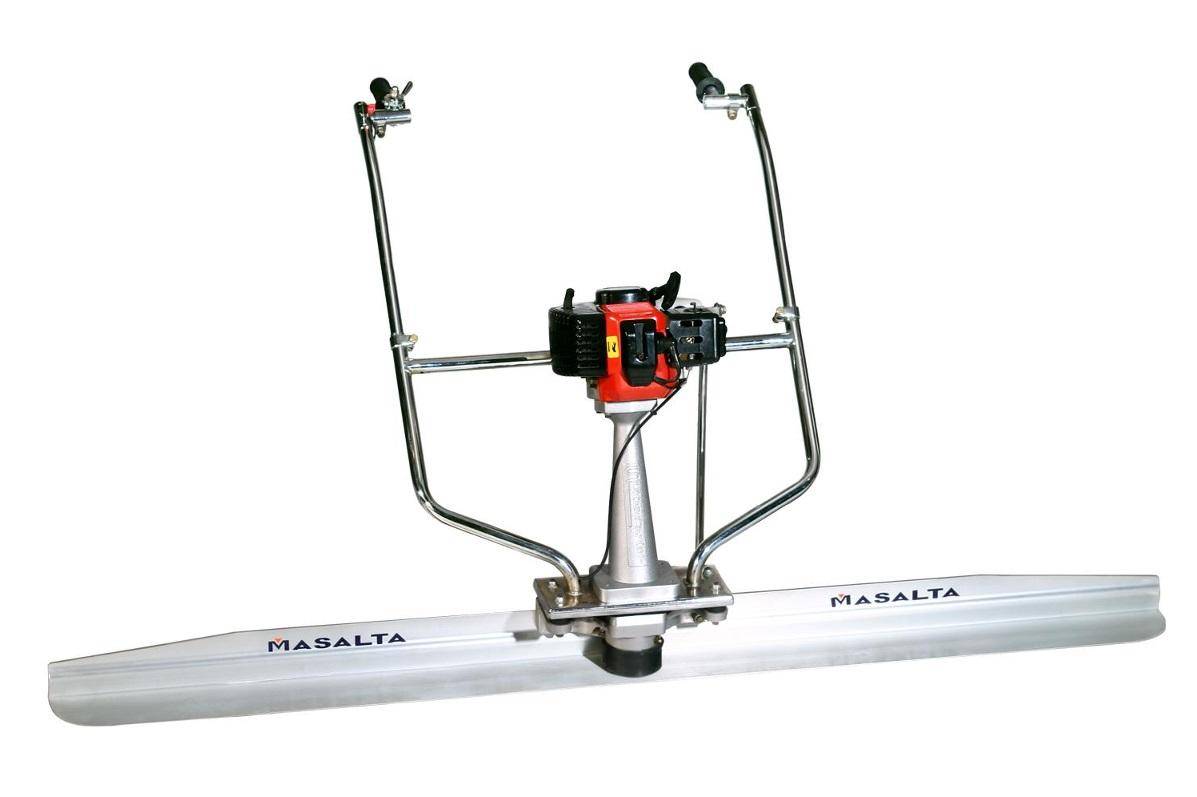

Masalta mcd-4

Разработка китайской компании, которая выпускает спецтехнику с 1996 года. Комплектуется компактным двигателем Honda, что позволило приподнять силовой агрегат вверх и максимально защитить от попадания раствора. Мотор экономичен, неприхотлив, не требует сложного обслуживания. Основание цельнолитое, массивное и прочное, надёжно соединено с двигателем.

Модель предназначена для установки алюминиевого профиля, длина которого варьируется от 1,2 до 4,9 метров. На замену лезвия у оператора уйдёт не более 2 минут. Плавающая виброрейка для бетона равномерно распределяет нагрузку по всей длине рабочего элемента. Широко разведённые рукоятки обеспечивают хороший обзор обрабатываемого участка. Для снижения вибрации установлены прокладки из толстой резины.

Достоинства:

• Регулировка рукояток по вертикали и горизонтали;
• Гладкая поверхность после обработки;
• Лезвия имеют закруглённые края;
• Профиль из закалённого алюминия.

Недостатки:

Отсутствие реверса.

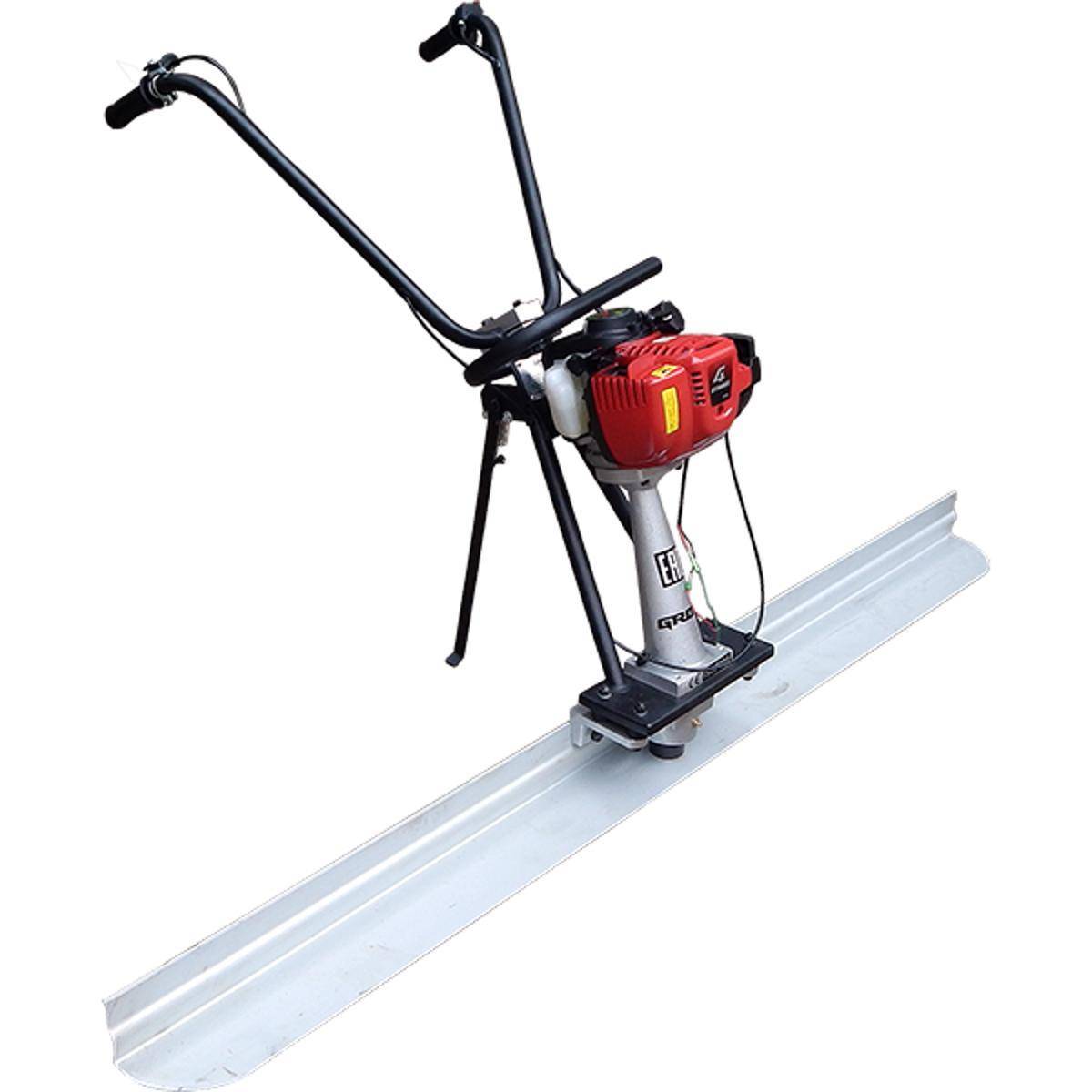

Grost 110269

Российский бренд с локализацией производства в Китае предлагает плавающую модель для стяжки, бетонных растворов. Техника укомплектована 4х-тактным двигателем, который работает на бензине марки АИ-92. Управление вынесено на рукоятки, что обеспечивает хорошую координацию действий. Резиновые амортизаторы снижают уровень вибрации для комфорта оператора, а накладки на ручки обеспечивают прочный хват.

Уплотняющий элемент – сменные рейки, длиной от 1,8 до 4,9 м. Надёжное болтовое соединение препятствует формированию люфта, что увеличивает продолжительность службы. Замена основания виброузла не требует специального инструмента и не отнимает много времени. Форма подножки упрощает транспортировку и хранение.

Достоинства:

• Вместительный бак на 2 л топлива;
• Экономичный мотор;
• Простое обслуживание;
• Низкая цена;
• Лезвия с закруглёнными концами.

Недостатки:

Высокий уровень шума.

Husqvarna (Atlas Copco) BV 30

Техника шведской компании предназначена для обработки свежеуложенного бетона. Реечный виброуплотнитель укомплектован двигателем японской корпорации Honda, который отличается неприхотливостью, низким расходом горючего. На валу мотора установлена центробежная муфта, это позволяет работать на холостом ходу.

Регулировка частоты вибрации бесступенчатая, это делает гаджет эффективным для бетона любой марки. Подшипники виброузла укомплектованы надёжными уплотнителями, которые защищают от брызг раствора. Подпорка имеет удобную конструкцию для перевозки, а регулируемые рукоятки позволяют настроить высоту с учётом роста оператора. Можно устанавливать сменные алюминиевые ламели от 1,8 до 4,2 метра.

Достоинства:

• Профиль V-образной формы обеспечивает хорошую жёсткость;
• Эффективные амортизаторы снижают вибрацию;
• Толщина обрабатываемого бетона 150 мм;
• Небольшой вес;
• Рекомендуется для интенсивного использования.

Недостатки:

Завышенная цена.

Лучшие бетономешалки

Методика выполнения виброрейки в домашних условиях

Чтобы сделать виброрейку для укладывания бетона самостоятельно, нужно обзавестись необходимыми деталями.

Для крепления запчастей между собой следует применять сварочный аппарат или другие имеющиеся варианты создания крепежа.

Ручки легко сделать из кусков арматуры либо трубы небольшого диаметра. Процесс сборки выглядит следующим образом:

• Два уголка соединяются со швеллером необходимого размера (он будет играть роль рамы).
• К швеллеру нужно присоединить ручки устройства. Их длина должна быть достаточна для удобной работы.
• Двигатель закрепляется также на швеллере, обычно посредине.

Сделать агрегат для обработки бетонных поверхностей не так уж сложно. Использовать магазинное устройство будет однозначно приятнее, но и самодельный вариант при грамотном исполнении вполне легко справляться с поставленными на него задачами.

Мощность выбранного двигателя должна быть достаточной для создания колебаний высокой частоты

Чтобы получить ровное и уплотненное покрытие, нужно вести рейку неспешно, уделять внимание проблемным местам на бетонной поверхности, периодически прочищать рабочую раму от материала, который будет на нее налипать

Видео по теме: Виброрейка для укладки бетона

Особенности эксплуатации виброреек

Виброрейки просты в применении, но работа с ними имеет свои особенности.

Правила работы с реечными виброуплотнителями:

Перед запуском проверяется исправность оборудования.Для защиты от вероятного поражения током надевают резиновые сапоги и рукавицы.
Плавающая виброрейка должна скользить по поверхности раствора. Более тяжелое оборудование, которое работает по направляющим, монтируется до подачи бетонной смеси и должно находиться несколько ниже ее уровня.
Направляющие для виброрейки выставляют строго горизонтально по нулевой отметке, которая отвечает окончательному уровню готового напольного покрытия.
После подачи раствора запускают виброустановку и с помощью тросов протягивают ее по направляющим. Области проседания смеси ниже заданного уровня заполняют небольшими порциями раствора до выравнивания по нужной отметке.
После окончания работ тщательно очищают раму от раствора

Особое внимание при этом уделяют болтовым креплениям рамы, которые контактировали с влажной бетонной смесью.
Незначительные дефекты на застывшей поверхности легко устраняются шлифмашинкой.

Характеристики глубинных вибраторов

В моих видео со стройки я много раз показывал, как происходит этот процесс. В данном видео при заливке стен мы использовали наконечник длиной около 2 метров и средней толщины булавы. С толстой булавой у нас бы не получилось провибрировать из-за армокаркаса, не прошла  бы между сетками.

Как работают с глубиным вибратором можно увидеть в данном видео

Кроме глубинных вибраторов при заливке бетонных полов применяют поверхностные вибраторы, которые представляют собой  рейки с электрическими моторами.

Есть наружные вибраторы, которые устанавливаются на форму или опалубку с залитой бетонной смесью и вибрируют ее. Никогда не работал с наружными вибраторами.

Применение глубинного вибратора зависит еще и от подвижности бетонной смеси. Подвижность бетонной смеси  имеет 4 группы П1-П4. В основном бетонный завод доставляет смесь П3, средняя между густой и жидкой формой, которая легко вибрируется.

П1 бетонная смесь очень густая и ее трудно провибрировать глубинным вибратором, но из-за небольшого водоцементного соотношения имеет большую прочность.

Что делать если у вас нет глубинного вибратора, объем укладываемого бетона не большой и покупать его для одноразовой работы не имеет  смысла. Можно провибрировать двумя способами:

1  это простучать молотком аккуратно опалубку заполненную бетоном, в этом деле не надо усердствовать, надо следить за опалубкой из-за давления бетона ее может порвать. Вибрирование увеличивает давление на стенки опалубки.

2 метод штыкованния металлическим стержнем, в жидкий бетон тыкаете арматуру на всю глубину конструкции, чем больше тем лучше.

Эти методы так же подойдут, если при вибрирование глубинным вибратором вы заметили, что ваша опалубка  не выдерживает нагрузку и начинает ломаться, в этом случае надо прекращать использование глубиника.

Обо всех правилах вибрирования можно узнать в пункте 2.11 СНиП 3.03.01-87 (перейдя по ссылки вы можете скачать СНиП бесплатно).

Как понять, что достаточно вибрировать:

• бетон не оседает,
• на поверхности не видно щебня
• не появляются воздушные пузыри
• после выемки наконечник поверхность бетона должна закрываться, если этого не происходит, то или он слишком густой или уже идет реакция твердения.

Вот и все, что я хотел рассказать о вибрирование бетона, но чтоб бетон нормально набрал прочность и не потрескался, надо за ним еще и поухаживать.

Осенью проблема с дорогами на строительной площадке  возникают трудности при проезде миксера к месту заливки и обратно, как это было на стройке в Кстово смотрите в небольшом видео.

Очередной кроссвород на блоге, интересно быстро вы его отгадаете? Я на его составление потратил 30 минут.

Типовая конструкция и принцип действия

Основными составляющими рассматриваемого устройства являются следующие детали:

• Рабочая рама – она контактирует непосредственно с бетонной поверхностью.
• Вибратор – крепится к раме и создает вибрационные интенсивные движения, которые и выполняют функция утрамбовки и уплотнения.
• Двигатель – иногда вибратор бывает предварительно смонтирован вместе с ним.
• Рукоятки, с помощью которых происходит управление виброрейкой.
• Все ручки покрываются поглощающим вибрации материалом, иначе работать с устройством будет очень некомфортно.

Если у человека имеются все указанные компоненты, то создание виброрейки для обработки бетона своими руками не будет большой проблемой.

Работает устройство просто – двигатель приводит в действие вибратор, который передает свое движение на рабочую раму. Сама рама находится в контакте с обрабатываемой поверхностью и передает ей создаваемые вибрации.

Сам вибратор функционирует благодаря присутствию в своей структуре специальной детали – эксцентрика, создающего мощные частотные колебания, передающиеся на раму. Чем больше частота колебаний и медленнее обрабатывается поверхность, тем более плотной и качественной она получится.

Самодельная виброрейка для бетона

Признаки достаточного уплотнения бетонной массы

Один из признаков — отсутствие пузырьков в бетонной смеси.

Уплотнительные работы с бетоном можно проводить двумя способами: вручную и механически. Однако при ручном уплотнении сложно достичь высоких результатов. Вибрированием также не всегда возможно получить требуемую однородность. С одной стороны, смесь может быть не до конца уплотнена, а с другой – расслаиваться из-за чрезмерного воздействия колебаний. Этого можно избежать достижением достаточной жесткости состава и подбором оптимального гранулометрического состава фракций. Эти параметры варьируются в зависимости от выбранного вибрационного устройства.

Правильно определить степень уплотнения можно по нескольким параметрам:

• отсутствует оседание жидкого конгломерата;
• на поверхность всплывает цементное молоко с песком;
• отсутствуют пузыри воздуха;
• после извлечения форсунки вибратора поверхность конгломерата быстро закрывается.

Классификация

Существует несколько разновидностей рассматриваемого строительного инструмента. Приспособление работает либо от электрического двигателя, либо от бензинового мотора.

Каждый из вариантов является выигрышным в зависимости от ситуации, в которой приходится работать. Электрические агрегаты более дорогие и активно используются при проведении работ в закрытых помещениях, где выхлопы использованного бензина бы очень плохо влияли на рабочую атмосферу.

Бензиновые варианты более доступны и применяются на открытом воздухе или в хорошо вентилируемых помещениях.

Если говорить о конструктивных особенностях виброреек, то они бывают нескольких видов.

Плавающие

Способны прорабатывать слой материала до 15 сантиметров толщиной, а также захватывать за один проход рабочую площадь до 3 метров. Такие виброрейки имеют небольшой вес в 15–25 килограмм, мощность двигателя здесь находится в диапазоне 1–1,5 кВт.

Двойные телескопические

По характеристикам похожи на предыдущий вариант, но способны захватывать большую поверхность для обработки – 4–5 метра.

Виброрейка двойная телескопическая

Секционные

Большие виброрейки, агрегаты широко применяются на стройках промышленных масштабов. Такое изделие способно захватывать длину обрабатываемой поверхности до 25 метров, имеет мощный 3 кВт движок, отлично уплотняет бетон на толщину около 10–15 сантиметров.

Раздвижные

В таком виде устройства рама состоит из пары раздвижных профилей, которые при необходимости выдвигаются и могут захватывать большую площадь для обработки. Их применяют на установленных заранее направляющих.

Конструкция и принцип работы

Виброрейка для укладки бетона состоит из следующих частей:

1. Алюминиевой/стальной рамы с направляющими.
2. Вибратора.
3. Устройства управления.

В зависимости от конструктивных характеристик вибрирующая рама может иметь двойное жёсткое или скользящее исполнение. Длина рамы может достигать 10 м, при минимальном значении от 0,5 м.

Работа устройства основана на передаче крутящего момента от динамически неуравновешенного двигателя на вибратор. Возникающие вибрации через раму передаются бетонной поверхности.

Бензиновые виброрейки отличаются повышенной мощностью, но их работа сопровождается выбросом вредных веществ, и, следовательно, такое оборудование можно эксплуатировать только на открытом воздухе.

Вибрационные рельсы разделяются на три подгруппы, среди которых:

• Двойные рейки;
• Устройства, содержащие блок впрыска;
• Отделочные.

Технические качества, стоимость

Виброрейка в работе Виброрейки могут отличаться следующими характеристиками:

1. Длина самой выравнивающей рейки: колеблется в диапазоне от 1,8 до 4,9 метров.

2. Выбирая виброрейку, определитесь, каким у неё должен быть двигатель: электрическим или дизельным (бензиновым). Отличия электрических двигателей от дизельных (бензиновых) уже выше упоминалось в тексте.

3. Тип мотора определяем предстоящими работами: на закрытой или открытой местности. Следующий критерий – мощность (в лошадиных силах или в кВт), от неё будет зависеть производительность работ и долговечность оборудования. Тут, наверное, стоит сказать, что все зависит от задачи, которую Вы собираетесь решить при помощи данного инструмента.

4. Привод может быть расположен над рамой или непосредственно на ней. Управлять виброрейкой можно приспособлением, имитирующим велосипедный руль или своеобразный черенок от лопаты – в разных моделях по-разному. Сложно придумать более простую конструкцию управления.

Цена на данный строительный инструмент разная и прямо пропорциональна материалу рамы – из алюминия – лёгкая, но и стоит дороже, стальная – прочная, но тяжелая, оператор быстро устанет, работая с таким оборудованием. Существуют модели с телескопической, раздвижной рамой, с ней работать удобнее. Конечно, при выборе данного инструмента следует скорее сделать выбор в пользу универсального устройства, например, с телескопической (раздвижной) выравнивающей рейкой. Но это уже личное дело каждого.

Принцип работы виброрейки

Принцип функционирования оборудования всех видов заключается в том, что в устройстве создаются вибрации, которые передаются на бетонную поверхность, в результате чего удаляются воздушные пузырьки и происходит уплотнение слоя. Механические колебания создаются в результате запуска двигателя – электрического или бензинового типа.

За счет вибрационной нагрузки агрегат перемещается, что сокращает усилия, прилагаемые со стороны работника. Модели с асинхронным трехфазным мотором используются при наличии электросети, они могут эксплуатироваться в закрытых помещениях, поскольку не образуют выхлопных газов. Бензиновые модификации – автономные и чаще всего применяются на больших стройплощадках.

Испытания в реальных условиях

По окончании работ по изготовлению виброрейки можно приступать к заливке пола. Для этого замешивается раствор (чем больше, тем лучше), который выкладывается между маяками. Не стоит бояться, что раствор не будет выработан. При работе виброрейкой процесс разравнивания бетона по времени сократится примерно в 10 раз.

Когда раствор выложен горой между маяками, виброрейка включается и просто тащится с небольшим нажимом по направляющим. Здесь мастер сам заметит, насколько проще работать подобным инструментом, нежели обычным правилом.

ФОТО: YouTube.com Виброрейка показала себя прекрасно, а значит, работа была выполнена не зря
