Дома различных серий
Кроме зданий, с характерными названиями, позволяющими отнести их к определенному периоду строительства, существуют ряд типовых серий. Эти строения возводились в разное время и имеют свои отличительные особенности. Предлагаем с ними познакомиться.
Корабли 1Лг-600
Проектная документация на эту серию была разработана в 60-х года в Ленинграде с ориентацией на северную столицу. Здесь преимущественно и пользовались типовым проектом. Строительство началось в 1969 году и продолжалось вплоть до 1989 года. Количество этажей выбиралось индивидуально. Возводились строения с 5 – 15 этажами. Панельные стену домов данной серии имеют кирпичные вставки. Благодаря им удавалось достаточно хорошо погасить силу прибрежного ветра.
Размеры оконных блоков следующие:
| Вид | Высота, мм | Ширина, мм |
| Трехстворчатые | 1420 | 2690 |
| 1130 | 2380 | |
| Балконный блок | 2200 | 1800 при ширине двери 700 мм |
Серия 121
Еще одна серия, активно использовавшаяся при возведении крупнопанельных жилых домов с 1970 года. Не утратила актуальности и в настоящее время. Количество этажей составляет преимущественно 3 –9. Однако в отдельных регионах можно встретить и 12-этажки. В доме используются железобетонные перекрытия. Главным недостатком данной серии, на который жалуется большинство жителей, является низкий уровень шумоизоляции. Несмотря на это, проект не утрачивает своей актуальности.
Крупнопанельные постройки. Их история началась в 1970 году. И до сих пор не закончилась. Количество этажей: от 3 до 9. Но есть и редкие 16-этажки. Главный недостаток — плохая шумоизоляция.
Размеры оконных блоков следующие:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1410 | 1450 |
| Трехстворчатые | 1420 | 1700 |
| Балконный блок | 2050 | 1440 |
Серия 137
Строительство домов данной серии завершилось относительно недавно. Их активно возводили с 1974 по 2015 год. Количество этажей выбиралось преимущественно из интервала 9 – 16. Однако возводились и 18-этажки. Чаще всего серия 137 возводилась на территории Санкт-Петербурга. Однако проект был реализован и на территории Орла и Волгограда. В квартирах раздельный санузел. Площадь кухни составляет 8 – 15 квадратов.
Размеры оконных блоков следующие:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1420 | 1150 |
| Трехстворчатые | 1420 | 1700 |
| 1440 | 2050 | |
| Балконный блок | 2140 | 1880 при ширине двери 680 |
Серия 504
Типовой проект реализовывался в период с 1969 года по 2001. Чаще выбор в его пользу делался в Челябинске и Санкт-Петербурге. По своей сути и площади квартиры в домах данной серии являются улучшенным вариантом брежневок. Для возведения стен используются крупные панели. Количество этажей из числе 5, 9, 10 и 12. В качестве напольного покрытия предусмотрен паркет. Жильцы могут воспользоваться просторными лоджиями. Отличительной особенностью жилых домов серии 504 является их хорошая звуко- и теплоизоляция, что является весом преимуществом на фоне иных проектов.
Размеры оконных блоков следующие:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1410 | 1450 |
| Трехстворчатые | 1420 | 1700 |
| Балконный блок | 2140 | 1180 при ширине двери 680 |
Серия 600.11
Улучшенная версия 1Лг-600. Отличительной особенностью является Г-образная форма окна кухни. За счет внесенного изменения стала возможной установка в форточке окна кондиционера со стандартными габаритами. Количество этажей в доме отличается. Выбирается из 4 – 11. Дома строились продолжительный период: с 1982 по 2015 год.
Размеры оконных элементов следующие:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1410 | 1450 |
| Кухонное | 1440 | 1850 |
| Форточка | 550 | 870 |
| Трехстворчатые | 1420 | 1700 |
| Балконный блок | 2140 | 1880 при ширине двери 680 |
Серия 602
Дома возводились в период правления Брежнева. Включают 5 или 9 этажей. Встречаются на территории в Санкт-Петербурга, Риги и Набережных Челнов. Активное строительство осуществлялось с 1966 по 1982год. Внутри уже были предусмотрены лифты и мусоропроводы. По боковым торцам располагались лоджии. В качестве декоративного материала для отделки стен активно использовались полимер, стеклянные плиты, керамика.
Размеры оконных блоков следующие:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1530 | 1450 |
| Трехстворчатые | 1530 | 2230 |
| Балконный блок | 2070 | 2030 при ширине двери 680 |
Серия 606
Чаще всего такие многоэтажки возводились на территории Санкт-Петербурга с 1966 года по 1974. На каждом этаже по 6 – 7 квартир в зависимости от количества подъездов. Санузлы раздельные. На полу паркет. Для возведения стен использовался керамзитобетон. Высота потолков в квартирах 2,7 м.
Размеры оконных блоков следующие:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1530 | 1490 |
| Трехстворчатые | 1520 | 2080 |
| Балконный блок | 2070 | 2030 при ширине двери 680 |
Калькулятор для расчета окна
Конечно, в первую очередь нас будет интересовать конечная цена. Для этой цели изобрели программу — калькулятор окон. Что это?
Большинство фирм-исполнителей предоставляет для своих клиентов уникальную автоматическую систему просчета – «оконный калькулятор». С его помощью вы сможете узнать приблизительную стоимость конструкции.
Замечу, что калькулятор пластиковых окон одной компании может значительно отличатся от другой. Однако в целом программы весьма похожи. Выглядят они примерно так:
Пример функционала калькулятора для пластиковых окон
Обращаем внимание на:
- Выбор типа окна. Это действие является самым первым практически в любом калькуляторе. Вам дается на выбор множество различных типов, которые включают в себя количество створок, вид внутренней конструкции и т.д.
Основные типы окон
- Размер окна. Калькулятор ПВХ окон основывается на размерах будущего окна. Вам следует воспользоваться рулеткой, и провести необходимые измерения. Не забывайте учитывать откосы, а также уплотнение.
Замер окна рулеткой
- Выбор страны производителя. Данный пункт является вторым ключевым фактором, который будет составлять будущую цену. Перед тем как выбрать производителя, изучите про него информацию, а в частности – отзывы потребителей.
- Подбор стеклопакета. Тип стеклопакета напрямую влияет на стоимость, и естественно, что однокамерный вариант является самым дешевым. Но это решение будет удачным далеко не во всех случаях.
- Подоконник и отлив. Являются завершающими этапами в калькуляторе. Вам предстоит определиться с двумя вариантами отлива: пластиковым и оцинкованным.
В расчет пластикового окна может еще входить тип установки. Но многие фирмы стараются проводить индивидуальный подход к этому шагу, поэтому вам останется лишь узнать подробности от их представителя.
Трехстворчатое металлопластиковое окно
Как вы видите, рассчитать пластиковое окно при помощи такого калькулятора очень просто, но он не всегда учитывает все параметры. Многие вопросы остаются открытыми, и вы про них узнаете далее.

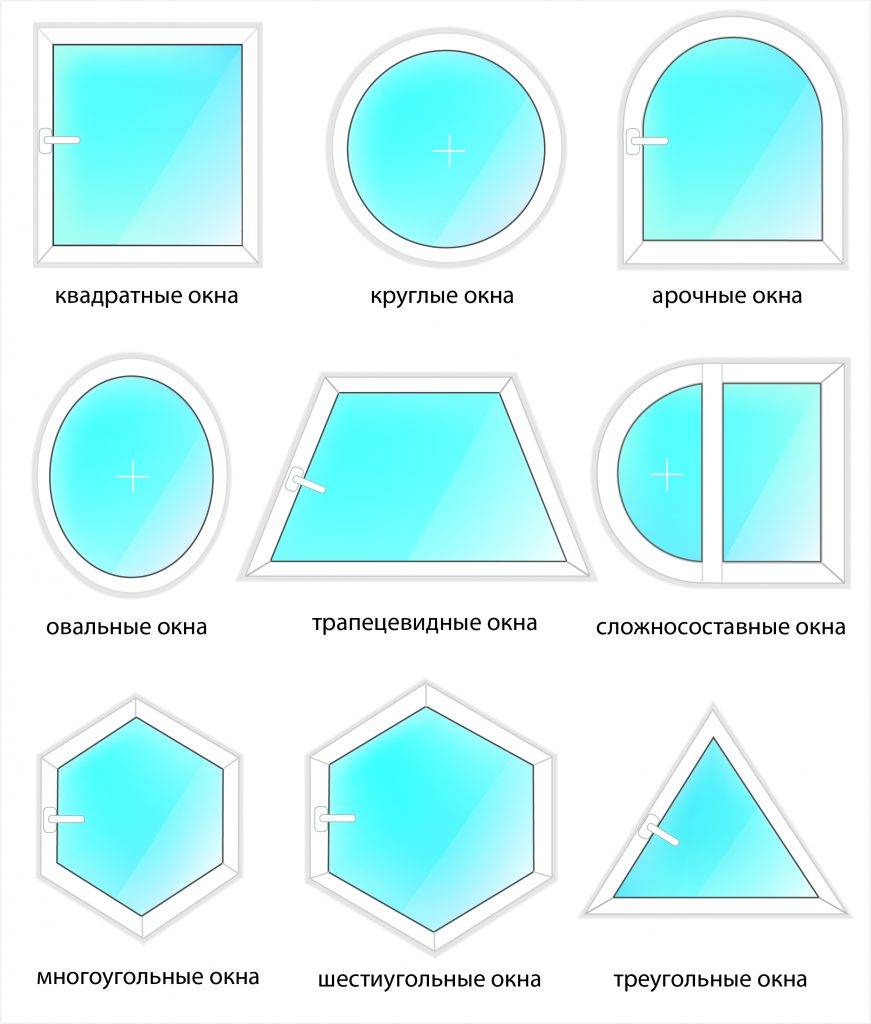

Нестандартные
Установка стандартного оконного блока прямоугольной или квадратной формы не всегда представляется возможной. В такой ситуации приходится изготавливать пластиковое окна на заказ, подгоняя его точно под габариты имеющегося проема.
Современные технологии позволяют сформировать конструкцию любого размера и формы. Однако, планируя разработку индивидуального проекта, следует вспомнить действующие ограничения:
- максимальная квадратура глухого окна 6 квадратов;
- наибольшая высота конструкции с открывающимися створками 2,2 м;
- глухое окно не может быть меньше 0,3 на 0,4 м, а створчатое 0,4 на 0,5м.
Зная эти особенности, можно приступать к разработке проектной документации. При этом надо обязательно руководствоваться требованиями, установленными нормативными документами. Для детской, спальник и гостиной можно смело выбирать конструкцию с максимальными габаритами. Для подсобки, кухни и ванной – с минимальными. Площадь самого окна выбирается с учетом внутреннего пространства. Поступающего из вне света должно быть достаточно для конкретной комнаты. Так, для детской или спальни площадью 10 – 12 квадратов заказывают оконный блок размером 0,9 на 0,9 м. при большей квадратуре увеличивают либо размер монтируемой конструкции, либо число самих окон.
Как отличить двухкамерный стеклопакет от трехкамерного окна
Как выглядит 2-хкамерная оконная система: от стандартных изделий ее можно отличить по 3-м стеклам, каждое из которых по 4 мм. Оно больше весит, содержит дополнительные элементы. Двухкамерные стеклопакеты самые популярные в России. Такие ПВХ-комплекты хорошо подходят для холодных зим, межсезонья и теплого лета.
Определить какой стеклопакет на первый взгляд сложно, если не рассматривать оконную систему в разрезе. Так сколько стекол в 3-хкамерной системе – их четыре. Разница с 2-хкамерными стеклопакетами заключается в том, что такие конструкции смотрятся массивнее, тяжелее, чем двухкамерные ПВХ-окна, сильно нагружает раму. Производители устанавливают множество форточек, чтобы она смогла выдержать комплект.
Документы, устанавливающие требования
На пластиковые окна установлено более 20 ГОСТов, регламентирующих параметры, характеристики, свойства изделий, а также процессы по изготовлению и монтажу. Чтобы определить допустимый вес изделия, понадобится обратиться к нормативным документам:
- ГОСТ 30674-99. Межгосударственный стандарт определяет все параметры оконных блоков из ПВХ-профиля.
- ГОСТ Р 56926. Описывает все требования к оконным и балконным конструкциям.
- ГОСТ 23166-99. Текст посвящен общим техническим характеристикам оконных блоков.
- ГОСТ 24866-99. Этот документ содержит технические условия по стеклопакетам клееным строительного назначения.
- ГОСТ 30673-99. Текст о технических условиях для поливинилхлоридных профилей.
Каждый из этих документов содержит информацию, необходимую для расчета правильного веса ПВХ-окон.
Двухкамерные стеклопакеты
Продолжением однокамерного стеклопакета становится двухкамерный стеклопакет, состоящий из трех стекол и соответственно размещенных между ними двух воздушных зазоров. Рассчитывается по формуле 4-10-4-10-4.
Такой вид конструкции стеклопакетов теплее в 1,5 раза и конденсат на стеклах может образоваться при -20°С мороза. При низкой температуре извне, внешнее стекло пластикового окна охлаждается, следом охлаждается воздух в камерах стеклопакета, а затем внутреннее стекло, на котором появляется конденсат.
Двойные стеклопакеты отличаются между собой. Комбинация разного расстояния между стеклами и разной их толщины эффективно способствует подавлению уличного шума. Внешние стекла должны быть толще внутренних. А сочетание разных стекол в стеклопакете позволит пластиковому окну выполнять дополнительные солнцезащитные, противоударные, энергосберегающие функции.
Количество стекол в стеклопакете проверяется с помощью огня, поднесенного к окну. Что касается толщины стекол и расстояния между ними, то здесь придется полностью довериться изготовителю пластиковых окон
Поэтому важно отдать предпочтение известной торговой марке и быть осторожными с предлагаемыми большими скидками
Вернуться к содержанию
Как выглядит пластиковый двухкамерный стеклопакет
Собственно глухой ПВХ стеклопакет, еще не вставленный в профиль, это стеклянный блок обычно в форме параллелепипеда, ширина и высота которого значительно превосходят толщину. Бывают и стеклопакеты более сложной формы.
Визуально третье стекло, находящееся в середине стеклопакета, практически неразличимо. Поэтому двухкамерный стеклопакет издали производит впечатление цельностеклянного монолита вставленного в оконный блок.
Вблизи видно, что в этой конструкции спереди и сзади стекло, по всему периметру внутри дистанционные рамки, а по всему контуру снаружи (с торцов, сверху, снизу) – герметик.
Если стеклопакет уже установлен в створку, герметик и основная часть дистанционной рамки скрыты от глаз, видны только стекла и обращенная внутрь стеклопакета сторона спейсера (разделительной рамки), которая визуально воспринимается как металлическая (реже полимерная) полоска с небольшой перфорацией – диффузионными отверстиями.
Без профиля в краевой зоне стеклопакета видны боковые стороны дистанционной рамки, склеенные со стеклом тончайшим слоем герметика.
Самый простой способ визуально отличить двухкамерный стеклопакет от однокамерного – вечером погасить верхний свет и подойти к окну с зажигалкой или фонариком.
Количество отражений огонька в стеклопакете должно соответствовать количеству стекол. То есть если вы видите 3 огонька, стеклопакет у вас действительно двухкамерный.
Вес стеклопакета
Рис. 1. Схема стеклопакетов.
Вы собираетесь приобрести стеклопакет, но пока еще не решили, какой именно вам нужен? Или решение уже принято, но остались некоторые сомнения по поводу принятого варианта? В этой статье мы постараемся развеять ваши опасения и предоставим все необходимые сведения.
Некоторые люди считают, что ключевой особенностью стеклопакетов является количество камер. Для других в роли главенствующего фактора выступает цена. Но и те, и другие немного заблуждается. Да, количество камер и стоимость – это важные детали. Ключевым фактором, влияющим на простоту установки, долговечность и, в конце концов, стоимость всех комплектующих пластикового окна, является вес стеклопакета.
Масса данного элемента оказывает непосредственное воздействие на следующие параметры:
- Пользование. Чем тяжелее стеклопакет, тем более вероятно возникновение по происшествию времени провисаний. При сильном провисании створки труднее поддаются регулировке.
- Постепенный износ фурнитуры. Чем тяжелее окно, тем качественнее и прочнее требуется фурнитура.
- Процесс установки. Чем легче стеклопакет, тем быстрее происходит монтаж. Работа с тяжелыми конструкциями требует больших навыков и опыта.
- Нагрузка на конструктивные элементы. При установке тяжелых окон на балконах и лоджиях старых многоквартирных домов требуется обязательное произведение дополнительных расчетов. Стены новых зданий без проблем способны выдерживать нагрузки от массивных конструкций.
- Цены. Если попытаться раскрыть данный вопрос максимально сжато, то формула определения стоимости предельно проста: площадь*массу. Чем тяжелее стеклопакет, тем больше комплектующих повышенного качества использовалось при его изготовлении. Чем больше вес, тем больше толщина стекол. Поэтому двухкамерный стеклопакет всегда будет стоить дороже однокамерного.
Вес однокамерного стеклопакета
Рис. 2. Схема профиля окна с однокамерным стеклопакетом.
При изготовлении однокамерных стеклопакетов чаще всего применяются стекла толщиной 4 мм. Для самой камеры в большинстве случаев выделяется 16 мм (отношение 4*16*4 считается наиболее оптимальным). Следует отметить, что увеличение толщины стекла оказывает гораздо более сильное влияние на вес всего стеклопакета, чем утолщение камеры на равнозначную величину (+1 мм камеры прибавит 200 г веса 1м2, а прибавка 1 мм к толщине одного стекла способна утяжелить один квадратный метр на 2,5 кг, что равно 5 кг на 1м2 при утолщении обоих стекол).
Но не стоит считать, что толстые стекла способны лучше защитить от холода, чем более тонкие. Согласно расчетам, большая камера оказывает более сильное сопротивление теплопередаче. И при этом вес всей конструкции при увеличении камерного пространства будет меньше, чем при утолщении стекол.
Масса данного элемента рассчитывается от соотношения следующих параметров
- Площадь
- Свойства стекла (обычное, противоударное и т.д.)
- Толщина
Согласно строительным нормам, стандартные габариты не могут превышать 3,2*3 м и быть меньше 0,3*0,3 м. Поэтому примерное значение массы однокамерных стеклопакетов может находиться в пределах от 2 до 226 кг.
Вес двухкамерного стеклопакета
Рис. 3. Профиль окна с двухкамерным стеклопакетом.
Как вы уже поняли, вес двухкамерного стеклопакета превышает вес однокамерного, тем самым оказывая большую нагрузку на профиль, прочностная характеристика которого должна быть выше аналогичной величины профиля предыдущего типа конструктивного элемента.
Рис. 4. Профиль окна с двухкамерным стеклопакетом в разрезе.
С точки зрения сопротивлению теплопередаче две камеры справляются с этой задачей лучше, чем одна. Следует отметить, что величина расстояния между стеклами может иметь различие (т.е. равная толщина камер – необязательное условие). На финальной стадии производства из этого пространства может быть откачан воздух и заменен на инертный газ. Но в любом случае, в обязательном порядке производится устранение влажности, так как наличие конденсата в камерах способно препятствовать сохранению тепла в помещении.
Почти всю долю массы конструкции занимают стекла (более 95%). Остальная часть приходится на профили, фурнитуру, пространство камер (имеет наименьшую величину). Если принять примерное значение, то двухкамерный стеклопакет тяжелее однокамерного в 1,5 раза. Формула расчета веса практически идентична предыдущему пункту, только в нее следует добавить значение величины еще одного стекла (в этом случае их три).
Теперь вы сможете самостоятельно ответить на вопрос: «Сколько весит этот стеклопакет?». Ну а если у вы хотите прояснить еще некоторые детали, то ознакомьтесь с этими видео.
Дополнительные способы уменьшения теплопотерь
Внушительного снижения теплопотерь удается достичь с помощью специальных покрытий. Сверхтонкий слой окислов металла наносится на внутреннюю поверхность стекла, что гарантирует его сохранность в процессе эксплуатации. Эта дополнительная пленка полностью пропускает видимый свет, но при этом выступает своеобразным “зеркалом”, отражающим электромагнитное излучение инфракрасного (ИК) диапазона. Как известно из физики, нагретые тела значительную часть своей внутренней энергию излучают в этой области спектра.
Различают два вида стекол с дополнительным напылением:
- k-стекла — получают нанесением оксидов металлов. Покрытие толщиной 0,4-0,5 мкм практически не влияет на светопропускание окна;
- i-стекла — это технология сложнее, а значит стекла получаются дороже. Пленка получается двойным напылением в вакууме нескольких чередующихся слоев: между оксидных слоев наносятся слои чистого металла (обычно используется серебро толщиной 10-15 нанометров).
Нестандартные стеклопакеты
Под понятием «нестандартный» имеется в виду светопропускающее изделие, отличающееся от наиболее распространенного несколькими составляющими, а именно толщиной стекла, применяемой фурнитурой и т.д. При этом нестандартные стеклопакеты, при одинаковых размерах с обычными, как правило, весят больше. С позиции веса стеклопакета, в качестве нестандартного, рассмотрим звукоизолирующий вариант изделия.
Итак, сколько весит стеклопакет? Если сравнивать звукоизоляционный со стандартным, то весовая нагрузка используемого стекла (1 м2) у первого будут больше примерно на 5 кг., чем у второго. Связано это с тем, что в звукоизоляционном варианте встроены стекла, имеющие толщину, равную 6 мм. Соответственно вес 1 м2 двойного остекления будет иметь двойной (в сравнении со стандартным) вес, равный 10 кг.
Важно! Подробнее с преимуществами звукоизоляционных стеклопакетов можно ознакомиться здесь: http://oknoudoma.ru/zvukoizolyatsiya-steklopaketov-normy-i-opisanie-fiziki-protsessa/
Необходимо отметить существенный момент – с дополнительным весом самой конструкции увеличивается давление на отдельные элементы окна, что влияет на продолжительность его беспроблемного функционирования.
Например, чрезмерный вес конструкции оказывает влияние на:
- Фурнитуру. Чтобы избежать появления дефектов в работе фурнитурных механизмов, следует всерьез озадачиться подбором качественной и надежной модели фурнитуры. Вес стеклопакета в этом случае играет решающую роль – чем больше камер, чем больше толщина стекол, тем надежней требуется фурнитурный механизм.
- Производство монтажа. Так как масса звукоизолирующего стеклопакета существенно больше массы стандартного, работы, связанные с установкой весьма специфичны и их проведение занимает дольше времени.
- Эксплуатацию. Не секрет, что при большой нагрузке стеклопакета срок беспроблемной работы створки будет ниже, нежели чем срок функционирования створки со стандартной нагрузкой. Связано это, прежде всего, с распределением большей нагрузки на петли и на резиновые уплотнители.
- Стоимость. Дополнительная толщина стекла, необходимость установки специальной фурнитуры, рассчитанной на эксплуатацию в условиях дополнительной весовой нагрузки – все это оказывает влияние, как на вес, так и на стоимость конечной конструкции. Цена на стеклопакет шумоизолирующий может превышать цену бюджетного решения в 1,5-2 раза. При этом монтаж тяжелого окна также повлечет за собой дополнительные денежные расходы.
В данной статье были приведены данные по весу каждой составляющей современного окна со стеклопакетом. Также был произведен расчет весовой нагрузки стандартного стеклопакетного изделия, приведены недостатки нестандартной конструкции с точки зрения влияния весовой нагрузки, как на отдельные элементы окна, так и на удобство производства работ, связанных с установкой.
Виды стеклопакетов
Несмотря на постоянно совершенствующиеся технологии, различий у светопропускающих конструкций не так много. В основном, главный принцип классификации – камерность.
Однокамерный стеклопакет
Отличается небольшим весом и бюджетной ценой. Эксплуатационные характеристики во многом зависят от технологии производства (расстояние между светопропускающими элементами, их толщина). Для повышения теплоизоляционных свойств, в камеру закачивают инертный газ аргон или криптон, поскольку их теплопроводность (по сравнению с воздухом) ниже в 1,5 раза.
Двухкамерный стеклопакет
По тепло- и шумоизолирующим свойствам намного превосходят одинарные аналоги. Конструкция – жесткая, поэтому двухкамерные конструкции подходят для панорамного остекления, установки в высотных домах (выдерживают повышенные ветровые нагрузки). На итоговую цену влияет размер, количество открывающихся створок (чем их больше, тем, соответственно дороже).
Также конструкции можно разделить по следующим параметрам:
- По ширине – минимально допустимая (по ГОСТ) для однокамерного – 14 мм (максимальная 32), для двухкамерного – 24 мм (44мм).
- По функциональности. Например, энергосберегающие помогут сэкономить на счетах за отопление дома, шумоизоляционные – отсекут шум автомобилей, а антивандальные подходят для частных домов, кафе, витрин магазинов, поскольку выдерживают даже сильные удары.
В зависимости от области применения: для наружного остекления (оконные проемы), внутреннего (межкомнатные перегородки), сложного оформления фасадов зданий (конструкции неправильной геометрической формы).
Как узнать вес оконного блока
Инженеры компании-изготовителя используют данные по массе стеклопакетов в расчетах параметров окна: несущего профиля, стеклопакетов, фурнитуры. Однако хозяину также полезно понимать, сколько весит стеклопакет, и при заказе можно узнать у производителя точный вес изделия.
Известно, что квадратный метр флоат-стекла толщиной 1 мм весит 2,5 кг. Стекло в стандартном стеклопакете имеет толщину 4 мм, следовательно, квадратный метр затянет уже на 10 кг. Подсчитать, сколько весит квадратный метр стеклоблока, также несложно:
- Однокамерный. Конструкция состоит из двух стекол с промежутком, поэтому квадратный метр весит 20 кг.
- Двухкамерный. Изделие из трех стекол будет тяжелее: 30 кг.
Масса пластиковой рамы зависит от ее строения (количества камер), но, в любом случае, не меньше 3 кг. Дистанционная рамка – самый легкий элемент, ее масса не превышает 3 кг. Каким будет фурнитурный механизм, зависит от производителя. Большинство его элементов (поворотно-откидные механизмы, петли, компенсатор, фиксаторы) изготавливаются из стали, поэтому масса фурнитуры составляет 2 кг и больше.

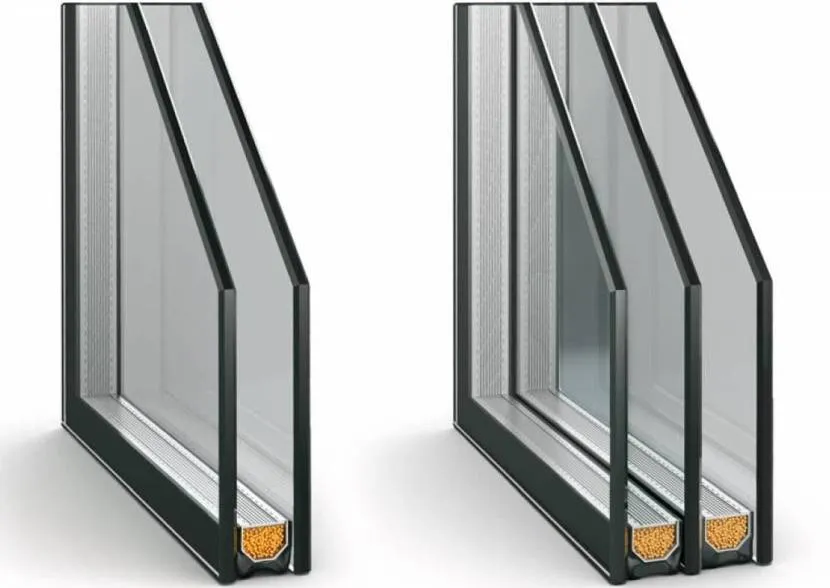

Одно- и двухкамерный стеклопакетИсточник 4okna.ua
Расчет веса стеклопакета проводится для стандартных стекол (4 мм). Если все элементы, используемые в производстве, стандартные, то справедливы следующие данные:
- Вес квадратного метра однокамерного стеклопакета вместе с рамой: 25 кг.
- Вес квадратного метра двухкамерного стеклопакета вместе с рамой: 35 кг.
Пользуясь этими данными, несложно узнать общую массу ПВХ-окна. Алгоритм решения простой: сначала вычисляют площадь окна, а потом умножают ее на массу квадратного метра стеклоблока. Например, вычисление веса стандартного ПВХ-окна состоит из следующих действий:
- Площадь окна высотой 1,8 м, шириной 1,4 м выходит: 1,8х1,4=2,52 м².
- Вес изделия с одной камерой: 2,52х20+3+2+0,5=55,9 кг.
- С двухкамерным, по тому же принципу: 81,1 кг.
Существуют нестандартные стеклопакеты, которые изготавливают для окон с особыми характеристиками, например, с улучшенной звукоизоляцией, энергосберегающих или повышенной прочности. В производстве таких оконных блоков используют более толстое стекло и усиленную фурнитуру. При одинаковых габаритах нестандартные изделия обычно весят больше стандартных аналогов.

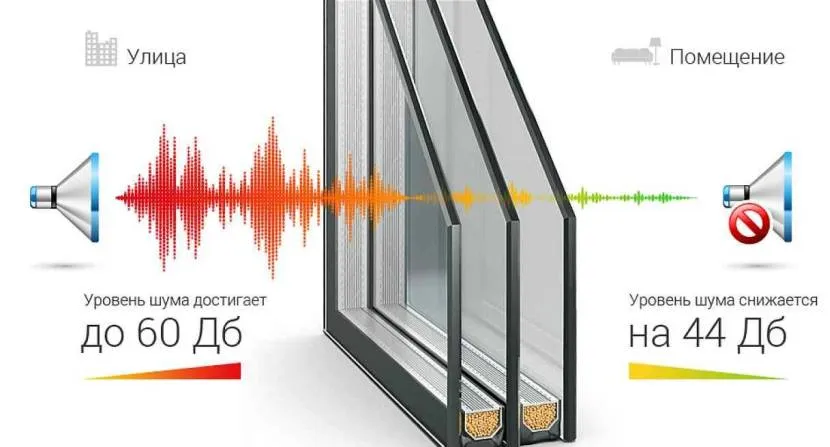

Чем толще стекло, тем лучше звукоизоляцияИсточник hammer-shop.ru
Например, для стеклопакета с улучшенной звукоизоляцией предпочтительно стекло толщиной 6 мм. Квадратный метр такого стекла затянет на 2,5х6=15 кг. Тогда:
- Масса квадратного метра (одна камера, вместе с рамой): 35 кг.
- Масса квадратного метра (две камеры, вместе с рамой): 50 кг.
- Полный вес составит, соответственно, 81,1 и 118,9 кг.
Дистанционная рамка и герметик незначительно влияют на итоговую массу. Для расчетов разрешается брать приблизительные показатели:
- Однокамерный стеклопакет: 450 г.
- Двухкамерный: 600 г.
Вес окна ПВХ регламентируется нормами; например, створка в стандартном ПВХ-окне не может весить более 60 кг. На практике производители стремятся уменьшить этот показатель (до 50-55 кг), что благотворно сказывается на сроке эксплуатации изделия.

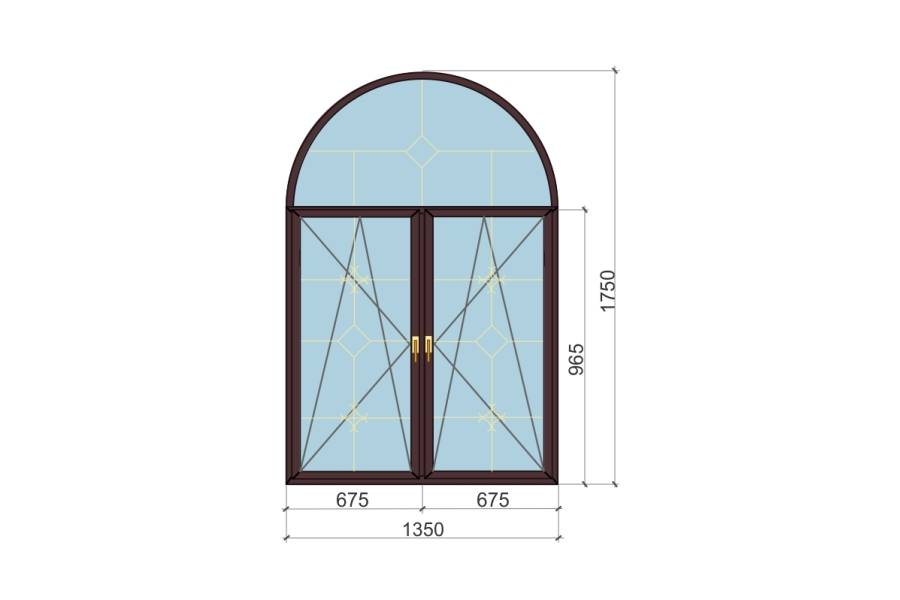

Окно сложной формы рассчитывают индивидуальноИсточник pinimg.com
О том, как подобрать формулу стеклопакета, в следующем видео:
Последствия ошибок в расчетах
Иногда хозяин стремится улучшить эксплуатационные характеристики оконного блока и заказывает вариант, несущий несколько лишних килограммов. Такое решение оборачивается не только лишними финансовыми расходами, но и вероятными негативными последствиями. Возможны следующие минусы утяжеленной конструкции:
- Створка затирается, фурнитура изнашивается быстрее, в скором будущем понадобится ее замена.
- От лишней массы больше всего страдают петли и рама, которая деформируется под собственным весом. Такое окно становится трудно открыть или закрыть; для исправления дефекта нужна помощь специалиста.
- Нарушается герметизация конструкции, последствия нарушения: сквозняк, запотевание и промерзание в зимнее время, появление грибка.

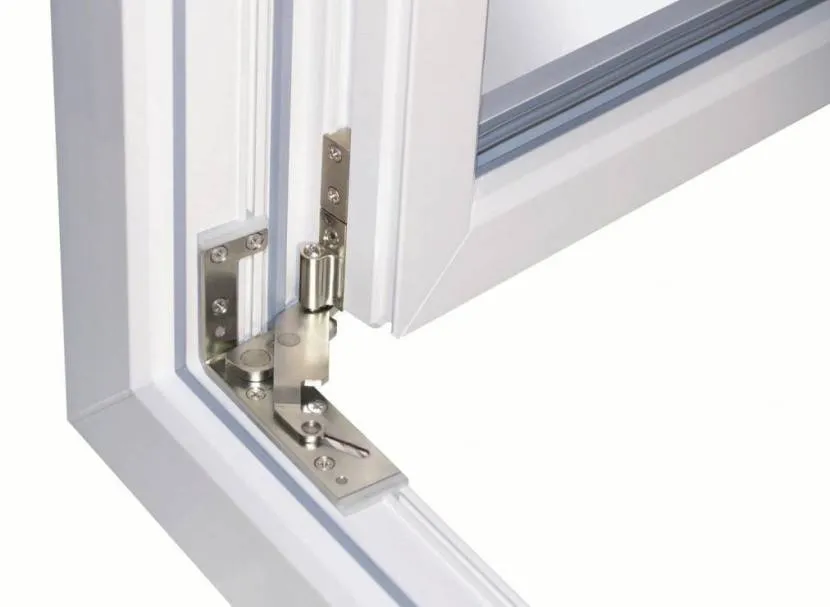

Основная нагрузка приходится на петлиИсточник korsa.ua
О монтаже окна весом 480 кг в следующем видео:
Коротко о главном
Вес ПВХ-окна складывается из масс его комплектующих: рамы, стеклопакета и фурнитуры. Общая масса – величина, стандартизированная для окон с одинаковым количеством камер и с одинаковыми характеристиками; она меняется при изменении параметров (например, толщины стекла).
