Особенности, достоинства и недостатки утепленного финского фундамента

Шведские исследования УШП

Поскольку слишком много в рунете спекуляций и недопониманий по поводу утепленного мелкозаглубленного фундамента, мы приводим здесь исследования, проведенные в Швеции в двух разных городах с разной глубиной промерзания и выводы, сделанные на основании этих исследований, а также рекомендации по строительству УШП.

Расстояние от края фундамента

—◊— Ширина 0,6м; толщина 0,05 м	—■—Ширина 1,2 м; толщина 0,05 м
—▲—Ширина 0,6 м; толщина 0,1 м	—×—Ширина 1,2 м; толщина 0,1 м

Глубина y, м
Расстояние от края фундамента внутрь, х (м)

На рисунке представлен график промерзания в холодном климате с глубиной промерзания 2,3 метра, при использовании утепления по периметру здания, положительные величины по оси Х говорят о риске подвергнуться морозному пучению. Как видно из графика увеличение толщины утеплителя практически не играет роли и наиболее оптимальной толщиной в таком климате будет достаточно 0,1 м, а вот ширина утепления отмостки может существенно уменьшить глубину промерзания, но следует иметь ввиду, что данный график сделан для средней части стены фундамента. В углах глубина промерзания обычно будет вдвое больше, поэтому там необходимо расширить площадь утепления, на какую величину, зависит и от глубины снегового покрова, который частично утепляет грунт. Для более умеренного климата, где глубина промерзания не превышает 1,1 м, также необходимо утепление отмостки, но ширина может быть 0,6 м, а толщина 0,05-0,1 м. При этом следует заметить, что увеличение утепления под полом по грунту ведет к увеличению глубины промерзания (смотрите рисунок)

Исходя из таблицы R403.3.3(1) Толщина утеплителя для Московской области например должна быть не менее 6 см для вертикального утепления стен и горизонтального утепления вдоль стен, а в углах не менее 7 см

УШП нельзя использовать для районов с вечной мерзлотой.

Диапазон применения и особенности схемы

Каждый проект требует индивидуального расчета фундамента в зависимости от характеристики грунта, веса дома, соотношения площади постройки к длине периметра, особенностей климатической зоны и других факторов.

Если максимально обобщать, то финский фундамент рассмотренной конструкции можно рекомендовать к применению во всех климатических зонах РФ для всех категорий грунтов при ориентировочной нагрузке 1 — 3 тонны на погонный метр МЗЛФ.

Указанный диапазон нагрузок соответствует большинству проектов каркасных домов с этажностью 1 — 2 и одноэтажных коттеджей без ограничения типа их конструкции. Впрочем, адаптация УФФ под более тяжелые дома не составляет проблемы: изменение конструкции в этом случае идет путем увеличения сечений подушки и цоколя ленточного фундамента.

Типовая конструкция МЗЛФ — мелкозаглубленного ленточного фундамента

В экономическом плане схема подходит лишь к строениям без подвалов.

Среди преимуществ УФФ можно отметить:

• Изящное и простое решение противоморозной защиты
• Высокие показатели энергоэффективности, лишь незначительно уступающие схеме типа утепленной шведской плиты (УШП).
• Хорошая адаптационная способность к изменениям проектов по нагрузкам, высоте цоколя, последовательности выполнения отдельных этапов, ремонтопригодности проложенных коммуникаций.
• Возможности вести работы малыми силами и небольшими средствами, делая значительные перерывы по времени (например, можно обойтись без опалубки, а заниматься разводкой отопления и отливать плиту пола допустимо уже после монтажа крыши).
• Вариант лучше, чем УШП адаптируется к уклонам участка.
• Схему допустимо применять при высоком уровне грунтовых вод

Особенности технологии устройства УШП и отличия от УФФ, узнайте в этом подробном материале по ссылке

Недостатки (во многом, условные) фундамента данного типа связаны с недостаточной энергоэффективностью применительно к концепции «пассивного дома» и значительным объемом земляных работ. Стоимость цикла при реализации схем, близких к технологии Omatalo, составляет 100 — 120 $/м² плана постройки.

Вариант по цене дороже стандартного нулевого цикла. Однако, если учитывать утепление и разводку коммуникаций, финская схема выходит немного дешевле.

Технико-экономическое сравнение с УШП дает следующие результаты: при высоте цоколя 80 см и выше вариант дороже утепленной шведской плиты на 10% — 15%. Высота цоколя значительно влияет на расходы, так как прямо пропорционально связана с объемами доставляемых на объект засыпных материалов.

Следует отметить, что замена экструдированного пенополистирола пенопластом (при сохранении толщины теплоизолирующего слоя) не дает ощутимого удешевления проекта (итоговая сумма снижается не более, чем на 2% — 3%). Если же исходить из одинакового уровня энергоэффективности, учитывающего влагопоглощение, то утепление пола плитами ПСБ-С обходится дороже, чем с помощью ЭППС.

Преимущества и недостатки финских плит

Финский фундамент имеет свои сильные и слабые стороны. Такой базис часто применяется российскими специалистами. Его параметры позволяют предотвратить возможные осложнения при возведении постройки.

Финская плита-фундамент имеет следующие преимущества:

1. Хорошую экономичность, для ее возведения потребуется минимальное количество материалов.
2. Плиты очень удобны в использовании.
3. Стяжка основания не несущая, все давление будет передаваться на ленточную часть базиса.
4. Существует возможность обустройства различных видов пола, таких как водяной или электрический.
5. Трудоемкость процесса обустройства основания максимально низкая.
6. Базис станет отличным решением для сложных рельефов, например, на неровном грунте со склонами и перепадами.

УФФ требует минимум материалов Источник ecoteploiso.ru Но имеются у такого вида основания и слабые стороны. К ним можно отнести:

1. Необходимость рытья котлована.
2. Понадобится выполнять процедуру засыпки траншеи и периметра постройки.
3. Нужно будет применять нерудные материалы.
4. Потребуется помощь специальной техники, собственноручно справиться не получится.

Применение утепленного финского базиса обойдется гораздо дороже, чем применение шведских плит. На стоимость напрямую влияет высота цоколя и уровень закладки ленты основания.

Технологические этапы строительства утепленной финской плиты

Фундамент является одним из самых ответственных элементов строения, поэтому при его устройстве придерживаются определенных операционных этапов. Плита, разработанная инженерами Финляндии, по причине сложности требует строго соблюдения технологии производства:

1. Работы по разметке и планированию грунта.
2. Организация дренажной системы и гидроизоляции.
3. Заливка ленточного основания.
4. Закладка теплоизоляционных листов.
5. Подсыпка грунта под плиту.
6. Устройство барьера для влаги и прохождения тепла под пол.
7. Заливка бетонной стяжки основания.

Последние три этапа из списка не обязательно выполнять в первую очередь в комплексе всех работ по строительству здания. Можно выгнать стены, установить кровлю, а потом в защищенном от погодных условий помещении подготовить подушку и залить пол.

Разметка участка и земляные операции

На стадии земляных работ укладывается канализация и трубы водопровода

Удобнее всего размечать границы пролегания ленточного фундамента кольями с натянутым между ними шпагатом. До полуметра делают вынос за границу стены, где кончается периметр отмостки. Земляные операции сводятся к удалению грунта (оставшаяся поверхность должна быть без включений растительных остатков) из траншеи под устройство опорной пятки ленты и дренажа.

Устройство дренажа и подстилающего слоя

В полученную траншею (с края от будущей бетонной пятки) укладывают обмотанную в геотекстиль трубу с мелкими отверстиями, чтобы был уклон в сторону отведения ливневых вод. Все это засыпается слоем гравия высотой в 20 сантиметров и слегка утрамбовывается. Поверх щебня также кладут геотекстиль.

Организация ленточного монолита

Заливка ленточного фундамента (пятки)

В первую очередь по всему периметру здания заливают бетонную пятку с металлическим скелетом из арматуры внутри. Ширина этой опоры не должна быть меньше 0.6 метра, а высота – 0.3 метра.

Монолитный МЗЛФ сверху пятки должен быть обязательно армирован 12 или 14 арматурой. Поэтому внутри выставленной по уровню на высоту цоколя опалубки вяжут из прута каркас.  Полученную конструкцию заливают бетоном и дают ему отвердеть и выстояться.

Работы по закладке утеплителя и засыпке периметра внутри

Утепление фундамента пеноплексом

После снятия опалубки внутреннюю часть цоколя утепляют пенополистирольными листами (толщина полимера не должна быть меньше десяти сантиметров), крепя последние при помощи зонтичных дюбелей. После этого весь котлован устилают геотекстильным полотном, поверх которого насыпают гравийный слой с последующим прохождением вибротрамбовкой.

Устройство гидроизоляции

На подушку из гравия раскладывают послойно битумную гидроизоляцию, которую одновременно сваривают между собой газовой горелкой. Такого барьера должно быть как минимум 3 слоя. Также этот материал заводят на утеплитель цоколя. Поверх этого пирога укладывают утеплитель из пенополистирола толщиной в десять-двадцать сантиметров.

Заливка пола

Все пространство под будущим полом армируют сеткой (ячейку можно выбрать любую, но не более чем 15х15 см), на которую устанавливают трубу системы теплый пол. Кроме этого также должны быть выведены наружу все коммуникации: электричество, вода и канализация. Стяжку заливают бетоном.

Что это такое?

«Шведская плита» представляет собой мелкозаглубленное плитное основание. Главная отличительная особенность конструкции заключается в утеплении монолитной плиты слоем пенополистирола, уложенного под ней.

Это позволяет фундаменту не отдавать тепло от дома, а, наоборот, аккумулировать его и возвращать в жилое помещение первого этажа.

Сравнение цен в руб. на строительство фундамента по разным технологиям за один кубический метр
Монолитная плита на подушке	Утепленная шведская плита со встроенной системой для теплых полов	Финский плитный фундамент
6000–8000	8000–10000	9500–11500

Устройство в разрезе с фото и технология монтажа

Плитный фундамент по шведской технологии состоит из следующих слоев (снизу вверх):

1. Выровненный и уплотненный грунт.
2. Геотекстиль с уложенными дренажными трубами.
3. Подложка из утрамбованного песка.
4. Теплоизоляционный материал.
5. Гидроизоляция.
6. Теплоизоляционный материал.
7. Арматурный каркас.
8. Трубы теплого пола.
9. Бетонная плита.
10. Финишное покрытие пола.

Для предотвращения сил морозного пучения по контуру сооружения устраивают дренажную систему для отвода грунтовых вод. Если для устройства подушки используют песок и щебень, то между ними прокладывают геотекстиль. Все коммуникационные и инженерные сети закладываются в тело основания под монолитную плиту.

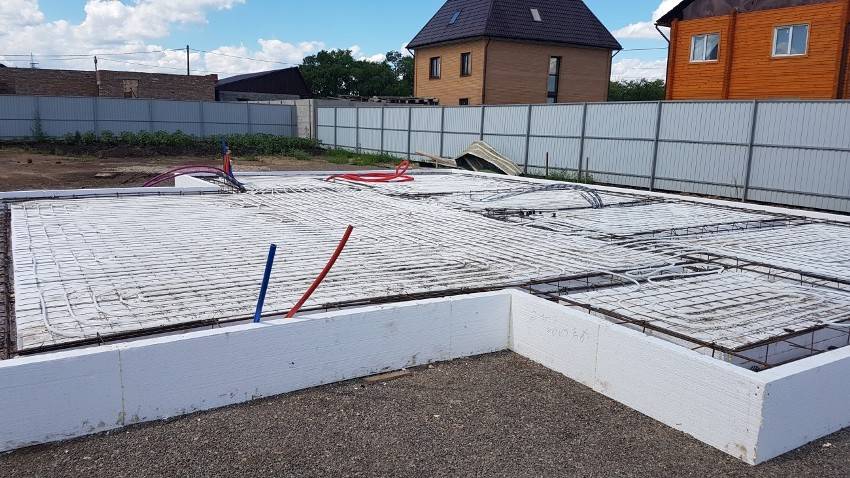

На фото утепленная шведская плита:

Последовательность технологических этапов строительства:

1. Подготовка участка, снятие плодородного слоя высотой до 40 см.
2. Устройство на дне углубления слоя геотекстиля.
3. Укладка и утрамбовка подушки.
4. Строительство опалубки.
5. Монтаж дренажной системы по периметру конструкции.
6. Закладка инженерных сетей.
7. Устройство теплоизоляционного материала.
8. Установка армокаркаса на подложках.
9. Монтаж труб для системы обогрева полов с последующим подключением к коллектору и подачей воздуха.
10. Заливка бетонным раствором всей конструкции.

Область использования

Плитный фундамент по шведской технологии широко применяется в странах СНГ и чаще всего для строительства таких сооружений:

• домов из бревен и бруса;
• каркасно-щитовых построек;
• зданий из пенобетона и другого легковесного материала.

Грунтовые условия:

1. песок;
2. глина;
3. супесь;
4. суглинок;
5. водонасыщенная почва.

Плюсы и минусы технологии

Преимущества:

1. Сокращение сроков строительства за счет одновременного монтажа инженерных коммуникаций и закладки фундамента.
2. Теплоизоляционный материал снижает потери тепла через основание, тем самым позволяя сократить расходы на отопление дома.
3. Ровная поверхность монолитной плиты после затвердевания уже готова к укладке финишного напольного покрытия.
4. Грунт под основанием не промерзает, что снижает вертикальные силы давления со стороны почвы, возникающие в результате морозного пучения.
5. Строительные работы обходятся без применения тяжелой техники.

Недостатки УШП оснований:

1. Не подходят для строительства на грунтах с высокой степенью пучения.
2. Значительные материальные затраты на закладку силовой конструкции.
3. Не рассчитаны под строительство тяжеловесных конструкций, в том числе многоэтажных зданий.
4. Не подходят для строительства домов, у которых по проекту предусмотрено подвальное помещение.

УШП фундамент: технология бетонирования основания

Завершающим этапом монтажа утепленной плиты фундамента является заливка основания бетонным раствором

Здесь важно выполнить процесс одноразово. Для этого можно воспользоваться автобетоносмесителем с установленным бетононасосом

Раствор равномерно распределяется по поверхности при помощи лопат и кельм. Чтобы получилась однородная поверхность, заливка не должна растекаться на расстояние более 1,5 м в диаметре.

Порционная заливка может выполняться с интервалом в 1 час. Если необходимо прерваться на более длительное время, следует организовать рабочие швы. После возобновления работ их смачивают водой и обрабатывают грунтовкой из цементного молочка. Раствор следует уплотнять при помощи виброплиты или глубинного вибратора.

Для того чтобы конечная поверхность была ровной, основание шлифуется

Это важное мероприятие, поскольку бетонная плита является полом первого этажа. В противном случае придется дополнительно затрачиваться на выравнивающую стяжку

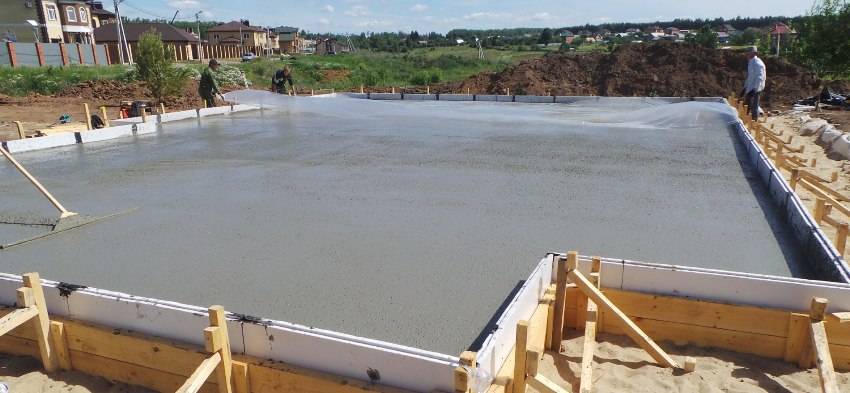

Завершается работа над УШП фундаментом заливкой бетона и его затиркой\шлифовкой

В период застывания основания следует создать надлежащий уход за бетонной поверхностью. В жаркую погоду необходимо увлажнять фундамент и закрывать его от осадков полиэтиленовой пленкой. Распалубку можно проводить по истечении 48 часов при температуре 30 градусов, а спустя 5-7 суток – в холодную погоду при температуре 10-12 градусов.

УШП фундамент под ключ: цена работ

Утепленная шведская плита является современным методом оборудования фундамента, который набирает популярность в частном и коттеджном домостроении. Сегодня многие строительные компании предлагают выполнить качественный и быстрый монтаж УШП под ключ, цена которого зависит от размеров основания, местонахождения участка, свойства грунта, перечня работ и пожеланий заказчика. Она рассчитывается индивидуально для каждого конкретного случая. Воспользовавшись калькулятором УШП, который легко найти на специализированных сайтах в сети Интернет, можно также самостоятельно рассчитать приблизительную стоимость работ. Здесь понадобятся такие данные, как площадь и периметр основания, высота ребра плиты.

В основной перечень услуг входят такие мероприятия:

• подготовительные работы перед началом строительства: разметка участка, выемка грунта;
• укладка геотекстиля;

Цена монтажа кв. м УШП фундамента начинается от 5500 руб. и выше

• устройство песчано-гравийной подушки;
• монтаж всех систем коммуникаций;
• изготовление и установка опалубки;
• монтаж теплоизоляции и системы теплого пола;
• вязка арматурного каркаса из прутьев с помощью вязальной проволоки;
• заливка бетоном с уплотнением глубинным вибратором;
• шлифовка основания.

Цена кв. м шведской плиты фундамента начинается от 5500 руб. Чем больше площадь основания, тем ниже будет стоимость. Например, цена утепленной шведской плиты габаритами 150-200 м² составит 7500 руб., а размером 50-70 м²– 9000 руб.

Несмотря на то что стоимость на возведение УШП фундамента превышает затраты на традиционное монолитное основание, такое устройство в будущем позволит значительно экономить на отоплении.

На УШП фундамент просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление

Использование технологии утепленной шведской плиты поможет существенно сократить расход материала, снизить сроки, отведенные на строительство. Благодаря вмонтированному теплому полу удастся сэкономить на отоплении помещений за счет высоких энергосберегающих характеристик основания данного типа. Чтобы получить качественный и долговечный фундамент, рекомендуется заказать УШП в специализированных компаниях.

УШП своими руками

Фундаменты из теплой шведской плиты – новая технология, поэтому действующие в РФ СНиП и СП не регламентируют этапы строительства. При этом инженеры должны учитывать общие требования к конструктивным элементам и формулы расчета нагрузок.

Проектно-изыскательские работы

Перед началом проектирования необходимо собрать данные, отражающие гидрогеологические особенности участка.

Таким образом инженеры узнают:

• химические и физико-механический свойства грунта;
• степень пучения почвы;
• уровень подземных источников;
• климатические условия в регионе и т.д.

Полученные сведения служат для расчета оптимальных характеристик для конструктивных элементов основания относительно проектных условий.

Разметка и рытье котлована

Перед закладкой фундамента необходимо снять плодородный слой почвы с последующим применением для окультуривания территории. Размечают поле по контуру сооружения. Затем вырабатывают котлован на проектную глубину.

Ширина котлована должна быть больше площади основания дома. После этого делают дополнительные углубления под основными и внутренними стенами, чтобы заложить ребра жесткости для силовой конструкции. Почву на дне выравнивают и утрамбовывают.

Защита от воды и прокладка коммуникаций

На дно котлована высыпают ровный слой крупнозернистого песка. Подсыпку утрамбовывают, формируя плотный пласт высотой 10–15 см. Под песком в большинстве случаев укладывают геотекстиль, чтобы предотвратить заиливание материала в процессе эксплуатации.

Сверху песка выкладывают трубы, из которых состоит дренажная система, а также закладывают инженерные коммуникации. При этом все линии должны выводиться с запасом.

Подготовка подушки

Конструкцию засыпают ровным слоем щебня с последующей утрамбовкой. В результате должна получиться плотная поверхность в одной горизонтальной плоскости. В процессе допускается подсыпка материала и орошение водой для того, чтобы слой можно было качественно утрамбовать.

Монтаж утеплителя

Пласт утеплителя состоит из двух слоев пенопласта или пенополистирола с прокладкой из гидроизоляционного материала, в качестве которой можно использовать полимерную пленку. Толщина утеплителя – 200 мм, но в местах ребер жесткости это значение может составлять 100 мм.

Обустройство опалубки

Эксперты советуют для плитного фундамента по шведской технологии использовать несъемную опалубку, собранную из заводских заготовок экстрагированного пенопласта.

С целью экономии в частном строительстве можно устанавливать щитовую опалубку из сколоченных досок, при этом не забывая закреплять конструкцию по периметру и в углах клиньями и упорами. Высота опалубки должна превышать уровень поверхности монолитной плиты на 200 мм.

Создание армокаркаса и «теплого пола»

На дно опалубки выкладывают трубы для обогрева пола, руководствуясь такими принципами:

1. По периметру трубы выкладывают плотнее (но не чаще, чем с шагом в 100 мм), чем в центре основания, чтобы получить максимальную тепловую мощность системы.
2. Минимальное расстояние между внешними стенами и тепловым контуром должно составлять 150 мм.
3. На стыке монолитных плит трубы не выкладывают, либо помещают их в металлические гильзы длиной 300 мм.
4. Перед заливкой бетона систему отопления накачивают воздухом, чтобы исключить риск деформации материала под большими нагрузками.

Затем на систему труб для обогрева пола выкладывают силовую конструкцию из арматурных прутьев и сетки. Для изготовления каркаса используют рифленые пруты с диаметром сечения от 12 мм. Сторона готовой ячейки может быть в пределах 100–200 мм. Арматурный каркас устанавливают на пластиковые подпорки высотой 70 мм.

Заливка бетона

Для плит УШП используют бетон марок В20–В25 заводского приготовления или замешанный своими руками. Прочность раствора выбирают, исходя из проектных нагрузок. Заливка монолитной плиты происходит за один раз с помощью предварительно смонтированных рукавов.

Гидроизоляция

По технологии УШП гидроизоляция фундамента представляет собой прослойку между песчаной подушкой и утеплителем. В качестве гидроизоляционного материала в большинстве случаев используют пленку из поливинилхлорида. Закрепление слоев пленки можно проводить с помощью жидких гвоздей.

Разводка инженерных коммуникаций и создание амортизационной подушки

Далее приступают к обустройству амортизационной подушки толщиной около 15 см из гравия или щебня размером фракций 20-40 мм. Основание засыпается мелкодисперсным песком, который уплотняется каждые 20 см ручной трамбовкой или вибратором до достижения проектной отметки.

Все инженерные коммуникации должны быть уложены до создания монолитного основания, поэтому их располагают на песчаной подушке с уплотнением согласно плану разводки ниже уровня промерзания. Все концы труб необходимо вывести на поверхность для дальнейшего подключения системы. Для повышения ремонтопригодности сетей трубы лучше укладывать в футляры большего диаметра. Для канализационной системы следует предусмотреть снаружи колодец, чтобы можно было выполнять ревизию канализации и ее ремонт.

Все имеющиеся трубы из-под фундамента необходимо вывести на поверхность для дальнейшего подключения систем

После укладки всех инженерных коммуникаций поверхность покрывается небольшим слоем гравия толщиной до 15 см с последующим уплотнением. Для хорошей гидроизоляции основание накрывается водонепроницаемым материалом. Здесь можно использовать как недорогостоящий рубероид, так и более современные изделия. Полотна укладываются внахлест на 10 см с герметизацией стыков. Края гидроизоляционного материала должны выступать за фундамент не менее чем на 15 см.

УФФ (утепленный фундамент)

Менее популярный вид возведения фундамента дома, набирающий свой силу и отличающийся от описанного выше тем, что представляет собой утепленную ленту с небольшим порогом, выполняющего роль опоры и несущего основания – УФФ. Реализуется такая уфф-технология посредством использования в качестве ленты блоков или цельного бетона, размещенных на несъемной пенопластовой опалубке.

Отличительные особенности плит УФФ

Отличия фундамента из УФФ заключаются в следующем:

• изготовление конструкции из плит, не связанной с цокольным этажом и воспринимающей только эксплуатационные нагрузки;
• глубина залегания от 0,5 до 0,8 м в отличие от УШП, где этот показатель варьируется в диапазоне от 0,1 до 0,3 м;
• все коммуникационные системы выполняются на этапе конечной отделки;
• выполнение как внешней, так и внутренней опалубки.

Достоинства

Сложив все перечисленные преимущества УШП, следует прибавить ряд индивидуальных характеристик, существенно увеличивающих значимость этого материала:

• возможность использования на грунтах с большим уклоном;
• оборудование высокого цокольного этажа;
• планомерное выполнение теплых полов и коммуникаций, а также доступный их ремонт.

Ценовая политика

Не существенное увеличение стоимостного выражения в сравнении с предыдущим видом. Так, использование УФФ обойдется заказчику на 15-20 % процентов дороже с той же квадратурой.

Утепленный финский фундамент своими руками

Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты.

Утепленная финская плита шаг за шагом

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.

Утепленный финский фундамент своими руками

Достоинства и недостатки утепленного финского фундамента

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).

Достоинства УФФ:

1. Экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;
2. Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
3. Возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки УФФ:

1. Земляные работы – необходимо вырыть траншею;
2. Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
3. Необходимость в покупке нерудного материала для отсыпки фундамента дома.

Как сделать утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.

Технология утепленного финского фундамента шаг за шагом

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол URSA XPS, арматурная сетка и заливается стяжка.

4. Заливка плиты финского фундамента

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится гидроизоляция фундамента своими руками по внешнему периметру.

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.

Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное утепление ленточного фундамента и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.

Область использования финских плит

Финское основание станет отличным решением для построек без цоколя. Теплый пол обычно используется в следующих случаях:

• При строительстве на сложном рельефе. Утепление и монтаж дренажа и подстилающего слоя из нерудных компонентов позволят полностью избавиться от вспучивания.
• При высоком уровне глубинных вод. В этом случае утеплитель на основе пенополистирола поможет сохранить все характеристики даже при полном погружении в воду. Слой гидроизоляции защитит бетон от промокания и напорных вод.
• Боковые подвижки почвы. В этом случае понадобится использовать засыпку на основе инертных материалов.

Какие трубы использовать?

Для системы водоснабжения и водяного тёплого пола применяют трубы из сшитого полиэтилена марок PEX-A, PEX-B, PEX-C, полиэтилена повышенной термостойкости PE-RT, а также металлопласта. Все они обладают высокими показателями по механической прочности, теплопроводности, долговечности.

Дмитрий Андриади, руководитель компании BAUHAUS:«Для тёплого пола в УШП мы рекомендуем трубы из сшитого полиэтилена марки PEX-A или металлопласта. Они относятся к одной ценовой категории. Однако у труб PEX намного больше удлинение при нагреве, и в теории из-за изменений в размерах трубы этого типа, находящиеся в монолитной бетонной плите, спустя годы могут истончиться, вплоть до появления разрывов. На практике мы не сталкивались с подобными проблемами. В любом случае металлопласт не имеет такого линейного удлинения, и его проще укладывать. Мы не советуем использовать трубы PEX-B и PEX-C, потому что их сравнительно легко переломить при монтаже. И форму они не восстанавливают. Так что есть риск загубить их».

Для тёплого пола и системы водоснабжения применяют трубы, как правило, двух диаметров – 16 или 20 мм. Притом 20-ую трубу выбирают лишь тогда, когда длина контура тёплого пола свыше 80 м, а также когда в системе водоснабжения есть потребители с очень большим расходом воды.
Канализацию выполняют обычно с помощью «рыжих» труб из поливинилхлорида (ПВХ), стандартный диаметр 110 мм. Если в доме много сантехнических приборов, большая длина канализационной магистрали, мало или вообще нет ревизионных колодцев, то используют трубу диаметром 160 мм
