Как рассчитать нагрузки на монолитное межэтажное перекрытие по профнастилу

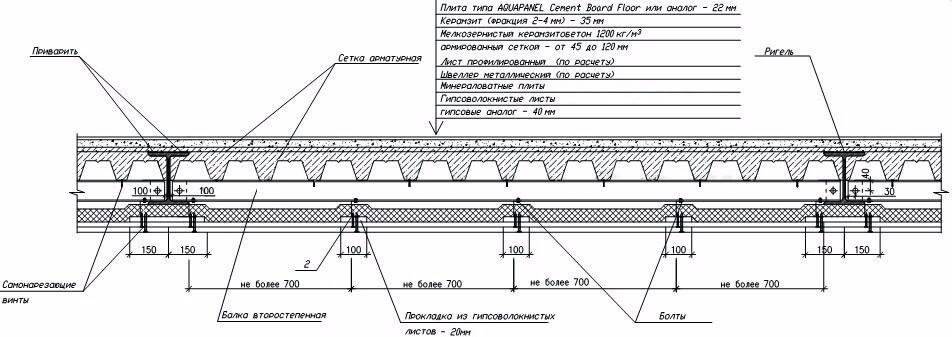

Межэтажное перекрытие по профнастилу относится к особо важным элементам здания, поэтому к его обустройству предъявляются повышенные требования. Монтаж осуществляется только после того, как будут произведены все необходимые расчеты и разработана проектная документация на строительство монолитной межэтажной плиты.
При расчетах учитываются:
- площадь проектируемого здания;
- планируемые нагрузки на опорные балки, на само перекрытие и фундаментную часть здания;
- вес элементов, используемых в железобетонной конструкции.
Вышеперечисленные показатели оказывают непосредственное влияние на выбор профилированных листов — учитывается толщина металла и высота гофры. Сечение стальной балки и колонны, диаметр арматуры для каркаса подбираются в соответствии с эксплуатационной нагрузкой и величиной пролета между опорами. Толщина слоя заливаемого бетона напрямую зависит от длины пролета. При расчетах эти два показателя берутся в соотношении 1 к 30. Например, при длине пролета 6000 мм толщина бетонной плиты должна составлять не менее 200 мм. Неправильные расчеты могут повлечь лишние расходы на строительство и не гарантируют безопасности жизни людей.
Величина вертикальных и горизонтальных нахлестов

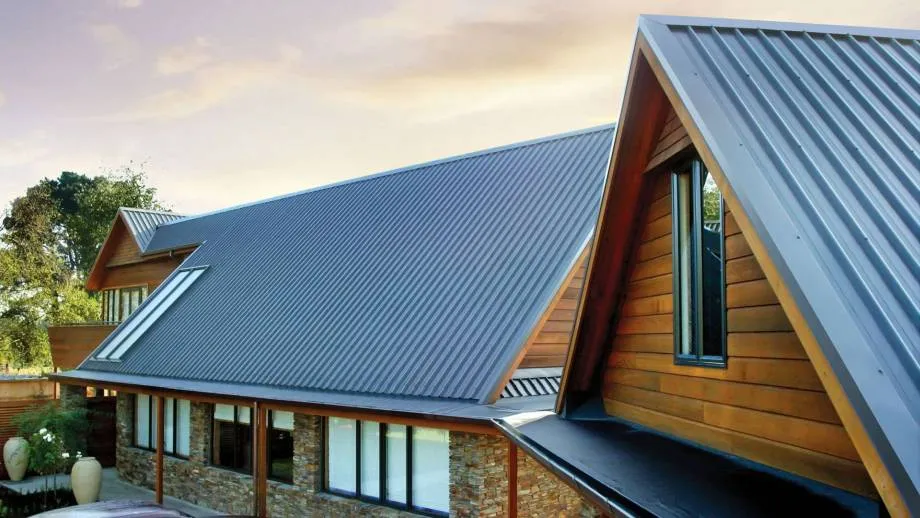

Самой важной функцией кровли является защита здания от атмосферных осадков. Именно поэтому крыша должна быть как можно более герметичной
В случае с кровельными материалами это достигается за счет закладывания листов внахлест друг на друга. Чтобы под крышу не затекала вода, нужно придерживаться определенных правил монтажа и установки материала.
Если не получилось приобрести по определенным причинам листы профнастила соответствующей длине скатов крыши размеров, при монтаже обязательно будут образованы горизонтальные стыки
В таком случае важно класть листы внахлест, чтобы стекающая сверху вода не смогла проникнуть между двумя соседними профилированными изделиями в одном ряду. Эта величина напрямую зависит от высоты самого профиля, а также от угла наклона ската крыши
В случае использования профнастила марки НС8 с углом наклона крыши более 15 градусов и сплошной обрешеткой величина нахлеста составляет две волны профиля. Это касается также материала марки НС10 с уклоном крыши до 15 градусов и сплошным типом обрешетки. Во всех остальных случаях листы в одном ряду внахлест класть можно в величину одной волны профиля.
Величина нахлеста
Что касается вертикального нахлеста, то на него влияет только угол наклона ската крыши. Чем он меньше, тем больше одно профильное изделие должно перекрывать другое. Специалисты выделяют следующие показатели:
- До 12 градусов – нахлест размером 200 миллиметров с использованием герметического средства для лучшей защиты;
- До 14 градусов – нахлест размером 200 и более миллиметров;
- От 15 до 30 градусов – нахлест размером 150-200 миллиметров;
- Больше 30 градусов – нахлест размером 100-150 миллиметров.
Правильно расположив листы профнастила, можно не переживать о том, что вода будет затекать под крышу.
Дерево
Не всегда при устройстве перекрытия решающим фактором является критичная прочность. В случае, когда нагрузки на плиту будут небольшими, можно использовать в качестве материала основания влагостойкую фанеру или строительную доску.
Сэкономить и использовать обычную фанеру не получится: листы быстро впитают воду из бетонного раствора, утратят прочность, а плита растрескается. При устройстве основания из досок, настил следует укрыть полиэтиленовой пленкой. О том, как сделать монолитное перекрытие своими руками, смотрите в этом ивдео:
Монтаж опалубки перекрытий с использованием древесины начинается с установки несущих балок. В данном случае используют деревянный брус. К нему при помощи гвоздей или саморезов крепят листы или доски, на которые укладывается пленка гидроизоляции. Сверху монтируется проектное армирование. Собранная конструкция заливается бетонным раствором.
Компания предлагает богатый ассортимент металлопроката, значительную долю которого составляет черный металлопрокат, оцинкованные трубы, стальная балка, а также широкий ряд других изделий. На сайте представлены все основные типы труб: оцинкованные трубы, нержавеющие трубы, чугунные, бесшовные и электросварные трубы. А также жаропрочные нержавеющие трубы и нержавеющие трубы ВГП.
Компания ценит своих клиентов и делает все возможное для того, чтобы процесс приобретения продукции был максимально простым и удобным, а ее ассортимент металлопродукции был разнообразен и своевременно пополнялся. Так, например, если вы хотите купить балку редкого типа или размера, либо подобрать нужные вам нержавеющие трубы, достаточно лишь подать заявку нашему менеджеру, и мы найдем то что вы искали.
Монолитное перекрытие по профнастилу своими руками
Подготовка
Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо:
рассчитать усилия на основе точных размеров будущей постройки,
ВажноОчень важно заранее уточнить у производителя эксплуатационные характеристики профлистов
- рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас;
- подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала;
- провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса.
Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.
На заметкуШаг балок зависит в основном от вида используемого профнастила, точнее от высоты его профиля. Чем она больше, тем меньшим выбирают шаг балок.
Монтаж опалубки
При выборе длины профнастила учитывают ряд важных моментов:
- чтобы лист в дальнейшем не прогибался, опор должно быть три вместо двух;
- при коротких пролетах заливать бетон будет проще, так как давление при этом будет меньше.
Для крепления профлиста на металлическую основу обычно пользуются специальными саморезами , оснащенными усиленным буром. Благодаря такому усилению, саморез с легкостью проникает в швеллер. Причем совсем необязательно его заранее просверливать. Не зря же такой крепеж называется еще бронебойным.
РекомендуемУчитывая достаточно большое количество точек крепежа, используйте для закручивания саморезов шуруповерт или дрель, которую выставляют на небольшие обороты.
Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее, чем вода. Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с балкой бронебойными саморезами с шагом порядка 40 см. В местах нахлестов также следует зафиксировать отдельные листы друг с другом. Крепление выполняют саморезами меньшего размера и меньшим шагом – порядка 25 мм. Завершив укладку профиля, приступают к армированию перекрытия по профнастилу.
Специфика армирования
Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста. Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой.
Заливка бетона
- До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность.
- Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично. За рабочий день рекомендуется бетонировать конкретный пролет.
- Бетон должен выстояться пока не достигнет рабочий прочности. Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года.
- В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.
РекомендуемЕсли при устройстве монолитной системы возможны заморозки, то правильнее изначально выбирать смесь с противоморозными добавками. Такая бетонная смесь набирает прочность и при отрицательной температуре. К тому же ряд специальных технологий позволяют значительно сократить время его схватывания. Конечно, стоимость состава при этом повышается.
https://youtube.com/watch?v=ZS2k5Zv_x78%3F
Процесс монтажа перекрытия
Первым делом следует осуществить тщательный расчет. Это необходимо как для использования профнастила для перекрытия, так и любого другого материала.
Чтобы выполнить верный расчет, необходимо учесть следующие данные:
- точные размеры здания;
- учет нагрузок, которые создает перекрытие.
С помощью этих данных, вы без труда подберете правильные размеры металлических балок и колонн. Можно сделать расчет деревянных балок перекрытия. но всё же, с профнастилом лучше использовать металлические балки.
Колонны изготавливаются из металлических труб с круглым или квадратным сечением. Для изготовления балок чаще всего применяют металлические двутавровые балки и швеллера.
Вы должны учитывать, какой профнастил используется при строительстве перекрытия. Ведь это напрямую влияет на шаг укладки балок, а также на выбранное для них сечение. Другими словами, металлопрофиль для перекрытий с большой высотой потребует меньшего шага для укладки балок. Чтобы выполнить наиболее точный самостоятельный расчет расстояния между балками, обратитесь к производителю профнастила.
В обязанности продавца входит предоставление вам всей необходимой информации о параметрах материала. Он должен рассказать вам об основных видах профнастила, его характеристиках, несущей способности и т.п.
Пример для расчета:
- К примеру, шаг укладки балок равен трем метрам. На профнастил нанесена маркировка ТП–75. Толщина листа – 0,9 миллиметра.
- При определении требуемой длины профнастила, советуем учитывать его опору не на две балки (распространенный вариант), а на три. Это позволит в будущем предотвратить прогиб листа.
- Чтобы надежно закрепить лист на металлическое основание балки, используются саморезы на 32 миллиметра. Крепления снабжены усиленным буром. Бур позволяет создавать швеллера без использования предварительного просверливания дрелью. При этом саморезы называются бронебойными. Крепление выполняется в тех местах, где соединяются стык профлиста и перекрывающие балки. Например, если вы укладываете лист на три балки, то и крепление должно располагаться в трех точках. При укладке на две балки – в двух местах и т.п.
- Кроме крепления листов к балкам следует зафиксировать их в местах стыков. Для этого идеально подойдут бронебойные саморезы 32 миллиметра. Однако, их длина должна быть чуть меньше. Например, используйте саморезы на 25 миллиметров. Шаг вкручивания саморезов должен составлять не менее 40 сантиметров.
После завершения профнастильной опалубки, можно приступать к процессу укладки бетона. План перекрытия должен учитывать минимальную толщину этого перекрытия. Она, как правило, составляет 7-8 сантиметров без учета толщины самих листов. Наиболее популярной маркой бетона является М-25, которая обозначается также как М-350.
Перед проведением бетонирования осуществить подготовительные работы для профнастила. Их суть заключается в том, что на нижнюю центральную часть каждого расположенного между балками пролета, следует установить палки. Они должны быть по всей высоте, начиная от пола и до самого профилированного листа. Установка палок необходима для того, чтобы предотвратить проседание профнастила от бетона. После того, как бетон высохнет – можно будет убрать временные опоры.
Осуществляйте процесс бетонирования за один раз. Если же по каким-либо причинам вы не уложились за рабочий день, то выполните бетонирование одного пролета.
При выполнении бетонирования в несколько этапов, запоминайте, за сколько дней высыхает каждый пролет. Это необходимо для того, чтобы вовремя убирать опоры из-под высохшего бетона. Учитывайте, что бетон становится прочным не сразу после его заливки. Необходимо наличие теплой погоды и срока в 10-11суток. Только тогда бетон достигнет примерно 80% требуемой прочности. Если работы производятся зимой – то высыхание бетона растянется на три или четыре недели.
Осуществляя перекрытие крыши профнастилом в жаркую погоду, следует постоянно смачивать бетон. Это предотвратит испарение влаги под воздействием солнечных лучей на листы профнастила.
Как и многие другие строительные работы, бетонное перекрытие по профнастилу не представляет собой ничего особо сложного.
Перекрытие по профнастилу, пример на видео:
О покупке
Профнастил является простым в изготовлении материалом, поэтому на строительном рынке много предложений производителей разного уровня, от местных небольших предприятий, до зарубежных компаний.
Ценовой разброс также достаточно широк, но не стоит приобретать материал только из соображений экономии бюджета. Самым простым решением будет покупка продукции местных фирм, но при этом стоит ознакомиться с сертификатами и изучить листы визуально. Если возникли сомнения в качестве, лучше обратиться к другому производителю.
О профнастиле Н75 в следующем видео:
Преимущества Н-114
- Устойчивость к серьёзным нагрузкам. Высота профиля 114 мм, гофры с дополнительными рёбрами жёсткости, стальная основа толщиной 0,7-1 мм ― всё это обеспечивает высокую несущую способность профлиста Н-114. Пожалуй, самую высокую в линейке «Металл Профиль». Ниже представлена таблица расчёта х750 на 1 м2 для однопролётной крыши. Расчетная нагрузка q, кгс/м2
Тип профиля Однопролетная схема Толщина, мм Расчетная длина L, см 300 320 340 360 380 400 420 440 460 480 600 Н-114-750 0,7 636 559 495 442 396 358 324 296 271 248 — 0,8 871 816 768 711 638 576 522 466 408 359 193 0,9 1113 1009 894 797 716 646 586 523 458 403 218 1 1276 1121 993 886 795 718 651 581 508 448 244 Чтобы понять, какую нагрузку выдержит профлист Н-114, выберите толщину стали ― 0,7, 0,8, 0,9 или 1 мм ― и расчётную длину. Расчётная длина L ― это расстояние между стропилами, т. е. шаг стропил. Например, 1 м2 профлиста Н-114х750 толщиной 0,8 мм при шаге стропил 4,6 м выдержит нагрузку 408 кг.
- Высокое качество. «Металл Профиль» сотрудничает только с надёжными поставщиками и предоставляет гарантию на все изделия. Специалисты компании работают на современном оборудовании и контролируют каждый этап производства.
- Коррозийная стойкость. Антикоррозийный «пирог» из нескольких слоёв обеспечивает всестороннюю защиту от внешних воздействий.
- Огнеупорность. Любые конструкции из профлиста Н-114 ― перекрытия, кровли, стены и др. ― пожаробезопасны, т. к. профнастил изготовлен из негорючего материала.
- Экономичность. Профлист Н-114 напрямую от ) ― гарантия доступной цены.
- Экологическая безопасность. Стальная основа и полимерное покрытие не выделяют вредных соединений и абсолютно безвредны для здоровья человека.
- Легкий монтаж. Для монтажа профнастила н114 не потребуются особые навыки и опыт строительных работ.
- Простая эксплуатация. Вам не придётся постоянно подкрашивать профнастил, покрывать его защитными составами.
- УФ-стойкость. Кровля из профнастила Н-114 с полимерным покрытием устойчива к выцветанию.
- Неприхотливость. Профлист Н-114 можно использовать в любых климатических условиях. Он не боится мороза, жары, перепадов температур ― они не влияют на эксплуатационные свойства материала.
Использование съемной и несъемной опалубок
Конструкции из монолитного железобетона используются не только при монтаже перекрытий. Бетонные работы — обязательный элемент при строительстве абсолютно любого капитального сооружения, будь то стены, перекрытие, внутренняя отделка или фундамент.
В связи с тем, что бетон в исходном состоянии представляет собой жидкую массу, появляется необходимость как-то ограничить его растекание, удержав бетон в пределах определенной формы до затвердевания смеси. Именно эту функцию и выполняет опалубка. Она может быть различных видов и изготавливаться из любого материала, способного выдержать давление бетона без деформации.
Профлист для несъемной опалубки в зданиях с металлическим каркасом
Для снижения себестоимости бетонных работ, опалубка обычно используется неоднократно. Поэтому для ее изготовления применяют материалы, не боящиеся воздействия влаги. Это может быть алюминий, листовой металл или бакелитовая фанера. Несмотря на многократное использование разборной опалубки, часто возникают ситуации, когда проще и дешевле сделать ее несъемной. Наиболее характерным примером такой ситуации может служить устройство железобетонных перекрытий в зданиях с металлическим каркасом.
При проектировании таких сооружений, очень часто используется переменный шаг установки колонн и несущих балок, что не позволяет использовать стандартную щитовую опалубку. При этом изготовление нестандартной опалубки приводит к образованию большого количества отходов и невозможности использовать ее повторно.
Профлист для опалубки – наполнение бетоном
В этом случае несъемная опалубка, профнастил которой кроме формообразующей роли выполняет еще и функцию листовой арматуры, становиться экономически целесообразной.
Крепление профлиста
Опалубка ― важная деталь будущего здания. Чтобы обеспечить надежность, ее крепление должно осуществляться в строгой последовательности.
Предварительно необходимо провести ряд подготовительных работ, включающих:
- бурение скважин, позволяющих уточнить гидрогеологические условия на участке;
- составление чертежа фундамента с учетом расчетов и лабораторных сведений;
- расчистку участка под будущее основание от растительности;
- разметку фундамента в соответствии с чертежом;
- выкапывание траншеи с необходимой глубиной;
- дренажное засыпание дна траншеи 15-сантиметровым слоем речного песка;
- утрамбовку дренажа;
- проверку горизонтальности с применением высокоточного лазерного строительного уровня;
- укладку гидроизоляции поверх дренажа.
Приступают к непосредственной сборке опалубки. Обязательными этапами процесса являются:
Установка вертикальных металлических балок (не менее трех).
Укладка профлиста нахлестным методом в одну или две волны
Важно, чтобы его ребра располагались в перпендикулярном направлении к несущей балке. В качестве крепежных элементов рекомендуется применять усиленные саморезы 5,5х32 мм
В местах нахлеста металлических листов используются заклепки, обеспечивающие дополнительное крепление.
Создание деревянной перегородки на торцах опалубки ― ее высота должны быть идентичной толщине заливаемого бетонного слоя.
Расчет перекрытия
Для перекрытий выбирают профнастил с увеличенным количеством ребер жесткости
Всю нагрузку, которая возникает при эксплуатации здания, принимают на себя перекрытия. Они же сами и нагружают конструкцию. Поэтому перед тем как приступить к обустройству перекрытия по профнастилу, необходимо осуществить расчет его конструкции.
Перекрытие по профлисту проектируют, учитывая требования:
- СНиП 2.03.01-84 «Железобетонные и бетонные конструкции»;
- СНиП II-23-81 «Стальные конструкции»;
- «Рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом» (Москва, Стройиздат, 1987).
При проведении расчетов исходят из того, что каждый лист по длине должен лежать на трех балках
Также принимают во внимание:
- габаритные размеры сооружения;
- параметры поперечных балок (длина, шаг установки и предполагаемая нагрузка);
- нагрузка на колонны;
- геометрические размеры профлиста;
Сечение арматуры и высоту плиты рассчитывают, учитывая предполагаемую нагрузку на перекрытие.
Толщина монолитной плиты зависит от расстояния между поперечными балками и может варьироваться в пределах 70-250 мм.
Количество и тип опорных металлических колонн, величина нагрузки и характеристики фундамента под каждую из них определяются исходя из веса монолитного перекрытия.
На расстояние между балками оказывает влияние глубина гофры – чем она больше, тем больше масса залитого туда строительного раствора, тем чаще должны устанавливаться балки.
Чтобы исключить прогиб листов, необходимо учесть вес полезной дополнительной нагрузки, которую может принять на себя перекрытие. При этом нормальной величиной для межэтажного перекрытия считается 150 кг/м² (при расчете это значение увеличивают на 33%).
Исходя из эксплуатационной нагрузки определяют поперечное сечение балок. Железобетон и профлисты соединяют вертикальными стержневыми анкерами, что позволяет передать последним часть нагрузки. При этом для трехметрового пролета понадобится профлист толщиной не менее 0,9 мм.
Все полученные в результате расчетов данные сводят в комплект рабочей документации и только после этого приступают выполнению работ.
Преимущества монолитного перекрытия по профлисту
Применение профлиста (марка «Н») решает задачи строительства благодаря легкости, жесткости, прочности и коррозионной стойкости. Материал в профиль — волна, формирующая ребра жесткости, которые после отливки бетонной плиты повышают ее несущую способность и конструкции в целом.
Лист является несъемной опалубкой, поэтому снижаются расходы арматуры и бетона.
Если он связывается с бетоном, снимает на себя часть нагрузки с плиты перекрытия. Такие монолитные элементы могут опираться на легкий несущий каркас, что удешевляет формирование фундаментов (достаточно столбчатого варианта) строений. Снижаются расходы на стеновые материалы — применяются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.
При правильном уходе бетонная плита имеет высокие прочностные показатели, эффективно противостоит воздействию природных условий. Подобные железобетонные плиты имеют сниженную массу. Потолочная поверхность конструкций имеет готовый экстерьер, устойчивый к изменениям температурно-влажностного режима и действию огня. Материал опорной основы удобно транспортировать, он неприхотлив в эксплуатации и рассчитан на длительный период применения. На несущем каркасе профилированный лист монтируется просто, быстро, без применения грузоподъемной техники.
Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.
Геометрическая форма и размеры у них могут быть практически любыми.
Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
Монтаж системы довольно прост, и справиться с ним сможет и новичок.
За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.
Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.
Монтаж занимает значительно меньше времени.
Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.
Профнастил для перекрытия может различаться по разновидности и марке.
Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.
Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.
Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.
Что это такое?
Профлист для перекрытий – это элемент несъёмной опалубки, предназначенный для устройства облегчённой пролётной конструкции. Высота гофры принимается по результатам двух расчётов – на период монтажа и эксплуатации. Перекрытия по профлисту широко используются при строительстве общественных зданий, офисных центров, отдельно стоящих паркингов, магазинов, производственных сооружений и других объектов недвижимости.
Данная конструкция обладает следующими преимуществами:
При использовании достигается до 30% экономии бетона за счёт включения в работу гофр профнастила – в данном случае, выступающие элементы играют роль балок, из-за чего перекрытие рассчитывается как ребристая конструкция.
- Стальной холоднодеформированный лист выполняет функцию внешнего армирования плиты. Благодаря этому снижается расход стали на устройство внутреннего армирующего каркаса.
- Минимальная толщина стандартного монолитного перекрытия не может быть меньше, чем 120-140 мм по конструктивным соображениям. На практике же применяются плиты толщиной 160-240 мм, в зависимости от пролёта и воспринимаемой нагрузки. Профлист даёт возможность устройства средней толщины плиты от 70 мм, без учёта гофр. Масса готового конструктивного элемента при этом снижается на 25-35%, что влечёт за собой снижение вертикальных нагрузок на стены, пилоны и колонны.
- Оцинкованный профлист не требует дополнительной защиты от коррозии и может использоваться в условиях агрессивной окружающей среды без разрушения.
- При устройстве профлиста в качестве несъёмной опалубки отпадает необходимость в закупке или аренде ламинированной фанеры, которая изнашивается в процессе возведения здания и чаще всего подлежит утилизации.
- Монтаж конструктивного элемента выполняется гораздо быстрее, по сравнению с устройством обычного монолитного перекрытия.
- Поверхность потолка получается ребристой, без наплывов, трещин, масляных пятен и неоднородного цвета. Это позволяет обыграть потолок в помещении под индустриальный стиль.
Сфера применения
Профлист для перекрытий широко используется при возведении зданий и сооружений с разным функциональным назначением. Чаще всего, такой элемент можно встретить в следующих типах пролётных конструкций:
В качестве несъёмной опалубки для всех видов межэтажных плит перекрытий. В таком варианте достигается удачное комбинированное использование оцинкованного листа и железобетона.
- Как покрытие, устроенное по металлическим взаимно перпендикулярным балкам. В таких случаях лист выполняет функцию основы под кровельный пирог.
- В некоторых случаях профнастил с высокой гофрой применяется как несущий элемент перекрытия по балкам для организации антресолей и перекрытий, к которым не предъявляется высоких требований по несущей способности. В подобном исполнении поверх профлиста устраивается подстилающий слой из лёгкого и упругого материала, после чего укладываются листы фанеры или АЦЛ, формирующие гладкую поверхность.
При применении холоднодеформированного листа в качестве самостоятельного несущего элемента следует помнить, что он работает исключительно вдоль гофр. Это обязывает проектировщика проводить расчёт балочной схемы из комплекса линейных горизонтальных элементов, уложенных перпендикулярно гофрам профнастила.
Основные этапы монтажа
Прежде чем делать расчёт длины листа профнастила, стоит учитывать, что его опора должна обеспечиваться сразу на 3 опорные балки, дабы в будущем лист не перегибался и не деформировался.
Крепление профиля
Фиксация профиля с помощью саморезов Если расчеты были предварительным этапом, то первым этапом будет крепление листов к металлическому основанию. Это делается при помощи саморезов с усиленным буром. При этом крепеж свободно может зайти в швеллер даже тогда, когда отверстие там не делалось специально.
Крепления нужно сделать везде, где профлист соприкасается с балкой опоры, ведь общая нагрузка на конструкцию будет довольно высокой.
Армирование
Следующий этап работ – армирование. Арматура – это каркас, который помогает бетонной заливке выдерживать сильные нагрузки. Структура арматуры будет состоять из 12-миллиметровых продольных прутьев, укладываемых в каждую из волн профнастила. Если требуется еще больше усилить конструкцию, можно добавить поперечные прутья арматуры (толщиной в 6 мм). Арматурный каркас соединяется сваркой или стальной проволокой.
Укрепление конструкции
Заливка перекрытий
Следующий этап – заливка перекрытий. Сорт бетона должен быть наивысшим, кроме того, всю заливку нужно произвести за один раз. Замес бетона лучше не делать самостоятельно – надёжней будет заказать готовый и залить его при помощи спецтехники (бетононасос и транспортер).
Заливка раствора
Выравнивание
После заливки перекрытия его необходимо тщательно выровнять. Предварительно нужно добавить несколько подпорок, страхующих профнастил от прогиба под тяжестью бетонной заливки. Дополнительные опоры устанавливаются между основными опорными балками.
Технология несъемной опалубки
В строительстве технология несъемной опалубки весьма относится к числу популярных. Помимо монолитных перекрытий на ее основе делают фундаменты и стены. Рассмотрим, как выглядят основные этапы работ по монтажу несъемной опалубки из профнастила
1 этап. Расчет перекрытия по профнастилу и смета
Перекрытия принимают на себя нагрузку от деятельности, которая будет разворачиваться в здании и сами создают нагрузку на всю конструкцию в целом. По этой причине проектирование перекрытия по профнастилу является обязательным подготовительным этапом.
Для расчета нагрузки используются СНиП 2.03.01-84 «Железобетонные и бетонные конструкции», СНиП II-23-81 «Стальные конструкции», а также специальное пособие: «Рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом» (Москва , Стройиздат, 1987).
Расчет и смету на монолитное перекрытие по профнастилу в целях безопасности, а также для удобства и экономии времени лучше заказать у профессионального проектировщика. В нем будет указано, какой профнастил для перекрытий нужно выбрать, по какой схеме укладывается арматура, какой должна быть толщина перекрытия по профнастилу и т.п. Благодаря проекту вы будете знать, какое количество материала, рабочих, спецтехники потребуется для выполнения работ.
2 этап. Монтаж профнастила для опалубки перекрытий
Профлист укладывается с опорой на потолочные балки каркаса нахлестом в одну или две волны. Наилучшим вариантом считается опора на 3 и более балки (это стоит учесть при выборе длины профлиста для несъемной опалубки.
Закрепление выполняется при помощи усиленных саморезов 5.5 на 32 мм. Место нахлеста профлистов дополнительно скрепляются заклепками. Торцевая опалубка из дерева должна иметь высоту по толщине будущего слоя бетона.
3 этап. Армирование перекрытия по профнастилу
Для армирования перекрытия используется металлический прут, уложенный сеткой. Шаг линий определяется проектом. Пруты скрепляются и приподнимаются над слоем профнастила с помощью пластиковых фиксаторов.
4 этап. Заливка перекрытия по профнастилу
Рекомендации по изготовлению бетонной смеси для несъемной опалубки содержатся в СНиП 3.03.01-87 «Несущие и ограждающие конструкции». Жидкий бетон подается на опалубку через стальной шланг, подключенный к бетононасосу.
При большой площади заливка производится отдельными участками (разделены направляющими), в шахматном порядке сразу на всю толщину перекрытия. Шахматный порядок обеспечивает равномерное распределение нагрузки по каркасу здания.
После заливки выполняется уплотнение бетона. Для этого используется специальный инструмент – глубинный вибратор. С его помощью выгоняются пустоты и воздушные пузыри, которые образовались при заливке. В результате на поверхности должна появиться белесоватая жидкость – «бетонное молоко».
Застывающее перекрытие закрывают плотным материалом, который периодически увлажняется. Это предотвратит появление трещин и позволит бетону постепенно набирать прочность. Через 3-4 недели произойдет почти 100% схватывание бетона, однако он будет набирать прочность еще несколько лет.
В следующих видео показана заливка бетона и его выравнивание виброрейкой:
Watch this video on YouTube
Watch this video on YouTube
