Использование железобетонных перемычек – плюсы и минусы монолитной балки
Изготавливаемые на специализированных предприятиях железобетонные перемычки представляют собой сборную конструкцию из тяжелого бетона, усиленного арматурным каркасом. На балке также имеются строповочные проушины, предназначенные для транспортировки и установки на проем массивных изделий.
Балка из железобетона
Балка из железобетона обладает следующими плюсами:
- повышенными прочностными характеристиками;
- устойчивостью к воздействию отрицательных температур;
- возможностью монтажа на увеличенные проемы.
Конструкция имеет следующие недостатки:
- увеличенную массу. Для выполнения монтажных операций необходимо использовать грузоподъемную технику;
- повышенную теплопроводность. Железобетонная балка нуждается в надежной теплоизоляционной защите.
Технология усиления проемов несущей железобетонной перемычкой
Укладывают перемычки в газобетонных стенах с помощью грузоподъемного оборудования.
С помощью грузоподъемного оборудования укладывают перемычки в газобетонных стенах
Технология монтажа железобетонных балок аналогична методике установки перемычек из газобетона:
- На газобетонные блоки укладывают цементный раствор.
- Балку поднимают грузоподъемным устройством на уровень проема.
- Железобетонную перемычку опускают на проем с перекрытием блоков в 35 см.
Завершив монтаж, корректируют положение балки и проверяют ее горизонтальность.
Советы и рекомендации
При проведении строительства дома из газосиликатных блоков необходимо учитывать ряд нюансов при планировании и осуществлении монтажа перемычек:
Немного сэкономить на материалах можно путем изготовления лотков своими руками. Для этого используется опалубка, в которую укладываются и склеиваются плоские доборные элементы из газобетона. Прочность такой конструкции ограничивается надежностью клея на стыках деталей. Чтобы изделие не сломалось при подъеме, целесообразно армировать и заливать его бетоном на земле.
При проведении сборки и заливки непосредственно над проемом целесообразно под перемычку устанавливать прочную подпорку
Такой прием позволит исключить провисание перекладины под весом раствора и его случайную поломку при неосторожном движении.
Чтобы сборная балка была прочнее, следует использовать арматуру в качестве стяжки, заводя на торцы крайних блоков на 10-12 см. Концы металла нужно предварительно оклеивать монтажной сеткой.
При правильном выборе материала и соблюдении технологии его использования монтаж перемычек не превратится в долгосрочную проблему.
Связка внешних и внутренних НЕСУЩИХ стен
Проверяем кладку в месте будущей стены; имеющиеся неровности устраняем рубанком. Тщательно очищаем поверхность кладки от пыли и загрязнений!
Несущая внутренняя стена связывается с наружной стеной кладкой при помощи перевязки. Первый ряд блоков кладется на цементно-песчаный раствор толщиной не менее 20 мм. При этом необходимо постоянно проверять совпадение уровней стен по горизонтали.
Уровень блоков выравнивается с помощью резинового молотка
Необходимо следить за точностью кладки блока по горизонтали и вертикали.
Деталь связки внутренней и наружной стен. При кладке используется инструмент YTONG.
Раствор также наносится на вертикальную поверхность блока.
Основные виды
Оконные перемычки классифицируются по материалу исполнения и типу сборки. Существуют готовые варианты, которые изготавливаются в монолитном виде на производстве. Также выделяют сборные перемычки, которые создаются прямо во время монтажно-строительных работ.
Для создания оконных проёмов во время строительства дома из газобетонных блоков могут использоваться следующие варианты:
- монолитные железобетонные;
- монолитные газобетонные;
- сборные из металлического уголка;
- сборные из U-образных элементов.

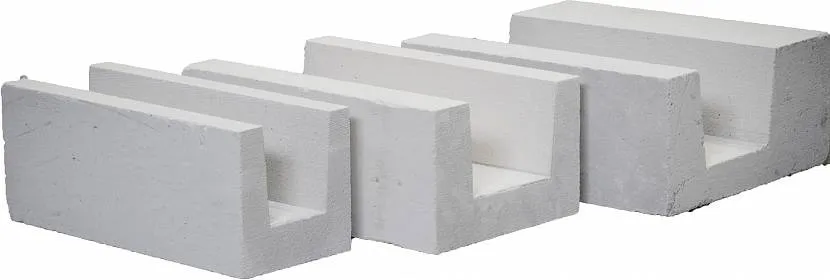

Внешний вид и габариты отдельно взятых U-блоков Источник www.stroyportal.ru У каждого вида перемычек имеются свои преимущества и конкретные условия, в которых он может применяться.
Железобетонные
Железобетонные перемычки отличаются высокой несущей способностью, большой массой и повышенной сопротивляемостью к неблагоприятным внешним воздействиям. При создании конструкция дополнительно армируется для получения максимально высоких прочностных характеристик.

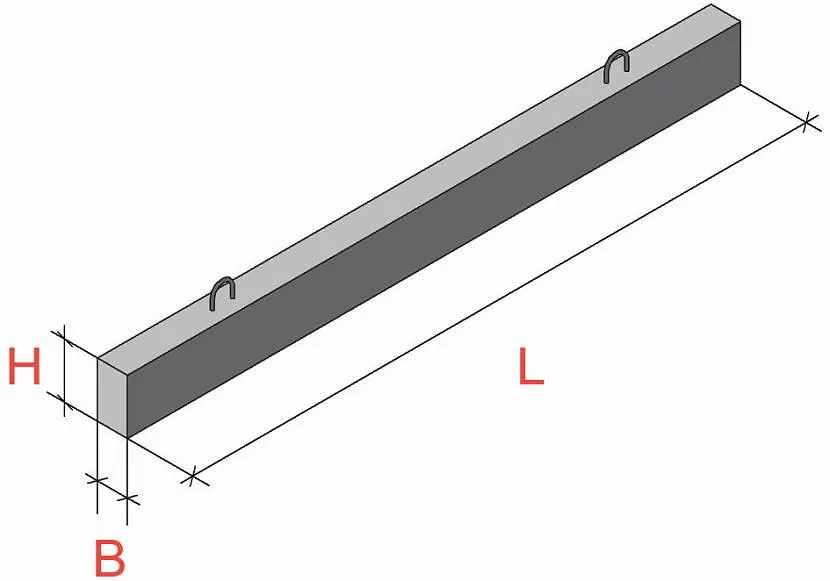

Маркировка и размеры железобетонной перемычки отражаются в названии. Маркировка даёт информацию об основных характеристиках. Сокращения, которые используют все производители монолитных изделий, регламентированы ГОСТом. Например, в названии 2ПБ10-1 цифра 2 означает размер поперечного сечения, ПБ – тип изделия (бывают брусковые – ПБ, плитные – ПП, балочные – ПГ), цифра 10 – длину в дециметрах, цифра 1 – расчётную нагрузку в кН/м.
Некоторые варианты ЖБИ оборудованы строповочными петлями для более удобной погрузки Источник зжби4.рф
Минусом данного вида балок является высокая теплопроводность. Их можно использовать, только если в дальнейшем планируется создавать качественное утепление стен и всей конструкции в целом.
Газобетонные
Для создания оконных проёмов в частном доме достаточно часто используются брусковые газобетонные изделия. Среди их плюсов выделяют маленький вес, высокую несущую способность, низкую теплопроводность (такая же, как и у газобетонных блоков), простой монтаж.
Недостатком перемычек из газобетона является их более высокая цена по сравнению с аналогами. Однако при возведении частного дома не требуется создание большого количества оконных проёмов (как, например, в многоквартирном доме), поэтому покупка нескольких балок по чуть более высокой цене не приводит к существенному увеличению общих затрат на строительство.
Сборная конструкция из U-блоков
Сборные конструкции отличаются гораздо более низкой стоимостью, однако при их монтаже потребуется прилагать больше усилий. U-образный блок представляет собой несъёмный опалубочный элемент, который имеет свободную полость внутри.
Во внутреннюю полость могут укладываться теплоизоляционные материалы или заливаться бетон. Источник fabrika-betonov.ru
Перемычка из U-блоков создаётся следующим образом:
- Осуществляется сборка блоков и их соединение друг с другом.
- В полости размещается арматурный каркас.
- Внутрь блоков заливается бетон. Заливку можно осуществлять как на земле, так и на месте конечной установки.
Из U-блоков можно создавать конструкции нужной ширины и длины без каких-либо проблем. Минусом использования блоков являются временные затраты. После заливки бетона нужно будет ждать, пока он наберёт прочность, и только потом продолжать строительство.
Перемычка из металлических уголков
Наиболее простым сборным вариантом считается перемычка, созданная с использованием металлических уголков. Данные изделия применяются для создания основы для укладки газобетонных блоков. Чаще всего для основы используется стальной профиль. Среди преимуществ перемычки из уголка в стене из газобетона выделяют:
- крайне низкую стоимость;
- быстрый монтаж;
- надёжность.
Подбор профиля с необходимыми размерами и эксплуатационными характеристиками возможен только после точных замеров Источник www.megapolys.com
Глубина опирания
Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним
Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:
- Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
- Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
- Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.
- Ширина оконного отверстия не превышает 120 см.
- Высота кладки над коробкой составляет не более 2/3 ширины проема.
- Устраивается временная опалубка.
- Над укреплением осуществляется армирование нескольких рядов.
- Пустоты заполняются клеем для газобетона.
Способы монтажа перемычек
Установка армирующих блоков выполняется с учетом характера материала. Схемы несколько отличаются.
На уголках или арматурных стержнях
Перемычка из уголка для газобетона используется при ширине проема до 120 см или в тех случаях, когда высота кладки над окном достигает ½ от его ширины. Пошаговая инструкция такова.
- Под уголки вырезают пазы с отступом от края в 10–15 см.
- Обрабатывают профиль антикоррозийной грунтовкой или полимерной краской. Затем оборачивают уголки штукатурной сеткой.
- Укладывают уголки так, чтоб они опирались на стены и входили точно в пазы блоков. Профиль разворачивают углом наружу.
С помощью U-блоков
Это наиболее удобный вариант армирования, поэтому используется чаще всего. Технология укладки следующая.
- Под перемычку берут доску по длине верхней кладки и подпирают ее кирпичами или металлическими трубами.
- Укладывают сверху блок так, чтобы его толстая стенка оказалась снаружи, а стрелка на маркировке указывала вверх. Лучше выбрать перемычку, которая по высоте совпадает с высотой блоков, так как в этом случае не нужно ее подрезать. Поднимают перемычку вручную, вдвоем или втроем. Если изделие тяжелое – более 100 кг, используют подъемник.
- Швы, в том числе и горизонтальные, проклеивают.
- С внешней стороны блок теплоизолируют минватой или листами пенополистирола.
- Укладывают внутрь арматурные стержни нужной толщины. Скрепляют проволокой.
- Углубление заполняют гравием и заливают бетоном марки М200. Состав выравнивают и уплотняют.
После того как бетон высохнет, убирают подпорки. Теперь можно продолжить строительство.
Армированных перемычек
Установка армированного варианта максимально проста
Важно лишь правильно подобрать по размерам перемычку из газобетона. Опорная глубина на выступы стандартная – 30 см
Изделие поднимают наверх, обычно с помощью подъемника, так как вес перемычек достигает 120 кг. Затем блок устанавливают на стену на клей.
Допускается монтаж сдвоенной перемычки при большой толщине стены. Укладывается блок вплотную друг к другу на клей. При необходимости верхнюю часть газоблоков выравнивают рубанком.
Монолитные перемычки
Монтаж такого варианта наиболее сложен. Плюсом его можно считать совершенно точное совпадение по размерам с основным рядом блоков, минусом – неоднородность стены.
- Из досок или фанеры собирают опалубку своими руками и устанавливают на проеме, подпирают брусками. Опалубку ставят после того, как уложат ряд, в котором должна размещаться перемычка.
- Так как блок должен опираться на кладку, для него оставляют по 20–30 см с каждой стороны проема.
- С наружной стороны опалубки крепят теплоизоляцию. Обычно используют плиты пенополистирола.
- Изготавливается арматурный каркас. Стержни подбирают соответствующего диаметра. Укладывают в 2 ряда или связывают проволокой в объемную конструкцию.
- Опалубку заливают бетоном марки М200–М300 и утрамбовывают.
Затем нужно подождать окончательного твердения материала и выровнять верх.
Вопрос эксперту
Какой нужен раствор для кладки?
Газоблоки рекомендуется класть на клей. Если же по каким-то причинам выбран цементный раствор, используют самый обычный вариант из расчета на пустотелый кирпич. Проще всего нужные пропорции и объем раствора с учетом имеющегося оборудования вычислить с помощью специальных онлайн-калькуляторов.
Характеристика U-образных блоков из газобетона
Кладка из ячеистого бетона плохо работает на изгиб, поэтому её приходится усиливать не только в местах возникновения напряжений: углах и пересечениях стен, проёмах, да и просто при большой длине и высоте, но и предусматривать на обрезе стен прочные балки из железобетона, на которые и опирают перекрытия и кровли.
- Железобетон – материал холодный, коэффициент теплопроводности у него в 17-20 раз выше, чем у автоклавного газобетона, поэтому он становится местом активной потери тепла. Чтобы этого не допустить, фасад приходится в обязательном порядке утеплять, тогда как сам газобетон в этом совершенно не нуждается.
- Для решения данного вопроса и придумали u-образный газоблок, в выемку которого можно установить каркас и залить бетон как в статичную опалубку. Внешние параметры у него такие же, как и у рядового стенового блока, разница заключается только в форме сечения.
Дом из какого материала Вам нравится больше всего?
Дом из бруса
23.8%
Дом из кирпича
17.62%
Бревенчатый дом
13.74%
Дом из газобетонных блоков
19.19%
Дом по канадской технологии
11.03%
Дом из оцилиндрованного бревна
3.47%
Монолитный дом
3.98%
Дом из пеноблоков
3.85%
Дом из сип-панелей
3.31%
Проголосовало: 3689
- В сечении u-газоблок представляет собой лоток с утолщённым дном и стенками. Размер выемки зависит от общего размера блока, но в целом толщина дна составляет 60-70 мм, стенок 40-145 мм. Одинаковая толщина стенок только у блоков шириной 200 мм, так как они применяются для возведения внутренних стен (для наружных — только в двухслойной кладке).
- У более широких п-образных блоков из газобетона, применяемых для кладки наружных ограждающих конструкций, одна стенка может быть сделана толще другой. Более толстая «смотрит» в сторону улицы, и защищает залитую внутри ЖБ балку от промерзания.
По плотности u-образный газобетонный блок выпускается в трёх вариантах: 400; 500 и 600 кг/м3. Обычно выбирается такой вариант, который использован и для основной кладки.
Строение пеноблока
Данный продукт свободный и пропускает воздух, благодаря чему создает микроклимат. Состав пеноблока применительно ГОСТу 25485-89 Бетоны ячеистые:
- Связующий цементный раствор, сделанный по ГОСТу 10178-85(содержание силиката кальция 70-80%).
- Песок, совпадающий с требованиями ГОСТа 8736-93. В нем должен содержаться кварц (не менее 75%).
- Вода, совпадающая с требованиями ГОСТа 3732-79.
- Пенообразователь на разных основах. К примеру:
- Костный клей (ГОСТ 2067-93).
- Сосновая канифоли (ГОСТ 19113-84).
- Клей мездровый (ГОСТ 3252-80).
- Паста скрубберная (ТУ 38-107101-76).
- Едкий натр (ГОСТ 2263-79).
Пенообразователи разделены на два подвида: натуральные и синтетические. У первой категории в составе только экологически одобрено чистая основа. Главное преимущество категории: толстая перегородка между пор. Это значительно усиливает долговечность. Вторая категория менее распространена, в связи своего вреда для здоровья. Такие изделия дешевые, но при этом хилые и некачественные.
В составе пеноблоков могут встречаться и другие компоненты:
- Фиброволокно ВСМ (волокно строительное, микроармирующее). Его применение позволяет приобрести продукт с точными границами. Также оно повышает крепость на сжатие до 25%.
- Зола-уноса. Специальная зола, образующиеся при сгорании топлив на ТЭС. Часто используют для экономии цемента (удается сокращать до 30%).
Таблица соразмерности составляющих распространенных марок D600 и D800:
| Марка (плотность) | Цемент (М500) | Мелкофракционный Песок | Пенообразователь | Ускоритель Затвердевания |
| D 600 | 310 кг | 210 кг | 1,16 л | 0,5 кг |
| D 800 | 320 кг | 400 кг | 1,12 л | 0,5 кг |
Кладка перегородок
В соответствии с проектом дома обозначаем на несущей стене место для будущей перегородки. Разметка должна быть строго перпендикулярна фундаменту.
В месте, где будет перегородка, в клеевой шов вкладывается гибкая связь из нержавеющей стали. Анкеры одним концом монтируются в несущую стену, а другим концом — в шов перегородки.
Гибкие связи кладки закрепляются в шве гвоздями. Первый ряд блоков кладется на цементно-песчаный раствор.
При дальнейшей кладке необходимо следить за тем, чтобы раствор укладывался по всей ее ширине. Гибкие связи кладки вкладываются в каждый второй ряд блоков несущей стены.
Гибкие связи кладки можно монтировать в слой раствора и без гвоздей — путем вдавливания.
Анкеровка дополнительно возводимой перегородки. Гибкие связи крепятся к несущей кладке дюбелем. Для крепления перегородок к перекрытиям используются гибкие связи кладки или монтажная пена.
Монтаж
Для установки перемычек над проемами требуется соблюдать определенные правила, чтобы избежать перекоса и растрескивания. В частном строительстве, элементы длиной менее 2 м, можно устанавливать вручную, для больших проемов потребуется автокран. Монтаж зависит от типа перемычек:
- ПБ – применяется в проемах несущих стен, поскольку они обладают повышенной прочностью на изгиб и берут на себя нагрузку верхних перекрытий.
- ПП – менее прочны, поэтому ставятся на самонесущей стене, принимая нагрузку только той стены, в которую упираются.
Установка производится после завершения кладки, на утвержденных в проекте отметках. Перед этим проверяется надежность поверхности и уровень выведенной кладки.
Важно при монтаже правильно определить глубину, на которую происходит опирание перемычки. Этот показатель для несущей стены должен быть не менее 250 мм с каждой сторон, а для самонесущих стен достаточно 120 мм
Чтобы закрыть всю ширину кладки, укладывается несколько железобетонных брусков, но они не должны выходить за плоскость стены.
Правила
При укладке железобетонных перемычек нужно учесть несколько важных моментов, которые помогут избежать проблем в дальнейшем:
- высота балочной перемычки должна быть не меньше 5% от высоты перекрываемого проема;
- ширина конструкции из этих элементов должна соответствовать ширине кладки проема;
- можно использовать перемычки, залитые не менее чем за месяц до установки, чтобы бетон набрал расчетную прочность;
- перед монтажом бетонную смесь нужно тщательно утрамбовать, чтобы избавиться от воздушных пазух;
- после установки ее правильность проверяется уровнем, поскольку конструкция должна быть строго горизонтальна.
https://youtube.com/watch?v=bNj0lqCgXNk
Правильно установленные в проемы перемычки обеспечат нужную прочность конструкции здания и его долговечность. Эти элементы должны быть изготовлены из бетона высоких марок с надежным армированием, поскольку к их прочности предъявляются повышенные требования. При выборе типа необходимо учитывать величину нагрузки, на которую она рассчитана. Самый популярный тип – брусковые перемычки, недорогие, простые в изготовлении, выдерживающие высокие нагрузки. Но для экономии материалов, в проемах самонесущих стен используют и другие типы этих конструкций.
Разновидности пенобетонных перемычек, их конструкционные особенности
Виды U-образных блоков из пенобетона для укладки перемычки.
Все известные на сегодняшний день разновидности перемычек, основой для изготовления которых выступает пенобетон, сводятся к двум типам — монолитному пенобетонному блоку и монтажному элементу, изготовленному в виде буквы «U».
Самый простой из приведенных типов — это монолитный блок. Исходя из объективных пределов прочности указанной детали (который, в свою очередь, вытекает из физических особенностей ячеистой структуры блока), с его помощью можно создавать надежные перемычки над дверными или оконными просветами шириной до 1,75 м.
U-образные перемычки представляют собой более сложный вариант, в первую очередь из-за своей формы. Тем не менее они во многих случаях представляются для строителей более предпочтительными, поскольку одновременно с функцией перемычки над проемом решают задачу формирования своего рода опалубки для подготовительной заливки пенобетонного раствора под монтаж следующего уровня здания.
Схема устройство оконного проема в стене из трехслойных стеновых блоков.
Производят блоки для перемычек методом заливки жидкой пенобетонной смеси в формы заданных размеров и конфигурации. Для придания указанной монтажной детали достаточной степени прочности в форму для заливки помещают армирующую сетку с величиной ячейки 50х50 мм. Сетку изготавливают из проволоки диаметром не менее 5 мм.
Для того чтобы перемычка была максимально надежной и прочной, при ее производстве должны быть соблюдены некоторые строительно-монтажные требования.
В частности, исходя из места, в котором ее устанавливают, и из того факта, что снизу она, как правило, не подпирается сплошной стеной, максимальный вес одной перемычки не может быть больше 85 кг. Ее средняя плотность должна соответствовать категории D500, а класс прочности пенобетона на сжатие — категории В1. Кроме того, коэффициент способности проводить тепло, который замеряется в сухом состоянии, должен находиться в пределах 0,08-0,1 Вт/м*С.
