Как правильно выбрать плиты перекрытия
Пустотные плиты перекрытий – самые продаваемые железобетонные изделия. Многообразие форм стало причиной сокращений, используемых производителем в маркировке. Для того, чтобы разобраться рассмотрим ситуацию на отдельном примере. В качестве образца возьмём плиту перекрытия типа 1ПП 48. 100 в расшифровке это обозначает:
- 1ПП – плита перекрытия, единица обозначает номинальное расстояние между центрами пустот, определяемое в соответствии с ГОСТ 23009-78, ГОСТ 26433.0-85, ГОСТ 21779-82.
- 48 – длина плиты, 4 800 мм.
- 10 – ширина, 1 000мм.
Зная эти условные обозначения, разобраться в тонкости маркировки не составит труда.
Перекрытие из газобетонных плит
Газобетонные плиты – армированные самонесущие элементы, конструкция которых, как правило, имеет пазогребневую систему соединения. Несмотря на монолитное исполнение, они гораздо легче железобетонных плит. Также они обладают повышенными звуко- и теплоизоляционными характеристиками. А высокоточная геометрия позволяет получить идеально ровную поверхность и сократить затраты на отделочные работы.
Технология устройства
Монтаж плит из газобетона выполняется автокраном и минимум 3-мя рабочими в следующей последовательности:
- Строповка конструкции.
- Укладка на несущие стены.
- Стягивание плит между собой с помощью специальных стяжных хомутов.
Торцы плит по периметру здания перекрывают кладкой из газобетонных блоков необходимой толщины.
При необходимости уже на следующий день после монтажа конструкция готова к полноценной эксплуатации – допускается выполнять кладку, а затем и перекрытие второго этажа в доме из газобетона.
Какие есть варианты перекрытий?
В домах, выстроенных из газобетонных блоков, в качестве перекрытий могут служить разные строительные материалы, такие как дерево, бетонные плиты, блоки и пр. В зависимости от способа устройства в таких домах чаще всего применяют следующие виды перекрытий:
- деревянное;
- бетонное;
- заливное-монолитное;
- сборно-монолитное.
Каждый из этих вариантов имеет свои особенности и свои плюсы. Так, например, бетонная плита перекрытия — самый прочный и долговечный вариант, однако и самый тяжелый (простой фундамент на сваях такие плиты может не выдержать). Есть свои недостатки и у деревянных и монолитных перекрытий, которые могут частично компенсироваться специальными технологическими приемами, применяемыми в процессе укладки перекрытия. Давайте рассмотрим эти моменты более подробно.
Блиц-советы
- При выборе сечения древесины, предпочтение следует отдавать более мощным элементом, так как, в противном случае компенсировать их чрезмерную слабость не удастся, даже сделав из них в перекрытии сплошной частокол.
- Для многоэтажных зданий рекомендуется укладывать деревянные перекрытия между этажами не напрямую на газобетонные блоки, а на железобетонный армирующий пояс, монтируемый по всему периметру здания.
- Для закладки армирующего пояса и установки балок наиболее подходящими являются специальные U-образные блоки, которые необходимо рассчитывать и заказывать отдельно.
- Чердачное перекрытие подвергается минимальным нагрузкам, поэтому на нем можно серьезно сэкономить, исключив армирование и настилку пола. Для перемещения по чердаку достаточно между лагами проложить мостики.
Устройство межэтажного перекрытия
Для того чтобы сделать черновой потолок качественно, важно понимать, как устроено межэтажное перекрытие в деревянном доме в целом. Оно состоит из нескольких слоев, каждый из которых должен выполнять определенную роль
Если все элементы собраны правильно, перекрытие будет надежным и прослужит много лет.
Схема межэтажного перекрытия в деревянном доме
В базовом варианте оно может быть выполнено в 5 слоев.
Таблица. Слои межэтажного перекрытия в деревянном доме.
Слой
Предназначение
Дощатый пол
Если сверху располагается еще один этаж, понадобится настелить пол и для него. Дощатый пол может быть черновым, под финишную отделку, также его можно использовать в качестве чистового варианта.
Пароизоляция
Многие пренебрегают этим слоем, однако его лучше сделать, чтобы получить действительно качественный результат — межэтажное перекрытие, сделанное на совесть.
Утеплитель
Нужен для того чтобы помещение хранило тепло
Это особенно важно в том случае, если сверху расположена крыша или неотапливаемый чердак.
Гидроизоляция
Гидроизоляция необходима для защиты дерева от разрушения под действием влаги.
Черновой потолок
На черновой потолок крепится финишная отделка. Также он служит опорой для гидроизоляции, утеплителя и пароизоляционного слоя
Что касается окончательной отделки потолка, существуют различные варианты. Пожалуй, самым популярным из них является отделка потолка гипсокартонными листами. Крепить их нужно на металлический каркас. Это очень простой, недорогой и практичный вариант финишной отделки, которая будет выглядеть отлично, если все сделать правильно.
Отделка потолка гипсокартоном
Для того, чтобы соорудить черновой пол, сначала нужно прикрепить к несущим балкам доски, затем — уложить утеплитель и гидроизоляцию, и после этого останется только произвести финишную отделку потолка гипсокартоном или любым другим материалом. Когда потолок будет готов, можно приступать к настилке пола этажом выше — для этого поверх утеплителя нужно будет уложить пароизоляцию и настелить поверх нее доски.
Заливное-монолитное перекрытие из газобетонных блоков
Такое перекрытие еще называют сборно-монолитным, поскольку оно выполняется из готовых газобетонных (или других, например, керамзитовых) блоков. Сверху все это заливается бетоном и после его застывания составляет единую конструкцию.
Такое решение перекрытия может существенно снизить его вес, поскольку блоки газобетона довольно легкие, а полученная в итоге их заливки бетоном монолитность конструкции создает, как и в предыдущем случае, дополнительный армированный пояс для строения в целом. Технология процесса такова:
- На распределительную подушку с шагом, равным длине газобетонного блока, укладываются сборные тавровые балки;
- На нижнюю полку тавра укладываются газобетонные блоки;
- По периметру монтируется опалубка и каркасы армопояса;
- На верхней части тавровой балки одновременно с блоками и сейсмопоясом бетонируется арматурный каркас.
На сегодня подобное перекрытие считается наиболее прогрессивным и оптимальным вариантом при возведении одноэтажного газобетонного дома в зоне с низкой сейсмической активностью. Его применение в домах большей этажности, особенно в сейсмически активных зонах, в нашей стране ограничено отсутствием строительных норм и достаточного опыта строительства подобных сооружений.
В любом случае не рекомендуется устройство межэтажного перекрытия без соответствующего инженерно-строительного проекта. Правильно рассчитать перекрытие дома может только инженер-специалист, который имеет опыт проектирования газобетонных домов.
Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.
Как установить балки перекрытия между этажами в доме из газобетона своими руками
Общая схема межэтажного перекрытия выглядит так:
- Несущая конструкция. Это одиночные балки – матицы, или брусковая решетка с короткими прогонами – разменниками, как говорят строители.
- Накат между балками – поперечные доски, уложенные на черепные бруски.
- Черепные бруски – продольные рейки, прикрученные вдоль нижней границы балок.
- Пароизоляция и утеплитель – рулонные или щитовые материалы, настеленные на накат.
- Лаги – поперечные брусья, основа для досок пола.
- Чистовой пол – доски по лагам.
- Чистовой потолок – щиты, подшитые снизу к накату.
В частных случаях каких-то элементов в перекрытии может не оказаться. Например:
- При монтаже снизу накат делать не обязательно. Целесообразней установить только лаги и между ними уложить утеплитель.
- Если перекрытие монтируется сверху, то есть резон закрепить накат, а от лаг можно и отказаться.
Мнение эксперта Виталий Кудряшов
строитель, начинающий автор
Важно: в конструкции-сэндвичи обязательно следует добавлять пароизоляцию. Это непроницаемая для воздуха пленка, которая закрепляется у наружной поверхности – с той стороны, которая контактирует с более холодной средой
Технология выполнения работ
- Любая практическая работа начинается с расчета и планирования.
Схему перекрытия выбираем наиболее надежную – балки располагаются параллельно короткой стене. Балки следует выбирать такие, чтобы каждый квадратный метр перекрытий выдерживал нагрузку 400 кг.
Сечение и интервал установки брусьев подбираем в соответствии с данными таблицы 1.
Правило для руководства к действию: лучше установить меньше балок большего сечения, чем много мелкокалиберных досок.
Оптимальным считается сечение, когда высота относится к ширине с коэффициентом 1,5.
Основываясь на этих данных, производим расчет каждого вида материала.
- Подготовка балок и поверхности стен к монтажу.
- Концы балок промазываем антисептическими и антипиреновыми материалами.
- Стены: сначала следует провести нивелирование – проверку уровней отметок. Опорные платформы для всех балок должны находиться в одной плоскости.
- Следующая задача – нужно тщательно очистить посадочные места в стене и установить гидроизоляционные прокладки.
- Монтаж первой пары брусьев.
Это маячная пара. Первыми устанавливаются балки в крайних точках – у противоположных стен. Монтаж следует выполнить так, чтобы между торцами балок и стеной оставался вентзазор – 3–5 см.
Брусья закрепляются с помощью сухой гравийной подсыпки; края их обрезаются, как было указано выше.
-
- Установка всех балок перекрытия.
- Промежуточные брусья выставляются на одном уровне с маячными балками. Зазор между стеной и торцом – правило, обязательное для всех балок.
- Торцы брусьев опиливаются под углом, края оборачиваются рубероидом.
- Концы закрепляются. Зазоры уплотняются теплоизолятором, в свободные полости заливается ЦБР.
- Дальнейшие операции зависят от выбранной технологии.
- Можно по верху установить лаги. В получившиеся пазы укладывают утеплитель и пароизолятор. Затем настилают чистовые полы.
- Второй вариант – прикрепить к балкам продольные бруски – черепные, говорят строители. Эти рейки проходят с каждой стороны у самого края нижнего ребра. На рейки укладывают накат – поперечные доски. На накат настилают утеплитель, пароизоляцию. Затем на верхней поверхности балок монтируют полы, а на нижней – чистовой потолок.
Подготовка материалов и инструментов
Материалы и инструменты закупают после проведения расчетов. Технология материально-технического обеспечения такова:
- На основании начерченной схемы укладки формируют перечень и количества потребных материалов.
- На основании анализа техпроцесса составляют ведомость инструмента и оборудования.
Очевидно, что кроме основных материалов – бруса, досок, фанеры, гидроизолов и т. п., потребуются:
- вспомогательные – грунтовки, пропитки, краски (для металла и дерева), щебень, проч.;
- метизы – шурупы, винты, крючья, различные кронштейны, чалки и т. д.
Инструменты и оборудование: дрели, болгарки, лебедка, миксеры для подготовки ЦПР, струбцины, пилы, пассатижи, молотки, топоры, шлифовальные круги.
Зачем нужны перекрытия
Как фундамент, стены или крыша, перекрытие тоже является неотъемлемой частью здания. Его основная функция – разделение пространства дома на зоны, но есть и не менее важные, второстепенные задачи:
За счёт перекрытия может обеспечиваться поперечная жёсткость дома, что особенно важно при большой площади в плане или этажности:
- Воспринимает вес людей и обстановки помещений.
- Снижает теплопотери здания.
- Поддерживает комфортный уровень звукоизоляции.
- Предупреждает быстрое распространение огня в случае пожара.
- Участвует в дизайне интерьера и может быть выполнено в определённом архитектурном стиле.
Какие они должны быть
В зависимости от места положения, функциональность перекрытия меняется. По этому признаку их делят на:
Цокольные (подвальные). Эти перекрытия отделяют пространство первого этажа от помещений, располагающихся в зоне нулевого цикла, либо просто отсекают жилое пространство от грунта или технического подполья снизу. В зависимости от конкретной структуры здания, цокольное перекрытие может разделять отапливаемое пространство от неотапливаемого, или вообще ограждать от улицы по воздуху (например, когда опирается на ростверк), поэтому здесь нередко предусматривается полноценная тепло- и пароизоляция.
Чердачные (мансардные). По названию уже понятно, что это перекрытие отделяет полноценный жилой этаж от чердака или мансарды. Если чердак неотапливаемый, в конструкцию перекрытия закладывается рассчитанный на высокое сопротивление теплопередаче теплоизоляционный пирог. Если же подкровельное пространство предполагается эксплуатировать, расположив в нём жилые помещения, теплоизоляция выносится на кровлю, а перекрытие выполняется аналогично междуэтажному – в облегчённом варианте и без полноценного утепления.
Материалы для перекрытия
Рекомендуется предварительно подготовить необходимые материалы для обустройства перекрытий. К ним относятся:
Деревянные балки. Материал — цельная древесина или клееный брус. Их размеры не должны быть менее 50х150 мм. Они не должны иметь ослабленных зон или крупных сучков, которые могли бы повлиять на их несущую способность. Древесина в момент установки должна быть сухая. Конкретные размеры балок зависят от длины перекрываемого пролета и шага их укладки. При этом обеспечивается расчетная нагрузка в 400 кг на один квадрат перекрытия.
| Шаг, м | Пролет, м | ||||
|---|---|---|---|---|---|
| 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | |
| 0,6 | 75х100 | 75х200 | 100х200 | 150х200 | 150х225 |
| 1,0 | 75х150 | 100х175 | 125х200 | 150х225 | 175х250 |
- Доски для перекрытия и пола.
- Деревянные лаги.
- Бруски деревянные 5х5 см.
- Рулонная и обмазочная гидроизоляция для исключения контакта древесины и газобетона. Если между данными материалами будет прямой контакт, разница теплотехнических характеристик приведет к образованию конденсата, в результате чего дерево будет гнить.
- Утеплитель типа минеральной ваты.
- Материал для внутренней подшивки перекрытия. Может использоваться OSB, фанера, вагонка, гипсокартон и т. д.
- Антисептические и жаропрочные пропитки. Они необходимы для пропитки балок и досок. Пропитки препятствуют гниению дерева, повреждению его вредителями, а также возгоранию.
- Цемент и песок для создания армопояса.
Пример расчета ленточного монолитного фундамента
Схема устройства монолитного фундамента.
- глубина промерзания грунта – 0,8 м;
- расстояние от планировочной отметки до уровня грунтовых вод – менее 2 м;
- суммарный вес всех элементов конструкции без фундамента М1 (рассчитывается отдельно) – 55,5 т.
Исходя из имеющихся данных, задаем предварительные параметры фундамента: общая длина периметра L с учетом центральной перегородки – 47 м; ширина R – 0,4 м; высота H – 0,8 м.
Площадь подошвы фундамента S определяется путем вычитания площади его внутренней части (8,2×9,2 = 75,44 м²) из общей площади дома (9×10 = 90 м²) плюс площадь центральной перегородки (0,4×8,2 = 3,28 м²):
S = 90-75,44+3,28 = 17,84 м².
V = S×H = 17,84×0,8 = 14,272 м³.
В качестве материала для заливки выбираем бетон марки не ниже М150. Удельный вес бетона данной марки согласно нормативам – 2500 кг/м³, следовательно, общий вес фундамента составит:
М2 = 14,272×2500 = 35,680 кг, или 35,68 т.
Этапы строительства монолитного железобетонного ленточного фундамента.
Таким образом, вес дома вместе с фундаментом будет равен:
М = М1+М2 = 55,5+35,68 = 91180 кг или 91,18 т.
К данному значению необходимо прибавить полезную нагрузку от находящейся в доме мебели, оборудования, людей и т.п. С запасом эта величина принимается равной всей площади дома, умноженной на 180 кг/м²:
М(нагр.) = 90×180 = 16200 кг, или 16,2 т.
Итого суммарный вес здания со всеми нагрузками составит:
М(общ.) = М+М(нагр.) = 91,18+16,2 = 107,38 т.
P = M(общ.)/S = 107,38/17,84 = 6,019 т/м².
Варианты перекрытия дома из газобетона
Обустройство межэтажного перекрытия в доме из газоблока может быть выполнено одним из нескольких методов. К ним относятся: плитные, сборно-монолитные и монолитные. Каждая методика обладает определёнными достоинствами и недостатками, которые должны обязательно учитываться при монтаже и проведении подготовительных работ.
Плитное
Железобетонные конструкции, обладающие высокими технико-эксплуатационными характеристиками. Большей популярностью пользуются пустотные плиты, отличающиеся меньшим весом. Имеют разные размеры, в зависимости от типа и техники изготовления.
Типоразмеры ЖБ-перекрытий (ГОСТ 9561-91)
| Тип изделия | Длина, мм. | Ширина, мм |
| 1ПК 2ПК 3ПК | От 2 400 до 6 600 включительно, с интервалом 300, 7 200, 7 500 | 1 000, 1 200, 1 500, 1 800, 2 400, 3 000, 3 600 |
| 1ПК | 9 000 | 1 000, 1 200, 1 500 |
| 1ПКТ 2ПКТ 3ПКТ | От 3 600 до 6 600 включительно, с интервалом 300, 7 200, 7 500 | От 2 400 до 3 600 включительно, с интервалом 300 |
| 1ПКК 2ПКК 3ПКК | От 2 400 до 3 600 включительно, с интервалом 300 | От 4 800 до 6 600 включительно, с интервалом 300, 7 200 |
| 4ПК | От 2 400 до 6 600 включительно, с интервалом³00, 7 200, 9 000 | 1 000, 1 200, 1 500 |
| 5ПК | 6 000, 9 000, 12 000 | 1 000, 1 200, 1 500 |
| 6ПК | 12 000 | 1 000, 1200, 1 500 |
| 7ПК | От 3 600 до 6 300 включительно, с интервалом 3 000 | 1 000, 1 200, 1 500, 1 800 |
| ПГ | 6 000, 9 000, 12 000 | 1 000, 1 200, 1 500 |
Мнение эксперта Виталий Кудряшов строитель, начинающий автор
Задать вопрос
Примечание. Толщина многопустотных плит всех типоразмеров 220 мм.
Плюсы плитного перекрытия:
- Невысокая стоимость материала.
- Отличные показатели несущей способности (от 400 до 800 кг/м²).
- Быстрый монтаж.
- Хорошие звукоизоляционные качества.
- Выбор типоразмеров.
Минусы:
- Необходимость обустройства армпояса по всему периметру стен.
- Аренда крана.

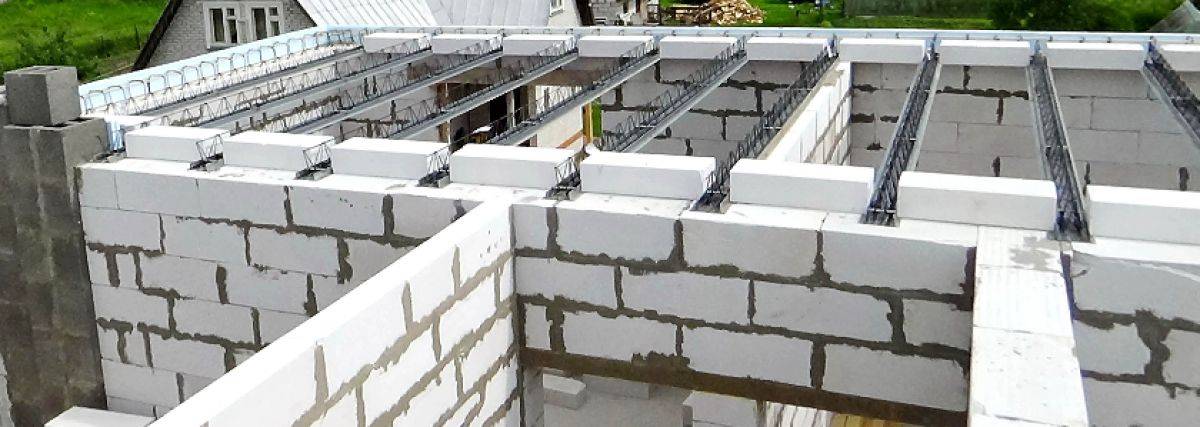

Сборно-монолитное
Сборно-монолитное перекрытие (СПМ) – облегчённая, надёжная конструкция, состоящая из нескольких элементов:
- Лёгкая бетонная балка с арматурным каркасом внутри. Монтируется в пролёте, выполняет роль направляющей.
- Газобетонные плиты с позогребневой (или без неё, в зависимости от производителя) системой соединения. Изготовлены в виде монолита, но намного легче аналогов из железобетона. В конструкции выполняют роль несъёмной опалубки.
- Армпояс – однослойный арматурный каркас. Вяжется на месте.
- Бетон – заливается сверху, используется как стяжка.
Мнение эксперта Виталий Кудряшов строитель, начинающий автор
Задать вопрос
Выбор типоразмеров газобетонных плит позволяет выполнять устройство перекрытий в домах, где нет возможности подъезда спецтехники.
Типоразмеры газобетонных плит перекрытия (ГОСТ 19570-74)
| Тип изделия | Длина, мм | Ширина, мм | Высота, мм |
| ПП 60.2,5-4,5 ПП 60. 2,5-6 | 5 980 | 625 | 250, 300 |
| ПП 57.3-6 ПП 57.2,5-4,5 | 5 680 | 625 | 250 |
| ПП 54.2,5-4,5 ПП 54.2,5-6 ПП 54.3-6 | 5 380 | 625 | 250 |
| ПП 51.2,5-3 ПП 51.2,5-6 ПП 51.3-6 | 5 080 | 625 | 250, 300 |
| ПП 48.2,5-6 ПП 48.3-6 ПП 48.2,5-4,5 | 4 780 | 625 | 250, 300 |
| ПП 42. 2,5-4,5 ПП 42.3-6 ПП 42.2,5-6 | 4 180 | 625 | 250, 300 |
| ПП 36.1,5-3 ПП 36. 2,5-3 ПП 36.2,5-4,5 ПП 36.2,5-6 ПП 36.3-6 | 3 580 | 625 | 150, 250, 300 |
| ПП 30.1,5-3 ПП 30.2,5-3 ПП 30.2,5-4 ПП 30.2,5-6 ПП 30.3-6 | 2 980 | 625 | 150, 250, 300 |
| ПП 24.1,5-3 ПП 24.2,5-3 ПП 24.2,5-4,5 ПП24.2,5-6 ПП 24.3-6 | 2 380 | 625 | 150, 250, 300 |
Плюсы сборно-монолитного перекрытия:
- Высокая скорость укладки.
- Небольшой вес (облегчает транспортировку, разгрузку, монтаж; снижение нагрузки на фундамент и стены).
- Показатель несущей способности от 300 до 600 кг/м².
- Хорошие звуко-, и теплоизоляционные качества.
- Происходит утепление потолка.
- Возможность выполнить работы без услуг крана и иной спецтехники
Недостатки:
- Ограничение в выборе типоразмеров.
- Высокая цена.
- Аренда спецтехники в случае использования плит большого размера.
- Сложности в укладке криволинейных поверхностей.

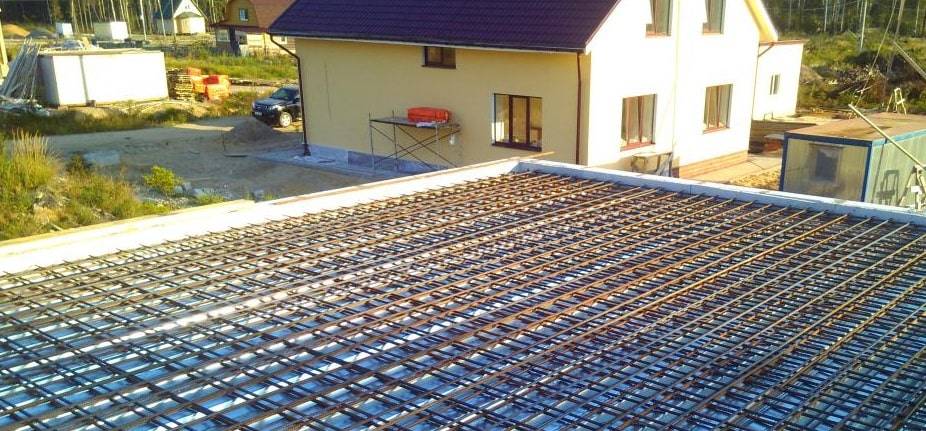

Монолитное
Монолитное устройство перекрытия первого или второго этажа в газобетонном доме самая сложная и трудоёмкая конструкция из перечисленных. Однако, она имеет ряд, несвойственных им преимуществ:
- Высокая несущая способность.
- Возможность перекрыть пролёт любой формы и конфигурации.
- Отсутствие необходимости аренды спецтехники и оплаты труда наёмных работников.
Минусы:
- Длительный срок застывания бетона.
- Длительный монтаж.
- Необходимость проведения расчёта нагрузок.
- Аренда бетононасоса, вибратора и миксера.
- Контроль за поверхностью на всём этапе твердения (уход и создание тепло-влажностных условий).
- Самый дорогостоящий вариант из перечисленных.
Перекрытия в доме из газобетона
Перекрытия в доме из газобетона выполняются, как правило, по армопоясу. При всех уникальных плюсах газобетона прочность блоков слишком мала, чтобы строить дома из газобетона выше, чем в два-три этажа. Перекрытие по газобетонным стенам монтируют на проектный армированный пояс из железобетона, проходящий по всему контуру ограждающих стен в уровне цоколя, под каждым межэтажным перекрытием и под крышей. Армопояса необходимы газобетонному дому не только в качестве опор для балочных систем. Перекрытия дома несут и перераспределяют нагрузки на несущие конструкции стен, а газобетон имеет недостаток хрупкости. Опирание балок на легкие пористые блоки может привести к местному продавливанию, поэтому независимо от вида перекрытия армопояса выполняют, в том числе и в целях усиления пространственной жесткости сооружения.
Требования к перекрытиям домов из газобетона учитывают недостаточную прочность газобетона на сжатие (вследствие ячеистой структуры блоков). Перекрытие должно обеспечить:
- Оптимальную прочность и жесткость (отсутствие прогиба);
- Запас прочности плюс к расчетному по нагрузкам, включающих усилия от людей, мебели и всего оборудования этажа плюс собственный вес перекрытия и вышерасположенных стен;
- Пожаробезопасность жилища;
- Комфортный уровень звукоизоляции.
Виды перекрытий для газобетонных домов:
- Плитные;
- Монолитные;
- Сборно-монолитные;
- Балочные – по деревянным или металлическим балкам.
Различные виды перекрытий современных коттеджей, современные и выразительные – шатровые, кессонные, арочные, кирпичные своды и другие – для газоблочных домов слишком сложны конструктивно и неэкономичны.
Отличие газобетонного дома – необходимость армированных поясов для любой местности, даже если сейсмические явления в районе стройки полностью исключены. Балочное перекрытие независимо от материала балок всегда обустраивают по армопоясу. Первый этап устройства армопояса – выверка точной горизонтальности верхнего среза несущих стен, что на практике нереально. Все дефекты устраняют, стирая газобетонный материал до полного выравнивания, затем перекрытие выполняют согласно технологии.
Монолитное перекрытие
Главное преимущество монолитных перекрытий в том, что можно залить перекрытие практически любой формы, что дает большую свободу при планировке дома. Для усиления конструкции, делают укрепленные армированные балки, повышающие несущую способность перекрытий и возможную длину пролета. В отличии от плит перекрытия, монолит распределяет нагрузку по всему периметру стен.
Достоинства и недостатки:
- Несущая способность (до 1000 кг/м2).
- Длина пролетов до 9 метров.
- Отличная звукоизоляция.
- Не требуется армопояс.
- Требуется нанимать бетономешалку и бетононасос.
- Самая большая стоимость из всех вариантов перекрытий.
- Долго возводить и ждать затвердения бетона.
Преимущества и недостатки по сравнению с плитами перекрытия
Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.
Важно!Для газобетонных стен в независимости от вида перекрытия всегда необходим армопояс!
В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.
Плюсами деревянных балок являются:
- Экологичность, так как дерево — это возобновляемый натуральный материал.
- Небольшая масса.
- Низкая теплопроводность по сравнению с бетонными конструкциями.
- Невысокая цена по сравнению с другими видами перекрытий.
- Большой ассортимент в выборе.
- Простота установки балок.
Отрицательные стороны у древесины тоже имеются:
- Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
- Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
- Горючесть (натуральные материалы легко воспламеняются).
Важно!Несмотря на такие значительные отрицательные качества, дерево все равно выбирают намного чаще, и вот почему: специальные составы для пропитки древесины смогут продлить срок службы, уберечь от гниения и воспламенения. А малая прочность искореняется благодаря использованию большего количества балок и уменьшения шага прокладки.. Теперь рассмотрим бетонные перекрытия и их недостатки:
Теперь рассмотрим бетонные перекрытия и их недостатки:
- Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
- Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.
Как видите, все недостатки связаны лишь с ценой. Чтобы принять окончательное решение, ознакомьтесь со статьей про плиты перекрытия в газобетонном доме.
Пол первого этажа: требования
Чтобы правильно обустроить перекрытие на первом этаже, необходимо знать о требованиях, которым оно должно отвечать:
- Материал должен быть прочным, надежным и долговечным.
- Перекрытие должно достойно переносить климатические, технологические и температурные воздействия.
- Конструкция должна выдерживать постоянные и временные нагрузки от несущих стен и фундамента.
- Основание должно быть довольно жестким, что касается допустимых показателей работы конструкции на прогиб.
- Конструкция не должна создавать мостиков звука и холода;
- Материал должен обладать теплоизоляционными свойствами.
Конструкция пола 1 этажа
Руководство по монтажу своими руками
Для межэтажных и чердачных перекрытий работы начинаются после закладки армопояса поверх газобетонных блоков по всему периметру стен.
1. Подготовка материала. Элементы нужной длины подпиливаются под углом в 60-70° на участке захода на газобетон с верхней стороны и обматываются толем или рубероидом.
2. Подготовка. Между будущей балкой и наружной стеной укладываются кусочки утеплителя и оставляется зазор для свободной циркуляции воздуха.
3. Монтаж опор, начиная с крайних элементов согласно выбранной схеме. Для фиксации к армопоясу (U-образным блокам или армированной ж/б ленте) используются металлические уголки или шпильки, обработанные составами против коррозии. Этот этап не стоит проводить самому, для ровного размещения требуются силы как минимум двух человек, тщательно проверяется уровень каждой опоры.
4. Фиксация пароизоляции с учетом рекомендуемого нахлеста. Этот слой является обязательным при разделении двух этажей или чердака, при сборке перекрытия первого этажа в доме из газобетона пленки или мембраны заменяются более плотной и надежной рулонной гидроизоляцией.
5. Монтаж наката, выполняющего функции потолка. К нижней стороны балок крепятся доски толщиной от 25 см или листовые материалы, например, гипсокартон. На этом этапе между ними и пароизоляцией нужно сделать вентиляционный зазор в 1-2 см.
6. Размещение утеплителя между деревянными элементами. Для определения толщины этой прослойки желательно сделать теплотехнический расчет, при отсутствии данных минимум принимается равным 10 см. Теплоизоляция укладывается без зазоров, с плотным примыканием к балкам, лучше всего для этих целей подходят плиты или маты минваты с пружинистыми краями, они удобны в работе и сохраняют способности древесины и газобетонных блоков к пропусканию воздуха.
7. Защита утеплителя от промокания. Оптимальные характеристики в данном случае имеют тонкие гидроизоляционные мембраны и пленки, рубероид используют преимущественно на чердаках.
8. Накрытие лагами и настил будущего пола. При укладке межэтажных перекрытий его можно сделать из шпунтованных досок, фанеры или листов ДСП, окончательный вариант зависит от типа напольного покрытия. При обустройстве неэксплуатируемых чердаков в целях экономии этот этап пропускают, достаточно прокладки поверх брусьев мостиков для перемещения.
9. Декоративная отделка потолка. Крупные балки иногда оставляют открытыми, но такое интерьер будет уместен не везде, в жилых домах нижний настил облицовывают вагонкой, гипсом или закрывают натяжными конструкциями.
Приведенная инструкция подходит для монтажа перекрытий с любой конфигурацией поверх газобетона с плотностью не менее 400 кг/м 3 и керамзитобетона. Основной зоной риска являются участки контакта дерева, блоков и металла. Прямого примыкания избегают, в данных зонах стен предусматриваются прокладки утеплителя или синтетических материалов и оставляются зазоры. К обязательным условиям относят выбор правильной древесины: без крупных сучков, трещин и слабых участков и влажностью не выше 15%. Необходимыми характеристиками обладает клееный или высушенный брус и готовые двутавровые балки.
Для обеспечения максимальной надежности эксплуатации перекрытия при его сборке рекомендуется:
- Соединять балки с помощью шурупов, а не гвоздей.
- Учитывать требования пожарной безопасности и пропитывать материалы не только антисептиками, но и антипиренами. Все элементы обрабатываются заранее, на стены из газобетона укладывается исключительно сухой брус. В целях экономии этот этап можно провести самостоятельно.
- Провести точный расчет толщины и согласовать полученные данные с параметрами армопояса. С целью исключения образования мостиков холода в домах на этих участках прокладывается тонкий слой теплоизоляции, в идеале защищающий обе эти конструкции. Закладка минваты или пенопласта только со стороны армопояса или перекрытия является нарушением, исключение делается лишь при использовании для увеличения несущих способностей стен U-образных блоков.
- Обрабатывать металлические крепежи антикоррозийными составами.
Современные частные дома зачастую имеют больше одного этажа. Причина этого простая — меньшая площадь фундамента, а значит и меньшая стоимость строительства, при приличной общей площади всего дома. Наличие больше, чем одного этажа у дома требует обустройства межэтажных перекрытий. И это дополнительно к чердачным, если вы не собираетесь вместо чердака устраивать мансарду.
Дома, возведённые из разных строительных материалов, требуют индивидуального подхода. Поэтому существует несколько методов установки перекрытий. Да и благодаря новым материалам возникли новые их виды.
Конструктивные особенности
Как уже говорилось, балка состоит из оцинкованного профиля (полки), 120 х 40 мм, к которому приварен треугольный арматурный каркас. Верхнее продольное армирование делают из прутка диаметром 8 мм, а нижнее – из двух прутков диаметром 12 мм. Но есть нюанс. Когда необходимо выполнить длинный безопорный пролёт, то балку усиливают за счёт дополнительного армирования. Снизу в каркасе предусматривают третью продольную арматуру расчётного диаметра, например, 25 мм для балки длиной 9 м. Верхнее и нижнее армирование объединяют в единую конструкцию поперечной диагональной арматурой диаметром 5 мм.
Для заполнения перекрытия можно использовать газобетонные блоки любой марки по плотности – D400, D500. Притом плотность газобетона мало влияет на несущую способность перекрытия, ведь блоки выполняют функцию несъёмной опалубки, а за восприятие нагрузки отвечает железобетонная плита.
Стандартный размер применяемых блоков – 625 х 200 х 250 мм. Блок с каждого торца должен опираться на оцинкованный профиль на величину не менее 40 мм. Исходя из этого, шаг между балками должен быть 725 мм.
Может возникнуть вопрос: безопасна ли конструкция, где блоки зажаты между балок? Не вывалятся ли они? Конечно, нет. Подобные перекрытия активно применялись ещё в советское время, и тогда блоки просто зажимались между балками. Но за счёт бетонирования они соединялись в монолитное единое целое, и никаких проблем с перекрытиями не было. В современных балках предусмотрены полки для удержания блоков, так что надёжность конструкции ещё выше.
Обратите внимание: несмотря на заполнение газобетоном – материалом с хорошими теплозащитными свойствами – сборно-монолитные перекрытия требуется утеплять, если они отделяют тёплые помещения от улицы
Нужно ли армировать стены?
Да, нужно. Стены длиной более 6 метров нуждаются в армировании каждые 4 ряда, причем первый – обязательно, а в сейсмических зонах — всегда. Для этого нужно сделать в выложенном ряду две штробы (для перегородок достаточно одной), и уложить в них рифленую арматуру сечением 8 мм. Иногда в продаже можно встретить штрабленые блоки, и их целесообразно купить заранее. Таких блоков понадобится 25% от общего числа.
Схема армирования кладки из газобетона в соответствии с рекомендациями Aeroc.
Не стоит армировать газобетонные стены кладочной сеткой: это увеличит толщину шва.
На углах следует загибать арматуру, а не выпускать ее из штробы. Это одна из часто встречающихся ошибок.
Вывод
Окончательный выбор осуществляется исходя из расчетных нагрузок и ваших финансовых возможностей. Но есть некоторые рекомендации: цокольное перекрытие в доме из газобетона, как и межэтажное, лучше делать монолитным, сборно-монолитным либо из ЖБ плит. А для чердачного отлично подойдут деревянные балочные конструкции или, опять же, сборно-монолитные.
Плиты перекрытия ПК 42-10-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…
От 7755 руб/штПодробнее
Стальная балка сборно-монолитных перекрытия YTONG длиной до 9мСКИДКА 20% от цены! Лёгкая стальная балка YTONG со свободной арматурой в виде пространстве…
От 1815 руб/пог. мПодробнее
Плиты перекрытия ПНО 42-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПНО (облегченная) для всех типов зданий длин…
От 9297 руб/штПодробнее
Металлизированная балка «Домовладелец» длиной 1,0-4,0 м (400кг/м?)Металлизированная балка из арматурного каркаса и оцинковоного корпуса, позволяющего исполь…
От 1089 руб/пог. мПодробнее
Газобетонные блоки CUBIBLOCK D500 B3,5 F100 625х250х250 ровныйБлок газосиликатный стеновой для малоэтажного строительства CUBIBLOCK, ровный, плотностью…
От 4350 руб/м³Подробнее
