Расчеты
Понятное дело, что общий вес конструкции напрямую зависит от размеров, в первую очередь от толщины. Но мало кто подозревает, что наряду с собственным весом на плиту приходится нагрузка в виде суммы массы стяжки, финишного покрытия, находящихся на ней людей и мебели. Таким образом становиться понятно, что точно рассчитать количество нагрузок на перекрытие невозможно. Но если прибегнуть к статистическим данным, то удастся максимально точно произвести расчеты с запасом нагруза на плиту. Для примера приводим данную таблицу:
| Высота перекрытия размером 5 на 5 метров | 15 сантиметров |
| Допнагрузка из-за собственного веса плиты | *2500=375 килограмм на квадратный метр |
| Высота стяжки из цемента | 5 сантиметров |
| Толщина ламината | 0.8 сантиметров |
| Общий вес мебели | 2000 килограмм |
| Вес стола и предметов на нем | 200 килограмм |
| Вес 10 людей | 1200 килограмм |
| Распределенная нагрузка — qв | 400 килограмм на квадратный метр |
Итого общая сумма нагруза на плиту перекрытия составляет 775 килограмм на квадратный метр. Так как в данной таблице приведены составляющие имеющие характер не постоянного пребывания, то примем распределительную нагрузку (qв) как временную.
Расчет монолитной плиты перекрытия дело сложное и его лучше всего доверить специалисту.

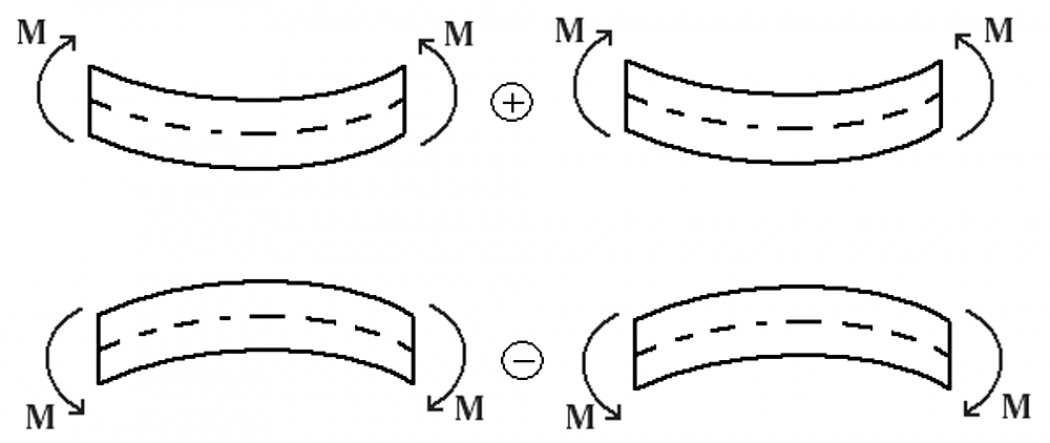

Расчет наибольшего изгибающего момента
Самым важным параметром при выборе арматуры, точнее того какое сечение она будет иметь, является наибольший изгибающий момент. Как расчет монолитного перекрытия используем пример ниже.
Мы имеем дело с конструкцией, операющейся по своему контуру на стены, это означает, что она выступает как балка по отношению к осям абсцисс и осям аппликат и будет испытывать определенное сжатие в двух плоскостях. Изгибающий момент по отношению к осям абсцисс балки с опорами на две стенки, который имеет пролет ln вычисляется по формуле mn = qnln2/8 (для большей удобности значение её ширины имеет 1 метр). Если пролеты равны, то равен и каждый момент.
m1 = m2 = q1l1²/8 = ql1²/16 = ql2²/16
В таком случае максимальным значением расчетного момента является данная формула:
Ma = 775*5²/16 = кгсм
Величина изгибающего момента для бетона имеет другое значение, так как он подвержен сжимающему воздействию:
Мб = (m1² + m2²)&sup0.5; = Ma√2 = x = кгсм
Вычисляем среднее арифметическое от обоих изгибающих моментов:
M = (Ma + Мб)/2 = = 1472.6 кгсм
Правила укладки сборных ЖБ плит
Готовые железобетонные плиты монтируются с помощью автокрана. Технологическая последовательность действий следующая:
- На поверхность опирания на стенах накладывается «растворная постель» толщиной слоя в пределах 20-30 мм. Стандартно укладка изделий производится с опорой на 2 стены.
- Выполняется строповка плит. За это время нанесенный раствор немного подсохнет, что предупредит его выдавливание под воздействием большого веса ЖБИ.
- Изделие перемещается к месту установки. При приближении рабочие зацепляют его баграми, направляя его, таким образом, к месту укладки.
- ЖБИ укладываются на 2 противоположные стены с обеспечением глубины опирания в пределах 100-150 мм в зависимости от материала стеновых конструкций.
- При необходимости подкорректировать положение плиты лучше использовать лом. При этом в поперечном направлении стен их двигать нельзя во избежание съезжания с зоны опирания и разрушения стеновых конструкций.
Фото 4. Процесс укладки железобетонных плит
На следующем этапе производится анкеровка плит и заделка швов между уложенными изделиями.
Фото 5. Заделка стыков между плитами
Особенности укладки рассмотрены в следующем видео:
Общее описание
Величина полезной нагрузки на квадратный метр будет зависеть от назначения помещения и характера оборудования. Если речь идет о чердачном перекрытии, то данное значение не больше 105 килограммов на квадратный метр. Для межэтажного перекрытия цокольного этажа данное значение увеличивается до 210 килограмм на квадратный метр. Перекрытия между этажами в частном доме должны быть прочными, под воздействием нагрузок они не должны перегибаться, допустимая величина перегиба для чердачных перекрытий составляет 1/200, тогда как в случае с пролетами между этажами это значение должно быть равно 1/250.
Защита перекрытий
Противопожарная защита
Особые требования к строительным материалам и конструкциям предъявляют нормы противопожарной защиты. Конструкции из разных по своим свойствам материалов различают по способности задерживать огонь в течение некоторого времени (полуогнестойкие) и полностью останавливать его распространение (огнестойкие).
В жилищном строительстве, в частности в зданиях, где пол верхнего перекрытия расположен более чем в 7 м от уровня земли, конструкции междуэтажного перекрытия должны обладать по меньшей мере огнезадерживающими свойствами (продолжительность сопротивления огню — не менее 30 мин в опытных условиях). Бетоны, в том числе и легкие, огня не боятся, по крайней мере, успешно его сдерживают в течение 3—4 ч. Древесину обычно обрабатывают растворами, придающими ей эффект дают негорючие материалы, в частности гипсоволокнистые и гипсокартонные плиты, широко применяемые для облицовки помещений. При проектировании перекрытий по открытым деревянным балкам необходимо учитывать и то, что эти балки подвержены воздействию огня не только снизу, но и с боков, и соответственно располагать огнестойкую облицовку.
При определении параметров стойкости конструкций из цельной древесины (например, хвойной) скорость ее выгорания принимают равной 0,8 мм/мин. При расчете перекрытий по открытым деревянным балкам высотой 24 см при ширине пролета 580 см ширину балок с учетом огнестойкости увеличивают до 12 см и более.
Технология монтажа деревянных перекрытий ↑
Брусы необходимо тщательно распределять, располагая их строго горизонтально и параллельно относительно друг друга. Шаг размещения брусков или досок должен быть по всей площади одинаковый.
Гвоздевая пластина
Допускаемый прогиб настила не должен превышать 1/350 длины балки, то есть на 3,5 м длины балки величина прогиба не должна быть более 10 мм. Если пролет велик, а сечение для создания необходимой прочности недостаточно, можно установить вертикальные колонны и построить дополнительно несущие стены. При монтаже добавочных колонн или несущих стен используют специальный перфорированный крепеж.
В местах соприкосновения слег с несущими элементами нужно стелить изолирующие материалы, к которым, например, относится демпферная лента. Можно использовать несколько слоев рубероида или листовой резины, что также послужит гидроизоляцией.
Перфорированная опора бруса
Часто стали использовать специальные кронштейны из перфорированного металла, благодаря которым монтаж балок можно выполнять встык с несущей стеной, собирать узлы стыковки ригелей и коротких брусков. К примеру, становится понятно, как сделать перекрытие второго этажа с проемом для расположения лестничного марша или проходом для дымохода.
У такого соединения имеются определенные достоинства:
- Т-образный узел отличается надежностью;
- монтаж делается быстро и без вырубки посадочного места в брусе, что сохраняет прочность конструкции;
- в стене нет необходимости создавать полость для упора балки, что не нарушает теплоизоляционных свойств стены;
- становится возможным использовать балки меньшей длины, чем ширина закрываемого проема.
Вариант монтажа с опорами
Далее крепят на установленные слеги настил с необходимыми слоями утеплителя. Количество слоев утеплителя и тип используемых материалов зависит от вида перекрытия.
Виды перекрытий и их устройство
Выбор шумоизоляционного материала
При выборе шумоизоляции для полноценного отсекания вибрационных и акустических шумов между этажами в частном доме главным критерием остается коэффициент звукопоглощения.
Наибольшим коэффициентом обладает:
- минеральная, эко-, базальтовая вата;
- войлок;
- фольгированные изоляторы;
- пробка.
Черновой пол из ДСП или ОСБ служит дополнительной шумоизоляцией, но только при правильном монтаже. Корректное устройство чернового пола – это листы фанеры или другого материала, которые не имеют плотного стыка с лагами. Панели скрепляются между собой, соединение со стеной происходит через войлочный утеплитель. Плинтуса в такой конструкции устанавливаются не на основной пол, а монтируются в стену.
Фольгированная подложка, пробка используется как изолятор для перекрытия между первым и вторым этажом дома, а также при обустройстве чердачного пола. Материал снижает структурный шум и дополнительно сохраняет тепло.
Нормы к толщине изоляционного слоя при установке междуэтажных перекрытий частного дома:
- Для чердачного перекрытия толщина шумоизоляции от 10 см, плотность материала от 50 кг/куб.м.
- Для междуэтажного перекрытия жилого помещения ― толщина шумоизолятора от 20 см при плотности материала 50 кг/куб.метр. Если плотность материала выше, то толщину изоляционного слоя сокращают пропорционально.
Для потолка
С целью шумоизоляции потолка в частном доме, используют мембранный поглотитель звуков, когда нет возможности разобрать междуэтажное перекрытие и провести полную изоляцию. Мембрану укладывают на слой минеральной ваты, базальтового волокна или минплиты, на выбор и производят монтаж на потолок, подвесные опоры, которые устанавливаются в стену, несущую потолочную балку.
Монтаж мембраны выполняется по периметру к стенам, они препятствуют распространению структурного шума на 90%. Для устройства потолочной мембраны используют минвату или плиты:
- ISOVER;
- ТехноНиколь;
- Технофас.
Оптимальная толщина для устройства шумопоглощающей мембраны – 150 мм, средняя плотность 100 кг/куб.м.
Для пола
Добиться тишины в доме помогает шумоизоляция пола между первым и вторым этажом. Работы проводят на втором этаже, используются пористые и волокнистые материалы, которые препятствуют распространению ударного и акустического шума:
- стекловата;
- базальтовое волокно;
- пробка;
- целлюлозная, минеральная вата;
- БТП – базальтовые теплоизоляционные плиты.
Для шумоизоляции пола используют плиты и вату, с плотностью материала от 55 кг/куб.м. При изолировании деревянных межэтажных перегородок чаще используют пробку, войлок, толщина которых от 4 см.
Виды перекрытий
По техническому решению междуэтажные своды условно разделяют на 2 группы:
- монолитные – перекрытия, выполненные из однородных элементов;
- сборные – конструкции из балок и заполнения.
В производстве монолитных сооружений используется бетон, который заливают в опалубки прямо на месте строительства. Толщина плит должна быть не менее 150 мм. Такие перекрытия отличаются прочностью и высокой несущей способностью. Кроме того, им можно задавать произвольные геометрические формы.
Несущей частью сборных вариантов являются балки. Они бывают деревянные, металлические, железобетонные. Балки равномерно распределяют по верхней части этажа. Между ними укладывают элементы заполнения, которые служат ограждением.
1. Перекрытия из деревянных балок.
Это наиболее популярный вариант материала для строительства деревянных и каркасных сооружений. Основу перекрытий составляет клееный брус из древесины хвойных и лиственных пород. Он отличается малым весом, простым монтажом и невысокой стоимостью. Вся конструкция состоит из деревянных балок, утеплителя, наката и пола. Ее допустимо использовать в помещениях шириной до 5 метров. Недостатком древесного каркаса является повышенная огнеопасность, а также вероятность загнивания и поражения жуками-вредителями.
2. Металлические перекрытия.
В качестве несущей основы выбирают швеллеры № 12-36 и выше. Для предотвращения коррозии их покрывают грунтом. Сверху укладывают деревянные лаги, а образовавшиеся пустоты заполняют утепляющими материалами со звукоизоляцией. Для этого хорошо подходят деревянные щиты, накаты, вставки из легкого бетона. В отличие от деревянных, такие перекрытия более надежные и долговечные. У них меньше толщина, что экономит жилое пространство. Большим минусом металлических вариантов является сложность монтажа, поэтому в частных домах из пенобетона они встречаются редко.
3. Перекрытия из железобетонных балок.
Изделия изготавливают на заводе промышленным способом. Это наиболее популярный вариант, применяемый в строительстве коттеджей. Конструкцию составляют балки из прокатного профиля и пустотелые ж/б плиты толщиной от 90 мм. Межэтажные перекрытия имеют размеры 1,3-7,5 м в длину и 1-1,5 м в ширину.
Плюсы:
- быстрый монтаж;
- высокая несущая способность;
- хорошая термо- и звукоизоляция;
- приемлемая цена.
К минусам относится необходимость привлечения спецтехники при монтаже. Массивность конструкций требует дополнительного усиления стен в виде армированной обвязки. Кроме того, готовые ж/б плиты имеют фиксированные размеры, что ограничивает архитектурные возможности частного дома.
Требования к перекрытиям
Плиты, разделяющие этажи, должны обладать прочностью, достаточной для того, чтобы выдержать собственную и полезную массы (люди, мебель, бытовая техника, предметы интерьера). Размер полезной нагрузки на квадрат площади перекрытия определяется в зависимости от назначения помещения и характера находящихся в нем объектов. Так, для межэтажных перекрытий допустимый показатель составляет не более 210 кг/м2. Больше информации о перекрытиях разных типов можно найти здесь.
Для обеспечения надежной звукоизоляции все щели в местах стыковки строительных элементов тщательно закрывают. Любое перекрытие не может противостоять сильному и долгому горению. Для каждого вида материала рассчитано предельное время огнестойкости:
- 60 мин – плиты ж/б;
- 45 мин – деревянные конструкции с засыпкой и штукатуркой на нижней поверхности;
- 15 мин – перекрытия из древесины со штукатуркой;
- менее 15 мин – деревянные балки, не защищенные огнеупорными материалами.
Перекрытия, которые отделяют жилые комнаты от холодного чердака или подвала, нуждаются в дополнительной термоизоляции.
Устройство стяжки пола
Перекрытие, сделанное по грунту, необходимо гидроизолировать и утеплить |
Слой армированной стяжки должен быть не менее 4 см |
Свежую стяжку необходимо выровнять |
Готовая поверхность должна быть абсолютно горизонтальной |
Метки: безбалочные перекрытия, междуэтажные перекрытия, перекрытия по балкам, Устройство междуэтажного перекрытия, Устройство перекрытий
Популярные статьи
Разновидности плит и листов для обшивки стен, пола и потолка
Просмотров: 189 909
Как и чем удалить старый герметик и нанести новый
Просмотров: 144 003
Как сделать когтеточку и домик для кошек
Просмотров: 91 208
Как сделать душ со сливом в полу
Просмотров: 88 821
Монтаж распределительного электрощитка
Просмотров: 83 182
Монтаж освещения в квартире и частном доме
Просмотров: 80 663
Установка розеток и выключателей
Просмотров: 74 973
Виды кабелей, проводов и шнуров
Просмотров: 72 812
Как сделать сливной трап в душевой
Просмотров: 71 667
Монтаж скрытой электропроводки
Просмотров: 70 692
Утепление лоджии своими руками. Подробное руководство
Просмотров: 69 252
Строим межкомнатные перегородки своими руками
Просмотров: 69 157
10 мифов о каркасных домах
Просмотров: 68 970
Современное напольное покрытие для дома и квартиры
Просмотров: 68 621
Борьба с сыростью и конденсатом в доме и на даче
Просмотров: 67 054
Выбираем монтажную пену. Виды, свойства и особенности
Просмотров: 54 128
Правила устройства лестниц в доме
Просмотров: 53 188
Как правильно сделать стяжку пола
Просмотров: 50 247
Виды водопроводных труб и фитингов
Просмотров: 49 107
Приспособления и возможности ручного фрезера
Просмотров: 47 928
Как сделать клумбу, цветник или цветочницу на дачном участке
Просмотров: 47 829
Приставки, насадки и приспособления для дрели
Просмотров: 42 611
Как построить деревянный туалет на даче
Просмотров: 41 659
Строительство беседок. Формы, виды, назначение и правила строительства
Просмотров: 41 342
Как перевесить дверь
Просмотров: 39 122
Правила строительства ступенек крыльца
Просмотров: 37 115
Какие межкомнатные двери лучше – выбираем материал
Просмотров: 36 198
Перекрытие между этажами из дерева. Балочные перекрытия между этажами
В качестве несущей основы в перекрытиях балочного типа выступают балки, установленные с определенным шагом поверх стен или армопояса. На них укладываются элементы заполнения для получения полноценной ограждающей горизонтальной конструкции. В большинстве случаев используются деревянные и металлические балки.
Рисунок 6. Горизонтальные ограждающие конструкции балочного типа
Традиционно балочное перекрытие состоит из таких конструктивных элементов:
Деревянные балочные перекрытия подходят для зданий из любых материалов, но чаще сооружаются в каркасных, брусовых и бревенчатых домах
Однако важно учитывать, что они имеют некоторые ограничения на применение:
- При обустройстве междуэтажного перекрытия ширина пролета не должна превышать 5 м.
- При сооружении чердачных горизонтальных ограждающих конструкций максимальная ширина пролета должна составлять до 6 м.
Рисунок 8. Конструкция перекрытия по деревянным балкам
Главным достоинством перекрытий по деревянным балкам является быстрый и простой монтаж без привлечения грузоподъемной техники и применения специального оборудования. Не менее весомые плюсы – малый вес и невысокая себестоимость.
Из недостатков особенно выделяется склонность древесины к гниению и низкий предел огнестойкости.
Как монтируют деревянные перекрытия?
Устройство межэтажного перекрытия этого типа выполняется из балок лиственных либо хвойных пород древесины. Сечение может быть разным в зависимости от габаритов пролета и вертикальных нагрузок, которые будут воздействовать на конструкцию – 50×200, 100×100, 100×200 мм или другое.
Последовательность и особенности устройства:
- Монтаж балок. Перед установкой весь пиломатериал надо обработать антисептическим составом (для защиты от грибка и плесени) и антипиренами (для увеличения уровня огнестойкости). При опирании брусов на бетонные и каменные стены их концы лучше дополнительно гидроизолировать, например, обернуть рубероидом. Концы балок обычно делают скошенными, а при установке оставляют зазор 20-30 мм до задней стенки.
где 1 – деревянная балка;
2 – гидроизоляционный материал;
3 – теплоизоляция (можно использовать монтажную пену);
4 – раствор.
Рисунок 9. Место опирания деревянной балки на стены в разрезе
Монтаж наката. К боковым граням балок крепятся черепные бруски (рис. 10), на них будет укладываться накат из досок, которые должны плотно прилегать между собой.
где 1 – деревянная балка;
2 – черепной брусок;
3 – накат;
4 – пароизоляционная мембрана;
5 – теплоизоляционный материал;
6 – чистовой пол;
7 – чистовой потолок нижнего этажа.
Рисунок 10. Устройство наката
- Изоляционные работы. Поверхность наката обязательно устилается пароизоляционной мембраной, поверх которой укладывается теплоизоляция (обычно минеральная вата). Утеплитель нужно накрыть гидроизоляционной пленкой.
- Отделочные работы. Поверх балок выполняется устройство чистового пола. Если перекрытие межэтажное, снизу балок производится отделка потолка нижнего этажа.
Отделка потолка балочного перекрытия
Отделка потолка перекрытия производится в зависимости от дизайнерской задумки. До этого мы изучали чертежи, на которых балки скрыты какой-либо отделкой или подшивкой. Для отделки годится штукатурка, профилированная натуральная доска типа «вагонка», гипсокартонные листы («сухая штукатурка»), специальные отделочные потолочные плитки и т.п.
Что касается стальных балок, то практически всегда их закрывают, поскольку красоты в них нет, если, конечно, дом не выполняется в определённом стиле.
Однако деревянные балки нередко хочется подчеркнуть. В таких случаях черепные бруски подбиваются к балкам на желаемую высоту. Более того, черепным брускам также можно придать фигурную форму. Обычные бруски скрываются подшивкой.
Принимая этот вариант решения потолка, не надо забывать, что межбалочный объём здесь уменьшится, и, следовательно, пострадает звукоизоляция перекрытия.
Балочные перекрытия
Обычно несущими составляющими конструкциями выступают балочные межэтажные перекрытия, находящиеся на одном расстоянии друг от друга. Пространство между ними занимают заполнители.
Балки делаются из железобетона, дерева, фасованного металлопроката. Следует учесть, что они должны обладать прочностью, чтобы справится со всеми нагрузками. Стоимость работ по укладке деревянных конструкций довольно невысокая. В этом случае не понадобятся сложные грузоподъемные машины, что тоже позволит сэкономить.
Из деревянных балок
Обычно для каркасных или деревянных жилых домов с небольшим количеством этажей используются балочные деревянные конструкции. Их не следует ставить на пролетах, ширина которых больше 5 м.
На верхней части брусовой конструкции кладется настил, выступающий полом. Если под конструкцией располагается жилое помещение, снизу его подбивают досками, образуя потолок. Пустота заполняется звуко- и теплоизолирующим материалом.
Преимущества выбора деревянных перекрытий в доме:
- Монтаж проходит просто и быстро вне зависимости от конфигурации. Использовать специализированную технику для покрытия из дерева не требуется;
- Удается получить легкую и прочную конструкцию по достаточно низкой цене.
Главным недостатком дома с деревянными перекрытиями считается высокая огнеопасность.
Технология монтажа
Обычно монтаж перекрытий в доме, сделанном из бруса, происходит по следующим этапам:
Установка деревянных балок. Предварительно следует провести тщательную обработку антисептиками и солнцезащитными средствами. Если опорой будет кирпичная, бетонная стена, газобетон или пеноблок, то концы балки требуют обмотки рубероидом в два слоя. На концах балок делают запил торцевой части под углом 60 градусов. После установки в пространство следует залить утеплитель, например, монтажную пену. Укладывают деревянные балки параллельно друг к другу, расстояние между балками должно быть одинаковое;
Установка наката. Его создают из щитов, сделанных из досок. Накатные пластины крепятся к черепным брусьям с сечением 4х4 или 5х5 см. Предварительно их прибивают к боковым граням несущих балок. На накат закрепляется целый потолок;
- Укладка изолирующей прокладки. Чтобы звуко- и теплоизоляция были качественными при устройстве перекрытия в деревянном доме, потребуется заполнение утеплителем. Их может послужить стружка, минеральная вата, керамзит, солома, пенопласт. Лучше отдавать предпочтение «ватным» матам. Они весят меньше, чем керамзит, что снижает нагрузку. С помощью волокнистой структуры воздух между комнатами легче проникает. Этот утеплитель имеет высокие изолирующие свойства.
Перед устройством изолирующей прокладки важно расстелить между балками пароизоляционную пленку. Это может быть толь или пергамин
Важно, чтобы концы заходили на несущие элементы на высоту не меньше 5 см.
Металлические балки
Эти конструкции считаются более надежными, в сравнении с деревянными балками. Благодаря небольшим размерам сечения сохраняется полезное пространство. При этом их используют нечасто. Для наполнения применяют плиты или легкобетонные вставки, из-за чего масса конструкции сильно увеличивается.
Преимущества:
- С помощью металлических балок можно перекрыть широкие пролеты;
- Хорошая устойчивость к насекомым, загниванию и плесени.
Недостатки:
- Риск появления коррозии в областях высокой влажности;
- Невысокие тепловые и звуковые характеристики.
Металлические балки для потолочного перекрытия кладут в гнезда на стенах, подготовленные перед началом работ. Промежутки заполняются пустотелыми железобетонными плитами 90 мм толщиной. Затем обустраивается песчано-бетонная стяжка. Ее толщина не должна превышать 100 мм.
Из железобетонных балок
Они распространены для пролетов до 7,5 м. Основное достоинство – возможность создать конструкции с широкими пролетами, что сложно сделать с металлическими или деревянными аналогами.
Ригели кладутся с шагом в 600-1000 мм. В пространство устанавливаются блоки или легкобетонные плиты. Швы обрабатываются цементно-песчаным раствором. Для этого межэтажного перекрытия необходима изолирующая прокладка.
Технические требования
Плита для перекрытия дома должна соответствовать следующим требованиям:
- Прочность – достаточная для восприятия эксплуатационных нагрузок и распределения на несущие стены и фундамент. Необходимая несущая способность определяется с учетом назначения помещения и особенностей его оснащения.
- Жесткость – для обеспечения устойчивости к изгибающим нагрузкам.
- Теплоизоляция – относится к горизонтальным конструкциям, отделяющим холодные этажи от отапливаемых (например, между жилым этажом и неотапливаемым чердаком).
- Предел огнестойкости – важный параметр, от которого зависит то, сколько времени сможет конструкция противостоять воздействию открытого огня. Ни одна разновидность перекрытия в частном доме не является полностью огнестойкой, но некоторые виды могут достаточно долго сохранять целостность при воздействии огня – железобетонные до 60 мин, балочные деревянные с оштукатуренной нижней поверхностью до 15 мин.
Фото 1. Цокольное перекрытие из ЖБ плит
Если вы еще не определились, какое перекрытие и потолок сделать в частном доме, ниже мы рассмотрим основные виды горизонтальных ограждающих конструкций, их преимущества и недостатки.
Сборные безбалочные перекрытия
При укладке плиты выравнивают, контролируя горизонтальность поверхности по нижней плоскости, которая служит потолком. Если наружные стены сделаны из легких бетонов, то по периметру стен в местах опирания железобетонных перекрытий устраивают монолитный армированный пояс. При монтаже плит не обойтись без панелевоза и крана. Если стены подготовлены, то раскладку плит по этажу можно выполнить за один день. Перекрытия можно нагружать сразу после установки.
Внимание!
- Длина опирания плиты на кирпичную стену должна быть 12—15 см, на бетонную — не менее 7 см;
- надо следить за тем, чтобы плиты были уложены строго горизонтально;
- после раскладки плит необходимо приварить анкеры;
- пространство между плитами следует залить цементнопесчаным раствором марки не ниже М100;
- щели между перекрытиями недопустимы, они нарушат жесткость конструкции дома.
Сборные железобетонные конструкции
Самым распространенным видом бетонного перекрытия является конструкция из параллельно уложенных железобетонных плит. Плиты могут быть монолитные или пустотелые с обязательным продольным армированием. Чаще всего применяются пустотелые блоки, в которых полость выполнена в виде продольных параллельных отверстий. Предварительно напряженные армирующие стержни, уложенные параллельно каналам, обеспечивают достаточную разрывную прочность и прочность при изгибе.
Стандартные монолитные плиты марки от ПРТм-1 до ПРТм-13 выпускаются длиной от 117 до 359 см, шириной 39 см и толщиной 9-15 см (вес от 65 до 240 кг). Находят применение плиты из пенобетона, которые имеют меньший вес.
Пустотелые бетонные плиты марки ПК выпускаются с круглыми сквозными отверстиями диаметром 159 мм. Стандартные размеры таких плит: длина 479-695 см, ширина 104-242 см, толщина 22 см. В таких конструкциях после формирования пустот бетонные простенки составляют: между отверстиями – 26 см, от отверстия до границы плиты (и сверху, и снизу) – 30,5 см.
Настил наката перекрытия по деревянным балкам
Накат перекрытия образует потолок нижнего этажа. Настил наката можно выполнить своими руками разными способами. Опишем несколько способов устройства деревянного наката.
Обычно к балке прибивают черепные бруски сечением 40×40 мм или 50×50 мм. Черепные бруски прибивают вдоль боковых сторон балки так, чтобы низ обоих брусков был на уровне низа балки. На черепные бруски поперек балок укладывают деревянный накат – ровные
доски толщиной 10-25 мм.
Доски должны плотно прилегать друг к другу, лучше, чтобы они соединялись в четверть. В качестве наката можно использовать готовые деревянные щиты, листы фанеры. Для устройства ровного потолка нижнего этажа снизу к балкам прибивают
подшивку, например, гиспокартонные листы или листы фанеры толщиной от 8 мм и длиной по размеру пролета между балками.
Другой способ устройства наката увеличивает высоту потолка нижнего этажа. К деревянной балке прибивают черепные бруски сечением 40×40 мм. На черепные бруски укладывают деревянный накат в направлении поперек балок. Затем вдоль балок между черепными брусками
к накату прибивают подшивку – доски толщиной 40 мм, как и черепные бруски. Лучше, чтобы доски были соединены в четверть или в шпунт.
Есть способ устроить накат перекрытия по деревянным балкам из толстого горбыля или бруса толщиной от 60 мм. К балке прибивают черепные бруски сечением 40×40 мм или 50×50 мм. Поперек балок на черепные бруски укладывают горбыль скругленной стороной вверх
или брус.
Черепные бруски и брус (или горбыль) соединяют в четверть, вырезая паз в брусе. Толщину бруса (или горбыля) выбирают таким образом, чтобы низ балки и бруса были на одном уровне и чтобы было крепким соединение бруса с черепным бруском (вырезать
паз в брусе можно на 2/3 высоты бруса). Этот брус будет служить одновременно накатом и подшивкой. Обычно такой способ устройства перекрытия называют перекрытием без наката с подшивкой.
Также можно вместо черепных брусков вырезать крепежный паз в балке, но тогда нужно заранее принимать это в расчет при выборе размеров балок.
Иногда для эстетики нижнюю часть балок оставляют открытой, тогда накат укладывают несколько выше, крепя для этого черепные бруски в середине балок, а не на уровне низа балок.
Последовательность монтажа плит перекрытия
Изначально следует выполнить 2 этапа:
Подготовка
Важно создать правильный уровень между всеми опорными стенами сооружения. Допустимая разница – 1 см, её устранять не обязательно
Для проверки горизонтальной плоскости используют строительный уровень. Между противоположными стенами укладывают балку и проверяют ровность. Если есть небольшие неровности, их можно устранить цементным раствором.
Далее выполняется распределительный пояс для выравнивания стены. Армировочный пояс изготавливают из цемента М500 1 к 3 с песком. Важно обеспечить чистоту песка, по необходимости промыть, просеять. Раствор готовят средней вязкости. Смесь заливают в опалубку и протыкают или трамбуют для удаления пустот. Просыхание раствора занимает до 3-4 недель.
Главными качествами, за которые ценится железобетон, всегда называют прочность и хорошую сопротивляемость изгибающему моменту
Вывод

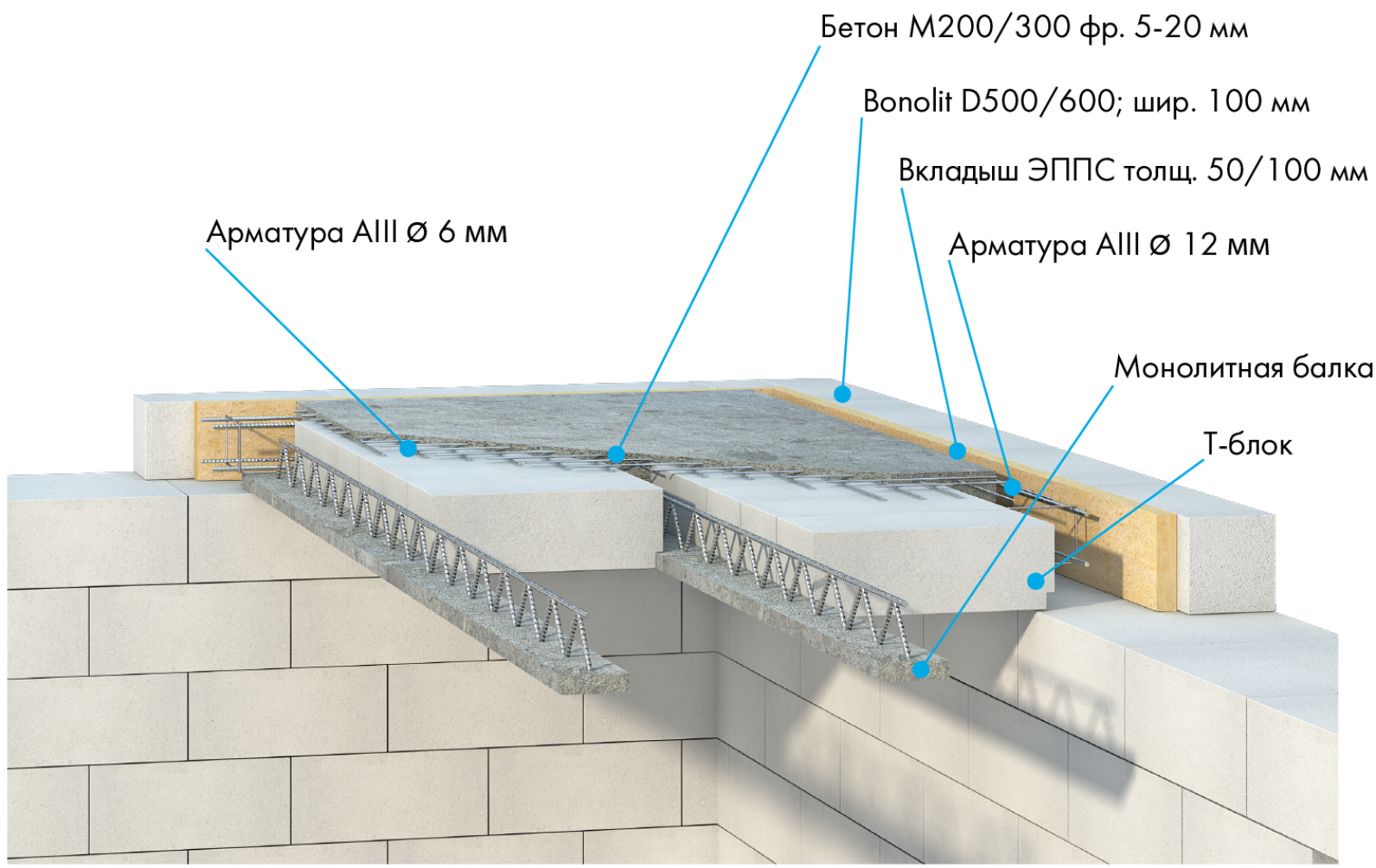

Окончательный выбор осуществляется исходя из расчетных нагрузок и ваших финансовых возможностей. Но есть некоторые рекомендации: цокольное перекрытие в доме из газобетона, как и межэтажное, лучше делать монолитным, сборно-монолитным либо из ЖБ плит. А для чердачного отлично подойдут деревянные балочные конструкции или, опять же, сборно-монолитные.
Плиты перекрытия ПК 42-10-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…
От 7755 руб/штПодробнее
Стальная балка сборно-монолитных перекрытия YTONG длиной до 9мСКИДКА 20% от цены! Лёгкая стальная балка YTONG со свободной арматурой в виде пространстве…
От 1815 руб/пог. мПодробнее
Плиты перекрытия ПНО 42-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПНО (облегченная) для всех типов зданий длин…
От 9297 руб/штПодробнее
Металлизированная балка «Домовладелец» длиной 1,0-4,0 м (400кг/м?)Металлизированная балка из арматурного каркаса и оцинковоного корпуса, позволяющего исполь…
От 1089 руб/пог. мПодробнее
Газобетонные блоки CUBIBLOCK D500 B3,5 F100 625х250х250 ровныйБлок газосиликатный стеновой для малоэтажного строительства CUBIBLOCK, ровный, плотностью…
От 4350 руб/м³Подробнее
