Отопление дома – какие бывают системы обогрева и схемы разводки

Однотрубное отопление

Однотрубная разводка предполагает соединение элементов в последовательном порядке. Здесь радиаторы наполняются теплоносителем по очереди. Другими словами, трубопровод отопления дома состоит из единой трубы, по которой рабочая жидкость перемещается к обогревательным элементам.

Подобная разводка отопительного трубопровода от котла может быть представлена в нескольких вариантах.

Горизонтальный тип

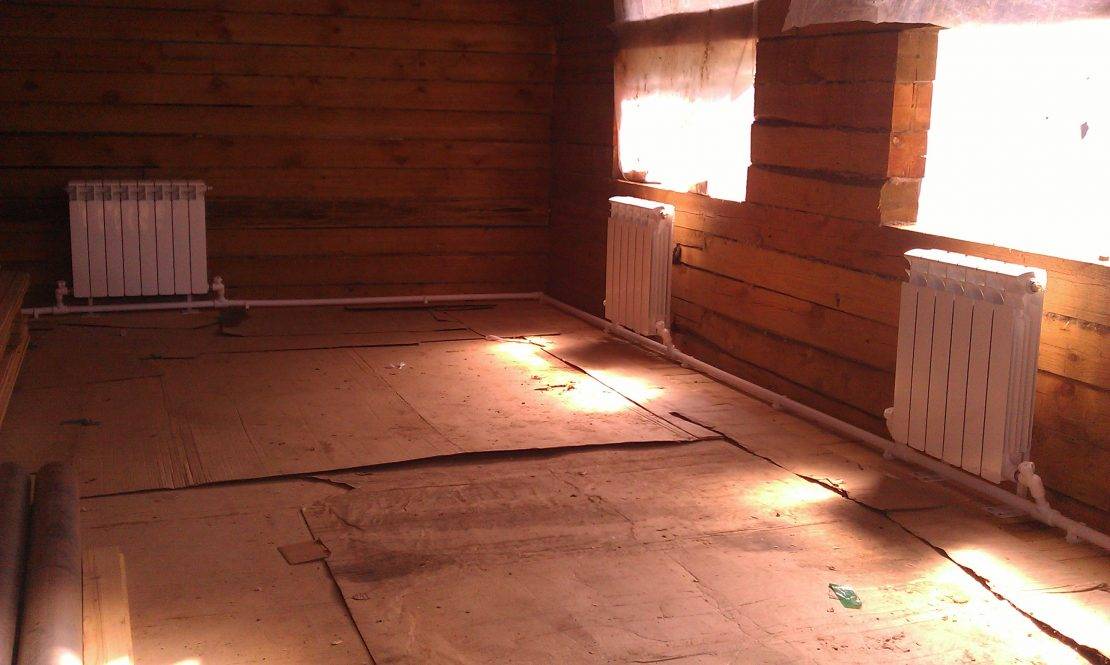

Горизонтальная однотрубная разводка предполагает расположение трубопровода в горизонтальной плоскости. Радиаторы в данном случае устанавливаются на едином уровне по отношению друг к другу.

Если горизонтальная однотрубная разводка монтируется в двухэтажном частном строении, в таком случае необходим стояк, который сможет обеспечить подачу теплоносителя к первому радиатору на верхнем этаже.

Схема разводки отопления горизонтального типа в однотрубных системах предполагает принудительную циркуляцию рабочей жидкости. Это в свою очередь требует применения специальных насосов. Такое оборудование является зависимым от электроснабжения дома.

Вертикальный тип

Монтаж однотрубного отопления с вертикальной разводкой позволяет исключить необходимость установки нагнетательных насосов, наличие которых обязательно требует горизонтальная разводка. Обусловлено это эффектом естественной циркуляции теплоносителя по трубопроводу. Обеспечивается решение расположением труб под определенным уклоном.

Отсутствие насосов делает систему отопления абсолютно независимой от электроснабжения строения. Данный фактор положительным образом отражается на удобстве эксплуатации отопительного оборудования в доме.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

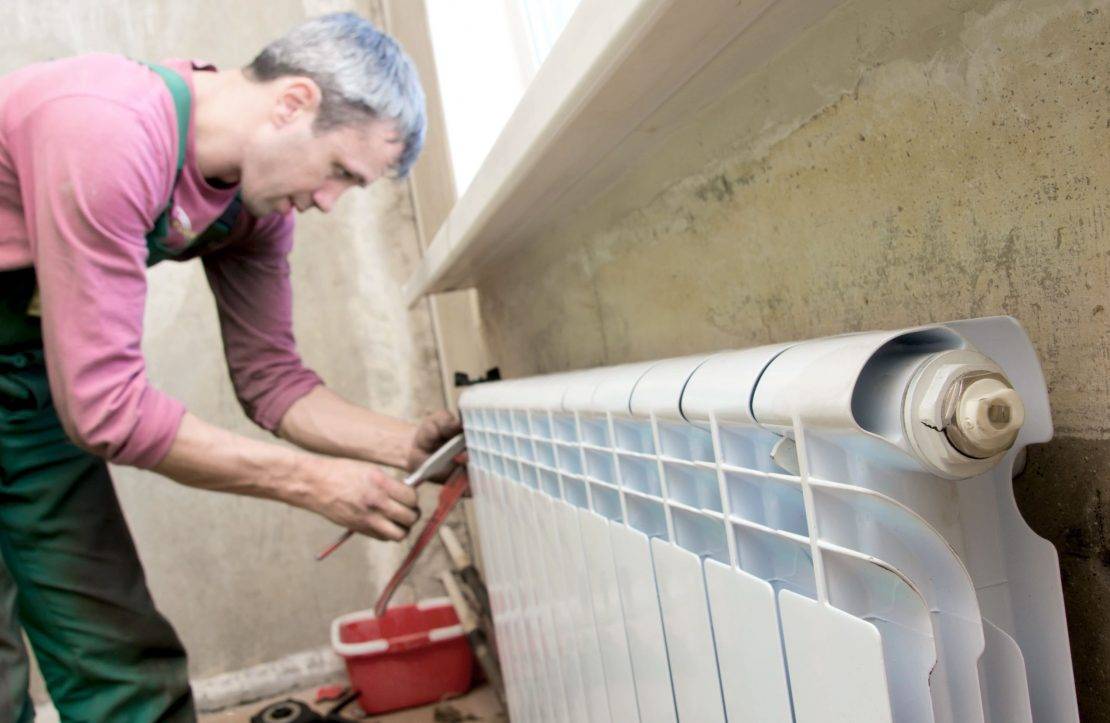

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Однотрубная схема отопления

Как правило, эта схема разводки системы применяется в частных одноэтажных домах и отличается лёгким монтажом, малыми трудозатратами и невысокой стоимостью. Радиаторы подключаются к трубе отопления последовательно. Отвод отработанного теплоносителя не предусмотрен. Такая схема водяного отопления имеет немало недостатков при обогреве частного дома:

• потере тепловой энергии – каждый следующий отопительный прибор будет нагреваться меньше предыдущего;
• невозможности регулировать интенсивность нагрева в одном помещении без аналогичных последствий для остальных. Снижая температуру в одном из радиаторов, произойдёт неизбежное охлаждение всех последующих батарей отопления;
• необходимости дополнительно оборудовать отопительную систему насосом для поддержания в ней рабочего давления.

Имеются технологические приёмы, с помощью них можно частично избавиться от перечисленных проблем. Улучшить работу однотрубной схемы разводки можно с помощью специального оборудования: термостатических клапанов, радиаторных регуляторов, воздухоотводов, балансировочных вентилей. Их применение несколько повысит стоимость монтажа, но зато позволит понижать или понижать температуру в одном из радиаторов без нежелательных изменений температуры в остальных отопительных приборах.

Способы отопления коттеджа

Сделав свой выбор в пользу какого-либо топлива, нужно подобрать котел, от которого зависит тепло в загородном доме. Рассмотрим наиболее востребованные и надежные системы, проверенные многолетней практикой.

Отопление с использованием твердотопливных котлов

Этот способ отопления является распространенным в более холодных регионах.

• долговечность,
• дешевизна,
• надежность,
• высокий коэффициент полезного действия котла.

• ручная закладка топлива;
• нельзя оставить систему без постоянного присмотра (в котел всегда нужно подбрасывать топливо, чтоб не разморозить систему);
• наличие склада для топлива.

Печное отопление

В небольшом дачном домике достаточно использовать традиционную печь. Такой способ отопления подойдет, если вы не планируете там жить зимой. Но нужно понимать, что печное отопление не регулируется. И для качественного разогрева придется потомиться в ожидании.

Во многих деревенских домах печи до сих пор популярны из-за простоты и дешевизны. А если деревня находится далеко от больших городов, но близко к лесу, а финансовые возможности невелики, то решение о кладке печи будет лучшим.

Такую печь можно использовать и для приготовления пищи, что делает ее универсальной.

Если нужно отопить небольшую зону, то идеально подойдет камин. Потрескивание дров и необычный декор внесет некую романтику и шарм в ваш дом.

Отопление с использованием жидкотопливных котлов

Такой способ встречается реже, но является некой альтернативой газовому теплоснабжению. Наиболее популярным топливом в системе являются дизель и отработка.

• автоматизация работы (хозяин может надолго оставить котельную без присмотра);
• высокий коэффициент полезного действия котла;
• надежность;
• высокая производительность (подойдет для очень больших домов, возможно, с производством).

• дорогое топливо;
• дополнительные затраты на склад горючего;
• уходящие продукты горения загрязняют атмосферу (может присутствовать специфический запах);
• грязное помещение котельной.

Жидкотопливный котел очень уместен, если в ближайшем времени планируется газификация района (то есть к поселку будет подведен природный газ). Так как можно подобрать такой котел, который в будущем будет переведен на газ, и не потребуются затраты на новую котельную установку.

Газовое отопление

Ваш участок подключен к сетевому газопроводу? Не остается никакого сомнения в приоритете газового отопления.

Данная система отопления:

• экономичная,
• при выбросе продуктов горения нет запаха и копоти,
• полностью автоматизированная,
• надежная,

имеет высокий коэффициент полезного действия котла.

К недостаткам можно отнести:

• взрывоопасность,
• зависимость от газоснабжающей организации,
• пожароопасность.

Газовый котел может работать и от баллонов с газом, и от системы газгольдера, но тогда отопление будет не так экономично. Если ваш выбор пал на данный вид системы отопления, то разберитесь, как установить газовый котел.

Отопление от электричества

Многие люди любят электроотопление за такие плюсы:

• простоту,
• недорогое оборудование,
• отсутствие дымохода,
• полную автоматизацию,
• удобство в эксплуатации.

Основными недостатками являются:

• высокая стоимость электроэнергии;
• необходимость большой мощности (не всегда существующие электросети могут предоставить нужные ватты).

Современные системы теплоснабжения дома очень многообразны, и с каждым годом появляются новые варианты нетрадиционных способов обогрева дома. Но по настоящий день такие способы встречаются в единичных случаях.

Базовые виды схем отопления

Все виды схем можно разделить на 4 подтипа: открытые и закрытые, насосные и самотечные.

В самотечной системе частного дома (система с естественной циркуляцией) движение теплоносителя происходит путём естественной циркуляции. Путем соблюдения простых законов физики система монтируется так, что не требует наличия дополнительного насоса. Хорошо подходит для небольших одноэтажных домов

В принудительной схеме водяного отопления частного дома жидкости происходит вследствие действия циркуляционного насоса. При использовании такой системы трубы можно монтировать в стены, в пол, проводить по потолку, прятать их от человеческих глаз. При правильном подборе насоса водяное отопление будет работать успешно. Такие схемы разводки отлично подходят для двухэтажных домов.

Открытая система от закрытой отличаются расширительным баком. В закрытой системе используется мембранный бак. Он позволяет поддерживать в системе нужное давление и компенсирует расширение теплоносителя.

Теперь давайте разберем каждую схему поподробнее.

Технология установки системы Ленинградка в частном доме

Если будет делаться ленинградская система отопления частного дома своими руками, то нужно пошагово разобраться в технологии монтажа. Если планируется скрытая прокладка трубопровода, то на подготовительном этапе в стеновой поверхности делают штробы для прокладки труб. Поскольку теплопотери при скрытой прокладке повышаются, трубы утепляют специальным материалом. При открытой разводке утеплять трубопровод не нужно.

Выбор трубопровода и батарей

Для устройства разводки можно использовать металлические или пропиленовые трубы. Трубопроводы из полипропилена проще и быстрее монтируются, но не применяются в северных широтах. Это связано с высокой температурой теплоносителя, что может привести к разрыву трубопровода.

Для выбора диаметра трубопровода учитывают число радиаторов:

• для подключения не больше пяти приборов применяют трубы диаметром 2,5 см (радиаторы устанавливают на байпасы сечением 20 мм);
• чтобы сделать контур из 6-8 отопительных приборов, используют трубы сечением 32 мм, а байпас диаметром 25 мм.

Не менее важно правильно определить количество секций, потому что на выходе из каждой батареи температура теплоносителя понижается на 20°С. Хоть она и смешивается с теплоносителем с высокой температурой (70 градусов), все равно на входе в следующий прибор вода немного прохладнее

Таким образом, при прохождении каждого последующего радиатора температура циркулирующей жидкости будет ниже.

Чтобы компенсировать теплопотери и повысить теплоотдачу радиаторов, число секций в каждом последующем отопительном приборе увеличивают. Чтобы правильно рассчитать теплоотдачу и количество секций, учитывают, что тепловая мощность первого прибора в контуре равна 100%, на второй радиатор требуется 110% тепловой мощности, на третью батарею – 120% и так далее. Иными словами требуемую тепловую мощность каждого следующего прибора в контуре увеличивают на 10%.

Монтаж

Выше мы разобрались, что такое Ленинградка в отоплении, теперь пришла очередь поговорить о монтаже системы. В таких контурах батареи обязательно устанавливаются на байпасах. Для этого они встраиваются в магистральный трубопровод на отдельных отводах. Причем расстояние между каждым отводом нужно точно вымерять. Допускается погрешность не больше 2-х миллиметров. Благодаря такой точности расчетов шаровые краны с американкой и отопительные приборы можно установить правильно.

На отводы устанавливают тройники. Одно отверстия выделяют для установки байпаса. Чтобы установить второй тройник, нужно измерять расстояние между центральными осями отводов

Важно не забывать, что этот размер изменится после установки байпаса

Во время сваривания металлических трубопроводов стараются, чтобы не образовывались внутренние наплывы. Когда байпас будет соединяться с магистралью, сначала приваривают тот его край, который позволит безопасно установить другой конец.

На радиаторы устанавливают угловые вентили и комбинированные муфты. Затем монтируют байпасы с отводами. Для этого длину отводов вымеряют отдельно. Излишек трубы срезают, а комбинированную муфту убирают. После этого муфты фиксируют на отводах сваркой.

Перед первым запуском из системы спускают воздух через краны Маевского. После запуска проводится балансировка работы игольчатых клапанов, чтобы выровнять температуру во всех отопительных приборах.

Виды самотечных систем

Планируя смонтировать отопление частного дома с естественной циркуляцией своими руками схемы подбирают в соответствии с планируемой производительностью системы и особенностями здания.

Отопительные контуры с самотечным движением теплоносителя делятся на типы по разным параметрам:

• по характеристике расширительного бака (открытые и закрытые);
• по принципу подключения радиаторов отопления (однотрубные и двухтрубные).

Чтобы определить оптимальный вариант, необходимо произвести гидравлические расчеты с учетом расположения и диаметра труб, принять во внимание характеристики котельного агрегата и тепловые потребности помещений. Расчет лучше доверить профессионалам, так как даже небольшие неточности негативно повлияют на эффективность обогрева дома

Порядок проведения работ

Если все готово, можно приступать к монтажу. Вот основные его этапы:

Установка котла

Подключение теплогенератора к системе газоснабжения может осуществлять только сотрудник газового хозяйства, но все остальное пользователь вправе сделать самостоятельно. Прежде всего, нужно правильно выбрать место для котла. Он должен стоять поближе к дымоходу, так чтобы длина соединяющей их трубы не превышала 25 см. Площадь поперечного сечения дымохода должна быть не меньше, чем у дымоотводящего патрубка котла.

Объем помещения должен составлять не менее 15 куб. м, а при мощности котла свыше 75 кВт – по 0,2 куб. м на каждый киловатт.

Схема отопления с газовым котлом

В помещении должно быть окно, минимальная площадь которого определяется из расчета 0,03 кв. м на каждый куб. м объема.

В котельную должен поступать свежий воздух – непосредственно с улицы либо через соседнее помещение, например, через кухню.

Подключать полимерные трубы непосредственно к котлу нельзя. Между ними и теплогенератором должен быть металлический участок длиной не менее 3 м.

Разметка

Перед тем как продолжить монтаж системы отопления, нужно отметить на стенах местоположение крепежных элементов и отверстий для пропуска труб.

Разметку отверстий под кронштейны радиаторов удобнее всего наносить при помощи шаблона.

Если предполагается использовать секционные радиаторы большой длины, то кронштейны нужно располагать не только с краю, но и посредине, чтобы избежать провисание прибора с его последующей деформацией и разгерметизацией.

Установка оборудования и монтаж трубопроводов систем отопления

Рассмотрим монтаж системы отопления из полипропиленовых труб. Перед навешиванием радиатора на стене можно закрепить лист фольги, которая уменьшит теплопотери за счет отражения инфракрасного излучения. Еще один полезный прием – установка над радиатором плавно изгибающегося жестяного козырька, который облегчит нагретому воздуху выход из-под подоконника.

Циркуляционный насос устанавливают на линии «обратки» перед самым котлом. Здесь теплоноситель является наиболее холодным, а значит, насос прослужит дольше.

Этот участок хорошо подходит и для мембранного расширительного бака. Последний очень не любит турбулентность, и как раз перед циркуляционным насосом она почти никогда не наблюдается.

Воздухоотводчик устанавливается в самой высокой точке контура.

Готовая отопительная система с трубопроводом

Соединения в полипропиленовых и металлопластиковых трубопроводах выполняются разными способами. Детали из полипропилена свариваются, для чего их нужно разогреть на специальном инструменте, называемом в обиходе паяльником или утюгом.

Время выдержки строго регламентировано и зависит от диаметра детали и толщины ее стенки. После разогрева одна из деталей одевается на другую и по мере остывания они образуют прочный сплав.

Ни в коем случае нельзя сваривать полипропиленовые трубы между собой встык, без применения муфты. Такое соединение не выдержит внутреннего давления и очень быстро даст течь.

Для присоединения металлопластиковой трубы к арматуре или радиатору на ней необходимо закрепить фитинг. Фитинги бывают двух видов:

1. Обжимные: самый доступный, а соответственно, и самый популярный вариант. Деталь состоит из штуцера, разрезного кольца (сухаря) и накидной гайки. Первой на трубу надевается гайка, затем – сухарь, после чего в нее вводят штуцер. Теперь сухарь нужно надвинуть на штуцер, а следом за ним – накидную гайку, которая при этом навинчивается на имеющуюся на штуцере резьбу. Затягивать гайку нужно до того момента, пока не услышите четырехкратное поскрипывание материала. У обжимных фитингов есть существенный недостаток: время от времени их приходится подтягивать, иначе они начнут подтекать. По этой причине их нельзя замуровывать в стены.
2. Пресс-фитинги: более дорогая, но зато и гораздо более надежная разновидность. Фитинг имеет гильзу, которая обжимается специальными клещами вокруг штуцера после надевания на него трубы. При таком исполнении протечки исключены, так что трубы с пресс-фитингами можно безбоязненно прокладывать скрытым способом.

Перед протяжкой трубы через отверстие в стене ее конец следует обмотать полиэтиленовой пленкой во избежание попадания внутрь мусора.

Собранную систему нужно подвергнуть испытанию давлением – опрессовке. Для этого используют ручной или электрический опрессовщик. С его помощью в системе на несколько часов создают давление в 1,5 – 2 раза выше номинального.

Если за время испытаний показания манометра не изменились, значит, протечки отсутствуют.

Принудительная циркуляция

Нейтрализация практически всех перечисленных недостатков достигается введением в состав системы циркуляционного насоса. В результате теплоноситель получает дополнительный импульс, благодаря которому эффективно преодолевает гидравлическое сопротивление трубопровода. Однотрубная разводка системы отопления в настоящее время является наиболее популярным решением в частных домах.

Местом установки помпы может выступать любой участок магистрали. Однако следует иметь в виду, что при воздействии горячей воды на резиновые элементы (прокладки), срок службы насоса заметно снижается. Поэтому прибор стараются устанавливать на обратной трубе, т.к. теплоноситель там не такой горячий. Перед помпой обязательно врезается фильтр грубой очистки, во избежание попадания внутрь механизма различных загрязнений. При подключении всех приборов и устройств рекомендуется использовать запорную арматуру и байпасы. Это заметно упростит ремонтные и обслуживающие мероприятия на отдельных узлах: в таком случае нет нужды в остановке всей системы и полного сливания теплоносителя.

Сильные стороны отопительных контуров с принудительной циркуляцией:

• Возможность использования более сложных разветвленных схем, приводящих к увеличению общей длины контуров.
• Можно не увеличивать диаметр труб. Благодаря помпе внутри системы создается достаточное для движения и равномерного распределения жидкости давление.
• Циркуляция имеет стабильную скорость. На этот показатель не влияет уровень нагревания теплоносителя и установка разгонного коллектора.
• Нет необходимости в организации углов наклона на горизонтальных участках трубопровода, т.к. для стимуляции движения теплоносителя используют насос.
• Появляется возможность врезки регулирующих приборов на всех батареях, что обеспечивает поддержание оптимального уровня обогрева, снижая энергозатраты и расходы на отопление.

Имеются также недостатки:

• Нужда в наличии электрического питания.
• Шум от работающей помпы.
• Необходимость дополнительных капиталовложений (если сравнивать с гравитационной схемой).

Нейтрализация их обычно не вызывает сложностей. Для поддержания стабильного энергообеспечения проводится установка автономного электрогенератора. Очень хорошо зарекомендовали себя системы, предусматривающие возможность перехода на режим с естественной циркуляцией. Чтобы снизить шум от работающего насоса, его обычно устанавливают в нежилом помещении.

Отличия однотрубной и двухтрубной систем

Двухтрубная система отопления считается самой надежной, так как теплопотери минимальны. Именно таким является устройство системы отопления многоквартирного дома. Теплоноситель, в качестве которого выступает вода, поступает из подающей трубы в радиатор, а из него возвращается в «обратку». Трубы могут располагаться по-разному – проходить парно, у пола, под батареями. Также встречается вариант, когда подающая труба находится поверх радиатора.

Системы с одной трубой могут иметь байпас (перемычку), или же нет. Эта перемычка дает возможность осуществить демонтаж радиатора, не отключая циркуляцию теплоносителя – нужно только перекрыть краны перед батареей. Если же байпас отсутствует, то при снятии прибора цепь разрывается, а циркуляция воды прекращается. По данной схеме индивидуального отопления в квартире часто подается теплоноситель к полотенцесушителям в многоэтажных домах.

Если все помещения в квартире располагаются по одной линии, то установка системы отопления в квартире однотрубного типа не имеет смысла, так как трубу необходимо будет поворачивать назад, к котлу (прочитайте: «Установка труб отопления в квартире — основные виды материала «). В этом случае лучше использовать двухтрубную схему. Посмотреть, как выглядят схемы устройства отопления, можно на фото.

Чтобы выполнить монтаж системы отопления в квартире, потребуются:

• газовый котел;
• трубы из пропилена или металлопласта;
• кран радиаторный прямоточный;
• краны шаровые;
• расширительный мембранный бак емкостью 18 литров;
• циркуляционный насос;
• обратный клапан;
• термостатический клапан;
• группа безопасности;
• клапаны Маевского;
• радиаторы;
• футорки или заглушки;
• шаровой кран для спуска воды;
• термостатические головки.

Система отопления многоквартирного дома

В соответствии с требованиями ГОСТ и СНИП системы отопления многоквартирного дома должны обеспечивать нагрев воздуха в жилых помещениях в зимний период до температуры 20-22 градуса при влажности 45-30 %. Для этого, при разработке проектно-сметной документации на строительство, проектируется и система отопления многоквартирного дома, обеспечивающая одинаковое давление теплоносителя в трубах, как на первом, так и на последнем этажах здания. Только при этом условии удается обеспечить нормальную циркуляцию теплоносителя, а, следовательно, и требуемые параметры воздуха в помещении.

Системы отопления многоквартирного дома

Если внимательно посмотреть на схему системы отопления многоквартирного дома, то видно, что диаметр трубопроводов, доставляющих теплоноситель к каждому жилому помещению, неуклонно уменьшается. Например, внутридомовая система отопления многоквартирного дома в подвальном помещении имеет диаметр трубопроводов на входе 100 мм, «лежаки», распределяющие теплоноситель по подъездам #8211 76-50 мм, в зависимости от размеров здания и протяженности крыла, а для монтажа стояков применяются трубы диаметром 20 мм. На обратке это правило действует в обратном порядке по возрастающей.

Следует остановиться и на конструкционных особенностях лежаков система отопления многоквартирных жилых домов (на подаче и обратке). Их концевики заглушаются шаровым краном, диаметром 32 мм, установленным на расстоянии не менее чем в 30 см от последнего стояка. Делается с целью создания аккумуляционного кармана для скопившихся в нижней, горизонтальной части системы накипи, окалины и прочих загрязнений, которые удаляются при плановой промывке отопительной системы.

Однако регулировка системы отопления многоквартирного дома, описанная выше не позволяет гибко выравнивать давление в системе, что приводит к понижению температуры помещений на верхних этажах, и в комнатах, отопление которых монтируется на обратке. С этой проблемой хорошо справляется гидравлика системы отопления многоквартирного дома, включающая в себя циркуляционные вакуумные насосы и автоматизированную систему регулирования давления, которые монтируются в коллекторе на каждом этаже здания. В этом случае меняется схема разбора теплоносителя по этажам и требуется дополнительное место для ее установки, что и является причиной редкого применения гидравлики в системе отопления многоквартирного дома.

Лучшая схема подключения радиаторов отопления и устранение проблем

Все эти потери, которые могут возникнуть на отопительных приборах, принимать в расчет нужно только на больших системах. Подключение батарей отопления в частном доме в системе с принудительной циркуляцией (с насосом) может быть любое. На количестве отдаваемого тепла это если и отразится, то совершенно незначительно. Выбирайте тот вид подключения радиаторов отопления, который наиболее удобен в вашем случае. Он и будет лучшим

Важно правильно рассчитать количество секций, а снижение теплоотдачи на 7% или 15% вы при этом не почувствуете: все расчеты берутся с запасом, округления — в большую сторону. Так что особо переживать нет причин. Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно

Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:

Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно. Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:

• При подаче теплоносителя сверху, внизу радиатор остается холодным. Наиболее вероятная причина — забита «обратка» или запорный вентиль (если он есть). Нужно прочистить кран или заменить кусок трубы — в зависимости от ситуации.

• Верх радиатора не греется. Скорее всего, в верхней части скопился воздух. Выпускаете его при помощи крана «Маевского». Теплообмен должен восстановиться.

• При боковом или нижнем подключении с байпасом (перемычкой) может возникнуть ситуация, когда при горячем стояке радиатор остается чуть теплым. Это возможно когда байпас имеет большую пропускную способность, чем необходимо. Получается, что значительная часть теплоносителя уходит через него. Если сначала ситуация была нормальной, скорее всего засорился или сломался вентиль, который стоит после байпаса. Прочищаете или меняете его и все должно быть в норме.

Вообще ситуаций и причин множество. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стал он холодным, причина кроется в засоренной трубе или вентиле, в заросшей трубе. Проверьте все, почистьте. Должно заработать. Если результата нет — вызывайте спеца. Но он, скорее всего, будет повторять ваши манипуляции.

Причина того, что плохо греются батареи обычно в том, что забились краны или заросли трубы

Слабо греющие радиаторы — это одна проблема. Не менее дискомфортно себя чувствуешь, когда в помещении слишком жарко. И это часто ощущают на себе те люди, которые поставили металлопластиковые окна. Сразу становится очень тепло, временами, при умеренных температурах «за бортом», невыносимо жарко. Приходится или часто открывать окна, или закрывать вентили на подаче. Комфортным такое существование назвать сложно. Но все можно исправить.

Отрегулировать (понизить или повысить) температуру, а не закрыть полностью, можно несколькими способами. Есть игольчатые вентили, которые позволяют изменять подачу теплоносителя вручную. Вы частично перекрываете поток, тепла выделяется меньше. Похолодало — кран открыли больше — тепла стало выделяться больше. Есть автоматические устройства — терморегуляторы на батареи (радиаторы), их называют «термокран», «термостат», «регулятор». От этого суть не меняется. Поворотом головки этого термостата, вы выставляете ту температуру, которую хотите поддерживать в комнате. И устройство само регулирует поток теплоносителя. Точность поддержания температуры плюс-минус 1oC.

Главный принцип работы отопления

Любой вид отопительной системы является замкнутым. В простом варианте любая схема разводки может быть рассмотрена как кольцо, состоящее из труб. В нем циркулирует горячая жидкость от нагревательного котла в приборы отопления, находясь в них какое-то время. Теплоноситель отдаёт при циркуляции тепловую энергию, и вновь направляется внутрь котла для нагрева. Цикл периодически повторяется.

Любая схема отопления включает в себя:

• Нагревательный котёл
• Соединительные системные трубы
• Радиаторы или аналогичные приборы отопления
• Арматуру
• Расширительный бак
• Циркуляционный насос

Плюсы и минусы системы

К достоинствам «ленинградки» можно отнести:

• Простоту. Несмотря на некоторые усложнения по сравнению с традиционной однотрубной системой, «ленинградка» очень проста. Ее монтаж под силу даже тому, кто не обладает специфическими знаниями и навыками в соответствующей области.
• Экономность. На «ленинградку» тратится на 20 % — 30 % материала меньше. Но тут сразу нужно оговориться – преимущество актуально только в сравнении с двухтрубной системой. Если брать однотрубную, то она окажется даже несколько экономичнее (из-за того, что батареи подключаются последовательно и к ним не делают отводы).
• Возможность тонкой настройки. Если установить на каждый байпас по игольчатому регулятору, появляется возможность регулировать температуру отдельно взятой батареи.
• Простота обслуживания. Если речь идет о традиционной однотрубной системе, для замены батареи ее придется полностью освобождать от воды. В случае с «ленинградкой» это не нужно – достаточно перекрыть байпас. Вода продолжит циркулировать по нижнему контуру. Правда, чтобы появилась такая возможность, нужно оборудовать байпасы кранами.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Еще один плюс – универсальность. «Ленинградку» можно реализовать где угодно: в дачном домике, одно- или двухэтажном коттедже. И даже в городской квартире.

Впрочем, у системы есть и недостатки. Вот основные:

• Неравномерность нагрева радиаторов. Проблему не решает даже игольчатый кран в байпасе. Правда, возникает она не при всех видах подключения. Но об этом – чуть позже.
• Невозможность подключения дополнительного нагревательного оборудования. Например, теплого пола. Но это не недостаток исключительно «ленинградки» — минус характерен для любого однотрубного отопления.
• Необходимость применения труб большого диаметра. Минимальный должен составлять не меньше 2,5 см. Если взять меньше, будет сложно подобрать подходящие байпасы для радиаторов. Из-за этого нередко происходит падение давление в системе. В результате вода не может нормально циркулировать. Проблему решают установкой патрубков меньшего диаметра, которые создают нужный напор.
