Что такое опорно-столбчатый фундамент и его отличие от других видов
Столбчатый фундамент — некоторое количество бетонных столбов, зарытых в грунт на определенную глубину (какая должна быть глубина заложения и какое количество столбов – об этом поговорим чуть далее). Сверху эти столбы жестко связываются ростверком. В качестве ростверка, как правило, используются бетонные, либо деревянные балки, в некоторых случаях ростверк заливается бетоном и является монолитной жесткой железобетонной конструкцией. Как уже говорилось выше, у опорно-столбчатого фундамента очень малая несущая способность, даже по сравнению с такими как мелкозаглубленный и незаглубленный ленточный фундамент, не говоря уже о монолитной плите. Но несмотря на это, при технически правильном подходе, он будет достаточно прочным, надежным и очень недорогим решением для некоторых типов домов, тем более что заложить его своими руками будет не так уж и сложно.
Где и как используется опорно-столбчатый фундамент
Из-за своих конструктивных особенностей опорно-столбчатый фундамент подходит не для всех типов домов. Из-за его малой несущей способности, основным условием для постройки дома на таком фундаменте является небольшой вес. А из-за малой устойчивости – дом должен быть построен из материала прочного на разрыв. Также, опорно-столбчатый фундамент не подходит для тех домов, в которых планируется подвальное помещение, так как устроить его у Вас, скорее всего, не получится.
После того, как мы определились для каких домов подходит такой тип фундамента, давайте разберемся в какой грунт его можно закладывать, а в какой нет.
Монтаж и демонтаж конструкций
При применении монолитных строительных технологий процессу монтажа и демонтажа уделяется пристальное внимание. Так как от качества выполнения этих работ напрямую зависит качество сооружаемого объекта
Для оптимизации трудозатрат при выполнении монтажно-демонтажных работ создана специальная система крепежей. Винты применяются для крепления параллельно расположенных щитов, а для последовательного соединения применяют замки.
Итак, использование разборно-переставных систем позволяет оптимизировать трудовые, временные и финансовые затраты на сооружение различных объектов по монолитной технологии. Мелкощитовые формы вполне успешно используются в частном строительстве, так как для их монтажа не требуется применения спецтехники.

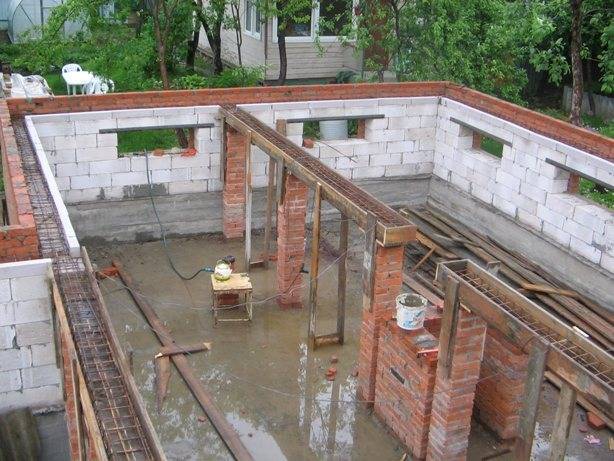

Кирпичная опалубка для фундамента и стен цоколя
i http-equiv=»Content-Type» content=»text/html;″>d=»attachment_155″ style=»width: 510px» class=»wp-caption aligncenter»> Кирпичная опалубка для цоколя
Опалубка из кирпича для фундамента несъемного типа строится просто. Нужно следовать технологии кладки. Несколько советов и последовательность работ.
- После земляных работ требуется укрепление дна слоем песка либо гравия, не меньше 300 миллиметров, хорошо утрамбовать, смочить и повторно утрамбовать.
- При создании кирпичной опалубки применяют такую же кладку, как и для стен, со сдвигом. Надо укладывать через 2 кирпича перпендикулярный к плоскости кладки кирпич.
- При создании фундамента и цокольного этажа не стоит делать кладку из кирпичей ребром.
- После кладки надо дать готовой стене хорошо просохнуть, чтобы прочно схватился раствор, после чего заливать внутрь бетонный раствор, как при обычном создании монолитного фундамента.
Полученная несъемная опалубка и, соответственно, итоговая конструкция, будут очень прочными. И вовсе необязательно использовать новый кирпич, вполне подойдет и бывший в употреблении. Также необязательно делать кладку из тяжелого сплошного кирпича. На практике применяет не только кирпич, но и бетонные блоки.
При создании опалубки из кирпичной кладки для заливки внешних стен, внутренних перегородок можно вести кладку ребром. Технология возведения монолитных стен не отличается от технологии с применением современных модульных опалубочных систем из пенополистирола и других материалов. Также поднимается в высоту, пространство между плоскостями армируется и заливается бетонный раствор с последующей утрамбовкой. Требуется отметить – можно поднять на 50 и более сантиметров, кладка раствором придает дополнительную жесткость.
Армирование кирпичной опалубки
К преимуществам такой технологии можно отнести следующие очевидные моменты.
- Полученная стеновая конструкция будет невероятно прочной. Сэндвич из двух рядов кирпича и железобетонный монолит посередине, такой дом – это крепость в буквальном смысле слова. Для тех, кто озабочен вопросом, как еще больше увеличить прочность стен – вот замечательное решение.
- Кирпич обладает отличными теплоизолирующими и шумопоглощающими свойствами.
- В отличие от несъемной опалубки из пенопласта дом будет уже заземлен.
- Примените в качестве внешнего слоя облицовочный или декоративный кирпич, дабы избежать работ по последующей внешней отделке.
- При возведении зданий по данной технологии можно сделать в принципе любую геометрию стен в горизонтальном сечении, хоть фрактальную.
Недостатки этого приема зодчества очевидны – затраты работы, затраты времени, большие финансовые расходы, по сравнению с монолитным строительством с применением съемной щитовой опалубки.
Актуальность несъемной опалубки из кирпича
Почему монолитные стены с опалубкой из кирпича стали особенно актуальными сейчас? Технология монолитного строительства с применением несъемных опалубочных систем стала развиваться сравнительно недавно, с появлением в стране производств, выпускающих модульные опалубочные блоки. С девальвацией рубля цены на их продукцию взлетели вверх, удвоились.
При старой цене плюсы от применения их продукции перевешивали – пенопластовые и пеноплексовые блоки действительно удобнее в работе, их монтаж напоминает сборку конструктора LEGO, это быстрее, чем делать кирпичную кладку. Сегодня, когда пенополистироловый блок размером 1200х250 стоит несколько сот рублей, а кирпич из отечественной глины продается по прежней цене в 5-6 рублей выбор однозначный.
Опалубка из кирпича и блоков
Пока отечественные предприятия не снизят цены на модульные блоки из импортного пенопласта (пенополистирола). Для этого надо реализовать пресловутое импортозамещение, создать новую отрасль, выпускающую сырье. Либо реконструировать заводы, оснастить их еще не существующим оборудованием, которое будет способно отливать опалубку из отечественного полимерного сырья, если оно вообще еще производится, что еще менее вероятно. Скорее подорожают кирпичи.
31.03.2016
Выбор кирпича для фундамента
В строительной среде постоянны дискуссии о качестве кирпича и, в частности, пригодности его применения в фундаменте.
Срок эксплуатации
Одни строители и проектировщики полагают, что срок эксплуатации кирпичного фундамента ограничен 30-ю годами, другие дают несколько больший срок — лет 50. Но есть категория профессионалов, которые обозначают возможный жизненный срок кирпича в 300 и даже в 500 лет. По сути, обе стороны правы, а в истории немало фактов максимально длительного срока использования кирпича в фундаментах.
Кирпич на современных заводах изначально не рассчитан на длительный срок эксплуатации, — это нормальная ситуация для любых изделий, изготовленных массовым поточным методом.
Когда можно делать кирпичный фундамент
Фундамент, выложенный из кирпича, подходит не для всех случаев. Прежде чем выбирать тип основания, нужно узнать состояние грунта и уровень залегания грунтовых вод.
Внимание!
Сделать фундамент из кирпича можно только на сухом твердом непучинистом и несыпучем грунте и при низком уровне залегания грунтовых вод. Если грунт в некоторой степени подвижный, то фундамент из керамического красного кирпича допускается выкладывать только на предварительно залитое бетонное армированное основание. При высоко залегающих грунтовых водах нужно использовать специальные компоненты раствора, которые не позволят материалу разрушаться от влажности
При высоко залегающих грунтовых водах нужно использовать специальные компоненты раствора, которые не позволят материалу разрушаться от влажности
Если грунт в некоторой степени подвижный, то фундамент из керамического красного кирпича допускается выкладывать только на предварительно залитое бетонное армированное основание. При высоко залегающих грунтовых водах нужно использовать специальные компоненты раствора, которые не позволят материалу разрушаться от влажности.
Нельзя возводить на кирпичном основании дома выше трех этажей. Лучше всего такое основание подходят для домов из легких материалов:
- деревянных,
- каркасных,
- из пенобетона.
Не подходит такое основание для дома из кирпича, монолитного бетона.
Расчет столбчатого фундамента, схемы и чертежи
Первоначально необходимо провести полноценный расчет и составить проектную документацию. Лучшим решением будет не делать этого самому, а доверить данный вопрос специалистам.
Примерная схема столбчатого фундамента выглядит следующим образом:
Изначально проводится полноценный расчет фундамента, который в конечном итоге позволит высчитать количество необходимых столбов, их размеры, глубину, а также места установки.
Для получения максимально точных данных понадобиться полноценно исследовать грунт, узнав его тип, уровень промерзания и прочие его характеристики. В случае проведения подобного расчета самостоятельно, рекомендуется использовать онлайн калькуляторы.
Все данные, полученные во время проведения исследования и расчетов, заносятся в проектную документацию.
Итак, пришло время рассмотреть непосредственно технологии возведения столбчатого фундамента
Какие бывают съемные опалубки
Перед тем, как заливать бетон в опалубку, необходимо определиться с типом щитовой конструкции. Съемные опалубки изготавливают в формате щитового ограждения из определенного материала. Главным элементом опалубки является внутренний объем, предназначенный для заполнения его цементным раствором. Сюда же помещаются металлические стержни или сетки, призванные обеспечить прочность всей конструкции и высокую устойчивость к нагрузкам бетонному изделию.
Строительство домов предполагает четкое следование правилам сооружения опалубки, от чего будут зависеть эксплуатационные характеристики и особенности отвердевания массы. Съемная опалубка может быть сделана из ламинированной фанеры, дерева, пластика, металла. Основным преимуществом данного вида конструкции является возможность многоразового ее использования.
По конструкции опалубки бывают:
1) Балочные системы – сооружаются из опалубочных плит, ригелей, балок, подпорных элементов и креплений
2) Рамные системы – опалубки делают из щитов, подпорных стоек и соединяющих их крепежей
Требования к опалубке:
- Размеры и конфигурация, сделанные по рабочим чертежам
- Отсутствие щелей, отверстий, достаточная жесткость
- Прочность щитов, которые выдержат давление бетона и не позволят ему выйти наружу
- Гладкая, ровная внутренняя поверхность
Для точной установки используют строительные уровни, отвесы, четко следуют чертежам, укрепляют специальными распорками, струбцинами, подпорами. Для определения высоты слоя бетона на верхнюю часть арматуры внутри опалубки крепят шнур.
Бетонная подушка под фундамент
Такая подушка является самой прочной, надёжной и качественной. Единственным её недостатком можно считать более высокую стоимость по сравнению с остальными видами подложек. Но и эксплуатационные свойства её гораздо выше. К тому же бетонная подушка служит столько же, сколько и само здание, значит, не потребуется никаких ремонтов, если, конечно же, выложена она по всем правилам.
Как сделать бетонную подложку
Для работы потребуются: деревянные доски, бетон и щебень, вибратор глубинный и виброплита, а также металлические пруты (диаметром не менее 8 мм).
- Выравнивается и утрамбовывается грунт на дне выкопанной траншеи.
- Засыпается и плотно утрамбовывается 10-сантиметровый слой щебня. Для этого используется виброплита (можно заменить подобным, что найдётся под рукой). Щебень удобнее утрамбовывать с помощью виброплиты
- Создаётся опалубка из деревянных досок (оптимальная высота 30 см). Перед заливкой бетона строится опалубка и укладывается армирующий каркас
- При желании для большей прочности подушка армируется металлическими прутьями.
- Бетон заливается в готовую опалубку и утрамбовывается глубинным вибратором.
- Поверхность подушки тщательно выравнивается и после засыхания бетона затирается для того, чтобы при снятии опалубки фундаментную подложку можно было легко очистить от мусора. Поверхность бетонной подушки необходимо тщательно разровнять
Некоторые нюансы, которые следует знать:
- бетонная подложка должна быть шире фундамента. Она должна выступать по краям минимум на 15 см;
- арматурный каркас должен выходить вверх на 20–30 см для обеспечения хорошего сцепления с фундаментом.
Типовые размеры бетонной подложки для ленточного фундамент — 30 см в высоту и 60 см в ширину. Такой основы обычно достаточно для постройки частного дома или коттеджа.
Так делать или не делать фундаментную подложку? Надеемся, что в этой статье мы избавили вас от сомнений — делать. Она в любом случае укрепит здание, придаст ему устойчивость и защитит от деформации. Удачного вам строительства.
(1 голос, среднее: 1 из 5)
Съемная опалубка из деревянных досок
Опалубка
Съемная опалубка из деревянных досок
Третий шаг
Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.
Пример деревянной опалубки для монолитного строительства
Для съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеру
Опалубка
Четвертый шаг
Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.
Пятый шаг
Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.
В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.
Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.
Опалубка фундамента
Схема армирования фундамента
Устройство опалубки
Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.
Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.
Удачной работы!
Можно ли добавлять бой кирпича в фундамент
Такой материал как кирпич, уже давно используется не только для возведения различных строений, но ещё и в качестве фундамента. Подобный вариант получил широкое распространение в строительстве частных домов высотой не более 3 этажей.
Кроме этого, при заливке фундамента из кирпича, следует учитывать следующие моменты:
- Грунт должен быть твёрдым сухим не пучинным и не сыпучим.
- Уровень залегания грунтовых вод должен быть низким.
Но, даже если грунт немного подвижен, то фундамент из кирпича можно выложить, но предварительно потребуется залить армированное бетонное основание.
Если же грунтовые воды залегают высоко, то в этом случае используется дополнительно специальные компоненты, добавляющиеся в раствор для предотвращения разрушения материала от влажности.
Только решив использовать кирпич для фундамента, стоит учитывать, что срок его службы по сравнению с бетонным вариантом, значительно меньше.
В таком случае может заинтересовать вопрос: «Можно ли в бетон добавлять битый кирпич?». Об это и пойдёт речь в данном материале.
Что такое бут и как его использовать
Бут, или, иными словами – битый кирпич, появляется в результате сноса различных кирпичных сооружений, например, домов, хозяйственных построек и других объектов. Также, вторичное кирпичное сырье получается при производстве кирпича непосредственно на заводах.
Неизбежно получение битого кирпича и в процессе выкладывания кирпичной кладки.
Использование вторичного кирпичного сырья весьма разнообразно.
- Для укрепления почвы на крутых склонах.
- В качестве основания под дорожное покрытие во время строительства местных дорог, особенно в болотистых местностях.
- Бой из шамотного кирпича используется в качестве заполнителя при замесе огнеупорных смесей и, возможно другое применение.
Можно ли добавлять кирпич в фундамент
Бут, также, можно использовать при заливке фундамента. Но только при возведении небольших, одноэтажных построек. Однако, данный вариант не желательно применять, если планируется постройка дома.
Даже решив заменить часть щебня кирпичным боем, при изготовлении бетонной смеси, следует понимать, что такой фундамент будет менее прочным, чем из полнотелого кирпича или бетона. Кроме этого, срок службы фундамента из боя кирпича будет значительно ниже.
Также, есть несколько нюансов при использовании бута в кладке:
- Для изготовления бетонной смеси с заменой части щебня на бут, подойдёт только керамический бой среднего измельчения.
- От общего объёма щебня, бой кирпича может составлять не более 1/3 части.
- Бетонная смесь с использованием бута должна сосредотачиваться в центре фундамента будущей постройки, чтобы снизить уровень влагопоглощения.
Фундамент из битого кирпича, варианты кладки
Для создания фундамента из битого кирпича можно также использовать ещё один вариант кладки:
- Выкопав траншею под фундамент, сначала делается насыпь из песка в 10 см, которая послужит подушкой.
- Далее заливается 10-сантиметровый слой бетона с арматурой. Желательно чтобы арматура была полностью покрыта бетоном.
- Далее равномерным слоем засыпается бут из красного, обожженного кирпича. При этом допускается использование, как цельного вторичного кирпичного материала, так и обломков среднего или мелкого размера, вплоть до щебёночного.
- Далее жидким бетоном заливается новый слой. Дело в том, что между обломками кирпича неизбежно возникновение зазоров. И чем они меньше, тем прочнее фундамент. Поэтому, в этом случае, используется жидкий бетон, который способен заполнить эти зазоры по максимуму.
- После заливки жидкого бетона следует выждать немного времени, чтобы зазоры заполнились составом и только после этого можно производить уплотнение бутобетона.
- Затем проводиться повторное армирование основания с использованием прутов арматуры. При этом предпочтительнее всего для этого слоя применять каркас из арматуры.
- Далее вновь проводиться заливка бетоном и засыпка бута.
Слои следует чередовать до полного заполнения траншеи опалубки цоколя.
Помните категорично запрещено применение в качестве наполнителя бой из силикатного кирпича. Так как он хорошо впитывает влагу и обладает низкой морозостойкостью.
Вывод
Задаваясь вопросом о том, можно ли добавлять кирпич в фундамент, то в принципе этот вариант вполне реально использовать. Только в этом случае необходимо, обязательно, соблюдать определённые условия.
Это касается как техники кладки, так и заливки. Кроме этого, использование битого кирпича не рекомендуется при возведении жилых построек, выше одного этажа. Так как прочность такого фундамента будет значительно ниже железобетонного.
Материалы для опалубки для столбчатого фундамента дома и схема ее монтажа
При строительстве сооружений с небольшим весом удачным решением может стать сооружение фундамента из столбиков. Это связано с тем, что его постройка отличается простотой и доступностью.
Эта разновидность фундамента рекомендована для возведения зданий в сложных грунтах – болотистых, торфянистых, песчаных. Для сооружения железобетонных столбов фундамента необходимо использование опалубки для столбчатого фундамента.
Описание опалубки
Главное назначение любой опалубки – это придание формы бетонному раствору. Поэтому необходимо, чтобы опалубочные системы соответствовали следующим требованиям:
- они должны быть надежными и устойчивыми, чтобы выдерживать давление бетонной смеси;
- монтаж и демонтаж должен осуществляться просто и быстро;
- формы должны быть герметичными, чтобы исключить утечки бетонного раствора.
Опалубка для фундамента столбчатого типа может быть:
- Несъемной. Это решение удобно тем, что системы быстро монтируются и не требуют проведения демонтажа после завершения процесса строительства. Формы навсегда остаются частью конструкции и дополнительно укрепляют отлитую конструкцию.
- Съемной. Формы изготавливаются из деревянных или фанерных щитов. После застывания бетонного раствора опалубка демонтируется.
Материалы для изготовления
Опалубочные формы для столбчатых фундаментов можно сделать из разных материалов. Чаще всего, для её создания применяют дерево или фанеру, реже – металлические листы. Очень удобно применять в качестве форм готовые трубы из полимерных материалов либо асбестоцемента.
Используют их в качестве несъемных форм. Если планируется использование съемных форм, то, как правило, используется древесину. Этот же материал отлично подходит для изготовления опалубки для столбчатого фундамента своими руками.
Собрать опалубочную конструкцию можно из досок шириной 15-20 см и толщиной 25-40 мм. Крепятся доски к деревянным брускам. Помимо досок, для сборки щитов используют:
- ДСП;
- фанеру с ламинированной поверхностью;
- стальные листы.
Совет! Для монтажа форм из стальных листов используют болтовые соединения и стальные уголки.
При устройстве столбчатого фундамента в плотном грунте может быть использована опалубка из рубероида. Такой вариант чаще используется для буронабивных свай, устанавливаемых на большой глубине.
Щитовая опалубка
Штатная щитовая опалубка заводского изготовления может быть использована для строительства столбчатого фундамента. Это щиты из ламинированной фанеры в металлических рамках, скрепленные специальным крепежом.
Из щитов собирают формы размером равным наружному диаметру будущего столба. При использовании штатной опалубки не нужно покупать материалы для сборки форм, но придется заплатить за аренду комплекта оборудования.
Для создания столбиков столбчатого фундамента могут быть применены металлические трубы или свернутые в трубы металлические листы. Этот материал используют для сооружения несъемных форм. Металлические формы дополнительно укрепляют конструкцию фундамента и защищают их от негативных внешних воздействий.
Проще всего использовать трубы необходимого диаметра. Из металлических листов толщиной не более 0,8 мм выгибают формы круглого и квадратного сечения. Соединение кромок выполняют при помощи саморезов. Можно использовать для сборки монтажные уголки, устанавливаемые с наружной стороны.
Дерево и фанера
Чтобы поверхности короба были гладкими и легче отделялись от бетонных поверхностей, для монтажа используют струганные доски или ламинированную фанеру.
Монтаж и демонтаж опалубки
Монтаж опалубки из досок проводится так:
- выполняется разметка расположения столбиков;
- производится копка ям, размер которых превышает размер проектного столбика не менее чем в три раза;
- устраивается песчаная подушка;
- собирается каркас из стальной фурнитуры;
- производится нарезка досок и бруса для сборки щитов;
- сколачиваются щиты по заданным размерам;
Совет! На внутренней поверхности щитов закрепляется полиэтиленовая пленка, чтобы щиты было легче отделить после застывания бетона.
- теперь можно приступать к возведению опалубки, из щитов собирают столбчатые формы;
- производится заливка бетона;
- к разборке можно приступать после застывания раствора.
