Опалубка для столбчатого фундамента: из чего сделать, доски, трубы, рубероид

Где лучше использовать фундамент на столбах

Самостоятельно построить столбчатый с ростверком поверх опор фундамент своими руками несложно. Приведенная пошаговая инструкция и описанные выше нюансы изготовления подобной опоры помогут справиться с задачей даже начинающему строителю. Все выполняется буквально за несколько дней. Правда придется подождать до месяца, пока застынет бетон в ростверке, но иначе никак.

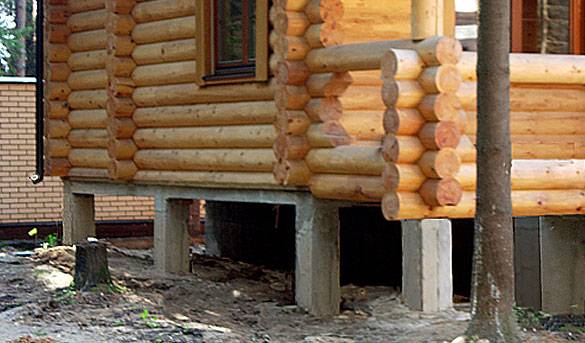

Пример дома

Если строение в планах возводить легкое, то подобный фундамент для него по стоимости и срокам работ сделать будет выгодней всего. Проект можно подготовить даже самому. А вот расчеты для основания под массивным коттеджем лучше заказать у профессионала.

Армокаркас своими руками

Для этих целей применяется исключительно рельефная арматура сечением 10 миллиметров. Подготовка армированной основы может происходить по двум направлениям: в одном случае подземное уширение опоры армируется, в ином нет. Как сильно необходима каркасная основа нижнего уширения опоры – тема довольно спорная. Решить ее можно путем тщательного проектирования, учитывая все технологические особенности стройматериала, несущих нагрузок будущего основания при действии различных условий.

Армокаркас для столбчатого фундамента

Если труба опалубка для столбчатого фундамента армируется с нижним расширением, следует подготовить четыре арматуры длинной 2,5метра. Чтобы грамотно произвести армирование расширения опалубки рубероида, нижний край прута следует загнуть под прямым углом, чтобы получилось некое подобие буквы L.

Размер загиба определяется диаметром расширения. Когда каждый прут подготовлен соответствующим образом, они сшиваются в единый монолитный каркас. Сварочные работы в подобной ситуации неприемлемы, лучше воспользоваться вязальными проволочками. Плотность вязания должна быть свободной, это даст возможность разворачивать прутья в нужном направлении при установке конструкции в опалубку из рубероида.

Закончив все подготовительные работы, следует приступить к установке армокаркаса. Конструкция опускается до самого основания. Заливать раствор следует в два захода. Предварительно нужно залить бетон, чтобы сформировалась пяточка сваи. Лить большое количество раствора не следует, может повредиться пакет, заглушающий дно рубероидной формы.

Когда первая порция бетона залита, требуется приподнять опалубку с рубероида, чтобы раствор заполнил и расширил пакет. В итоге подобной манипуляции будет сформирована пяточка опорной колонны. После этого трубу необходимо немного опустить обратно. Совершив указанные действия, можно устанавливать армированную конструкцию, равномерно усаживая ее в залитый бетон, достигая необходимой глубины усадки.

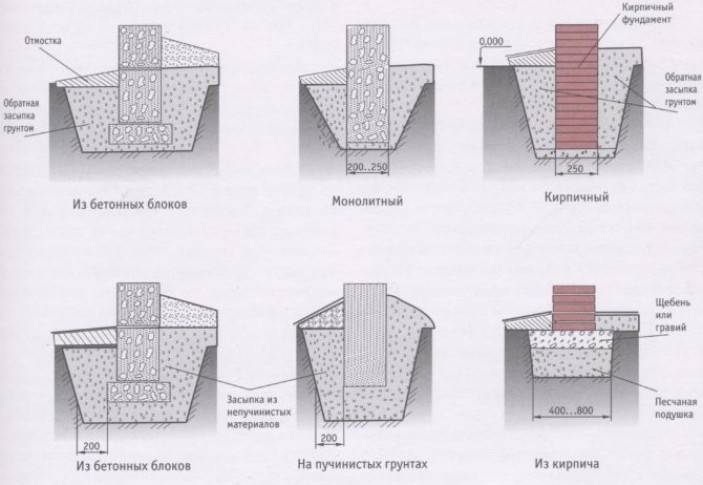

Классификация столбчатых фундаментов по материалу и назначению

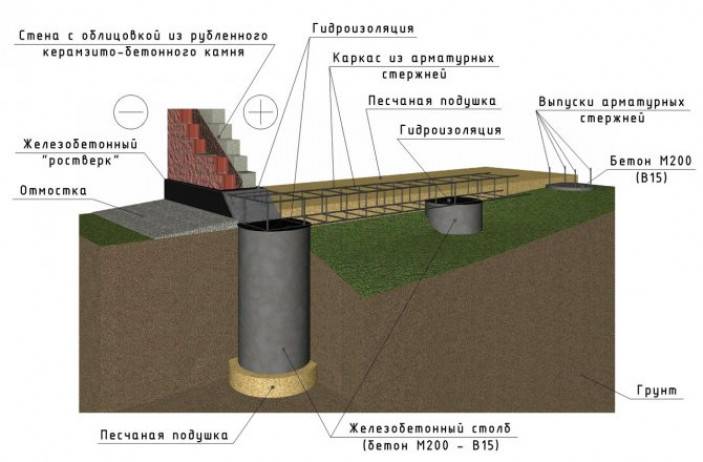

Технология устройства ростверка по столбам зависит от технологии строительства здания, для которого сооружается фундамент. Столбчатые основания изготавливают из конструкционных материалов:

железобетон – заливка в опалубку по месту, монтаж готового изделия в стакан 1Ф либо 2Ф;
дерево – бревна с уширяющейся подошвой;
кирпич – клинкер, полнотелая керамика;
блоки – стеновые, только с плотными наполнителями, беспустотные;
бутобетон – камень вводится в опалубку после частичного заполнения товарным бетоном.

Кроме ленточного ростверка может использоваться плитная конструкция. Это единственный вариант столбчатого фундамента, пригодный для кирпичного коттеджа на песчаных грунтах с уровнем грунтовых вод (УГВ) ниже 1 м. Во всех остальных случаях столбчатые фундаменты создаются для срубов, фахверков, зданий из панелей СИП, щитовых, каркасных построек.

Разновидности столбчатого основания

Сваю для столбчатого фундамента можно изготовить из различных видов изделий. В строительстве активно используют следующие:

асбестоцементные;
деревянные;
бетонные;
металлические;
пластиковые.

Основание, сделанное на сваях из асбестоцементных труб, считается наиболее прочным. Кроме того, такое основание обладает рядом других преимуществ:

Изделия из асбеста имеют невысокую стоимость, что сокращает конечную стоимость всех работ.
Чтобы обустроить фундамент такого типа не требуется дополнительно сооружать опалубку для заливки бетонного раствора.
Для установки изделий из асбеста не нужна какая-либо специальная техника.
Перед монтажом опор не требуется создание специальной подушки из песка и гравия.

Помимо асбестовых изделий при возведении фундамента применяются и другие виды опор и технологий. К примеру, довольно распространенным является изготовление опор и свай из стальных труб. Кроме того, для возведения небольших легких построек распространено применение свай из пластиковых труб.

https://youtube.com/watch?v=yIq_I5e68xQ

https://youtube.com/watch?v=AFdP0KNF5iE

Особенности заливки

Если установлена щитовая опалубка, бетонный раствор рекомендуется подавать бетононасосом. Но так как арендовать специальную технику многим кажется дорогим удовольствием, то такие работы выполняются ручным способом. В опалубку из труб раствор придется подавать через специальную воронку, изготовленную из подручных листовых материалов.

Закладка бетона выполняется слоями, через каждые сорок – шестьдесят сантиметров выполняется уплотнение. Правильность проведения работ подтвердится появлением цементного молочка, быстрым закрытием следа от извлеченного наконечника воронки, отсутствием воздушных пузырей.

Создание опалубки для столбчатого фундамента

Большой популярностью в индивидуальном строительстве пользуется столбчатый фундамент. Это связано с его простотой и доступностью, а также довольно широкой сферой использования. Этот тип основания подходит для нетяжёлых деревянных домов, каркасных и каркасно-щитовых строений, хозяйственных построек, беседок, летних кухонь и т.п. Такой фундамент можно использовать на пучинистых, слабопучинистых, песчаных, торфянистых и болотистых грунтах. Если для изготовления опор вы выбрали бетон или железобетон, то вам понадобится опалубка для столбчатого фундамента. В нашей статье мы расскажем, как правильно и из чего её сделать.

Что такое столбчатый фундамент?

Столбчатые фундаменты просто идеально подходят для легких строений (гаражей, садовых домиков, сараев, бань). Однако при правильном расчете на них можно ставить и каркасные либо пенобетонные коттеджи. А вот для дома из кирпича с толстыми стенами лучше поискать иной вариант.

Но многое в этом вопросе зависит от общего веса постройки. Ведь шифер или керамическая черепица для крыши значительно тяжелей рубероида либо легкого металлопрофиля. В проекте столбчатого фундамента и всего дома учитывать надо все применяемые при строительстве материалы – от пола и стен до кровли. А готовить расчеты доверять стоит только квалифицированному специалисту.

Пример

Конструктивно такое основание представляет собой свайное поле из столбов, выполненных из различных материалов и связанных поверху ростверком. Если грунт на участке неустойчивый, то возводить для дома основание в виде заглубленного монолита из железобетона не слишком рационально. Столбчатые сваи здесь сильно выигрывают в плане дешевизны работ. При грамотном проектировании им не страшны высокие грунтовые воды и пучения грунтов.

Свайный фундамент

Устанавливая беседку на свайный фундамент можно быть уверенным в надежности и долговечности основания. Винтовые сваи особенно хорошо показывают себя при постройке сооружений на сложном грунте.

Свайный фундамент под беседку

Основание из винтовых свай

В создании винтового фундамента заинтересовано много застройщиков, потому что он гораздо легче и эстетичнее бетонной конструкции. Сваи с винтами на конце можно смело использовать в качестве основания как для дома, так и беседки, ведь они беспроблемно устанавливаются даже в неровный грунт.

Беседки, которые считаются лёгкими постройками, целесообразнее ставить на фундамент из винтовых свай с обозначением СВС-57, СВС-76 или СВС-89. Цифры, указанные в маркировке, – это диаметр трубы с приваренными к её стенкам лопастями винта, позволяющими погружать ствол глубоко в грунт.

Беседка на свайно-винтовом фундаменте может без проблем стоять даже на неровном грунте

Чтобы создать свайно-винтовой фундамент, выполняют следующие задачи:

На участке размечают периметр постройки, а места погружения свай отмечают, забивая в землю колышки.
С площадки снимают верхний плодородный слой земли, чтобы под беседкой не появлялась растительность.
При помощи рычагов в грунт погружают винтовые сваи. Опоры вкручивают до тех пор, пока они не будут надёжно стоять в земле.

Винтовые сваи рекомендуется погружать в землю вдвоём

Площадку с установленными сваями посыпают песком слоем в 7 см, поливают водой и прессуют.
На песок выкладывают пласт щебня толщиной 7 см. Насыпь из камней станет преградой для произрастания сорняков и, выполняя роль дренажа, защитит столбы от порчи влагой.

Проверяют горизонтальность созданной из свай конструкции. Элементы, которые находятся выше, чем следует, подрезают. А столбы, получившиеся короткими, наращивают.
Из листового металла толщиной 5 мм изготавливают квадратные отрезки, которые станут подошвами столбов. В них просверливают дырочки, через которые потребуется проводить крепёжные элементы, обеспечивающие соединения основания с нижней обвязкой.

К верхнему концу свай приваривают металлические пластины

Сделанные подошвы приваривают к столбам и в несколько слоёв накрывают отрезками рубероида.

Винтовые сваи

Металлические сваи используются в тех случаях, когда необходимо ощутимо поднять конструкцию сооружения над грунтом либо установить беседку на воде. В данном случае применяют винтовые сваи, которые закручиваются с помощью спецтехники или рычажного механизма (лом и длинные трубы).

Буронабивные сваи

Буронабивные сваи представляют из себя трубы, изготовленные из бетонного раствора с использованием арматуры, которые устанавливаются по периметру и в центре беседки.

Технология изготовления выглядит следующим образом:

С помощью специально бура подготавливаются скважины.
Внутри укладывается круглая гидроизоляция из рубероида, которая будет защищать сваи от воздействия воды.
Вставляется небольшая (необязательно до конца скважины) асбестоцементная труба с высотой около 30 см.
Внутрь заливается бетонный раствор и вставляется арматура.

Устройство буронабивной сваи Заливка бетонного раствора внутрь сваи Арматура внутри сваи

Необходимое количество материалов

Для придания прочности сваям нужна арматура При изготовлении фундамента из асбестоцементных труб своими руками необходимо заранее приобрести цемент песок и стальную арматуру. При покупке арматуры учитывают длину всех свай. В некоторых случаях стержни выпускают из трубы, чтобы приварить к ней несущий швеллер обвязки.

Если вокруг свайного фундамента будет выполнен ростверк, его связку со столбами также производят за счёт выпуска горизонтальных участков арматуры.

Запас прутков потребуется, если стержни арматуры придётся состыковывать. В этом случае перехлёст должен составить 30 диаметров прутка. Например, стержни арматуры диаметром 10 мм должны перекрывать друг друга на 30 см.

Количество необходимого бетона рассчитывают по сумме объёмов полостей всех труб.

Объём смеси для одной стойки вычисляют по формуле: V=3,14*R2*L, где V – объём бетона для заливки, R – внутренний радиус трубы, L – длина.

Материалы для бетона

Асбестовые трубы для фундамента заливают бетоном марки М200 или М300.

Состав бетона для получения 1 кубометра смеси из цемента М400.

Компоненты	Бетон М200	Бетон М300
Цемент, кг	260	340
Щебень, кг	1270	1250
Песок, кг	740	640
Вода, л	130	220

Пропорции при использовании цемента марки М400.

Компоненты	Бетон М200	Бетон М300
Цемент, кг	1	1
Щебень, кг	4,8	3,7
Песок, кг	2,8	1,8
Вода, л	0,5	0,6

Обычно компоненты бетона при самостоятельном строительстве измеряют в вёдрах.

Пропорции (цемент/щебень/песок) для бетона марки М200— 1х3,9х2,5, а для М300 — 1х2,5х1,6.

Фундамент столбчатого типа из кирпича

В качестве материала для столбов можно использовать кирпич (железняк). Правда, такой материал подходит только в случае устойчивого грунта и глубокого залегания вод.

Возведение столбов из кирпича допускает два варианта:

Первый слой укладывается на подушку из песка.
Начальный слой укладывается на залитый заранее «башмак» из бетона.

В большинстве случаев столбы под каркасные строения делают шириной 25*25 см (два кирпича в одном ряду). Если речь идет о большом доме, то ширина возрастает до 50*50 (4 кирпича). В последнем случае внутрь столба помешают прутья арматуры. Это делается для увеличения показателей прочности конструкции.

Столбы из кирпича должны быть вертикальными. Не допускается наличие откосов и искривления. Поэтому кладку кирпича постоянно контролируют при помощи уровнемера и отвесов.

Земляные работы

Перед тем, как начать копать скважины под трубы, необходимо определиться с глубиной заложения фундамента. Различают фундаменты с мелким заглублением и глубокие фундаменты. Фундаменты с мелким заглублением предполагают глубину скважин от 40 до 80 сантиметров. Глубокий же фундамент заглубляют на глубину 150-200 сантиметров, а иногда и больше. Данная глубина рассчитывается в зависимости от типа грунта, глубины его промерзания, суммарного веса строения и площади основания.

В общих чертах, произведение суммарной площади основания на несущую способность грунта должно быть больше суммарного веса дома. В средней полосе России, глубина залегания опор в основном выбирается 150 сантиметра. Скважины копают при помощи экскаватора или с использованием бура.

Использование бензинового бура сократит время копания скважин, и стоимость фундамента в целом будет ниже, чем с привлечением спецтехники. После того, как скважины выкопаны, на дно скважин укладывают специальную дренажную подушку, которая состоит из песка и щебня. Толщина слоя песка равняется примерно 10-20 сантиметров, толщина слоя щебня такая же.

Разновидности конструкций: несъемная и съемная опалубки для фундаментов

В настоящее время можно встретить два типа опалубок. Различают съемные и несъемные конструкции. Каждый вариант имеет свои преимущества и недостатки, которые не стоит игнорировать. Рассмотрим более подробно эти разновидности.

Съемные. Такой тип конструкции демонтируется после застывания основания постройки. В будущем все конструктивные элементы, используемые для сборки формы, можно применять повторно. Для организации такой опалубки чаще всего применяются деревянные материалы.

Этот вариант является стандартным и используется при заливке фундаментов разной сложности. Для выполнения отдельных элементов здания также подходит съемная опалубка. Для стен и потолков такая технология применяется не менее часто.

Несъемные. Формирующие опалубки данного типа, в отличие от предыдущего варианта, не разбираются. Такие конструкции отличаются технологичностью и имеют некоторые преимущества перед стандартными формами.

Несъемная опалубка для фундамента

Изготавливаются несъемные конструкции из полимерных материалов разной степени технологичности. Самое большое распространение получили пенополистирольные формы. Это связано с тем, что данный материал отличается приемлемой стоимостью. Такие опалубки используются при строительстве монолитных строений как наиболее целесообразный вариант.

Отдельно стоит упомянуть о несъемных формах, выполненных из древесины. Для того чтобы более наглядно оценить различия разнообразных конструкций, рекомендуется изучить их фото. Опалубка такого типа применяется чаще всего в том случае, когда нужно выполнить узкий банный фундамент, располагающийся на незначительной глубине. После заливки бетона такую конструкцию попросту засыпают грунтом.

Этапы строительства

Подготовка основания под здание выполняется в несколько этапов.

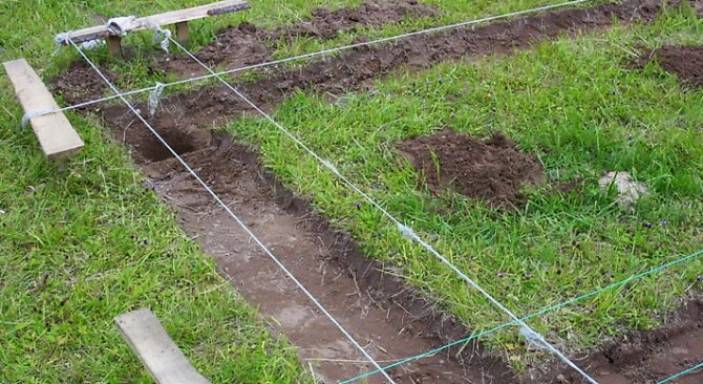

Разметка территории под фундамент

В соответствии с планом дома, размечается территория. Предварительно убирается весь мусор, растения, выкорчевываются кусты, деревья. Желательно снять примерно 10 см верхнего почвенного слоя.

При помощи колышков и натянутой веревки отмечаются границы дома и все внутренние несущие стены. Следует проверять, чтобы угол между стенами был строго 90º, за исключением случаев, когда проект предусматривает сложную конфигурацию стен.

Траншея

В данном случае траншея служит для удобного формирования свай. Она выкапывается на глубину не более 40 см и той ширины, которая без проблем позволит установить деревянную опалубку и заняться выкапыванием отверстий под сваи.

После того, как они будут сформированы, траншею можно закопать, т.к. выполняющая роль ростверка бетонная лента не должна лежать на грунте. Под ленточную часть можно насыпать песок до нужной высоты.

Куда вкапывать столбы?

Количество, диаметр, глубина свай должны быть определены на этапе расчета. Столбы устанавливаются по углам здания, под несущими стенами, в углах соединения этих стен, а также в тех местах, где предусмотрена установка какого-то тяжелого оборудования.

Например, если планируется монтаж печи, камина и т. п., может потребоваться усилить фундамент в этом месте. В этом случае имеет смысл установить по углам этой усиливаемой площадки сваи.

Для выкапывания отверстий под сваи используют буры, которые подбираются в соответствии с расчетными значениями диаметра свай. Диаметр должен быть немного больше, чтобы была возможность установки опалубки и укладки гидроизоляции.

Для того чтобы сэкономить на количестве бетона, можно увеличить площадь опоры сваи на грунт за счет более широкого ее основания. Тем самым, не увеличивая диаметр и вес сваи, снижается нагрузка на грунт за счет более широкой опорной поверхности. Это можно сделать, если использовать специальный бур ТИСЭ.

Внимание! Для справки, бур ТИСЭ отличается от обычного наличием откидного плуга, который позволяет сформировать полость большего диаметра в нужной части выкапываемого отверстия под столб. На самое дно засыпается песок, возможно, с добавлением щебня, слоем примерно 10 см

Опалубка

Перед бетонированием требуется возвести опалубку, а также армировать отверстие под сваю. В качестве опалубки могут использоваться доски, фанера, металл, специальные, покупаемые в магазинах, щиты и т. д. Отверстия гидроизолируются при помощи свернутого в трубу рубероида в 2 слоя.

Опалубкой для сваи может быть асбестоцементная труба, которая остается потом в земле. Рубероид, трубы вставляются в отверстие под сваю до конца. Внутри формируется армирующий каркас из арматуры диаметром 12-16 мм.

В зависимости от диаметра сваи, арматура может устанавливаться прямоугольником, или иметь в сечении треугольник с центральным прутом. Вертикальные отрезки связываются горизонтальными прутками и проволокой с шагом примерно 30 см. Арматура должна располагаться по центру трубы, не касаясь стен.

Концы арматуры должны выступать над концами трубы на 15-25 см, т. к. к ним будет привязываться армирующая основа ленточной части фундамента.

Заливка бетоном

Отверстие готово под заливку бетоном. Сначала заливается слой в 20 см, при этом рубероидная труба приподнимается, что дает возможность раствору растечься по всему основанию сваи, сформировав опорный «башмак».

В процессе заливки могут образовываться воздушные карманы, из-за чего в этом месте существенно снижается прочность всей конструкции. Чтобы избавиться от пустот, лучше заранее позаботиться о погружном вибраторе.

В крайнем случае, нужно свежезалитый раствор протыкать куском арматуры. После формирования опоры, можно заливать всю трубу. Свая должна быть изготовлена за один день.

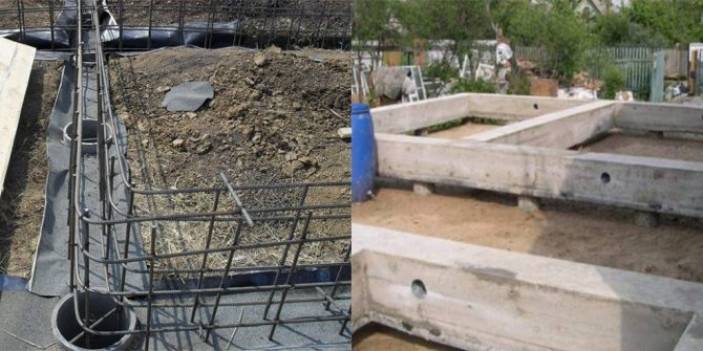

После того, как все сваи забетонированы, приступают к формированию ленточной части.

Ленточная часть фундамента не рассчитана на соприкосновение с грунтом, ее задача – передавать нагрузку на сваи. После их заливки, опалубку следует засыпать песком, уложить гидроизолирующий слой материала, армировать, причем арматура должна присоединяться в пруткам, торчащим из залитых свай, и заливать раствором.

После того как бетон застынет, опалубка снимается, а песок из-под ленты удаляется. В результате – столбы удерживают вес всего здания, опираясь на грунт ниже уровня его промерзания, а бетонная лента-ростверк служит основой для возведения стен.

О том, как правильно сделать столбчато-ленточный фунадмент своими руками, смотрите ниже на видео:

Расположение и размер свай

Разметка свай

Опалубка под столбчатый фундамент устанавливается в ключевых участках сооружения: углы, узловые соединения простенок. В интервале между указанными опорами вставляются дополнительные столбы. Промежуток между сваями рассчитывается с учетом особенностей грунта местности, несущей нагрузки. Однако, даже без учета подобных нюансов, расстояние между колоннами не должно превышать двух метров. Опалубка для столбов фундамента выставляется по периметру каждой стены, не исключаются все простенки.

Существует два способа выявления необходимой глубины сваи:

ниже точки промерзания (актуально в случае почвы, расположенной к пучению);
до точки несущих слоев грунта (актуально в случае нестабильного, песчаного грунта).

Способы монтажа фундаментов

Из названия понятно, что столбчатый фундамент — это столбики прочного материала, заглубленные ниже точки промерзания для надежного распределения нагрузки строения в земле. Выбор материала столбиков и технологии их установки определяет застройщик исходя из наличия и доступности материалов, финансовых возможностей. Рассмотрим подробнее проверенные временем варианты монтажа столбчатого фундамента.

Подготовительные работы

Правильно иметь проект, если нет – общие рекомендации. Места установки столбиков фундамента – по углам дома, в месте пересечения стен, т. е.там, где наибольшие нагрузки. Ошибка в нанесении оси котлована, отклонения от соосности недопустима, при ошибке лучше переделать, пойдут трещины стен. Расстояние между столбиками не более 2 м, заглубление – ниже точки промерзания (усреднённо 2 м)

Важно соблюсти одинаковую глубину заложения столбиков, — контролируется аппаратными средствами по уровню. Если в нижней части колодца под столбик обнаружен неплотный грунт – илистые или торфянистые грунты, необходимо кардинально пересмотреть тип фундамента, обратиться к специалистам, проектантам, геологоразведчикам

Каменный, бутобетонный, кирпичный – принцип монтажа общий

В подготовленный колодец закладывается кладка на растворе, выгоняется до нулевой отметки. Самый простой способ, не требующий механизмов, можно обойтись без электроэнергии.

Сборные бетонные и железобетонные блоки

Способ монтажа фундамента,при котором применяются составные жб части: фундаментный башмак, подушка, блок, колонна. Применяется в промышленном строительстве.

Монолитные железобетонные

Наиболее востребованный тип столбчатого фундамента в индивидуальном строительстве. Рассмотрим его подробнее, применительно к реалиям жизни и примерам возведения. Самый простой способ: свариваем арматуру диаметром 12-20 мм, длинной 2,2 м между собой проволокой 4-6 мм для получения цилиндра из арматуры, по 5-8 арматуры в цилиндре.

Диаметр цилиндра на 10-15 см меньше диаметра ямобура – от 400 до 600 мм, который будет бурить ямки. В нижней части стакана привариваем центрирующие полукольца по диаметру бура. Загоняем на участок ямобур с миксером-бетономешалкой. Бур бурит 2-х метровые ямы, миксер следом заливает их бетоном (лучше через шлангу, заполняя снизу – вверх, не допуская обвала грунта в бетон).

Этот способ подразумевает и более экзотическое исполнение при наличии материалов. Если есть возможность достать асбестовые, канализационные, стальные трубы б/у, вы получите дополнительную прочность, используя прочность стенок. Особенно хорошо работают с бетоном асбестовые и керамические трубы, вставленные в ямки, стальная б/у только не допустит обвала грунта, быстро сгниёт.

Столбчатый фундамент

Этот вид фундамента является очень популярным при строительстве каркасных зданий или домов из дерева, но только при условии, что не предусмотрен подземный уровень.

Основным несущим элементом являются столбы, установка которых производиться под всеми внешними углами строения, а также на линиях пересечения несущих стен. Кроме того, также под несущими стенами, если их длина превышает 3 м, устанавливаются дополнительные столбики, которые способствуют перераспределению нагрузки и обеспечивают стабильность и надежность как фундамента, так и возведенного на нем дома.

Размер сечения столбов, как правило, определяется расчетными данными, зависящими от нагрузки, а также выбранным материалом. Важным конструктивным элементом столбчатого фундамента является рандбалка (железобетонная, металлическая или деревянная), которая служит для устройства ростверка, выполняющая роль равномерного распределителя нагрузки от дома на все столбы.

Столбчатые фундаменты, так же как и ленточные, могут быть двух видов:

монолитными;
сборными.

В случае возведения монолитного варианта марка бетона для фундамента частного дома должна соответствовать классу В10-В25. При строительстве двухэтажных зданий необходимо армирование, а для одноэтажных – решается индивидуально в зависимости от веса здания, материала из которого оно возводится, состояния грунтов.

Для сборных столбчатых фундаментов могут использоваться:

керамический кирпич;
природный камень, в том числе бутовый;
железобетонные или асбестовые трубы;
бетон для заливки в подготовленные и армированные скважины.

В том случае, если рассматривается вопрос о том какой фундамент под баню лучше, то можно остановить свой выбор на использовании дерева – обработанных стволов дуба, лиственницы или сосны.

Несмотря на то что стоимость такого фундамента, по сравнению с ленточным, ниже на 30-50%, из-за необходимости привлечения спецтехники не пользуется популярностью для капитальных строений в 2-3 этажа, хотя для возведения легких зданий, для которых не требуется большой глубины заложения, а все работы можно выполнить своими руками, является вполне рациональным выбором.

Кроме того, необходимо точно соблюдать пропорции цемента и песка для фундамента, так как экономия за счет использования более дешевых материалов в этом случае неуместна.

Следует учитывать, что все виды столбчатых фундаментов подвержены сильному воздействию сил пучения, поэтому их допускается использовать лишь на стабильных, неподвижных грунтах.

Кроме того, важно не оставлять их на длительное время без нагрузки, особенно в зимнее время, так как под воздействием разрушительных грунтовых сил, их может просто выдавить.

Столбчатый фундамент своими руками, видео:

Идеальный фундамент для строительства дома в сложных условиях

Комбинированный фундамент ТИСЭ, по своему типу является столбчато-ленточным. Он незаменим на сложных грунтах при возведении тяжелых зданий от двух этажей. Например, в условиях, когда глубина промерзания грунта настолько большая, что строительство ленточного основания является нерентабельным, а столбчатый просто не справиться со своей задачей.

Отличительной особенностью при устройстве столбов является наличие так называемой пяты, специального расширения, благодаря которому достигается большая прочность и стабильность. Чаще всего в этом случае изготавливаются монолитные столбы, а также используется арматура для фундамента, но допускается возведение конструкции с использованием асбестоцементных или металлических труб.

В качестве ростверка для этого фундамента, на уровне грунта изготавливается опалубка под изготовление ленточного монолита.

Но важно учитывать, что требуется придерживаться принципа одновременной, но поэтапной заливки бетоном: сначала столбы, затем лента.

Для изготовления скважин под столбы используется бур ТИСЭ, представляющий собой устройство, состоящее из двух штанг и режущей чаши. Продвигаясь за счет вращения в глубину грунта, он постепенно раскладывается и формирует в нижней части скважины куполообразное уширение.

Именно благодаря такой конструктивной особенности, достигается дополнительное усиление конструкции фундамента, которое, естественно, сказывается на прочности всего дома. В зависимости от расчетных нагрузок, могут использоваться буры нескольких размеров, отличающиеся между собой длинной штанги, диаметром плуга объемом накопителя для грунта.

Достоинства и недостатки столбчатого фундамента

Преимущества

Экономичный. Требует меньше материалов, а именно бетона и арматуры, по сравнению с ленточным и плитным фундаментом.
Не требует изготовления съемной опалубки. Используется несъемная опалубка, на изготовление которой тратится небольшое кол-во времени.
Фундамент из буронабивных свай легко можно сделать самостоятельно без привлечения спецтехники и наемной силы.

Недостатки

В отличие от ленточного нет возможности сделать погреб и цокольный этаж.
Требуется более детальное проектирование в отличие от ленточного и плитного.

Средний срок службы столбчатого фундамента из буронабивных свай: 150 лет.

https://youtube.com/watch?v=P2Wcy-FvvKo
