Как своими силами сделать опалубку для фундамента?

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

Несъемная опалубка из пенополистиролаНесъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

• сложность сборки;
• риск утечки залитой смеси;
• низкие показатели несущей способности;
• необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

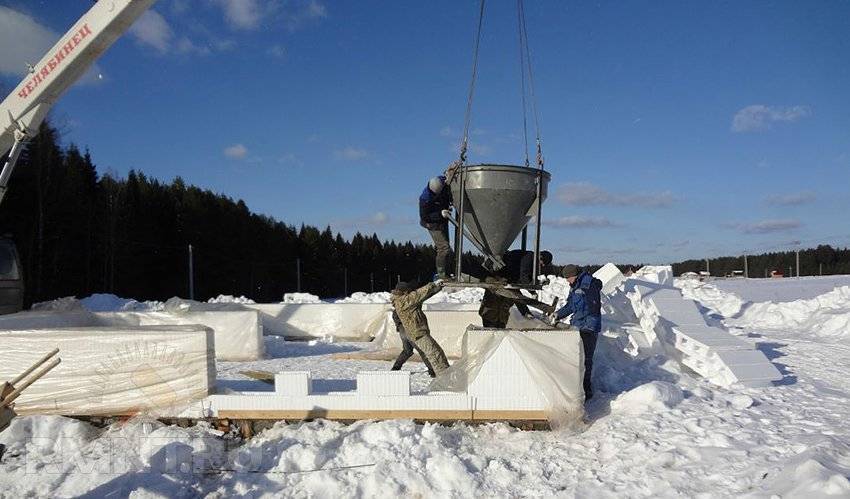

Практичность несъёмной опалубки в использовании

Несъёмная опалубка — это как раз тот случай, когда всё можно сделать самостоятельно. Элементы данных систем являются штучными и совсем немного весят, поэтому для сборки опалубки не нужно использовать грузоподъёмную технику, что позволяет строить даже в труднодоступных местах. Готовые блоки собираются воедино, как «лего», подготовка «полуфабрикатных» панельных опалубок тоже похожа на работу с конструктором. При небольшой массе блоки и панели являются довольно крупными, что ускоряет строительство, они обладают высокой стабильностью, точными геометрическими размерами.

«Самостроить» можно бригадой из 3–4 человек, которые не имеют высокой квалификации, при этом темпы возведения будут, пожалуй, самые высокие среди множества технологий. Как мы уже замечали, по сравнению с традиционным бетонным литьём, здесь расширена сезонность работ. Производители утверждают, что, если необходимо укладывать бетон в несъёмную опалубку с утеплителем, то можно лить и при температуре до -5 градусов.

Монолитная технология позволяет получить очень прочное здание, которое нормально взаимодействует со слабыми грунтами, не боится сейсмических вибраций и прочих силовых напастей. Толщина таких стен получается очень маленькой (20–25 см), а это — дополнительная жилая площадь. В доме на 100 м2 разница в толщине стен на 20 см даст нам минимум 10 квадратных метров дополнительного внутреннего пространства.

Определение типа фундамента

Исходя из состава грунта, его сопротивлению нагрузкам, общие рекомендации выглядят так.

• На текучих и текуче-пластичных грунтах (супеси, суглинки, глины стекают по наклонной поверхности, не раскатываются в жгут, прилипают) с показателем пластичности J_L от 0,75 до 1, 0 и более: плитная основа.
• Туго-пластичные и твёрдые грунты (супеси, суглинки, глины рассыпаются при ударе или с трудом разминаются). J_L 0 — 0,5: ленточный, ;
• На песчаных грунтах – винтовые сваи.
• На торфяном грунте толщиной более 3 м – забивные или винтовые сваи.

Там где грунт отсутствует и скальные, крупнообломочные породы, выходят на поверхность, они сами могут служить фундаментом.

Инженерно-геологические изыскания требуют финансовых затрат, конкретно для бани их проводят нечасто. Пользуются результатами исследований своего, соседних участков. Если имеется газопровод – отчёт по изысканиям есть у эксплуатантов.

Перед выбором проводится предварительный расчёт. Основные величины, которые используются: глубина фундамента под баню и нагрузка.

Глубина заложения

Сезонное промерзание грунта – основной показатель, который надо учитывать. Зависимость его от уровня грунтовых вод и снегового покрова нормируется СНИП 23-01-99 (Строительная климатология). Уже затем рассматривается нагрузка, глубина фундамента примыкающего строения, залегание инженерных коммуникаций.

Глубина сезонного промерзания грунта, в см
Омск, Новосибирск	220
Тобольск, Петропавловск	210
Курган, Кусентай	200
Свердловск, Челябинск, Пермь	190
Сыктывкар, Уфа, Актюбинск, Оренбург	180
Киров, Ижевск, Казань, Ульяновск	170
Самара, Уральск	160
Вологда, Кострома, Пенза, Саратов	150
Тверь, Москва	140
Петербург, Воронеж, Волгоград, Гурьев	120
Псков, Смоленск, Курск	110
Таллин, Харьков, Астрахань	100
Минск, Киев, Ростов на Дону	90
Фрунза, Алма-Ата	80
Калининград, Симферополь, Севастополь	70

Карта и таблицы промерзания по городам России также помогут определить искомый показатель, причём в зависимости от типа грунта. Там, где возможно морозное пучение грунта и его осадка при оттаивании, для проектирования фундамента надо руководствоваться главой 14 СНИП 2.02.01-83. Баня – строение с нерегулярным отоплением. Это также надо учесть при расчётах: малозаглубленный тип с утеплёнными цоколем и отмосткой не спасёт при пучении.

Нагрузки

Сборная нагрузка складывается из веса основы, строения и его содержимого.

1. Вес монолитного ленточного фундамента равен объёму железобетона, умноженному на его плотность: 2500 кг/м3.
2. Вес стен, перегородок, цоколя, печи, перекрытия, кровли, фронтонов. Определяется аналогично.
3. Временные нагрузки: люди, вода, снег на кровле. В районах с сильными ветрами следует добавить и этот показатель.

Полученную величину делят на площадь основания фундамента. Это и есть R – рассчитанное сопротивление 1,55 (условно) кгс/см2, 15,5 тс/м2, 155 кН/м2, 155 кПа. Его умножают на коэффициент надёжности – 1,3.

Расчётное сопротивление конкретного грунта определяется с помощью таблиц в СП 22.13330.2011. Так, для суглинка это 1,8 — 2,8 кгс/см2. Разнофракционного песка – 3 — 5 кгс/см2. Если рассчитанный показатель ниже расчётного нормативного – решение верное. Выше – просадка основы, а вместе с ней строения, неизбежна.

Разновидности бетонных границ

Прочная основа для бетонных конструкций представлена несколькими видами:

• горизонтальная опалубка предназначена для возведения перекрытия бетонными плитами, пронизанная арматурой — стальными направляющими;
• вертикальная — используется для построек нестандартных форм. Присущая ей незначительная толщина не влияет на прочность основы;
• архитектурные и наклонные каркасы помогут придать уникальности дизайну сооружениям из бетона.

Совокупность элементов и деталей основы предназначена для возведения монолитных сооружений. Толщина каркаса определяется характером бетонной конструкции, желаемой геометрической формой и климатическими условиями.

Выбор материалов

В большинстве случаев, чтобы изготовить опалубку под забор, используют доски. Не рекомендуется использовать плиту ДСП, так как под воздействием влаги она разбухает. Для однократного использования может использоваться древесностружечная плита. После демонтажа конструкции, такие плиты следует выбросить. Из досок организовываются щиты с размерами в 100-150 см в длину и 50 см в высоту. Для обеспечения максимальной ровности и качества, можно использовать листы металла.

В зависимости от выбранного материала для создания опалубки для столбов, может отличаться набор необходимых инструментов.

Состав и изготовление стандартной бетонной опоры

Металлический каркас для опоры забора устанавливаемый в опалубку

Чтобы забор служил долго, для бетонных столбов необходимо использовать цементный раствор высокого качества и прочную арматуру. Без укрепления металлическими прутьями опора не будет достаточно прочной. Собирается каркас из металла при помощи сварки.

Если у вас есть навыки работы со сварочным аппаратом, то вы без труда сварите решетку. По краям армированной конструкции располагают более толстые пруты (16 мм). Внутри — тонкие прутки, диаметром до 10 мм. Между внутренней арматурой расстояние соблюдают не более 15 см. От каркаса до стенки опалубки оставляют зазор 2 см. Это позволяет защитить металл от коррозии.

После того как опалубка собрана и каркас, сваренный или связанный из металла, установлен внутри, переходим к созданию бетонной смеси. Прежде всего, на дно конструкции высыпаем щебень. Лучше всего использовать материал со средним размером камушков.

Для бетонной смеси необходимо на одну часть сухого цемента, взять две части предварительно просеянного песка и столько воды, чтобы получилась смесь, по консистенции напоминающая сметану. Если требуется много бетона, то лучше использовать бетономешалку. Малые порции можно смешать вручную. Сразу после изготовления, раствор заливается внутрь опалубки.

Как только закончатся работы по уплотнению, еще незастывший бетон разравнивается при помощи ровной доски. Конструкция должна сохнуть не менее недели. В это время никаких работ на ней не проводится во избежание растрескивания.

Расчет опалубки для фундамента

Под расчетом в данном случае понимают вычисление необходимой толщины щитов или досок конструкции с учетом расстояния между опорами, удельной массы заливаемой смеси и способности к сопротивлению материала формы. Традиционная, самая простая конструкция опалубки представляет собой установленные на дне предварительно выкопанной траншеи щиты, удерживаемые в вертикальном положении специальными опорами.

Выбор между кольями или раскосами зависит от объема заливаемой смеси и типа грунта: для небольших фундаментных лент (250…400 мм) и плотного, не склонного к осыпанию или сползанию грунта, достаточно кольев. При наличии сомнений лучше отдать предпочтение раскосами, поскольку они способны удержать щиты на месте даже при увеличенной нагрузке.

Формула расчета толщины щитов (минимальной)

Здесь

• G — нагрузка жидкой смеси на опалубку, она принимается максимальной и определяется как произведение удельного веса бетона на толщину заливаемого слоя G = q x H. Удельный вес составляет q = 2500 кг/м.куб., H – высота фундаментной ленты в метрах;
• n – бетонной смеси. Если виброуплотнение не применяется, коэффициент равен единице;
• l – расстояние между опорами щитов, в метрах;
• T – сопротивление материала щитов нагрузке, для древесины принимается равным 8 х 105 кг/м.кв.

С учетом сложности самостоятельного определения марки бетона, соответственно, его плотности, а также отсутствия точных данных о сопротивлении материала щитов для опалубки, вычисления проводятся приблизительно, для усредненных значений. Обычно толщина доски принимается равной 25 мм.

Вторая часть расчета – определение необходимого количества досок заданной толщины, числа крепежных элементов. Для этих вычислений необходимо знать длину ленты фундамента, высоту заливки. Длина ленты умножается на два, поскольку щиты располагаются с обеих сторон. При устройстве ленточного фундамента со ступенью расчет проводится дважды – для первого и второго этапов заливки. Количество пиломатериалов определяется на основании данных о том, какая доска для опалубки фундамента будет использоваться (размеры).

Составление плана, подобного представленному на иллюстрации, поможет сориентироваться в более точном вычислении необходимой длины формы, числе соединительных и опорных деталей.

Технология

Весь технологический процесс состоит из нескольких этапов:

1. Подготовка инструментов и материалов.
2. Проделывание траншей под ленту.
3. Нарезание фанеры.
4. Разработка схемы основания и проведение некоторых расчетов.
5. Соединение щитов. Доски нужно распилить на одинаковые куски и прикрепить с помощью гвоздей или саморезов. Любые отклонения от заданной геометрии должны быть исключены.
6. Скрепление щитов. Методика соединения определяется типом фундамента. Съемный вариант можно скрутить снаружи, несъемный — любым удобным методом.
7. Монтаж распорок. В качестве них используются деревянные бруски или отрезки пластиковой трубы.

Чтобы ускорить выполнение земляных работ, рекомендуется задействовать спецтехнику. Сама технология остается простой и понятной, поэтому работу можно выполнить своими руками.

Несъемная опалубка для фундамента: новое слово в строительстве

В последние годы на смену съемной приходит конструкция с использованием полимерной опалубки, которая после заливки бетона становится частью будущего фундамента. Она придает ему дополнительные свойства, защищая от воды и сохраняя тепло. Дополнительные свойства несъемной опалубки из такого материала: простота сборки (чем-то напоминает конструктор или пазл) и, как следствие, геометрическая гармония деталей. Отдельные виды полимерной опалубки имеют армирующую сетку, которая усиливает фундамент.

Из минусов – себестоимость такого фундамента выше, чем у построенного с помощью досок. Впрочем, игра стоит свеч, когда речь идет о том, что строится на десятилетия и для себя. Несъемную опалубку также можно выполнить из оцинкованного профильного листа – в готовом фундаменте он защитит поверхность бетона, а его волны будут служить ребрами жесткости. К такой металлической конструкции дополнительно необходим съемный «пояс» кольев из бруса.

Что влияет на выбор фундамента

Вопрос этот не праздный, потому что фундамент определяет несущую способность всего сооружения. Поэтому решать его надо до начала строительства, потому что после окончания строительных работ что-то скорректировать будет большой проблемой.

Необходимо добавить и тот факт, что фундаментная конструкция дает всей постройке смещаться под действием различных нагрузок, не нарушая целостность строения. Поэтому перед тем как разместить фундамент под баню, надо выбрать его тип и материалы, из которых конструкция будет возводиться. Но это всего лишь следствие, а причинами выбора выступают:

• тип грунта на строительной площадке;
• уровень промерзания почвы;
• уровень грунтовых вод.

Если говорить точнее, то это три кита, которые учитывают при выборе фундамента. Но есть и ряд других незначительных фактора, которые надо принять к вниманию. Об этом и поговорим ниже.

Разновидности грунтов для строительстваИсточник stroyfora.ru

Требования к опалубке

Изготавливая опалубку для ленточного фундамента своими руками, необходимо учитывать требования, которым она должна отвечать. Среди наиболее существенных можно выделить такие:

• верхняя часть залитого бетона должна находиться не выше 45-66 см от опалубочного края;
• показатель прогиба опалубки должен быть в пределах 2,0 мм;
• соединение между щитами конструкции определяет прочность всей системы;
• величина перепада верхнего уровня не должна быть больше 2,0 мм.

При монтаже конструкции необходимо учитывать эти требования.

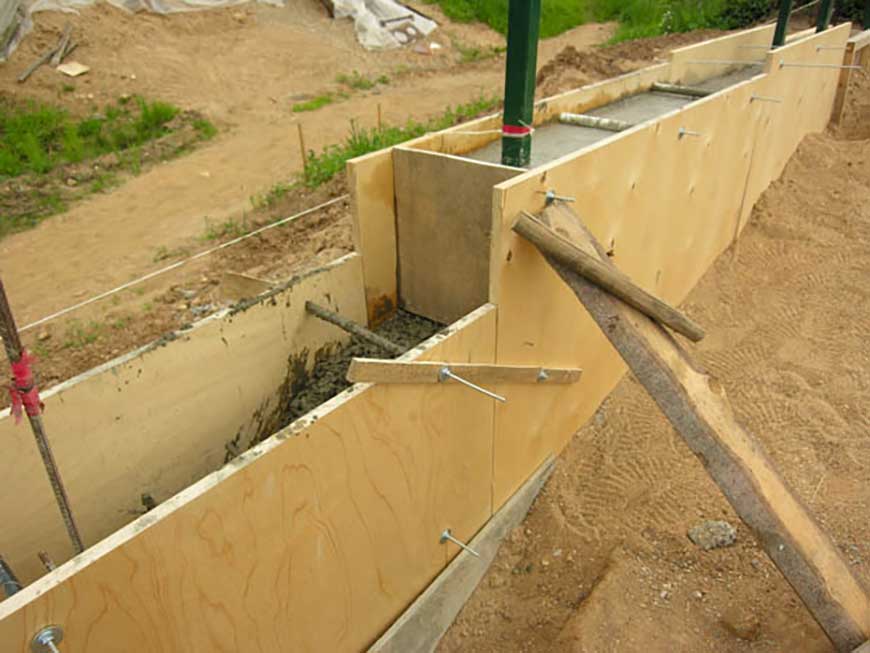

На фото устройство опалубки для фундамента ленточного типа:

Материал

Можно использовать фанеру, пиломатериалы (доски), собранные в щиты на стройплощадке. Кроме этого понадобятся также бруски, крепежи (саморезы либо гвозди), материал для гидроизоляции.

Какая нужна доска

Если для изготовления щитов применяется доска, ее поверхность должна быть ровной и без трещин, а кромки – обрезанными. Ширина — 25 мм.

Как производить расчеты

Для расчета опалубки рекомендуется применить такую формулу:

h=√(0,75×G×n×l2/Т), здесь:

h –толщина доски (м); G – величина нагрузки, которую оказывает смесь бетона; для ее вычисления можно использовать формулу G=q×H, где q=2500 кг/м3 – масса раствора, H – высота бетонного слоя (м);

n – коэффициент вибрации, равный 1,2;

I – расстояние между опорами, расположенными вертикально (м);

T –сопротивление древесины, равное 8×105кг/м2

Это самая простая возможность выполнить расчеты самостоятельно.

Другие рекомендации

Опытные строители рекомендуют также обратить внимание на такие особенности монтажа прочной и надежной опалубки:

1. По завершении сборки щитов нужно проверить равномерность (вертикальность и горизонтальность) всей конструкции, используя строительные отвесы.
2. В опалубке должны отсутствовать щели, ширина которых превышает 5 мм. Если же они были обнаружены, их следует заделать.
3. Для увеличения прочности угла можно использовать согнутую арматуру или специальное соединение.

Воспользовавшись этими рекомендациями, можно соорудить прочную опалубку.

Использование закладных элементов

Фото пошагового изготовления опалубки для опоры ограждения

Бетон отличается высокой прочностью, но делает сборку забора более сложной. Чтобы немного снизить ее степень, все элементы крепления пролетов, начиная от хомутов и заканчивая деталями для стяжки, предусматриваются при заливке столбов. Это может быть закладка перед заливкой бруска внутрь конструкции.

Если прогоны делаются из стали, то закладные детали привариваются к прутьям арматуры до заливки бетоном. Деталь может быть в виде шпильки или планки. К ней впоследствии и привариваются нужные элементы.

Это основные этапы создания прочной опоры для столбов под забор. Если у вас есть желание, то вы всегда можете изготовить их самостоятельно, без привлечения профессионалов.

Выбираем тип фундамента

Какой же тип несущего основания будет оптимальным в том или ином? Это зависит от надземного сооружения ограждения, типа грунта, уровня залегания почвенных вод и толщины промерзания грунта. Чтобы правильно выбрать тип фундамента, нужно изучить их названия и свойства. Их виды носят такие названия:

• свайный
• столбчатый
• ленточный
• комбинированный
• каменный, или бутовый

Все перечисленные типы отличаются не только по структуре, а и трудозатратами и финансовыми вложениями на их создание. Как же найти оптимальную середину между надежностью фундамента под забор и необходимым количеством материалов на его строительство?

Понять это можно по тем свойствам, которые будет обеспечивать готовое основание ограждения.

Ленточный фундамент

Из всех перечисленных вариантов в строительстве наиболее часто применяется ленточный фундамент. Железобетонная «подушка»лучше всего распределит нагрузку возведенному над ней, стеновому ограждению любого типа.

Чаще всего сплошное бетонное основание в виде ленты выбирают под строительство каменных и кирпичных ограждений. Однако в таких случаях следует учесть, что только правильно рассчитанная глубина фундамента под забор из кирпича обеспечит долговечную прочность всей конструкции и в тоже время не допустит перерасхода средств.

Также ленточный фундамент будет лучшим вариантом при сооружении ограждения из кирпичных столбов, к которым будут крепиться тяжелые бетонные панели. Металлические опоры, удерживающие кованые пролеты, тоже достаточно прочно будут закреплены и объединены в ленточном фундаменте.

Столбчатые опоры

Какой же оптимальный вариант будет для забора из не тяжелых узорных или сплошных пролетов, удерживаемых на кирпичных столбах? Если спроектировано создание по периметру участка строения с несущими кирпичными или металлическими вертикальными элементами, то для него лучшим будет столбчатый фундамент.

Винтовой фундамент для забора

Затраты на строительство значительно снижаются по сравнению с ленточным основанием, а выполнить его можно довольно быстро. Нужно всего лишь пробурить скважины и залить в них бетон.

Комбинированный фундамент

В структуру такого основания входят два типа забора, объединенных в один — это ленточный и столбчатый варианты. Такой низ постройки превышает прочность ленточного фундамента, поэтому он применим для забора из очень тяжелых и массивных пролетов.

С одной стороны столбы будут крепче держаться, если их основание уходит глубоко в землю. С другой стороны объединение залитого в скважинах бетона в одно целое с ленточным фундаментом создаст более прочную конструкцию, которая равномерно будет распределять вес пролетов и не даст столбам сместиться в сторону от вертикальной оси.

Бутовый камень

Природный камень является не только прочным строительным материалом, а еще и красивым элементом декорации заборного ограждения. Дизайнеры наиболее удачно применяют его в сочетании с коваными решетками. Бутовый камень прекрасно подчеркивает творчество, заложенное художественным мастерством кузнеца, и достойно облагораживает его.

В тоже время массивные булыжники замечательно обеспечивают надежность крепления опор, на которые навешивают кованые решетки. Из них получается красивый, монолитный фундамент, который не требует дополнительного оштукатуривания и может простоять без ремонта долгие годы.

Свайный фундамент

В местах, где почвенный покров обладает неустойчивыми свойствами и при морозах расширяется и выталкивает фундамент, лучше всего построить забор на винтовых сваях. Они помогут сохранить устойчивость ограждению длительный период времени.

Сама по себе свая состоит из металлической трубы с внутренней заливкой бетоном. Опора ввинчивается в землю благодаря специальной лопасти, расположенной на конце трубы.

Здесь важно знать глубину промерзания грунта. Лопасть играет роль анкера в фундаменте забора

Ее обязательно нужно укрепить ниже уровня промерзания почвы, чтобы конструкцию не выдавило из замерзшей земли и это не привело к разрушению.

Итак, какой бы тип фундамента ни был выбран, он должен выполнять основную функцию: прочно удерживать надземное строение долгие годы, что может быть обеспечено только правильной глубиной его закладки.

Разновидности разборной опалубки

Для разборной опалубки часто применяют деревянные материалы: фанеру, бруски, доски, иногда ДСП листы, ОСБ щиты. Также для нее применяют металлические и полимерные листы и трубы.

Конструкция из досок

Для изготовления щитов из досок рекомендуется брать пиломатериал из сосны, а также из лиственных деревьев.

Выбирают доски соразмерно параметрам фундамента, возводимого дома. Максимальная толщина доски составляет 4 – 5 см.

Опалубка из досок

Конструкция из фанеры, ДСП, ОСБ

Несмотря на ограниченность применения фундаментной формы, с использованием фанеры, ОСБ плит и ДСП листов, ввиду низких прочностных характеристик и влагостойкости, они по-прежнему остаются востребованными, особенно в частном домостроении.

ОСБ плиты к влаге более устойчивы, благодаря специальной пропитке, поэтому их можно использовать не один раз.

Фанеру, благодаря ее гибкости, часто применяют для создания конструкции криволинейной формы. Для обеспечения достаточной влагостойкости применяют ламинированную фанеру. В конструкциях прямолинейной формы используют толстую многослойную фанеру.

Металлическая опалубка

Для металлических щитов опалубки используются изделия, изготовленные заводским способом из оцинкованной или, имеющей порошковое покрытие, толстостенной стали. Покрытие защищает опалубку от коррозии и позволяет провести быструю очистку после многоразового использования. Применяется также алюминиевая опалубка. Конструктивно эти элементы отличий практически не имеют. По внешнему виду они представлены прямолинейными листовыми щитами и профильными элементами.

Металлическая разборная опалубка Преимуществом стальных материалов опалубки является их высокая несущая способность и степень сопротивления деформации. Однако, большой вес и значительная теплопроводность ограничивают область их применения в качестве опалубки.

Алюминиевые конструкции легче стальных изделий, и устойчивы к воздействию агрессивной среды, за счет образования естественной окисной пленки. Но, оставляет желать лучшего показатель алюминия по жесткости.

Опалубка из полимерных плит

Опалубка из полимера бывает преимущественно в неразборном исполнении. Однако съемные варианты конструкций также иногда применяются. В качестве ограждений используются листы из пластика или пенополистирольные плиты, собираемые с помощью замковых соединений.

Для обеспечения необходимой жесткости щиты должны монтироваться на каркас, из бруса, либо из металлических профильных труб.

Полимерные конструкции устойчивы к воздействию агрессивной среды, легко монтируются, но стоят недешево. Поэтому их используют в основном в строительстве типовых промышленных сооружений.

Ширина и глубина ленточного фундамента

Общая схема устройства ленточного фундамента.

Бетонная лента делается шире стены ограды, которая будет на него установлена:

• под кирпичное ограждение шириной 250 мм делается фундамент шириной 300 мм;
• под ограду из бетонных блоков шириной 200 мм обустраивается основа шириной 250 мм.

При использовании в конструкции забора строительных материалов разной ширины (свайно-винтовые опорные столбы, элементы примыкания и пр.) ширина основания подбирается под них.

Ленточная основа под всю конструкцию забора укладывается на одну глубину без перепадов. Она должна быть больше глубины промерзания земли в этом регионе.

Защита фундамента от излишка влаги, обустройство дренажа

Независимо от применяемого типа ленты, чтобы она служила долго, рекомендуется не пренебрегать обустройством гидроизоляционного слоя.

Он выполняется двумя способами:

1. Настилкой рубероида. Бюджетный, быстрый, но не столь надежный способ защиты от влаги, поскольку уже через 2-3 года начинает отслаиваться. Этим материалом выкладывают дно траншеи и покрывают готовое застывшее основание. Для фиксации сверху проходятся смолой или горячим битумом.
2. Добавлением в бетонный раствор средства типа Пенетрона. Это отличная защита ленточного фундамента любого заглубления. Преимущество его в том, что основание целиком становится непроницаемым для влаги. Пенетрон добавляют в раствор на этапе замеса. Готовое основание не нуждается в дополнительном покрытии гидроизоляционным материалом.

Если нужно провести заливку фундамента под забор на участках с высоким уровнем грунтовых вод, то следует заранее побеспокоиться о создании дренажа.

В траншею сверху песчаной подушки укладывается пластиковая или асбестоцементная труба под уклоном диаметром от 8 до 11 см, оба края которой рекомендуется заполнить песком. Это делается для того, чтобы при заливке ленты бетоном раствор не попал в полость трубы. Ниже подошвы фундамента в нескольких местах потребуется вырыть смотровые колодца, куда будет стекать вода из труб при промывке.

Изготовление опалубки (пошаговая инструкция)

Изготовление опалубки

Устройство фундамента включает в себя изготовление опалубки. Изготовить, а потом установить её на строительной площадке самостоятельно вполне возможно, выполняя несложные правила.

Щитовая

Перед работами по изготовлению формы необходимо:

1Подготовить инструмент: рулетка, уровень (простой – 1 м, водяной – 10 м), молоток, шуруповерт, саморезы по дереву

2Выполнить расчет материала

3Приобрести материал: доска обрезная, брус 50*50 мм, шпильки металлические ф10 мм с шайбами и гайками

Котлован под фундамент

1ШАГ 1

Котлован. Приступая к работам необходимо подготовить котлован будущего фундамента. Копать траншеи нужно на 5-10 см шире, чтобы после установки и раскрепления плоскостей из досок можно было засыпать пространство землёй, тем самым укрепив конструкцию.

При установке опалубки на поверхности, требуется выполнить разметку с помощью специальной проволоки (струна обноски). Любой шнур будет ненадёжен, так как может порваться в процессе работ.

Разметка фундамента

2ШАГ 2

Расчет. После выполнения разметки выполняется расчет количества материала.

Для определения количества доски вычисляется периметр фундамента, показатель умножается на 2. Затем, исходя из высоты конструкции и ширины доски, определяем количество досок по вертикали. Умножая этот показатель на вычисленный ранее удвоенный периметр, получается количество пиломатериала в погонных метрах. Разделив на 3-4 м (обычная длина доски) вычислим количество досок в штуках (так их легче заказать).

Количество бруска берется из расчета высоты конструкции, принимая во внимание тот факт, что бруски размещаем через 40-50 см по всей длине. Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки

Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки.

Учитывая все вычисления, а также места установки элементов, можно определить количество материала.

Заказывать материал необходимо с погрешностью +5%. Этот запас поможет устранить погрешности при расчетах.

Изготовление щитов

3ШАГ 3

Изготовление щитов. Исходя из высоты конструкции, сбиваются изделия из досок и брусьев, которые располагают по длине через 40-50 см. Длина плоскостей зависит от размера доски (это может быть 3 или 4 метра).

Установка опалубки

4ШАГ 4

Установка опалубки. Первым этапом забиваются колья из брусков по углам фундамента. Между этими кольями с промежутком 60 – 80 см забиваются промежуточные бруски. Вдоль брусков укладывается направляющая доска, на которую устанавливаются заготовленные щиты. Плоскости саморезами крепятся к установленным кольям.

Для фиксирования геометрических размеров, внутри конструкции крепятся  распорки. Для защиты опалубки от «распирания» бетоном, устанавливаются шпильки.

Установку и фиксирование щитов необходимо контролировать уровнями, как по горизонтали, так и по вертикали. Шпильки в каркас необходимо устанавливать через трубки (втулки) большего, чем шпилька, диаметра. Это необходимо для последующего демонтажа.

Подготовка к заливке

5ШАГ 5

Подготовка к заливке. После установки плоскостей, проверяют всю конструкцию на отсутствие щелей. Для гарантированного обеспечения герметичности конструкции, внутреннюю поверхность выстилают плёнкой, чтобы исключить протечку бетона.

По окончании монтажа, проводят армирование будущего основания: устанавливают подготовленные армокаркасы и закладные детали, если этого требует конструкция.

При установке конструкций опалубки, в местах, где планируется провести коммуникации (трубопроводы, кабели) через фундамент, необходимо установить трубы диаметром 100 мм.

Септик для дома — канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео)

Для чего нужен ленточный фундамент под забор

Самое простое решение строительства ограды – это установка вертикальных опор прямо в землю и навешивание между ними металлической сетки. На первый взгляд неопытного хозяина участка это быстрый и дешёвый способ устройства забора. Это можно сделать, если требуется временно оградить какое-либо пространство. Со временем стойки из-за подвижки грунта под влиянием дождевых вод, сезонного промерзания почвы потеряют свою несущую способность и просто упадут.

Чтобы это не происходило, забор необходимо устанавливать на фундаменте. Для этого воздвигают монолитный ленточный фундамент. Лента связывает между собой опоры забора в единую жёсткую конструкцию.
