Как выполняется обвязка свайно-винтового фундамента швеллером?

Обвязка швеллером

Установка швеллера производится прямо на головы подготовленных по уровню винтовых или железобетонных свай. Ширина швеллера подбирается по размерам головы сваи. Например, минимальная ширина швеллера для винтовой сваи диаметром 108 мм составляет 140 мм. Обвязка швеллером железобетонных свай производится как можно быстрее после забивки, чтобы предотвратить изменение положения головы от остаточных деформаций грунта при монтаже.

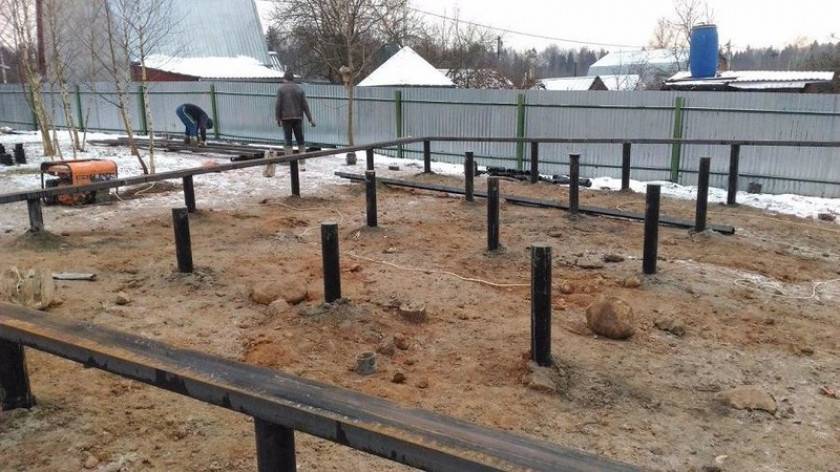

Обвязка швеллером по винтовым сваям. По бокам сделан каркас из профильной трубы под облицовку или фальш-цоколь.

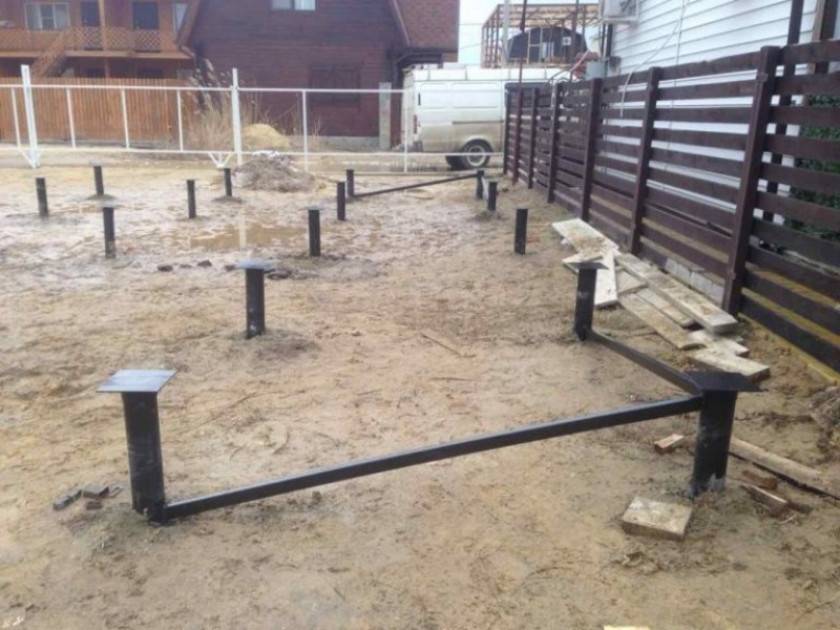

К винтовым сваям швеллер крепится на сварке непосредственно к телу. Угловые соединения с любыми сваями выполняются подрезкой швеллера под 45 градусов и проваркой стыков. Все соединения обрабатываются шлифовальной машинкой.

По внутренним осям также выполняется врезка под 45 градусов с последующей проваркой. В результате получается жесткий ростверк с ровным основанием. Металл, стыки покрывают антикоррозийным покрытием или судовой краской.

Встречаются решения, когда по швеллеру монтируется каркас из бруса. Вероятно, проектировщик или заказчик решил перестраховаться и усилить фундамент, так как швеллер не работает в таком положении или экономили на количестве свай. Рекомендуется в таких случаях, для защиты лаг каркасного дома от конденсата, поверх профиля с изоляционной прокладкой монтировать доску 50 мм (лежень) с креплением на саморезы или болты.

Существуют варианты ростверков с укладкой швеллера полками вверх и заливкой внутренней полости бетоном. При этом значительно увеличивается несущая способность основания, но добавляется нагрузка на сваи от веса бетона.

Посадка на саморезы

Древесину крепят к стойкам с помощью самонарезных болтов. Место соприкосновения прокладывают промасленным олифой рубероидом. К низу конструкции элементы монтируют с помощью сквозного крепления либо анкера. Брусок требуется надёжно прикрепить и зафиксировать молотком. В качестве дополнительного способа для усиления прочности конструкции используют металлические уголки и крепёжные шипы:

• уголки целесообразно применять в угловых соединениях элементов;
• деталь конструкции выбирают по точным размерам свайного углового участка;
• крепят элемент с помощью прочных саморезов.

Некоторые особенности

Хочется отметить, что фундамент свайно-винтового характера самый универсальный и достаточно надежный из всех существующих на сегодняшний момент, его использование в строительстве разного назначения очень популярно. Обусловлено это тем, что применяемая при его возведении технология представляет застройщикам возможность заниматься строительством зданий даже при наличии на участке подвижного, неустойчивого грунта.

Схема дома из сэндвич-панелей на винтовых сваях.

Помимо того, что винтовые сваи с успехом используются при строительстве, точнее, возведении фундамента, они подходят и для выполнения процедуры укрепления основания дома. Делается это в случае повышения степени нагрузки на фундамент либо при проведении реконструктивных (ремонтных) работ, направленных на повышение надежности фундамента.

1. Для чего же необходима обвязка? Ее функция поддерживать опоры (сваи) в нужном положении, соответствующем разметке. Для ее устройства чаще всего используют швелер, либо брус.
2. Но не думайте, что при любом раскладе вам придется выполнять обвязку свайного фундамента. Это не так, если сваи располагаются на расстоянии не более 60 см над почвой, то в ней нет необходимости. В этом случае можно просто использовать специальные оголовки, которые методом сварки закрепляют сверху винтовых свай.

Гидроизоляция

Наличие грунтовых вод делает необходимым создание дренажной системы и гидроизоляции фундамента. Изначально выполняется защита от влаги самих свай, поскольку указанные элементы несут основную нагрузку всего сооружения.

Свайно-винтовой фундамент часто используется при возведении загородных домов. Внешний вид каждой сваи – это металлический стержень, заостренный к концу, на который наварены винты или спираль. При монтаже, каждую сваю завинчивают в грунт, пока она не опустится ниже точки промерзания земли. Единственный способ, направленный на защиту свай от влаги – это обработка последних антикоррозийным составом.

Гидроизоляция обвязки состоит из рубероида, сложенного в несколько слоев.

Обвязка свай:

основные способы и особенности их применения

Если в качестве фундамента для будущего строения выбран свайный фундамент, то сразу возникает множество вопросов: какие сваи выбрать, как правильно обвязать сваи, чем обвязать сваи? В этой статье я постараюсь дать ответы на эти вопросы.

Итак, по порядку. Если у вас дом из бревна или бруса, и сваи стоят на ровном участке, то может быть вполне достаточно свай с оголовками. Обвязкой в этом случае будут служить нижние венцы будущего дома. Но что делать если дом каркасный, или из сип панелей, или же дом из бруса или бревна, но с каркасными перегородками? В этом случае необходимо обвязать сваи материалом, который не даст сваям “гулять” во время бокового пучения грунтов, и не даст провиснуть стенам на пролётах, больше ширины установки стоек.

Вариантов обвязки достаточно много, но мы остановимся на основных: двутавр, швеллер, брус, бетон (рис. 1). При этом в качестве свай могут быть использованы винтовые сваи, буронабивные сваи, бетонные столбы и т.д.

При выборе в качестве опоры, буронабивных свай (рис. 2), во время заливки можно будет выпустить из сваи шпильку диаметром 14-16мм или арматуру. Так как такие сваи диаметром от 200мм, то им обычно не требуются оголовки и можно укладывать обвязку из бруса или делать ростверк сразу поверх свай.

Если в качестве свай выбраны винтовые сваи, то для обвязки деревом будут нужны оголовки свай. Они могут быть круглые, овальные, квадратные, прямоугольные с усилением и без, с поддержкой или с дополнительным упором. Но обычно используются квадратные, размером 20х20см, это оптимальный размер, у него достаточно большая площадь опоры как для углов, так и для пересечений и стыков, он не большой и не маленький (рис. 3-5).

При использовании в качестве обвязки металлического швеллера, двутавра и т.д., его приваривают сразу к залитой бетоном свае. Также обычно при выборе металла, сваи обвязывают швеллером шириной 16см (см. картинку ниже), реже двутавром, ввиду его большей цены и неудобства монтажа на стыках, так как приходится достаточно много фигурно вырезать, а потом приваривать. По несущей способности, двутавр конечно более выгоден, но при нетяжёлом доме и шаге свай менее 3м, может быть достаточно и швеллера 16см. Я всегда заказчикам рекомендую швеллер, и объясняю, как и писал выше, что швеллер не даст сваям “гулять” во время морозного пучения грунтов, а дополнительно уложенный сверху брус, хотя бы 15х15см, уменьшит прогиб примерно в 2-4 раза, в зависимости от длинны пролёта и его нагруженности.

Если вы в качестве обвязки выбрали брус, то есть несколько вариантов обвязки: брус в один ряд, брус в 2 ряда со сдвигом и с перехлестом запилов или составной брус. В качестве составного бруса используются доски, установленные на ребро и сколоченные в шахматном порядке (см. картинки ниже). Преимущество такого метода в том, что мы достаточно равномерно соединяем обвязку и равномерно распределяем нагрузку по свае и всему её оголовку. Минус данной технологии в том, что приходится достаточно долго всё размечать и подгонять, а потом много сколачивать и связывать, в большинстве случаев на болты или шпильки. При таком методе желательно использовать хорошо обработанные сухие доски, чтобы на этапе стройки между ними не заложить плесень и грибок.

При выборе в качестве обвязки бруса (см. картинки ниже), необходимо сделать правильный запил. Правило гласит: максимально нагруженный брус запиливается сверху, а менее нагруженный запиливается снизу (рис. 5 – тёмный брус нагруженный, светлый менее нагруженный). При использовании обвязки в два бруса, запилы повторяются с точностью до наоборот и стыки по длине сдвигаются на соседнюю сваю. Также последнее время при появлении хорошего крепежа очень часто стали использовать запилы в 1/2 или 3/4 дерева не по высоте как всегда, а по толщине (рис. 4) или вариант запила под углом (рис. 6). В этих вариантах надо использовать шпильки и/или длинные и прочные саморезы. Метод опять же сложен ввиду необходимости высокой точности запилов, стыковки дерева как между собой, так и с оголовками свай.

Для прикручивания бруса к оголовкам обычно используют шпильки диаметром 8-12мм или сантехнические болты диаметром 10-12мм и длинной 100-150мм. Неудобство работы со шпильками в том, что приходится сверлить отверстия в брусе под них, сверлом длинной 20см, снизу, через оголовок. А если сложить сверло 20см+30см дрель и всего 30-40см просвет между оголовком сваи и землёй, то это становится большой проблемой. Под болты же достаточно сверла диаметром 6мм и длиной 10см, со сверлением под небольшим углом.

Технология обвязки брусом

Большинство случаев использования брусовой обвязки относятся к строительству каркасных домов на буронабивных или винтовых сваях.

Порядок действий:

• Нарезка брусьев по длине 200х200. Поскольку обычно используется соединение вполдерева, длина каждого пролета измеряется полностью, без учета толщины примыкающих брусьев.
• Укладка периметра, соединение по углами. На каждом оголовке укладывается двойной слой рубероида. Соединения уплотняются джутовыми жгутами.
• На оголовках брус фиксируется при помощи «глухарей» — специальных шурупов по дереву, имеющих шестигранные шляпки.
• После укладки внешних балок приступают к монтажу внутренних пролетов, расположенных под несущими стенами. Над соответствующими сваями делаются углубления на ширину бруса (200 мм) и на половинную глубину (100 мм). В эти углубления укладываются соответственным образом подготовленные соединительные элементы внутренних пролетов.
• Производится соединение всех параллельных пролетов дополнительными балками или досками, установленными на ребро. Для соединения используются саморезы и оцинкованные уголки с ребрами жесткости.
• Поверхность всех деревянных деталей покрывают антисептическим и антипиреновым составом. После высыхания наносят слой гидроизоляции (горячий битум или битумная мастика).

С использованием доски

Обвязка доской 50х200 производится при недоступности качественного бруса.

Технология несколько более трудоемкая, поскольку каждую балку приходится собирать по отдельности, но имеются и плюсы:

• Отсутствие коробления или разворота винтом.
• Возможность более точного выполнения угловых соединений.
• Каждую доску можно предварительно обработать антисептиком и антипиреном, что позволяет значительно увеличить устойчивость балок к биологическим проявлениям или к возгоранию.

Работа заключается в изготовлении из пачки досок подобия сборного бруса.

Доски нарезают по длине, подрезают в нужных местах для угловых соединений и собирают в плотный пакет.

Для фиксации используют шпильки, которые пропускают через сквозные отверстия и туго стягивают.

Образованные балки собирают по технологии, аналогичной методике монтажа брусовой обвязки.

Балки необходимо располагать таким образом, чтобы доски были установлены на ребро, а не горизонтально.

Как и чем обвязывать?

Материал для обвязки

Установка будет зависеть от особенностей материала изготовления балки и фундаментной основы. Обвязка винтовых свай брусом является распространенным вариантом. Но большинство интересуются вопросом, требуется ли использовать технологию с использование бруса, если можно использовать материалы с большей надежностью, металл или бетон.  Отметим сразу, что брус является самым лучшим вариантом для ростверка при строительстве каркасного дома или дома из дерева, так как брус имеет большую прочность и высокую устойчивость к температурным перепадам. Во время обрабатывания антисептиком, который помогает защитить дерево от гниения, срок эксплуатации бруса увеличивается и становится больше, чем у стальных балок. Обвязка свай брусом проводится по технологии, которая предусматривает крепление балок на резьбу, или же выполняется закрепление каждой части ростверка при помощи хомута.

Установка на резьбу

Такая методика используется лишь для фундамента, который П-образный. Во впадины на фланцах нужно установить брус и закрепляют при помощи самореза. Между сваями и балками помещают рубероид. Балки соединяют в чащу или лапу по углам. Крепления угла может быть выполнено при помощи шипов. Для углов снаружи используют элементы в виде уголков. Такая методика дает возможность не тратить время на систему пазов и гребней.

Использование двутавровой балки и швеллера

Если конструкция не сильно нагружена, можно сделать ростверк из швеллера. К такой конструкции можно отнести сарай или баню. Ростверк из металла и сваи обвязывают с применением сварки. Элементы конструкции и основания прикрепляют на круговой шов. Процедура сборки заключена в установке швеллера на оголовки. Элемент можно укрепить таким образом, что боковые грани будут как будто бы смотреть вниз. Обвязка швеллером винтовых свай  также выполняется и в противоположном направлении, в этом случае грани направляют вверх.

При таком расположении швеллера сопротивление нагрузкам на поперечных частях конструкции будет в разы лучше. Таким образом, вы получаете опалубку, которую следует залить раствором, и получится сформировать стеновую кладку для армопояса. Для того, чтобы обеспечить обвязке высокую прочность, вместо швеллера используют двутавровую балку того же размера. Когда балки и швеллеры стыкуются в углах, то используют сварку. По окончанию обвязывания опор ростверк покрывают средством, которое не дает образовываться коррозии.

Обвязка доской

Обвязка винтовых свай досками своими руками часто подразумевает использование материала из лиственницы, кедра, ели или сосны. Крепление фундамента в этом случае начинают с изготовления балки, в основе которой используют доски. Элементы следует склеить между собой и зафиксировать при помощи саморезов или установить на болтовую систему. При использовании в строительстве фундамента тонких досок следует дополнительно придавливать их листами фанеры. Обязательно следите за тем, чтобы все стыки были расположены на разных сваях. Доски между собой соединяем в полдерева. Балки должны быть расположены на ребре и зафиксированы при помощи свай.

Обвязка свай по данной технологии выполняется так:

• Делают внутренний, внешний и средний контур (по принципу елочки).
• Элементы по очереди собирают и устанавливают.
• Между оголовками, швеллером и обвязкой следует обязательно установить слой рубероида для гидроизоляции.
• Если высота обвязки вышла больше 0,4 метров, то дополнительное основание следует укрепить профильной трубой.

Использование профильных труб для обвязки двутавром

Если хотите, можно сделать обвязку двутавровой балкой, и тогда выбирайте материал с отверстиями перфорации. Двутавр следует приварить как можно крепче и впритык. Предпочтение в выборе данного материала заключается в малой массе и высокой прочности. Профильная труба в этой конструкции будет играть роль распорки, что повысит долговечность и улучшит эксплуатационные характеристики здания. Для обвязки профильную трубу следует приварить снаружи по всему периметру основания.

Особенности монтажа

Обвязка производится после установки свай согласно технологическому процессу. Все столбы выставляются на одной высоте. Для защиты металла от коррозии сваи обрабатываются антикоррозийным средством.

Швеллер укладывается поверх столбов так, чтобы соединения двух полос выполнялось посредине оголовка сваи. Оголовок имеет вид пластины или усиленной косынкой модификации, что позволяет увеличить опорную площадь тела сваи. Обрезка лишней длины балки выполняется строго под прямым углом. Концы швеллера крепятся к оголовку с помощью сварочного аппарата.

Перед монтажом стоит определиться с вариантом изготовления ростверка.

Первый способ предусматривает укладку швеллера на верхнюю часть свай стенкой вверх, образуя в углах стыки 45°.

Во втором случае швеллер устанавливается на ребро и сваривается в единую конструкцию.

Сечение металлопроката выбирается в зависимости от планируемого стенового материала и диаметра свай. К примеру, при кладке стен (толщиной 25 см) из тяжёлых пеноблоков подойдёт швеллер 24П-30П.

При близком залегании грунтовых вод и частых паводках уровень обвязки возвышается над грунтом до 80-100 см. При высоком расположении ростверка необходимо укреплять фундаментную конструкцию дополнительными обвязками ближе к поверхности грунта. К примеру, ростверк на высоте 80 см от грунта имеет дополнительные 2 обвязки: на высоте 30 и 50 см.

Технология обвязки брусом

Большинство случаев использования брусовой обвязки относятся к строительству каркасных домов на буронабивных или винтовых сваях.

Порядок действий:

• Нарезка брусьев по длине 200х200. Поскольку обычно используется соединение вполдерева, длина каждого пролета измеряется полностью, без учета толщины примыкающих брусьев.
• Укладка периметра, соединение по углами. На каждом оголовке укладывается двойной слой рубероида. Соединения уплотняются джутовыми жгутами.
• На оголовках брус фиксируется при помощи «глухарей» — специальных шурупов по дереву, имеющих шестигранные шляпки.
• После укладки внешних балок приступают к монтажу внутренних пролетов, расположенных под несущими стенами. Над соответствующими сваями делаются углубления на ширину бруса (200 мм) и на половинную глубину (100 мм). В эти углубления укладываются соответственным образом подготовленные соединительные элементы внутренних пролетов.
• Производится соединение всех параллельных пролетов дополнительными балками или досками, установленными на ребро. Для соединения используются саморезы и оцинкованные уголки с ребрами жесткости.
• Поверхность всех деревянных деталей покрывают антисептическим и антипиреновым составом. После высыхания наносят слой гидроизоляции (горячий битум или битумная мастика).

Крепление обвязки из бруса на ленточный фундамент

Стены из древесины (будь то оцилиндрованное бревно, брус и т.д.) очень непросто крепить на фундамент. Чтобы выполнить такую задачу, в качестве первого венца, который укладывается на фундамент, берут брус большей толщины.

Для того чтобы прикрепить брус к фундаменту, используют анкеры.

Рис 2. Крепление обвязки анкерами к ленточному фундаменту с ростверком

Последовательность выполнения работ

• Вам потребуются детали крепежа, возьмите с запасом.
• Тщательно проверьте, насколько поверхность фундамента ровная. Для этого используйте строительный уровень. Если вдруг выявятся неровность свыше 10 мм, обязательно их ликвидируйте с помощью раствора. Неровности менее 10 мм можно подкорректировать дощечками, которые подкладывают под брусья.
• Венец из бруса положите на рубероид с целью гидроизоляции.
• Нижний венец обвязки – это брусья, которые сцепляются друг с другом одним из двух способов – «в лапу» или «в чашу».

Рис 3. Сцепка углов «в лапу»

Рис 4. Сцепка углов дома из бруса «в чашу»

• В брусьях, которые укладываются на нижний венец, просверливают отверстия. Размер таких отверстий в диаметре немного шире, чем диаметр анкерных шпилек, которые ранее были установлены и забетонированы вверху фундамента.
• Затем брусья с просверленными отверстиями укладывают на анкера. Далее устанавливают под них широкие шайбы, которые крепятся гайками. Когда углы нижних венцов соединяются друг с другом гвоздями или нагелями, в таких местах анкера можно не устанавливать.
• Используя строительный уровень, определите точное расположение углов и диагоналей верхнего уровня обвязки. Если возникли неровности – обработайте их рубанком.
• Как только завершена установка нижней обвязки, можно выполнять монтаж вертикальных направляющих для возведения каркаса.

Кстати, описанный способ проведения нижней обвязки актуален как для ленточного фундамента, так и для любого другого типа фундаментов, с небольшими поправками и техническими особенностями.

Обвязка швеллером

Обвязка швеллером – это процесс плотного связывания опор металлическим профилем заводского производства, крепящимся к столбам. Полученная монолитная, прочная конструкция укрепляет фундамент, позволяет создать монтажную зону для дальнейшего строительства.

Выполняется двумя способами. Винтовой крепеж производится к металлическим поверхностям, приваренным заранее. Технология имитирует закрепление деревянных брусьев болтами. Сварное крепление используется чаще, придавая большую устойчивость. При сварке нет необходимости монтировать железные площадки, наваривать оголовки. Главным требованием является соблюдение одинаковой высоты опорных элементов.

Существует несколько методик укрепления основания при помощи:

• заводского профиля из металла;
• профильных труб;
• двутавровых балок;
• уголков;
• деревянных брусьев, имеющих прямоугольное или квадратное сечение.

Верхняя опорная часть удалена от «нулевой» отметки уровня поверхности, возможность создания связующей конструкции из железобетона чаще всего признается нерациональным. Главным фактором, определяющим тип ростверка, служит ценовой диапазон компонентов, стоимость проведения работ. Выполнение скрепления отдельных элементов решает ряд задач:

Отдельные элементы фундамента превращаются в прочную, долговечную единую конструкцию.

• Поверхность опорной части дома выравнивается, стены возводятся более точно.
• По всей площадке распределяется нагрузка на рабочую поверхность.
• Изоляционная прокладка позволяет защитить дом от грунтовой влаги.
• Полностью исключен перекос половой конструкции по завершении стройки.

Где востребована обвязка швеллером?

Традиционно используется при монтировании поля винтовыми сваями, иногда приходится выполнять для железобетонных колонн (при создании ростверка). Свайная площадка конструируется под объекты, строящиеся на преобладающих просадочных/высокопучинистных грунтах. Востребована для высотного капитального строительства, возведения зданий, которым требуется придать дополнительную прочность.

Распространение технологии, доступность, высокая скорость сборки, бюджетные расценки – неполный перечень фактов, делающих железные столбовые элементы востребованными в частном домостроении. Отлично подходят для любого типа грунта. Выбрать подходящую разновидность колонны для максимального соответствия, рациональности и длительности эксплуатации конструкции не составляет труда. Винтовые сваи обязаны своей популярностью простоте работы с ними, длительному сроку использования.

При обустройстве опорного пространства важным этапом считается армирование при помощи чернопрокатных элементов П-образного сечения. Такой способ позволяет обеспечить монолитность объекта. Выбор способа армирования зависит от решения заказчика, помимо этого учитывает заложенный бюджет, технологические особенности базиса. Соединения выполняются с помощью сварочного аппарата.

Принцип скрепления между собой завинчиваемых столбов напрямую связан с технологией обустройства свайного поля. Механизм монтажа выполняется по определенной схеме:

• Местность обследуется, планируется место размещения объекта, производится разметка бурильных точек.
• Устанавливаются винтовые колонны, выполняется нивелирование высоты всей площадки.
• Полости опор бетонируются так, как это указано в технологической карте.

Устанавливая колонны, выведение отметки грунта к среднему показателю не требуется. Главное – очистить территорию от механических крупных включений. Если существует такая потребность, снимается верхний плодородный земельный пласт. Железобетонный ростверк не требует производить тщательную предварительную подготовку почвенной подушки. Безусловным плюсом винтовых металлических колонн называется способность нивелировать разновеликие высоты возвышающихся над землей отдельных опор. Завершив монтаж дополнительных точек или укрепив все стержнями жесткости, базисная площадка надежно фиксируется на крутых склонах, имеющих большой высотный перепад.

Обвязка швеллером либо двутавром, уголком рекомендуется, когда строительство:

• ведется на местности, имеющей большие уклоны, сложный рельеф (обязательного требование дополнительного крепежа фундамента по низу);
• планирует возведение панельных, кирпичных, блочных стен;
• намечает создание двух-трехэтажного каркасного дома;
• использует СИП-панели.

Завершив монтирование колонн, основание не выстаивается. Стержни не усаживаются, к дальнейшему строительству можно приступать без промедлений. Выбрав подходящий материал, приступают к фиксации разрозненных элементов и созданию единой конструкции.

Варианты обвязки

Обвязка свай брусом

Фундамент, обвязанный брусом.

Часто для обвязки используют брус, изготовленный из древесины хвойных деревьев, поскольку его стоимость в разы меньше подобных изделий, сделанных из древесины лиственных пород, а отличия в эксплуатационных характеристиках минимальны.

Перед установкой ростверка на брус обязательно наносят специальные антисептические составы, предотвращающие разрушение древесины под воздействием атмосферных факторов, и покрывают битумным гидроизоляционным слоем. Последний придает брусу водоотталкивающие свойства.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
2. На сваи монтируют оголовки.
3. Выполняют гидроизоляцию материала.
4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

Существует и другой способ обвязки доской. Доски склеивают друг с другом и дополнительно скрепляют саморезами и гвоздями. При небольшой толщине досок можно проложить их фанерой для большей прочности

При монтаже важно разнести места состыковки досок на различные сваи и использовать проверенный метод «в полдерева»

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Иногда вместо швеллера применяют двутавр, отличающийся большой устойчивостью к сжимающим нагрузкам и обеспечивающий большую жесткость конструкции. Часто используют двутавры с сечением 20. В случае швеллера для несущих стен берут металлические балки с сечением около 30 мм, для остальных – с сечением примерно 20 мм.

Обвязку фундамента швеллером или двутавром производят следующим образом:

1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
3. Балки приваривают друг к другу и к оголовкам свай.

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

1. Столбы свай выставляют на один уровень.
2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

Готовая деревянная опалубка на бетонных сваях.
