Гидроизоляция
Для качественной гидроизоляции постройки необходимо наличие правильной дренажной системы вокруг фундамента.
Гидроизоляция непосредственно фундамента нужна в двух целях: предотвращение проникновения влаги в конструкцию дома из фундамента (делается на горизонтальной поверхности фундамента) и предотвращение проникновения влаги в фундамент из почвы и окружающей среды, чтобы бетон не разрушился при замерзании этой влаги. Поговорим о второй.
Её делают многими способами:
- обмазка — для этого применяются битумные, полимерные и эпоксидные мастики;
- напыление жидкой пластиковой массы (полиуретана) — самый дорогой, но и очень действенный способ;
- оштукатуривание — для него применяются особые штукатурные смеси с пластифицирующими добавками;
- оклейка — плёнками (на полимерный клей) и мембранами и стеклоизолом (они бывают самоклеящиеся).
Оклейка, как правило, совмещается с обмазкой мастикой до и после оклейки. Если оклейка многослойная, между её слоями прокладывается сетка, которая используется при обычном оштукатуривании.
Расположение слоёв при оклейке должно быть только вертикальным; вертикальный нахлёст не должен быть меньше 10 сантиметров, горизонтальный — не меньше 30, и оклейку надо производить снизу.
Строительство фундамента из блоков ФБС – математика на площадке
Прежде чем начать монтаж фундамента из блоков ФБС, произведем расчет требуемого количества материала. Для этого потребуется уточнить размеры фундамента, его высоту, ширину и длину. Также нужно узнать точные параметры блоков, из которых вы будете его выкладывать, как правило, они стандартны, но все же поговорим о маркировке, вдруг ваши запросы будут несколько отступать от общепринятых.
Чтобы вычислить параметры фундамента, исследуйте грунт на своем участке. Важны показатели его рыхлости, глубины промерзания в зимние периоды и глубина залегания грунтовых вод. Даже если грунт гарантирует минимальное проседание, то фундамент должен иметь хотя бы 2 ряда блоков. Если грунт рыхлый, то глубина его будет больше, главное – ниже промерзания или грунтовых вод. Ширина будущей конструкции определяется шириной стен дома, а длина – периметром дома, включая все несущие стены.

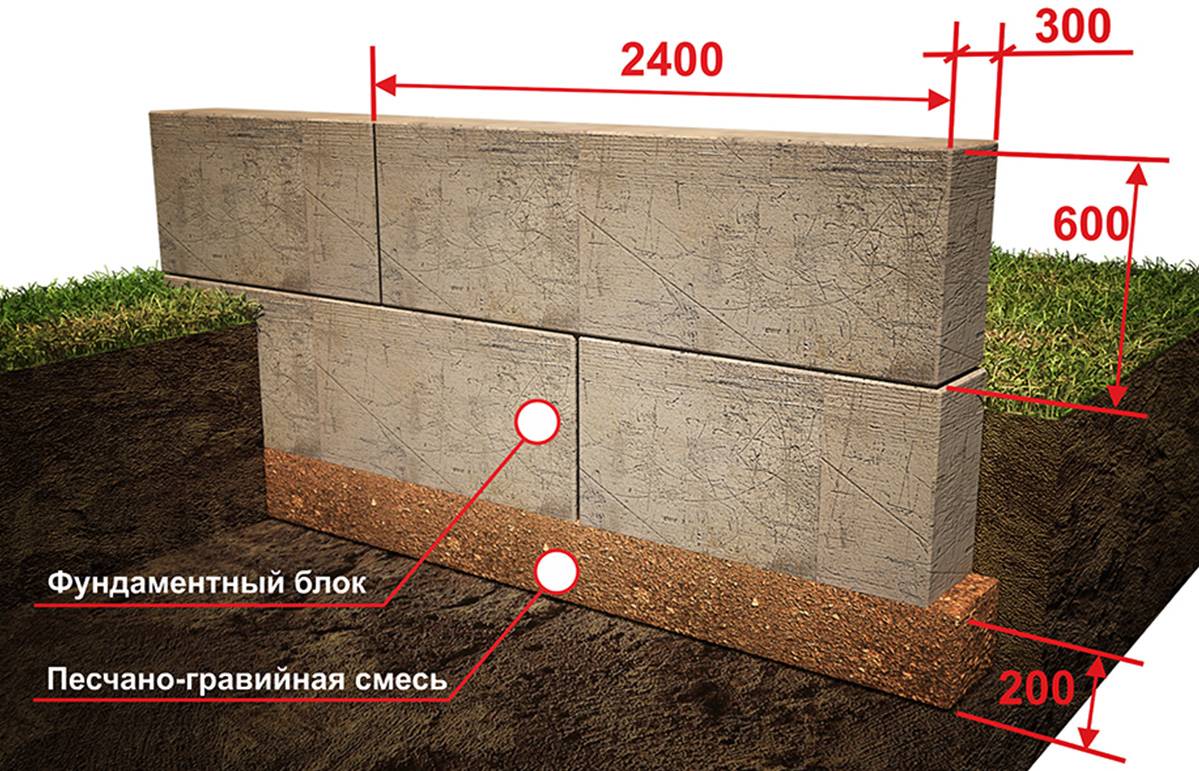

Сам блок ФБС чаще имеет параметры 24-4-6, это его маркировка, первая цифра – это длина (измеряется в дециметрах), вторая – ширина, третья – высота. Также встречается и длина в 1,2 метров, тогда марка выглядит как ФБС12-4-6. Есть и другие, менее востребованные размеры. При заказе следует взять небольшой запас блоков, так как в случае ошибки докупить несколько штук будет очень тяжело, никто гнать машину просто так к вам не будет. Так что, если есть возможность, то добирайте запас до полной машины, в любом случае в хозяйстве пригодится, да и продать можно будет кому-нибудь с учетом самовывоза.
Укладка блоков ФБС
Выбор ширины блока обусловлен толщиной расположенных выше стен. Длина блоков подбирается так, чтобы они занимали, по возможности, всю ленту. Но даже опытные строители при подборе блоков ошибаются: остаются некоторые незаполненные участки, в которые даже самые маленькие элементы не становятся (их называют доборными). Эти участки обычно заделывают кирпичами на цементном растворе. Если кладка получилась неровной, ее затем штукатурят: так удобнее будет наносить гидроизоляцию и утеплитель.
Обычно сборный ленточный фундамент состоит из нескольких рядов блоков. Их конкретное количество зависит от требуемой высоты ленты. Чаще она закладывается ниже глубины промерзания грунта. Также учитывается при этом необходимая высота цоколя.
При установке бетонных блоков любого типа используется то же правило, что и при кладке кирпича: швы не должны совпадать. Для этого их размещают так, чтобы шов предыдущего ряда перекрывался телом блока в последующем ряду. Промежутки (вертикальные швы) между стоящими рядом элементами заполняются цементно-песчаным раствором.
Для придания конструкции большей прочности и для связки всех блоков в единую систему, поверх каждого ряда укладывается арматура. В зависимости от типа грунтов и веса здания используется пруток класса А-I — А-III. Количество прутков определяется расчетом при проектировании, их может быть от 2-х до 5 штук. При укладке и соединении прутка соблюдаются все правила армирования ленточного фундамента — связывание углов, простенков происходит по той же схеме. Разница только в том, что пояс армирования один. Поверх арматурного пояса укладывается слой раствора, на него, со смещением швов, выставляется следующий ряд блоков.
При соблюдении этих правил сборный ленточный фундамент будет прочным и надежным.
Итак как считают фундаментные блоки:
Для упрощения примера возьмем дом небольших, но строгих размеров 10*10 метров, фундамент которого было решено сделать из блоков толщиной 500 мм. (стандартный блок ФБС 24-5-6) Параметры блока ( Высота 580 мм по ГОСТ. Ширина 500мм. Длина 2380мм) и прибавляем к этим значениям среднюю высоту шва 20мм.
Получается — один слой фундамента высотой 600 мм.
В вашем проекте, должна быть указана высота всего фундамента. Но если нет и вы строите фундамент здания из ФБС блоков, скорее всего в здании предусмотрен подвал. Высота подвала не должна быть ниже 2500 мм, определяется это индивидуально. Итак 2500 / 600 = 4,16. (слоев блоков) Учитывая, что ленточный фундамент должен быть выше уровня пола подвала, а так же что следующим шагом после укладки блоков будет укладка плит перекрытия, заключаем, что Четырех слоев блоков, нам будет минимально достаточно. (в случае если вы хотите. чтобы в вашем подвале были трехметровые потолки, есть необходимость уложить еще один пятый слой ФБС блоков.
Определяем, какое количество дверных и оконных проемов будет на каждой стене
Для примера начертите на чистом листе бумаги стороны вашего дома, обозначьте их буквами (А-Б-В-Г).Весь расчет количества блоков, будем осуществлять от одного угла «А» и «Г»
Предположим, что стена «А» длинной 10 метров расположен вход и окно. Входная дверь 0,9 м, окно 0,8мм
Помним что окно у нас начнется не с первого ряда, а с Третьего и пока его ширину во внимание не берем. В первом слое ФБС из длинны стены вычитаем ширину двери 10-0,9=9,1
Начинаем рисовать раскладку первого слоя:
Расчет количества блоков на каждом последующем слое, всегда начинаем от одного угла. (В нашем случае это угол стен «А» и «Г»
Теперь обращаем внимание на каком расстоянии от Угла «А» и «Г» расположен дверной проход. В нашем случает это расстояние 6 метров
Определяем, сколько целых блоков войдет в это расстояние 6/2,4=2,5 (Два блока и одна половина целого блока)
Стандартные длины блоков фбс при расчете фундамента 1) 2400мм 2) 1200мм 3) 900 мм
В оставшееся расстояние смело встает блок длинной 1200 мм.
Итак на листе на первом слое на стене А рисуем 2 блока «24» и один ФБС блок «12»
— Вычисляем расстояние на стене «А» после двери 10м-6м-0,9м= 3,1м
— Вычисляем какое количество и каких блоков ФБС встает в данный размер 3,1/2,4=1,29 (Один целый блок. Оставшееся расстояние 3,1м-2,4м=0,7м мы заполняем ломаным блоком. (да, в случае неудачного расположения проемов, может потребоваться сломать фундаментный блок. Стоит заранее обговорить эту работу со строителями). Небольшие же нестандартные расстояния, получившиеся при раскладке блоков будут заполняться полнотелым кирпичом.
— Стена «А» готова, переходим на стену «Б». НЕ забудем учесть, что из длины стены «Б» необходимо вычесть толщину блока 0,5мт.е. 10м-0,5=9,5
На стене «Б» в нашем случае нет ни каких проемов, поэтому считаем 9,5/2,4=3,95. При расчет такие цифры как 3,95 округляются в большую сторону. Строители знают как уложить в такую длину 4 фундаментных блока ( сжатие и растяжение длинн делается за счет использования ГОСТ размера ФБС 2380мм и за счет небольшого выпуска блоков за внешние границы) Получается что сторона «Б» первого слоя будет вмещать 4 целых блока ФБС длинной 2,4м.
Остальные стороны считаются аналогичным образом.
Расчет фундаментных блоков вторых и третьих слоев начинается все с того же угла, от которого был начат предыдущий слой
Но Очень Важно, что раскладку ФБС, вы будете производить в обратном направлении. Т.е
во втором слое вам сначала нужно будет посчитать стену «Г» затем «В» и т.д. Это необходимо, потому, что каждый верхний блок ФБС должен быть уложен в шахматном порядке.
Так же не забудьте начать учитывать оконные проемы, когда дойдете до второго и третьего слоя расчета блоков ФБС. Удачи и будьте бдительны ?
И как обычно несколько полезных видео:
Возведение фундамента из блоков
Существует несколько разновидностей фундамента, каждый из которых имеет право на существование. Наиболее популярным вариантом является ленточный фундамент, для которого характерно расположение по всему периметру дома, а также под всеми несущими стенами.
Такой фундамент может быть монолитным, а может состоять из блоков. В данной статье мы рассмотрим, как изготовить фундамент из блоков своими руками.
Следует заметить, что размеры блоков могут существенно различаться. В зависимости от предназначения строения можно выбрать нужный размер блоков. Так, фундамент из блоков под дом, особенно капитальный, должен выдерживать солидную весовую нагрузку. Для этой цели выбирают широкие и массивные блоки, которые укладываются только при помощи строительного крана.
Если готовится фундамент под небольшое строение, такое как дачный домик, гараж, баня или хозяйственная постройка, то вполне можно использовать блоки небольшого размера.
Построить фундамент из блоков фундаментных — занятие непростое, требующее в большинстве случаев наличия строительной техники. Прежде всего, необходимо определиться с видом строительных блоков.
Трехслойные стены из керамзитобетона и газосиликата
В погодных условиях стран СНГ дома нуждаются в дополнительной теплоизоляции. Делается это с помощью технологии трехслойных стен. Необходимо отметить, что утепление и армирование не связаны друг с другом, поэтому применение арматуры для укрепления стен необходимо в любом случае.
В целом, такая конструкция состоит из внутренней и внешней стены, между которыми укладывается теплоизоляция. Чтобы соединить стены между собой и сделать их более прочными, используются арматурные прутки. Благодаря этому происходит усиление стен, а теплоизоляция не дает теплу уходить из здания. Подбор теплоизолирующего материала происходит в зависимости от толщины стен и погодных особенностей региона строительства.
Во время возведения такого типа стен обязательно нужно использовать гидроизоляционные материалы. Это поможет увеличить срок эксплуатации конструкции, хоть и немного снизит эффективность теплоизоляции. Подбирая материалы для трехслойной стены, нужно тщательно следить за тем, чтобы они не оказывали негативного влияния друг на друга. В первую очередь, ближе к внутренней поверхности необходимо располагать более плотный материал. Если же материал обладает высокой пористостью, его нужно размещать ближе к наружной поверхности. Благодаря этому вы сможете добиться более свободного прохождения влаги и воздуха наружу. Также нужно проконтролировать, чтобы внутренние стены были толще наружных. Это поможет сохранить тепло внутри дома.
Большинство людей, который хотят построить надежный и добротный дом, который прослужит им много лет, активно пользуется этой технологией возведения стен. Несмотря на кажущуюся сложность, этот процесс достаточно легкий. Материалы для трехслойных стен можно спокойно купить в любом городе Беларуси.
Затратив время и средства на дополнительное утепление дома, вы точно не пожалеете об этом в будущем, так как существенно снизите затраты на его обогрев.
Расчет количества ФБС
Чтобы определить требуемое количество блоков, необходимо сначала произвести расчет ленточного фундамента. Для этого производят сбор нагрузок от всех вышележащих конструкций, которые фундамент должен будет выдерживать и передавать на грунт. В зависимости от рассчитанной несущей способности определяют объем всего фундамента, который потребуется для выбранного объекта. В процессе расчета также учитываются:
- толщина стен;
- толщина плиты перекрытия;
- устойчивость грунта.
Обратите внимание: при осуществлении подбора в зависимости от ширины стен допускается незначительное свешивание. К примеру, для стен из кирпича допустимы свесы до 40 мм с обеих сторон
Для стен 640 мм подойдут блоки 600 мм, а для стен 510 мм – шириной 500 мм.
Особое значение в выборе типа ФБС имеет характер почвы. Если у нее недостаточная устойчивость, потребуются блоки внушительных размеров. К примеру, на глинистых грунтах используются самые объемные элементы, а на крупнообломочных можно выполнить фундамент из небольших по размеру конструкций.
Для примера можно взять, что фундамент будет возводиться из блоков ФБС12.5.6-Т. Чтобы определить их количество, необходимо сначала вычислить объем одного элемента:
1,18 · 0,5 · 0,58 = 0,34 м3.
Остается только разделить объем всего фундамента на полученную величину объема одного блока.
Обратите внимание: от размеров одного элемента зависят прочность фундамента, технологический процесс монтажа, объем затрат и время выполнения нулевого цикла работ. Вычислив число блоков, можно выполнить их раскладку – развертку основания
На ней изображают, как будут располагаться по высоте фундамента и длине возводимых стен. На чертеже стоит сразу продумать перевязку, которая составляет не менее 25 см. По развертке можно удачно определить и длину используемых блоков. Их необходимо раскладывать так, чтобы не образовывались существенные выпуски
Вычислив число блоков, можно выполнить их раскладку – развертку основания. На ней изображают, как будут располагаться по высоте фундамента и длине возводимых стен. На чертеже стоит сразу продумать перевязку, которая составляет не менее 25 см. По развертке можно удачно определить и длину используемых блоков. Их необходимо раскладывать так, чтобы не образовывались существенные выпуски.
Полезный совет: оптимально, когда на длину одной стены приходится не более 5 элементов.
Пример плана раскладки ФБС

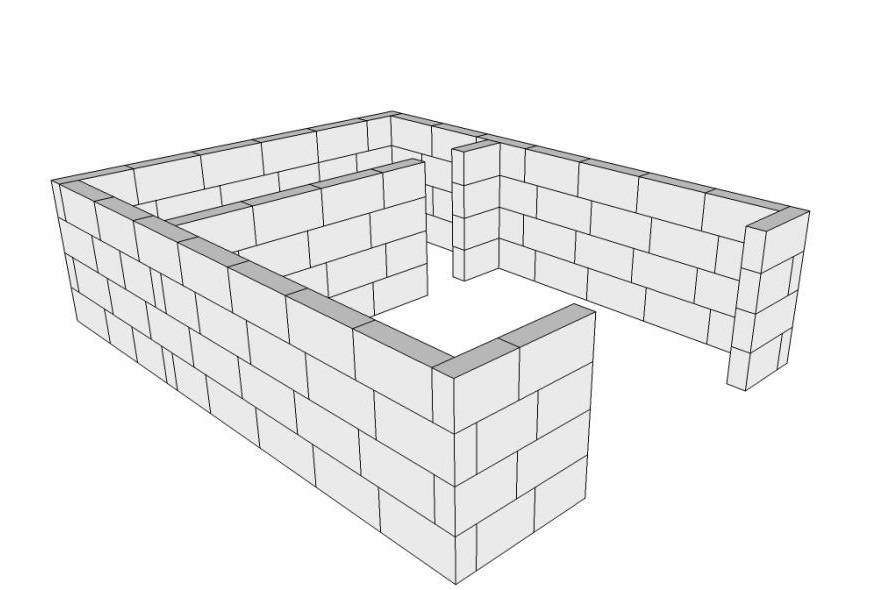

Раскладка ФБС в 3D
Немного о факторах, влияющих на расход
Раствор – связующее звено между кирпичами. Без него произвести возвести стену невозможно. Он должен быть качественным, правильно приготовленным и иметь подходящую консистенцию. Один из важных моментов, которые нужно учитывать при расчете – это его вид состава. Самыми распространенными являются 4 типа раствора:
- Цементно-песчаная смесь. В ее состав входит цемент, песок и вода. Такой состав можно назвать самым прочным, если четко придерживаться технологии нанесения. А не то есть опасность, что он потрескается.
- Известняковая смесь. В ее составе отсутствует цемент, он заменяется негашеной известью. Смесь довольно пластичная, и с ней легко работать. Но, есть один минус – дождь ее легко вымоет. Вот почему она применяется только для внутренних работ.
- Смешанный раствор. Состав этой смеси комбинированный, и соединяет в себе материалы из первых двух видов. В итоге получается качественный раствор, превосходящий первые два.
- Состав с пластификатором. Песок фракции 2 мм и цемент дополнительно перемешивают с полимерной добавкой, которая повышает его пластичность.
Это самые популярные смеси, которые применяют в строительстве. Но, вы должны знать, что не только они влияют на расход. Немаловажный фактором является и сам кирпич. Его размер, формат, способность поглощать воду и наличие пустот напрямую определяют, сколько раствора будет в 1 м2 кладки кирпича. В целом, расход на 1 м3 кирпича составляет 0,2–0,25 м3 .Все сводится к тому, что роль играет толщина стены, будь то в полкирпича, один, полтора или два. Чем больше толщина, тем больший расход. То же касается формы кирпича. К примеру, если он крупный, то расход снижается, если он с отверстиями, то расход значительно увеличивается. Как производится расчет раствора для кладки кирпича?

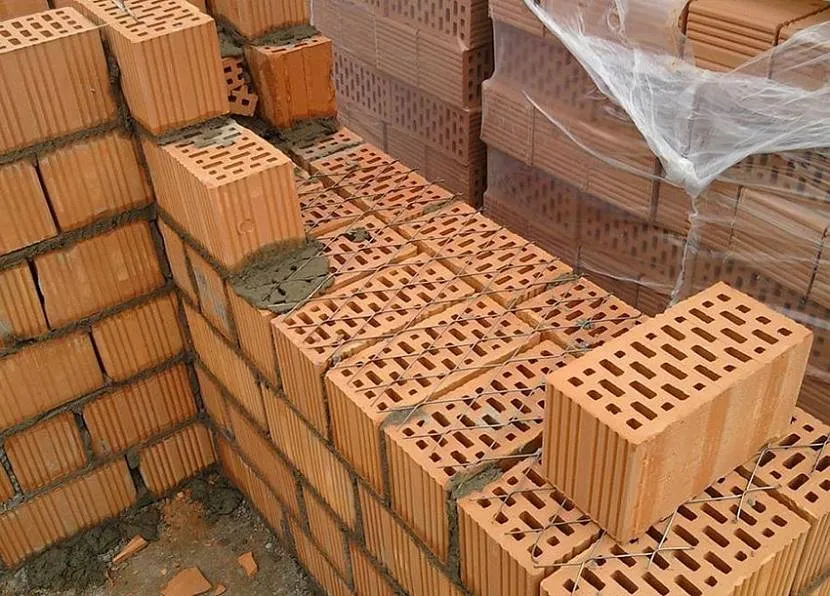

Особенности укладки в два блока
В процессе кладки стен в два блока используется плашковая перевязка вертикальных швов. Глубина подобной перевязки должна быть не менее чем 100 мм. Сопряжение стенок разных направлений нужно устраивать исключительно наклонной штрабой с глубиной перевязки минимум 200 мм (не допускается вертикальная штраба). Внутренние перегородки и стенки возводятся по тем же правилам, что и наружные стенки. Сопряжение внутренних и наружных стенок выполняется перевязкой блоков на глубину минимум 200 мм.
Примыкание перегородок к стенкам устраивается с применением гибких связей со стальных полос, которые заранее закрепляются в соответствующих местах в швах стенок.
Как сделать расчет кладки стен калькулятором?

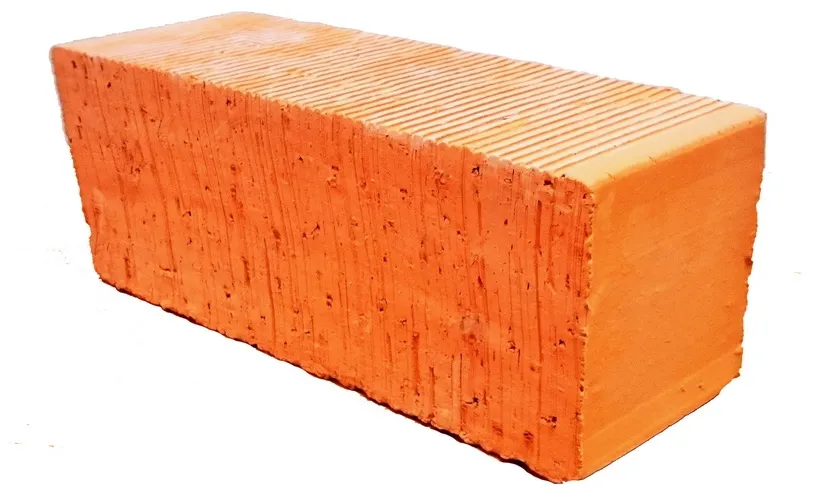

Способы кирпичной кладки Кирпич является наиболее востребованным и распространенным строительным материалом, служит долгое время и радует опрятным внешним видом. На сегодняшний день существует несколько видов кирпича для возведения построек:
- кирпич из глины и других наполнителей, называется саманным;
- керамический, наиболее используемый, из обожженной глины;
- силикатный, сделанный из песка и извести;
- с добавлением цемента – гиперпрессованный;
- клинкерный, из специального состава;
- огнеупорный.
Такие материалы используются как для кладки дома, так и для возведения дополнительной отделки в будущем, создания фасада, интерьерных конструкций. Шамотный кирпич может переносить высокие температуры, а также различные цикли нагревания и охлаждения без потери прочности.
Кирпичи могут быть пустотелыми, пористыми, самый распространенный стандартный размер этого изделия — 250×120×65 мм, при предварительных расчетах расхода кирпича кладку размеры кирпича увеличиваются на 10 мм каждого параметра.
Допуски при расчетах
Калькулятор предназначен для расчета стен, изготовленных целиком из кирпича. По этой причине конструкции, имеющие пустоты или заполненные утеплителем, должны рассчитываться другими методами, так как результат будет сильно завышен. Еще один фактор, влияющий на результат – это толщина швов. Допустим, в расчет заложен 10-ти миллиметровый зазор, а на практике строители незначительно уменьшили или увеличили его. В этом случае погрешность в расчете будет тем больше, чем больше объем кладки.
Рекомендуется полученное при подсчете количество кирпичей умножить на коэффициент 1,05 – 1,07, прибавив к исходному количеству 5 – 7 процентов. Так можно подстраховать себя на случай обнаружения брака, боя или собственной ошибки.

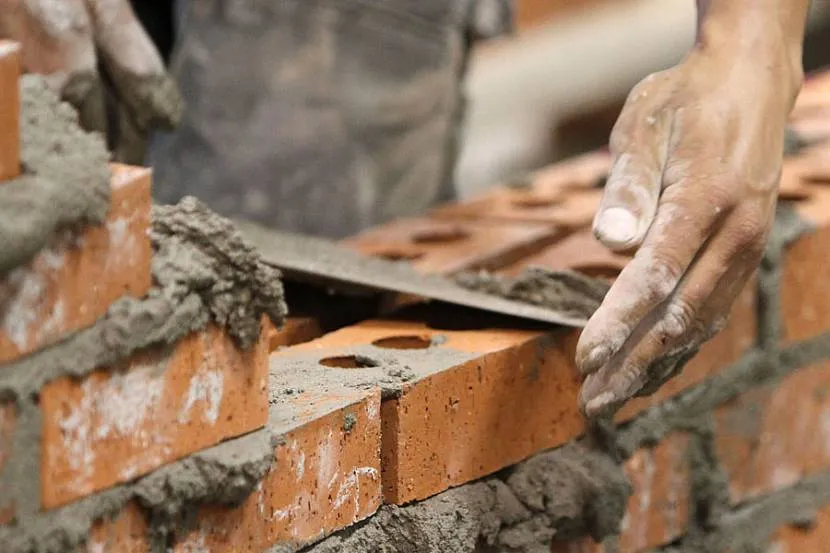

Как правильно класть своими руками — пошаговая инструкция
Простой процесс укладки выглядит следующим образом:
- На фундамент укладывают гидроизоляционный слой изолятора (например, рубероида) и закрепляют его по всей поверхности периметра будущего помещения.
- Первый ряд укладывают только на песчаноцементный слой, двигаясь от углов периметра, согласно сделанной разметке, с помощью строительного шнура.
- Второй и последующий слои не обязательно укладывать на цементный раствор. Проще и легче использовать строительный клей, который наносят на нижнюю поверхность блока зубчатым шпателем.
- Армирование производят через каждые 2 ряда. Если блоки полнотелые, тяжелые, то они уже имеют армировку, поэтому дополнительно их армировать можно только по желанию, если предполагается очень большая несущая нагрузка.
- Прежде всего выполняют укладку несущих стен, по периметру, и только потом перегородочных.
- Верхний слой закрепляют плотным бетонным поясом с армировкой, который необходим для того, чтобы затем обустраивать кровлю, плиты перемычек и перекрытий.
- Получившиеся лишние края блоков отпиливают по разметке на стене.
- При необходимости дальнейшей отделки и обустройства теплоизоляции, после застывания клея, высыхания и набирания прочности, поверхность блока шлифуют.
Ничего сложного в укладке нет, но здесь есть один нюанс – после того, как стены по периметру здания будут возведены, постройку оставляют в покое на 3 недели, чтобы бетон раскрыл свои прочностные характеристики. Затем можно будет заниматься отделкой, возводить перегородочные стены, и укладывать второй слой бетонных блоков для наилучшей изоляции.
Расчет количества блоков на фундамент
Типов несущих конструкций зданий существует более десятка. Особое место среди них занимает фундамент из блоков ФБС – технологии для его сооружения максимально механизированы. Благодаря минимуму ручного труда такой способ обеспечивает высокую точность и скорость выполнения работы:
- — котлован подготавливают с помощью экскаватора;
- — для планировки используют отвал бульдозера;
- — блоки ФБС укладывают автокраном.
Однако преимуществ механизации легко лишиться: достаточно допустить ошибку в вычислениях – и монтаж придется доделывать «потом». При этом вы будете вынуждены дважды арендовать кран и заказывать грузовик.
От тщательности подсчета зависит:
- количество материалов, необходимых для возведения различных элементов здания;
- величина транспортных затрат;
- стоимость аренды механизмов;
- цена монтажа;
- трудоемкость укладки.
Калькулятор фундамента из блоков ФБС позволит избежать оплошностей, ускорить и удешевить процесс строительства.
Общие сведения по результатам расчетов
- Периметр строения
— Общая длина всех стен учтенных в расчетах.
Общая площадь кладки
— Площадь внешней стороны стен. Соответствует площади необходимого утеплителя, если такой предусмотрен проектом.
Толщина стены
— Толщина готовой стены с учетом толщины растворного шва. Может незначительно отличаться от конечного результата в зависимости от вида кладки.
Количество блоков
— Общее количество блоков необходимое для постройки стен по заданным параметрам
Общий вес блоков
— Вес без учета раствора и кладочной сетки. Так же как и общий объем, необходим для выбора варианта доставки.
Кол-во раствора на всю кладку
— Объем строительного раствора, необходимый для кладки всех блоков. Объемный вес раствора может отличаться в зависимости от соотношения компонентов и введенных добавок.
Кол-во рядов блоков с учетом швов
— Зависит от высоты стен, размеров применяемого материала и толщины кладочного раствора. Без учета фронтонов.
Кол-во кладочной сетки
— Необходимое количество кладочной сетки в метрах. Применяется для армирования кладки, увеличивая монолитность и общую прочность конструкции
Обратите внимание на количество армированных рядов, по умолчанию указано армирование каждого ряда
Примерный вес готовых стен
— Вес готовых стен с учетом всех строительных блоков, раствора и кладочной сетки, но без учета веса утеплителя и облицовки.
Нагрузка на фундамент от стен
— Нагрузка без учета веса кровли и перекрытий. Данный параметр необходим для выбора прочностных характеристик фундамента.
Что бы произвести расчет материала для перегородок, необходимо начать новый расчет и указать длину только всех перегородок, толщину стен в пол блока, а так же другие необходимые параметры.
Рассчитать количество ФБС блоков Подсказка к пользованию калькулятором
Рассчитать количество не сложно, если понимать принцип. В целом нужно только определиться с толщиной и длиной. Все расчеты можно произвести самому, используя листок бумаги, карандаш и линейку. Мы делим длину строения на длину блока, результат — это количество целых блоков, которые влезают в данную длину строения. Так же нужно учитывать «дыры» — пространство в которое не помещается целый блок, тут вам нужно подумать, использовать ли Вам блоки другой длины, для максимальной плотности (уменьшать размер «дыр») или закладывать «дыры» другим материалом, например кирпичом.
Если у вас в планах возводить из блоков ФБС несколько рядов, то нужно помнить о простом правиле, швы между блоками, одного ряда не должны совпадать со швами другого ряда (кирпичная кладка).
Особенности укладки
Укладывают изделия на бетонную смесь, толщина которой составляет 2 см. Чтобы качество швов получилось лучшим, раствор нужно выравнивать рейкой по периметру. Межблочные швы по вертикали и горизонтали заполняют раствором и расшивают с обеих сторон.
Стыки по вертикали во время монтажных работ заполняют бетоном, уплотнение производят методикой штыкования. Когда размеры длины фундаментных изделий не кратны длине сторон постройки, промежуточные зоны заполняют доборными элементами либо монолитными пломбами. При укладке, между блоками следует оставлять место для электропроводки и трубопровода.
В варианте, когда размер блока ленточного сборного фундамента тоньше, чем стена самого дома, по причине того, что надземная часть изготовлена из менее прочного стройматериала. По нормативам допустим свес стен постройки не больше 13 сантиметров.
Установка фундаментных элементов на песок может привести в дальнейшем к проблемам, потому что песок подвержен размытию грунтовыми водами, что увеличивает риск возникновения перекоса постройки.
Конструктивные особенности блоков ФБС
Под понятием ФБС кроется фундаментный стеновой блок. Свое название представленный строительный материал получил за счет того, что по окончании монтажа образуются полноценные бетонные стены практически готового подвального помещения.
За счет простоты и высокой скорости сборки ФБС применяется в строительстве как жилых зданий различных габаритов, так и построек хозяйственного назначения. В зависимости от размеров постройки и необходимости оборудования цокольного этажа в домашнем строительстве надлежит класть следующие виды фундаментных блоков:
Габариты блоков обычно выбирают в зависимости от требуемой толщины несущих стен сооружения. Допускается и использование более широких представителей, грани которых имеют одинаковый расход за пределы стен с каждой из сторон на несколько сантиметров.
Устройство блочного фундамента, конструктивная схема основания
Конструктивную схему фундамента определяют тип почвы и проект здания. От этого зависит тип и количество плит. Обустройство ленточного фундамента для дома из ФБС начинают c расчета количества блоков. Иногда размеры здания заданы так, что, даже используя доборные элементы меньшего размера, невозможно подобрать целое количество ЖБИ. В этом случае между блоками оставляют промежутки, которые впоследствии заливают раствором или закладывают кирпичами.
Блочный фундамент, также как и ленточный, позволяет организовать в доме подвал или цоколь. Если такие помещения предусмотрены проектом, то глубина заложения фундамента будет ниже уровня промерзания грунта, а количество рядов будет зависеть от высоты цоколя.
Котлован выкапывается, если грунт неустойчивый и нижним рядом будут плиты ФЛ (блоки с подпятником); при строительстве цокольного этажа (помещение, заглубленное меньше, чем на половину своей высоты) или подвала (заглубление больше, чем на половину высоты помещения). В прочих ситуациях достаточно траншеи.
На дно траншеи выкладывается подушка из песка и щебня толщиной 15 см (для пучинистых грунтов для компенсации подвижности подушка может достигать 35 см). Подушка должна быть на 15-25 см больше фундамента, блоки не должны с нее свисать.
Ряды блоков укладываются со смещением, для увеличения прочности конструкции. Вертикальные швы формируют из цементного раствора.
Для создания дополнительной прочности через один или два ряда блоки ФБС армируют. Для этого используют 2-5 прутов класса А1-А3 или арматурную проволоку. Правила при укладке такие же, как для ленточного фундамента: пересечение прутов в местах стыков стен, связывание углов. Поверх армирующего пояса формируют слой раствора, на который устанавливают следующий ряд блоков.
Армирующий пояс используют для предотвращения внезапной усадки и образования трещин, компенсации точечной нагрузки, однородного распределения вертикальной нагрузки.
При неглубоком залегании грунтовых вод необходимо организовывать гидроизоляцию фундамента. Ее выполняют одним из следующих способов:
- Нанесение битумной мастики (проклейка или обмазка в зависимости от количества слоев).
- Нанесение композиционных составов из силикона или акрила (покраска).
- Нанесение полимерной штукатурки.
- Напыление жидкой резины.
Кроме гидроизоляции организовывают дренажную систему: в котловане по границе фундамента укладывают перфорационную трубу, производят засыпку щебнем и укрытие его геотекстилем.
Гидроизоляция стен фундамента
Защита стен от попадания капиллярной влаги достигается устройством горизонтальной оклеечной гидроизоляции в уровне выше отмостки, обмазочной гидроизоляции вертикальных поверхностей стен подвала (технического подполья), соприкасающихся с грунтом и укладкой жирного цементно-песчаного раствора в уровне подготовки под полы подвала (технического подполья). Горизонтальную гидроизоляцию из 2 слоев гидроизола на битумной мастике по выровненной поверхности выполнять по всему периметру наружных и внутренних стен на отметке выше отмостки (и выше тающего весной снега). Горизонтальную гидроизоляцию из слоя жирного цементного раствора состава 1:2 и толщиной 20 мм выполнять в уровне ниже пола подвала. Вертикальную гидроизоляцию стен подвала, крылец, входов в подвал соприкасающихся с грунтом выполнить обмазкой горячим битумом за 2 раза.
Итак как считают фундаментные блоки:
Для упрощения примера возьмем дом небольших, но строгих размеров 10*10 метров, фундамент которого было решено сделать из блоков толщиной 500 мм. (стандартный блок ФБС 24-5-6) Параметры блока ( Высота 580 мм по ГОСТ. Ширина 500мм. Длина 2380мм) и прибавляем к этим значениям среднюю высоту шва 20мм.
Получается — один слой фундамента высотой 600 мм.
В вашем проекте, должна быть указана высота всего фундамента. Но если нет и вы строите фундамент здания из ФБС блоков, скорее всего в здании предусмотрен подвал. Высота подвала не должна быть ниже 2500 мм, определяется это индивидуально. Итак 2500 / 600 = 4,16. (слоев блоков) Учитывая, что ленточный фундамент должен быть выше уровня пола подвала, а так же что следующим шагом после укладки блоков будет укладка плит перекрытия, заключаем, что Четырех слоев блоков, нам будет минимально достаточно. (в случае если вы хотите. чтобы в вашем подвале были трехметровые потолки, есть необходимость уложить еще один пятый слой ФБС блоков.
Определяем, какое количество дверных и оконных проемов будет на каждой стене
Для примера начертите на чистом листе бумаги стороны вашего дома, обозначьте их буквами (А-Б-В-Г).Весь расчет количества блоков, будем осуществлять от одного угла «А» и «Г»
Предположим, что стена «А» длинной 10 метров расположен вход и окно. Входная дверь 0,9 м, окно 0,8мм
Помним что окно у нас начнется не с первого ряда, а с Третьего и пока его ширину во внимание не берем. В первом слое ФБС из длинны стены вычитаем ширину двери 10-0,9=9,1
Начинаем рисовать раскладку первого слоя:
Расчет количества блоков на каждом последующем слое, всегда начинаем от одного угла. (В нашем случае это угол стен «А» и «Г»
Теперь обращаем внимание на каком расстоянии от Угла «А» и «Г» расположен дверной проход. В нашем случает это расстояние 6 метров
Определяем, сколько целых блоков войдет в это расстояние 6/2,4=2,5 (Два блока и одна половина целого блока)
Стандартные длины блоков фбс при расчете фундамента 1) 2400мм 2) 1200мм 3) 900 мм
В оставшееся расстояние смело встает блок длинной 1200 мм.
Итак на листе на первом слое на стене А рисуем 2 блока «24» и один ФБС блок «12»
— Вычисляем расстояние на стене «А» после двери 10м-6м-0,9м= 3,1м
— Вычисляем какое количество и каких блоков ФБС встает в данный размер 3,1/2,4=1,29 (Один целый блок. Оставшееся расстояние 3,1м-2,4м=0,7м мы заполняем ломаным блоком. (да, в случае неудачного расположения проемов, может потребоваться сломать фундаментный блок. Стоит заранее обговорить эту работу со строителями). Небольшие же нестандартные расстояния, получившиеся при раскладке блоков будут заполняться полнотелым кирпичом.
— Стена «А» готова, переходим на стену «Б». НЕ забудем учесть, что из длины стены «Б» необходимо вычесть толщину блока 0,5мт.е. 10м-0,5=9,5
На стене «Б» в нашем случае нет ни каких проемов, поэтому считаем 9,5/2,4=3,95. При расчет такие цифры как 3,95 округляются в большую сторону. Строители знают как уложить в такую длину 4 фундаментных блока ( сжатие и растяжение длинн делается за счет использования ГОСТ размера ФБС 2380мм и за счет небольшого выпуска блоков за внешние границы) Получается что сторона «Б» первого слоя будет вмещать 4 целых блока ФБС длинной 2,4м.
Остальные стороны считаются аналогичным образом.
Расчет фундаментных блоков вторых и третьих слоев начинается все с того же угла, от которого был начат предыдущий слой
Но Очень Важно, что раскладку ФБС, вы будете производить в обратном направлении. Т.е
во втором слое вам сначала нужно будет посчитать стену «Г» затем «В» и т.д. Это необходимо, потому, что каждый верхний блок ФБС должен быть уложен в шахматном порядке.
Так же не забудьте начать учитывать оконные проемы, когда дойдете до второго и третьего слоя расчета блоков ФБС. Удачи и будьте бдительны ?
И как обычно несколько полезных видео:
Вид кирпича
Современное многообразие кирпичей требует особого подхода к решению вопроса о расходе раствора на кирпичную кладку. И если раньше в основном использовался стеновой, он же рядовой, он же полнотелый кирпич, то сегодня производители предлагают несколько вариантов.
Первый из них пустотелый. В конструкции изделия присутствуют полости, благодаря которым увеличиваются теплоизоляционные характеристики кирпичной стены. Но надо понимать, что в процессе кладки эти полости частично заполняются раствором, отчего увеличивается его расход.
К примеру, на полнотелый рядовой кирпич потребуется 0,00063 м³ раствора. На пустотелый – 0,0007 м³.
Кирпичная кладка из пустотелого кирпича, в целом, ничем не отличаетсяИсточник nica-kirpich.ru
Влияние на расход имеет и размеры кирпичей. Сегодня в строительстве используется три их типа:
- одинарный с размерами 250×120×65 мм;
- полуторный – 250×120×88;
- двойной – 250×120×138.
Здесь соотношение такое – чем меньше размеры, тем больше расход раствора на куб кладки кирпича. При этом необходимо учитывать толщину самой стены. А она может быть в полкирпича, в кирпич, в два камня или в два с половиной. Толще делать нет надобности.
Так вот если стена сооружается в полкирпича, то из расчёта на один кубометр кладки потребуется 0,189 кубов раствора. Если кладка однокирпичная, то расход будет равен 0,221 м³. В полтора кирпича, а это ширина 38 см, расход смеси составит 0,234. В два – 0,24. И в два с половиной – 0,245 кубометров
Обратите внимание, что расчёты проведены с учётом обычного рядового кирпича. А его в одном кубе кладки используется 440 штук
Двойной полнотелый кирпичИсточник mastermario.ru
Для сравнения покажем, сколько раствора необходимо приготовить, чтобы собрать стену из полуторного кирпича:
- в 0,5 кирпича – 0,16 м³;
- в 1 – 0,2;
- в 1,5 – 0,216;
- в 2 – 0,222;
- в 2,5 кирпича – 0,227.
Разница вроде бы незначительная. Но это в кубометрах. Если перевести в литры, то получится явная экономия. К примеру, 0,16 м³ – это 160 л, 0,189 м³ – это 189 л. Получается, что на одну и ту же стену одинаковой толщины, возведённую из разных по размерам кирпичей, расходуется на 29 л раствора больше. А это три ведра материала.
При этом надо отметить, что полуторный кирпич стоит дешевле. Конечно, в соотношении с 1,5 рядового кирпича. К тому же меньшее количество швов между элементами кладки, которые являются мостиками холода, увеличивают теплоизоляционные свойства стены.
Стена из двойного кирпичаИсточник russ-kirpich.ru
