Маркировка плит перекрытия: расшифровка, размеры, цены полнотелых и пустотных

Что собой представляют ребристые плиты, их основные характеристики

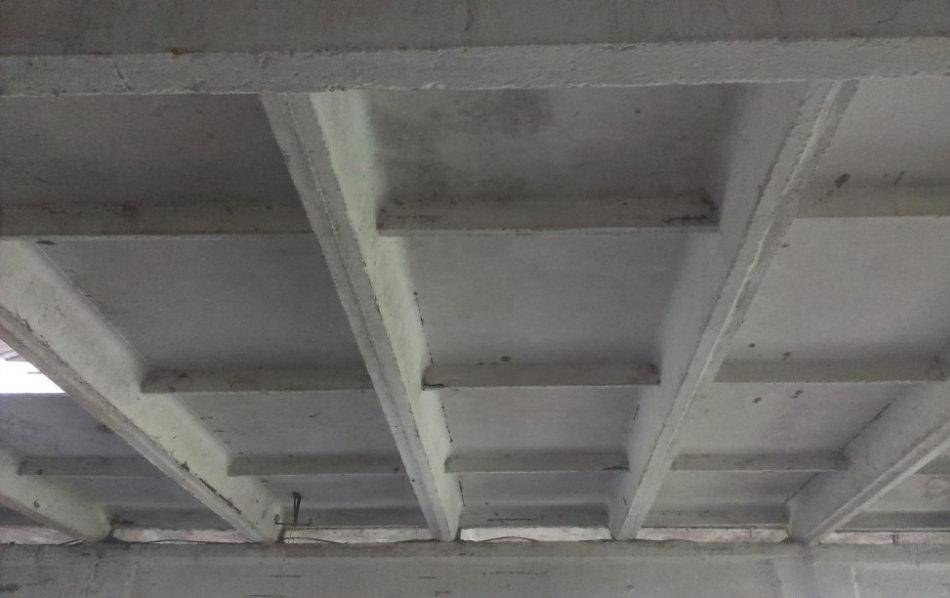

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

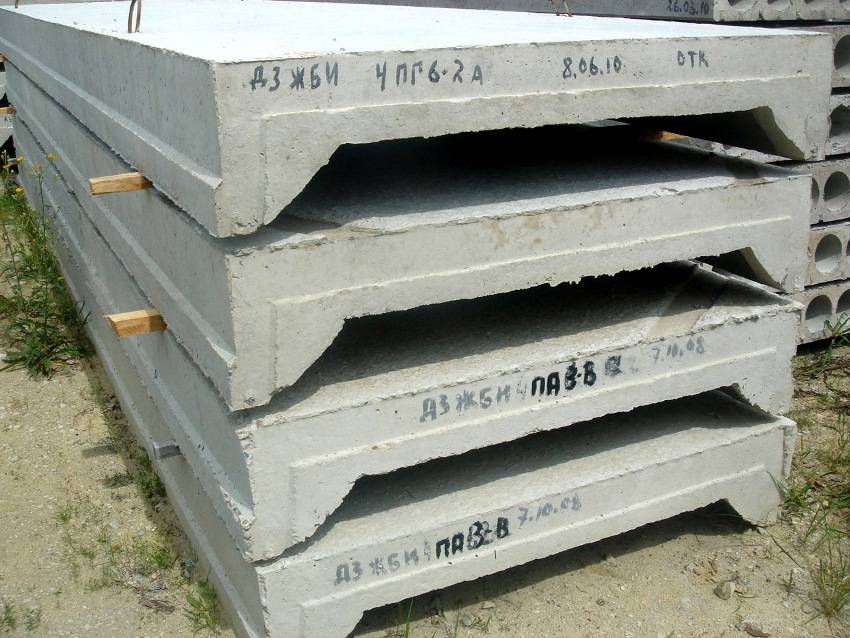

Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа

Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия. Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м².

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты.

В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм	Толщина, мм	Вес, кг
1170х390	90	65
1370х390	76
1570х390	87
1770х390	100
2370х390	120	154
2570х390	167
2970х390	150	197
3170х390	206
3370х390	227
3570х390	240

Понятие о массе

Массу стандартных ЖБ панелей можно узнать в строительном справочнике или в СНиП. Производители передают на продажу ЖБ изделия с сопроводительными документами, где указаны основные параметры:

марка плиты;
длина;
ширина;
толщина;
масса в кг/м2.

Переменные силы образуются от людей, когда они перемещаются по этажам. Постоянные усилия на плиту создают:

Изоляционные и отделочные материалы.
Потолочное покрытие с напольной стяжкой.
Меблировка с оборудованием и перегородками.
Коммуникационные проводки, светильники.

Нагрузки, распределенные, сосредоточенные или точечные, вместе с собственным весом оказывают влияние на безопасную эксплуатацию. Эти параметры расчитывают, чтобы использовать в конкретном проекте, определенный вид пустотной плиты. Определяют показатель допустимой нагрузки, он не должен превышать несущую способность перекрытия.

Виды нагрузок, на которые рассчитаны плиты перекрытий

По стандарту величина несущей способности изделия равняется 800 кг/м², но существуют также варианты, рассчитанные на повышенную нагрузку в пределах 1200-1600 кг/м². Следует учитывать, что стоимость пустотных плит перекрытия такого типа будет выше. В основном панели испытывают два типа нагрузок:

статические;
динамические.

Статическая нагрузка ‒ совокупное воздействие на плиту, оказываемое напольным покрытием совместно с массой стяжки. Сюда же относится и масса межкомнатных стен, установленной мебели – все это составляет суммарное давление, которое оказывается на изделие сверху. Снизу имеется дополнительная нагрузка в виде потолочных светильников, гипсокартонных конструкций, закреплённых карнизов и всего остального навесного оборудования, при установке которого используется потолок.

Что касается динамических нагрузок, то они возникают в результате перемещения всех жильцов. Помимо этого, динамическую нагрузку создают установленные спортивные тренажёры, а также раздвижные перегородки, которые имеют крепления на полу или на потолке.

800 кг/м² – стандартный показатель несущей способности плит перекрытия

В отдельную категорию выделяется комплексная нагрузка, куда, например, можно отнести давление, оказываемое ванной, которое изменяется в зависимости от наполнения чаши, присутствия или отсутствия в ней человека. Если ванная установлена на ножки, то каждая из опор будет создавать на плиту локальное давление.

Как узнать максимальную нагрузку на пустотную плиту перекрытия

Чтобы при строительстве рассчитать давление, на которое рассчитано железобетонное основание с полостями, требуется выполнить такие действия:

Начертить детализированный план постройки с учётом количества опор, которые после завершения работ будут оказывать нагрузку на несущую плиту. Отметить, как они будут располагаться.
Примерно прикинуть суммарную массу элементов, оказывающих давление на перекрытие.
Разделить вычисленное значение на количество ЖБИ-панелей.

После расчёта максимально планируемой нагрузки на плиту следует выбирать наиболее подходящий по характеристикам тип изделия. При вычислении не стоит забывать о том, что собственная масса плиты тоже учитывается. Что касается алгоритма расчёта для опорной конструкции с маркировкой ПК 23.15-8 с несущей способностью 800 кг, которая отличается размером 1,49х2,29 м и общей массой 1180 кг, он будет выглядеть следующим образом:

Максимальную нагрузку на пустотную плиту можно просчитать вручную

Чтобы узнать площадь основания, нужно длину умножить на ширину: 1,49х2,29=3,41 м².
Для расчёта нагрузки на квадрат основания общую массу делят на площадь плиты 1180:3,41=346 кг/м².
Затем от несущей способности отнимают полученное значение 800-346=454 кг.

Полученный показатель и является максимальной массой, на которую рассчитана плита с учётом собственного веса. За суммарную массу всех воздействующих сверху на плиту предметов на м² принято брать величину, равную 250 кг. Таким образом, 454-250=204 кг – именно этот вес можно считать запасом прочности на м² площади панелей.

Применяемые материалы

Плиты ребристые перекрытий производятся в соответствии с установленными нормами и стандартами. Главной характеристикой плиты является единица учета нагрузок, которая считается в килограммах на квадратный метр.

Основные требования к качеству плит:

Точное соответствие размеров установленным в ГОСТе величинам
Четкое соблюдение параметров и характеристик указанным, что проверяется в ходе проверок и подтверждается сертификатами
Хорошая стойкость плит ко влаге, перепадам температур, деформации, появлению трещин

Материалы, из которых производят монолитное ребристое перекрытие, также должны быть качественными и соответствующими требованиям. Бетон должен обладать плотностью 1810-1990 килограммов на квадратный метр. Обязательно проверяется пористость, утвержденная в ГОСТе. По плотности тяжелые бетоны могут достигать показателя в 2550 килограммов.

Натяжение арматуры в плите измеряют после схватывания бетона. Тяжелые бетоны соответствуют маркам М455 либо М650, легкие – маркам М250 либо М300.

Арматура должна быть произведена из стали марок, указанных в ГОСТе. Все арматурные каркасы должны строго соответствовать стандартам. Могут меняться лишь показатели натяжения и то максимум на 10%.

В производстве ребристых плит используют арматуру из разрешенных сталей нужного диаметра, с определенными размерами и формой петель, напряжением электромеханическим/механическим методом. Все металлические элементы обязательно обрабатываются антикоррозийными составами.

При условии соблюдения всех норм плиты получаются жесткими и прочными, способными долго выдерживать серьезные нагрузки.

Возможности применения строительного материала

Бетонные плиты перекрытий широко используются в промышленном и частном строительстве при сооружении зданий различного назначения. Их использование позволяет получить надежную и долговечную конструкцию, способную выдерживать большие механические нагрузки, не теряя своих качественных характеристик.

Продукция из железобетона используется при выполнении ряда работ, а именно:

Применение монолитной плиты для бассейна

укладка фундамента;
обустройство тоннелей;
сооружение эстакад;
создание балок обвязочных;
сооружение основы под краны и прочую тяжелую строительную технику;
воздвижение перекрытий в жилых и коммерческих постройках;
создание парапетов;
устройство дна в каналах под коммуникации;
сооружение опорных подушек;
строительство лестничных маршей и пр.

Монтаж плит перекрытий невозможен без применения специальной техники, что обусловлено большим весом и крупными габаритами изделий.

Такелажные работы

Перемещение плит перекрытий на стройплощадке

Погрузка, разгрузка и перемещение блоков по строительной площадке производится благодаря наличию на изделиях закладных петель, предназначенных для зацепа крючков тросов. В том случае, если на изделиях отсутствуют крепежные элементы, необходимо заранее продумать альтернативный способ их перемещения.

Как правило, оптимальным решением является применение специальных захватных устройств (кондукторов). Перекрытия, неоснащенные петлями, имеют трапециевидное сечение, а на боковых поверхностях изделия имеются выступы, за которые и фиксируются захваты кондуктора.

Складирование бетонных перекрытий

С целью сохранения качественных характеристик и целостности, необходимо соблюдать и правила содержания изделий из бетона на строительной площадке. Продукция должна находиться строго в горизонтальном положении, категорически недопустимо погружение железобетонных плит в грунт, которое влечет растрескивание перекрытия. Также нельзя укладывать плиты друг на друга, необходимо выложить по торцам подкладки.

Схема складирования плит перекрытия

Отличительные особенности плит ПК и ПБ

Таблица 1. Сравнительный обзор отличий железобетонных плит перекрытия серий ПБ и ПК

Отличительные особенности	Серия железобетонных изделий
ПБ	ПК
Технология изготовления	Безопалубочное формование	Опалубочное формование
Максимальная длина	10,8 м	7,2 м
Несущая способность	Выпускаются плиты с предельной нагрузкой от 300 до 1600 кг/м2.	Стандартная – 800 кг/м2, реже в продаже встречаются изделия с предельной нагрузкой до 1250 кг/м2.
Состояние поверхности	Изделия отличаются идеально гладкой поверхностью с минимальным количеством сколов, что минимизирует стоимость последующих отделочных работ.	Формование выполняется в металлических опалубках, поэтому качество поверхность на порядок ниже по сравнению с ПБ.
Армирование	Все плиты армируются предварительно напряженной арматурой.	В изделия длиной до 4,2 м закладывается обычная арматурная сетка. В конструкции плиты длиной более 4,2 м, нижнее армирование выполняется предварительно напряженной арматурой.
Марка используемого бетона	М400-М500	От М200 до М400
Резка	Самостоятельно резать изделия не рекомендуется. Резку лучше выполнять в заводских условиях.	Самостоятельно резать изделия не рекомендуется. Резку лучше выполнять в заводских условиях.

Процесс производства плит по опалубочной технологии показан в следующем видео:

Техника изготовления плит с применением безопалубочного метода непрерывного формования рассмотрена в следующем видеоматериале:

Основные виды плит перекрытия, их технические характеристики и размеры

Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.

Устройство и маркировка пустотных (многопустотных) плит перекрытия

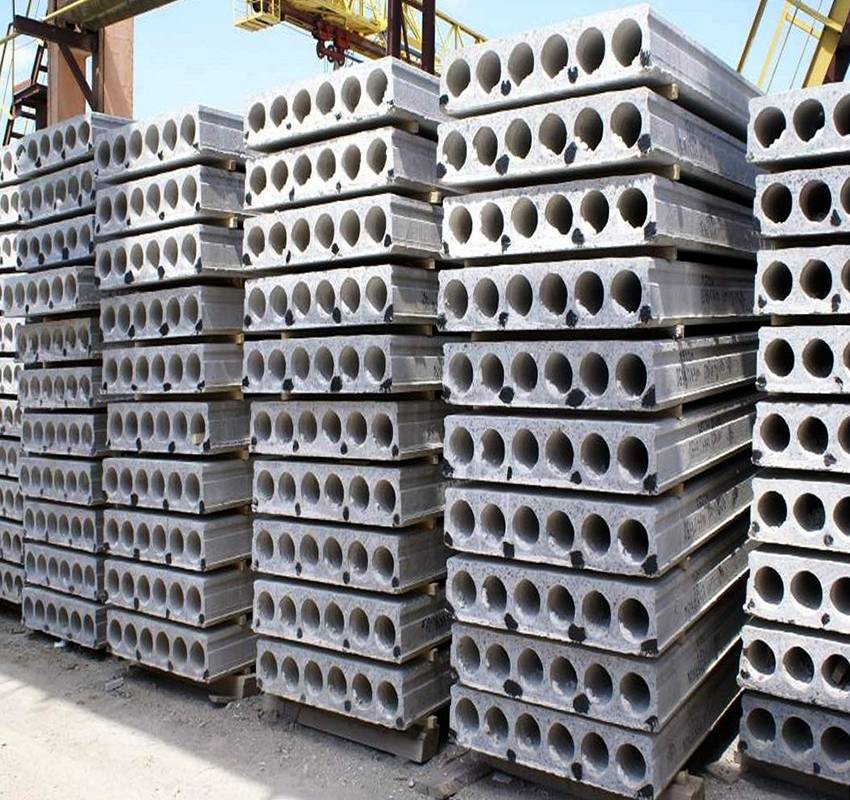

Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.

Наличие пустот способствует уменьшению веса

Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.

Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91

ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.

Особая технология изготовления гарантирует высокие прочностные характеристики

Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.

на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.

Стандартные размеры по ГОСТу плит перекрытия (ПК)

Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от 140 – 203 мм. Нормируются также следующие габариты:

длина, которая может составлять 1,68–12 м,
ширина, изменяемая в пределах 0,98–1,48 м;
толщина, которая зависит от модификации панелей.

Устройство и маркировка ППС – нарезных железобетонных плит

Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.

Высокие прочностные характеристики – гарантия длительного срока службы

Технические характеристики

Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.

Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2

Таблица размеров плит перекрытия, изготавливаемых по ГОСТу

Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.

Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу

Устройство и маркировка ребристых плит

Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.

Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов

Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.

Технические характеристики и маркировка

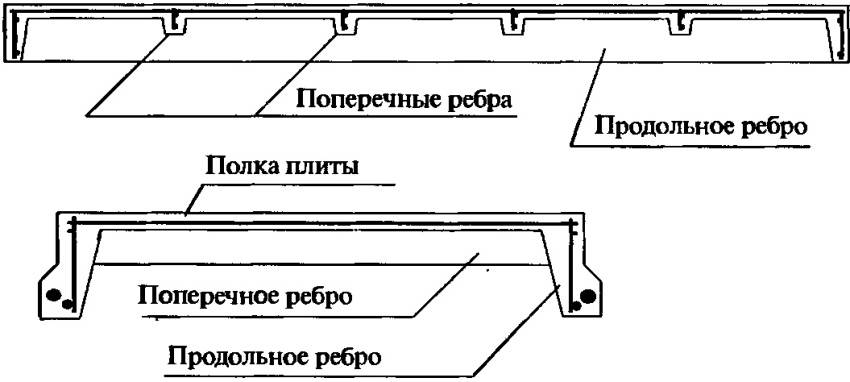

В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.

Маркировка ребристых изделий включает:

буквы и цифры, характеризующие геометрические параметры и вес;
коэффициент, отражающий несущую способность;
тип и класс арматуры;
тип и марку бетона;
дополнительные свойства.

Необходимые данные можно найти в справочных таблицах

Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу

Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры — от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.

Ребристые перекрытия используются для возведения высотных конструкций

Монолитные плиты

Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.

Прямо на строительной площадке формируется опалубка под необходимый размер

Для заливки используется бетон марки не ниже М200.

Разновидности пустотных плит

Кроме стандартных плит ПК, существует еще несколько разновидностей:

ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.
ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.

Устройство и узлы опирания плиты

Разница между ПК и ПБ

Плиты перекрытия ПК – классические. Именно их стали изготавливать первыми с пустотами еще в советское время. ПБ – плита перекрытия нового поколения, но тоже пустотная. Основную разницу между ними составляет способ производства.

Пустотные плиты ПК и ПБ

Технология изготовления плит ПК:

В металлическую опалубку укладывают арматуру.
Производят бетонирование металлической формы.
Для удаления пузырьков воздуха производят вибрацию всей формы.
Далее ее помещают в специальную камеру для сушки в течение 6-7 часов.
По окончании готовую плиту извлекают и складируют.

Главное отличие в изготовлении плит ПБ – отсутствие опалубки, откуда и название способа – безопалубочный. Этапы производства следующие:

По всему стенду подогреваемой площадки натягивают тонкие тросы.
Формовочная машина проходит над этим место и оставляет за собой полосу бетонного раствора.
Сверху плиту-полуфабрикат покрывают пленкой (длина заготовки может достигать 190 м).
Производят сушку изделий.
По окончании заготовку режут на размеры, нужные заказчику.

Пустотная плита перекрытия ПБ

Благодаря особому способу производства ПБ можно резать под углом 30-90°. От этого их несущая способность никак не изменится. По ГОСТу размеры пустотных плит перекрытия ПК влияют на технологию их изготовления. При длине от 4,2 м такие конструкции нельзя резать. Это обусловлено тем, что на концах изделий располагаются особые упоры преднапрягаемой арматуры. При резке пустотных плит перекрытия приходится вместе с концом обрезать и эти упоры, а они отвечают за несущую способность конструкции.

В то же время у плит ПБ нет монтажных петель, что усложняет и удорожает их монтаж. Пустотные отверстия нельзя использовать для зацепки, поскольку это может привести к разрушению торца, и тогда крюк вырвется. Поэтому установка осуществляется только с применением специальных траверс.

Траверсы для монтажа плит ПБ

Выбор между плитами ПБ и ПК осуществляется конкретно для каждого строящегося объекта, исходя из особенностей планировки и бюджета. Разница между характеристиками пустотных плит перекрытия ПК и ПБ представлена в таблице.

Новые технологии в изготовлении панелей из бетона

Основным аргументом против выбора панелей, как строительного материала для возведения жилого дома, является то, что жилье будет холодным и не безопасным с экологической точки зрения. Но большинство производимых в данное время железобетонных плит имеют многослойную структуру, которая отвечает самым высоким требованиям по теплотехническим параметрам. Кроме того, на все бетонные изделия предусмотрены экологические сертификаты.

Многие изготовители железобетонных материалов адаптировали производство под выпуск продукции для малоэтажного жилого строительства. Изделия производятся под готовые проекты домов из бетонных плит, либо адаптируются под индивидуальные условия.

Конструкции современных панелей

Современная бетонная плита для наружных несущих стен – это сложная многослойная конструкция. Обычно она имеет два основных слоя: наружный и внутренний.

Некоторые изделия предполагают наличие между ними третьего, промежуточного слоя. В таких конструкциях еще на стадии производства предусматривается расположение всех технологических отверстий и проемов для окон и дверей согласно проекту.

Фасадную отделку панели можно выполнить практически любую:

Штукатурка;
Клинкерная плитка;
Керамогранит;
Натуральный камень;
Дерево;
Различные панели.

Весьма интересным решением станет комбинированная наружная отделка с применением нескольких материалов или бетонная плитка для фасадов домов. Внутренняя отделка также может быть самой разнообразной.

Достоинства готовых бетонных конструкций

Заводское производство железобетонных панелей обеспечивает продукции высокое качество, точность размеров, соблюдение всех заданных технических параметров.

Отличные параметры по теплоизоляции определяются типом утепляющего слоя.
В панелях устанавливается хорошая звукоизоляция.
Железобетонные плиты для стен дома пожаробезопасны – они относятся к классу негорючих материалов и имеют способность длительного сопротивления открытому огню.
Такие материалы обладают высокой морозостойкостью – не ниже F
Значительно снижается нагрузка на фундамент, так как вес «теплой» железобетонной плиты значительно меньше, чем масса кладки из многих других строительных материалов.
Монтаж железобетонных панелей производится очень быстро.
Для установки плит перекрытия не требуется устройство армирующего пояса.
Работы по возведению здания можно выполнять независимо от времени года и погодных условий.
Отделку дома можно производить сразу после установки коробки – панели не дают усадки.
Внешнюю отделку панелей есть возможность выполнить в заводских условиях. Это значительно ускоряет процесс строительства. Качество отделочных работ получается очень высокое.
Также на заводах можно сделать дополнительное внешнее утепление плит или установить оконные проемы и полностью готовые оконные блоки.
Подготовленная внутренняя поверхность плит предполагает быструю отделку помещений.
Дома из железобетонных плит имеют высокую прочность и долгий срок эксплуатации.
Цена на бетонный дом будет значительно ниже, чем, например, на здание из кирпича.

В качестве основания под здание можно применять свайно-ростверковый, ленточный фундамент, или поставить дом на бетонной плите с утеплением.

Недостатки строительства частного жилья из плит

При всех достоинствах строительства из железобетонных панелей нельзя не отметить и значительные недостатки такого метода:

Чаще всего индивидуальное строительство осуществляется своими руками или наемными рабочими без привлечения тяжелой техники. В случае возведения дома из плит железобетона дорогостоящая аренда строительных машин необходима. Кроме того, технике требуется обеспечить хороший подъезд к строящемуся объекту.
Доставка панелей на стройплощадку может стать значительной статьей расходов. Фирм, которые занимаются производством таких изделий для индивидуального строительства, не так уж и много. Следовательно, построить дом из железобетонных плит будет рациональным только, если завод находится не очень далеко.
Экологическая чистота бетонных домов считается низкой из-за некачественных утеплителей, применяемых в некоторых панелях. В этом случае стоит более тщательно выбирать поставщика продукции.
Небольшое разнообразие форм и размеров изделий не дает возможности сделать индивидуальное здание. Это не совсем верно. Многие производители не только предлагают различные готовые пакеты проектов и комплектов панелей, но и могут адаптировать изготовление под конкретные требования.

В любом случае можно применить комбинирование материалов и способов возведения дома, чтобы получился вариант, который полностью соответствует вашим желаниям.

Вес плит перекрытий и другие важные параметры изделий

По ГОСТу размеры пустотных плит перекрытия должны находиться в пределах следующих значений, указанных в таблице:

Параметры	Минимальное значение	Максимальный показатель
Длина, м	1,68	12
Ширина плит перекрытия, м	0,98	1,48
Толщина, см	16	30
Диаметр пустот, см	11,4	15
Марка бетона	М200-М400
Вес, кг	750	4820
Несущая способность, кг/м²	800	1200

Если заказывать изделия под индивидуальное изготовление, то все показатели могут изменяться в зависимости от требований покупателя. Изменение параметров ни в коем случае не должно сказываться на надёжности или технологии изготовления. Несмотря на то, что толщина плит варьируется, в большинстве готовых изделий она равняется 22 см.

Вес считается особо важным критерием, все изделия, выпускаемые на заводах России, отличаются показателями от 750 до 4820 кг

Массу изделия важно учитывать, потому как, исходя из значения, определяется способ монтажа панелей при строительстве. Обычно на небольшой стройке задействуются краны грузоподъёмностью до 5000 кг

Если плита окажется тяжелее, это может привести к серьёзным проблемам.

Например, бетонная плита объёмом 2,91 м³ с маркировкой ПК 89-15.8 имеет длину 8,88 м, ширину 1,49 м и стандартную высоту 22 см. Изделие с такими параметрами отличается весом 4150 кг, в таком случае использовать кран грузоподъёмностью до 5 тонн может быть опасно. Нужно отметить, что в некоторых случаях вес плит с одинаковой маркировкой бывает разным, но обычно разница не превышает нескольких килограммов, поэтому существенной роли при расчётах она не играет. Чаще вес меняется из-за намокания одного из изделий.

Таблица веса пустотных плит перекрытия в зависимости от размеров:

Размер: длина, ширина, высота, м	Объём, м³	Вес, т
1680х1190х220	0,44	0,61
1980х1190х220	0,54	0,76
2380х1190х220	0,62	0,905
2680х990х220	0,58	0,83
1780х1190х160	0,34	0,463
2080х1490х160	0,5	0,686
5780х990х220	1,26	1,71

Пустотные железобетонные перекрытия широко используются при строительстве многоэтажных зданий как частной, так и государственной застройки. Своё распространение панели получили благодаря высоким эксплуатационным характеристикам, которые оценили и пользователи, и профессиональные строители. Чтобы ускорить строительство, главное – правильно подобрать размер, вес и тип плиты, не забывая при этом учитывать несущую способность изделий. В результате строительства с соблюдением правил и технологий, когда используются пустотелые межэтажные перекрытия, получается качественное и устойчивое здание.

Как выполняется монтаж плит перекрытия

При укладке необходимо использовать специальную технику: четырехветвевой строп или траверсу, которая одновременно переносит до 4 изделий. Последний вариант используется при высотном строительстве или перекрытии больших пространств (например, этажей в промышленном здании). Когда плиты доставляются с завода, необходимо учитывать правила их хранения перед монтажом:

укладывать плиты для хранения необходимо в вертикальные стопки до 6 в одной;
если хранятся изделия с разными параметрами, внизу должны оказаться крупные;
между плитами в одной стопе должны быть уложены деревянные бруски, параллельно короткой стороне изделия.

Плиты должны укладываться на горизонтальную ровную поверхность опоры. При укладке на пенобетон, кирпич или крошистый ракушечник необходимо заранее подготовить дополнительный бетонный пояс. Площадь опоры должна быть не меньше, чем 1,2 м с торцевых сторон. Раствор для укладки используется в полусухом варианте. Между собой плиты можно соединять с помощью сварки прутом 1,2 см. Открытые пустоты закрывают цементом или минеральным утеплителем.
