Мансардная крыша – технология устройства мансардной крыши частного дома

Двускатная

Самое популярное решение. При вполне умеренных затратах на обустройство, позволяет сделать под крышей полноценное жилье достаточной площади.

Для постройки мансарды подойдет обычная двускатная крыша достаточной высоты. Конструкции этого типа бывают:

• симметричными (конек проходит вдоль центральной оси дома);
• несимметричными (конек смещен к одной из стен).

Для двускатных мансард характерны прямые фронтоны, а профиль комнаты представляет собой трапецию. Если площадь здания большая, можно сделать и прямоугольник. Из минусов: для жилья не используется довольно большие боковые ниши, только для кладовок.

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Мансардная крыша: фото крыши с ломаными скатами

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

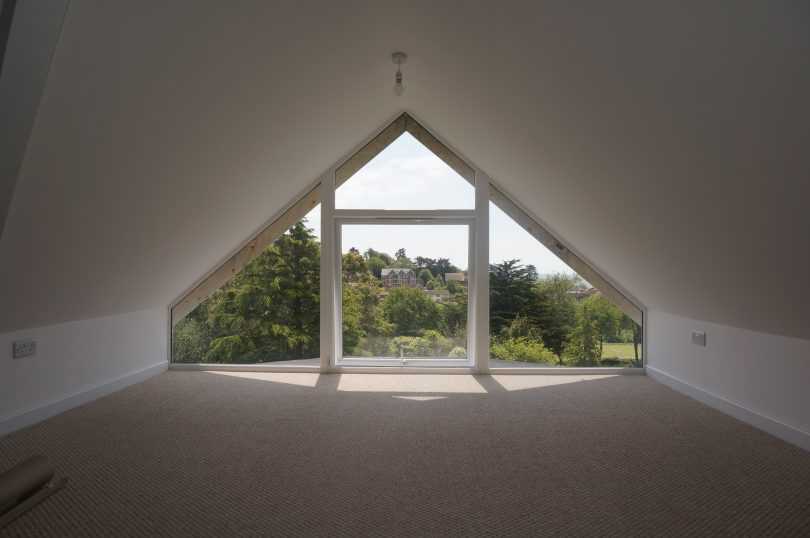

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

• Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
• Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

Строительство кровли

Первым делом, на основании проекта, нужно выполнить прочную стропильную систему. Учтите, что для домов из бруса, верхние венцы сруба будут служить основанием для монтажа стропильной системы. А для домов из кирпича или бетонных блоков, для получения прочной и ровной основы под стропильную систему, как правило, устраивают армированный железобетонный пояс. В железобетонный пояс закладывают оцинкованные шпильки для последующего насаживания на них мауэрлата, который и будет нести всю нагрузку от смонтированных стропил, обрешетки и самого «кровельного пирога».

После установки мауэрлата на двойной слой гидроизоляции и его закрепления, производится монтаж стропильной системы. Вначале изготавливается образец-шаблон стропильной деревянной фермы (из сухой хвойной доски 50х150мм), по которой на земле будут изготавливаться все остальные фермы. Монтирование стропильных ферм к мауэрлату производится с помощью шпилек, скоб и кронштейнов на саморезах, начиная с крайних ферм. При этом между коньками установленных крайних ферм, натягивается нитевой уровень, по которому производится монтаж остальных ферм. Далее производится установка дополнительных ребер жесткости, окон и монтирование основы непосредственно для мансардного помещения.

Технология монтажа

Строительство мансардной крыши своими руками – этапы изготовления:

1. Крыша мансардного типа своими руками начинает строиться с укладки бруса мауэрлата. Его крепят по наружным несущим стенам. В домах из дерева вместо мауэрлата используют верхний брус или бревно последнего венца. В кирпичных, каменных, блочных и бетонных домах для фиксации мауэрлата специально закладывают шпильки на этапе возведения стен. Шаг установки анкеров или шпилек равен 2 м. Брус мауэрлата необходимо выровнять по внутренней плоскости стен. Его монтаж выполняется в такой последовательности:

• Сначала брус укладывают на шпильки в стенах и простукивают молотком, чтобы от шпилек остались вмятины.
• Далее по этим вмятинам высверливают отверстия.
• На стены дома укладывают рубероид в два слоя, протыкая его шпильками.
• Сверху на шпильки надевают брус мауэрлата и фиксируют гайками.

1. Если балки перекрытия не были заложены предварительно в кладку, то их укладывают поверх мауэрлата с выносом за плоскость стены в среднем на 0,4 м для формирования карнизного свеса. Такая ломаная крыша своими руками делается проще, чем вариант с укладкой перекрытий на стены. Фиксируют балки саморезами и уголками. Для получения ровного перекрытия для начала выполняют укладку крайних балок и их выравнивание по уровню. Между ними натягивают веревку, по которой производят укладку промежуточных балок с шагом 0,4-1 м. Для выравнивания элементов по высоте используют деревянные подкладки. При укладке балок на стены их обязательно оборачивают гидроизоляцией в месте стыковки со стеной.

1. Далее на собранную систему перекрытия устанавливают стойки, начиная с крайних элементов. Линию установки стоечной системы и высоту каждого элемента можно определить по чертежам. Стойки выравнивают по отвесу и временно фиксируют укосинами к балкам. Затем между крайними опорными элементами натягивают шнур и по нему выставляют промежуточные стойки. Шаг стоек равен шагу балок.
2. Теперь на стойки можно укладывать и фиксировать к ним прогоны из бруса сечением 5х15 см. Для крепления используют уголки и саморезы.
3. После этого на прогоны укладывают затяжки сечением 5х20 см. Под них ставят временные опоры. Собрав систему стоек, ригелей и затяжек, вы получите жесткую конструкцию, которая и будет ограничивать вашу мансарду.
4. На данном этапе наша мансардная крыша своими руками обзаведется стропильной системой. Монтаж стропил выполняется в такой последовательности:

• Для начала необходимо изготовить шаблон стропил из более тонкой доски (25 мм). На шаблоне делаются необходимые запилы в месте стыковки с прогоном.
• Далее шаблон нужно приложить к прогону в каждом месте, где будет крепиться стропильная нога. Если шаблон совпадает, то верхнюю часть всех стропил выполняют по одному шаблону.
• Нижнюю часть стропильного элемента в точке, где она будет опираться на мауэрлат, каждый раз подрезают по месту. Для фиксации стропил используют стальные уголки, гвозди или саморезы.

Видео о том, как построить мансардную крышу для небольшого частного дома своими руками:

https://youtube.com/watch?v=eo_AenJ19zE

1. Поскольку наша крыша своими руками ломаная, далее нам необходимо выполнить монтаж верхних стропил. Для этого нужно предварительно найти центр крыши. Чтобы это было проще сделать, можно воспользоваться временными стойками, зафиксированными на мауэрлате и крайней торцевой затяжке. В этом случае край доски будет проходить по центральной линии крыши. По нему и ровняют стропила. Монтаж верхних стропил также выполняется с помощью шаблона. Стропила крепят на прогоны стальным уголком, а в верхней части соединяют посредством металлических пластин. Для сохранения вертикального положения все стропила дополнительно фиксируют подкосами.
2. Далее монтируют подвесные стойки (бабки), которые верхним краем крепят к точке соединения стропил, а нижним – к затяжке.
3. Под нижние стропила также ставят подкосы и закрепляют на уголки. После этого разрешается убирать временные стойки и подпорки.
4. Затем зашивают фронтоны, крепят кобылки, выполняют установку окон. Далее по сплошной или разреженной обрешетке, уложенной по гидроизоляционному ковру и контррейке, укладывается кровельное покрытие.

Особенности конструкции мансардной крыши

Крыша мансардного типа – это оригинальная конструкция кровли, которая характеризуется двойным наклоном с каждой стороны. Такой тип конструктивного исполнения имеет крутой склон у основания и более спокойный на вершине. В зависимости от того, как крыша спроектирована, нижние склоны могут доставать до самой земли или вообще не быть видными из-за стен. Исключением является ломаная мансардная кровля – эта крыша может иметь вогнутые детали по своей площади или даже круглое основание в зависимости от дизайнерского решения.

Фото — Мансардная крыша с балконом

Популярность мансардной крыши частных домов не теряет актуальности уже несколько веков, несмотря на сложность стропильной системы. Дело в том, что благодаря своеобразному строению, карниз кровли образует дополнительный технический этаж, который можно использовать как жилую комнату или чердак. Кроме того, стропильная система мансардной крыши позволяет сделать в ней окна, чем улучшить внешний вид, хотя такая конструкция и без того очень красивая.

Фото — Дом с мансардной крышей

Мансардная полувальмовая и многощипцовая крыша часто используется для покрытия гаража, дачи, бани и прочих помещений.

Фото — Схема мансарды с окном

Но у такой кровли есть свои недостатки:

1. Стропила мансардной крыши не предназначены для использования в очень снежных районах. Под давлением снегового покрова кровля может рухнуть или осадить фундамент. Если Вы решили все-таки монтировать такую конструкцию у себя дома, то нужно очень тщательно производить расчет мансардной крыши;
2. Из-за накоплений снега кровля может начать протекать;
3. У конструкции достаточно высокая цена из-за сложной стропильной системы;
4. Такой вариант кровли не подойдет для домов с ленточным фундаментом – они осядут.

Видео: монтаж стропильной системы мансарды

Угол наклона

Очень важным параметром в сооружении крыши является определения угла наклона крыши. Такое значение определяется не только дизайном здания, особенностями фасада, но и выбранным кровельным материалом и местными климатическими условиями.

Если осадки, выпадающие на местности, где расположен дом, имеет большое значение, то угол наклона крыши колеблется от 45 до 60 градусов.

Такое значение ската обеспечит лучший сход снега с поверхности, а, соответственно и уменьшению уровня нагрузки. Кроме осадков, такой параметр угла оберегает крышу от оледенения.

Если же дом расположен на местности, в которой частое явление – это сильные ветры, то значение угла ската одолжено быть минимальным. В ином случае конструкция может быть разрушена из-за погодных условий. При таких условиях вариации этого параметра от 9 до 20 градусов.

Однако, самый распространённый и оптимальный угол наклона крыши – это 20-35 градусов. Такое значение подходит для обустройства крыши практически любой разновидностью материала.

ОСТОРОЖНО!
Угол наклона во многом определяет долговечность и надежность сооружения.

Угол наклона

Виды крыш мансардного типа

Дать полную классификацию невозможно, в каждом проекте допускаются индивидуальные изменения, конкретные решения принимает застройщик. Рассмотрим лишь главные виды крыш мансардного типа по общепринятой классификации.

Односкатные

Самые простые конструкции, встречаются нечасто. Мансардные помещения с ограниченными размерами из-за низкой высоты, противоположные стены располагаются на различных уровнях. Такие мансардные крыши рекомендуется ставить на небольших дачах, банях, гаражах и иных хозяйственных пристройках.

Односкатная мансардная крыша

Двускатные

Наиболее распространенные, имеют огромное количество вариантов, могут быть симметричными (конек посредине здания) или асимметричными. Фронтоны на линии фасадных стен или смещены внутрь чердака для обустройства балкона мансарды. Угол наклона скатов должен обеспечивать удобную для проживающих высоту помещений. Двускатные крыши могут быть простыми и ломанными.

Двускатная кровля мансардная

Ломаные имеют более сложную конструкцию, но дают возможность значительно увеличивать полезный объем чердачных помещений. Именно это тип в настоящее время имеет самую широкую популярность среди застройщиков. Ломанные крыши для мансарды используются не только при строительстве коттеджей, но и относительно небольших построек.

Ломаная крыша мансардная

Вальмовые (четырехскатные)

Самые сложные по конструкции крыши, устанавливаются на домах с большой площадью. Отличаются увеличенными параметрами устойчивости к ветровым и снеговым нагрузкам, могут быть простыми четырехскатными и сложными многощипцовыми. Такие типы крыш применяются только на престижных зданиях, к строительству привлекаются самые квалифицированные кровельщики.

Вальмовая крыша с мансардой

Четырехскатная крыша с мансардой

Мансардные крыши с балконами

Рекомендует ставить на больших домах, несколько ограничивают внутренние чердачные помещения. Балконы могут быть открытыми и закрытыми, размеры и материал изготовления площадок зависит от материала изготовления фасадных стен.

Балкон в крыше мансарды

Каркасный дом с балконами

Фото мансардной крыши с балконом

Если вы учли вышеизложенные факторы, закупили материалы и доборные комплектующие, решили вопросы со строителями, то можно начинать возведения мансардной крыши.

Расчёт стропильной системы мансардной крыши

Стропильная система является основой крыши, поэтому важно выбрать ту конструкцию, которая наиболее подходит климатическим условиям региона и имеющимся требованиям к размерам жилой мансарды. После выбора конструкции производится расчёт угла наклона скатов и высоты конька для требуемых размеров мансардного помещения

Вычисления производятся с учётом размера карниза по следующим формулам:

Вычисления производятся с учётом размера карниза по следующим формулам:

1. L_bc = L_ac ∙ tg A, где L_bc − высота конька, L_ac − половина ширины дома с учётом карнизного свеса, A − угол наклона ската.

2. L_c = L_bc /sin A, где L_c − длина стропильной ноги.

Значение тригонометрических функций можно найти в справочных таблицах.

Таблица: значения тригонометрических функций для различных углов наклона ската

Угол наклонаската A, град.	Значениеtg A	Значениеsin A
20	0,36	0,34
25	0,47	0,42
30	0,58	0,5
35	0,7	0,57
40	0,84	0,64
45	1	0,71
50	1,19	0,77
55	1,43	0,82
60	1,73	0,87

Самым сложным при проектировании мансардных крыш является подсчёт пиломатериала. Рассчитать количество необходимых стропил и увязать их со стандартной длиной в 6 м иногда бывает довольно сложно. Допустим, что мы выбрали самую сложную в расчётах вальмовую крышу размером 10Х13 м с учётом карнизных свесов длиной 80 см и углом наклона скатов 45о. Тогда боковые стропила будут иметь длину 5 / sin 45о = 7,04 м. Поэтому стандартный шестиметровый брус придётся удлинять. Обычно для стропил длиной чуть больше 6 м используют брус 100Х200 мм или доску 50Х250 мм.

Если здание имеет большие размеры, то для него требуются стропила длиннее стандартного размера в 6 м, поэтому брус приходится удлинять

Что касается горизонтального бруса перекрытия, то поскольку ширина здания равна 10 м, затяжки должны состоять из двух частей, которые либо опираются на внутреннюю стену здания, либо стыкуются между собой усиливающими элементами и опираются на прогон. Для затяжек и прогонов используют брус сечением не менее, чем 50Х200 мм. По периметру здания проходит мауэрлат, для которого используется брус 150Х150 мм или 200Х200 мм. По выбранной нами схеме периметр здания составляет 39,6 м, поэтому для монтажа мауэрлата потребуется семь шестиметровых брусьев. Размеры всех остальных элементов стропильной системы не будут превышать 6 м.

Вес пиломатериала стропильной системы рассчитывается путём суммирования длин всех элементов с определённым сечением и пересчёта их количества в кубические метры. Это необходимо для определения массы всей крыши, а также бывает нужным при закупке и транспортировке материала. Подсчёт производится по таблице, а затем полученные значения умножаются на вес 1 м3 пиломатериала.

Таблица: расчёт количества пиломатериала в 1 м3 и объём одной единицы материала

Сечениепиломатериала, мм	Количество единицв 1 м3 при длине 6 м	Объём единицыдлиной 6м, м3
25Х200	33,3	0,03
50Х200	16,6	0,06
50Х250	13,3	0,075
150Х150	7,4	0,135
100Х200	8,3	0,12
200Х200	4,1	0,24

Сосновый пиломатериал при 12% влажности весит 505 кг/м3, при транспортной влажности 25% − 540 кг/м3. Вот некоторые примеры расчётов:

1. Если в 1 м3 материала сечением 50Х200 мм содержится 16,6 досок, то вес одной доски будет равен 540 / 16,6 = 32,5 кг.
2. Если закупается 25 м3 пиломатериала, то весить он будет 25 ∙ 540 = 13 500 кг.
3. Если требуется 100 досок 25Х200, то необходимо купить 100 / 33,3 = 3 м3 древесины, которая будет весить 3 * 540 = 1 620 кг.

Важно отметить, что обрезной пиломатериал желательно приобретать с наименьшей влажностью, чтобы после монтажа он не коробился и не растрескивался, особенно это касается бруса большого сечения. Для строительства стропильной системы влажность древесины не должна превышать 18%

Этапы строительства

Перед строительством нужно составить проект

Мансарда своими руками строится посредством выполнения последовательных операций:

• проектирования;
• расчёта и закупки материалов;
• возведения каркаса;
• обустройства кровли снаружи дома;
• отделки внутри здания.

Из всех этапов самым сложным является проектирование.

Сотавление проекта

Проект подробно описывает конструкцию дома и использованные строительные материалы.

В свободном доступе находятся сотни готовых решений, за которые не надо платить. План можно составить самостоятельно, но для этого понадобится знание многих нормативных документов.

Если возводят нестандартное, эксклюзивное строение, проект лучше заказать у специализированной организации.

Рассчитать материалы можно самостоятельно. Для этого достаточно знания геометрии в объёме средней школы.

По чертежам узнают площадь кровли, исходя из полученных результатов приобретают строительные материалы.

Простейший способ расчётов заключается в «раскладке» на масштабированном чертеже необходимых деталей — стропил, обрешётки, парогидроизоляции и др.

Обустройство стропил

Разновидности стропильных систем

Пошаговая инструкция строительства каркаса:

1. Дерево хорошо высушивают под навесом, защитив пиломатериалы от солнечных лучей.
2. Обязательно выполняют обработку антисептиком и антипиреном. Удобнее работать на земле до начала строительства.
3. Проводят точную разметку стропил, учитывая углы наклона. Изготавливают шаблоны для дальнейшей распиловки бруса и шаблоны углов наклона, которые понадобятся при монтаже стропил по месту.
4. Поднимают материалы на крышу, обустраивают мауэрлат. Мансарда в деревянном доме строится непосредственно на стенах, без мауэрлата.
5. Проводят монтаж стропильной системы. Узлы скрепляют посредством металлического уголка и саморезов или с помощью резьбовых шпилек диаметром от 8 мм.

Обрешётка, контробрешётка и гидроизоляция

Обрешетка крыши под шифер

Обрешётку изготавливают из доски толщиной от 25 мм, конструкция может быть сплошного заполнения или с шагом между досками.

Допустимо использовать фанеру, плиты ОСБ, что важно при использовании на кровле мягкой черепицы. Поверх обрешётки укладывают слой гидроизолятора, который пристреливают строительным пистолетом и дополнительно закрепляют контробрешёткой

Поверх обрешётки укладывают слой гидроизолятора, который пристреливают строительным пистолетом и дополнительно закрепляют контробрешёткой.

Контробрешётку используют при покрытии крыши шифером, профлистом и подобными материалами. Зазор между гидроизоляцией и финишной отделкой способствует продуванию воздухом и испарению влаги от осадков, если она проникла под кровлю.

Монтаж кровельного материала

В зависимости от выбранного варианта кровельный материал крепят согласно инструкции производителя. Соблюдают шаг закрепления саморезов или гвоздей.

Монтаж окон и вентиляции

Установка мансардного окна

Окна вставляют в фасадные стены или используют специальные конструкции, которые можно монтировать непосредственно в кровлю. Для второго случая раму изготавливают заранее.

Для вентиляции применяют коньковые или точечные аэраторы.

Внутренние работы

Утепление и финишную отделку проводят при накрытой крыше.

Между стропилами укладывают и закрепляют теплоизоляцию. Зазоры заделывают монтажной пеной. Прикрепляют слой пароизоляции. Монтируют подшивку.

Строительство мансарды своими руками по силам мастеру с небольшими навыками. Работа потребует минимум инструментов. Мансарда — дешёвый способ получить дополнительные помещения в уже построенном доме или при возведении нового.

https://youtube.com/watch?v=4jkKxGmE7Ps

Мансарды под четырехскатной кровлей

Четырехскатная вальмовая крыша обладает целым спектром преимуществ:

• благодаря отсутствию вертикальных элементов (фронтонов) кровельная система способна выдерживать высокие ветровые нагрузки; дома с такой конструкцией особенно распространены в регионах, где часто бывают ураганы;
• за счет угловых ребер, которые сходятся к опорной коньковой балке, обеспечивается жесткость каркаса – конструкция такого типа не подвержена деформациям в процессе эксплуатации;
• вальмовая кровля позволяет выполнить большие свесы, защищающие стены дома от осадков – это продлевает срок службы строительных конструкций;
• массивная вальмовая крыша с четырьмя скатами визуально делает строение приземистым: это свойство активно используется, если требуется органично встроить здание в уже имеющуюся одноэтажную застройку из частных домов.

Вальмовая крыша не лишена и недостатков:

• возведение такой конструкции сложнее и несколько дороже, чем устройство кровли с двумя скатами;
• скаты с коротких торцов «съедают» некоторую часть пространства мансарды;
• особый подход требуется к размещению окон для естественного освещения мансардного помещения.

Более практичны вертикальные окна, но в этом случае требуется разработать схему размещения специальных конструктивных элементов, выступающих за плоскость кровельного пирога вальмовой крыши.

При строительстве частных домов нередко используется датская вальмовая крыша. Она отличается от классической мансардной кровли с четырьмя скатами наличием фронтонов в верхней части коротких скатов. Датская крыша позволяет использовать для освещения мансарды обычные вертикальные окна.

Схема обычной вальмовой крыши предполагает использование прямых стропил, без переломов. Угловые ребра каркаса начинаются от конька. Длина конька выбирается в зависимости от длины здания и желаемой формы кровли. Ломаная вальмовая крыша несколько сложнее в монтаже, но дает возможность увеличить полезный объем мансарды.

Порядок возведения мансарды

В любом строительстве важнейшим этапом является разработка проекта. Мансарда не является исключением. Необходимо сделать точные расчеты, чтобы обеспечить конструкции должную прочность, долгий срок службы. В создании мансарды на каркасном доме конструкции стропильной системы собираются на земле, затем поднимаются, закрепляются на мауэрлате, коньковом брусе.

В создании мансарды соблюдается следующий порядок:

• укладка мауэрлата, который будет распределять нагрузку;
• монтаж балочных элементов;
• установка стоек;
• стяжка стоек прогонами;
• крепление ригелей;
• установка стропил скатов, создание конька;
• обшивка фронтонов;
• создание обрешетки, свесов, карнизов, отливов;
• на каркас внахлест укладываются полосы пароизоляционного материала, места соединений проклеиваются скотчем;
• формирование контробрешетки;
• гидроизоляционный материал фиксируется на стропилах с использованием бруса, гвоздей;
• между стропилами укладываются листы минеральной ваты (другого утеплителя);
• с нахлестом укладывается гидроизоляционный материал, фиксируется брусками к стропилам;
• поверхность выравнивается плитами ОСБ, другим материалом;
• монтируются кровельные материалы.

По окончании работ с кровлей устанавливаются оконные системы, балконные двери, если таковые имеются. После этого можно приступать к выполнению внутренней отделки.

Особенности внутренней отделки мансарды

Если кровельный пирог сделан качественно, грамотно проложены все необходимые слои, во внутренней отделке могут использоваться любые материалы. В помещениях будет сохраняться оптимальная температура и влажность. Нередко в оформлении мансарды используются материалы из дерева, одним из самых распространенных вариантов является вагонка. Можно обивать стены, потолок гипсокартоном, использовать в отделке обои.

В не утепленных чердачных помещениях могут применяться только материалы, обладающие устойчивостью к влаге, перепадам температур. Можно выбрать качественные имитации дерева:

• экошпон;
• имитацию бруса;
• блок хаус;
• ЛДСП и др.

Классическая отделка мансарды деревом

Отличным вариантом для отделки могут стать пластиковые плиты, виниловые обои и т.п. Выбор зависит от предназначения помещения, дизайнерского стиля оформления.

Спецификой мансарды являются не только склоны. В этом помещении имеются балки, стойки. При оформлении интерьера можно удачно замаскировать их или удачно обыграть эти элементы. К примеру, для стиля лофт их наличие является дополнительным плюсом, позволяет ярче отразить особенности стиля. Нередко балки окрашиваются в контрастный цвет, используются в качестве основы для установки точечных светильников и др. В интернете много фото домов с мансардной крышей, найти интересный вариант несложно.

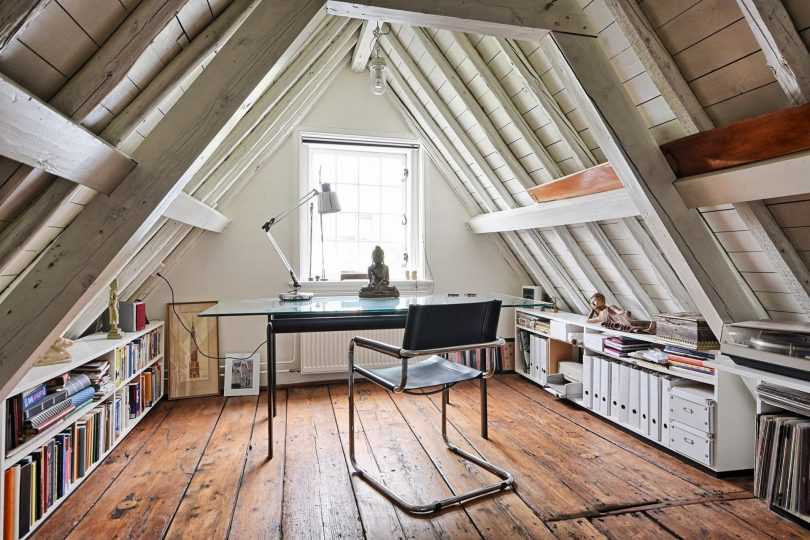

Деревянные балки отразят особенности стиля лофт

Оборудование мансарды существенно повышает комфортность дома. Стоит использовать такую возможность желающим создать уютное загородное жилье.

Схема монтажа мансардной крыши своими руками

Перед монтажом стропильной системы для мансарды своими руками, в первую очередь, сооружают мауэрлат — пояс из бруса, опоясывающий здание по периметру. Именно на нем крепятся нижние свесы стропильных ног. Мауэрлат абсолютно одинаков как для ломаной, так и для прямой двускатной крыши. В зависимости от материала стен, он имеет особенности в монтаже.

В домах, возведенных из бруса или бревен, отдельная мауэрлатная балка не требуется — ее роль успешно берет на себя верхний венец. В нем зарезаются проушины с нужным шагом, и крепятся концы стропильных ног на уголки или шпильки.

В домах из ячеистых бетонов перед укладкой деревянного бруса по периметру требуется армопояс. Без него мягкий пористый материал стен может со временем продавиться, а крепление вырвет из раскрошившегося газо- или пенобетона. Делают его из бетона по опалубке, армируют двумя-четырьмя прутьями, лучше всего из стекловолокна, чтобы конструкция была легче.

Кирпичные и шлакоблочные стены армопояса не требуют. В этом случае перфоратором в торце стены готовятся отверстия, и мауэрлатный брус притягивается анкерами. К нему крепят стропила с помощью уголков, а также больших шурупов -«глухарей» с шестигранными шляпками под ключ или головку. Затягивать их удобнее гайковертом.

Сборка фрагментов крыши на земле

Есть несколько способов сборки каркаса мансардной крыши. Один из них — это сборка всех элементов на земле, поднятие их на крышу, укрепление временными распорками, а затем сквозной «чистовой» монтаж, который обеспечивает конструкции жесткость. Рассмотрим выполнение работ пошагово:

• Первым делом собираются фронтоны. Они представляют собой верхние и нижние детали стропил, которые на линии излома скрепляются со стойками и затяжками. Все нижние концы досок и брусьев опираются на основание. В середине фронтонов обычно предусматривают мансардные окна.
• Подготовленные сборочные узлы поднимают и крепят с одного и другого краев постройки. Основания фиксируют с помощью анкеров в стене, плюс добавляют временные распорки для удерживания конструкции.
• Последовательно собирают «ребра» стропил и ставят в пропилы мауэрлата с предусмотренным шагом.
• После того, как все элементы собраны, их сшивают продольными перемычками: коньковым брусом — вершины треугольников, соединительными балками — в местах стыка стоек и затяжек. Так конструкция приобретает необходимую жесткость.

Последовательный монтаж на месте

Во втором случае все части стропильной системы постепенно собираются на своих местах на крыше. В финале выходит готовая конструкция. Такой вариант легче в том случае, когда отдельные фрагменты весят много и не могут быть подняты без специальной техники. В этом случае пошаговая инструкция сборки такова:

• Начинают с установки стоек на лаги пола второго этажа. Шаг такой же, как и у стропил. Верхние концы соединяются затяжкой — горизонтальным брусом. На этом этапе должна получиться прямоугольная коробка из ребер стоек и затяжек.
• После этого монтируют нижние части балок. Они должны образовать со стойками и основанием треугольник — жесткую конструкцию.
• За ними можно устанавливать верхние отрезки стропил. Для нужной жесткости они фиксируются укосами к затяжкам. Для широких крыш могут быть предусмотрены дополнительные ригеля. Также, если пролет затяжки слишком длинный, ставят балку, скрепляющую коньковый брус с затяжкой — это предотвратит ее провисание.

Для ломаной крыши не характерна проблема с нехваткой стандартной длины пиломатериалов — 6 м. Напомним, что стропило состоит из двух частей. Если же все-таки такое неудобство возникло, балки можно нарастить, поставив с обеих сторон латки той же толщины, что и балка, и стянув места стыков болтами и гайками через сквозные отверстия.

Чертежи важных узлов

Самые ответственные места, исполнение которых может потребовать схематичной визуализации, — это соединения нескольких плоскостей, а также места, на которые приходится большая нагрузка. На фото показаны чертежи таких соединений

Для скрепления деревянных балок и стоек используют разный крепеж. В порядке прочности и предпочтения можно расположить их в порядке убывания: болты с гайками и шайбами — шурупы и «глухари» — гвозди. Гвозди плохи тем, что через годы при усыхании и деформации древесины они склонны вылезать из отверстий. Полностью конструкция не развалится, но появится нежелательный люфт.

К мауэрлату стропила крепятся посредством мощных стальных уголков. Для удобства на нижнюю часть стропильной ноги набивают упорную планку, которая препятствует соскальзыванию окончания доски и позволяет тщательно затянуть весь крепеж.

Типы стропил для мансард

Стропильные фермы могут быть двух типов – висячие и наслонные. Выбирать между ними придется в зависимости от способа крепления к стенам дома. Висячие являются более простыми и обычно применяются для домов, не имеющих средней несущей стены. Стропила опираются только на основные стены дома, не имея промежуточных опор. Ширина пролета между стенами не может быть большой – обычно она не превышает 6 м. Если же пролет больше (свыше 9 м), то понадобится обустройство подкосов, бабок.

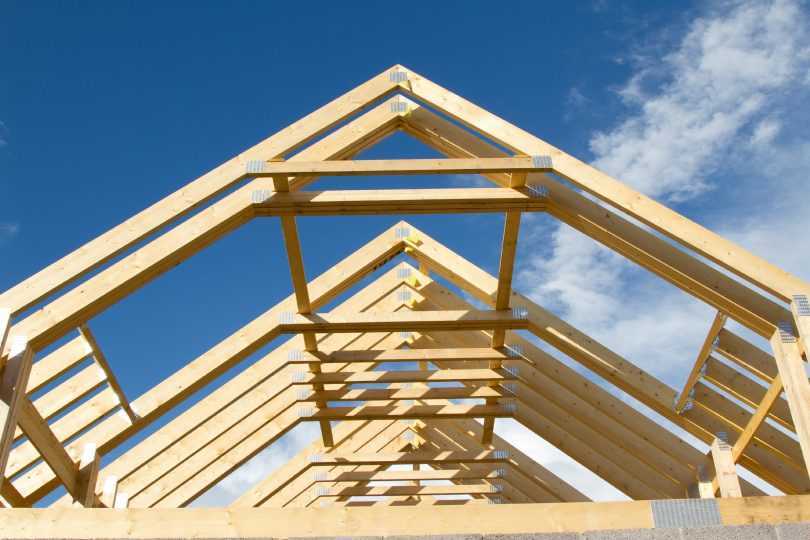

Схема стропильной системы мансардной крыши

Стропила наслонные обычно используются при создании домов с двумя пролетами, то есть теми, которые имеют несущую стену посередине. В этом случае стропила имеют три точки опоры – непосредственно эту стену, а также основные по периметру дома.
