Мангал из кирпича своими руками: чертежи, видео инструкция, фото

Где разместить мангал

Нужно решить, где построить мангал. Поэтому стоит составить чертеж будущего мангала. Единственным недостатком кирпичного мангала является то, что его не получится перемещать, поэтому стоит тщательно подумать о его местоположении.

Можно разместить его достаточно близко к дому, чтобы можно было легко достать все, что нужно, но не настолько близко, чтобы дым попадал в дом!

Хорошо, если мангал находится рядом с зоной отдыха, чтобы повар и посетители могли общаться. Но надо учитывать, что жар от углей может доставить неудобства гостям, а также испортить окружающие объекты, такие как деревянные заборы, сараи и т.д.

Что такое барбекю: конструкция и особенности

Само название блюда, способа приготовления и даже праздника, где готовится такое блюдо, пришло к нам из французского и английского языков (barbecue, сокр. BBQ). Фактически это любые продукты, приготовленные на жару от тлеющих углей. Термин во многом аналогичен более привычному нам названию «шашлык», да и сама технология приготовления та же. Различий не так уж много – и там, и там чаще всего готовится мясо, дичь и блюда на их основе, жар дают угли, сами угли располагаются в металлической, каменной или кирпичной емкости. Основная разница, пожалуй, в том, что шашлык готовят на шампурах (длинных металлических стержнях с ручками или без), а барбекю – на решетке.

От этого различия и происходит разница в конструкции шашлычниц и барбекю. Для шашлыка необходимо четко выверенное расстояние между бортиками емкости для углей – шампуры должны лечь на бортики так, чтобы рукоять и противоположный конец находились за пределами зоны приготовления. В барбекю на бортики ложится решетка, ее размер ограничен только соображениями прочности (она не должна прогибаться при нагреве под весом уложенных продуктов).

Впрочем, ничто не мешает уложить шампуры с шашлыком на решетку барбекю, а на обычный мангал (шашлычницу) пристроить решетку для приготовления кусков рыбы или куриных окорочков.

Под печью барбекю из кирпича обычно понимают довольно сложное сооружение. Оно обязательно включает в себя место для углей с держателем решетки над ним, дополнительные поверхности для раскладки/разделки продуктов. Часто в конструкцию включают также полки/ниши для дров, мойку, варочную поверхность (обычно с отдельной топкой), коптильню и так далее.

Рассмотрим три варианта строительства барбекю из кирпича – от самого простого до полноценного комплекса «уличной кухни». Однако начать в любом случае стоит с фундамента, тем более что он выполняется почти одинаково для всех типов уличных печей.

Выбираем и готовим место для строительства

Место, на котором можно построить печь барбекю своими руками, выбирается на основании комфорта и пожаробезопасности. На расстоянии 3—4 метра от печи не должны расти деревья, кусты, трава. Если на участке построены пристройки, баня, другие строения, печь нужно сооружать в отдалении. Преобладающим направлением ветра не должно быть направление в сторону своих и соседских построек.

Фото 2. Импровизированное место для отдыха с мангалом в садовых зарослях. Наверняка у вас на участке есть такой уголок, где отлично впишется кирпичное барбекю. Фото не позволяет оценить размеры площадки, но даже небольшая печь будет смотреться лучше, чем такой выжженный клок земли.

Если обсуждать комфорт использования будущей готовки в уличной печи — удобней всего расположить конструкцию рядом с зоной отдыха — патио, беседкой, террасой. Если на участке не предусмотрено таких мест, можно выбрать любое место для барбекюшницы, а рядом разместить стол со стульями. Учитывайте, что вам понадобится много воды и дров для приготовления пищи и обслуживания печи. Размер рабочей зоны печи подбирается в зависимости от финансовых возможностей и размера участка.Базовые рекомендации размещения печи

нахождение с подветренной стороны относительно жилого здания. Иначе дым будет идти на дом, проникая внутрь и оставляя следы копоти снаружи;
нежелательное наличие растений рядом с барбекю шашлычницей из кирпича — их жизнедеятельность нарушится из-за высоких температур.

Когда место выбрано, следует подготовить площадку для зоны печи. Грунт очищается от плодородного слоя: травы, кустов, деревьев. Убирать деревья из своего участка разрешено без согласования с местными органами власти, при условии отсутствия природоохранных ограничений.

Внимание! Помните, что оставленные в земле корни могут пустить ростки, повреждающие напольное покрытие печной зоны. Обычно, во время планирования и расчистки зоны для будущей постройки, насаживаются хвойные и плодовые деревья

После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю

Обычно, во время планирования и расчистки зоны для будущей постройки, насаживаются хвойные и плодовые деревья. После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю.

Проекты кирпичных мангалов: чертежи, фото

Особенности: длина топливника не должна превышать 1 м — этого достаточно для 8-10 шампуров одновременно. Ширина должна быть сообразна длине стандартного шампура — 47-62 см. Высота жарочной площадки в идеале — чуть выше пояса того, кто будет готовить.

Поскольку стационарный мангал зачастую становится центральным декоративным элементом участка, это следует учитывать при проектировании и выборе места. Его обратная сторона выглядит как сплошная кирпичная стенка, поэтому желательно располагать сооружение так, чтобы с обратной стороны оно не просматривалось. Либо предусмотреть ее декорирование с учетом пожарной безопасности.

Создание разборного мангала

Данная конструкция легка, не имеет больших габаритов, компактна. Вы сможете легко переносить ее куда угодно, неоднократно разбирать и собирать.

Перед созданием обязательно сделайте чертеж будущей жаровни. Так вы сможете увидеть, где какая деталь должна находиться. Для работы понадобится стальной лист толщиной два-четыре миллиметра, на котором следует обозначить контуры двух стенок, боковушек и днища. Потребуется также уголок из металла (25 на 25 миллиметров):

Сначала вырежьте все детали из листовой стали.
Соберите короб из вырезанных элементов.
Ставьте стенки в отверстия в основании и зафиксируйте.
На крупных боковушках сделайте резьбу, куда будут ложиться шампуры.
Просверлите несколько отверстий в нижней части больших стенок и дне.
К коротким стенкам приварите ручки для удобства.

Собираться такое изделие будет с помощью болтов и гаек.

Из преимуществ разборной жаровни можно выделить следующее:

Она мало весит;
Компактна;
Удобна в эксплуатации и транспортировке;
Можно изготовить разные модели;
Создание не отнимает много сил и времени, не вызывает затруднений;
Не нужно много тратиться на изготовление.

Из минусов можно выделить только недолгий срок эксплуатации и малую толщину стенок.

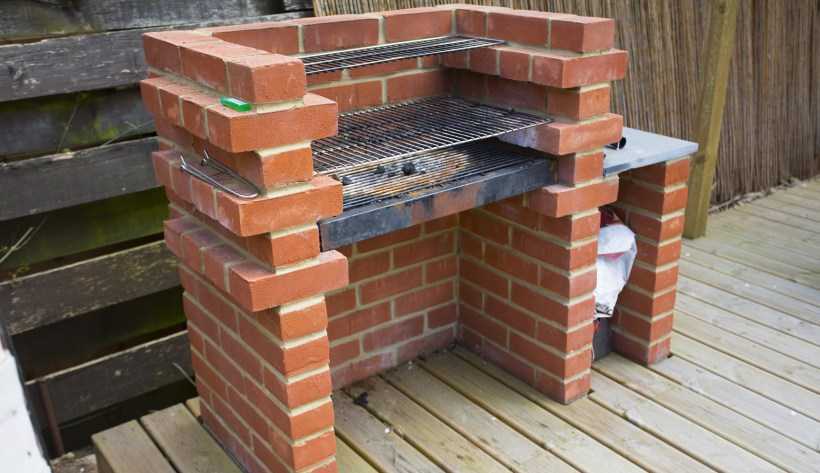

Мангал из кирпича без раствора

При наличии на участке оставшегося от стройки кирпича из него можно соорудить недорогой временный мангал, как только увидели внезапно прибывших гостей. Основными нюансами изготовления являются:

без раствора ножки в полкирпича слишком неустойчивы, поэтому их лучше заменить 4 тумбами (колоннами) 1 х 1 кирпич с перевязкой порядно;
вместо листа железа можно использовать кусок любого листового материала (ОСБ, фанера), но, над ним необходимо уложить 2 сплошных ряда кирпича;
высота коробки мангала составляет 2 – 3 ряда, габариты на усмотрение домашнего мастера.

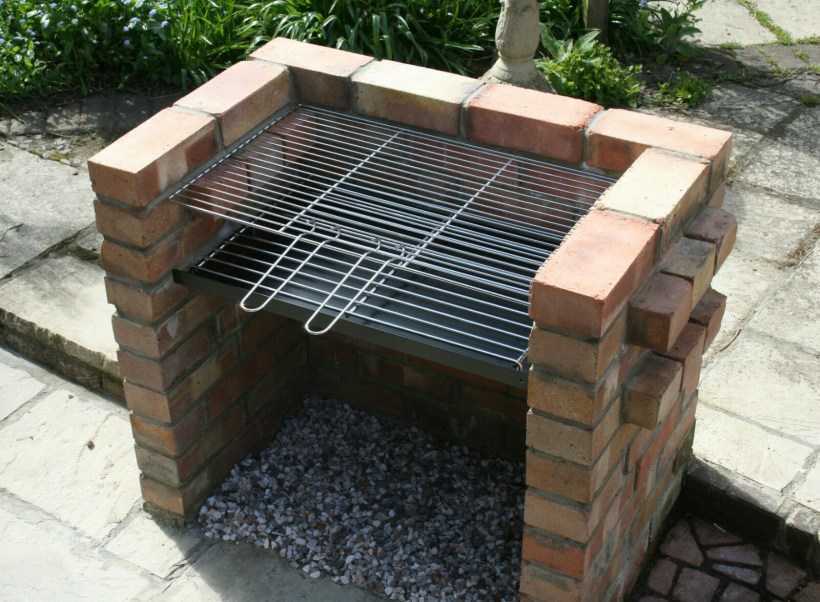

Складываем на скорую руку без раствора

Внимание: Конструкция считается временной « на скорую руку», испачканный углями и золой кирпич сложно отмывается, поэтому лучше применить рядовой, а не облицовочный камень. Подробную инструкцию смотрите на видео:

Подробную инструкцию смотрите на видео:

Достаточно привлекательным мангалом для барбекю оригинальной конструкции является вариант из нескольких рядов кирпича без раствора в форме круглой тумбы.

Барбекю в форме трубы без раствора
Такое можно быстро соорудить просто из того, что есть под руками

Выбор места для мангала из кирпича

Есть несколько очень важных параметров для благоустройства удобной зоны такого отдыха. Как правило, мангал для загородного дома является «сердцем» ландшафтного решения. Итак:

Выбранная площадка должна быть ограждена от ветра и пыли, при приготовлении еды это важно. Также не желательно раздражать дымом соседей, а в некоторых случаях дым может быть еще и горючим.
Поверхность для возведения кирпичного мангала должна быть выровнена
Лучше если расстояние до коммуникаций не велико(вода, электричество)пригодятся Вам при использовании мангала
Для увеличения срока службы, мангал лучше всего располагать под навесом, в беседке

Осадки быстро разрушают материалы, ухудшают внешний вид мангала
Эргономичное расположение предметов мебели, облегчит процесс приготовления пищи и обеспечит радость от совместного времяпрепровождения компании
Важные сердцу растения и грядки лучше расположить подальше. Не всегда температура благоприятна для растений

После того как вы взвесили все плюсы и минусы, оценили и выбрали место для отдыха. Можно посмотреть фото мангалов из кирпича и приступить к выбору проекта.

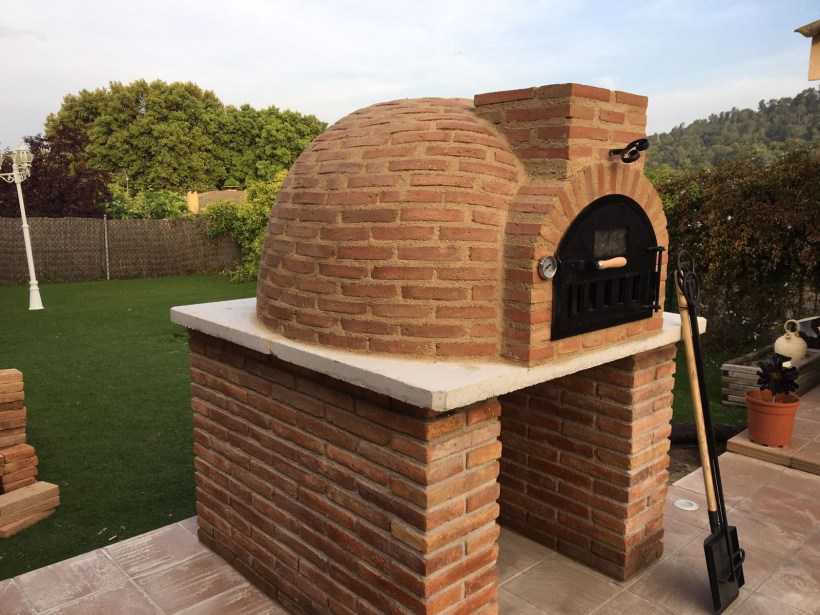

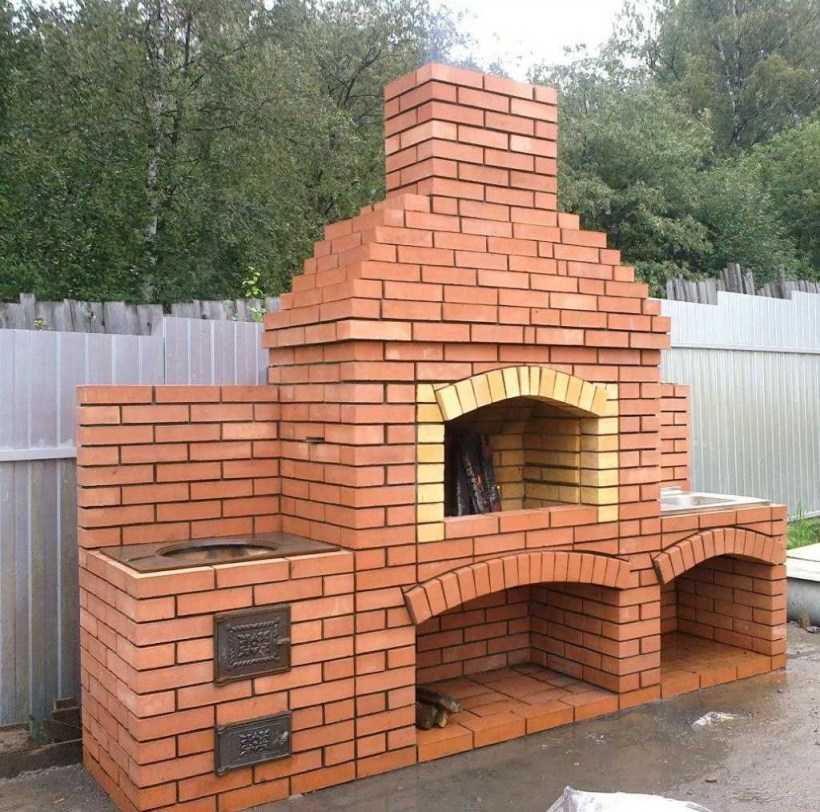

Мангал-печь из кирпича

Оригинальную печь-мангал из кирпича также можно сделать своими руками, используя готовые чертежи и пошаговые инструкции по работе.

При построении конструкции должны быть созданы две секции: одна для жарки шашлыка и вторая для установки казана. Первую секцию строят по предыдущей схеме.

Для изготовления второго отдела используют следующую инструкцию:

Рядом с основным блоком мангала достраивают второй отсек: по форме это квадратный короб с отсеком для топки.
В задней части обязательно необходимо обустроить дымоход. Схему для создания качественной тяги лучше заказать у специалиста, чтобы не допускать в процессе эксплуатации задымления.
В качестве вспомогательного элемента из прочного металлического листа варят заслонку для топки.
На верхней площадке печного отсека устаивают металлическую подставку, которая поможет в дальнейшем лучше прогревать еду.

Перед первым использованием лучше всего провести пробное прогревание печки-мангала, чтобы оценить уровень тяги и проходимость дымохода.

Варианты кирпичных мангалов

Классический мангал для шашлыка

Самым простым и бюджетным вариантом принято считать классический кирпичный мангал, который рассчитан на приготовление шашлыка на шампурах.

По форме он абсолютно непохож на свой металлический аналог, потому что он закрывается со всех сторон, а дым уходит через специальный дымоотвод.
Беда всех этих небольших сооружений в плохой тяге, которую необходимо рассчитывать непосредственно на месте. В открытой беседке это не так критично, но всё равно неприятно. Появляется копоть, которая совсем не прибавляет эстетики.

В то же время вы за небольшие деньги получаете полноценную установку для приготовления пищи в любых условиях, даже самых экстремальных.

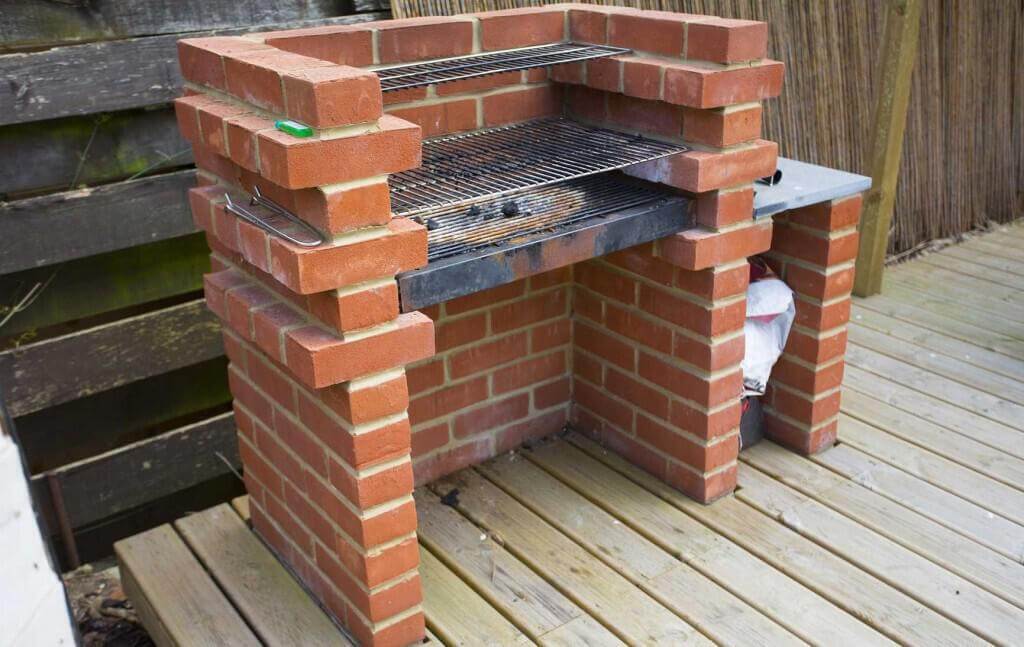

Кирпичное барбекю

Отличие барбекю от обычного мангала заключается в способе приготовления мяса.

В данном случае используется решетка, на которую укладывается мясо и периодически переворачивается на 180 градусов. Для некоторых такой подход считается более комфортным и интересным.

Смысл постройки от этого особо не меняется. Также используется кирпичная кладка, внутри которой топятся дрова и происходит жарка мяса.

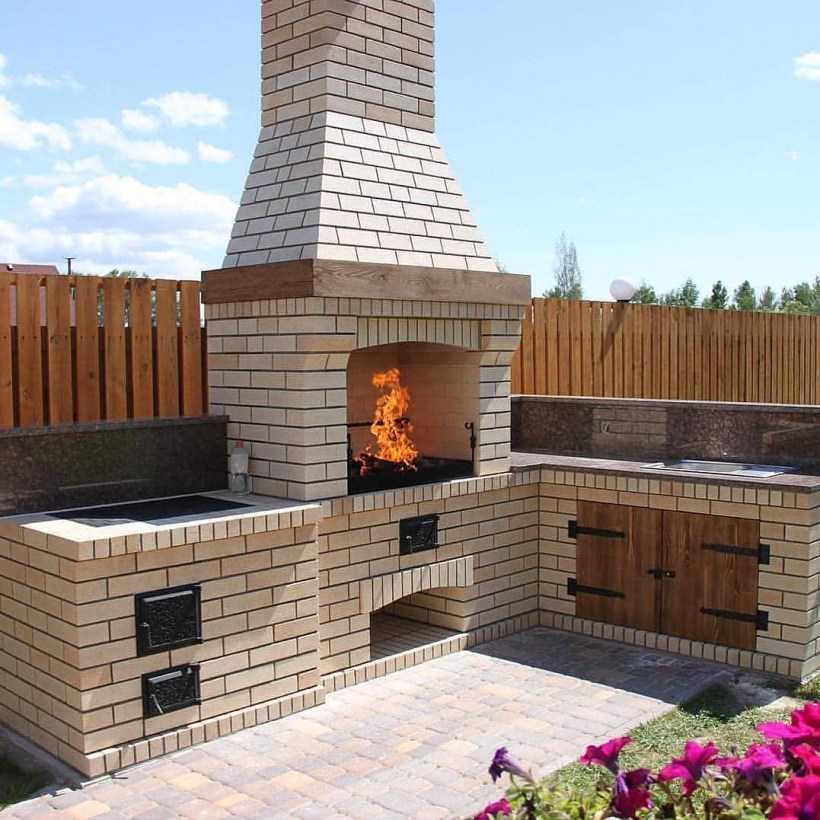

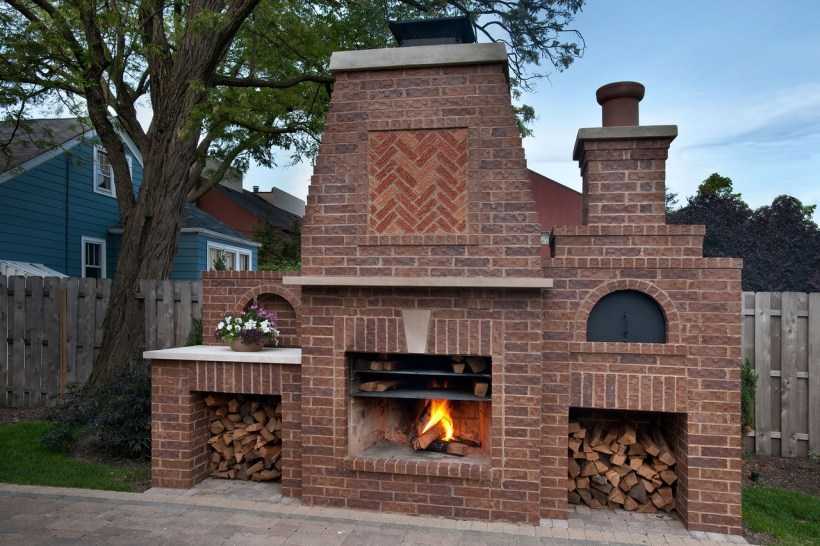

Печной комплекс

Более глобальный подход к приготовлению можно реализовать с помощью печного комплекса. Он может включать в себя мангал, печь, плиту, коптильню и тандыр.

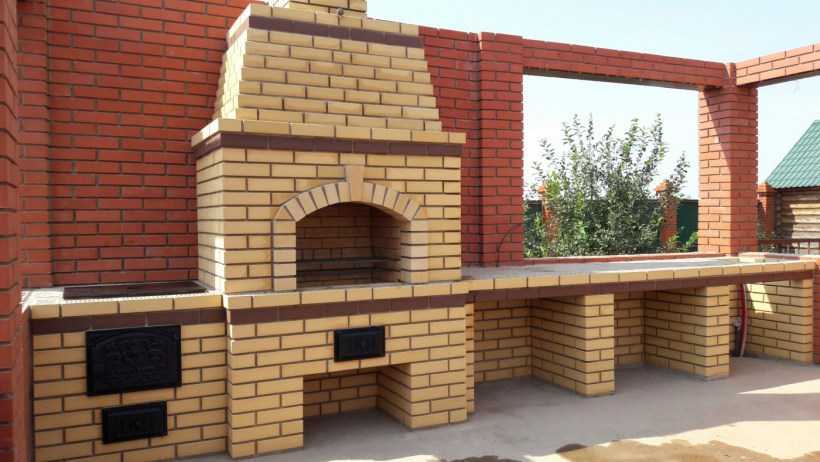

Идея печного комплекса из камня

Такая конструкция может стоить на уровне самой беседке, так как помимо большого количества строительного материала требуются расчеты.

Обидно будет вложить 100 тысяч рублей в такой проект, и получить полное отсутствие тяги или обвалившийся после первой топки кирпич.

Печной комплекс от «Делиса» за 1,5 млн рублей

Поэтому к строительству в данном случае нужно подходить максимально ответственно и с приличной пачкой денег в кармане. Удовольствие стоит денег, в данном случае этого никак не избежать.

Выкладывание кирпичного мангала с фотогалереей и видео

Кирпичные мангалы своими руками строятся двумя способами: сборкой «на сухую» и с использованием цементного раствора.

В первом случае сначала делается опора, поверх которой ложится цементная плита. Далее укладывается бортик. Поскольку между камнями остаются небольшие щели, то они будут играть роль поддувала. Возникает вполне логичный вопрос по обустройству дымохода. Он необходим для того, чтобы избавить повара и гостей от едкого дыма при приготовлении жаркого. Решить эту проблему можно просто — путем изготовления съемного короба. Он делается из жести и прикрепляется заклепками к раме из стального уголка без жесткой фиксации с кирпичом. Однако такая порядовка не отличается надежностью и долговечностью. Целесообразно построить капитальное сооружение, которое прослужит нескольким поколениям владельцев недвижимости.

Возведение постоянных мангалов проводится в такой последовательности:

На фундаменте размещается первый ряд кирпичей. Выложенные камни выравниваются по его площади и подрезаются. Для этого используется молоток или болгарка с алмазным диском.
После подгонки первого ряда начинается возведение опорных стенок. При необходимости между ними делаются простенки и устанавливаются полки из асбоцемента. Раствор для кладки замешивается из цемента и песка в пропорции 1:3.
Стенки перекрываются железобетонной плитой. Ее можно сделать самостоятельно, залив положенную поверх них панель из ГКЛ или ОСП цементным раствором с включением прутов арматуры.
Поверх застывшей плиты из шамотного кирпича выкладывается топка, в которой предусматривается место под ящик для углей и пепла.
Обустраивается дымоход. Делается он из кирпича или нержавеющей стали. К дымоходу крепится вытяжная труба с закрепленным на ней козырьком от дождя.
Вот вам ещё одна порядовка для наглядности
.

Для того чтобы делать красивые и долговечные мангалы из кирпича, видео будет хорошим подспорьем в предстоящей работе, на нём есть пошаговая инструкция и много важных рекомендаций от мастера. Сотрите внимательно, так как очень много нюансов, которые надо учитывать и видеть сразу.

https://youtube.com/watch?v=Uyw3LHjOyGo

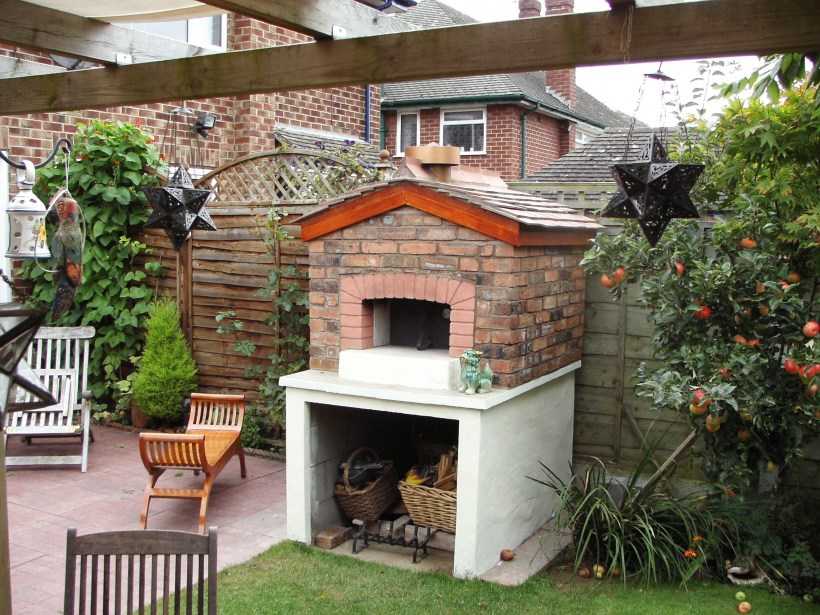

Ну, и фотогалерей с абсолютно разными дизайнами. Каждое фото увеличивается при клике.

Просушенный очаг обкладывают речной галькой или рваным камнем. Крепление облицовки осуществляется на раствор, изготовленный из глины и промытого песка. Пока мангал сохнет (для этого нужно 2-3 недели), вокруг него можно уложить тротуарную плитку. Для защиты повара от дождя и солнечных лучей над очагом целесообразно соорудить небольшой навес из стальных труб и металлопрофиля.

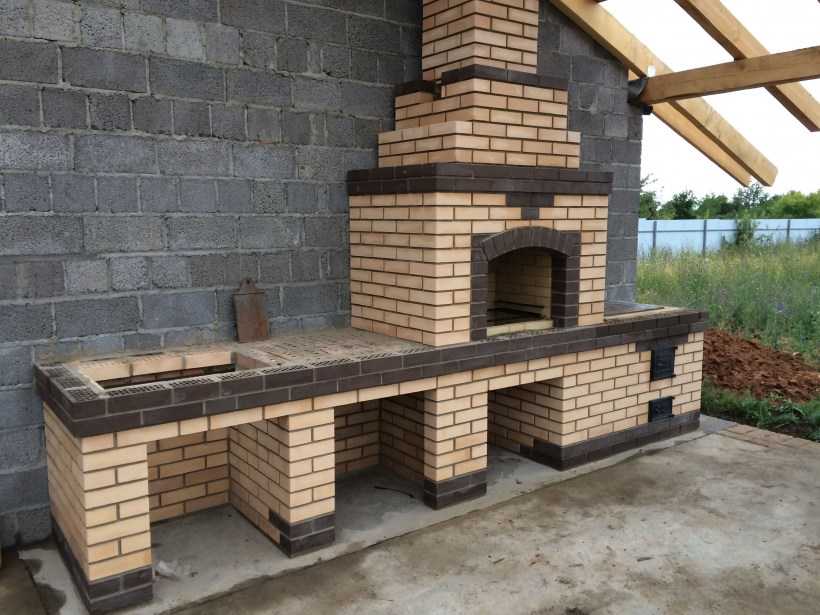

Жаровня с пристроенным разделочным столом

Такая жаровня представляет собой П-образное барбекю своими руками из кирпича, с той разницей, что в данном случае предусмотрена расположенная сбоку столешница. Также мангал можно оборудовать полочками для размещения и хранения сопутствующих предметов и необходимых на время готовки продуктов.

Для такой конструкции критично наличие хорошего, сделанного на совесть фундамента. Оптимально весь мангал делать основательно. Например, рекомендуется делать три решётки.

Стол делается дополнительно: его также выкладывают из кирпича. Но при этом столешница всё равно должна быть из другого материала, да и основу лучше сделать более прочной. Кирпич здесь играет скорее декоративную роль.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

ширина 180 см;
глубина 90 см;
высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Тонкости устройства дымохода

Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
Советуем прикрыть дымоход навесом, для правильного функционирования.
Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
Дымосборник можно сделать металлическим, это облегчит конструкцию.
При сложной конструкции сводов, в сооружении мангала используется кружало.

Фундамент под барбекю из кирпича

Степень солидности фундамента зависит от будущих размеров печи. Чем она больше, чем тяжелее, тем больше стараний надо вложить в устройство основания.

Необходимые материалы и инструменты:

приспособления для разметки – колышки, шнур, угольник, обычная или лазерная рулетка;
шанцевый инструмент – лопата, кирка (для каменистой почвы), грабли для разравнивания засыпки;
трамбовка;
гравий, щебень (можно вторичный, из строительного боя), песок или галька для отсыпки подушки;
при желании устроить бетонное основание – цемент для приготовления раствора и арматура.

Важно: перед тем, как начинать работы, необходимо уточнить глубину промерзания грунтов для данной местности! Пренебрегать общим для любых оснований правилом о закладке фундамента ниже глубины промерзания можно только в двух случаях: для очень легких сооружений (конструкция барбекю №1) или при каменисто-песчаных либо скальных грунтах. На скальном грунте фундамент можно не устраивать, разве что с целью получения ровной горизонтальной площадки для кладки.. Порядок действий:

Порядок действий:

разметка будущего фундамента. Размер зависит от габаритов печи, рассчитывается как прямоугольник (реже как более сложная фигура), длина и ширина которого превышает длину и ширину печи на 10…20%. Размеры можно увеличивать, но не уменьшать! Если планируется рядом с печью поставить разделочный или обеденный стол или вообще устраивается печь в беседке – габариты определяются индивидуально. Разметку выполняют, втыкая колышки в грунт и связывая их шнуром (бечевой). Правильность углов и строгая параллельность сторон здесь не слишком принципиальны, но лучше все-таки выдержать нормальную геометрию участка под фундамент;
удаление грунта из размеченного котлована. Глубина котлована определяется запланированной глубиной заложения фундамента (от 10…15 см для легких печей и песчано-каменистых грунтов до 1,7…2 м для тяжелых конструкций на плывущих грунтах или вечной мерзлоте);
выравнивание стен котлована (при необходимости) и установка опалубки (если планируется заливка бетоном). Подробнее о бетоне для заливки и опалубке здесь;
засыпка песчано-гравийной подушки. Количество слоев и их толщина зависит от выбранной глубины и типа фундамента;
устройство гидроизоляции в два-три слоя рубероида;
установка армирующей сетки. Информация о типах и сортах арматуры здесь;
заливка бетона (марка М200…М300). Раствор для заливки готовится так же, как для фундамента любого сооружения.

Начинать кладку печи можно только после того, как бетон наберет прочность 50% и более.

Важно: если основание под барбекю выполняется без заливки, только на подушке из гравия/щебня/песка, необходима тщательная трамбовка подушки.

Ниже показаны варианты укладки слоев фундамента под печь.

Если планируется большой барбекю комплекс из кирпича с площадкой для отдыха, лучше сразу организовывать трамбованную площадку с отдельным фундаментом под печь, выполняя ограждение площадки бордюрными камнями. Это позволит удержать насыпь расползания. Хорошо также заранее предусмотреть места для установки опор перголы или навеса.

На подготовленном фундамент/площадке можно начинать выкладку барбекю своими руками.

Для чего нужно заливать фундамент?

Если вы хотите, чтобы будущий кирпичный мангал радовал вас не один год, вам просто необходимо позаботиться о его основании. В противном случае, вы зря потеряете время и деньги на использованный материал.
Каков должен быть размер фундамента — это напрямую зависит от задуманных габаритов строения. При необходимости, чтобы легче пошёл процесс возведения мангала из кирпича своими руками, вы можете посмотреть видео и фото инструкции на нашем сайте. Вполне вероятно, что они помогут вам быстро справиться с любой задачей.

Так вот, сначала нужно вырыть котлован. Потом, по краям ямы установить опалубку, залить туда бетон и заармировать плиту. Всю эту конструкцию необходимо оставить в покое недельки на две, пока она полностью не застынет.

Ну а после того, как фундамент абсолютно затвердеет, можно будет начинать строительство мангала из кирпича своими руками.

Преимущества кирпичного мангала

В отличие от других материалов, из которых можно изготовить установку, с кирпичной кладкой легко работать даже начинающим мастерам.

Кроме того, такие конструкции имеют ряд преимуществ:

Стационарная установка очень устойчива.
Кирпичная кладка не подвергается деформации.
Легко спроектировать качественный дымоход, отсек для печки, вспомогательные функциональные отсеки.
Минимальные финансовые затраты при строительстве.

К тому же, используя готовые чертежи и проекты, можно создать оригинальный навес над мангалом, который позволит заниматься готовкой даже в дождливую погоду.

Как сделать кирпичный мангал своими силами?
