СФЕРА ПРИМЕНЕНИЯ ТЕХНОЛОГИИ АЛМАЗНОГО БУРЕНИЯ
Наиболее уместно использовать оборудование для алмазного бурения бетона на стадии капитального строительства или ремонта. С его помощью можно максимально быстро и эффективно просверлить отверстия для прокладки следующих коммуникаций:
водопровода и отопительных систем;
телевизионных и интернет-кабелей;
электропроводки (так как установки способны сверлить в любом направлении и под любыми углами, провода можно проложить максимально удобным и безопасным способом);
вентиляционных систем (коронки максимального размера отлично подходят для изготовления продухов и вентиляционных каналов).
Особенности применения коронок по бетону
Перед началом работы нужно убедиться, что в месте сверления отсутствует арматура, которая может повредить коронку. При наличии центрирующего сверла, приставляем его в точку, соответствующую центру будущего отверстия и начинаем сверлить. Если коронка без центрирующего сверла, то нужно приложить её режущую кромку к поверхности стены всеми зубьями одновременно.
До тех пор, пока чашка коронки не углубится в стену настолько, чтобы стабилизировалось необходимое направление, не следует оказывать на инструмент чрезмерное давление. Для эффективного отвода пыли целесообразно использовать строительный пылесос со специальной насадкой на шланг. Особенностью сверления отверстий с коронкой является то, что её не нужно периодически вынимать из отверстия для охлаждения или проверки, а следует сверлить до нужной глубины непрерывно.
Если отверстие должно быть сквозное, то высверленный бетон останется внутри чашки и удалится вместе с коронкой. Когда отверстие делается не сквозное, то бетон, оставшийся в центре высверленной окружности, нужно удалить, скалывая зубилом или долотом. Для ускорения работы можно после углубления коронки на небольшую глубину, вынуть её и сделать по контуру окружности несколько отверстий нужной глубины победитовым сверлом, диаметр которого равен ширине зубьев коронки. Далее продолжить сверление коронкой.
Применяемые методы бурения
Существуют 2 способа бурения бетона при помощи алмазного бура – мокрый и сухой. Чаще всего применяют первый метод, поскольку он эффективнее и меньше портит инструмент.
Мокрый рез
Во время работы на рабочую поверхность прибора непрерывно подается вода. Она охлаждает резак, вымывает пыль и снижает уровень шума, также снижается уровень трения. Это позволяет больше работать без перерыва и увеличивает эффективность, насадка меньше стирается.
Сухой рез
Применяется в случаях, когда невозможно обеспечить постоянный поток воды или наличие влаги может быть опасно, например, если работа производится возле электрических сетей. Применяется редко и создает много шума и пыли, что небезопасно для рабочего и находящихся рядом людей. Инструмент быстро перегревается, поэтому необходимо часто делать перерывы и ждать охлаждения. Пыль и мусор после окончания сверления нужно удалить строительным пылесосом.
Коронки для подрозетников по бетону: обзор производителей
На рынке представлен довольно большой выбор коронок. Среди подтвердивших высокое качество и хорошие эксплуатационные характеристики – Super Hard. Это американская компания, имеющая представительство в различных регионах. Насадки диаметром до 80 мм обеспечивают бурение по материалам различного качества, в том числе и по железобетону.
Пользуются спросом и коронки для перфораторов отечественного производителя «Диам Алмаз». Компания изготавливает насадки трех типов:
- серии G. Высокая скорость и хорошая производительность по бетону марок М100-М300;
- серии S. Рекомендована для бетона М400-М600;
- серии ТОР. Используется при работе с тяжелым материалом.
Коронки DeWalt представлены моделями всех существующих стандартных размеров
Популярность и доверие у потребителей снискали коронки, производимые компанией Bosh. Они подтверждают отличное немецкое качество. Особенно востребованы насадки диаметром 68 мм.
Линейка коронок DeWalt (американский производитель) представлена моделями всех существующих стандартных размеров. Они могут выполнять бурение на глубину до 80 мм. Цены коронок по бетону DeWalt можно отнести к среднему сегменту. Например, износостойкий популярный вариант насадки 68 мм с алмазным напылением обойдется в среднем 7000 рублей.
Довольно конкурентоспособными являются фрезы отечественного производства «Энкор». Особо стоит выделить модель 48280. Это алмазная коронка, которой можно пользоваться при работе с бетоном всех видов, в том числе и армированным, а также сверлить камень и керамику. Работать с ней рекомендуется в безударном режиме. Цилиндр имеет отверстия для охлаждения.
Баланс цены и качества: коронки по бетону «Дистар»
Практически каждый покупатель желает приобрести качественный товар за максимально умеренную цену. Данным требованиям соответствуют изделия с алмазным напылением торговой марки Distar. Компания вот уже 25 лет поставляет на рынок инструменты, которые успешно применяются как в быту, так и в производственных целях.
Использовать коронки «Дистар» можно в качестве насадок для разных видов электроинструментов
Алмазные коронки по бетону 68, 72, 82 мм – наиболее востребованные модели. Они отличаются значительным ресурсом и хорошей скоростью сверления. Среди данного вида насадок большая часть имеет отверстия для охлаждения, так что необходимости в подключении воды не существует. Сегменты с алмазным напылением имеют специфическую форму, позволяющую отводить шлам, тем самым очищая сверло от отходов бурения, снижающих эффективность работы.
Коронки «Дистар», в зависимости от особенностей подлежащего сверлению материала, делят на три категории:
- для керамики и металлокерамики;
- для мрамора и гранита;
- для бетона и железобетона.
Использовать коронки можно в качестве насадок для разных видов электроинструментов с крутящим моментом: ручных дрелей, перфораторов, а также стационарных сверлильных установок.
Продукция «Дистар» имеет универсальный адаптер, обеспечивающий быструю замену и совместимость с другим оборудованием
Всегда можно подобрать вариант изделия данного производителя с необходимым хвостовиком, сопоставимым с конструктивными особенностями используемого электрооборудования. Для крепежного элемента коронок по бетону SDS Max, SDS Plus производства Distar можно добиться соответствия дрели или перфоратору, применяя переходник 1 ¼ UNC и другие виды адаптеров.
Как правильно сверлить алмазными коронками
Расскажем, как правильно сверлить алмазными коронками сегментного и матричного типов отверстия в различных материалах. Перед этим приведем четыре основные особенности, касающиеся обработки любых конструкций и изделий.
Алмазные коронки не имеют центрирующих элементов. Поэтому сверление отверстий чаще всего требует использования шаблонов. Для их изготовления обычно берут толстую фанеру как самый доступный материал. Перед сверлением шаблоны прикладывают к обрабатываемым конструкциям и надежно фиксируют. Это нужно для предупреждения перемещений и соскальзываний.
Обрабатываемые конструкции и изделия также необходимо надежно зафиксировать. Смещения и трение коронки о края отверстий приводят к преждевременному износу режущих инструментов и перегреву оборудования. Кроме этого ухудшается качество сверления.
Матрицы и сегменты на основе олова или бронзы переносят перегрев гораздо хуже твердых аналогов. При сверлении мягкими коронками используйте низкооборотные режимы.
Желательно зафиксировать инструмент. Для этого есть специальные приспособления.

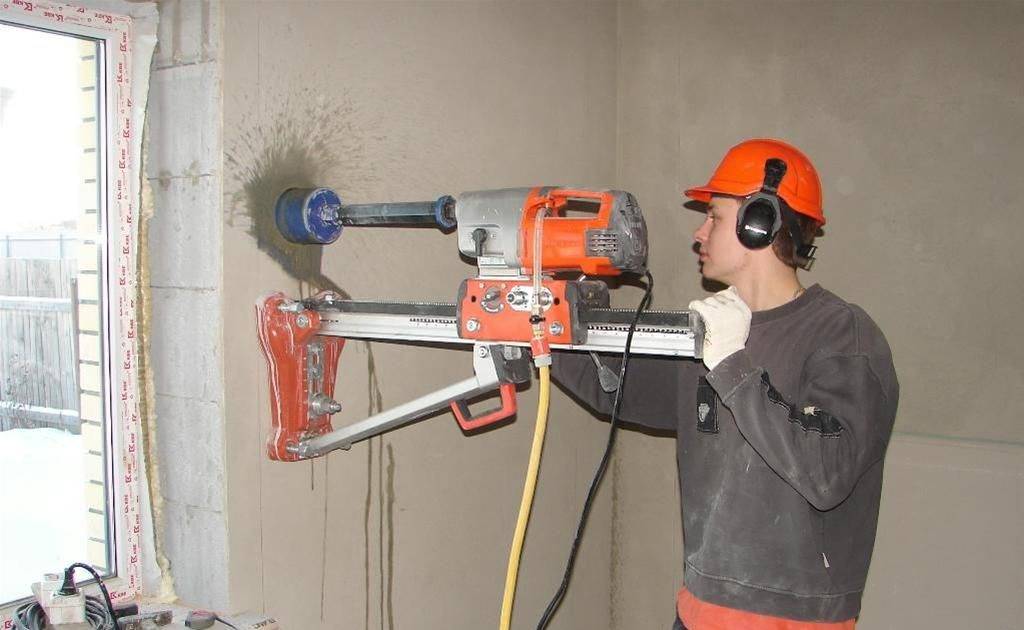

Фотография №5: сверление стены алмазной коронкой с фиксацией бура в горизонтальном положении
Сверление отверстий в бетоне алмазной коронкой
При сверлении отверстий в бетоне алмазной коронкой соблюдайте следующие правила.
Перед сверлением обязательно удостоверьтесь в надежности фиксации инструмента, конструкции и шаблона.
При начале бурения железобетона алмазной коронкой наращивайте обороты плавно.
При сверлении не надавливайте на конструкцию слишком сильно. Это приводит не только к ускорению износа, но и к перегреву коронки. Результат — поломка режущего инструмента.
-
Для бурения бетонных стен алмазными коронками лучше всего подходит технология мокрого сверления.
Фотография №6: сверление бетона алмазной коронкой в домашних условиях
Сверление отверстий алмазной коронкой в кафельной плитке
При бурении отверстий алмазной коронкой в кафеле учитывайте следующие правила, особенности и рекомендации.
Не допускайте перегрева плитки. Для предупреждения появления трещин поливайте обрабатываемую поверхность водой.
Слишком сильное надавливание приведет к поломке плитки.
Желательно располагать отверстия в центрах изделий. Сверление возле краев приводит к откалыванию кусков кафеля.
Не используйте режим реверса.
Для фиксации плиток подойдут струбцины. Если нужно пробурить алмазной коронкой отверстие в отделанной кафелем стене, используйте шаблон.

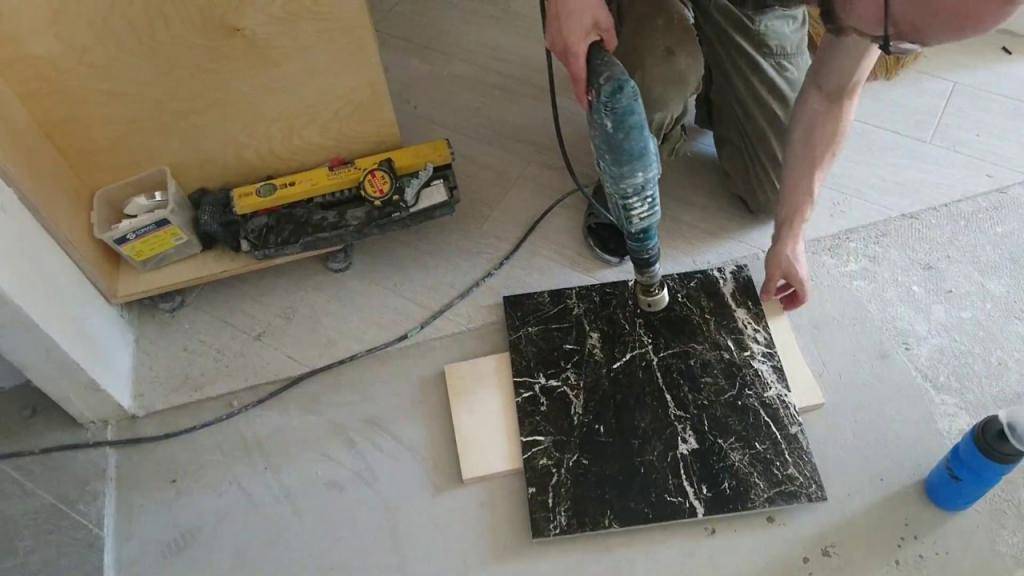

Фотография №7: сверление кафеля алмазной коронкой
Особенности сверления отверстий алмазной коронкой в керамограните
Сверление керамогранита в обязательном порядке требует подачи охлаждающей жидкости.
Инструмент должен располагаться строго перпендикулярно или горизонтально к обрабатываемой поверхности.
Керамогранит необходимо сверлить в безударном режиме на низких оборотах. Отверстия с диаметрами до 30 см сверлятся на 600–800 оборотах; больше — 300–400.
Также соблюдайте все правила, касающиеся работы с кафелем.
Фотография №8: сверление керамогранита алмазной коронкой
Сверление отверстий в металле алмазной коронкой. Стоит ли?
Чисто технически сверление отверстий в металле алмазной коронкой возможно, но специалисты категорически не рекомендуют этого делать. Дорогостоящий инструмент практически моментально выйдет из строя. Алмазные коронки и круги не предназначены для обработки металлоконструкций.
Способы бурения
В зависимости от характеристик стены или перекрытия используют сухое или мокрое разрезание материала, из которого выполнена перегородка. Есть правила и рекомендации, дающие возможность получить от используемого инструмента долгий по времени (и суммарной погонной глубине просверливаемых отверстий) ресурс работы.
Сухое
Сверление (пробивка) «на сухую» применяется в местах, где невозможно организовать временный канал подачи воды. Коронка должна располагаться очень точно в месте сверления: малейшее смещение во время её работы приведёт инструмент в негодность. Хвостовик и зажимной патрон должны быть смазаны. Смазка исключит излишнее ударное трение, приводящее к износу хвостовика.
Сухое бурение применяется на объектах, в помещениях, где оборудование крайне чувствительно к влаге, а отключить и переместить его нельзя, так как прервётся производственный процесс.
Мокрое
Суть этого метода в следующем: в рабочую зону подаётся постоянный поток воды для охлаждения нагревающегося от трения корончатого сверла. Вода закачивается под давлением в одну и более земных атмосферы – но так, чтобы брызги от излишне завышенного давления не мешали работе мастера, не попадали на перфоратор, из-за чего рабочий получил бы удар током. Остановка подачи воды приведёт к быстрому испарению, выкипанию имеющейся в рабочей зоне жидкости – коронка перегреется и выйдет из строя.
Особенности работы с бетонным покрытием
В первую очередь важно правильно подобрать сверло. Для работы с бетоном подойдет победитовая насадка
Однако, для сверления других поверхностей она не подходит, так, например, дерево она рвет, в результате чего отверстия получаются неаккуратными.
При сверлении образуется много пыли, поэтому следует приготовить пылесос для сбора мелких частиц. Разумеется, такая техника не обеспечит идеальную чистоту после проведения ремонтных работ, однако, она позволяет снизить количество пыли.
После проведения подготовительных мероприятий, можно приступать к работе. Итак, как просверлить отверстие в бетоне дрелью правильно? Для начала следует определить место, где будет будущее углубление. Метка выполняется карандашом.
Начинать использование прибора нужно на маленькой скорости, постепенно ее увеличивая. Такое правило позволит повысить точность процедуры. Чтобы дырка получилась нужного размера, сверло должно входить в бетонную стену под одним углом, не виляя.
Преимущества корончатого устройства
Насадки любого диаметра, длины и конфигурации используются на объектах в разных целях благодаря множеству положительных качеств:
высокая точность, что обусловлено отсутствием необходимости дробления, при таком способе монтажа невозможно выполнить работу аккуратно: появляются сколы, трещины, а дрель, перфоратор (М16 и другие типоразмеры посадочного места насадки) обеспечивает отверстие с гладкими стенками, ровными краями;
с помощью алмазной режущей кромки появляется возможность прохождения стены любой толщины, при этом важно лишь правильно определить необходимый размер инструмента (по длине насадки);
скорость работы с дрелью/перфоратором возрастает, вручную производить дробление бетона дольше и сложнее;
универсальность: режущая кромка с алмазным напылением может применяться для выполнения отверстий в конструкциях из материалов различных видов;
отсутствие вибрации;
в процессе выполнения работы образуется минимальное количество сора, пыли, особенно если используется мокрый метод резки бетона;
продолжительная эксплуатация насадки: при частом бурении высокопрочных конструкций инструмент сохраняет функциональность на протяжении длительного периода;
большой выбор вариантов режущей кромки, что позволяет подобрать наиболее подходящий вид.
Разновидность насадок для использования в разных строительных работах.
Особенности выбора алмазных цилиндров по бетону
Современные производители предлагают алмазные коронки в большом разнообразии. По принципу действия и конструкции все они примерно одинаковы – небольшой цилиндр в виде трубы, на одном конце которого находится режущий элемент, на другой – крепление к инструменту, который работает в качестве привода.
Обычно выбор коронки заключается в определении типа хвостовика и вида инструмента. Так, алмазные коронки для перфоратора производители оснащают цилиндрическим хвостовиком SDS. Но стоит учитывать, что для дрели устройство выполнено с цилиндрическим либо многогранным хвостовиком. Цилиндр для выемок под розетки может быть оснащен и тем, и тем видом хвостовика.
Есть коронки с универсальными хвостовиками, которые могут использоваться в самом разном инструменте. Но производители электрооборудования и инструмента, используемого при проведении ремонтно-строительных работ, советуют выбирать коронки тех же фирм, что и сам инструмент. По логике, они должны точно соответствовать друг другу и обеспечивать наивысшее качество работы.
Критерии выбора алмазной коронки:
- Твердость бетона, наличие арматуры.
- Мокрое или сухое бурение.
- Диаметр отверстий (зависит от поставленной задачи – толщина прокладываемого кабеля, подрозетника, сечение труб и т.д.). Так, для сверления под розетку лучше выбирать коронку больше на 2-3 миллиметра, чтобы изделие крепилось плотно на гипсовом растворе. До покупки коронки нужно точно узнать диаметр элемента, под который делается отверстие.
- Тип инструмента, совместимость с тем или иным расходником, мощность перфоратора – так, если в работе используется инструмент мощностью 1 кВт, бурить отверстие больше 25 сантиметров не рекомендуют. Для более мощных перфораторов подойдут насадки любого диаметра.
- Фиксация зубьев коронок на валу – чем более глубоко сидят режущие зубцы в трубке, тем большим будет срок эксплуатации коронки.
- Конструкция хвостовика насадки – может быть сплошной, с разным числом открытых/закрытых пазов (разные модификации системы крепления SDS, которые маркируются как top, plus, quick, max), для крепления в патроне дрели кулачкового типа.
Как работать с алмазной коронкой под розетку по бетону?
Вам еще понадобится дрель или перфоратор, который, желательно, переключается на ударную функцию. Без нее просто сверлить отверстие можно полдня.
Советы при работе с алмазной коронкой:
- Сделайте разметку и укажите центр будущей розетки или выключателя. Эта точка и будет меткой для центрующего сверла.
- Перед началом работы наденьте перчатки и по возможности респиратор. Забота о своем здоровье никогда лишней не бывает. Во время рабочего процесса будет довольно много пыли и осколков, поэтому нужно обезопасить глаза и дыхательную систему.
- Делайте перерывы и не допускайте, чтобы инструмент перегревался. После того как вы просверлили и вырезали на необходимую глубину, аккуратно при помощи молотка и зубила или же отбойного молотка сбейте то, что внутри вырезанного отверстия.
Критерии выбора коронки по бетону
Если вы покупаете коронку для сверления отверстий в стене под электрические розетки и выключатели, то перед покупкой уточните диаметр пластиковых или металлических коробок-подрозетников, которые собираетесь монтировать. Для стандартных розеток диаметр монтажных коробок равен 68мм.
При покупке насадки также следует уточнить, что она предназначена именно для сверления бетона, так как существуют аналогичные коронки, используемые мебельщиками для сверления ДСП и дерева, которые не справятся с твёрдыми материалами.
При выборе зубчатых насадок нужно внимательно осмотреть крепление зубьев. Чем глубже их посадка в трубке, тем дольше прослужит коронка.
Выбор насадки по рабочему диаметру производится, исходя из того, каких размеров должны быть отверстия в бетоне, а также соответствия мощности перфоратора. На инструменты мощностью в 1кВт можно устанавливать насадки диаметром до 25см. Применение коронок с большим диаметром может привести к выходу из строя маломощного двигателя перфоратора из-за чрезмерной нагрузки
Эту возможность следует учитывать при использовании имеющихся в продаже переходников для установки больших насадок на малые патроны.
Перед покупкой нужно обращать внимание на хвостовик насадки, который может быть сплошным для установки в кулачковые патроны дрелей или с разным количеством закрытых и открытых пазов, соответствующих различным модификациям системы крепления SDS (с приставками plus, top, max, quick).
Как коронка устроена
В бытовых условиях коронки устанавливают на перфоратор или мощную (более 800 Вт) дрель. В производственных целях используют бурильные установки. Инструмент используют электрический или пневматический.
Конструкция её состоит из трех элементов:
- Хвостовик. С одного конца у него резьба для накручивания насадки и отверстие для установки центрирующего сверла. Другим концом крепится в дрели или перфораторе. Продают удлинители хвостовиков под перфораторы с различными типами патронов (SDS Plus, SDS Max).
- Центрирующее сверло цилиндрической или конической формы. Оно надежно фиксирует насадку при бурении. Сверло часто тупится, его периодически меняют. Коническая форма сверла применяется с удлиненными хвостовиками.
- Коронка представляет собой отрезок трубы, с одной стороны которого режущая кромка, а с другой фланец или хвостовик для крепления в патроне, перфораторе или дрели. В боковых стенках коронки под розетку сделаны отверстия для удаления мусора при сверлении по бетону. На ней от 6 до 16 шт. режущих напаек, обеспечивающих быстрое бурение при больших оборотах. Режущие фрагменты изготовлены из твердых материалов, легко режущих камень, бетон, кирпич, кафель или керамогранит.
Продаются также насадки цельной конструкции, предназначенные для длительной работы.
Какие материалы можно бурить алмазными коронками
Рассматривая разные виды оснастки, нужно убедиться, что инструмент подойдет для конкретного материала, который нужно бурить. Производится оснастка, предназначенная для работы с керамическими, деревянными, бетонными, железобетонными, каменными и другими поверхностями. Насадка по дереву или строительным блоками, не сможет разрезать железобетон или натуральный камень.
Алмазные коронки применяются в работах по созданию коммуникаций, а также для сверления технических отверстий. В ряде случаев, они применяются для работы с материалами, для которых не желательно ударно-вибрационное воздействия. Чаще всего отверстия такого типа нужны в частном строительстве. В промышленности они применяются гораздо реже.
Инструмент может применяться для бурения:
- Бетона.
- Железобетона.
- Строительных панелей.
- Натурального и искусственного камня.
- Керамики.
- Керамогранита.
- Гранита.
- Газобетона, пенобетона.
Способы бурения бетона
Выбор способа получения отверстий в бетоне зависит от поставленных задач:
- Если необходимо получить отверстие небольшого диаметра, к примеру, для установки дюбеля в бетон, то используют перфоратор со специальным буром, обладающим твердосплавным наконечником.
- Если необходимо получить большой диаметр, к примеру, для проведения труб, установки розеток и т.д., используют алмазное бурение отверстий в бетоне при помощи специальных коронок.
Теперь подробней рассмотрим обе технологии.
Бур с твердосплавным наконечником
Получение отверстий бурами
Буры или как их еще называют, сверла по бетону имеют шнековую форму стержня и, как уже было сказано выше, твердосплавный наконечник. Хвостовик может быть гладким и цилиндрическим, предназначенным для ударных дрелей, либо выполненный по стандарту SDS,для перфораторов.
С их помощью можно выполнить отверстия небольшого и среднего диаметра.
Инструкция по выполнению этой процедуры выглядит следующим образом:
- Прежде чем пробить отверстие в бетоне, надо наметить место, которое необходимо пробурить.
- Затем наконечник вставляется в патрон перфоратора или дрели. При этом устанавливается ограничитель глубины в нужное положение.
На фото — бурение перфоратором
- Далее бур следует упереть в намеченную точку и включить инструмент. При этом нужно выполнить определенный упор на насадку. Периодически сверло необходимо изымать из отверстия и смачивать водой, не допуская его перегревания.
- После того, как будет достигнута необходимая глубина, работу прекращают.
Надо сказать, что выполнить отверстие можно и обычной дрелью без удара. Однако, для этого понадобится пробойник с молотком. В такой ситуации сверло необходимо периодически изымать из отверстия и разбивать бетон пробойником.
Алмазная коронка
Бурение алмазными коронками
Зачастую возникает необходимость выполнить в бетоне отверстие крупного диаметра, к примеру, чтобы завести канализационную или водопроводную трубу. На сегодняшний день существует множество фирм, которые предоставляют подобные услуги. Однако, прежде чем пригласить специалистов, следует узнать стоимость пробивки отверстий в бетоне.
Вполне возможно, что вы решите выполнить данную операцию своими руками. Для этого понадобится тот же перфоратор. Единственное,придется приобрести алмазную насадку-коронку.
При помощи такого инструмента можно выполнить отверстия диаметром 100 мм и даже больше. Причем, правильно подобранная коронка позволит с успехом бурить даже железобетонные конструкции и бетон любой твердости, с любым наполнителем.
Благодаря этому можно получить отверстие в любой бетонной конструкции. К примеру, при обустройстве различных колодцев, зачастую людей интересует – как пробить отверстие в бетонном кольце?С этой задачей алмазный инструмент также может легко справиться.
Бурение при помощи алмазной коронки
Кроме того, имеются и некоторые другие достоинства данного метода:
- Возможность получить отверстие необходимого размера абсолютно круглой формы.
- Отсутствуют ударные воздействия и сильные вибрации, благодаря чему можно применять данную технологию в домах, которые находятся в стадии ремонта или реконструкции.
- Отсутствует сильный шум.
- Возможность использовать при монтаже систем кондиционирования, где иногда требуется ювелирная точность.
- Возможность выполнять бурение под углом, вплотную к стенам, полу или потолку.
Принцип бурения такой же, как и при сверлении шнековыми бурами. В том числе, необходимо периодически смачивать коронку водой.
Бурение профессиональным инструментом
Если необходимо получить отверстие диаметром, к примеру, 20-50 см или даже больше, то перфоратор, конечно, для этих целей не годится. В таком случае пробурить отверстие в бетоне можно при помощи профессионального инструмента.
Мощное оборудование не держат в руках как перфоратор. Обычно оно закрепляется на стене при помощи анкеров.Иногда фиксация происходит распорным методом при помощи штанги, т.е. нижняя часть упирается в пол, а верхняя – в потолок.
Профессиональное оборудование обычно снабжено дополнительными функциями, такими как подача воды в рабочую зону, пылесборник, который позволяет выполнять процедуру без запыления окружающей среды и пр.
Конечно, стоит такое оборудование очень дорого, соответственно, приобретать его в бытовых целях не имеет никакого смысла. Поэтому для выполнения подобной операции целесообразней обратиться за помощью к специалистам.
