Чем проштробить стену под проводку без специального штробореза

Порядок проведения работ

Подготовительные работы:

Подберите трубу ПВХ (для проводки) или гофротрубу необходимого диаметра. Для этого поместите в отрезок трубы необходимое количество кабеля. Провода должны входить свободно, т.к. всовывать вы их будете уже в смонтированную конструкцию.
Измерьте наружный Ø креплений для выбранной трубы.

Сделайте разметку в необходимом месте на стене. Это лучше делать маркером, т.к. карандаш может сдуваться от работы штробореза или перфоратора

Для перфоратора необходимо чертить две линии, обозначая ширину штробы.
Важно знать. Снимать обои перед штроблением стены нет необходимости, напротив бумага будет препятствовать появлению пыли.

При работе с перфоратором:

1. Вдоль всей отмеченной линии высверливаются отверстия буром Ø 8мм на глубину штробы.
2. Зубилом и канальным зубилом вырубываете канал необходимой формы и глубины.

При работе со штроборезом

Выставляете на штроборезе необходимую ширину и глубину канала.
Прорезаете вдоль очерченной линии штробу.
С помощью зубила перфоратора или обычного зубила вырубываете канал необходимой формы.
Важно знать. Разбивайте широкие каналы на несколько линий, чтобы легче было вынимать лишнюю штукатурку, а сам канал получился аккуратнее.. На дно полученного канала креплениями фиксируются трубы, в которые впоследствии втягиваются провода

На дно полученного канала креплениями фиксируются трубы, в которые впоследствии втягиваются провода.

Важно знать. Для фиксации труб на дне штробы лучше использовать специальную хомут скобу с «гребенкой» – она не добавляет ширины и глубины всей конструкции

Экономия дисков

В процессе работы диски штробореза (используются только металлические диски) быстро нагреваются. Интенсивность нагрева зависит от качества самих дисков и от материала изготовления стены. При штроблении стен следует учитывать этот фактор, т.к. чрезмерный нагрев дисков приводит к излишнему расходу.

Сделайте метки с шагом по 15-20 см по всей длине будущего канала, чтобы дойдя до них давать дискам штробореза остыть. В итоге работа будет выполнена быстрее, а расходники прослужат дольше.

Порядок работ и правила расположения штроб

Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:

1. Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
2. Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
3. Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
4. В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.

1. Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
2. Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
3. Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.

Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.

Правила прокладки штроб своими руками

Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.

Планируя расположение штроб под кабель, соблюдайте простые правила:

1. Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
2. Размещайте штробы без пересечения друг с другом.
3. Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
4. Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
5. Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.

Особенности железобетонных стен

Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.

Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).

Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.

Как сделать штроборез своими руками

Если вы не желаете тратиться на специализированное оборудование, или оказались в ситуации, когда под рукой нет нужного инструмента, но есть все необходимое для изготовления аналога штробореза и острая необходимость выполнить работы, можно рискнуть собрать инструмент своими руками.

Для изготовления ручного штробореза вам потребуется:

1. Четыре куска трубы диаметром 20 мм и длиной по 30, 2*10 и15 см;
2. Вырезанный кусок из стальной пластины толщиной 1,5-2 мм, размером 20-60 мм;
3. Сварочный аппарат, тиски и хороший тяжелый молоток.

Порядок сборки следующий:

• Длинный кусок трубы необходимо согнуть примерно под углом 20-25 градусов, используя трубогиб или тиски с молотком. Место сгиба – 7-10 см от конца трубы.
• Далее пластина зажимается в тисках, к ней прикладывается труба и вокруг неё, образуя петлю, молотком загибается заготовка.
• Петля приваривается к короткой части длинной трубы, на самый конец – это будет режущая часть.
• Два отрезка трубы привариваются к длинной части основания с обратной стороны от петли – одна возле места сгиба, а вторая – у противоположного конца. Это будут ручки.
• К ручке, что находится у места сгиба, приваривается сверху 15-сантиметровый отрезок трубы — так, чтобы получилась буква «Т».
• Все места сварных соединений необходимо очистить от шлака и качественно зашлифовать, чтобы поверхность получилась гладкой, безопасной.
• При желании инструмент можно покрасить акриловым грунтом. Это убережет металл от преждевременной коррозии, к нему будет приятнее прикасаться голыми руками.

О том, как сделать штроборез из электрической болгарки, мы уже упоминали ранее. Достаточно через прокладку на вал установить дополнительный диск. Основная особенность такого штробореза будет в том, что фактически он прорезает штробу шириной в 1 см без внутренней остающейся части блока. Из-за небольшой ширины, она сама будет отламываться и падать вниз.

Инструменты для штробления

• обыкновенная болгарка с алмазными дисками по бетону
• болгарка со специально предназначенной насадкой для штробления стен
• штроборез
• перфоратор и зубило — для грубого штробления в кирпиче
• зубило и молоток – только для неглубокого штробления в штукатурке

Если вы ремонтируете только одну из комнат, а в других по прежнему проживаете, то используйте перфоратор и зубило. От штробореза образуется дисперсная пыль, которая проникнет повсюду и может испортить вещи.

Для штробления перфоратором вначале насверлите по размеченной трассе отверстия d-8мм. Расстояния между отверстиями 1см. Затем оденьте на перфоратор насадку для штробления и перейдя в режим удара разбейте между отверстиями штробу.Безусловно, приобретать штроборез может быть экономически не целесообразно. Однако штробление стен простой болгаркой, довольно опасная работа. Советую даже для работ в одной квартире все же приобрести самый недорогой штроборез

Очень важно, чтобы и для болгарок и для штроборезов использовались качественные диски. В этом случае и на работу уйдет гораздо меньше времени, да и сам процесс работы будет безопаснее

Покупку промышленных пылесосов могут позволить себе только люди, постоянно занимающиеся ремонтом.

Для всех остальных можно посоветовать приобрести мешки для пылесосов и накручивать их на патрубок штробореза. Количество пыли образуемой при штроблении будет резко уменьшено.

Если же приобретение комплекта штроборез+пылесос обходится в неподъемную цену, попробуйте взять эти инструменты у профессиональных строителей напрокат. Некоторые умельцы приспосабливают самодельную подачу воды на диски для уменьшения пылеобразования:

Выбор инструмента

Следует очень серьёзно отнестись к подбору инструмента, которым будут выполняться работы, ведь именно от него зависит качество получаемых борозд и степень усилий, прилагаемых для их создания. На данный момент штробление выполняется такими инструментами:

• Болгарка.
• Перфоратор.
• Штроборез.
• Ударная дрель.
• Ручной способ с помощью молотка и стамески.

Перфоратор или дрель

Применение перфоратора или ударной дрели является одним из наиболее распространённых вариантов создания борозд под кабели, но включает в себя несколько недостатков. Наиболее серьёзными из них являются долгий и трудоёмкий процесс создания канавки, большой уровень шума и пыли, производимой во время работ. Проблемы с пылью можно частично устранить использованием моделей, в комплекте к которым идёт пылеотсасывающая система, или же применением ручного пылесоса. К сожалению, получаемый результат будет далёк от идеала: канавки будут неровными, а на их создание уходит очень много времени и сил. Поэтому перфоратор выгоднее применять как вспомогательный инструмент для штробления под розетки, а создание борозд выполнять с помощью других инструментов.

Болгарка, или УШМ

Штробление с помощью угловой шлифовальной машины (УШМ) значительно проще, чем при применении одного лишь перфоратора. Сам процесс включает в себя прорезание на размеченном участке параллельных отверстий при помощи алмазного диска с последующим выдалбливанием остатков между прорезями при помощи перфоратора. Этот метод значительно проще и быстрее, чем применение в работе одного лишь перфоратора, но включает в себя те же недостатки. Полученные канавки будут грубыми, со сколотыми краями и неровной поверхностью, а на их последующую отделку может уйти много штукатурки.

Специальный штроборез

Идеальным вариантом для проведения работ считается штроборез. Его приобретение оправдано даже в случаях проведения разового ремонта по причине экономии времени и сил. По внешнему виду и способу работы он представляет собой усовершенствованную болгарку. Основными функциональными отличиями являются два рабочих отрезных диска, опорная площадка, позволяющая регулировать глубину разреза, и более высокая мощность.

Все это позволяет без лишних усилий и временных затрат штробить как кирпичные, так и бетонные поверхности. Встроенный пылесос позволяет проводить штробление без пыли. Канавки получаются гладкими и ровными на всей протяжённости, что снижает расход шпаклёвки на заделывание отверстий. Возможно, единственным недостатком по сравнению с другими инструментами является более высокая цена.

Стамеска и молоток

В случаях экстренной необходимости сделать отверстие в стене, изготовленной без применения твёрдых материалов, можно воспользоваться стамеской и молотком. Для этого на заранее размеченной стене стамеской пробивают отверстие с дальнейшим его расширением и углублением. Применение подобного метода требует высоких физических нагрузок и временных затрат, поэтому он подойдёт только при крайней необходимости, например, при добавлении одиночной штробы или при ручной доводке созданных с помощью болгарки или перфоратора канавок.

Тонкости штробления

С учетом обрабатываемого материала можно столкнуться с различными трудностями. Рассмотрим вопросы, требующие отдельного внимания.

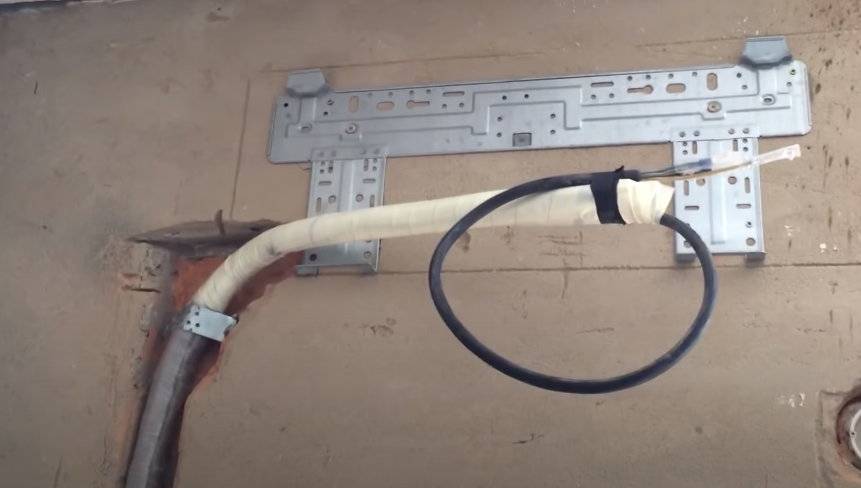

Как штробить под кондиционер

Обычная сплит-система состоит из двух блоков. Один устанавливается снаружи помещения, а другой крепится внутри комнаты.

Для укладки соединительных элементов делается штроба размером 60/50 мм (ширина/глубина). После укладки «начинка» закрывается с помощью гипсового раствора и замазывается штукатуркой.

Как штробить гипсокартон

В случае с гипсокартоновыми листами создание штробы исключено из-за небольшой толщины и хрупкости материала. Оптимальное решение — укладка проводов за листом.

Что касается электрических точек, они крепятся в подготовленном заранее отверстии. Последнее делается с применением перфоратора с надетой на него коронкой.

Установка розеток в гипсокартон https://elektrikexpert.ru/ustanovka-rozetok-v-gipsokarton.html.

Кафельная поверхность

В ряде комнат на стенах используется кафель. Как правило, в эту группу входит ванная и кухня. Трудностей не будет, если под рукой имеется болгарка с алмазным диском.

Применение перфоратора не рекомендуется из-за риска растрескивания и повреждения плитки.

Способы штробления и инструменты

Мы уже говорили вам о том, что штробление стен можно производить разными способами (каждый из которых, кстати говоря, определяет инструмент).

Мы расскажем вам об основных из них, а также покажем все на видео, которое вы можете найти ниже.

Итак, для создания борозд под монтаж проводки могут использоваться следующие инструменты.

Штроборез

Этот инструмент предназначен специально для штробления стен, полов и потолков. Инструмент используется профессиональными рабочими на стройках монолитных домов.

Штроборез, как правило, имеет два диска под бетонную стену и позволяет его пользователю самостоятельно определять и настраивать глубину и ширину борозды.

Кроме того, к этому аппарату можно подключать специальный пылесос, который полностью избавляет от пыли. Им вырезаются идеально ровные линии. Удобно, не правда ли?

Только вот стоит такой аппарат очень дорого.

И тогда вам не придется мучиться и вручную высверливать, выпиливать или вырезать борозды. А после штробления вы получите ровные и красивые бороздки.

Умный инструмент сделает все за вас по заданным параметрам без пыли и лишних хлопот.

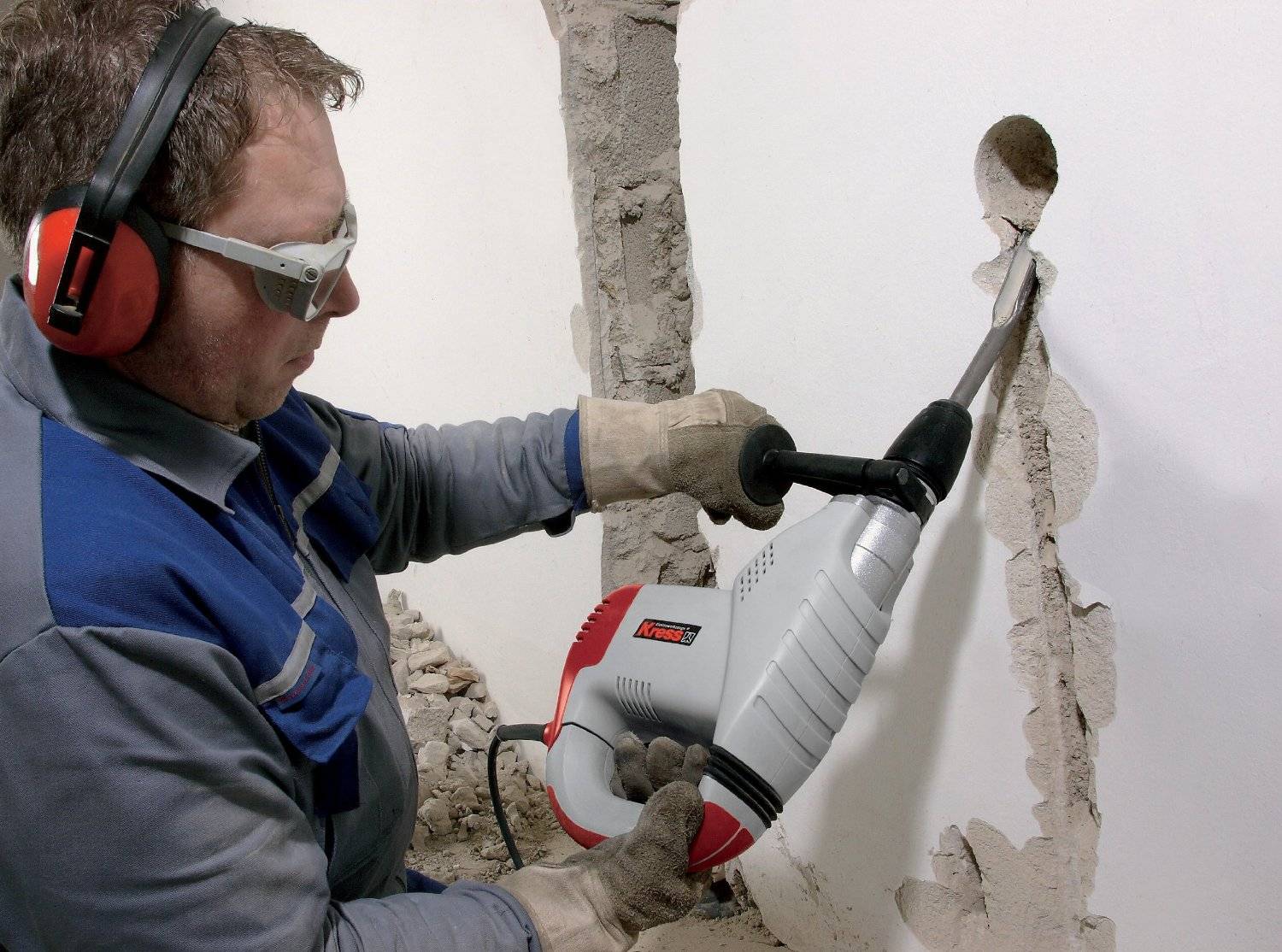

Перфоратор

Перфоратором штробить тоже не особо хлопотно, особенно если знать несколько хитростей.

А весь процесс выглядит примерно так:

• вы предварительно рисуете на стене линии с помощью карандаша или даже маркера в том месте, где должна быть проводка;
• высверливаете отверстия вдоль этой линии (правильно делать каждое отверстие на расстоянии примерно в 10–15 мм друг от друга);
• после этого поменяйте сверло на пику и запускайте в перфораторе режим долбления;
• долбите борозды между этими отверстиями в стене.

Главным минусом штробления перфоратором является шум. Причем работа эта не на 5 минут. Соседи вряд ли скажут вам потом спасибо, но способ, в целом, очень действенный.

На видео ниже показано, как штробить стены перфоратором.

Видео:

Как вариант, вы можете заранее договориться с соседями о том, что будете вести подобного рода работы и использовать этот инструмент. Предупредите их, чтобы избежать конфликтов и жалоб.

В монолитных многоквартирных домах подобного рода работы всегда связаны с неудобствами, будьте вежливы и аккуратны.

Болгарка

Начало работы с болгаркой такое же, как и с перфоратором: рисуем линии на стене. Да и сам процесс схож, разве что мы не высверливаем дырки и используем для этого болгарку с алмазным дисковым наконечником.

Вместо отверстий мы делаем две параллельные друг другу выемки (расстояние между ними можно делать около 2 см), а затем меняем наш наконечник на другой с молоточком и избавляемся от оставшегося между выемками бетона.

Так мы получаем полноценную и достаточно ровную борозду, в которую можно легко уложить провода, а затем также легко их замазать.

Видео:

Из недостатков этого способа можно назвать шум и наличие пыли.

Во время работы следует надеть специальные защитные очки или даже маску, чтобы защитить глаза от пыли и кусочков бетона, которые могут вылетать из-под диска болгарки.

На руки в обязательном порядке надеваются строительные перчатки.

Молоток и стамеска

Классический, дедовский способ, при котором штробление стен под проводку будет длительным, но безопасным видом работы по сравнению со всеми предыдущими.

Обычно им пользуются, когда нужно сделать небольшие канавки. Но использовать этот способ на стенах с кирпичной кладкой или бетонных стенах (например, в панельном доме) очень и очень сложно и невыгодно.

После такого штробления вы получите неровные борозды, да и потратите вы на них уйму времени.

Основные нормы и ограничения при штроблении

В ходе формирования новых каналов под проводку мастер обязательно должен придерживаться следующих правил:

• Штробление выполняют только по вертикали или горизонтали. Категорически запрещено делать резы диагональные или зигзагообразные.
• В несущих стенах и перекрытиях нельзя формировать глубокие каналы. Оптимальные значения — 25 мм.
• Протяженность одной непрерывной штробы не должна превышать 3 м.
• При штроблении скатных поверхностей (стены мансардного помещения) канал нужно располагать так, чтобы он был параллелен стыку двух поверхностей.
• Расстояние от газовой трубы до борозды должно составлять не менее 40 см. Здесь же запрещено делать вертикальные каналы.
• Обязательно следует начертить подробную схему расположения штроб в стенах. Это позволит освежить в памяти ход проводки при возникновении аварийной ситуации или необходимости выполнения нового ремонта.
• Отдаленность линий под проводку от окон и углов должна быть не меньше 1,5 м.
• От перекрывающих плит до горизонтальных каналов нужно выдерживать расстояние 15 см.

Как правильно проштробить стену под проводку и розетки: ход и последовательность работ

Этапы работ будут следующими:

• Составление плана на бумаге и нанесение контуров с разметкой на стене.
• Уборка и подготовка рабочей зоны.
• Проведение рабочей операции.
• Завершающий этап, уборка.

Кирпичную стену

Произвести прорезы на стене из кирпича согласно намеченным линиям можно легко и быстро при помощи перфоратора либо болгарки.

Варианты, как штробить бетонную стену перфоратором без большой пыли

Для избегания образования больших объёмов пыли, следует перед началом работ застелить помещение пленкой и увлажнить воздух. Также рекомендуется производить дробление поверхности стены согласно четко обозначенных контуров.

Ошибки при выполнении работ

Электротехнические работы всегда требуют особого внимания. Недосмотры и головотяпство могут привести и к пожару, и к поражению током. Если вы не уверены в своих силах, сомневаетесь, проконсультируйтесь у знающего человек или пригласите специалиста. Но, если рука тверда, а разум ясен – то смело вперёд.

Есть ряд распространенных ошибок, допустить которые может не только новичок, но и опытный домашний мастер.

Рассмотрим их:

• покупать надо только качественные товары – как известно, скупой платит дважды;
• брать расходники и материал с запасом – возможен брак, неправильный расчёт, причём это может случиться в самый неподходящий момент: магазин закрыт, а если и открыт, то, что надо закончилось;
• отсутствие схемы разводки или вариант «на глазок»;
• канавка получилась слишком глубокой – придется увеличить количество гипсового раствора;
• игнорирование использования индикаторов старой проводки – поражение током обеспечено;
• проверять тестером наличие фазы при монтаже выключателя – если вы разорвете ноль, то, в фазном всегда будет ток, даже если тумблер выключен;
• неверный подбор сечения кабеля – не справится с нагрузкой;
• штробление «по косой» – запрещено;
• использование перфоратора или штробореза на неподходящем покрытии – например, гипсокартон или дерево. Или зубило и молоток – на бетонном. Критичного ничего в этом нет, но со стороны выглядит смешно;
• несоблюдение мер личной безопасности – может привести к нанесению вреда здоровью;
• использование неисправного инструмента или дешёвых комплектующих к ним – приведет к преждевременному износу аппарата.

Прежде, чем приступать к штроблению, ознакомьтесь со всей информацией о правилах проведения подобных работ, нарисуйте схему, убедитесь, что каждый выключатель, каждая розетка присутствуют в нужном количестве и на нужном месте. Не скупитесь на покупку качественных материалов. Расходники приобретайте с запасом. Не забудьте о собственной безопасности, приобретите защитные очки и респиратор. Трезво оцените свои силы, обдумайте все нюансы предстоящих работ и только, если твердо уверены, что справитесь, приступайте. Существует и другой вариант: пригласить проверенного специалиста, который сделает всю необходимую работу «без шума и пыли». В любом случае, владение информацией позволит вам владеть ситуацией.

В каких случаях штробят стены под проводку

Проводка подразделяется на 2 типа: внутреннюю и наружную. Внутренняя монтируется внутри зданий и сооружений. Наружная проводка в основном применяется для прокладки по внешним стенам строений. Внутренняя в свою очередь делится на открытую и скрытую. Для открытой используют трубы, рукава, короба. Скрытую в основном используют для пола и стен.

Прокладка бороздок необходима при изношенности проводки, переносе щитов распределения энергии, необходимости установки дополнительных электровыключателей и электророзеток, монтаже приборов с большим потреблением электроэнергии.

Прокладка электропроводов

Способы штробления

Перфоратор для штробления стен

Чтобы сделать штробы под проводку без пыли, каждый выбирает для себя максимально удобный способ при наличии конкретного вида инструментов.

Работы перфоратором

Лучше всего подходит приспособление с патроном SDS+. Более тяжелое оборудование может повредить стену, пробить её насквозь. Оптимальный вариант – трехрежимный инструмент с функцией долбления. Что касается перфораторов из класса «домашние», то уже через 2-3 часа работы их редуктор или узел патрона часто выходят из строя.

Штробление перфоратором дает больше мелкого и крупного мусора, чем пыли. Поэтому при проведении работ можно использовать строительный или бытовой пылесос.  Хорошо, если у мастера будет помощник, который удерживает сопло устройства непосредственно возле перфоратора. Для штробления лучше использовать канавочную лопатку.

Работа болгаркой

Насадка на болгарку для штробления

Угловая шлифмашина (она же болгарка) чаще используется для резки металла или тротуарной плитки/иных материалов из камня. В чистом виде инструмент для формирования борозд не используют. При помощи болгарки сначала делают надрезы по бетону или кирпичу. А потом перфоратором выбивают нужные линии. Такой метод позволяет придерживаться единой глубины борозды.

Чтобы при работе болгаркой избежать большого количества пыли, профессионалы прибегают к двум способам штробления:

• Формирование мокрого реза. Вся обрабатываемая поверхность должна постоянно смачиваться. Запрещено брызгать на работающий диск. Увлажнение стены выполняют до включения инструмента. Такое штробление стены под проводку болгаркой без пыли сопряжено с постоянной переувлажненностью помещения, высок риск подтопить соседей снизу.
• Использование пылесоса. На рынке представлены специальные приспособления, при помощи которых можно подключать всасывающее оборудование к шлифмашине и делать борозды без пыли. Стоимость таких устройств варьируется в пределах 1500-10000 руб.

Болгарку можно использовать по всем видам материалов стен.

Работа штроборезом

Штроборез

Этот вариант инструмента особенно хорош, если предстоят объемные ремонтные действия. Принцип устройства штробореза – два диска, расположенных с небольшим зазором. Между ними установлена специальная фреза. В момент формирования бороздок диски режут края тоннелей. Фреза выбирает их сердцевину. Благодаря этому удается достичь идеальной ровности и глубины канавок. Преимущество такого инструмента в том, что к нему можно подключить пылесос для сбора пыли. Недостаток — ориентация устройства на один тип строительного материала. Чаще — на газобетон. Сформировать борозды по кирпичу или бетону можно. Но для этого нужны специальные виды штроборезов. Стоят они дороже. Но производительность у них ниже.

Зубило/стамеска и дрель

Это самый старый способ сделать канавки под электропроводку. По линиям нанесенной разметки с шагом примерно 2-2,5 см при помощи дрели делают отверстия нужной глубины. Затем зубилом/стамеской и молотком как по пунктиру вручную выбивают борозды. При таком методе работы мастер тратит много времени.

Чем заделать штробу

Наконец-то штроба сделана, все кабели уложены на место. Осталось только хорошо и качественно заделать углубление, чтобы потом приступить к финальной покраске. Итак, из чего состоит весь процесс:

• Сначала борозду надо очистить тщательно очистить. Для этих целей подойдет, как строительный пылесос, так и веник от пыли.
• Потом необходимо качественно загрунтовать борозду. Для этого следует обильно смачивать кисть грунтовкой и заделывать углубления не жалея материала.
• Дождаться полного высыхания грунтовки.
• Перед финальной стадией заделывания необходимо борозду смочить водой.
• Непосредственно приступить к заделыванию одним из материалов – либо штукатурным раствором для кабелей (вариант – строительный гипс), либо монтажной пеной для труб.

Читать также: Горизонтально строгальный станок по металлу

Следуя этим несложным советам, заняться штроблением стен можно вполне самостоятельно. Главное – желания и немножко терпения!

Как штробить стену под проводку: пошаговая инструкция

С необходимостью штробления стенок сталкивается практически кто, которые решили заняться ремонтом собственной квартиры, дачи либо дома.

Эта, часть ремонтов производится тогда, если в период ремонта возникла необходимость провести новую электропроводку либо поменять старенькую, проложить трубы не другие коммуникации.

Сколько стоит строительная процедура

Цена процесса напрямую зависит от критериев его выполнения. Понятно, что делать самому в домашних условиях выгоднее. Стоимость напрямую будет зависеть от инструмента, штукатурки, самой проводки. Иногда получается дёшево, а иногда не очень. Например, выбрав в качестве прибора перфоратор, платить нужно только за провода и заделочные материалы, потому что инструмент, как правило, есть у каждого мужчины. А вот отдав предпочтение штроборезу, вряд ли получится сэкономить.

Решив заказать работу мастера в строительной компании или у частного специалиста, не стоит рассчитывать на приемлемую цену. Приготовитесь выложить кругленькую сумму. Эта работа опасная, поэтому и оплата запрашивается соответствующая.

Ремонт жилья никогда не обходится без проделывания каналов для электричества, поэтому важно знать основные требования к штроблению стен, а также соблюдать правила безопасности при строительстве

Штробление строительных конструкций: нормы и требования

Несоблюдение существующих норм при штроблении стен может привести к критическим последствиям: деформации несущих конструкций, повреждению коммуникационных линий.

Подготовка к электромонтажным работам, штробление стен и прокладка скрытой проводки регламентируются действующими строительными нормами СНиП 3.05.06-85.

Первое, что необходимо сделать — составить план разводки электрики в квартире. Обычно это планировка квартиры, на которую при помощи условных обозначений нанесена вся электрика: светильники, розетки, распределительные коробки, выключатели и трасса прохождения соединительных линий. Схема электроразводки в перспективе пригодится при проведении отделочных работ, чтобы случайно не просверлить кабель и не забить в него гвоздь.

Важно знать:

1. В панельном доме категорически запрещено штробить несущие железобетонные стены. Это может привести к появлению трещин и снижению прочностных характеристик конструкции.
2. В панельном доме нельзя штробить плиты перекрытия. Если требется сделать проводку в полу, эту задачу можно решить иначе — залить стяжку из бетона и проложить в ней канавки для проводов. Штробить потолок в панельном доме тоже запрещено — можно задеть рабочую арматуру железобетонных плит.
3. Штробы в наклонном перекрытии (например, на мансарде) необходимо прорезать параллельно линии наклона поверхностей.
4. Ширина борозды не должна превышать 3 см, глубина может составлять от 2 до 2,5 см.
5. Длина борозды от распределительной коробки до электроприбора или выключателя не должна превышать 3 м.
6. Пробивать штробы под кабель можно только по горизонтальной или вертикальной линии, параллельно основным конструкциям здания. Выверить ровную линию можно при помощи строительного уровня.
7. Штробы не должны проходить по косой или по кривой. Допускается максимум один изгиб под прямым углом на пути от распределительной коробки к осветительным приборам или розетке. Каждый перегиб представляет собой опасность перегрева проводника в месте сгиба.
8. При устройстве горизонтальных борозд необходимо соблюдать расстояние до плит перекрытия — минимум 15 см, а от системы теплоснабжения и и газовых труб — 40 см.
9. При прокладке вертикальных борозд должен быть соблюден отступ минимум 100 мм до дверного прохода и оконного проема.
10. Нельзя пробивать борозды в углах помещения. Существует риск ослабления прочности конструкции здания и возникновения аварийной ситуации.

Постановление Правительства 508-ПП (пп.10.3 и 10.11) гласит, что при перепланировке жилища в многоквартирном доме запрещается нарушать прочность и устойчивость несущих стен во избежание риска их разрушения. Документ также запрещает устройство горизонтальных штроб в стеновых панелях и плитах перекрытий многоквартирных панельных домов.

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

• Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
• Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
• Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
• Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
• Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
• Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
• При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
• В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
• Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
• При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.
