Инъецирование кладки из кирпича

Достоинства и недостатки

Неоспоримыми преимуществами такой технологии считаются:

• полная независимость от природных факторов;
• возможность обработки сложных конструкций и устранения аварийных ситуаций, связанных с протечками;
• увеличение несущей и влагоотталкивающей способности;
• экономия трудозатрат и материалов;
• высокая эффективность, неоднократно доказанная практическим путем;
• продолжительный эксплуатационный период подаваемых в пустотные места составов, отсутствие недостатков.

В качестве основного минуса выделяется затратность, связанная со стоимостью ремонтных материалов и оплатой услуг профессиональных специалистов.

Основной инструмент и оборудование для проведения работ

Инъецирование больших трещин в стенах из кирпича может быть осуществлено цементной, полимерной или цементно-полимерной смесью. Сама процедура имеет свои особенности и нюансы. Но самым эффективным и долговечным считается полимерный состав, который приготовлен на основе эпоксидных смол. Из-за высокой его стоимости позволить себе такой ремонт могут далеко не все владельцы недвижимости.

Именно поэтому в качестве замены начали использовать универсальный цементно-полимерный состав. Исследования показали, что такое инъецирование позволяет восстановить прежнюю целостность сооружения, а также повысить показатель ее прочности на 27—30%.

Профессионалы практикуют три вида инъецирования пустот:

1. Стабильное.
2. Жидкое.
3. Нестабильное.

В жидком состоянии он обладает вязкостью, которая полностью соответствует обычной воде. К этой категории относятся универсальные смолы, органические вяжущие, а также химические вещества. Ключевая особенность стабильного раствора в том, что процесс седиментации происходит очень медленно, благодаря чему мастер может выполнить инъецирование еще до начала осаждения наполнителя. Чтобы в итоге достичь максимальной стабильности смеси, в нее обязательно добавляют пластификаторы либо осуществляют обработку нестабильными средствами в смесителях.

Заделка внутренних пустот

К последней категории относятся водные составы цемента, бентонитовой глины или каменной муки. Однородность достигается только в результате замешивания, но на финальном этапе он все равно расслаивается. Склеивание разных по диаметру отверстий можно осуществлять специальными насосами, подбор которых должен соответствовать специфичности работ.

Помимо инъекционной смеси обязательно нужно подготовить различные инструменты:

1. Нож.
2. Дрель.
3. Мастерок.
4. Молоток.
5. Наждачную бумагу.
6. Шприц либо ручной насос.
7. Синтетическую пленку.
8. Пластмассовые трубки.

Специальный инструмент для масштабных работ

3.4. Составы, применяемые для инъекционной изоляции (полимерцементные).

3.4.1. Быстросхватывающаяся уплотняющая смесь (БУС):

— алюминатно-силикатное нетоксичное вяжущее;

— свойства:

самоуплотнение;

интенсивное расширение;

водонепроницаемость в зачеканенном состоянии;

легкость комкования и хорошее зачеканивание.

— технические данные: основа — глиноземистый расширяющийся цемент, портландцемент, глиноземистый цемент, асбест хризотиловый; цвет — серый;

— водоцементное отношение цементного теста 0,28 — 0,32;

— водонепроницаемость — через сутки должен быть водонепроницаемым;

— расход: 2 кг/л пустот.

3.4.2. Состав Асокрет-БМ:

— состоит из цемента и извести;

— предназначен для заполнения полостей в каменных стенах, особенно при создании горизонтального заслона.

— технические данные:

основа — раствор, содержащий цемент; цвет — серый; плотность в сухом виде — 0,9 кг/дм3; плотность в сыром виде — 2 кг/дм3;

— время работы с материалом — 1 час;

— расход: 2 кг/л пустот.

Специфика работ

Алгоритм инъекционной гидроизоляции кирпичных стен состоит из нескольких основных этапов.

Подготовка

Поверхность стен и шовные участки в проблемных местах зачищаются от отделочных материалов, удаление которых выполняется методом шлифования или пескоструйной обработкой. Стыковочные места углубляют на пять – десять сантиметров. Лучший вариант расшивки – зачистка под «хвост ласточки». По длине имеющейся трещины или проблемного участка намечают точки под будущие инъекции с интервалом в пятнадцать – сорок сантиметров (зависит от толщины кладки и ее состояния)

Здесь необходимо принять во внимание, что устраиваемый канал должен пересечь трещину или разрушенный участок сверху вниз под углом минимум в десять градусов. Оптимальный вариант уклона – сорок – шестьдесят градусов

Бурение отверстий

Отверстия готовятся по всей длине трещины. Шпуры забуривают под определенным уклоном с учетом получения необходимого результата – создания гидроизоляционной защиты, заделки трещин, комбинированного ремонта и укрепления.

Очистка созданных пустот

Подготовленная скважина продувается и освобождается от пыли и маленьких камней, затем в нее устанавливают паркер, по которому осуществляется подача инъекционного состава.

Проведение инъектирования

Устроенные канальные участки и полости увлажняют, чтобы повысить качество адгезии рабочего раствора и поверхности кирпичного материала, гарантировать однородное распределение состава и минимизировать его расход. Рабочую смесь готовят в соответствии с инструкцией, если возникает необходимость, часть ее наносится на канальные участки с установленными паркерами для их полного закрытия, но, как показывает практический опыт, для этого вполне достаточно заклеить такие места самоклеящейся пленкой.

Проверив надежность и герметичность отверстий, приступаем к основному этапу гидроизоляции инъекционным способом – подаче составов в полости под давлением в 1 – 2 атм. Сначала заполняют полости, расположенные в нижней части. В процессе работы с помощью дополнительных трубок осуществляется контроль за равномерностью распределения состава по пустотным участкам.

Заключительный этап

Как только работы закончены, паркеры из отверстий удаляются, входы заделываются специальной растворной смесью для ремонтных работ. Поверхность зачищается от остатков инъекционного состава.

Укрепление (инъектирование) стен зданий. Реставрация кирпичной кладки.

Укрепление кирпичной кладки. Прогрессивные технологии

Укрепление кирпичной кладки

предлагает

квалифицированные услуги поукреплению кирпичных стен объектов различной функциональной спецификации, которое позволяет повысить конструктивную прочность строений, ликвидировав риски серьёзных повреждений и разрушений из-за появившихся трещин. В частности, вам предлагаетсяинъектирование стен специальными растворами, способными стать связующей частью элементов несущей конструкции, повышающей монолитность и прочность строения. +7

Дополнительная информация по инъектированию стен

Такие технологии особенно эффективны для восстановления зданий из кирпича в следующих случаях:

• появление ползущих трещин в результате повышения нагрузки или из-за естественного старения кладки;
• полное или частичное разрушение отдельных фрагментов стены в результате воздействия внешних факторов;
• разрыв (трещины) кладки в результате сильной и неравномерной осадки здания;

Кроме того, укрепление стен инъектированием может включаться в перечень работ по капитальной реконструкции и ремонту здания. В любом случае понесённые заказчиком затраты с лихвой окупаются новыми эксплуатационными возможностями и возросшим уровнем безопасности восстановленного строения. Инъектирование трещин специальными растворами в большинстве случаев является единственно возможной методикой, позволяющей спасти жилой или промышленный объект от разрушения. Более того, укрепление стен зданий из кирпичной кладки путём создания армирующих внутренних стяжек считается универсальным методом восстановления несущих конструкций. Это означает, что укрепление стен инъектированием может использоваться при наличии деформаций любого характера.

Что предлагается заказчику:

Заключая договор на укрепление кирпичных стен с нашей компанией

, вы можете рассчитывать на профессиональную ответственную работу, которая осуществляется на основе следующих этапов:

• Технический мониторинг стен и всего здания с выявлением характера и объёма повреждений, а также причин, взывавших деформации;
• Разработка технического задания, составления сметы, подписание договора с заказчиком.
• Бурение (сверление) стен с использованием прогрессивного оборудования.
• Монтаж инъекторных труб (пакеры) для закачки цементной или полимерной смеси в полости стен.
• Пошаговое укрепление стен инъектированием с последующей зачеканкой трещин и заделкой технических отверстий цементными растворами.
• Создание монолитного цементного покрытия на всех проблемных участках, подвергшихся армирующим инъекциям.

+7

Дополнительная информация по инъектированию стен

В случае необходимости проводится дополнительное внешнее армирование стен с помощью швеллеров и арматуры. Как показывает практика, в результате проведённых работ по укреплению стен зданий из кирпичной кладки, конструкционная прочность восстановленных конструкций повышается, как минимум в два раза.

Приоритеты нашей работы:

• оптимальные сроки;
• экономически обоснованные технологии;
• полная автономность работы;
• технически грамотное укрепление кирпичных стен, проводимое на основе предварительного анализа и точных расчётов;
• предоставление отчётной документации о проделанной работе, а также финансовых документов, подтверждающих понесённые расходы;
• очевидная результативность;

Если вас интересует квалифицированное укрепление кирпичных стен с помощью передовых эффективных методик,

предложит вам несколько конструктивных решений, которые будут реализованы в кратчайшие сроки с должным уровнем качества.

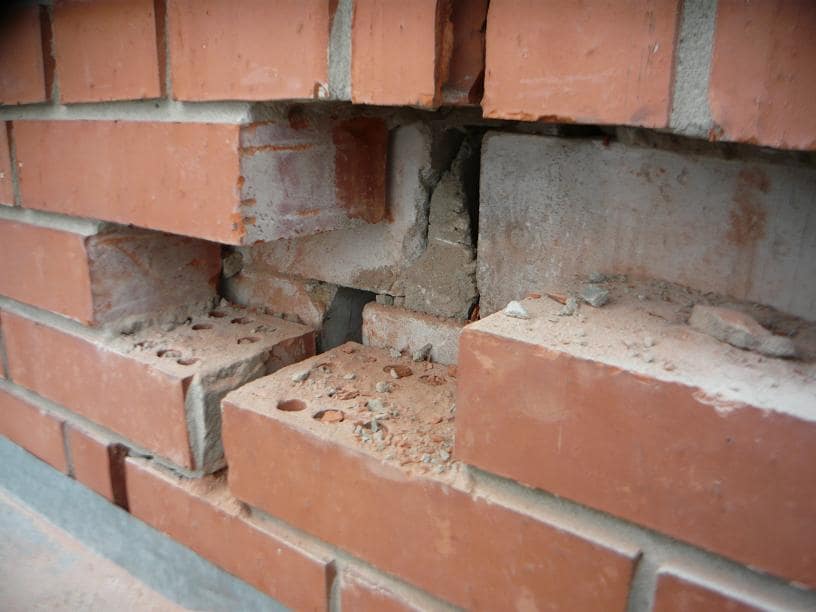

Расширение трещины и демонтаж

Одним из наилучших вариантов будет расширение трещины и демонтаж треснувших кирпичей. Нужно организовать место под новые, целые кирпичи. Даже если трещины проходят по швам, лучше демонтировать хотя бы по одному кирпичику с одной стороны от трещины.

Аккуратно произвести демонтаж позволит перфоратор с буром 6-8 мм. или оборотистая дрель с победитовым сверлом. Шов из раствора сверлится вокруг кирпича как можно чаще, далее нужно попытаться выбить его зубилом. Далеко не всегда удается вынуть кирпич только рассверлив швы, возможно придется рассверлить и сам объект демонтажа.

Во время демонтажа нужно удалять и остатки раствора, чтобы было место под новую ремонтную смесь. В освобожденное место должен свободно входить новый кирпич с учетом раствора.

В любом случае, разобрать кладку по всей трещине не получится, скорее всего лишь на полкирпича в глубину. Так называемый «тычок» — кирпичи, которые лежат поперек, скрепляя лицевую кладку с внутренней, извлечь не удастся. Демонтаж следует производить в пределах разумного. Обязательно будут попадаться места, где к трещине будет достаточный для заделывания доступ, освободившийся благодаря удалению соседних кирпичей.

В зависимости от прочности кладки, возможно будет проблематичным удалить хотя бы несколько кирпичей, в этом случае придется замазывать трещины как есть. Однако нужно понимать, что в трещину, шириной всего несколько сантиметров получится забить раствор совсем не глубоко. Забить раствором такую трещину можно всего на 3-5 сантиметров в глубину, в лучшем случае.

Технология инъектирования кирпичной кладки

Сперва необходимо подготовить стену для инъектирования. Для этого в стене просверливаются отверстия на расстоянии около 25 см друг от друга.

При этом глубина этих отверстий составляет порядка 90% толщины стены, т. е. стена просверливается практически насквозь.

Затем идет подготовка растворов, это могут быть полиуретаны или полимерные растворы на эпоксидной смоле. После подготовительных действий через специальные патрубки при помощи насоса происходит непосредственно инъектирование скрепляющего раствора в кирпичную кладку. При необходимости производится армирование.

Благодаря использованию этой технологии происходит замоноличивание кирпичной стены, восстановление поврежденных участков, при этом прочность стен увеличивается до 2 раз.

Инъектирование кирпичной кладки позволяет быстро и качественно произвести ремонт и гидроизоляцию, при этом не удаляя поврежденных участков кладки.

Инъецирование представляет собой процесс заполнения пустот, трещин и различных полостей специальным составом в кирпичной кладке.

Трещины в кирпичной кладке могут появиться абсолютно в любом месте, и в некоторых случаях восстановить целостность кладки можно только путем инъецирования.

Процедура инъецирования осуществляется за счет нагнетания под давлением полужидкого или жидкого раствора, в состав которого входят как цементные, так и сложные полимерные компоненты.Его содержание будет зависеть от специфики работы и поставленной задачи, а также состояния конструкции.

Особенно часто такая необходимость возникает при проведении реконструкции эксплуатируемого здания по причине его физического износа. В процессе работы требуется изменить уровень нагруженной кирпичной кладки либо устранить повреждения в стене. Стоит отметить, что традиционные методы одностороннего наращивания и усиления кирпичной кладкис помощью обойм или железобетонных рубашек эффективны и надежны, но требуют остановки эксплуатации здания на время проведения работ.

Кроме того, вышеупомянутые технологии невозможно применять на объектах исторической ценности, поскольку уникальная декоративная отделка затрудняет доступ к поврежденным участкам. И единственным возможным способом восстановления целостности в таких ситуациях будет технология инъецирования.

Самыми эффективными и популярными растворами для инъецирования трещин являются растворы на основе полимерных материалов, а также эпоксидных смол.

Инъецирование кладки с целью ее усиления и восстановления производится цементным, полимерным или полимерно-цементным растворами.

Но на данный момент возможности по улучшению цементного состава практически исчерпаны. Наиболее эффективными считаются растворы на основе полимерных материалов, а особенно эпоксидных смол. Однако их высокая стоимость, необходимость максимального разжижения и медленное отверждение материала в условиях повышенной влажности несколько ограничивает их применение.

Поэтому оптимальным составом для инъецирования будет цементнополимерный раствор, где присутствует добавка полимеров. Практика использования показывает, что удаление трещин в кирпичной кладкене только полностью восстанавливает целостность конструкции, но и увеличивает эффект прочности на 15…20%.

Для иньецирования трещин в кирпичной кладке используется суспензия трех основных видов:

Схема инъецирования кирпичной стены

1. Жидкая.Стабильная.Нестабильная.

Жидкая суспензия представляет собой раствор, вязкость которого соответствует вязкости воды. К данному типу относятся растворы синтетических смол, химических веществ, органических вяжущих. Характерной особенностью второго вида раствора является медленный процесс седиментации, что позволяет выполнить инъецирование до начала осаждения наполнителя.

Чтобы добиться стабильности раствора, в его состав вводят пластифицирующие добавки или производят обработку нестабильными суспензиями в специальных смесителях. К нестабильным суспензиям относятся водные растворы цемента, каменной муки или бетонитовой глины. Однородность состава достигается путем замешивания, но после прекращения процесса он вновь начинает расслаиваться.

Склеивание трещин на кирпичной стенепроизводится насосами различного вида и объема, которые подбираются в зависимости от типа раствора и специфики работы.

Для инъецирования ремонтной смеси в трещину используются паркеры. Функциональное назначение данного элемента состоит в предотвращении вытекания инъекционного состава. Подбор паркеров зависит от применяемого раствора, условий работы и удобства пользования.

Процесс усиление кирпичной кладки инъектированием

Итак, чтобы укрепить кирпичную стену инъектированием, делают так:

1. Кирпичная стена очищается от штукатурки или другой внешней отделки, отваливающиеся участки убирают, трещины расшивают.

2. Затем поверхность промывается водой от грязи и пыли, желательно применять автомойку под давлением. Ждем, пока вода высохнет.

3. Теперь бурим отверстия перфоратором, глубина зависит от толщины стен, обычно это от 5 до 25 см. Диаметр отверстий – 20 мм, шаг – 15-25 см, в зависимости от площади проблемного участка и серьезности повреждений. Отверстия делают под углом 60 градусов (вверх), количество отверстий на одну трещину – не менее двух.

4. отверстия очищаются путем промывки водой, затем в них вставляют пакеры. Пакеры, если они входят свободно, фиксируют цементным раствором.

5. Далее в шпуры закачивают выбранный раствор, это делается при помощи строительного шприца или насоса. Второй вариант более предпочтителен, однако если проблемы небольшие, а шпуры не глубокие, подойдет и шприц. Закачка раствора производиться от центра к краям, и снизу вверх.

6. Пакеры убирают, и ждут застывания раствора. После чего можно переходить к отделке – замазать места, где были отверстия, и приступать к финишной отделке.

Как мы видим, инъектирование кирпичной кладки – это не слишком сложный и технологичный процесс, который под силу каждому.

Технологии инъектирования

В строительстве и ремонте выделяют два вида инъектирования – для гидроизоляции и для усиления. Они могут сочетаться, если цель работ – укрепление и гидроизоляция фундамента, цоколя, бетонных элементов магистральных трубопроводов и других объектов, подвергаемых воздействию воды.

Для защиты от влаги используют гидрофобные материалы, которые создают в теле плиты или кладки надежную водоотталкивающую прослойку:

• полиуретановые смолы;
• акриловые и акрилатные гели;
• герметики на основе силоксанов и силикатов.

При усилении надземных элементов (стен, колонн, балок, арок) в перечень составов входят: Микроцементы – цементные растворы на основе песка предельно мелкой фракции с добавлением присадок, обеспечивающих текучесть и хорошую адгезию; Эпоксидная смола отлично справляется и с водой – при контакте она разбухает и не пропускает влагу дальше вглубь материала.

На окончательный выбор состава для инъектирования кирпичной кладки и железобетонных конструкций влияет комплекс факторов:

Приоритетная цель операции (изоляция или усиление конструкции). Отметим, что одно не отделимо от другого. Если в трещины попадает вода или на стенках осаждается конденсат, это приводит к усугублению проблемы, особенно при зимней кристаллизации влаги.
Местонахождение проблемного участка – выше или ниже уровня грунта, в несущей или ограждающей конструкции.
Материал зщищаемой конструкции.
Возраст здания или сооружения

Если дом построен сравнительно недавно, микротрещины из-за усадки появляются почти всегда, важно обнаружить и нейтрализовать деформацию.

Требования к составам

Все инъекционные составы должны соответствовать общим требованиям:

• cверхвысокая текучесть и малая вязкость на стадии закачки при возможности контролируемого отверждения;
• химическая инертность и гидрофобность;
• продолжительный срок службы;
• минимальная теплопроводность – закачанная в стену масса не должна снижать энергоэффективность здания;
• малый удельный вес состава, отсутствие дополнительной нагрузки на несущие стены.

Какие особенности нужно учесть?

Процесс инъецирования конструкций из кирпичного материала требует особого внимания, так как по сравнению с монолитными бетонными основаниями технологическая сторона вопроса усложняется, и окончательный результат зависит от многочисленных нюансов, к которым относятся:

• потребность в установлении точных участков под бурение каналов, количества паркеров и интервала между ними, дополнительных трубок для контроля за заполнением пустотных участков. Проще говоря, следует знать методику, как посчитать количество точек под инъектирование;
• тщательный выбор необходимого уклона, контроль за глубиной штроб и диаметром отверстий. Диаметр используемого сверла не должен превышать двух сантиметров, конкретный размер выбирается с учетом характера разрушений;
• необходимость использования в процессе инъецирования кирпичной стены насосных установок различного объема и создаваемого давления. Оснащение может быть ручным, но наполнение трещин и крупных пустотных мест рабочими составами должно проходить под постоянным давлением и с одинаковой скоростью подачи, иначе вас ожидают печальные результаты;
• проверка соответствия применяемой для инъектирования смеси эксплуатационным условиям и затвердеванию, так как определенные составы на эпоксидных смолах плохо затвердевают в условиях повышенной влажности, а другие подразумевают обязательное предварительное увлажнение канальных ходов.

Залечивание трещин в кирпичной кладке

Инъецирование выполняется разными видами растворов, по их названию и даются определения:

• Силикатизация Битумизация Смолизация Цементация

Силикатизация проводится в два этапа. Первый – через пробуренные скважины нагнетают жидкое стекло, оно проникает через трещины в конструкцию и заполняет их. Второй – нагнетается р-р хлористого кальция.

Он реагирует с жидким стеклом и образуется труднорастворимый гидросиликат кальция и нерастворимый гель кремнезема. Силикатизация используется для залечивания трещин в конструкциях, которые работают в агрессивной среде. Битумизация – нагнетание разогретого до 200-300 градусов битума марки 111, влажность конструкции должна быть низкой, для избижания парообразования.

Повышает водонепроницаемость и стойкость к коррозии. Смолизация – нагнетание компаундов эпоксидных смол. Увеличивает прочность конструкции и коррозийную стойкость.

Цементация трещин это самый распространенный метод залечивания трещин. Используют цементную смесь разных составов. Это зависит от ширины трещин.

Цементную смесь готовится на основе портландцемента или тампонажного цемента. Применяют марки 400 и500. Засыпают цемент в воду и интенсивно перемешивают в течение 3 минут.

Готовая смесь процеживается через сито. Сито берется с отверстиями 0,5-1мм. Смесь нужно использовать не позднее 30 минут с момента изготовления.

Состояние кирпичной кладки во время эксплуатации здания зависит от множества факторов.

Но наибольшее влияние на кладку оказывают, конечно же, атмосферные явления. Особенно пагубно сказываются перепады температур, которые происходят осенью и весной, когда температура воздуха в течение суток прыгает от отрицательной до положительной. Но причиной возникновения трещин и других дефектов не обязательно могут быть метеорологические явления, вполне вероятно, что здание подвержено усадке и деформации грунтового основания.

При этом если кирпичная кладка была уложена не по правилам, не был соблюден состав раствора, то в кладке появляются микротрещины, которые со временем все увеличиваются и увеличиваются под воздействием воды, которая замерзает в трещинах и вызывает внутренние напряжения в кладке.

Бывают различные трещины по степени опасности.Наиболее опасными для несущей конструкции здания считаются трещины с раскрытием больше 0.2 мм, водонасыщенные трещины и трещины с протечками. Такие дефекты должны быть устранены в первую очередь. Устранять подобные дефекты очень эффективно при помощи инъектирования кирпичной кладки.

Инъектирование кирпичной кладки — это способ устранения дефектов при помощи закачивания в поврежденный участок различных связующих веществ. Например, акрилатных гелей или эпоксидных смол.Можно закачивать и специальный цемент— микроцемент. Данная технология применяется и для ремонта гидроизоляции фундаментови различных подземных сооружений.

Гидроизоляция для кирпичной кладки проникающего действия производится из цементов высоких марок с добавлением определенных добавок и кварцевого песка.Попадая в трещину, такой бетон образует нерастворимые кристаллы, которые защищают трещины от попадания воды, но при этом способны пропускать отдельные молекулы в виде пара, тем самым позволяя бетонудышать. Обычно инъектирование кирпичной кладки производится при реставрации и ремонте старых зданий. Если сквозь трещину поступает вода, то трещину инъектируют специальными полимерными смолами, которые схватываются очень быстро и продлевают жизнь кладки.
