Определяем глубину закладки основания для двухэтажного пенобетонного дома

Технология строительства

Технология строительства фундамента для одноэтажного дома, в большинстве случаев, подбирается, исходя из особенностей конструкции основания и типа используемого стройматериала.

Например, столбчатые фундаменты возводятся вручную, путем заливки столбов в несъемную или съемную опалубку. Использовать в процессе строительства готовый (покупной) раствор – не разумно. Ведь объемы заливки – минимальны. Ну а строить столбы из кирпича – попросту глупо: ведь песчано-цементная смесь позволяет снизить итог сметы и ускоряет само строительство.

Ленточные фундаменты не приемлют таких простых решений. Ведь основание ленточного типа можно не только залить в несъемную или съемную опалубку, но и выложить из кирпича или блоков. В этом случае, вручную обустраивается последний вариант технологии строительства основания – кладка фундамента из блока или кирпича. Заливка ленточного варианта в опалубку предполагает максимальную автоматизацию процесса и использование готового бетона. Ведь монолитную ленту следует заполнить за один проход.

Свайные конструкции собирают из металлических или железобетонных свай. Причем металлические опорные элементы в грунт вкручивают, а железобетонные – инсталлируют в готовый шурф или забивают. Ростверк свайного варианта строят по технологии заливки в съемную опалубку или путем обвязки вертикальных столбов горизонтальным каркасом из балок. То есть, свайную конструкцию просто невозможно построить без использования тяжелой строительной техники.

Монолитную плиту заливают готовым бетоном в несъемную опалубку. Причем всю заливку нужно выполнить за один проход. Предварительно армировав внутреннее пространство опалубки, и предусмотрев колодцы под ввод инженерных сетей. В итоге, этот тип фундамента доставляют на строительную площадку в жидком виде – в бетономешалках. И выливают в подготовленную емкость (опалубку). Иного способа строительства монолитных плит – не существует.

https://youtube.com/watch?v=FtVpj_wKgVI

Как проверить грунт под фундамент самостоятельно

Проверка грунта по цвету

Бурение пробных скважин. Засверлив небольшую шахту 1−2 метра глубиной, вы сможете визуально определить некоторые качества грунта. Выкопать небольшой приямок тоже можно, определив этим залегание несущего слоя почвы, суглинка или глины. Но это всё относительно, в случае невозможности проведения анализа, проводят закладку усиленного фундамента, на сваях или бетонных столбах.

Прямые факторы, например, присутствие воды, частиц песка и камня, подскажут выбор и направление. Но необходимость сделать анализ они не отменяют.

Конечно в большинстве случаев строительства загородных домов, такой анализ мало кто проводит. Тогда рекомендуется разработка траншеи до плотного несущего слоя. Вот тут разберём точнее все этапы, как для одноэтажного дома, так и для двухэтажного.

Виды фундаментов под двухэтажные дома из пеноблока

Фундамент для одноэтажного дома и двухэтажного из пенобетона не несет такой нагрузки, как основание под аналогичные строения из кирпича, шлакоблока, камня, бетонных плит. Пеноблок гораздо легче рассмотренных материалов. Но все же, если при недостаточном уровне заглубления основы постройка даст усадку, то на стенах могут появиться трещины.

К выбору типа фундамента для пеноблочного сооружения следует подходить основательно. На практике используются такие его разновидности:

• свайный;
• ленточный;
• в виде плиты;
• столбчатый.

Схематическое изображение основы в виде плиты

По глубине опорные конструкции делятся на:

• незаглубленными;
• мелкозаглубленными;
• заглубленными.

Если дом с подвалом, то фундамент должен быть последнего типа.

Ленточное основание

Ленточный фундамент строят на дисперсных (песчаных) или глинистых почвах. Перепады высот на строительном участке при этом составляют 0,2-0,5 м. Создаваемая конструкция размещается под всеми несущими стенами и внутренними перегородками.

Основание данного типа возводят, придерживаясь таких рекомендаций:

• ширина опорной конструкции делается больше толщины стен постройки минимум на 0,1 м;
• глубину ленточного фундамента допустимо делать меньше отметки промерзания грунта;
• цоколь не строят высокий (обычно высота составляет 40 см), а поверху укладывают армирующие прутья, соединенные между собой проволокой или хомутами;
• при закладке основания на глубину до 0,6 м обязательно формируют подушку – слой из песка и некрупного щебня;
• в качестве строительного материала применяют: камень, бутовый, кирпич, бетон.

Основание ленточного типа

Арматуру желательно укладывать в два слоя, усиливая соединения по углам постройки, например, с помощью сваривания прутов.

Столбчатый и свайный фундамент

Основания столбчатого типа используют при проведении строительных работ на глинистых грунтах. Почва на участке не должна промерзать более чем на 2м.

Столбы в заранее выкопанные ямы устанавливают заводского производства или заливают их самостоятельно на месте строительства. В последнем случае в центр каждого вставляют арматурные пруты. Рабочий процесс происходит в следующей последовательности:

• опоры располагают друг от друга не далее, чем через 2 м и не ближе одного метра;
• устанавливают их по периметру будущих стен постройки, обязательно в углах;
• на участках с предположительно большими нагрузками – их размещают в большем количестве, чем обычно;
• нужная глубина установки при этом на 0,15 м превышает уровень промерзания;
• во время работы укладывают песчаную подушку под опоры и между ними;
• после монтируют опалубку;
• с помощью стальной проволоки к арматуре, торчащей со столбов, привязывают армирующий каркас по периметру сооружения и в местах расположения будущих межкомнатных перегородок;
• заливают конструкцию бетоном;
• ждут высыхания раствора;
• демонтируют опалубку.

Схема столбчатого типа опорной конструкции под дом

Если грунтовые воды залегают высоко, то устраивают дренажную систему, гидроизоляцию конструкции.

Свайный фундамент – это популярный, прочный, надежный тип основы на слабых, неустойчивых видах почв. При его использовании практически никогда не появляются деформации, изъяны.

Сваи используют следующих разновидностей:

• металлические, имеющие антикоррозийное покрытие;
• изготавливают из бетона и металлической арматуры.

Продукцию изготовители тестируют предварительно перед продажей.

Основа плитного типа

Для дома из пеноблоков часто делают опору в виде плиты. Ее делают двумя способами:

• котлован заливают бетоном, получая монолит;
• плотно друг к другу располагают плиты перекрытия.

В последнем случае сверху на созданную основу укладывают гидроизоляционное покрытие. Затем устанавливают ряд блоков бетонных и покрывают их влагоизоляционным материалом. Только потом приступают к возведению дома.

Ниже в ролике дан обзор фундаментов, подходящих для возведения дома из пенобетона.

Процесс создания свайного фундамента для постройки из газобетона показан далее в видео.

Для двухэтажного дома глубина фундамента зависит от геологических условий на объекте. Постройкам из пеноблока без бетонных плит перекрытия подойдет монолитный фундамент в виде плиты. Заглубленное ленточное основание позволяет обустроить подземный гараж, организовать удобный подъезд к нему. Использование свай – это оптимальный способ возведения сооружения на неустойчивых почвах. Любую опорную конструкцию под постройку из пенобетона обязательно армируют.

Определение величины заглубления фундамента

Выбор глубины для закладки фундамента начинается с расчета глубины промерзания земли на участке при учете режима отопления. Вычисления проводят с использованием формулы:

Df = k × Dfn, тут:

• Dfn – нормативный показатель глубины промерзания
• Df – расчетный показатель глубины промерзания
• Kn – коэффициент, соотносящийся с режимом отопления строения (по СНиПу 2.02.01-83)

Потом определяют свойства почвы непосредственно на месте закладки основания. Достаточно выкопать шурф и взять образцы грунта.

Грунт можно выбрать даже после самостоятельного (но тщательного) изучения в поле. Достаточно взять землю в ладони, размять, скатать шнуром, попробовать сделать из него кольцо и посмотреть на результат: целое кольцо говорит о глинистой почве, распадающееся – о суглинке, рассыпающееся в процессе сворачивания – почва, скорее всего, из супеси. Но самый оптимальный метод – обратиться к специалистам.

Потом определяют, на какой глубине проходят грунтовые воды – для этого бурят отверстие глубиной до 3 метров, опускают в него трубу из металла или пластика, измеряют уровень воды в разную пору года – тут важно понять, способна ли вода подняться выше 2 метров до уровня промерзания земли. Полученные данные позволяют определить, какой глубины делать ленточный фундамент

Обычно для вычислений используют таблицу 2 СНиП 2.02.01-83. При условии, что уровень грунтовых вод расположен на 2 (и более) метра ниже границы промерзания земли, фундамент закладывают на определенную глубину в соответствии с типом грунта

Полученные данные позволяют определить, какой глубины делать ленточный фундамент. Обычно для вычислений используют таблицу 2 СНиП 2.02.01-83. При условии, что уровень грунтовых вод расположен на 2 (и более) метра ниже границы промерзания земли, фундамент закладывают на определенную глубину в соответствии с типом грунта.

Оптимальная глубина фундамента:

• Гравелистые, средние/крупные пески – 50 сантиметров
• Мелкие пески, супеси – минимум 50 сантиметров
• Суглинки, глины, грунты крупнообломочные – минимум 0.5 Df

В случае, когда грунтовые воды расположены ближе 2 метров к границе промерзания Df, основание проектируют на глубине минимум величины Df.

Монтаж фундамента

Вот как в общих чертах выглядит процесс формирования плитного монолита:

• Устройство обноски, с помощью которой осуществляется разбивка осей здания, их закрепление и передача отметок в котлован.
• Земляные работы, к которым относится разработка котлована и выравнивание его дна.
• Устройство нежёсткого подстилающего слоя, он состоит из песчаной подушки толщиной 15-20 см и слоя щебня 15 см. Отсыпка производится послойно, с проливкой водой и трамбованием виброплитой.
• По уплотнённому дренажному слою выполняется бетонная подготовка или укладка профильной мембраны. Цель устройства этого слоя – компенсировать имеющиеся на основании неровности.
• Если выбран второй вариант, то выполнять горизонтальную гидроизоляцию не понадобится, так как мембрана является водонепроницаемым материалом. Если же устраивается вариант с подбетонкой, после затвердевания бетона методом наплавки придётся монтировать рубероид.

Обязательно гидроизолируются и торцы плиты. Если предусмотрено утепление фундамента, то ЭППС укладывается именно на этом этапе – сразу после гидроизоляции.

Опалубка и армирование

Опалубку, с помощью которой фундаменту задаётся необходимая форма, чаще всего выполняют из обрезных досок естественной влажности. Если плита возвышается над поверхностью грунта на 20-30 см, из доски сначала собирают укрупнённые щиты, а потом крепят к забитым в грунт кольям.

• Чтобы опалубку не распирало когда будет залит бетон, доски или щиты со всех сторон укрепляют подпорками. Чем тоньше доска, тем ближе друг к другу должны стоять подпорки, поэтому лучше не пытаться сэкономить, используя доску толщиной 25 мм, а брать сороковку.
• Опалубку сразу делают по всему периметру дома, в том числе захватывая крыльцо или террасу, если таковая имеется по проекту. На этом этапе прокладывают все выводы под коммуникации, проверяется правильность их положения, после чего можно вязать арматуру.
• Внутреннее армирование плиты состоит из двух параллельных, установленных с определённым отступом рядов сетки с ячейкой 200*200 мм. Арматура берётся стальная, с периодическим профилем, класса АIII диаметром 12 мм. В заданном положении сетки фиксируются с помощью «лягушек» – изогнутых элементов из стального прута, за счёт которых и обеспечивается разделение сеток.

Снизу защитный слой бетона 70 мм обеспечивается за счёт пластиковых фиксаторов. Сверху на опалубке просто выставляются отметки выше 35 мм от арматуры, чтобы видно было, до какого уровня лить бетон.

Заливка бетоном

Для заливки фундамента используется готовая бетонная смесь (БСГ) класса 22,5, F75, W6, крупность щебня не более 20 мм, изготовленная по ГОСТ 7473.

После того, как работы по армированию закончены, производится геодезическая разбивка схемы укладки смеси, на которой обозначаются траектории движения автобетононасоса. Разметка бетонирования производится от осей опалубки, за нулевую отметку принимается уровень планировки.

Отметки верха фундамента нивелиром переносят на борта опалубки, в этих местах в доски забивают гвозди. Если нужно визуально отметить толщины технологических слоёв, нужное расстояние отмеряют металлической линейкой от гвоздя, и делают отметку краской.

К работам по бетонированию относятся такие технологические операции:

• приём БСГ и её подача к месту бетонирования;
• укладка бетона и его уплотнение виброрейкой;
• уход за твердеющим монолитом.

Перед началом заливки площадь будущего фундамента очищается от грязи, следов масел и битума. При положительной температуре её промывают и дают высохнуть, арматура очищается от ржавчины. В зимнее время наледь и снег убирают горячим воздухом под полиэтиленовым или брезентовым укрытием. Внутренние поверхности опалубки покрывают смазкой (обычно используют отработанные масла).

Бетонирование производят блоками, разрезая массив плиты вдоль и поперёк рабочими швами. На их границах устанавливают внутреннюю опалубку, изготавливаемую из тонкой проволочной сетки с ячейкой 10 мм. Её полоски крепят вертикально, привязывая проволокой к арматуре сеток.

Виды фундамента и глубина заложения

В зависимости от рельефа участка, на котором ведется строительство, и типа грунта подбирается фундамент:

• Ленточный – на пучинистых почвах рекомендовано укладывать на глубину 80 см в расчете на каждый этаж. Такой тип рекомендован для строительных участков с относительно ровным рельефом, где перепады грунта не превышают 0,5 м. Ширина фундамента рассчитывается исходя из толщины будущих стен, добавив к этой величине 15 см. Более точные расчеты проводятся с учетом данных об участке, где ведется строительство.
• Плитный – сооружается на пучинистых и слабых почвах. Для двухэтажного дома достаточно высоты плиты 30-35 см.
• Столбчатый – подобен ленточному, но опорой в нем служит не лента, а столбы. Его толщину можно рассчитать зная толщину будущих стен.
• Свайный – используется на сложных, неустойчивых почвах. Минимальная глубина свайного фундамента 1,3 м.

Если предполагается возведение фундамента в местности со слабым грунтом, работы по его проектированию желательно поручить опытным специалистам. Они учтут все особенности участка и рассчитают параметры фундамента, который послужит надежной опорой для будущего дома.

Вопросы гидроизоляции и утепления

Гидроизоляция ленты выполняется по всем поверхностям. Горизонтальные изолируют при помощи двойного слоя рубероида, с промежуточным нанесением битумной мастики. Нижний слой устанавливается под опалубку еще до заливки ленты, а верхний укладывается после набора технологической твердости.

Боковые поверхности покрывают битумной мастикой, горячим гудроном или иными средствами. Хорошо себя показали современные пропитки, отсекающие влагу от бетона на капиллярном уровне. Можно использовать рубероид, приклеивая его к стенам ленты на слой битумной мастики.

Утепление ленты также надо производить как с внешней, так и с внутренней стороны. Для этого используют пенополистирол или жидкий пенополиуретан. Выбор материала производится на основании доступности и финансовых возможностей владельца.

Свайный

В последнее время в строительстве набирает популярности использование . По конструкции он похож на столбчатый, но вместо столбов используют сваи или опоры. В отличие от столбов, сваи уже, длиннее и разделяются на следующие виды:

• винтовые;
• буронабивные;
• забивные.

— железные трубы с лопастями внизу для легкого вхождения в грунт. Мелкозаглубленный метод установки позволяет ввинтить их своими руками, для большей глубины потребуется использовать особенное приспособление. Внутри сваи заполняются бетоном.

Для буронабивных свай подготавливают скважины. Внутрь труб вставляют арматурный каркас и бетонируют. На практике чаще используют винтовые и буронабивные сваи. Верхушки установленных свай объединяют опорной конструкцией, которая позволяет выполнять кладку. неустойчив к движению грунта, поэтому применять такой вид можно только на плотных грунтах.

Виды фундаментов, используемые для зданий из пеноблоков

Итак, как упоминалось нами ранее, пенобетон – легкий материал и не требует сооружения массивного основания. Однако малейшая усадка основания, спровоцированная движением грунтовых слоев способна нанести серьезный вред кладке. Дом из пеноблоков покроется трещинами и потребуется дорогостоящий капитальный ремонт. В данной связи основной задачей постройки фундамента под строение из пеноблоков становится обеспечение стабильности основания.

Ленточный тип

Данный вид фундамента требует серьезных вложений, но обеспечивает гарантированную устойчивость, если уложить его под двухэтажный дом. Ширина основания должна быть больше возводимых стен (как минимум на 10 см). Если его высота превышает 60 см, непосредственно под монолит следует уложить песчано-щебневую подушку. Также рекомендуется уложить поверх бетонного каркаса два слоя арматуры, скрепленной между собой проволокой.

Основание из плит

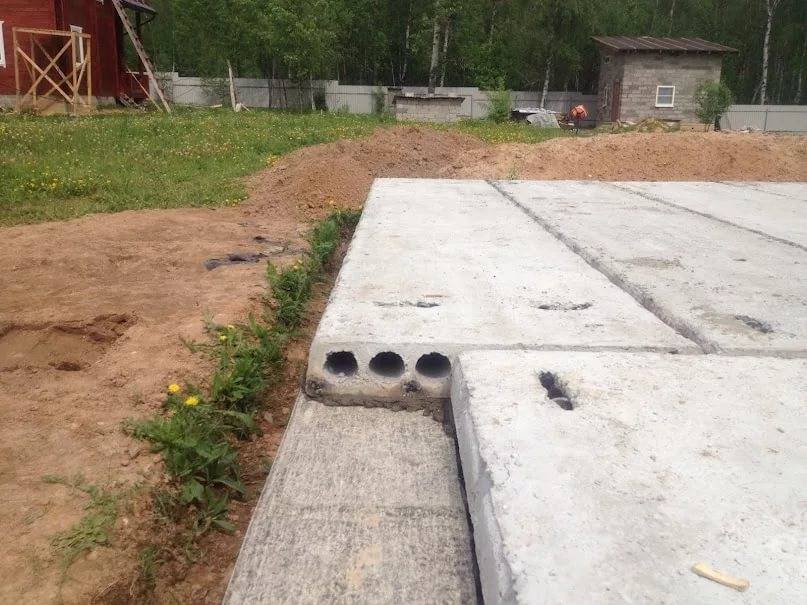

Подобное основание состоит из плит перекрытий, плотно прилегающих друг к другу. Поверх плит укладывается гидроизолирующий слой. Не рекомендуется возводить стены непосредственно на плитном основании – между ними должен находиться дополнительный бетонный блок с еще одним слоем гидроизоляции. Необходимо отметить, что фундамент из плит идеально подходит для одноэтажных зданий и подсобных помещений, но дом с двумя этажами он едва ли выдержит в течение долгого времени, даже если дополнительно усилить его бетонным растворов, создав монолитное основание.

Свайный фундамент

Рекомендуется для двухэтажного дома из пеноблоков, возводимого на неустойчивом грунте. Постройка свайного фундамента требует проведения дополнительных анализов состояния грунта, на основе которых рассчитываются размеры конструкции, количество и габариты свай.

Подготовка котлована и несущей подушки под двухэтажный дом

Подготовка котлована для двухэтажного строения

Разработав котлован под фундамент, дно промеряют с помощью нивелира и делают зачистку края и площадки от осыпающегося грунта. Затем производят разметку под несущую бетонную подушку. Ширина такой бетонной подготовки 100−1200 мм, при толщине 150−250 мм. На неё можно монтировать как монолитный фундамент, так и блочный. Готовят опалубки согласно схеме, устанавливают их по периметру, применив арматуру как упоры, попросту забив их в землю.

Армирование делают в один ярус, арматурой класса А 1−3. Ячейка сетки имеет размер 200х200 мм, стыки вяжут проволокой. Глубина закладки несущего пояса не менее 1,8−2,2 метра для средне пучинистых грунтов 2 типа

Что важно при закладке − сделать под основанием подушку из щебня. Толщина подушки для двухэтажного дома должна быть не менее 120 мм

Щебень укладывают уже на утрамбованный грунт. Затем обустраивают меры по отводу воды или прокладывают гидроизоляционный материал. В случае заморозки строительства на зимний период, в самой нижней точке котлована копают приямок для сбора воды. Размер зумпфа (ливнёвой ямы) должен быть не менее 6 кубических метров.

Особенности почвы на участке

Для того чтобы блочный одноэтажный дом из газо- или пеноблоков прослужил десятилетия и не был подвержен разрушениям, стоит скрупулезно подойти к анализу грунта на участке под застройку

Для того чтобы блочный одноэтажный дом из газо- или пеноблоков прослужил десятилетия и не был подвержен разрушениям, стоит скрупулезно подойти к анализу грунта на участке под застройку. Поскольку для неосведомленного мастера почва может таить в себе различные «сюрпризы». Таковыми являются:

• Чрезмерная увлажненность грунта. В этом случае стоит сначала продумать систему отвода воды с участка и спроектировать систему дренажа, которая будет работать и в дальнейшем, уберегая выбранный для дома фундамент от разрушений.
• Сыпучесть грунта. В этом случае потребуется дополнительное укрепление фундамента или выбор в сторону комбинированного ленточного основания для дома. Поскольку непостоянство грунта может привести к перекосу дома в будущем и как следствие, его разрушению.
• Близкое расположение грунтовых вод к поверхности. Здесь при выборе типа основания необходимо учитывать риск негативного воздействия на фундамент.
• Сложный рельеф на участке. Здесь, вероятнее всего, также придется комбинировать основание либо делать его сборным, чтобы дом являл собой монолитное строение.

Для забора грунта на анализ необходимо пробурить скважину, глубина которой будет достигать 2 метров. На отметке каждые 20 см необходимо взять порции грунта и загрузить их в ёмкости с соответствующей глубине забора маркировкой. При этом подобных скважин лучше пробурить несколько по всему периметру участка, чтобы получить действительную картину относительно свойств почвы на нём.

Факторы, влияющие на выбор

Глубина закладки фундамента для двухэтажного дома из пеноблоков зависит от уровня нахождения грунтовых вод по отношению к поверхности почвы.

Определяется уровень таких вод специальными исследованиями. Можно с целью экономии денежных средств уточнять такую информацию у соседей, которые расскажут, с какой периодичностью и интенсивностью их подвалы и участки затапливаются водой.

Имеет свое значение и точка промерзания почвенного состава, глубина которой варьируется в пределах от пятидесяти сантиметров до двух метров. Такой фактор оказывает непосредственное влияние на выбор уровня заглубленности основания под двухэтажный пеноблочный дом, но чаще всего его влияние оказывается косвенным, а показатель проявления определяется особенностями почвенного состава. Если грунт не является пучинистым, то фундаменту ничего не угрожает даже на большой глубине промерзания.

Выбирая вариант основания, необходимо принять во внимание особенности почвы на строительной площадке. На скалистых и крупнообломочных грунтовых составах рекомендуется возводить ленточные основания в форме буквы «Т»

Разрешается применять плитное основание, закладываемое на небольшую глубину. Если предполагается строительство по непрочным сыпучим местам, двухэтажный объект, имеющий солидный вес, не следует устанавливать на свайное основание. В этом случае подходит фундамент из плит, под которым устраивается песчано-щебневый слой

На скалистых и крупнообломочных грунтовых составах рекомендуется возводить ленточные основания в форме буквы «Т». Разрешается применять плитное основание, закладываемое на небольшую глубину. Если предполагается строительство по непрочным сыпучим местам, двухэтажный объект, имеющий солидный вес, не следует устанавливать на свайное основание. В этом случае подходит фундамент из плит, под которым устраивается песчано-щебневый слой.

По грунтам, чрезмерно насыщенным влагой, отлично эксплуатируются фундаменты ленточного и плитного типа, имеющие дренажную систему и гидроизоляционный защитный слой.

С чего начинается фундамент: грунтовые работы

Возведение фундамента начинается с земляных работ. Необходимо выкопать яму-траншею по периметру будущего строения и под его будущими капитальными перегородками. Глубина ямы определяется глубиной залегания фундамента. Если вы планируете возводить тяжёлые кирпичные стены, необходимо надёжное фундаментное основание, опирающееся на непромерзающий слой почвы. Вот некоторые данные из строительных нормативов:

• глубина промерзания грунта в Иркутске — 2 м;
• в Москве – 1,35 м;
• в Сочи – 0,5 м.

В расчетах глубины траншеи надо учесть, что под фундамент укладывается песчаная подушка толщиной 10-20 см. То есть глубина траншеи под фундамент в Сочи должна быть 0,7-0,8 м, а в Иркутске – 2,2-2,3 м.

На глубину промерзания влияет состав грунта. Песчаные почвы промерзают слабо, вода быстро просачивается сквозь песчаник и не задерживается. Поэтому глубина промерзания редко превышает 1 м.

Глинистые грунты воду не пропускают и накапливают. Поэтому на глинистых почвах глубина промерзания больше, фундамент дома надо опускать глубже.

Глинистые почвы называют сильнопучинистыми. С наступлением морозов они поднимаются вверх (влага превращается в лёд, увеличивается в объёме, и поднимает, «вспучивает» уровень земли).

На заглубленный ниже уровня промерзания фундамент воздействует значительное боковое выталкивание. Дом может подняться вверх, если стены недостаточно тяжёлые. Поэтому на глубоком фундаменте возводят тяжёлые кирпичные или бетонные стены.

Ширина фундаментного основания должна быть больше, чем ширина стен. Например, для кирпичного строения, у которого толщина стен составляет 510 мм (два кирпича), ширина фундамента должна быть 600 мм (больше на 100-120 мм).

В завершении грунтовых работ делаем песчаную подушку. Для этого насыпаем в траншею песок толщиной 10 см (если почвы песчаные) или 20 см (если это суглинки).

Далее, если песок сухой, проливаем его водой и трамбуем. Если влажный – только трамбуем (притаптываем ногами, придавливаем чем-то тяжёлым). Песок выравнивается под уровень. Песок для подушки должен быть крупной фракции, он даёт минимальную усадку.

Разновидности фундамента

По способу исполнения он подразделяется на несколько видов. Наиболее распространенные из них:

• столбчатый;
• свайный;
• ленточный;
• монолитная плита.

Частная жилая постройка

Столбчатый

Применение представленного типа в большей степени оправдывает себя при строительстве щитовых таунхаусов, а, например, дома из газобетона или же финский особняк из брусовой доски, покоящийся на столбах, снискали популярность не только в нашей стране, но и за рубежом.

Технология возведения такого основания сводится к тому, что по намеченному периметру будущей постройки устанавливаются опоры. Они монтируются с определенным интервалом в заранее пробуренные лунки. Диаметр последних носит вариативный характер.

С учетом того, какая глубина является наиболее приемлемой в конкретном случае, строители отдают предпочтение различным видам столбов. В роли опор могут выступать трубы, железобетонные пасынки, бревна, природный камень.

Стобы

Свайный

Еще один вид опорного элемента, получивший широкое распространение в различных сферах строительства, – свая. Современная технология использования свай в качестве ключевой составляющей опорной поверхности представляет собой единый комплекс взаимодополняющих конструктивных элементов.

Такое инженерное решение позволяет исключить деформацию отдельных периферийных частей и обеспечивает равномерное распределение усилия на грунт.

По принципу монтажа сваи свайный фундамент делится на висячий и подпорный.

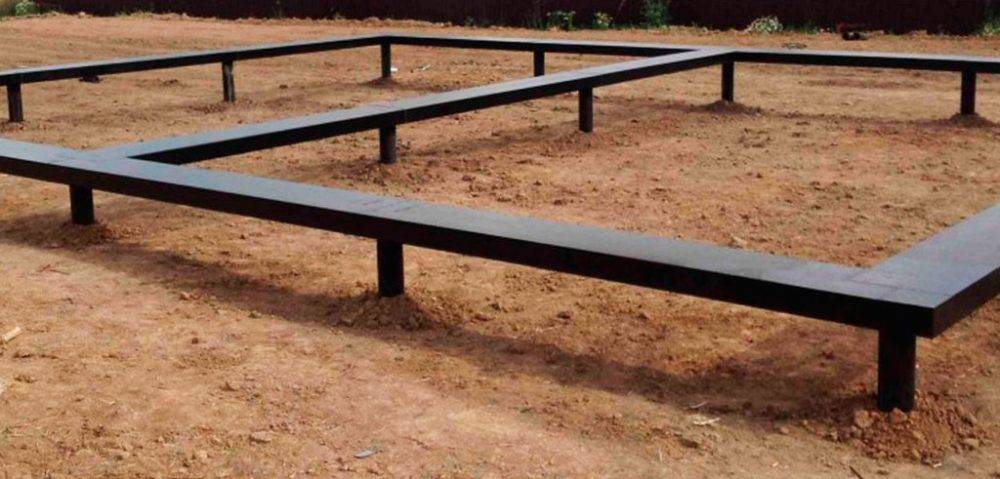

Схема свайно-ленточного варианта конструкции

Первая категория несущих опор устанавливается в плотные почвенные слои, высота которых достигает нескольких метров. Сваи вбиваются в грунт с расчетным интервалом. Значительная часть нагрузки такой опоры приходится на ее боковую поверхность, в то время как основание выполняет второстепенную роль.

В таком положении грунт под давлением стенок опоры может, что называется, «поползти». Этот недостаток компенсируется следующими способами:

• увеличение сечения заготовок;
• увеличение длины сваи;
• придание форме сваи выпуклостей у основания и в местах бокового контакта с грунтом;
• увеличение плотности установки свай.

Схема установки винтовых свай

Подпорные сваи по своим функциональным возможностям разительно отличаются от предыдущих образцов. В отличие от свайных и висячих опор этот тип базисной конструкции погружается на незначительную глубину с маленьким интервалом между двумя соседними элементами. Средняя высота таких опор составляет 40–70 см. Такая технология свойственна для 1-этажных зданий каркасного типа.

Ленточный

Отдельного внимания заслуживает так называемый ленточный вид закладки основания здания. Его принципиальное отличие заключается в том, что в представленном случае используют блочный тип закладки или же сплошную бетонную ленту.

В соответствии с предъявляемыми требованиями по прочности и степени нагрузки блоки могут иметь полнотелую или пустотелую структуру. Дома из газобетона на основе этой технологии отличаются высокой сейсмостойкостью и долговечностью.

Чертеж с глубиной заложения

Монолитная плита

Плитный фундамент – для него характерны большая несущая площадь и исключительно высокий уровень стойкости к сейсмическим колебаниям грунта.

В случае природных катаклизмов, вызывающих смещение или же проседание грунта, такая конструкция останется целой и невредимой благодаря большой площади основания монолитного фундамента, выполненного в виде единой плиты.

Высота такой платформы варьируется в соответствии с условиями конкретной местности. Тем не менее для реализации такого проекта потребуются значительные материальные вложения. В среднем на изготовление только плиты уходит порядка 20–25 м3 бетона, но все зависит от размеров и нагрузок здания.

Армирование монолитной плиты
