Классификации
По срокам эксплуатации выделяются анкеры:
По размерам крепежные элементы разделяются на:
- Малые (длиной до 5,5 см и диаметром до 0,8 мм).
- Средние (длиной до 12 см и диаметром до 1,2 см).
- Большие (длиной до 22 см и диаметром до 2,4 см).
По материалу основанию выделяются анкеры:
- Для плотных бетонных, кирпичных или каменных материалов.
- Для пустотелых кирпичных и бетонных оснований.
- Для листовых материалов — гипсокартона, древесно-стружечных и древесно-волокнистых плит.
По способу крепления выделяются:
Крепление осуществляется за счет прямого механического воздействия рабочей части анкера на основание (расклинивания, трения, упора, сопротивления материала и т. д.).
Дополнительно используют механизм (силу) склеивания, при закреплении применяется клей на основе полиэфирных смол.
Механические анкеры по технике введения в основание разделяются на следующие типы:
Распорные
Распорные анкеры — классическая разновидность данного вида крепежа. Представляют собой стержень в виде болта или шпильки с конусовидным окончанием и внешним элементом в виде гильзы, втулки или пружинного кольца. Конический элемент под воздействием поступательного движения стержня распирает гильзу и закрепляет конструкцию в основании.
Разжимные
Разжимной анкер состоит из резьбового стержня, в качестве которого могут выступать болт, шпилька или винт, и гильзы, состоящей из 4 продольных лепестков с пружинным кольцом и конусной гайкой с одной из сторон. При вращении стержня конусная гайка разжимает лепестки гильзы, в результате чего анкер расширяется и закрепляется в основании за счет силы трения.
Клиновые
Клиновые крепежи представляют собой длинный стержень, на конце которого размещена деформационная гильза. После завинчивания стержня в высверленное отверстие происходит расширение лепестков гильзы. Данный вид крепежа способен выдерживать большие нагрузки.
Пружинные
Пружинные анкеры применяются при работе с тонкостенными основаниями, например, при обустройстве интерьера. Зачастую пружинные анкеры применяются в качестве потолочных и оборудуются крюком. Закрепления анкера происходит за счет разворачивания пружины.
Винтовые
Винтовые анкеры, или болты Молли, используют при работе с пустотелыми конструкциями с низкой несущей способностью — пустотелым кирпичом, гипсокартоном, древесно-стружечными и древесно-волокнистыми плитами и т. д. Болт Молли оборудуется специальной цангой, которая при затягивании болта раскрывается и упирается в материал с обратной стороны.
Как работает анкер клиновый
Анкер клиновой представляет собой шпильку с рабочей частью, изготовленной в виде конуса. С помощью детали и особенности конструкции создается надежное крепление, выдерживающее большие нагрузки.
Сфера применения
Клиновой анкер широко применяется в капитальном строительстве, а также при решении стандартных бытовых задач в процессе ремонта. Анкер-клин подходит для создания крепления крупных конструкций на полу, стенах или других плоскостях, выполненных из прочных материалов.
Для производства клиновых анкеров используется сталь, покрытая методом цинкования, которая характеризуется высокой прочностью. Элемент выдерживает массивные лифтовые шахты, крупные кабельные трассы, нагруженные лестничные конструкции и многое другое, поэтому к деталь должна соответствовать определенным нормативам. При монтаже необходимо соблюдать несколько правил.
Потолочный анкер-клин используется для установки массивных люстр и других тяжелых конструкций. Метиз состоит из стального стержня, распора в виде клина и стопорной шляпки.
Маркировка и конструктивные особенности
Клиновой анкер состоит из следующих элементов:
- шпилька с наружной метрической резьбой, изготовленная из металла;
- цилиндрическая подвижная муфта в виде пояска;
- конусообразный хвостовик;
- гайка для надежной фиксации конструкции.
Выбор анкера зависит от условий эксплуатации, а также масса закрепляемого предмета, толщина крепежной части и другие параметры. Предусмотрена специальная маркировка для удобства. Анкер-клин обозначается аббревиатурой WAM. После этого значения следуют цифры, которыми указывают диаметр, длину и тип резьбы конструкции.
Как правильно выбрать клиновой анкер
Анкеры клинового типа закрепляются на разной глубине, в соответствии с длиной детали. Например, для болта с длиной 40 мм потребуется подготовить отверстие с глубиной от 27 мм. Согласно нормативам ГОСТ, показатель длины анкера начинается от 40 мм и имеет шаг в 5 мм. Максимальное значение составляет более 100 мм. При этом отсутствует специальная защитная рубашка.
Прежде чем купить анкер, обратите внимание на следующие параметры:
- показатель максимальной рабочей нагрузки;
- максимальная нагрузка на выравнивание.
Обе характеристики связаны тем, что разница между параметрами должна быть не более 25%. При этом необходимо, чтобы рабочая нагрузка была больше предельной
Обращайте внимание на прочность материала, в который планируется установить метиз
Область применения
Такой эффективный крепежный элемент, как анкер клиновой, одинаково успешно используется как в капитальном строительстве, так и при выполнении домашних ремонтных работ. Анкер-клин применим в тех ситуациях, когда на поверхности стен, пола и потолка, выполненных из прочных материалов (бетон, кирпич и др.), необходимо надежно закрепить предметы, обладающие большими размерами и значительной массой.
Учитывая тот факт, что такие анкеры часто применяют для выполнения монтажа лифтовых шахт, кабельных трасс, высоконагруженных элементов лестничных конструкций, к их надежности и долговечности предъявляются очень высокие требования
Крайне важно также при использовании этих крепежей строго соблюдать правила их монтажа
Среди разновидностей таких крепежных элементов отдельное место занимает анкер-клин потолочный. Его используют для того, чтобы надежно фиксировать на поверхности потолка тяжелые и габаритные люстры.
Потолочный анкер-клин состоит из стального стержня, стопорной шляпки и клиновидного распора
Стандарты ГОСТ
Анкерные болты считаются наиболее распространенным способом крепежа зданий к фундаменту. Параллельно с оценкой качества самих деталей, должна быть тщательная проверка фундамента. В противном случае есть вероятность нарушения болтовых соединений. Бетон должен быть достаточно прочным, чтобы удерживать анкерные болты. Если бетон слабый или пористый, сверление отверстий под болты может привести к появлению трещин или крошению. Следовательно, никакой гарантии прочности не существует в таких случаях.
Несмотря на то, что опорные стены могут обеспечить стабильность конструкции, необходимо предпринять дополнительные меры для снижения вероятности повреждения. Проекты разрабатывают с учетом не только постоянных факторов воздействия, но и потенциальных сейсмических угроз. Согласно единый строительному кодексу, разработанному на основе ГОСТ, установлено, что фундаментные плиты должны быть прикреплены болтами к фундаменту болтами диаметром 1/2 дюйма на расстоянии не более 1,8 метров друг от друга. Один болт должен быть размещен в пределах 30,5 см от каждого конца секции пластины.
В стандартах ГОСТ регламентируют не только особенности строения болтов, но и прописывают материал, из которого должны изготавливать детали. Основное правило для всех видов анкерных прочных болтов – технология производства из легированной и углеродистой стали. Если это обусловлено маркировкой по ГОСТ, для улучшения свойств болтов дополнительно наносят цинк. Он улучшает качества, защищая крепежные системы от коррозии.
Нанесение цинка возможно двумя способами:
- Гальванический. Суть заключается в том, что для обработки используют гидролизную ванну. Атомы цинка покрывают поверхность анкерного болта.
- Диффузионный. Оцинковка происходит под воздействием высоких температур. Методом нагрева атомы проникают в поверхность крепежа.
Оба способа отлично себя зарекомендовали, поэтому для достижения результата можно использовать любой из них
При этом важно придерживаться правил и нормативов, зафиксированных в строительном кодексе
Фундаментные анкерные болты: ГОСТ, виды, монтаж
Несмотря на то, что фундаменты любого типа являются надежными и прочными элементами строительных конструкций, соединять их со стенами возводимых зданий желательно при помощи специальных крепежей, в качестве которых можно использовать болты фундаментные.

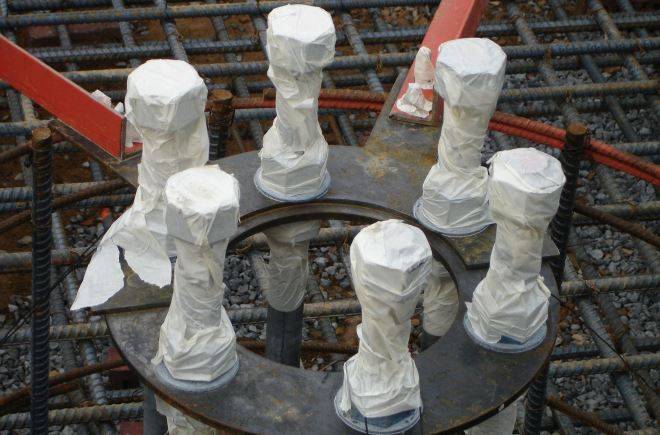

Внедрение фундаментных болтов в монолитную плиту для последующего закрепления несущей колонны
Такие изделия позволяют повысить устойчивость строительной конструкции и отличаются не только своими размерами, но также повышенной прочностью и особой системой фиксации, работающей по принципу якоря, внедренного в структуру строительного материала и находящегося с ним в надежном зацеплении. Чтобы крепления подобного типа эффективно справлялись со своей задачей, необходимо грамотно подбирать их и строго следовать правилам выполнения их монтажа.
Анкерные крепежные элементы для фундаментов — характеристики и где они применяются
Фундаментные болты применяются для крепления тяжелых конструкций и техники к бетону. Они обеспечивают прочное сцепление, и именно от них зависит надежность и срок эксплуатации здания. Используются для ремонта старых оснований, соединения пристроек с домом, фиксирования сборного ростверка со сваями, установки стационарной техники и подвешивания тяжелого оборудования.
Характеристики, типы и размеры
Анкерные болты применяются для крепления особо нагруженных элементов и конструкций, поэтому к их прочности предъявляются жесткие требования, установленные по ГОСТ. Для производства используется только высококачественная сталь. Для защиты стержня наносится цинковый слой. Оцинковку делают гальваническим или термодиффузионным методом. Наилучшим вариантом считается второй способ, так как он создает более надежное и прочное покрытие.
Производятся следующие виды фундаментных болтов:
1. Составной анкерный. Применяются при установке на фундамент оборудования поворотом или с надвижкой. Размещается нижняя шпилька с плитой и муфтой до заливки бетонного раствора. После чего закручивают верхнюю шпильку и скрепляют сваркой. Монтируются анкерные составные болты до бетонирования. Выпускаются диаметром 24-64 мм. Общая длина зависит от соединяемых частей.

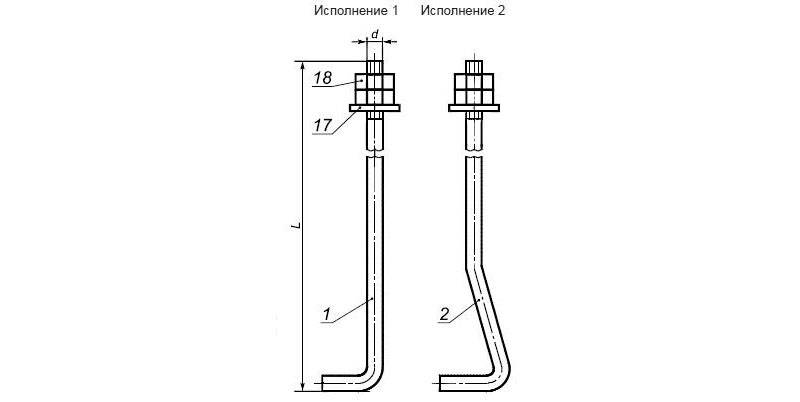

2. Фундаментный изогнутый болт. Область применения та же, используется для монтажа оборудования и других конструкций к железобетонному основанию. Состоит из двух гаек, шпилек и шайбы. От обычного крепежного элемента отличается тем, что конец стержня изогнут под прямым углом. Изготавливается в двух исполнениях: в виде буквы Г и со слегка отклоненной шпилькой в сторону (по-другому называется «лебедь»). Первый тип монтируется до заливки бетонного раствора, второй устанавливается в колодцы готового фундамента и заделывается смесью. Продаются длиной от 30 до 180 см, диаметром 12-48 мм. Главное преимущество изогнутого крепежа – простой способ производства. Для мест с суровыми климатическими условиями (повышенная влажность, холод) делаются из легированной и низкоуглеродистой стали.
3. С анкерной плитой. Сфера применения – полнотелые фундаменты. С помощью них устанавливают несущие и металлические системы. Длина анкерного с плитой болта начинается от 20 см и доходит до 4 м. Диаметр – 16-160 мм. Допустимо его применение как в гражданском, так и в промышленном строительстве. Устанавливаются болты фундаментные с плитой до заливки бетонной смеси. Благодаря характеристикам и нестандартной конструкции их можно использовать для крепления не только в железобетонных сооружениях, но и в основаниях из кирпича и камня.
4. Съемный. Состоит из стержня, один конец которого имеет резьбу, а на другом находится специальное крепление для удержания в бетоне. Фиксируется закладными плитами. Применяется при строительстве жилых и промышленных железобетонных, каменных, кирпичных или бетонных сооружений. Для производства съемных болтов используется высокопрочная сталь, способная выдерживать значительные нагрузки и высокие разрывные усилия. При установке размещается только анкерная арматура, остальные элементы закручиваются после окончательного монтажа.
5. Анкерный прямой. Крепеж имеет стандартную шпильку. Устанавливается в готовое отверстие, после чего замазывается эпоксидным клеем или цементно-песчаной смесью. Выпускается прямой болт фундаментный диаметром 16-42 мм, длиной от 30 до 170 см. Изготавливается из высокопрочной стали, поэтому способен выносить значительные механические нагрузки. Используется для крепления техники и различных конструкций к прочным, неэластичным фундаментам.
6. С коническим концом. Верхняя часть крепежа выглядит так же, как и у анкерного прямого. На противоположном конце расположена конусная деталь, которая способна саморасклиниваться. Производится диаметром 12-48 мм. Монтируется разжимной цангой или цементно-песчаной смесью. Обладают такие крепежи высокой прочностью и устойчивы к коррозии.
Фундаментный болт: последовательность монтажа
Любой фундаментный болт должен устанавливаться согласно следующим правилам:
- Стоит знать, что большинство фундаментных болтов не используются для скрепления конструкций из кирпича. Для этих целей нужны крепежи небольшого диаметра.
- Использование анкерных болтов в пустотелом кирпиче запрещено. Материал может расколоться.
- Заглублять фундаментный болт в материал можно не более чем на половину толщины фундамента, а лучше меньше (см. рис). Так вы гарантируете необходимую прочность основания.
- Разрешается использовать только целые исправные болты.
- Чтобы правильно подобрать фундаментный болт, стоит использовать специальный расчёт его удерживающей способности.
- Фундаментный болт можно монтировать только под стенами здания. Под дверными проёмами их установка не допускается.
- Крепёжные элементы устанавливаются под несущими конструкциями зданий и сооружений.
Где необходим клиновой анкер
Не многим понятно, как правильно подобрать клиновой анкер. Это зачастую приводит к ненадежности крепления. В данном материале мы поговорим о том, для чего нужен анкер клиновой и как правильно его выбирать.
Для того, чтобы создать надежное крепление при помощи клинового анкера с гайкой, в материале необходимо заранее просверлить отверстие.
Сам анкер вбивается в данное отверстие, при этом происходит расклинивание его «лепестков», за счет чего создается наиболее прочное соединение. Но на этом установка крепления не заканчивается. После того, как анкер вбит в отверстие, его болт закручивают при помощи специального гаечного ключа.
В связи с тем, что данный вариант крепления самый прочный для больших тяжестей, он является самым популярным в строительстве крепежом. Особенно это заметно при работе с такими материалами, как газо- и пеноблоки, кирпич, бетон.
Подумайте сами, ведь данное крепление не так уж сложно установить, но при этом коэффициент полезного действия у него высок. Да и цена на клиновой анкер не высока, а разность цены зависит только от размера выбранного анкера.
Стоит так же заметить, что не только к бетонным конструкциям применим данный вид крепежей. Полезен клиновой анкер и при монтаже различных металлических деталей.
Для домашних мастеров это огромное преимущество. Ведь, как говорилось ранее, данный крепеж очень прост в использовании и с ним справится даже новичок. Клиновой анкер подходит для конструкций с большой массой, но подбирать его следует точно по всем параметрам.
Размеры и принцип действия клинового анкера
Состоит анкер клиновой из болта, на конце которого присутствует гильза. Установка данного крепления не представляет никаких трудностей, кроме сверления отверстия. Дело в том, что размер сверла для отверстия должен полностью соответствовать диаметру анкера.
После того, как отверстие готово, остается сделать самое простое. Во-первых, в отверстие вставляется сам клиновой анкер. Далее молотком он забивается, при этом для каждого анкера прикладывается инструкция по забиванию.
И, наконец, анкер докручивают в отверстие при помощи гаечного ключа. Это так же делается при помощи рекомендаций из инструкции. Чаще всего используется оцинкованный клиновой анкер для сохранения от влаги.
При выборе анкера клинового нужно понимать, что его размер зависит от многих факторов. Самое главное — точно рассчитать нагрузку на крепеж. В этом может помочь специалист, консультант магазина или формула расчета.
Если вы примерно определили все необходимые показатели, но не сосем уверены, то лучше приобретать анкер немного большего размера. Это обезопасит крепление от перевеса. К примеру, если вы рассчитали, что вам подойдет клиновой анкер 10, то лучше отдать предпочтение 12.
Обычно размер и вес клинового анкера указан на гильзе. Однако бывают случаи, когда он отсутствует. Тогда вы можете просто измерить его при помощи штангенциркуля.
При самостоятельном проведении замеров, важно определить три величины. Первое — это диаметр самого анкера с гильзой, он поможет при выборе сверла. Второй показатель — диаметр болта без гильзы
Этот показатель нужен для определения размера гаечного ключа
Второй показатель — диаметр болта без гильзы. Этот показатель нужен для определения размера гаечного ключа.
И третий показатель — длина анкера. Для ее правильного выбора нужно точно знать толщину поверхности. На анкере параметры указываются именно в той последовательности, в которой они описаны здесь.
Что следует знать:
- Если вы отдаете предпочтение такому креплению, как клиновой анкер, то обязательно ознакомьтесь с его техническими характеристиками.
- Помните, что установка анкера разрешена только в том случае, если нагрузка на него не менее 1/4 от максимально возможной.
- И даже если вам кажется, что вы легко справитесь с установкой такого крепежа, как клиновой анкер, воспользуйтесь инструкцией и изучите технологию максимально подробно.

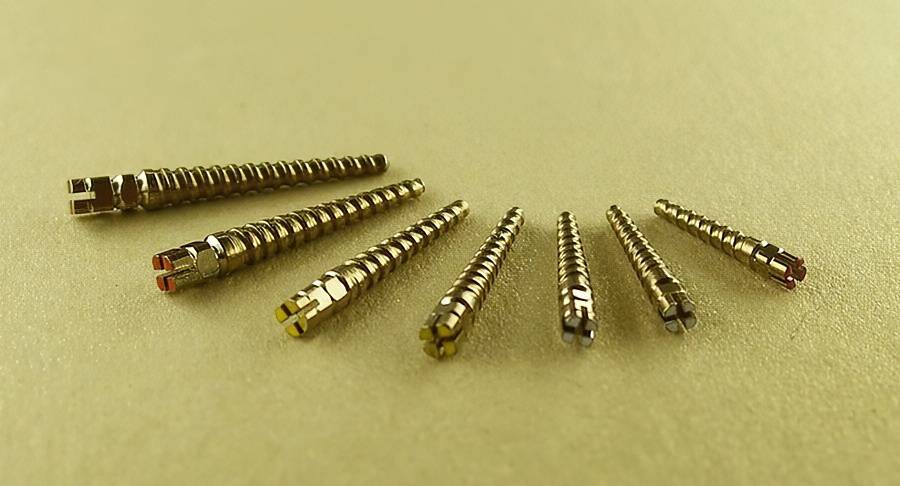

Стоматологические анкерные штифты
Анкерное крепление используется и в стоматологии при эндодонтическом лечении и протезировании зубов. Укрепленные штифты, изготовленные в соответствии с анкерной системой, размещаются внутри корневого канала зуба и укрепляет корень зуба и его видимую часть. Тем самым происходит протезирование зуба, препятствующее доступу бактерий в корневую систему и противостоящее механическому воздействию, которое способно разрушить зуб.
Стоматологический штифт крепятся к зубу по типу якоря и бывают нескольких видов:
- Активные — формируют нарезку на стеках канала благодаря наличию резьбы, крепление происходит за счет силы трения.
- Пассивные — прикрепляются за счет фиксирующего цемента.
- Полуактивные — крепятся за счет цемента и резьбы на ограниченной части штифта.
Козырек
Отверстие для фиксации козырька над входом выполняется сверлом. Стальные или деревянные кронштейны, удерживающие конструкцию, в дальнейшем крепятся анкерами.
Сверление выполняется аккуратно и осторожно. Предварительно делается разметка под нужную высоту козырька
Сверлить в шовные соединения не стоит. Козырек может обрушиться.
Анкерная продукция отличается улучшенными свойствами в сравнении с другими метизами. Обеспечивается повышенная степень фиксации предметов большого веса. Это при условии покупки изделий в специализированных строительных магазинах с сертификатами качества на имеющийся товар
Важно не экономить на креплении. Такая ошибка может дорого стоить
Механические виды
Распорный анкер
Фиксирующая способность данных элементов обеспечивается наличием у них специального клина.
Используется для крепления к бетонной основе предметов, обладающих внушительной массой, к примеру, столбов, стоек для ворот из металла или профнастила, габаритных промышленных установок и пр. Эти строительно-крепежные элементы оснащены специальным клином, обеспечивающим надежность крепления. Чтобы надежно закрепить оконные или дверные рамы к бетонной основе, используется рамный анкер. Это длинный крепежный элемент, оснащенный двумя зонами расклинивания, благодаря чему крепко удерживает конструкцию. Для сэндвич панелей рекомендуется использовать распорный дюбель, изготовленный из высококачественного нейлона.
Металлический, полимерный или нейлоновый забивной
С помощью такого крепежа осуществляется быстрый монтаж лаг, деревянного бруска, металлического швеллера и других конструкционных элементов к бетонной поверхности. Сначала бетонный пол или плиту необходимо просверлить, затем анкер забивается в полученное отверстие молотком. После на это место монтируется то, что требовалось установить. С помощью шпилек, которые фиксируются гайками, проводится окончательная фиксация. Специалисты не советуют использовать забивные крепежи для старого пористого бетона, а также для легких бетонов, к примеру, газо- и пеноблоков.
Крепеж PFG
Такие элементы целесообразно использовать, когда поверхность, к которой что-то будет фиксироваться, не отличается высоким качеством.
Применяются для работы с сооружениями из бетонов низкого качества. Кроме этого, такой крепеж подойдет для фиксации элементов, таких как профиля, на потолках и стенах в ветхих зданиях. Метиз отличается от остальных большей площадью расширения. Существуют PFG дюбеля, которыми к поверхности фиксируются тросы, веревки. Такие разновидности крепежей оснащены специальным кольцом, которое часто используется для установки люстр, светильников. Анкерные PFG элементы, которые выглядят как буква «Г» в основном применяются для монтажа на стеновую поверхность водонагревателей.
Нагель по бетону
Это специальные гвозди, используемые для крепления необходимых объектов в сложных участках — у краев бетонной вертикальной поверхности. Нагелю не требуется дополнительной фиксации, потому что крепеж вкручивается непосредственно в просверленное заранее отверстие. Чтобы крепление приобрело большую прочность, перед вкручиванием нагеля рекомендуется залить в отверстие немного эпоксидного клея.
Клиновой крепеж
Прочность фиксации элемента обеспечивается клином, который становится шире в момент его вбивания.
Такой тип болтов используется для фиксации к бетону тяжелых элементов, к примеру, металлической стойки, бетонного столба, укрепленного с помощью арматуры, строительных лесов. Перед установкой клинового дюбеля предварительно просверливается отверстие, при этом крепление крепежа осуществляется без рубашки. Во время вкручивания клин, расположенный по центру втулки, постепенно расширяется
Когда дюбель будет забит, важно не забыть хорошо затянуть гайку, которая фиксирует болт после расширения пробки
Дюбель для крепления провода и гофры
Крепеж кабеля или гофры осуществляется специальными болтами-клипсами, имеющими форму хомута, причем сам хомут бывает 2 разновидностей — для плоских и круглых кабелей, например, таких как KLD и RG 6. Сначала в бетоне высверливается отверстие, после в хомут закладывается кабель, затем дюбель проталкивается в отверстие. Боковые стороны клипсы оснащены специальными насечками, надежно удерживающими крепеж.
Хомут вместе с кабелем фиксируется в уже готовом отверстии в стене.
С гайкой
Конструктивными элементами анкерного болта данного типа являются:
- резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
- накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).
Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие
Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.
Монтажные параметры анкера с гайкой
Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:
- сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
- тщательно очищают посадочное отверстие;
- аккуратно забивают анкерный болт с гайкой при помощи молотка;
- затягивая гайку, добиваются надежного крепления анкера.
После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.
Порядок установки анкерного болта с гайкой
Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.
Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.
