Как сделать фундамент стаканного типа

Особенности конструкции

Обычный столбчатый фундамент представляет собой конструкцию в виде отдельных столбов, чаще прямоугольной формы, которые устанавливаются под такими несущими элементами здания, как колонны или стойки. Традиционный ленточный фундамент устраивается в виде протяженной ленты, на которую опираются несущие стены. Если совместить эти два типа фундаментов, то получится конструкция, похожая на свайный фундамент с ростверком, объединяющим сваи. Однако столбчато-ленточный фундамент имеет принципиальные отличия от свайного, которые заключаются в следующем:

• Cвайные фундаменты используются преимущественно в грунтовых условиях со слабыми грунтами, имеющими невысокую несущую способность. Функция сваи заключается в том, что она должна пройти сквозь слой слабого грунта и найти опору в слое с высокой несущей способностью. Чтобы найти этот слой делают геологическое исследование. Поэтому длина свай может достигать 10-ти и более метров. Столбчато-ленточные фундаменты применяются в грунтовых условиях с нормальной несущей способностью основания, при этом заглубление столбов в грунт должно составлять величину, которая всего лишь на 200—250 мм превышает глубину сезонного промерзания грунта, то есть в пределах 1,5 – 2,0 метров.
• Сваи передают нагрузку от здания через нижнюю и боковую поверхность. В отличие от свай, столбы в столбчато-ленточном фундаменте передают нагрузку только через подошву.
• Поперечное сечение свай в большинстве случаев гораздо меньше, чем поперечное сечение подошвы столбов.
• Свайные фундаменты могут применяться практически для любых зданий и сооружений, ленточно-столбчатые фундаменты используются преимущественно для легких строений – одно и двухэтажных жилых домов – каркасных и каркасно-щитовых, деревянных из бруса или бревна, из СИП-панелей, для домов из газобетона, газобетонных и пенобетонных блоков, бань, гаражей, заборов и т.п.

Единственное общее у этих двух типов фундаментов – это ростверк или лента, которые связывают отдельные опорные элементы конструкции. При этом в ленточно-столбчатом фундаменте лента выполняет те же функции, что и ростверк в свайном – играет роль многопролетной балки на опорах, передающей нагрузку от стен здания на столбы, которые в свою очередь передают нагрузку на грунт. В этом и кроется одно распространенное заблуждение: ленту в ленточно-столбчатом фундаменте считают элементом, который передает часть нагрузки на грунт наряду со столбами.

С тем, что лента в столбчато-ленточном фундаменте играет роль висячего ростверка, связан и характер ее армирования. Лента армируется пространственным каркасом, в котором и верхние и нижние арматурные стержни рабочие.

Методы классификации и обозначение изделий

С

таканные фундаменты различают по нескольким признакам.

• 1Ф предназначен под колонны-стойки с геометрическими размерами 300х300м.
• 2Ф — фундамент под колонны 400х400 мм.

В зависимости от толщины стен и возможной нагрузки фундаменты делят на 3 типа.

Первый предназначен для возведения стен толщиной до 250 мм включительно, а второй для кладки толще 250 мм. Третий тип предназначен для особо тяжёлых конструкций и предусматривается проектом.

Кроме того, различают два типа в зависимости от эксплуатации в агрессивных средах: Н — нормальной проницаемости, П — пониженной проницаемости.

Маркировка

Обозначение фундамента выполняют краской на боковой поверхности конструкции. Маркировка состоит из одной или двух буквенно-цифровых групп, разделённых дефисом.

В первой группе, согласно ГОСТ, указывают размеры подошвы и высоту изделия в дециметрах, которые округляют до целых цифр.

Вторая группа раскрывает несущую способность, а также тип проницаемости, если фундамент предназначен для размещения в агрессивных средах.

Примеры обозначений:

1. 1Ф13.8-1. Фундамент для колонны 300х300 мм с размером подошвы 1300х1300 мм, высотой 800 мм. Несущая способность 1 группы для стен толщиной до 250 мм.
2. 2Ф20.9-2П. Поперечный размер колонны 400х400 мм, подошва 2000х2000, высота 900 мм. Возможно строительство стен толще 250 мм, использован бетон пониженной проницаемости.

Изготовление фундаментов стаканного типа и основные требования к ним

При установке таких оснований нужно помнить, что прочность изделия может быть достигнута только за счет использования качественных строительных материалов и хорошего армирования. Поэтому железобетонный фундамент и отличается длительным сроком эксплуатации.

Установка колонны в стакан фундамента.

Этот тип основания редко используется в общем частном строительстве, потому что отличается высокой стоимостью и необходимостью использовать механизированную технику. Основание запрещено ставить на пучинистых и просадочных почвах. Технология предусматривает установку железобетонных опор и стоек в готовый стакан, в котором затем происходит фиксация.

Требования к фундаменту:

1. Бетон должен соответствовать М200 и обладать степенью водонепроницаемости В2;
2. Транспортировку стоек следует осуществлять на место строительства только после того, как основание наберет необходимый запас прочности;
3. Следует обязательно выполнить армирование основания. Толщина слоя бетона вокруг армирования должна составлять не менее 30 мм;
4. Обнаженная арматура – заводской брак, в строительстве использовать такие изделия категорически запрещено;
5. Если в бетоне есть трещины с толщиной более 0,1 мм, то это также брак;
6. Все производственные петли в блоках нужно аккуратно демонтировать, забивать их в бетон категорически запрещено.

Когда нужно обязательно использовать стаканный фундамент

• При строительстве промышленных и частных зданий общего назначения, в несущей конструкции которых используются бетонные опоры и стойки;
• При возведении электростанций, а также в атомной промышленности, при монтаже армированных стоек для машинных и конденсационных отделений;
• При проведении реставрационно-востановительных работ на стойках и колоннах в административных зданиях;
• Если проектом предусмотрено использование стоек как единственно возможной несущей конструкции здания.

Преимущества стаканных фундаментов

• Высокая прочность и качество заводских блоков, т.к. при их производстве осуществляется контроль качества и проверка на прочность и разрыв всех несущих элементов;
• Это оптимальное основание для строительства промышленных зданий, где присутствуют локальные нагрузки на единицу площади фундамента;
• Простая технология монтажа;
• Экономия сил и времени на возведении фундамента.

Также нужно учитывать необходимость транспортировки отдельных стоек и колонн непосредственно от производителя, а, учитывая их размеры, иногда приходится продумывать специальные маршруты следования.

Монтаж стаканного фундамента

Учитывая ключевые особенности рассматриваемых фундаментов, монтаж проводится только под непосредственным наблюдением специалистов. Только они способны контролировать весь процесс установки опор и правильность их армирования. В процессе монтажа, железобетонные изделия проходят несколько этапов:

1. Подготовка поверхности. Ее тщательно выравнивают, т.к. смещение железобетонных балок в фундаментах стаканного типа крайне нежелательно;
2. Подготовка углублений. Выкапываются на конкретную глубину, затем выполняется их укрепление гравием, тщательно трамбуются;
3. Устройство железобетонного фундамента. На этом этапе также используется трамбовка грунта, а также происходит установка блоков.

Ключевая задача, которая стоит перед фундаментами стаканного типа – это обеспечение равномерного распределения нагрузок по всей поверхности почвы. Соответственно, использовать стаканные основания можно только на такой почве, которая способна выдержать большие нагрузки и не проседать со временем.

Гидроизоляция стаканного фундамента

Гидроизоляционный материал для фундамента в рулонах

Учитывая, что основание стаканного фундамента делается с бетона, то он неизбежно будет разрушаться за счет воздействия грунтовых вод. Соответственно, нужно обязательно делать монтаж гидроизоляции по внешнему контуру плит прямоугольной формы. Как правильно делать гидроизоляцию плиты?

1. Сначала нужно тщательно очистить поверхность фундамента от загрязнений и выровнять с помощью жидкого бетонного раствора;
2. Затем на чистую поверхность нанести слой битума или другой водоотталкивающей смазки и подождать несколько часов, пока она высохнет;
3. Поверх битума установить слой рубероида, все соединительные швы герметизировать мастикой или жидкой смолой;
4. В некоторых случаях допускается покрывать гидроизоляцию в несколько слоев, особенно если грунт отличается высоким уровнем залегания грунтовых водяных горизонтов.

Если возводить фундаменты стаканного типа строго в соответствии с нормами ГОСТа, делать правильный монтаж и использовать только заводские бетонные изделия, тогда основание получится прочным, способным выдержать огромные нагрузки. Не стоит его возводить «на глаз», тут нужен четкий и правильный расчет каждого элемента, вплоть до максимальной глубины погружения несущей плиты.

Технология возведения стаканных фундаментов

Сборный фундамент стаканного типа

Возводить такие фундаменты нужно только строго по рекомендациям существующего ГОСТа и под присмотром специалистов. Сделать сборку стаканного основания не сложно, если придерживаться существующей технологии.

Расчет отдельных монолитных или сборных плит под будущее основание

Если обратить внимание на разрез такой плиты, то можно обратить внимание на сложную систему арматурных прутьев, опоясывающих плиту и стакан. Каждый элемент арматурной сетки рассчитывается отдельно, как и ширина стакана. А плиты уже имеют стандартные размеры длины, ширины и толщины.
Подготовка поверхности

Сначала нужно расчистить территорию строительной площадки, провести разметку и выравнивание. Выравнивание делается по той причине, что смещать железобетонные плиты нельзя. Поэтому, поверхность должна быть идеально ровной, допускается смещение не более 1-1,5 градуса по ГОСТу. Если поверхность слишком неровная, тогда допускается подсыпка песком, ее уровень должен составлять не менее30 см выше уровня подошвы основания.
Проводится разметка осей будущего основания. Для этого на обноске делают монтаж жесткой проволоки или стального троса и делают протяжку по направлению буквенных и перпендикулярных осей. Все точки соединения и разметки четко указаны в проекте такого основания, а также четко указаны длины промежуточных соединительных балок.
Затем наносятся контуры будущего основания и копаются траншеи на заданную глубину. На дне ям делается песчано-гравийная подушка, увлажняется и трамбуется.
Когда все подготовительные работы выполнены, начинается монтаж железобетонных блоков. Его делают строго по ГОСТу, соблюдают горизонтальную и вертикальную точность. После монтажа блоков проводят сложное армирование конструкции, причем в открытой плоскости стакана должно быть горизонтальное и вертикальное пересечение прутьев несущей конструкции.
После установки блоков нужно подождать, пока бетон наберет марочную прочность и потом начинать монтаж столбов для несущих конструкций

А плиты уже имеют стандартные размеры длины, ширины и толщины.
Подготовка поверхности. Сначала нужно расчистить территорию строительной площадки, провести разметку и выравнивание. Выравнивание делается по той причине, что смещать железобетонные плиты нельзя. Поэтому, поверхность должна быть идеально ровной, допускается смещение не более 1-1,5 градуса по ГОСТу. Если поверхность слишком неровная, тогда допускается подсыпка песком, ее уровень должен составлять не менее30 см выше уровня подошвы основания.
Проводится разметка осей будущего основания. Для этого на обноске делают монтаж жесткой проволоки или стального троса и делают протяжку по направлению буквенных и перпендикулярных осей. Все точки соединения и разметки четко указаны в проекте такого основания, а также четко указаны длины промежуточных соединительных балок.
Затем наносятся контуры будущего основания и копаются траншеи на заданную глубину. На дне ям делается песчано-гравийная подушка, увлажняется и трамбуется.
Когда все подготовительные работы выполнены, начинается монтаж железобетонных блоков. Его делают строго по ГОСТу, соблюдают горизонтальную и вертикальную точность. После монтажа блоков проводят сложное армирование конструкции, причем в открытой плоскости стакана должно быть горизонтальное и вертикальное пересечение прутьев несущей конструкции.
После установки блоков нужно подождать, пока бетон наберет марочную прочность и потом начинать монтаж столбов для несущих конструкций.

Технология подливки

После проверки и окончательного или предварительного монтажа оборудования на фундаментной плите, проводят подливку под базу колонны бетонным раствором. Им заполняют расстояние между опорой оборудования и фундаментом. Если оборудование устанавливается на временные опорные части, подливку выполняют после предварительного этапа закрепления колонн, а при установке на постоянные опорные элементы — после окончательного этапа закрепления.

Перед подливкой баз колонн верхний слой фундамента очищается от масляных пятен, освобождается от лишних предметов и увлажняется. Раствор подается с одной стороны конструкции до обнаружения его с противоположной стороны, на уровне 2-3 сантиметров от основной части.

Гидроизоляция стаканного фундамента

Гидроизоляционный материал для фундамента в рулонах Учитывая, что основание стаканного фундамента делается с бетона, то он неизбежно будет разрушаться за счет воздействия грунтовых вод. Соответственно, нужно обязательно делать монтаж гидроизоляции по внешнему контуру плит прямоугольной формы. Как правильно делать гидроизоляцию плиты?

1. Сначала нужно тщательно очистить поверхность фундамента от загрязнений и выровнять с помощью жидкого бетонного раствора;
2. Затем на чистую поверхность нанести слой битума или другой водоотталкивающей смазки и подождать несколько часов, пока она высохнет;
3. Поверх битума установить слой рубероида, все соединительные швы герметизировать мастикой или жидкой смолой;
4. В некоторых случаях допускается покрывать гидроизоляцию в несколько слоев, особенно если грунт отличается высоким уровнем залегания грунтовых водяных горизонтов.

Поэтапная инструкция монтажа фундамента стаканного типа

Приступать к строительству фундамента стаканного типа можно только после создания проекта, точно рассчитанного специалистами. В этом проекте должен учитываться вид нагрузки: при центральной используются опорные плиты квадратного сечения, при боковой – прямоугольного. Вид башмака и его сечение зависят от грунта и несущей способности фундамента.

Но независимо от размеров и вида, фундамент должен изготавливаться из бетона марки М200 с впитыванием влаги до 5% максимум от собственного объема (обозначается маркировкой В2). Для армирования используется арматура класса А2 или А3 для сварных конструкций.

Установка фундамента из готовых блоков

Первое, из чего начинается любое строительство – обеспечение подъездной дороги к объекту. Не стоит экономить на щебенке – вес каждого блока варьируется от 1,3 до 5,8 тонн, так что тяжело груженые фуры по грунтовке после дождей могут не проехать. Когда на стройку доставлен кран, экскаватор и все материалы, можно приступать к устройству фундамента:

1. Выкапываются котлованы под стаканные блоки согласно разработанному проекту. Сначала экскаватором, а потом выравниваются по нивелиру вручную лопатами.

На дно обязательно насыпается минимум 30 см песчано-гравийной подушки, которая должна быть больше будущей плиты основания на 30 см. Сначала – гравий, который трамбуется и выравнивается по уровню. Потом такой же толщины слой увлажненного песка. Если песок поливается со шланга, нужно быть предельно аккуратным, чтобы не намочить земляное дно. Если дно котлована и песчаная подушка не выровнены, не добиться равномерного распределения веса. Согласно проекту, размечается центральная точка для каждого котлована, по которой будет выверяться положение плиты основания и башмака. С помощью крана блоки переносятся к котловану, а два строителя на весу выравнивают их согласно разметке и после этого кран опускает блок.

Выбранным из котлованов грунтом производится обратная засыпка установленных стаканов.

После того, как все стаканы засыпаны, с помощью крана устанавливаются железобетонные колонны.

Фундаментная балка укладывается на стаканы между колоннами – для нее не нужно дополнительно заливать ленточный фундамент. А уже на эту балку будет ставиться бетонная стеновая панель.

Скорость установки готовых стаканов действительно впечатляет – за неделю можно поставить до 130 стаканов и сразу же приступать к возведению стен, не дожидаясь застывания фундамента, как это происходит при заливке.

Устройство монолитного фундамента

Несмотря на то, что стоимость готовых стаканных блоков не так и высока, практически всю денежную выгоду нивелирует сложная и дорогостоящая доставка многотонных башмаков. В некоторых случаях гораздо проще залить фундамент на месте, заказав несколько бетономешалок с готовой смесью. Самостоятельно замешивать бетон не стоит – добиться нужной марки не получится. Процесс устройства не очень отличается от установки готовых блоков:

1. Выкапываются котлованы, выравнивается дно, укладывается и трамбуется песчано-гравийная подушка.
2. Делается подбетонка – тонкий и ровный слой цементного раствора, который предотвратит потерю бетонного молочка.

На подбетонку устанавливается армирующий каркас для будущего стакана. Сваривать можно арматуру только с соответствующей маркировкой, если арматурные пруты не предназначены для сваривания, их связывают поволокой.

Вокруг армирования устанавливается опалубка, повторяющая форму стаканного блока. Если же планируется установка железных колонн, вместо пустой ниши внутри башмака делается монолитный стакан с вмурованными анкерами из высокопрочного металла.

Когда опалубка готова, можно приступать к заливке бетона. Не стоит забывать вибрировать бетон погружным вибратором до полного исчезновения пузырьков воздуха, поднимающихся из глубины. Если этого не делать, под весом стен и перекрытий основание может начать трескаться.

Снимается опалубка после того, как бетон затвердеет – ориентировочно на третий день после заливки. Остаточную прочность бетон набирает только через месяц, все это время фундамент нужно поливать и укрывать.

Только после того, как фундамент остаточно затвердеет, можно приступать к обратной засыпке и установке колонн.

Для понимания процесса, на видео показано, как заливается подобный тип фундамента:

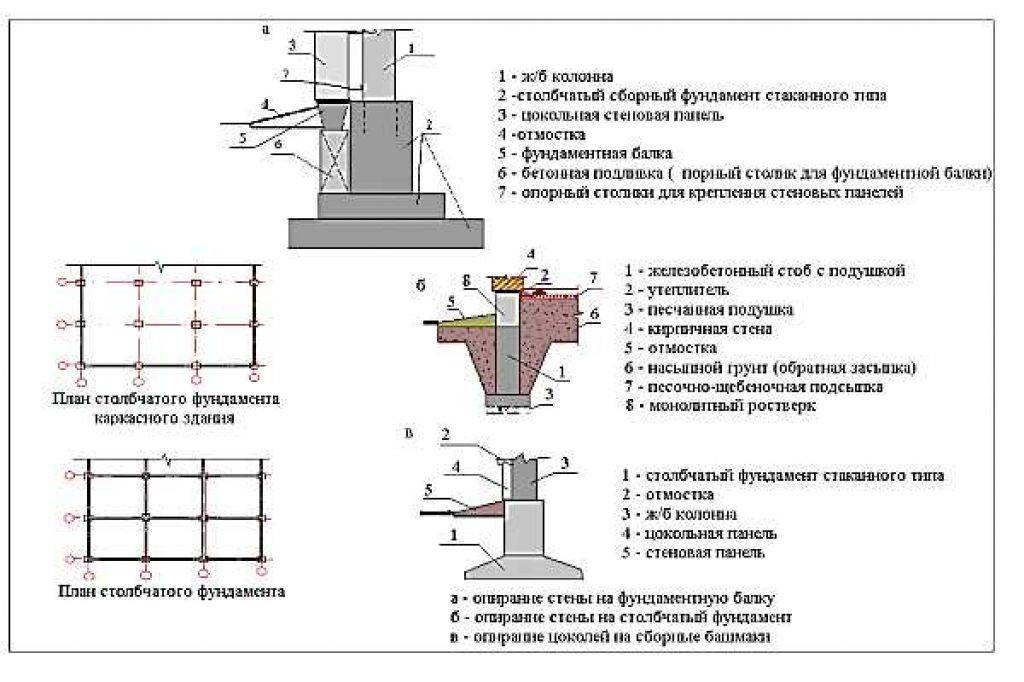

Устройство (схема)

Согласно нормативным документам фундамент стоит из следующих элементов:

1. Опорная монолитная железобетонная подушка с крупными размерами. Она может быть круглой или квадратной. Обязательна иметь верхний защитный гидроизоляционный слой. Изготовить подушку можно на стройплощадке или заказать готовые изделия у производителя. Основа укладывается на утрамбованный песчано-гравийный слой.
2. По центру основы монтируется железобетонный подстаканник. Имеет прямоугольную форму, отцентрированное углубление для установки опорного элемента. Обязательно происходит армирование стаканов в горизонтальном и вертикальном направлениях.
3. Далее в стакан устанавливается стальная или железобетонная опора. Сечение колонны может быть в форме квадрата или круга. При этом длина и размеры зависят от особенностей грунта и расчетных нагрузок.
4. Затем на опору устанавливается колонна. Она является главным несущим компонентом, берущей на себя основную часть нагрузок от будущих сооружений.

Сборные опорные подушки имеют форму в виде трапеции со скошенными боковыми гранями. Монолитные плиты — прямоугольную форму. Если изготовление фундамента происходит из монолитной плиты, то стакан также должен выполняться из монолита и быть единым целым с плитой за счет их общего армирования.

Процесс рихтовки

Устройство монолитного фундамента под колонну

В том случае, если колонны здания осели либо у них неравномерная осадка, производится рихтовка.

При рихтовке к патрубкам присоединяется шланг от бетононасоса и далее под давлением закачивается пластичная пульпа из песка с добавкой глины, либо другого пластификатора.

Колонна немного поддомкрачивается за счёт выдавливания пульпой железобетонного фундамента.

Применяя на практике данный вариант можно достичь следующих экономических показателей:

• Уменьшения расхода металла на 10-15%;
• Уменьшения расхода бетона на 20-30%;.
• Уменьшения трудоемкости изготовления и монтажа фундамента;
• Обеспечивается рихтовка на случай проседания колонн, для более удобной эксплуатации здания.

Технология изготовления сборного железобетонного основания

Важно помнить, что установка сборного железобетонного фундамента стаканного типа допустима только в теплую погоду. Согласно нормативной документации монтаж изделий на мерзлую землю запрещена. При этом все работы должны производиться с привлечением тяжелой спецтехники и под контролем опытных строителей, инженеров и других специалистов

При этом все работы должны производиться с привлечением тяжелой спецтехники и под контролем опытных строителей, инженеров и других специалистов.

Подготовительные работы

После получения всех данных и составления проектной документации можно приступать к монтажу фундамента. Инструкция следующая:

1. Подготовка. В первую очередь подготавливается участок. Для этого требуется очистить его от растительности, мусора. Снять верхний плодородный слой почвы.
2. Копка. Ямы вырыть отдельно для каждого элемента. Либо подготовить траншею в виде одной линии, которая будет проходить по контуру будущего сооружения. Далее очистить дно, сделать его ровным, хорошо утрамбовать.
3. Подсыпка. Требуется при возведении сооружения на слабой почве, склонной к деформациям под воздействием массы фундамента и основного здания. В качестве уплотнения используется гравий и песок. Толщина должна быть указана в проектной документации. При этом песчаный и гравийный слои обязаны быть одинаковыми. В начале засыпать гравий. Его выравнять и утрамбовать. Затем насыпать песок. Его увлажнить, тщательно утрамбовать.

На дне вырытой траншеи разметить участки месторасположения плит с помощью обносочных досок и ленты. В месте пересечения осей поставить отвес. Он укажет на точку для монтажа опорного блока. Контуры шаблона плиты перенести на грунт. Отметки можно сделать веревкой и колышками. После проверить горизонтальный уровень подсыпки. Если есть перекосы, то выровнять подсыпку до идеального значения.

Монтаж блоков

1. Монтаж блоков. В каждом элементе есть специальные монтажные петли. Для быстрой их установки достаточно зацепить эти петли краном. Немного приподняв блок, следует убрать прилипший грунт. Далее переместить его на нужный участок. Затем происходит корректировка расположения плит. Если требуется, то повернуть или переместить ее в необходимом направлении. Затем установить ее на положенное место. Аналогичным способом следует разместить все элементы.
2. Армирование. Готовые стержни закрепить друг с другом сварочным аппаратом. Уложить арматуру во все элементы фундамента.
3. Обратная засыпка. Пустоты возле блоков засыпать землей, хорошо утрамбовать.

Гидроизоляция

Затем приступить к созданию гидроизоляционного слоя. Наносится он на внешнюю поверхность блоков.

Инструкция следующая:

1. поверхность блока очистить от грязи, выравнять ее цементной смесью;
2. после высыхания промазать битумом;
3. после затвердения битума монтировать рубероид, обработать стыки мастикой.

Установка колонн

Заключительный этап работ — установка колонн. Инструкция следующая:

Предварительно привезенной колонны разложить в удобном месте. Так спецтехника сможет с легкостью добраться до них, переместить на нужный участок. Монтаж колонн представляет собой нанесение специальных рисок

После установки краном этих элементов важно оценить соосность основания и колонн. Она должна быть максимально точной, соответствовать всем требованиям. Иначе в скором времени произойдет смещение балок

Далее монтировать фундаментные балки. Заново разметить и определить проектные показатели места размещения колонн. Затем удалить грязь с балок, закрепить их тросом и навесить над колонной. Закрепить балки болтами, проверить соосность. Если все в порядке, то закрепить их в консоли колонны

Иначе в скором времени произойдет смещение балок. Далее монтировать фундаментные балки. Заново разметить и определить проектные показатели места размещения колонн. Затем удалить грязь с балок, закрепить их тросом и навесить над колонной. Закрепить балки болтами, проверить соосность. Если все в порядке, то закрепить их в консоли колонны.

На закрепленные балки можно устанавливать бетонную стеновую панель.

Установка фундамента

Для возведения стаканных сооружений важно придерживаться прописанных стандартов. Процесс монтажа не так уж сложен, если точно придерживаться определенной очередности работ. Шаги по возведению фундамента

Шаги по возведению фундамента

1. Грамотная предварительная подготовка грунта.
   Он должен быть хорошенько выровнен и размечен. Дело в том, что на нем будут размещены железобетонные балки, которые категорически запрещается смещать.
   Если характеристики строительной площадки не позволяют сделать этого, то вполне можно подсыпать привезенный грунт и как следует его утрамбовать.
2. Уплотнение грунта.
   Когда почва достаточно подготовлена, можно переходить к ямам, которые выкапываются в заранее определенных отмеченных местах.
   Днища готовых ям трамбуются и уплотняются посредством гравия.
3. Далее настает черед установки блоков.Необходимо тщательно следить, чтобы поверхности всех устанавливаемых элементов находились в строго горизонтальной плоскости. Пользуются для этого разными приспособлениями, например, нивелиром либо обычным строительным уровнем. Когда все используемые элементы будут установлены, требуется очистить их поверхность от всех видов загрязнений.

Правильно установленный стаканный фундамент равномерно распределяет нагрузки от строения по всей поверхности почвы.

Важное условие для этого – устойчивый к просадкам, пучинистости, деформациям грунт. Такие его характеристики необходимы для отсутствия последующей просадки строения, образования трещин. Другими словами, они обеспечивают постройке надежность, увеличивают возможный срок ее эксплуатации

Другими словами, они обеспечивают постройке надежность, увеличивают возможный срок ее эксплуатации

Такие его характеристики необходимы для отсутствия последующей просадки строения, образования трещин. Другими словами, они обеспечивают постройке надежность, увеличивают возможный срок ее эксплуатации.

Соблюдение технологии

Чтобы избежать ошибок при установке основания должны быть предприняты необходимые меры, обеспечивающие ему необходимую прочность.

Соблюдайте технические требования специального ГОСТа!

• Требуется использовать бетон марки М200 (или выше ее качеством), что необходимо для высоких выдерживающих способностей и надлежащей прочности будущих опорных столбов;
• В процессе возведения конструкции должен обеспечиваться уровень водопоглощения не выше пяти процентов;
• Все конструкции устанавливаются лишь после обретения ими необходимой прочности;
• Необходимо обязательное армирование колонн специальной стальной арматурой;
• Толщина раствора вокруг металлических прутов должна быть не менее 3 см;
• Допускаются трещины после высыхания размером не больше 1/10 одного мм;
• В процессе монтажа, после того, как опорные колонны будут установлены, следует удалить все имеющиеся специальные монтажные петли.

Фундамент стаканного типа: технические требования по ГОСТ 23972-80

Государственный стандарт союза сср фундаменты железобетонные для параболических лотков технические условия гост 23972-80

• Бетон марки не меньше М200 В2;
• Монтаж конструкций только после достижения необходимой прочности бетона;
• Уровень водопоглощения не более 5%, достичь показателя можно с помощью гидроизоляции;
• Жесткое армирование по всем поясам;
• Толщина бетонного слоя вокруг арматуры не менее 3 см;
• Толщина трещин в бетоне не более 0,1 мм;
• Полное удаление монтажных петель с помощью болгарки, удаление ударным методом строго запрещено;
• Арматуры в обнаженном виде в основании быть не должно.

Фундамент стаканного типа довольно дорогие в монтаже, ведь тут используется мощная толстая арматура, опалубка и сложная система гидроизоляции. Сейчас по ГОСТу можно купить несколько по размерам стаканных оснований:

Номенклатура	Размеры, мм (ДхВхШ)	Вес, кг
1Ф 12.12.1	1 200х1 200х650	1 475
1Ф 9.9.1	990х900х650	900
2Ф 15.15.1	1 500х1 500х650	2 025
1Ф 8.6.5	800х550х600	475

Этапы строительства столбчатого фундамента

Сначала следует подготовить ямы для установки опор. При этом копать их можно ручным способом или арендовать для выполнения этой работы экскаватор. Глубина ям должна быть на 15-20 см глубже, чем нижняя часть столбов – это необходимо для устройства песчаной подушки.

Кроме того, по ширине они должны быть шире будущих опор на 30-50 см в каждую сторону, для того чтобы можно было свободно вести строительство и, при необходимости, установить опалубку.

Следующий этап – укладка песчаной подушки, которую обязательно следует утрамбовать, увлажняя водой.

Если возводиться сборный вид столбчатого фундамента – можно сразу приступать к работе, а для монолитного потребуется установить опалубку и изготовить армокаркас.

В том случае если выбран трубный вид – то заранее доставленные на участок трубы устанавливаются в подготовленные ямы: асбестовым специальная обработка не требуется, а металлические изделия необходимо защитить от коррозии.

После этого в трубы или опалубку устанавливается армирующий каркас и выполняется бетонирование, с обязательным вибрированием смеси – это необходимо для того, чтобы избавиться от воздуха и соответственно, от формирования пустот в монолите, что не преминет сказаться на прочности опор.

Для того чтобы обеспечить равномерное распределение нагрузки на грунт и придания дополнительной прочности и устойчивости, столбчатые фундаменты возводятся с ростверком, монолитным или металлическим, который часто называют рандбалкой , или в виде обвязочного бруса, что чаще используется при строительстве деревянных или каркасных домов.

Но до того как приступить к установке ростверка обязательно нужно проверить уровень выступающих частей опор и при необходимости – выполнить корректировку по высоте.

4. Гидроизоляция фундамента и обратная засыпка

Нет ничего страшней для любого фундамента, чем воздействие подземных, а также ливневых и паводковых вод. Поэтому необходимо позаботиться о проведении профилактических мероприятий по защите основания дома. Для этого выполняют его гидроизоляцию как подземной, так и наземной частей, а также и ростверка.

Далее можно приступать к работам по обратной засыпке пазух, образованных стенками ям и опорами фундамента. Для этого можно использовать выбранный ранее грунт, но лучше – песчано-гравийную смесь.

Выполняется эта операция поэтапно: насыпается сначала слой 30-40 см и утрамбовывается, затем все повторяется.

5. Забирка

Дома, стоящие на сваях или опорных столбах лишены подвала, но у них есть забирка , являющейся пространством между поверхностью земли и нижним перекрытием дома.

По сути – это своеобразный цоколь дома и он должен быть соответствующим образом оформлен. Но, следует учитывать, что кроме эстетической функции, эта конструктивная часть дома выполняет и практические, а именно – защищает от попадания в подпол пыли, грязи, а главное, холодного воздуха.

А для того чтобы обеспечить необходимую вентиляцию, предусматриваются специальные отверстия – продухи . Кроме того, часто через забирку производиться прокладка инженерных сетей: водопровода, канализации.

Для возведения стен забирки можно использовать любой материал, но чаще всего это камень или кирпич, которые в дальнейшем можно облицевать керамической плиткой, декоративной штукатуркой, установить даже вентилируемый фасад или выбрать иной вид декоративной отделки.

Но до того как приступить к устройству забирки, надо сделать стяжку , толщина которой редко превышает 15-20 см – она и станет опорой для стен.

Так как забирка – это цоколь дома, то ее высота не должна быть менее 30-40 см. Но следует учитывать, что этот параметр определяется высотой ростверка и верхней части столбов. Этот факт следует учитывать особенно при строительстве на заболоченной местности или на территории с сезонными паводками. Кроме того, дом на высоком цоколе всегда выглядит более внушительно и монументально.

Подготовка к возведению

Подготовка включает:

• планировку – опоры монтируют по углам, на участках примыкания и пересечения стен, на протяжении несущей стены через 3–6 м и под каждой колонной;
• разметку и выемку земли на необходимую глубину;
• если глубина залегания велика, то на дно ям укладывают песчаную или бетонную подложку;
• сооружение опалубки.

Глубина залегания и высота бетонной подложки определяется весом здания и рыхлостью почвы.

Инструменты и материалы

Для строительства нужны:

• доска или фанера для опалубки;
• песок, битый кирпич, гравий для подушки;
• бетон марки М300, М400, М600;
• рубероид или другой пленочный материал для гидроизоляции;
• анкерный крепеж для металлических колонн.

Для работы понадобятся следующие инструменты и приспособления:

• капроновый шнур и деревянные колья для разметки;
• совковая и штыковая лопаты;
• отвес, строительный уровень, рулетка;
• ручная трамбовка.

Как рассчитать?

Исходными данными для расчета служит нагрузка, которую оказывает колонна, и результаты инженерно-геологических исследований.

К первым относятся:

1. Вертикальная нагрузка – вес колонны и величина нагрузка, передаваемая на нее стенами и кровлей.
2. Изгибающий момент.
3. Поперечная – приходящаяся на опору от базы колонны.
4. Нагрузка при действии крутящих моментов в 2 плоскостях.
5. Полная ветровая и снеговая – рассчитывается по погодным данным региона.

К инженерно-геологическим данным относятся:

• свойства грунта;
• уровень грунтовых вод;
• глубина промерзания грунта.

По полученным данным рассчитывают величину опорных столбов для колонн.

Пример расчета под монолитную колонну

Вычисляют глубину залегания и сечение основания. В простых случаях параметр определяет максимальная глубина промерзания.

Для более точных вычислений используют формулу: df=kh*dfn, где:

• kh – коэффициент, принимаемый для фундамента отапливаемого дома;
• dfn – глубина промерзания.

Размеры основания рассчитывают по формуле: А=N/(R0-ȳd), где:

• N – вертикальная нагрузка, ее получают при расчетах каркаса здания;
• R0 – сопротивление грунта — величина представлена в справочнике СНиП 2.02.01-83;
• ȳ – средний удельный вес фундамента;
• d – глубина.

Для зданий выше 3 этажей расчет производят более сложные, с учетом краевой нагрузки.

Пример расчета под металлическую колонну

Материал не влияет на методику вычислений. Учитывать нужно глубину заглубления самой колонны. Поэтому используется та же самая методика расчета.

Для удобства исчислений непрофессионалам лучше воспользоваться онлайн-калькуляторами в Интернете.

В них указаны все требуемые параметры для вычислений. Расчет производится автоматически.
