Экран для кондиционера своими руками

Содержание:

Если у вас всё совпало наклейте по две полоски двухстороннего скотча или монтажной ленты на картонные боковины и приклейте их на нужной высоте к кондиционеру, после чего вставьте сам экран в прорези. Имеет идеальное соотношение цены, качества и приятного взгляду облика. Защитный козырёк представляет из себя металлическую защиту, которая крепится к стене над кондиционером, обычно козырёк имеет неьольшой уклон в сторону от стены, чтобы падающий снег или лёд сваливался с него на землю. Естественно работы по демонтажу и последующей установке войдут в ваш счёт за ремонт кондиционера. Навес Для Кондиционера Своими Руками

Преимущества дефлектора для кондиционера из поликарбоната Основной недостаток установки защитных конструкций — это ограничение доступа для обслуживания кондиционера. Поскольку комнаты обычно имеют небольшие размеры с большой вероятностью поток прохладного воздуха будет попадать на человека, что небезопасно для здоровья. Экран для кондиционера из поликарбоната Экран для кондиционера металлический нержавейка, хромированная сталь.

Contents

Подготовительные работы
Принципы работы
Полезные подсказки
Преимущества и недостатки
Тонкости монтажа
Сгорела лампа
Поломка датчиков
Сгорел предохранитель
Технические показатели

Место для размещения наружного блока кондиционера

стандартное размещение под окном

Как уже говорилось, размер наружного блока порой определяет наиболее оптимальное место для его монтажа.

Стандартная установка предполагает крепление прибора под окном чуть ниже уровня подоконника или сбоку от окна, не заходя на территорию соседней квартиры. Но существуют и не совсем стандартные варианты расположения внешнего модуля. Если допустимая длина трассы и перепад высот позволяют, то монтаж можно осуществлять на крыше или чердаке дома. Многие устанавливают блок на фасаде балкона/лоджии или внутри них при отсутствии полного застекления. Живущие в частном доме или на первом этаже иногда монтируют его под лоджией, закрывая от неблагоприятных воздействий атмосферных явлений и не нарушая тем самым внешний облик строения.

размещение на фасаде балкона

Особый интерес вызывает установка наружного блока в подвале дома. Осуществить такой проект можно при наличии увеличенных трассы и перепада высот. Если подвальное помещение при этом отапливается, то кондиционером можно будет не только охлаждаться, но и греться в морозы.

Для этого нет необходимости устанавливать зимний комплект на прибор или покупать систему с расширенным диапазоном рабочих температур, так как наружный блок кондиционера, установленный в подвале, не будет подвергаться воздействию предельно низких температур. Главное – обеспечить нормальную циркуляцию воздуха, чтобы не было перегревания теплообменника.

Автономный самодельный кондиционер на батарейках

Но чтобы собрать действительно автономный, работающий кондиционер без бутылок с водой, напольных вентиляторов и проводов питания 220В, придется потратить некоторое время и заранее закупиться определенными материалами.

Вам потребуются:

пенополистирол

картон

клей

одна упаковка памперсов

гофрорукав

два вентилятора от процессоров компьютера

аккумуляторная батарея

кнопка

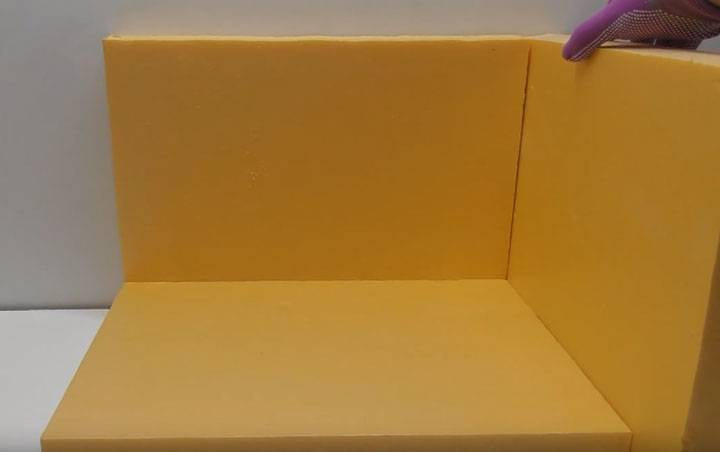

Прежде всего, нужно собрать теплоизолированный корпус будущего кондиционера. Для этого, как нельзя лучше подойдет пенополистирол. Им обычно утепляют стены домов или пола.

Размеры коробки выбирайте такими, чтобы ее было удобно перевозить в багажнике машины. Вырезаете прямоугольники и собираете охладительный бокс.

Сверху все обклеиваете плотным картоном. На само дно можно улажить фольгу. В процессе работы эта машинка будет образовывать конденсат.

Чтобы его убрать, желательно предусмотреть дренаж, в виде дырочки с трубкой где-нибудь в нижнем углу.

В двух стенках прорезаете отверстия под вентиляторы. Один будет идти на всасывание теплого воздуха, другой будет выбрасывать холодный.

К тому, который идет на вход, через горлышко от бутылки, приклеиваете пластиковый гофрорукав.

Это позволит более эффективно использовать охлажденный воздух внутри системы.

Для питания кулеров, прямо в коробке устанавливаете аккумуляторную батарею на 12В.

Подобные идут в источниках бесперебойного питания ИБП. Вместо АКБ можно собрать блок из емкостных батареек 18650 под соответствующее напряжение кулеров.

Чтобы периодически включать и выключать вентиляцию, не помешает отдельная кнопочка вкл-выкл. Один из проводок от АКБ до кулеров пускаете через нее.

Когда холодильный бокс готов, необходимо сделать сами батарейки холода, за счет которых собственно и будет происходить охлаждение.

И в этом деле лучше использовать не замороженные бутылки, а памперсы!

Обильно смачиваете их подкрашенной водой, и вырезаете тот самый гель-порошок, который впитывает в себя всю влагу.

У вас должна получиться некая желеобразная масса, которая в отличие от воды, не будет растекаться и капать. Вот ее то и нужно как следует охладить.

Забиваете под завязку этой массой плотные полиэтиленовые пакеты и запаиваете их со всех сторон.

После этого кидаете ваши холодильные батарейки в морозилку.

Это вещество держит холод гораздо лучше и дольше ледяной воды в бутылках. После полной заморозки, набиваете внутренне пространство кондиционера такими пакетами.

Главная задача — со всех сторон обложить гофру, собранную в виде колодца. В итоге этот шланг будет замерзать и охлаждать засасываемый через него воздух.

Чтобы увеличить теплообмен, вместо пластикового рукава, можно применить металлорукав. После забивки под завязку контейнера, закрываете верхнюю крышку и включаете вентиляторы.

Температура воздуха, который будет в итоге выбрасываться таким кондиционером, может быть на 10 градусов ниже той, что в комнате.

Автономная работа подобной охлаждающей системы — несколько часов. После этого придется заменить холодильные АКБ.

Не думаю, что вы будете сутки напропалую гонять эту машину холода у себя дома. Поэтому на два вечера и две ночи на даче в выходные дни, это очень даже приемлемый вариант.

Воздухораспределительное устройство под кондиционер стоит недорого, отзывы о нем в основном положительные. Чтобы избежать лишних трат, многие пытаются сделать экран для кондиционера своими руками.

Защитный экран для кондиционера своими средствами сделать достаточно просто. Понадобятся стандартный набор инструментов, материал для устройства: оргстекло, гофрокартон, поликарбонат и т.д. Защитный экран для кондиционера своими силами выкраивается по специальному чертежу (на фото) с предварительно снятыми размерами сплит-блока (настенный, кассетный, потолочный).

Сконструированный таким образом защитный экран для кондиционера своими средствами монтируется к стене или потолку саморезами, другими крепежными механизмами. Главное, обеспечить безопасное функционирование, легкий доступ для технического обслуживания.

Типы и виды защитных экранов для кондиционера

Классификация, разновидности и варианты устройства

1. в зависимости от вида кондиционера:

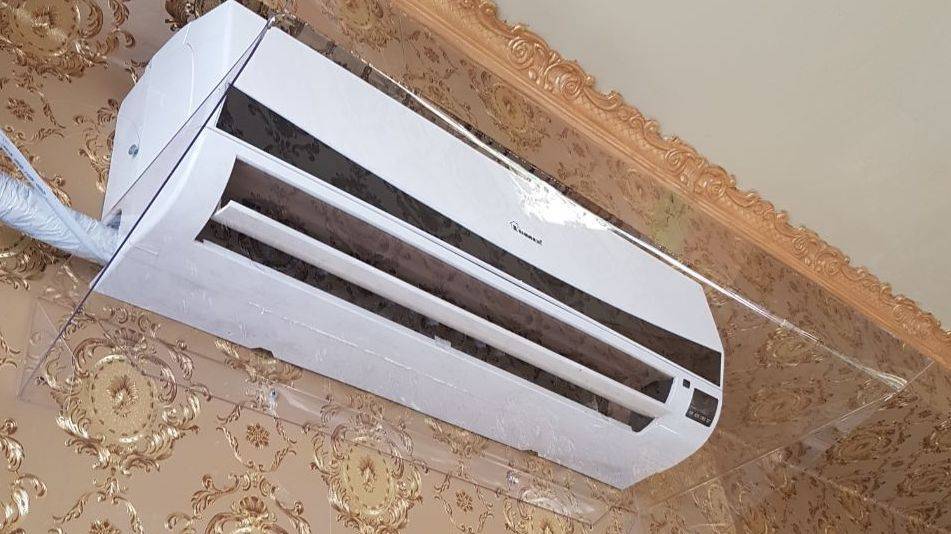

Экран для настенного кондиционераЭкран для настенного кондиционера (для внутреннего блока)

Поскольку сплит-системы являются наиболее распространенными системами, которые применяются и дома, и в офисных помещениях, то и отражатели данного вида встречаются наиболее часто.

Несмотря на то, что многие производители изготавливают экраны только под заказ, экран для сплит-системы стандартного размера можно приобрести уже в готовом виде.

Экран для потолочного кондиционераЭкран для потолочного кондиционера.

Файнколы или потолочные кассетные кондиционеры также не идеально распределяют охлажденный воздух, а поэтому нуждаются в установке экранов.

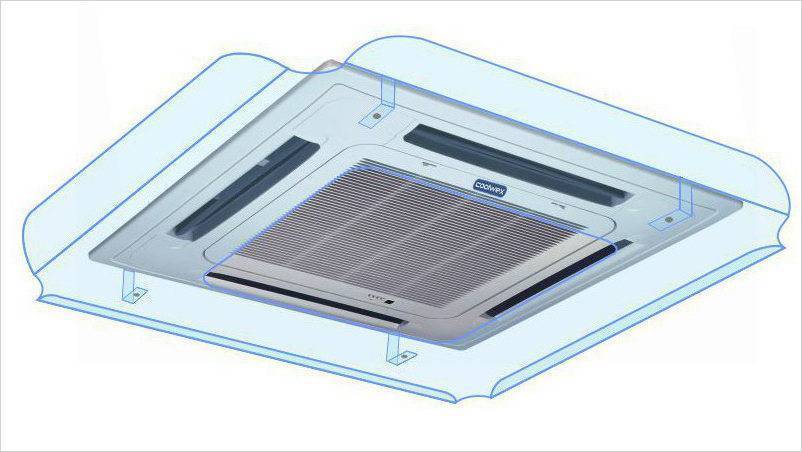

Экран для кассетного кондиционераЭкран для кассетного кондиционера

Действует аналогично экрану для сплит-системы, направляя воздух в потолок, благодаря бортикам, загнутым кверху.

Отражатель для блоков при централизованном кондиционировании.

Материал подготовлен для сайта www.moydomik.net

2. по материалу:

Из гофрокартона (наиболее дешевый вариант экрана, выполненный из картона и подручных средств в домашних условиях) и пластика (из-за непрозрачности не всегда вписывается (сочетается) в дизайн интерьера помещения)

Экран для кондиционера из кортонаЭкран для кондиционера из пластика

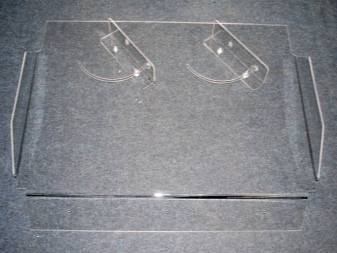

Из оргстекла и акрила (самый популярный материал для изготовления экранов)

Экран для кондиционера из листового органического стекла (слева) и акриловый (справа)

Из поликарбоната и металла

Экран для кондиционера из поликарбонатаЭкран для кондиционера металлический (нержавейка, хромированная сталь)

Варианты устройства экранов для кондиционера

поворотный;
стандартный (фиксированный);
с направляющими.

Как сделать экран для кондиционера

Опираясь на опыт лидеров отрасли, каждый человек может сделать экран-отражатель для кондиционера своими руками.

Для работы понадобится:

материал основы (пластик, оргстекло, фанера и т.п.)
крепеж (метизы, двусторонний скотч);
инструмент (уровень, дрель, нож или стеклорез, шуруповерт).

Порядок изготовления экрана из оргстекла:

Важно! Уделите внимание толщине материала для экрана. Так, для оргстекла минимальная толщина 3 мм. В противном случае экран будет передавать вибрации и шум.

В противном случае экран будет передавать вибрации и шум.

Снимаем замеры.

Важно! От кондиционера до экрана должно быть не меньше 350 мм. К примеру, настенный кондиционер и размеры экрана приведены на схеме слева

Для потолочного (схема справа) нужно замерять длину и ширину

К примеру, настенный кондиционер и размеры экрана приведены на схеме слева. Для потолочного (схема справа) нужно замерять длину и ширину.

Схема экрана для настенного кондиционераСхема экрана для потолочного кондиционера

Подготавливаем материал основы, к примеру, оргстекло, с ним легко работать. Размер заготовки должны превышать размеры внутреннего блока на 150-200 мм.

Делаем выкройку.

Для этого с одной стороны заготовки нужно отметить 200-300 мм. Это будущее крепление. По бокам отметить по 50-80 мм. «Крылья» нужны чтобы перенаправлять воздух из кондиционера в потолок. Образованные отрезками квадраты можно вырезать полностью или сделать пропил. Схема раскроя экрана представлена на рисунке ниже.

Чертеж экрана для кондиционера

Изгибаем оргстекло. Для этого выкройку нужно уложить на край стола так, чтобы нужная часть свисала. Путем нагревания (например, строительным феном) выступающая часть начнет пригибаться. Нужно выгнуть до угла в 40-45о.

Сверлим отверстия для метизов.

Установка – крепим готовый дефлектор на стену с помощью метизов (зависит от стенового материала). Многие советуют производить монтаж с помощью двустороннего скотча, но такой крепеж ненадежен (подойдет только для бумажного отражателя), конструкция экрана из стекла может просто отвалиться.

Важно! Прежде чем крепить экран определитесь с местом расположения коммуникаций (в частности, электропроводки). В противном случае, их можно повредить при крепеже.. Экран для потолочного кондиционера изготавливается по тому же принципу, только сгибать нужно все 4 стороны выкройки, а крепить к потолку

Экран для потолочного кондиционера изготавливается по тому же принципу, только сгибать нужно все 4 стороны выкройки, а крепить к потолку.

Дизайн экрана для кондиционера

Делать экран-отражатель для сплит-системы лучше всего из прозрачного материала. Он органично вписывается в любой интерьер. Однако, чтобы придать экрану индивидуальность можно наклеить на него пленку с изображением. Декоративный экран для кондиционера может внести изюминку в общий декор помещения. Интересным штрихом будет дополнительная светодиодная подсветка, которая может превратить экран в светильник.

Заключение

Как видим, никаких сложностей с изготовлением экрана для кондиционера своими руками не возникает. Как нет необходимости в дорогостоящем материале или специальном инструменте. Главное, что при минимальных затратах результат будет просто отличным, а сделанный собственноручно экран ничем не будет отличаться от заводских аналогов.

Как смонтировать экран для климатической техники

Вся процедура установки защитного экрана для кондиционера сводится к банальной фиксации изделия к стеновой полости. Для чего в комплект поставки входят крепежные элементы и дюбеля. То есть вначале определяется наиболее оптимальное расположение экрана (определяется опытным путем), а после этого осуществляется процедура крепежа.

При этом для того чтобы защитный экран для кондиционера полностью выполнял возлагаемые на него задачи и не вызывал повреждения климатического оборудования желательно выполняя монтаж устройства придерживаться определенных рекомендаций:

Приобретать отражатели соответствующих размеров (исходя из габаритов внутреннего блока);
Располагать экран под наиболее оптимальным углом к линии горизонта;
Размещать изделие на удалении от самого кондиционера на 300 – 400 мм.

Отражатель для «кассетника»

Несмотря на то что кассетный кондиционер крепится, как правило, по центру комнаты и может раздавать охлажденный воздух по всем четырем сторонам, холодные массы воздуха слишком быстро опускаются, а не движутся вдоль потолка. В таком случае находиться непосредственно под блоком такого климатического устройства невозможно без вреда для здоровья.

И если в холле гостиницы или в большом помещении магазина, человек не постоянно находится в непосредственной близости от холодного потока воздуха, то рабочее место в офисе или место зрителя в кинотеатре передвинуть невозможно. В этом случае также придут на помощь экраны для потолочных кондиционеров.

Он представляет собой лист оргстекла, с несколько подогнутыми кверху краями, который крепиться к потолку регулируемыми или стационарными стойками. Некоторые производители делают быстросъемные крепления, специально для подвесных потолков. Это наиболее удобный вариант, для возможности периодического технического обслуживания оборудования.

Как сделать отражатель своими руками

Многие компании-производители климатической техники, экран для кондиционера предлагают уже в «базовой комплектации». Покупая сплит-системы некоторых брендов, экран прилагается в качестве бесплатной опции или уже входит в ее стоимость. Но на многие модели кондиционеров экраны продаются как дополнительный девайс, который, несмотря на простоту конструкции, имеет довольно внушительную стоимость.

Если вам не повезло и в качестве бесплатного приложения к вашему климатическому устройству не предложили защитный экран-отражатель, то у вас есть два варианта:

Не расстраиваться и купить его, потратив из собственного кошелька от 2000 до 4000 рублей.
Не расстраиваться и сделать его своими руками, потратив на это максимум 1000 рублей и два часа свободного времени.

Несмотря на кажущуюся сложность, изготовить замечательный отражатель для кондиционера не составит никакого труда для любого домашнего мастера. Делать его мы предлагаем из органического стекла, как, впрочем, и экран заводского изготовления.

Для этого вам потребуется материал: квадратный кусок оргстекла, с размерами сторон большими вашего внутреннего блока на 20 см, дрель и сверло диаметром 4-5 мм, две хромированные шайбы с внутренним диаметром 4-5 мм, два самореза, фигурная отвертка, линейка или ровная деревянная рейка и обычный фен (можно строительный).

Делаем выкройку. С одной стороны листа отмеряем 25-30 см и проводим полосу. Это будет крепление экрана, которое будет непосредственно прикручиваться к стене.
Со стороны, прилегающей к произведенной разметке отложить 8 см и провести полосу до пересечения с уже отмеренной полосой крепления.
Тоже сделать и с противоположной стороны. В итоге должен получиться лист оргстекла с отметкой в 25-30 см вдоль одной стороны, и двумя отметками на прилегающих к нему сторонах по 8 см, проведенных до пересечения с линией крепления.
Теперь, с помощью пилки по металлу произвести распилы по линиям от края листа до пересечения с линиями сгибов. Распил будет длиной 8 см.
После этого начинаем сгибать выкройку экрана. Для этого положите выкройку на край стола так, чтобы линия сгиба, отложенная вами 25-30 см. находилась вровень с краем стола, а остаток свободно свисал.
Начинаем греть линию сгиба феном. Следите за тем, чтобы под струей горячего воздуха оргстекло не плавилось. При достаточном прогреве заготовка под собственным весом начнет сгибаться.
Положите на ее край линейку, и слегка придавливая, продолжайте прогрев до ровно сгиба в 45-50° После чего у вас должна получиться согнутая заготовка, на лини сгиба которой произведены разрезы по 8 см.
Положите заготовку на край стола так, чтобы полоса крепления смотрела вверх, а отмеченная полоса в 8 см свисала с края стола. Произведите прогрев феном по линии сгиба. Полоса должна быть согнута не менее чем по 45°.
Поле произведите ту же процедуру с другой стороны заготовки.
Теперь осталось просверлить в креплении готового экрана отверстия и закрепить всю конструкцию на стену.

Как видите, ничего сложного и страшного в изготовлении экрана для кондиционера нет, а если все сделано аккуратно, то он ничем не будет отличаться от его дорогостоящих покупных собратьев. Экран для потолочного кондиционера сделать еще проще, прикрутив по краям листа из органического стекла стойки и закрепив конструкцию на потолке.

Из каких материалов изготавливают?

Для изготовления внутреннего и наружного дефлекторов применяют легкие материалы.

Пластик. В интерьере квартир выглядит не очень эстетично, но сделать из него отражатель своими руками не составит большого труда. При нагревании пластмасса легко сгибается, ее монтируют к стене или потолку.
Оргстекло. Относится к одному из видов пластика, но отличается большей хрупкостью. Используют прозрачный и цветной варианты. Прозрачное оргстекло почти незаметно на потолочном фоне.
Акрил. В промышленности его часто применяют для производства дефлекторов. Он легок и характеризуется большим разнообразием цветов, плотностей и текстур.
Поликарбонат. Современный, многоцветный, нетоксичный, очень легкий материал. Создает определенную прозрачность, но при этом в сотни раз прочнее стекла.
Картон. Самый подходящий материал для самоделки. Легко гнется и режется, принимает любую форму. Выглядит в готовом варианте довольно примитивно, но, если его оклеить обоями или самоклеящейся пленкой, он обретет более приятный вид.
Металл. Тонкие пластины из алюминия, дюрали и других металлов используют реже, чем акрил или оргстекло. Изделия из них имеют относительно большой вес и подходят только определенным стилям интерьера (техно, лофт).

Как настроить кондиционер на холод и тепло

Сплит-системы могут работать в 5 режимах:

охлаждение;
обогрев;
осушение;
вентиляция;
автоматический режим.

К каждому кондиционеру идет пульт ДУ. Чтобы настроить прибор на холод и тепло, нужны 5 кнопок:

«On/off» – включить/выключить систему.
«Mode» (или «Set») – позволяет выбрать один из 5 режимов.
«Swing» – меняет положение жалюзи для регулировки направления потока.
«Fan» (или «Fan speed») – изменяет скорость выдуваемого воздуха.
«Temp» (со значками «+», «-» или стрелочками вверх/вниз) – нужна для изменения параметров температуры: больше или меньше.

Также могут быть кнопки «Lock» (блокирует настройки), «Led» (подсветка пульта) и «Clock» (показывает текущее время) и др. Все зависит от модели сплит-системы и ее возможностей.

Иногда производители выносят включение функций «Cool», «Heat» и «Fan» в отдельные кнопки.

Из чего сделать экран для проектора?

Для самостоятельного изготовления проекторных экранов своими руками обычно используются такие материалы (перечислим их вместе с преимуществами и недостатками):

Плащевая ткань. Хороший вариант. Не боится влаги, прикосновений рук, табачного дыма.
Плотное полотно. Используется плотная ткань, например, новые простыни белого цвета. Для улучшения отражающей способности ткань можно дополнительно покрасить белой краской. Также можно сделать непрозрачную светоотражающую подложку, например, из плотного черного полиэтилена.
Винил. Один из лучших вариантов в плане качества отображения, однако, возможны некоторые проблемы. Цена на винил достаточно высока, придется поискать рулон подходящей ширины, и самое главное – в работе с ним нужна предельная аккуратность, чтобы не надорвать и не растянуть материал. Кроме того, поверхность конечного изделия также будет очень чувствительной.
Натяжные потолки. Если у вас есть навык монтажа «французских» потолков, возможно, это ваш вариант. Нужно только выбрать правильную ткань. Натяните ее на раму из фирменного профиля – и отличный экран готов!
Баннерная ткань. Один из самых популярных вариантов. Обладает высокой прочностью (ведь материал предназначен для наружной рекламы, воздействия мороза, прямых солнечных лучей и ветра). Имеет хороший коэффициент отражения. Баннерные рулоны, представленные на рынке, имеют большой выбор размеров, что позволит вам легко подобрать ткань нужной ширины.

Домашние мастера, имеющие опыт изготовления экранов, рекомендуют взять ткань с непрозрачным внутренним слоем («blackout»).

ДВП/картон. Неплохой вариант на самом последнем пределе дешевизны, на грани потери свойств экрана. Конечное изделие не будет влагоустойчивым, прочным и впечатляющим, однако будет вполне нормально выполнять свою функцию.
Гипсокартон. Еще один популярный вариант. Материал очень прост в обработке, но хрупок и относительно тяжел. Выровнять деформированный участок, если он появится, практически нереально. Достаточно вырезать прямоугольник нужного размера и покрасить матовой белой краской.
Краска на специально подготовленном участке стены. Один из самых простых вариантов. Плюсы – сделать такой экран просто, быстро и дешево. Кроме того, такой экран никогда не упадет. Минусы – его невозможно переместить, если возникнет такая необходимость.

Подводя итоги, видим, что существует всего два подхода: окраска участка стены/гипсокартона или использование некого листового материала, который обычно натягивается на съемную раму.

Далее мы разберем оба варианта, подробно описав каждый этап создания экрана и рамы для него.

Дефлекторы для потолочных систем централизованного кондиционирования.

Кроме экранов для сплит-систем, нашим предприятием освоен выпуск дефлекторов (устройств отклонения холодного воздуха) для распределительных устройств систем централизованного кондиционирования зданий. Стандартные устройства предусматривают либо вертикальное поступление холодного воздуха через квадратную вентиляционную решетку, либа его распределение, равномерно во все стороны через круглое распределительное устройство.

Дефлекторы позволяют направить воздух вдоль потолка в первом случае или избирательно в одном из направлений — во втором.

образцы

Размещение круглого дефлектора на потолке.

Устройство без дефлектора		Устройство с дефлектором

Требования к установке рассекателя

Чтобы дефлектор кондиционера хорошо выполнял свои функции, нужно правильно рассчитать длину. Она должна равняться длине внутреннего блока плюс пару сантиметров по бокам. Исходя из веса изделия, подбираются надежные крепления. Они бывают металлические или пластиковые. Чаще всего используют пластик, так как само приспособление выполняется из оргстекла, акрила или поликарбоната. Нельзя применять скотч, если экран изготовлен из материала, который тяжелее картона.

Располагать конструкцию рекомендуется в 35 см от кондиционера, чтобы обеспечить свободный выход и не мешать работе оборудования. Чтобы направить поток вверх, передняя кромка загибается под углом в 45 градусов. Глубина дефлектора должна быть в два раза больше, чем внутренний блок, чтобы максимально обезопасить людей в помещении.

Потому, потому что мы пилоты…

Полупрофессиональные модели выглядят сложнее. Предлагаются две конструкции:

из плексигласа;
из красивой фанеры (шпона).

Как в самолете

Известно, плексиглас используется в авиации неспроста. Прочен, долговечен. И российские кулибины любят плексиглас, в отличие от привычного стекла, он гнется при нагревании. Понадобится радиолюбительский паяльник. Необходима буква Г, но угол сгиба экрана превышает 90 градусов. Получится скорее V, перекрывающая корпус по длине. Ширина большей стороны выходит на 20 см за фронтальную панель сплит-системы.

Выполняется процесс в несколько приемов, не спеша. Жало аккуратно проходит по небольшому участку будущего экрана для кондиционера. Разогревшийся плексиглас начинает изгибаться. Процесс кропотливый, но экран нужен.

Полученное изделие прикрепляется к стене удобным способом. Естественно, канцелярские кнопки для экрана не подойдут: при легком усилии уплощаются. Уместнее применять гвозди либо шурупы

Экран для кондиционера получился прозрачный, важно, чтобы крепеж смотрелся красиво

Из фанеры

Найдите кусок стенной панели либо обклейте фанеру обоями в тон, получится неплохой экран. Осталось найти пару металлических уголков, закрепить плоскость на расстоянии 15 см от выходного отверстия. Экран для кондиционера исправно служит сезон, печаль — необходимо укрепить на стене, значит, дырки останутся после демонтажа.

Для пластика приготовьте специальный крепеж, скрывающий дефект, оставленный экраном для кондиционера, а гипсокартон на зиму оснастите чопиками в тон. В случае с обоями дело упрощается, необходимо достать небольшой кусочек от рулона. Внешний торец чопика оклеивается в нужный рисунок.

Демонтаж кондиционера по шагам

Разборка с сохранением работоспособности демонтируемого кондиционера заключается в следующем:

герметизация штуцеров трубопроводов;
отключение и демонтаж с фасада внешнего блока;

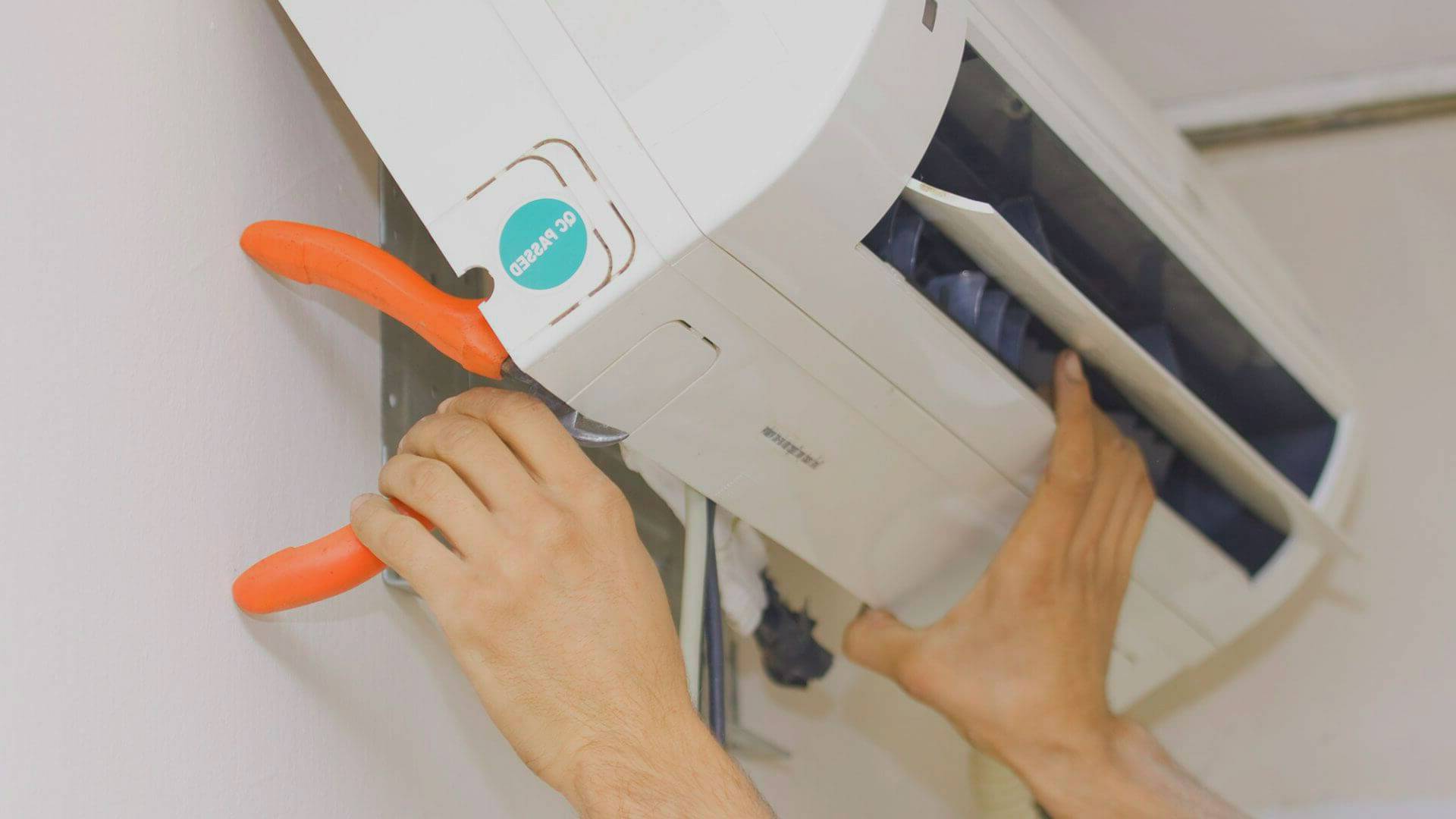

демонтаж в квартире внутреннего блока.

Ниже приведена инструкция по демонтажу настенного кондиционера.

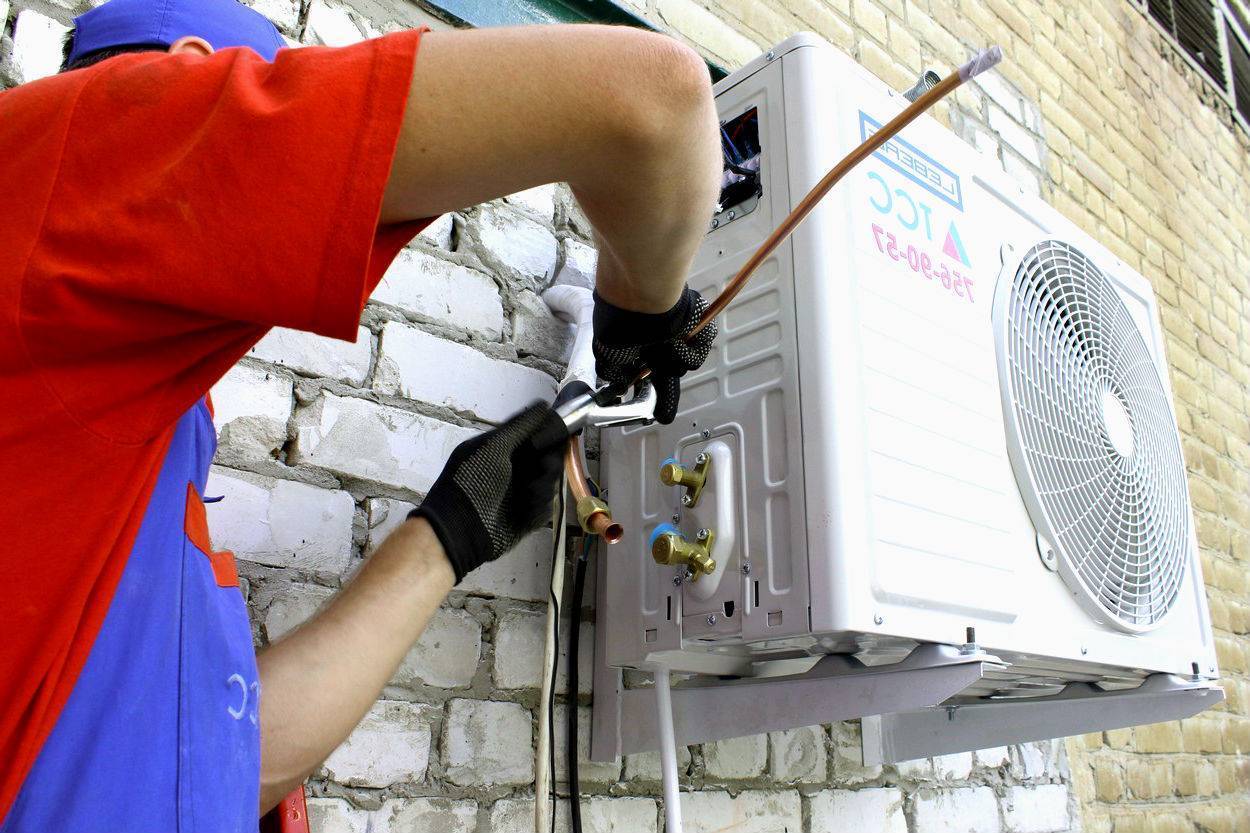

Наружный блок

Чтобы снять наружный блок кондиционера, вначале отсоединяют трубки.

Демонтаж наружнего блока

Есть два способа:

Откручивают накидные гайки, которые прижимают к фланцам штуцеров наружного блока развальцованные края трубок. А на место гаек навинчивают заранее заготовленные крышки. Достоинство — остаются целыми трубки. Недостаток — высок риск попадания в компрессор воздуха.
Бокорезами обрезают медные трубки (от штуцера около 15 см). Загибают края и зажимают (зачеканивают) с помощью тисков. Недостаток — трубки на новом месте надо ставить новые. Достоинство — операция проходит быстро и вероятность попадания внутрь пыли с воздухом гораздо ниже.

Примечание. Зачеканить надо и другой обрезанный край трубки, чтобы защитить испаритель внутреннего блока.

Следующий шаг — отключают кабели (сигнальный и силовой), снимают крепления блока к раме на наружной стене и поднимают его в помещение.

Компрессор

Одной из ситуаций, когда необходимо снять наружный блок, может быть замена компрессора кондиционера. И в этом случае алгоритм демонтажа немного иной. Отличия следующие:

Фреон необходимо полностью удалить из системы. Правильный способ — собрать его в баллон с помощью станции по откачке фреона. Неправильный, но простой — спустить его в атмосферу (если замена компрессора проходит в теплое время года и температура воздуха выше температуры кипения фреона при нормальном давлении).
Зачеканивать трубки нет необходимости — после установки нового компрессора систему «откачивают» внешним вакуумным насосом.

Заменить самостоятельно компрессор кондиционера неспециалисту невозможно. Помимо вакуумного насоса и манометрической станции, необходимо иметь газовую горелку, чтобы отсоединить от системы всасывающий и выпускной патрубки старого компрессора, а затем подпаять к системе новый агрегат. И даже если взять в аренду оборудование, надо иметь навыки обращения с ним.

Снять блок самому можно, а для замены компрессора лучше пригласить профессионала.

Внутренний блок

Большинство бытовых сплит-систем имеют настенный внутренний блок (хотя есть и другие варианты размещения). Но за исключением канального кондиционера, остальные виды демонтируют по общему принципу.

Чтобы снять внутренний настенный блок, поступают следующим образом:

снимают крышку корпуса;
отсоединяют кабели и провода;
обрезают и зачеканивают медные трубки, которые идут к испарителю внутреннего блока;
обрезают дренажную трубу, сливают конденсат;
«отщелкивают» защелки крепления корпуса к монтажной пластине;
снимают блок и откручивают со стены пластину.

Экран-отражатель для кондиционера – защитная накладка на внутренний блок, чтобы не дуло вниз

Содержание:

Место для размещения наружного блока кондиционера

Автономный самодельный кондиционер на батарейках

Экран для кондиционера своими руками
