Особенности ростверкового фундамента
Тип ростверкового фундамента определяется формой свай или столбцов, а также их материалом. Весьма проблематично давать какие-либо рекомендации, не имея представления об особенностях местности и о типе будущего сооружения. Перед проведением проектирования обязательно стоит учесть особенности местного грунта, климат и расчетные нагрузки. Наиболее оптимальным вариантом является квалифицированная помощь и консультация специалистов. Так как в противном случае велика вероятность того, что будущее строение будет подвергаться деформации, что поспособствует его последующему разрушению. Чтобы полностью нивелировать данный аспект и рекомендуется подробно ознакомиться с данным онлайн калькулятором. При таком подходе можно быстро и легко подсчитать все расходы и учесть все особенности будущего строительства.
Строительство дома от А до Я
Инструкция по устройству свайно-ленточного фундамента
При ведении строительных работ, так сказать, любителями или кустарными бригадами можно рекомендовать следующий способ возведения фундамента.
1. Очистка, планировка и разметка территории
На этом этапе проводят очистку территории от мусора и посторонних предметов, производят выравнивание площадки и делают разметку траншеи фундамента.
2. Подготовка траншеи для ростверка
Если строительство ведется на непучинистом или слабопучинистом грунте, ростверк делают мелкозаглубленным, при этом его подошва располагается на 20–40 см ниже нулевой отметки. Траншею необходимо сделать глубже сантиметров на 10–15, которые понадобятся для устройства песчано — щебневой подушки.
Необходимую ширину траншеи определяют суммированием ширины фундамента, которая должна быть на 10 см больше толщины стен с теплоизоляцией.
В условиях пучинистого грунта ростверк делают незаглубленным либо располагают выше нулевой отметки, так чтобы его ленты в пролетах между сваями находились в подвешенном состоянии.
3. Подготовка скважин под сваи
Для производства скважин применяют бур диаметром 15 см. Они должны располагаться в углах фундамента и вдоль лент ростверка через каждые 1,5 – 2 м. Скважины должны не просто упираться в твердый грунт, но заглубляться в него на 60 см.
На дне каждой скважины формируется подушка из очищенного песка крупной или средней фракции, которую следует обильно полить водой и утрамбовать.
Далее в скважины погружаем трубки, сшитые из рубероида с помощью лески, либо асбестоцементные трубы, которые будут одновременно играть роль опалубки и гидроизоляции.
Теперь остается установить в каждую скважину каркас из трех равноудаленных друг от друга стержней арматуры номинальным диаметром 10 – 12 мм. Ребра каркаса выполняют из тонкой арматуры диаметром 6 – 8 мм, к которой рабочая арматура привязывается отожженной проволокой.
4. Устройство опалубки
Чаще всего в индивидуальном строительстве для сооружения опалубки используют обрезную доску. Более ровную бетонную поверхность дает применение фанеры, но такой вариант получится слишком затратным, так как плиты должны иметь толщину не менее 15 мм.
Для того чтобы доски опалубки не были испорчены от контакта с бетоном и в дальнейшем могли быть использованы для иных нужд, их лучше обмотать пленкой. Опалубка должна иметь прочную конструкцию, для чего ее укрепляют стяжками и подкосами.
5. Теплоизоляция и гидроизоляция
Экструдированный пенополистирол, применяемый в качестве теплоизоляции, является водонепроницаемым, поэтому гидроизоляцию (рубероид) следует укладывать только вдоль дна и внутренних стенок траншеи.
Применение пенополистирола обусловлено его высокой способностью противостоять механическим нагрузкам со стороны замерзшего грунта в сезон холодов.
6. Армирование фундамента
От того, насколько правильно будет подобрана арматура и сооружен арматурный каркас, зависит прочность и долговечность всей конструкции. Еще раз отметим, что при возведении свайно-ленточного фундамента расчет его лучше доверить профессионалу, обратившись в строительную или проектную фирму.
В общем случае, если речь идет, к примеру, об устройстве свайно-ленточного фундамента для дома из газобетона либо другого легкого материала, применяют следующее правило: на долю арматуры должно приходиться 0,1% всей площади поперечного сечения фундамента.
Из арматуры диаметром 10 или 12 мм делают два пояса в верхней и нижней части фундамента, которые связываются поперечными и вертикальными стержнями диаметром 6 – 8 мм в единый каркас.
Арматурные каркасы в траншее и скважинах объединяют в единую конструкцию. Для этого их также связывают отожженной проволокой.
7. Заливка бетона
Работы по заливке свай и ростверка следует спланировать так, чтобы весь бетон был залит за один подход, только тогда фундамент будет по-настоящему монолитным. Использовать следует тяжелый бетон (М400 или выше).
Важно, чтобы в слое бетона не оставалось воздушных пузырей, поэтому после заливки его протыкают в нескольких местах арматурным прутом и только потом выравнивают. Готовый фундамент накрывают пленкой для защиты от дождя
Чтобы бетон не пересыхал, особенно при жаркой погоде, его следует периодически поливать чистой водой
Чтобы бетон не пересыхал, особенно при жаркой погоде, его следует периодически поливать чистой водой.
Опалубка выдерживается от 7 до 9 дней, по истечении этого срока ее можно демонтировать.
Как сделать свайно ленточный фундамент своими руками смотрите в видео
Арматура
Расчет армирования ростверка – не менее важный этап строительства. Стальной каркас помогает фундаменту справиться с нагрузками, повышает его упругость, увеличивает период «жизни» основания здания.
Расчет необходимого количества арматуры для ростверка с нашим онлайн-калькулятором очень прост.
Перед этим нужно определить схему каркаса. И после этого занести показатели в соответствующие поля для дальнейшего расчета. Это:
- Количество поясов. Как правило, планируется два продольных: верхний и нижний.
- Количество рядов в каждом поясе. Это количество продольных стержней в конструкции каждого пояса. Учитываются и дополнительные (промежуточные) пояса, если таковые предусмотрены схемой армирования.
- Шаг поперечных и вертикальных стержней. Для создания прочного каркаса применяются вертикальные и поперечные перемычки (стержни). Они усиливают жесткость конструкции и формируют прямоугольное сечение ленты. Шаг — расстояние между соседними поперечными и вертикальными перемычками.
После внесения всех данных Вы получите исчисления, в которых будут указаны длины необходимой арматуры: продольной, поперечной, вертикальной и общей.
Монтаж армопояса для ростверкаФото из открытых источников
Классификация
От вида ростверка, уложенного на свайный или столбчатый фундамент, зависит долговечность, эргономичность и эстетичность сооружения. Поэтому к его выбору необходимо отнестись край не серьезно.
Классифицируется ростверк по:
- месту расположения;
- конструкции;
- материалу.
Виды объекта по месту расположения
По месту расположения существует три вида ростверка.
1.Высокий тип фундамента. Он отличается целесообразностью, так как располагается в 15–25 см., а то и выше от поверхности земли. За счёт этого создаётся дополнительная вентиляция пола, что исключает сырость и появление плесени.
Также эта конструкция позволяет попасть под сооружение, чтобы проверить целостность основания жилища и при необходимости без проблем его отремонтировать. К тому же пустота под полом является дополнительной зоной для хранения, например, садового инвентаря или для просушки урожая.
Есть и недостаток: в доме с высоким ростверком нельзя сделать подвальное помещение, поэтому погреб нужно сооружать отдельно.
2.Низкий тип ростверка. Объекты этого типа сооружаются в уровень с поверхностью земли. Из-под опалубки вынимается 20 см грунта, чтобы плита или балки находились над воздушной «подушкой», но при этом не касались почвы.
Благодаря такой конструкции отсутствует пространство под жилищем, которое не «ворует» тепло, что позволяет значительно сэкономить на теплоизоляционном материале. Правда, придётся немножко потратиться, чтобы изолировать «подушку», иначе ростверк будет лежать на грунте, что приведёт к осыпанию земли в открытое пространство.
3.Заглубленный тип основания. Этот вариант пользуется большой популярностью, так как помещение получается очень тёплым, комфортным, надёжным, долговечным, безопасным. Выполняется он следующим образом: копается траншея, монтируются сваи или столбы, делается опалубка и заливается бетон. Этот тип базиса превосходен даже для домов в несколько этажей.
Оптимальным является объект, устроенный на уровне земли, поскольку он равномерно распределяет нагрузку на несущую плоскость.
Виды сооружения по конструкции
Конструктивно существует три вида фундамента, но мы рассмотрим два.
- Монолитный вид. Он представляет собой цельную плиту или замкнутую балку. Монолитный ростверк чаще всего используется при малоэтажном строительстве.
- Сборный вид. Он представляет собой «конструктор», состоящий из деталей, оборудованных крепежной системой. Применяется он в основном для строительства промышленных зданий и многоэтажных сооружений. Для частного домостроения сборная категория не подходит, так как её изготовление очень трудоёмкое и затратное.
Безупречный вариант для частного строительства – это монолитный вариант, например, из швеллера или армированного бетона. О нём и речь далее.
Разновидности основания по материалу
По материалу существует четыре вида.
- Деревянный. Он безупречен для древесных домов и срубов. Отличается надёжностью, прочностью, экологичностью, безопасностью. Но в то же время требуется обработка противопожарными, гидроизоляционными и антисептическими составами.
- Железобетонный. Он изготавливается из стальной арматуры и бетона, которые, сочетаясь, обеспечивают долговечность, износостойкость, прочность и надёжность всему объекту.
- Металлический. Он прочен и надёжен. Ростверк безупречен для фундамента на винтовых сваях. А вот для базиса на буронабивных опорах – это не самый лучший вариант. Кроме того, ростверк из металла требует наличия грузоподъёмной техники (попробуйте разложить и точно выставить двутавровые балки).
- Бетонный. Специалисты крайне негативно к нему относятся, так как устройство работает на изгиб (вот Вам статья), а его возникновение приводит к растрескиванию бетона. Ростверк применяется исключительно для небольших зданий при наличии множества опор.
Оптимальный вариант – железобетонные виды или сварные металлические (для каркасных домов).
Расчет буронабивной сваи
Несущая способность фундамента — это нагрузка, которую он сможет выдержать без разрушений, деформаций или других неприятных процессов. При конструировании буронабивного основания потребуется выяснить следующую информацию:
- сечение элемента;
- длина;
- расстояние между отдельными сваями.
Расчет свай по несущей способности часто выполняется с заранее известным сечением фундамента. Эта характеристика зависит от имеющейся в наличии техники. В качестве исходных данных необходимо подготовить:
- состав грунтов на участке;
- сбор нагрузок на опору дома.
Сбор исходных данных для расчета
Перед тем, как рассчитать буронабивной свайно-ростверковый фундамент, потребуется изучить свойства почвы на участке строительства. Выполнить это можно двумя методами: отрывка шурфов (глубоких ям) или бурение ручным инструментом. Изучение почвы проводят чуть глубже предполагаемой подошвы (примерно на 50 см). При выполнении работ необходимо анализировать каждый плат грунта, определять его тип.
Чтобы получить представление о том, какие бывают грунты, как правильно их различать, рекомендуется прочитать ГОСТ «Грунты. Классификация». Особого внимания заслуживает приложение А, в котором даны основные определения.
Следующий этап расчета буронабивной сваи и ростверка — сбор нагрузок. Его проще выполнять в тоннах. Для его выполнения потребуется знать объемы строительных конструкций и плотности материалов, из которых они изготовлены. Чтобы подсчитать массу здания нужно вспомнить простую формулу из школьной физики: «Массу мы легко найдем, умножив плотность на объем». В сбор нагрузок на фундаменты включают:
- собственную массу опорной части (назначают ориентировочно);
- массу перекрытий, стен, перегородок (проемы из общего объема лучше не вычитать);
- полезную нагрузку на перекрытия (для жилых зданий эта нагрузка назначается 150 кг/м 2 пола, берется на каждом этаже);
- массу кровли;
- снеговую нагрузку (зависит от климатического района строительства, расчет выполняется по СП «Нагрузки и воздействия»).
Найденную массу каждого элемента нужно умножить на коэффициент надежности по нагрузке. Величина этого коэффициента зависит от материала, из которого изготовлена конструкция. Для снеговой и полезной нагрузок коэффициенты постоянны и составляют 1,4 и 1,2 соответственно.
| Тип строительной конструкции | Коэффициент надежности по СП «Нагрузки и воздействия» |
| металлические | 1,05 |
| деревянные | 1,1 |
| железобетонные и армокаменные (например, кирпичные), изготовленные на заводе | 1,2 |
| железобетонные монолитные | 1,3 |
Более подробную информацию о сборе нагрузок на фундаменты можно найти в статье «Сбор нагрузок на фундамент — пример».
Справочная информация
Чтобы правильно рассчитать буронабивной свайный фундамент потребуется знать прочностные характеристики грунта. Информацию об этом можно найти в ВСН 5-71. Для удобства далее представлены адаптированные таблицы из этого документа отдельно по каждому типу почв.
Таблица 1. Несущая способность глинистых грунтов в зависимости от консистенции и пористости на опорном участке сваи, т/м 2 .
Таблица 2. Несущая способность глинистых грунтов по длине буронабивной сваи, т/м 2 .
Таблица 3. Несущая способность песчаных грунтов, т/м 2 .
Таблица 4. Несущая способность крупнообломочных грунтов, т/м 2 .
Чтобы выполнить расчет сечения и расстояния между сваями необходимо выбрать одно или два (для глин) значения из приведенных в таблице в зависимости от результатов отрывки шурфов или бурения.
Порядок расчета
После внимательного изучения всех предыдущих пунктов для расчета свайно-ростверкового фундамента должна иметься следующая информация:
- масса дома в тоннах и нагрузка на каждый погонный метр ростверка;
- несущая способность грунта в тоннах на м 2 .
Чтобы найти нагрузку на погонный метр фундамента, нужно массу дома поделить на суммарную длину ростверка.
Несущая способность одной сваи находится по формуле:
P = (0,7*R*S) + (u*0,8*fin*li), где
P — несущая способность каждой сваи фундамента;
R — прочность грунта, найденная по табл. 1, 3 или 4;
S — площадь сечения сваи на конце (формула для нахождения приведена далее);
Из чего он состоит?
Ростверк — это пояс обвязки, представляющий собой некое подобие традиционной ленты, хотя может быть изготовлен не только из железобетона. Он располагается по периметру всего свайного поля под внешними несущими стенами, а также — под внутренними несущими стенами, полностью повторяя конфигурацию ленты.
Иногда применяют заглубленные и мелкозаглубленные конструкции ростверков, хотя в этих случаях речь идет о свайно-ленточном фундаменте.
Отличительная черта классического ростверка — расположение на верхушках свай на некотором возвышении над уровнем грунта.
Это позволяет исключить контакт с талой водой или снегом, делает возможным доступ к конструкциям для осмотра и наблюдения за состоянием.
Особенности постройки.
Свайно ростверковый фундамент плюсы и минусы. Как и постройка любого фундамента, сооружение свайно-ростверкового начинается с разметки участка. Она непременно должна быть точной. Чаще всего сваи располагаются в полутора метрах друг от друга. Для того чтобы точно определить это расстояние хорошо воспользоваться калькулятором свайно-ростверкового фундамента.
Затем приступают непосредственно к монтажу свай
Этот процесс не очень сложен, но требует аккуратности, так как важно правильно соблюсти глубину их погружения и вертикальность положения. Чаще всего глубины в полтора – два метра оказывается достаточно
Все сваи после установки должны возвышаться над землей на двадцать, двадцать пять сантиметров. Требуется это для создания ростверка.
Когда монтаж свай окончен, можно приступать к следующему этапу строительства свайно-ростверкового фундамента. Обустройство ростверка для человека, не имеющего достаточного строительного опыта, может показаться сложным, но если соблюдать правила, все непременно получится. Перед тем как изготовить для него опалубку, следует обработать верх свай гидроизоляционной мастикой.
Для того чтобы опалубка надежно держалась, по внутреннему и внешнему периметру устанавливают колья высотой, равной или немного превышающей высоту опалубки. Шаг между ними должен быть в полтора – два метра. Дно опалубки и бока изготавливают из обрезной доски, которая фиксируется при помощи саморезов. Далее она застилается материалом для гидроизоляции. После этого проводят армирование и заливку ростверка бетоном. Как только он высыхает, опалубку снимают.
Свайно ростверковый фундамент плюсы и минусы.
Возведенный таким образом свайно-ростверковый фундамент способен выдерживать даже тяжелые постройки из газобетона. Достаточно выгодный с материальной стороны и являющийся надежным и долговечным основанием свайно-ростверковый фундамент обустраивают и под относительно легкими деревянными домами, если строительство ленточного фундамента под ними невозможно или не очень надежно.
Перед началом строительства всегда рассчитывают итоговую стоимость. Цена свайно-ростверкового фундамента суммируется из нескольких показателей. Это, само собой, цена свай, которая различается в зависимости от их диаметра, длины, вида и качества; стоимости их доставки и установки; а также работ и материалов для создания ростверка.
Для того чтобы не тратить средства на лишний материал, важно точно произвести расчет свайно-ростверкового фундамента. Для этого следует либо обратиться в фирму, либо воспользоваться онлайн калькулятором
Второй вариант является бесплатным, но в этом случае возможна небольшая погрешность.
Виды фундаментных конструкций с ростверком
В том случае если застройщику удастся правильно рассчитать не только количество свай, необходимых для ростверкового фундамента, но и глубину их погружения, то в процессе эксплуатации несущая конструкция не будет подвергаться промерзанию и пагубному воздействию влаги. Если планируется строительство на участке с небольшим рельефным перепадом, который выравнивать нецелесообразно, тогда можно соорудить комбинированную фундаментную конструкцию, например, свайно-ленточную.
Существуют следующие виды фундаментов с ростверком:
- Ленточный. В процессе проведения строительных работ застройщик связывает между собой расположенные по соседству сваи.
- Выполненный в виде плиты. В этом случае застройщику приходится связывать каждый оголовок.
Общие сведения по результатам расчетов
1. Общая длина ростверка — Периметр фундамента, с учетом длины внутренних перегородок.
2. Площадь подошвы ростверка — Соответствует размерам необходимой гидроизоляции.
3. Площадь внешней боковой поверхности ростверка — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
4. Общий Объем бетона для ростверка и столбов — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
5. Вес бетона — Указан примерный вес бетона по средней плотности.
6. Нагрузка на почву от фундамента в местах основания столбов — Нагрузка на почву от веса фундамента в местах основания столбов/свай.
7. Минимальный диаметр продольных стержней арматуры — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.
8. Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
9. Минимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.
10. Минимальное кол-во вертикальных стержней арматуры для столбов — Количество вертикальных стержней арматуры на каждый столб/сваю.
11. Минимальный диаметр арматуры столбов — Минимальный диаметр вертикальных стержней для столбов/свай.
12. Шаг поперечных стержней арматуры (хомутов) для ростверка — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
13. Величина нахлеста арматуры — При креплении отрезков стержней внахлест.
14. Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
15. Общий вес арматуры — Вес арматурного каркаса.
16. Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
17. Кол-во досок для опалубки — Количество материала для опалубки заданного размера.
Преимущества и недостатки свайно-ростверкового фундамента
Выбор в пользу фундамента на сваях определяется геологическими условиями местности и особенностями возводимого здания. При сопоставлении плюсов и минусов, характеризующих данный вид основания, перевес в пользу первых очевиден. К достоинствам свайно-ростверкового фундамента относятся:
- Возможность применения не только на стабильных грунтах, но и на вспученных и слабых, а также при резких перепадах рельефа, высоких грунтовых водах, вечной мерзлоте.
- Высокая экономичность расходных материалов и меньшие финансовые затраты по сравнению с другими типами оснований.
- Отличные технические характеристики: прочность, надежность, а также устойчивость к химическим, физическим и биологическим воздействиям.
- Независимость монтажа от погодных условий, в частности от низкой температуры воздуха.
- Подготовительный этап не требует выравнивания грунта, рытья котлована.
Так как сваи могут держать строение практически на любых грунтах, их нередко используют в регионах с обильными паводками. Вода не доходит до постройки и не разрушает ее. В этом случае материал основания и стен сохраняет свои качества, а период эксплуатации дома может доходить до нескольких десятков и сотен лет.
Отрицательные моменты ограничивают применение фундамента с оголовком. Во-первых, такой тип основания не подходит для каменистых почв. Во-вторых, усложняется строительство и обустройство цокольных и подвальных помещений. В-третьих, для расчетов и самого процесса монтажа ростверка необходимо обладать профессиональными навыками. Кроме того, заниматься устройством свайного фундамента с ростверком вручную не всегда возможно. Нередко эта работа требует специальной строительной техники.
Поможем с расчётами и работами по свайному фундаменту
Мы опытная компания по погружению железобетонных свай и шпунтов, с большим парком техники и большим количеством сданных объектов. Поможем Вам с возведением свайного фундамента любой сложности, примеры наших работ на фото. Видео наших работ. Ждём Вашего обращения по заявке:
Цены на услуги
…
Подробнее
Расчёт нагрузки на фундамент
Неприятно наблюдать, как в недавно построенном доме появляются на стенах трещины. Самое печальное в этой ситуации, что исправить практически ничего изменить нельзя,…
Подробнее
Смета на забивку свай — техкарта на забивку свай
Существуют 2 типа сметы — коммерческая смета смета Данная смета составляется с учетом спроса и предложений, загруженности оборудования и специфики конъюнктуры. Наша…
Подробнее
Расчёт нагрузки на фундамент
Ознакомьтесь с материалом о том зачем это делается, а также как грамотно и верно выполнять расчёт нагрузки на фундамент.
Плюсы и минусы свайно-ростверкового фундамента
Конструкция свайно-ростверкового фундамента представлена свайными опорами, объединёнными вверху плитами или балками…
Преимущества ростверка из монолитной плиты
Перед устройством фундамента с ростверком из плиты важно познакомиться с определенными тонкостями работы. К примеру, определенную разновидность ростверка выбирают с учетом типа почвы
Следует узнать, насколько она сыпучая или твердая, определить степень ее насыщения влагой.
Среди положительных сторон устройства фундамента с ростверком из монолитной плиты выделяют:
Широкая область применения. Подобные фундаменты возводят на любых почвах, даже на неустойчивых.
Высокая надежность.
Длительный срок службы
Если использовать качественные материалы, гарантия эксплуатации такой конструкции составляет 70 лет.
Не нужно принимать во внимание рельеф участка.
Фундамент с ростверком из монолитной плиты можно устроить по простой технологии. Это позволяет своими руками сделать надежную основу для дома.
Бурение скважин для свайно-ростверкового фундамента
Бурение скважины под сваю может выполнятся обычным садовым буром.
Если проект фундамента предусматривает обустройство свай с уширением опорной подошвы в нижней части свайного столба необходимо использовать специальные буры с расширительными лопастями по типу ТИСЭ-Ф.
Все работы выполняются в следующей последовательности:
- В месте расположения скважины делаем направляющую яму на глубину одного штыка лопаты;
- Посредством ручного бура выполняем бурение скважины, при этом нужно тщательно контролировать вертикальность погружения бура в грунт, чтобы в дальнейшем не возникло перекосов буроинъекционных свай;

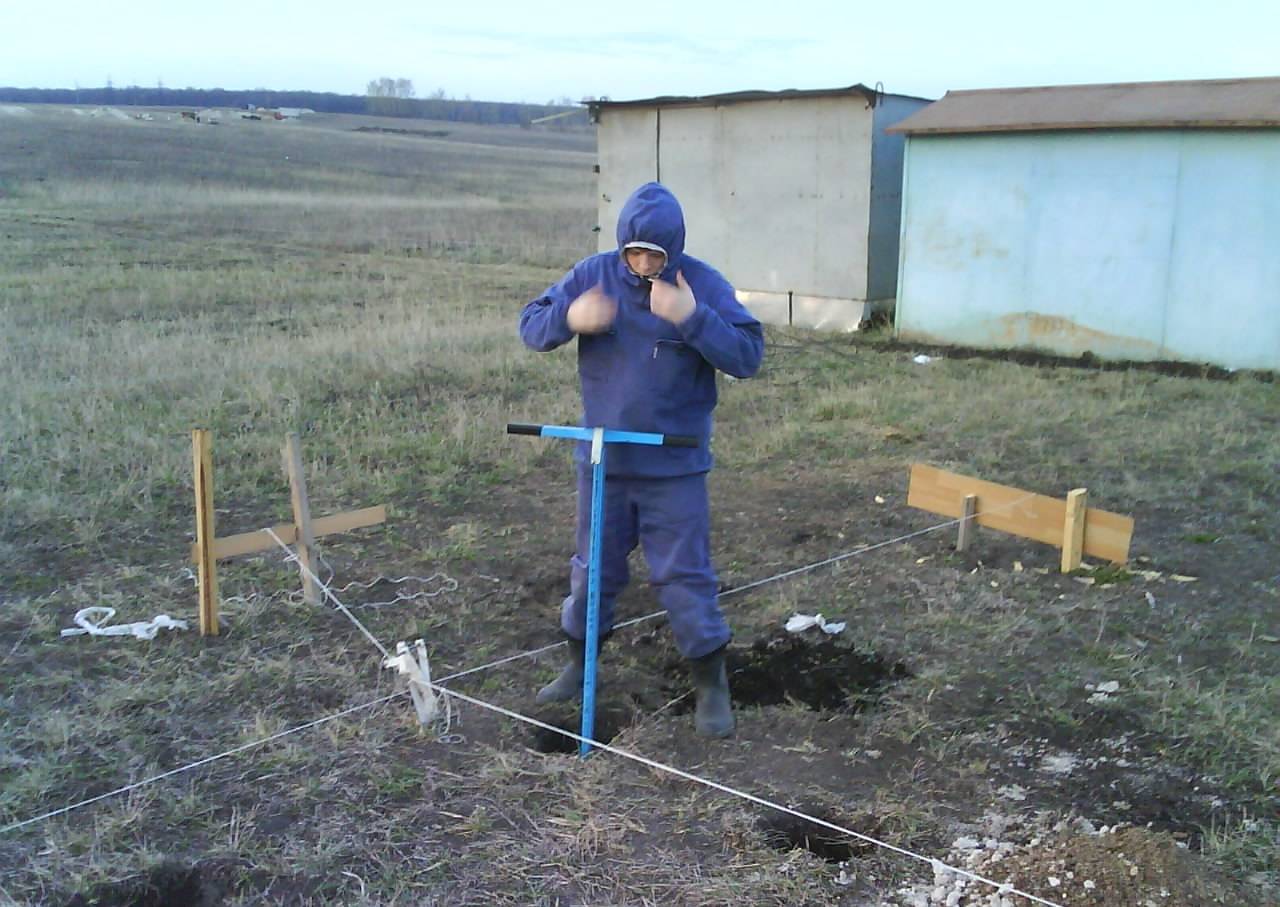

Рис.: Бурение скважин под сваи
- После того как скважина пробурена на необходимую глубину необходимо смонтировать опалубку сваи под заливку бетоном, для этого используется рубероид, который сворачивается в цилиндр требуемого диаметра (в 2-3 слоя) и фиксируется скотчем. При этом высота цилиндра должна быть больше глубины пробуренной скважины: нужно предусмотреть запас высоты, требуемой для формирования расположенных на поверхности грунта оголовков свай;
- Опалубка погружается внутрь скважины, после чего выполняется армирование сваи и заливка опалубки бетоном.
Рис.: Опалубка буроинъекционной сваи из рубероида
Типы свай
Существуют разные конструкции свай:
- Сваи-стойки. Вертикальные опоры, находящиеся в плотном контакте с твердыми слоями грунта. Обеспечивают максимальную устойчивость и несущую способность.
- Висячие сваи. Удерживаются за счет силы трения между боковыми стенками и грунтом, а также за счет уплотненной грунтовой подушки под наконечником. Опоры на твердые слои не имеют. Прочность обеспечивается за счет площади контакта — чем длиннее свая, тем надежнее она установлена. Способны внезапно давать осадку из-за подземных изменений гидрогеологии.
По типу погружения существуют:
- Забивные. Погружаются в грунт с помощью специальных механизмов. Имеют максимальную несущую способность и устойчивость, но создают немалую опасность при погружении для всех построек, расположенных поблизости.
- Литьевые. Эти сваи представляют собой железобетонные отливки, изготовленные непосредственно на площадке. В пробуренную скважину устанавливают арматуру и заливают бетон, получая прочный вертикальный стержень. Удобны для самостоятельного изготовления.
- Винтовые. Специфический вид свай, погружаемых в грунт путем завинчивания (наподобие шурупа). Позволяют самостоятельную установку, не требуют предварительной подготовки или земляных работ.
Материалом для свай могут служить:
- Древесина. Традиционный материал, но сегодня деревянные сваи практически сошли со сцены, уступив место более долговечным и удобным видам.
- Металл. Кроме винтовых свай, специальных конструкций не производится. Используют массивные куски швеллера, рельса, двутавра и т.д. Недостаток металлических свай — электрохимическая коррозия, от которой их практически невозможно защитить.
- Железобетон. Из него делают забивные и набивные сваи, получая прочные и устойчивые к нагрузкам опоры. Является самым распространенным материалом, устойчивым ко всем нагрузкам и практически в 3 раза более долговечным, чем металлические сваи.
Выбор типа свай обусловлен техническими требованиями и условиями строительства. Чаще всего используются забивные или буронабивные железобетонные стержни.
Изучение характеристик грунта
Несущая способность буронабивной сваи будет во многом зависеть от прочностных характеристик основания. В первую очередь стоит выяснить прочностные показатели грунтов на участке. Для этого пользуются двумя методами: ручным бурением или отрывкой шурфов. Грунт разрабатывается на глубину на 50 см больше, чем предполагаемая отметка фундамента.
Схема буронабивного фундамента
Перед тем, как рассчитать свайный фундамент рекомендуется ознакомиться с ГОСТ «Грунты. Классификация» приложение А. Там представлены основные определения, исходя из которых, тип грунта можно определить визуально.
Далее потребуется таблица с указанием прочности грунта в зависимости от его типа и консистенции. Все необходимые для расчета характеристики приведены на картинках ниже.
Глинистая почва в области подошвы сваи
Глинистая почва по длине сваи
Песчаный грунт
Крупнообломочные породы
